Sõiduki hooldamine169Sõiduki aku vahetamisel tuleb
tagada, et positiivse klemmi lähedal
ei oleks avatud ventilatsiooniavasid.
Kui selles piirkonnas on avatud
ventilatsiooniava, tuleb see sulgeda
korgiga ja avada negatiivse klemmi
juures olev ventilatsiooniava.
Kasutada tohib ainult akusid, mis
võimaldavad kaitsmekarbi
paigaldamist sõiduki akust
kõrgemale.
AGM (Absorptive Glass Mat) akuga
sõidukitel vahetage aku kindlasti
uuesti AGM aku vastu.AGM-akudel on sellekohane kleebis.
Soovitame kasutada Opeli
originaalakut.
Märkus
Muu AGM-sõidukiaku kasutamine
peale Opeli originaalaku võib
vähendada efektiivsust.
Soovitame lasta sõiduki aku
vahetada hooldustöökojas.
Peatamis-käivitussüsteem 3 130.
Sõiduki aku laadimine9 Hoiatus
Peatamis-käivitumissüsteemiga
sõidukitel veenduge akulaadijat
kasutades, et laadimispotentsiaal
ei ületaks 14,6 V. Muidu võib see
akut kahjustada.
Käivitamine teiselt akult 3 203.
Hoiatussilt
Sümbolite tähendused:
● Sädemed, lahtine tuli ja suitsetamine on keelatud.
● Varjake alati silmi. Plahvatusohtlikud gaasid võivadpõhjustada pimedaksjäämist või
tervisekahjustusi.
● Hoidke sõiduki akut lastele kättesaamatus kohas.
● Sõiduki aku sisaldab väävelhapet, mis võib
põhjustada nägemise kaotust või tõsiseid põletusi.

170Sõiduki hooldamine● Lisateavet vt omanikukäsiraamatust.
● Aku läheduses võib leiduda plahvatusohtlikke gaase.
Klaasipuhasti harja vahetamine
Tõsta puhastihoob üles, kuni see jääb
seisma ülestõstetud asendisse,
vajutada nuppu puhasti harja
lahtiühendamiseks ja eemaldada
see.
Kinnitada klaasipuhasti väikese
nurga all klaasipuhasti hoova külge ja
suruda, kuni see kinnitub.
Lasta klaasipuhasti hoob
ettevaatlikult alla.
Tagaklaasipuhasti hari
Tõsta klaasipuhasti hoob üles.
Vabastada klaasipuhasti hari, nagu
on näidatud joonisel, ja võtta see ära.
Kinnitada klaasipuhasti väikese
nurga all klaasipuhasti hoova külge ja
suruda, kuni see kinnitub.
Lasta klaasipuhasti hoob
ettevaatlikult alla.
Lambi vahetamine
Lülitada süüde välja; lülitada välja
vastav lüliti või sulgeda uksed.
Hoida uut lampi ainult soklist! Lambi
klaasi ei tohi paljaste kätega
puudutada.
Vahetamisel kasutada ainult sama
tüüpi lampi.
Vahetada esilaterna lambid
mootoriruumi seest.
Lambi kontrollimine
Pärast lambi vahetamist lülitage
süüde sisse ja kontrollige tulede
toimimist.
Halogeen-esilaternad
Halogeen-esilaternad eraldi
lampidega lähi- ja kaugtuledele.

Sõiduki hooldamine171
Lähitule välimine lamp (1).
Kaugtule sisemine lamp (2).
Lähituled (1) 1. Keerata katet vastupäeva ja eemaldada.2. Lambipesa vabastamiseksvajutage klambrit. Eemaldada
lambipesa peegeldist.
3. Vabastada lamp lambipesast ja vahetada lamp.
4. Sisestage lambipesa, klamberallpool, ja kinnitage peegeldisse,
kuni kostub klõps.
5. Paigaldage kate.
Kaugtuled (2)
1. Keerata katet vastupäeva ja eemaldada.

172Sõiduki hooldamine
2. Lambipesa vabastamiseksvajutage klambrit. Eemaldada
lambipesa peegeldist.
3. Vabastada lamp lambipesast ja vahetada lamp.
4. Sisestage lambipesa, klamber ülalpool, ja kinnitage peegeldisse,kuni kostub klõps.
5. Paigaldage kate.
Külg-/päevasõidutuled lampidega (3)
1. Vabastamiseks keerata lambipesa (3) vastupäeva.
Eemaldage lambipesa esilaterna
korpusest.
2. Tõmmake lamp lambipesast välja.
3. Sisestage lambipessa uus lamp. 4. Pange lambipesa esilaterna korpusesse ja keerake päripäeva.
Külg-/päevasõidutuled
valgusdioodidega
Külgtuledes ja päevasõidutuledes
kasutatakse LED-e, mida ei saa
vahetada. Defektse LED-i korral
pöörduge teenindusse.

Sõiduki hooldamine173Eesmised suunatuled
1. Keerake kruvi lahti ja eemaldagekate.
2. Keerake kruvi lahti ja eemaldagetulede plokk kaitseraualt.
3. Vabastage ja eemaldagelambipesa, keerates vastupäeva.
4. Lambi eemaldamiseks keerakeseda veidi vastupäeva ja
tõmmake see välja. Vahetada
lamp.
5. Pange lambipesa tulede plokki ja keerake päripäeva.
6. Paigaldage tulede plokk kaitseraua külge ja kinnitage
kruviga.
7. Sisestage kate kaitserauasse ja kinnitage kruviga.
Adam Rocks
1. Eemaldage väike kate kruvikeerajaga märgitud kohast.

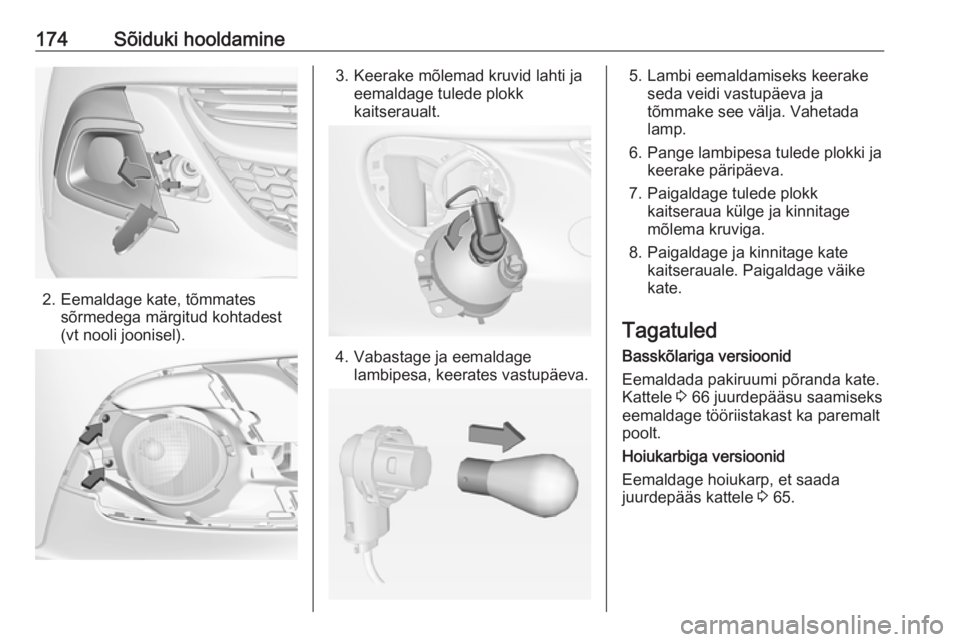

174Sõiduki hooldamine
2. Eemaldage kate, tõmmatessõrmedega märgitud kohtadest
(vt nooli joonisel).
3. Keerake mõlemad kruvid lahti ja eemaldage tulede plokk
kaitseraualt.
4. Vabastage ja eemaldage lambipesa, keerates vastupäeva.
5. Lambi eemaldamiseks keerakeseda veidi vastupäeva ja
tõmmake see välja. Vahetada
lamp.
6. Pange lambipesa tulede plokki ja keerake päripäeva.
7. Paigaldage tulede plokk kaitseraua külge ja kinnitage
mõlema kruviga.
8. Paigaldage ja kinnitage kate kaitserauale. Paigaldage väike
kate.
Tagatuled
Basskõlariga versioonid
Eemaldada pakiruumi põranda kate.
Kattele 3 66 juurdepääsu saamiseks
eemaldage tööriistakast ka paremalt
poolt.
Hoiukarbiga versioonid
Eemaldage hoiukarp, et saada
juurdepääs kattele 3 65.

Sõiduki hooldamine175
1.Vabastage kate vastavalt küljelt ja
eemaldage.
2. Keerata plastist kinnitusmutter seestpoolt käega lahti.
3. Tõmmake tagatule plokk ettevaatlikult pesadest välja ja
eemaldage.
4. Keerake lambipesa vastupäeva ja
võtke välja. Lambi vahetamiseks tõmmake välja:
suunatuli 1
tagatuli 2
taga-/pidurituli 3
Kui tagatulede 2 ja tagatulede/
pidurituledena 3 kasutatakse
LED-e, pöörduge vahetamisel abi
saamiseks hooldustöökotta.
5. Sisestage lambipesa tagatulede komplekti ja keerake päripäeva.
Veenduge, et juhtmed jäävad
kaablitorudesse.
Paigaldage tulede plokk
kinnitustihvtidega sõiduki kere

176Sõiduki hooldaminesüvenditesse ja pingutage
plastikust kinnitusmutrit pakiruumi
seest. Tõmmake rõngastihend
lambi korpuses süvendi peale.
Sulgeda kate ja fikseerida oma
kohale.
Tagurdustuli/tagumine udutuli Tagurdustuli asub paremal pool
kaitseraual ja tagumine udutuli
vasakul pool kaitseraual.
Lambi vahetamine toimub mõlemate
tulede korral samal viisil.
1. Keerake kruvi lahti ja eemaldage kate.
2. Keerake kruvi lahti ja eemaldagetulede plokk kaitseraualt.
3. Vabastage ja eemaldage lambipesa, keerates vastupäeva.
4. Lambi eemaldamiseks keerakeseda veidi vastupäeva ja
tõmmake see välja. Vahetada
lamp.
5. Pange lambipesa tulede plokki ja keerake päripäeva.
6. Paigaldage tulede plokk kaitseraua külge ja kinnitage
kruviga.
7. Sisestage kate kaitserauasse ja kinnitage kruviga.

Sõiduki hooldamine177Adam Rocks
1. Eemaldage kate, tõmmateskäega kinni võttes märgitud
kohast (vt noolt joonisel).
2. Keerake mõlemad kruvid lahti ja eemaldage tulede plokk
kaitseraualt.
3. Vabastage ja eemaldage lambipesa, keerates vastupäeva.
4. Lambi eemaldamiseks keerakeseda veidi vastupäeva ja
tõmmake see välja. Vahetada
lamp.
5. Pange lambipesa tulede plokki ja keerake päripäeva.
6. Paigaldage tulede plokk kaitseraua külge ja kinnitage
mõlema kruviga.
7. Paigaldage ja kinnitage kate kaitserauale.
Külgmised suunatuled Lambi vahetamiseks võtke lambi
korpus välja järgmiselt.

178Sõiduki hooldamine1.Libistage lamp vasakule küljele ja
eemaldage parempoolsest
otsast.
2. Keerake lambipesa vastupäeva ja
võtke korpusest välja.
3. Tõmmake lamp lambipesast välja
ja vahetage.
4. Sisestage lambipesa ja keerake seda päripäeva.
5. Sisestage lambi vasakpoolne ots,
libistage lamp vasakule ja
paigaldage parempoolne ots.
Numbrimärgi tuli
1. Suruda kruvikeeraja katte õnarusse, suruda küljele ja
vabastada vedru.
2. Eemaldage lamp, tõmmates seda
allapoole. Vältige juhtme
kaasatõmbamist.
3. Võtke lambipesa lambi korpusest välja, keerates vastupäeva.
