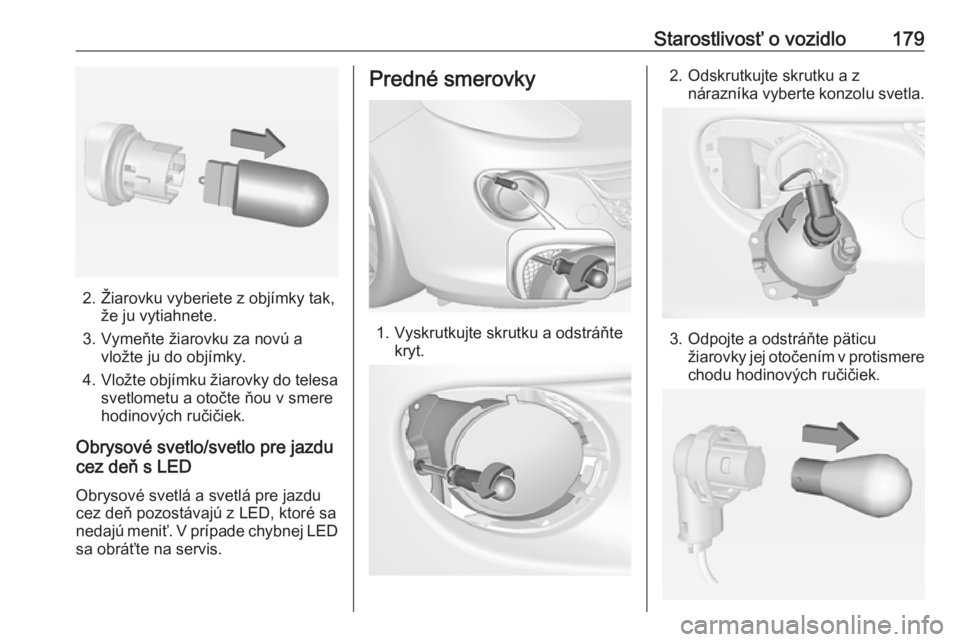

Starostlivosť o vozidlo179
2. Žiarovku vyberiete z objímky tak,že ju vytiahnete.
3. Vymeňte žiarovku za novú a vložte ju do objímky.
4. Vložte objímku žiarovky do telesa
svetlometu a otočte ňou v smere hodinových ručičiek.
Obrysové svetlo/svetlo pre jazdu
cez deň s LED
Obrysové svetlá a svetlá pre jazdu
cez deň pozostávajú z LED, ktoré sa
nedajú meniť. V prípade chybnej LED
sa obráťte na servis.
Predné smerovky
1. Vyskrutkujte skrutku a odstráňte kryt.
2. Odskrutkujte skrutku a znárazníka vyberte konzolu svetla.
3. Odpojte a odstráňte päticužiarovky jej otočením v protismere
chodu hodinových ručičiek.

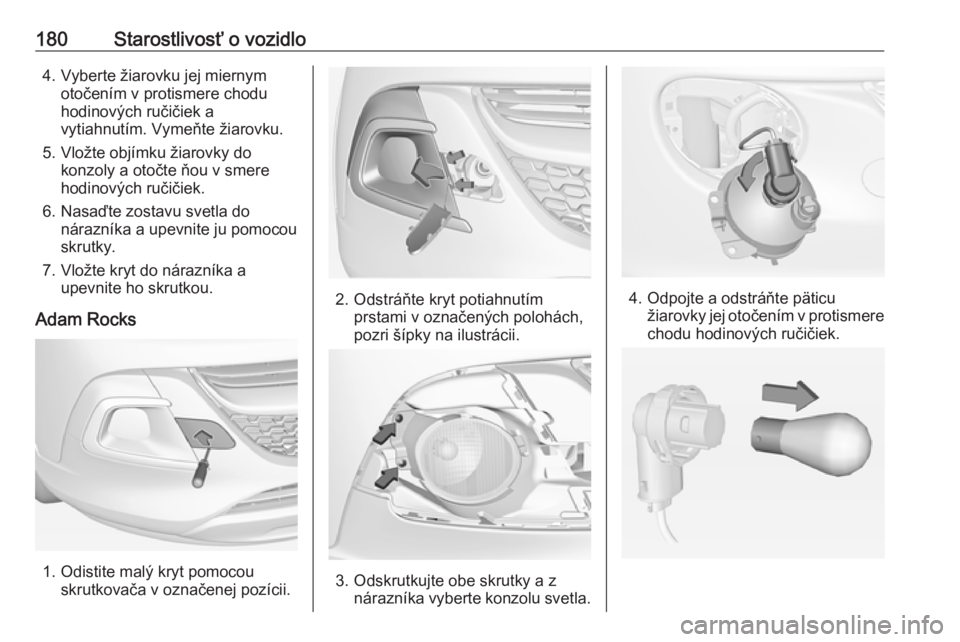

180Starostlivosť o vozidlo4. Vyberte žiarovku jej miernymotočením v protismere chodu
hodinových ručičiek a
vytiahnutím. Vymeňte žiarovku.
5. Vložte objímku žiarovky do konzoly a otočte ňou v smere
hodinových ručičiek.
6. Nasaďte zostavu svetla do nárazníka a upevnite ju pomocou
skrutky.
7. Vložte kryt do nárazníka a upevnite ho skrutkou.
Adam Rocks
1. Odistite malý kryt pomocou skrutkovača v označenej pozícii.
2. Odstráňte kryt potiahnutímprstami v označených polohách,
pozri šípky na ilustrácii.
3. Odskrutkujte obe skrutky a z nárazníka vyberte konzolu svetla.
4. Odpojte a odstráňte päticužiarovky jej otočením v protismere
chodu hodinových ručičiek.

Starostlivosť o vozidlo1815. Vyberte žiarovku jej miernymotočením v protismere chodu
hodinových ručičiek a
vytiahnutím. Vymeňte žiarovku.
6. Vložte objímku žiarovky do konzoly a otočte ňou v smere
hodinových ručičiek.
7. Nasaďte zostavu svetla do nárazníka a upevnite ju pomocouoboch skrutiek.
8. Vložte a zacvaknite kryt do nárazníka. Nasaďte malý kryt.

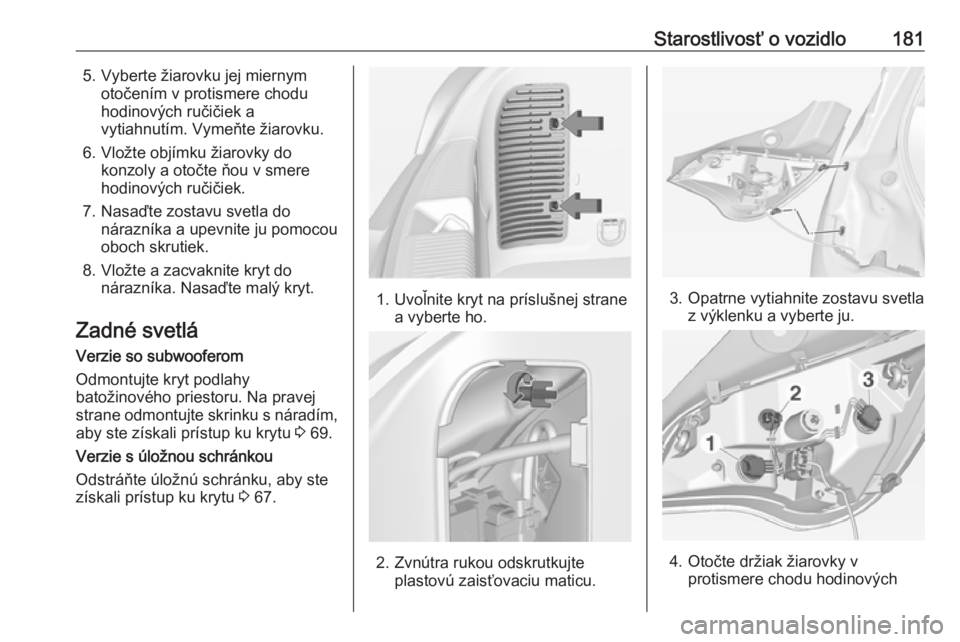

Zadné svetlá
Verzie so subwooferom
Odmontujte kryt podlahy
batožinového priestoru. Na pravej strane odmontujte skrinku s náradím,
aby ste získali prístup ku krytu 3 69.
Verzie s úložnou schránkou
Odstráňte úložnú schránku, aby ste získali prístup ku krytu 3 67.
1. Uvoľnite kryt na príslušnej strane
a vyberte ho.
2. Zvnútra rukou odskrutkujteplastovú zaisťovaciu maticu.
3. Opatrne vytiahnite zostavu svetlaz výklenku a vyberte ju.
4. Otočte držiak žiarovky v protismere chodu hodinových

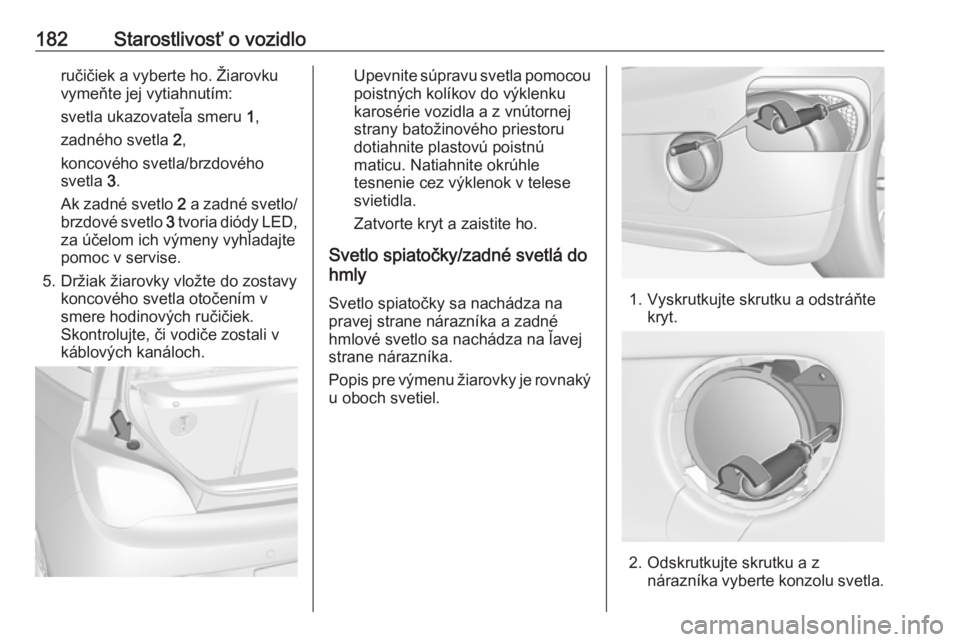

182Starostlivosť o vozidloručičiek a vyberte ho. Žiarovku
vymeňte jej vytiahnutím:
svetla ukazovateľa smeru 1,
zadného svetla 2,
koncového svetla/brzdového
svetla 3.
Ak zadné svetlo 2 a zadné svetlo/
brzdové svetlo 3 tvoria diódy LED,
za účelom ich výmeny vyhľadajte
pomoc v servise.
5. Držiak žiarovky vložte do zostavy koncového svetla otočením v
smere hodinových ručičiek.
Skontrolujte, či vodiče zostali v
káblových kanáloch.Upevnite súpravu svetla pomocou poistných kolíkov do výklenku
karosérie vozidla a z vnútornej
strany batožinového priestoru
dotiahnite plastovú poistnú
maticu. Natiahnite okrúhle
tesnenie cez výklenok v telese
svietidla.
Zatvorte kryt a zaistite ho.
Svetlo spiatočky/zadné svetlá do
hmly
Svetlo spiatočky sa nachádza na
pravej strane nárazníka a zadné hmlové svetlo sa nachádza na ľavej
strane nárazníka.
Popis pre výmenu žiarovky je rovnaký
u oboch svetiel.
1. Vyskrutkujte skrutku a odstráňte kryt.
2. Odskrutkujte skrutku a znárazníka vyberte konzolu svetla.

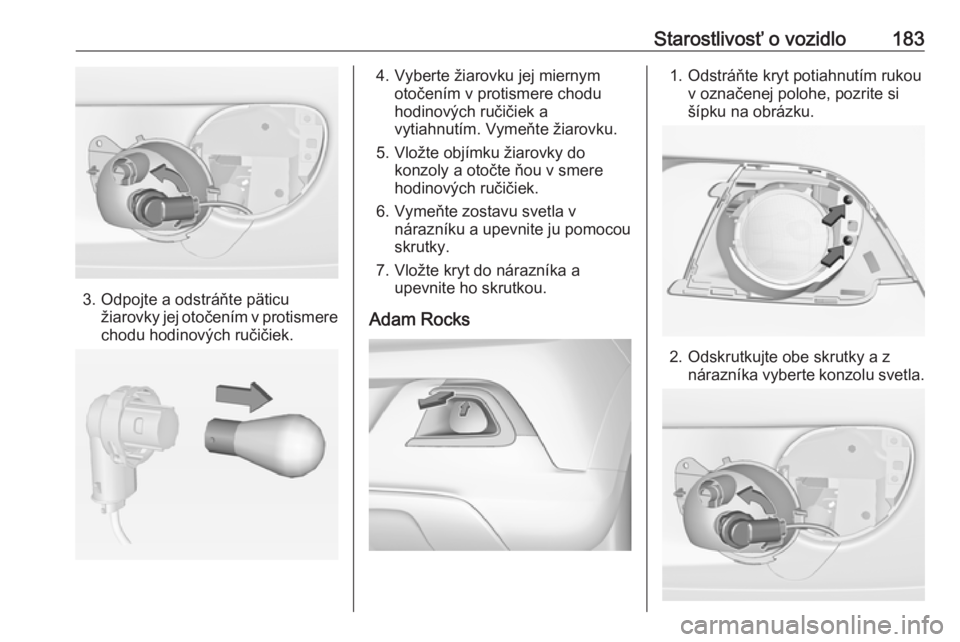

Starostlivosť o vozidlo183
3. Odpojte a odstráňte päticužiarovky jej otočením v protismere
chodu hodinových ručičiek.
4. Vyberte žiarovku jej miernym otočením v protismere chodu
hodinových ručičiek a
vytiahnutím. Vymeňte žiarovku.
5. Vložte objímku žiarovky do konzoly a otočte ňou v smere
hodinových ručičiek.
6. Vymeňte zostavu svetla v nárazníku a upevnite ju pomocou
skrutky.
7. Vložte kryt do nárazníka a upevnite ho skrutkou.
Adam Rocks1. Odstráňte kryt potiahnutím rukou v označenej polohe, pozrite si
šípku na obrázku.
2. Odskrutkujte obe skrutky a z nárazníka vyberte konzolu svetla.

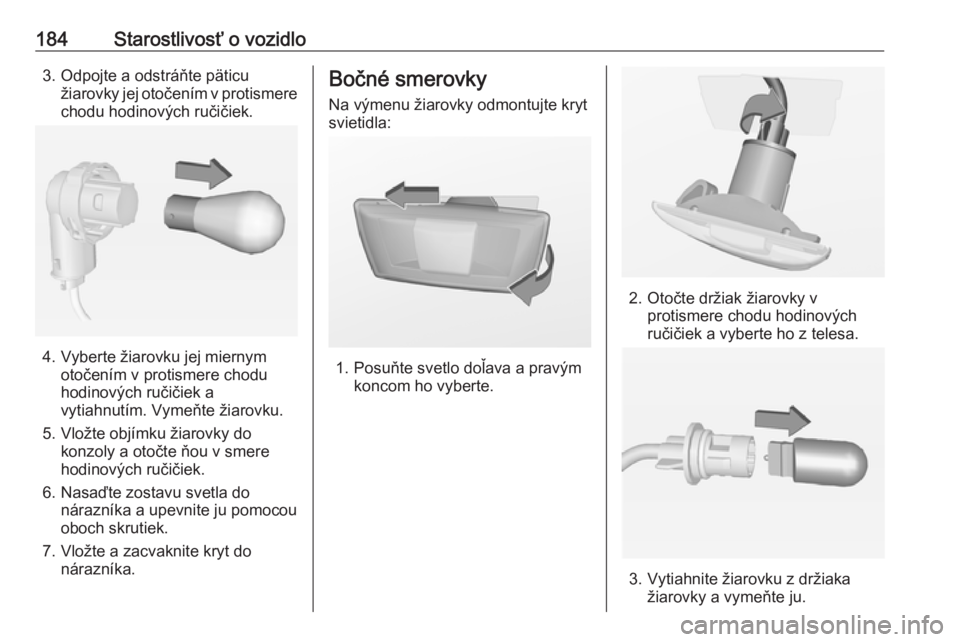

184Starostlivosť o vozidlo3. Odpojte a odstráňte päticužiarovky jej otočením v protismerechodu hodinových ručičiek.
4. Vyberte žiarovku jej miernym otočením v protismere chodu
hodinových ručičiek a
vytiahnutím. Vymeňte žiarovku.
5. Vložte objímku žiarovky do konzoly a otočte ňou v smere
hodinových ručičiek.
6. Nasaďte zostavu svetla do nárazníka a upevnite ju pomocou
oboch skrutiek.
7. Vložte a zacvaknite kryt do nárazníka.
Bočné smerovky
Na výmenu žiarovky odmontujte kryt
svietidla:
1. Posuňte svetlo doľava a pravým koncom ho vyberte.
2. Otočte držiak žiarovky vprotismere chodu hodinových
ručičiek a vyberte ho z telesa.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.

Starostlivosť o vozidlo1854. Vložte držiak žiarovky a otočtením v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, posuňte
svetlo doľava a vložte pravý
koniec.

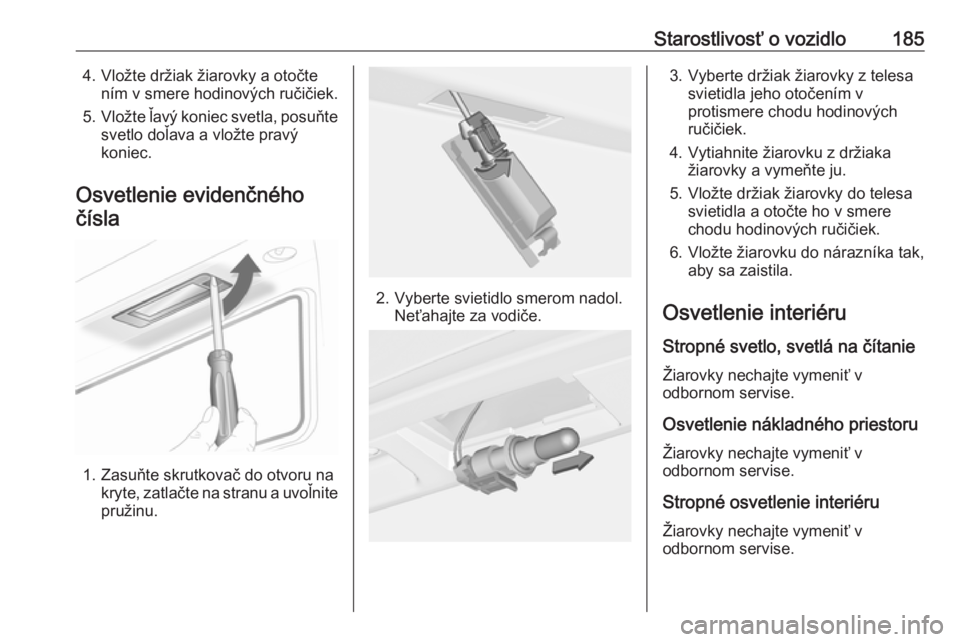

Osvetlenie evidenčného čísla
1. Zasuňte skrutkovač do otvoru na kryte, zatlačte na stranu a uvoľnite
pružinu.
2. Vyberte svietidlo smerom nadol. Neťahajte za vodiče.
3. Vyberte držiak žiarovky z telesa svietidla jeho otočením v
protismere chodu hodinových
ručičiek.
4. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
5. Vložte držiak žiarovky do telesa svietidla a otočte ho v smere
chodu hodinových ručičiek.
6. Vložte žiarovku do nárazníka tak, aby sa zaistila.
Osvetlenie interiéru
Stropné svetlo, svetlá na čítanie Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie nákladného priestoru Žiarovky nechajte vymeniť v
odbornom servise.
Stropné osvetlenie interiéru Žiarovky nechajte vymeniť v
odbornom servise.

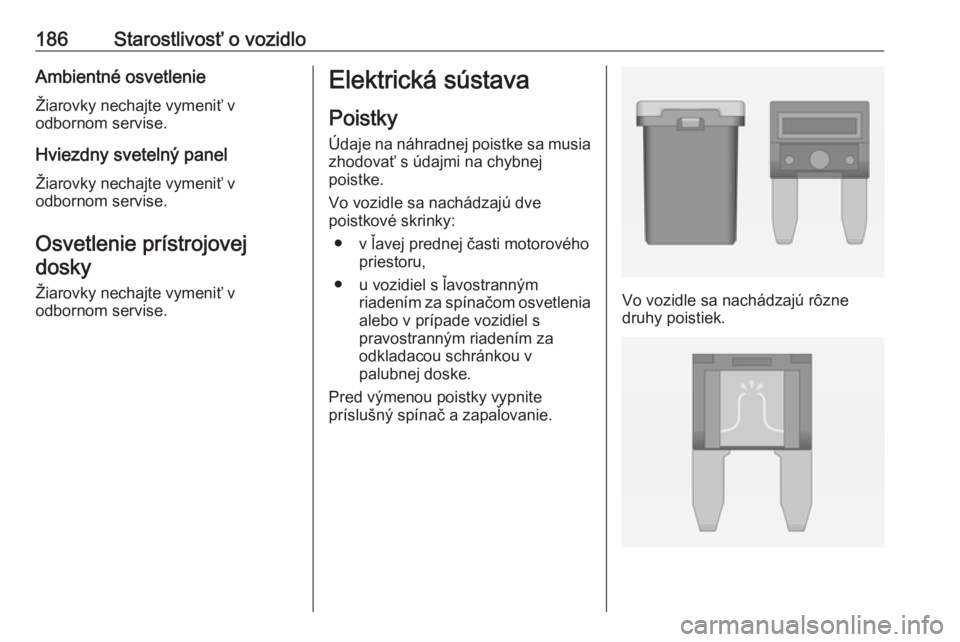

186Starostlivosť o vozidloAmbientné osvetlenieŽiarovky nechajte vymeniť v
odbornom servise.
Hviezdny svetelný panel Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie prístrojovej dosky
Žiarovky nechajte vymeniť v
odbornom servise.Elektrická sústava
Poistky
Údaje na náhradnej poistke sa musia zhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú dve
poistkové skrinky:
● v ľavej prednej časti motorového priestoru,
● u vozidiel s ľavostranným riadením za spínačom osvetlenia
alebo v prípade vozidiel s
pravostranným riadením za
odkladacou schránkou v
palubnej doske.
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Vo vozidle sa nachádzajú rôzne
druhy poistiek.

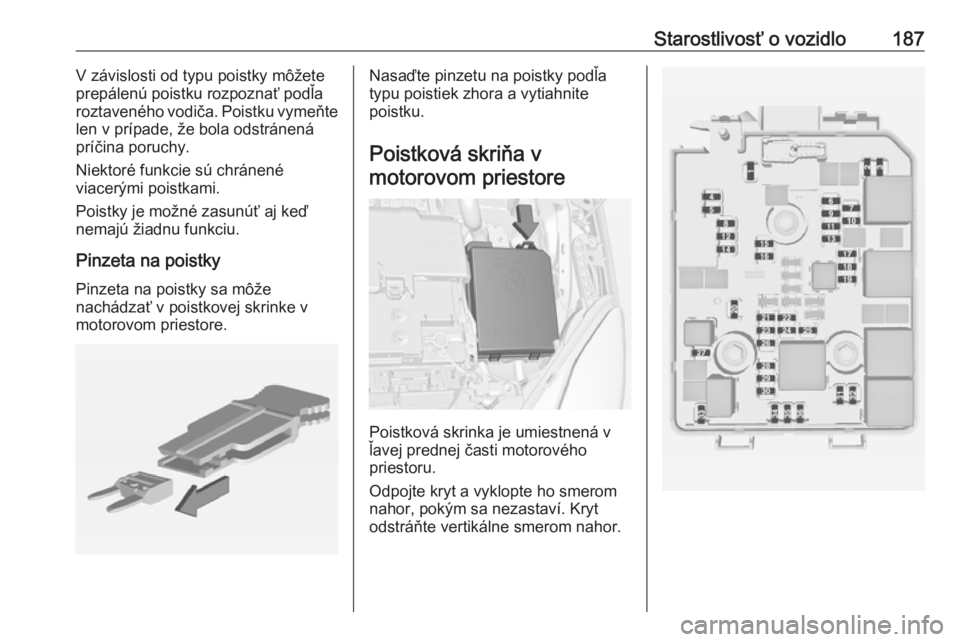

Starostlivosť o vozidlo187V závislosti od typu poistky môžete
prepálenú poistku rozpoznať podľa
roztaveného vodiča. Poistku vymeňte
len v prípade, že bola odstránená
príčina poruchy.
Niektoré funkcie sú chránené
viacerými poistkami.
Poistky je možné zasunúť aj keď
nemajú žiadnu funkciu.
Pinzeta na poistky
Pinzeta na poistky sa môže
nachádzať v poistkovej skrinke v
motorovom priestore.Nasaďte pinzetu na poistky podľa
typu poistiek zhora a vytiahnite
poistku.
Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednej časti motorového
priestoru.
Odpojte kryt a vyklopte ho smerom nahor, pokým sa nezastaví. Kryt
odstráňte vertikálne smerom nahor.

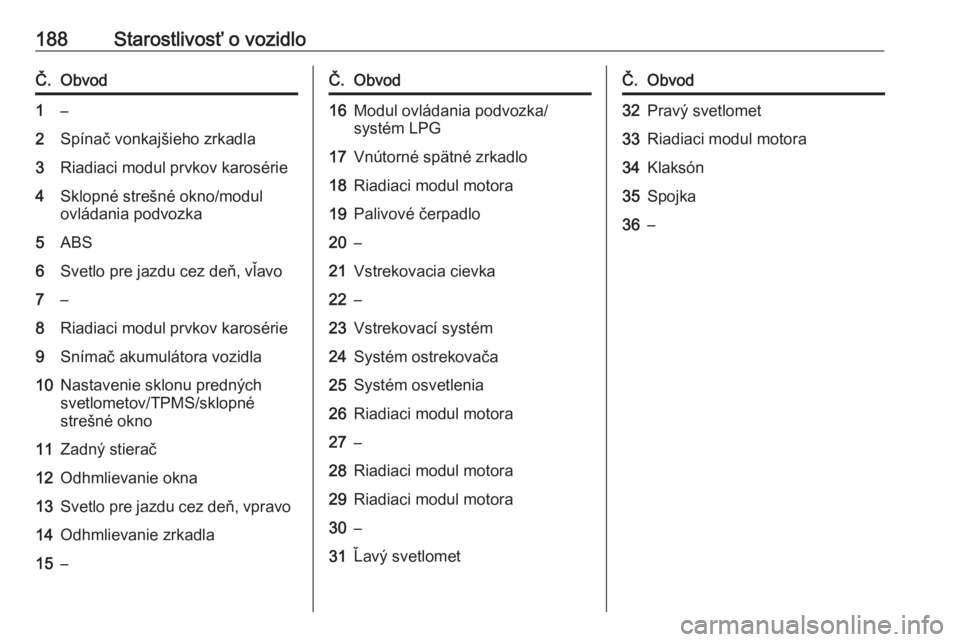

188Starostlivosť o vozidloČ.Obvod1–2Spínač vonkajšieho zrkadla3Riadiaci modul prvkov karosérie4Sklopné strešné okno/modul
ovládania podvozka5ABS6Svetlo pre jazdu cez deň, vľavo7–8Riadiaci modul prvkov karosérie9Snímač akumulátora vozidla10Nastavenie sklonu predných
svetlometov/TPMS/sklopné
strešné okno11Zadný stierač12Odhmlievanie okna13Svetlo pre jazdu cez deň, vpravo14Odhmlievanie zrkadla15–Č.Obvod16Modul ovládania podvozka/
systém LPG17Vnútorné spätné zrkadlo18Riadiaci modul motora19Palivové čerpadlo20–21Vstrekovacia cievka22–23Vstrekovací systém24Systém ostrekovača25Systém osvetlenia26Riadiaci modul motora27–28Riadiaci modul motora29Riadiaci modul motora30–31Ľavý svetlometČ.Obvod32Pravý svetlomet33Riadiaci modul motora34Klaksón35Spojka36–
