OPEL ADAM 2016 Посібник з експлуатації (in Ukrainian)

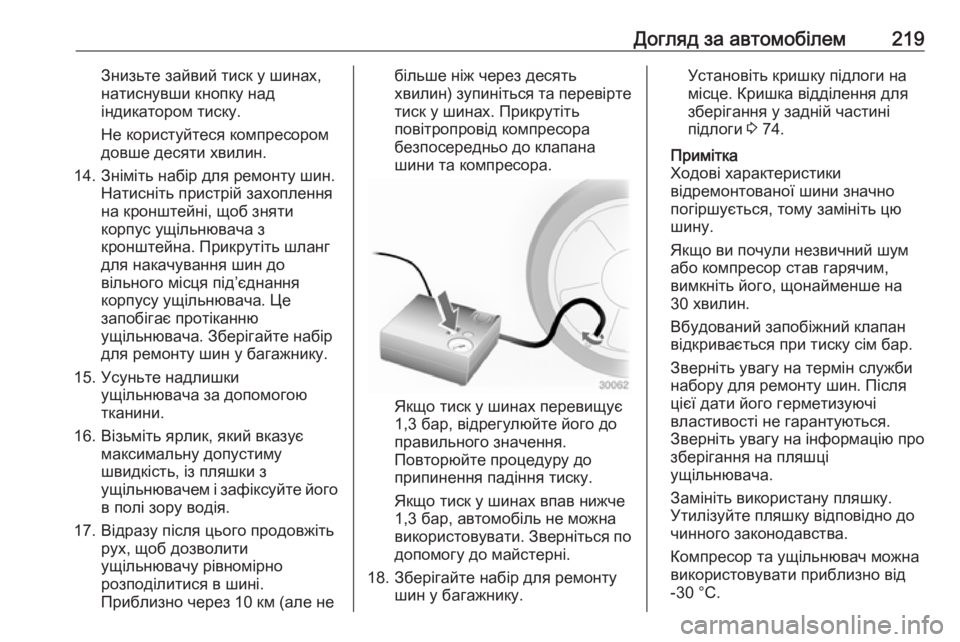

Догляд за автомобілем219Знизьте зайвий тиск у шинах,
натиснувши кнопку над
індикатором тиску.
Не користуйтеся компресором
довше десяти хвилин.
14. Зніміть набір для ремонту шин. Натисніть пристрій захоплення
на кронштейні, щоб зняти
корпус ущільнювача з
кронштейна. Прикрутіть шланг
для накачування шин до
вільного місця під’єднання
корпусу ущільнювача. Це
запобігає протіканню
ущільнювача. Зберігайте набір
для ремонту шин у багажнику.
15. Усуньте надлишки ущільнювача за допомогою
тканини.
16. Візьміть ярлик, який вказує максимальну допустиму
швидкість, із пляшки з
ущільнювачем і зафіксуйте його
в полі зору водія.
17. Відразу після цього продовжіть рух, щоб дозволити
ущільнювачу рівномірно
розподілитися в шині.
Приблизно через 10 км (але небільше ніж через десять
хвилин) зупиніться та перевірте тиск у шинах. Прикрутіть
повітропровід компресора
безпосередньо до клапана
шини та компресора.
Якщо тиск у шинах перевищує
1,3 бар, відрегулюйте його до
правильного значення.
Повторюйте процедуру до
припинення падіння тиску.
Якщо тиск у шинах впав нижче
1,3 бар, автомобіль не можна
використовувати. Зверніться по
допомогу до майстерні.
18. Зберігайте набір для ремонту шин у багажнику.
Установіть кришку підлоги на
місце. Кришка відділення для
зберігання у задній частині
підлоги 3 74.
Примітка
Ходові характеристики
відремонтованої шини значно
погіршується, тому замініть цю
шину.
Якщо ви почули незвичний шум
або компресор став гарячим,
вимкніть його, щонайменше на
30 хвилин.
Вбудований запобіжний клапан
відкривається при тиску сім бар.
Зверніть увагу на термін служби
набору для ремонту шин. Після
цієї дати його герметизуючі
властивості не гарантуються.
Зверніть увагу на інформацію про
зберігання на пляшці
ущільнювача.
Замініть використану пляшку.
Утилізуйте пляшку відповідно до
чинного законодавства.
Компресор та ущільнювач можна
використовувати приблизно від
-30 °C.

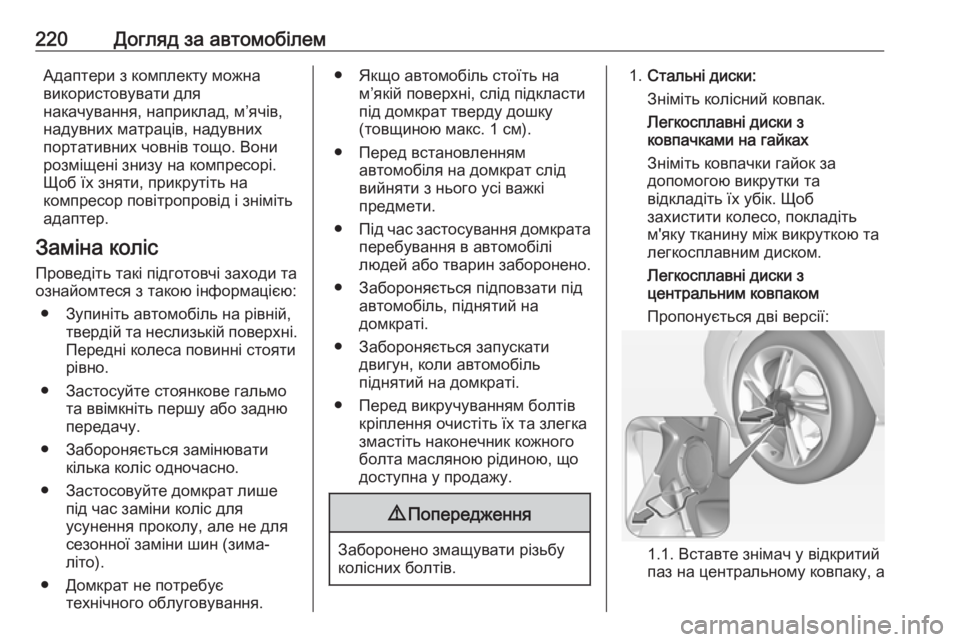

220Догляд за автомобілемАдаптери з комплекту можна
використовувати для
накачування, наприклад, м’ячів,
надувних матраців, надувних
портативних човнів тощо. Вони
розміщені знизу на компресорі.
Щоб їх зняти, прикрутіть на
компресор повітропровід і зніміть
адаптер.
Заміна коліс Проведіть такі підготовчі заходи та
ознайомтеся з такою інформацією:
● Зупиніть автомобіль на рівній, твердій та неслизькій поверхні.Передні колеса повинні стояти
рівно.
● Застосуйте стоянкове гальмо та ввімкніть першу або задню
передачу.
● Забороняється замінювати кілька коліс одночасно.
● Застосовуйте домкрат лише під час заміни коліс для
усунення проколу, але не для
сезонної заміни шин (зима- літо).
● Домкрат не потребує технічного облуговування.● Якщо автомобіль стоїть нам’якій поверхні, слід підкласти
під домкрат тверду дошку
(товщиною макс. 1 см).
● Перед встановленням автомобіля на домкрат слід
вийняти з нього усі важкі
предмети.
● Під час застосування домкрата
перебування в автомобілі
людей або тварин заборонено.
● Забороняється підповзати під автомобіль, піднятий на
домкраті.
● Забороняється запускати двигун, коли автомобіль
піднятий на домкраті.
● Перед викручуванням болтів кріплення очистіть їх та злегка
змастіть наконечник кожного
болта масляною рідиною, що
доступна у продажу.9 Попередження
Заборонено змащувати різьбу
колісних болтів.
1. Стальні диски:
Зніміть колісний ковпак.
Легкосплавні диски з
ковпачками на гайках
Зніміть ковпачки гайок за
допомогою викрутки та
відкладіть їх убік. Щоб
захистити колесо, покладіть
м'яку тканину між викруткою та легкосплавним диском.
Легкосплавні диски з
центральним ковпаком
Пропонується дві версії:
1.1. Вставте знімач у відкритий паз на центральному ковпаку, а

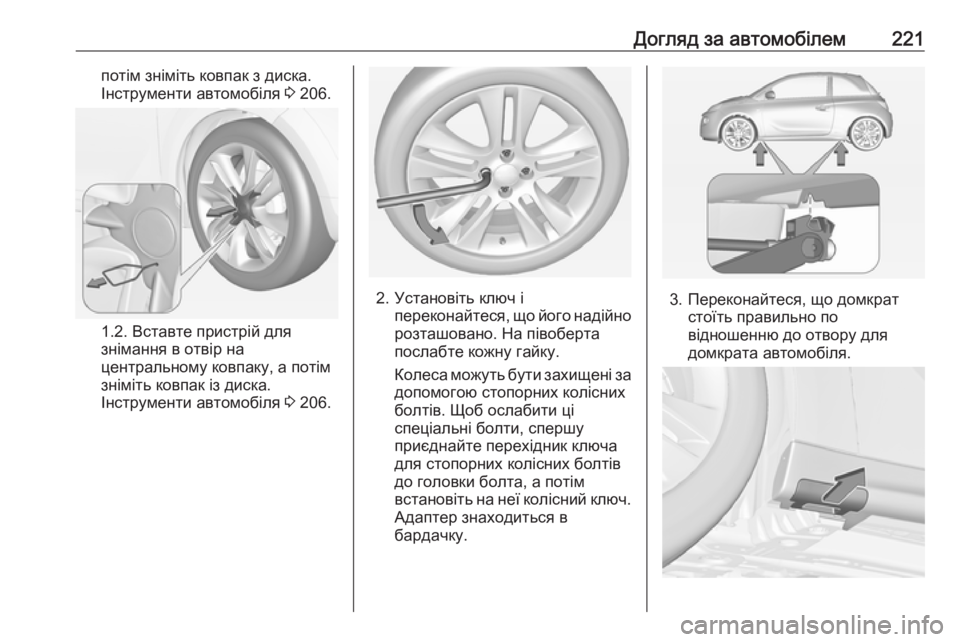

Догляд за автомобілем221потім зніміть ковпак з диска.
Інструменти автомобіля 3 206.
1.2. Вставте пристрій для
знімання в отвір на
центральному ковпаку, а потім
зніміть ковпак із диска.
Інструменти автомобіля 3 206.
2. Установіть ключ і
переконайтеся, що його надійно
розташовано. На півоберта
послабте кожну гайку.
Колеса можуть бути захищені за допомогою стопорних колісних
болтів. Щоб ослабити ці
спеціальні болти, спершу
приєднайте перехідник ключа
для стопорних колісних болтів
до головки болта, а потім
встановіть на неї колісний ключ. Адаптер знаходиться в
бардачку.3. Переконайтеся, що домкрат стоїть правильно по
відношенню до отвору для
домкрата автомобіля.

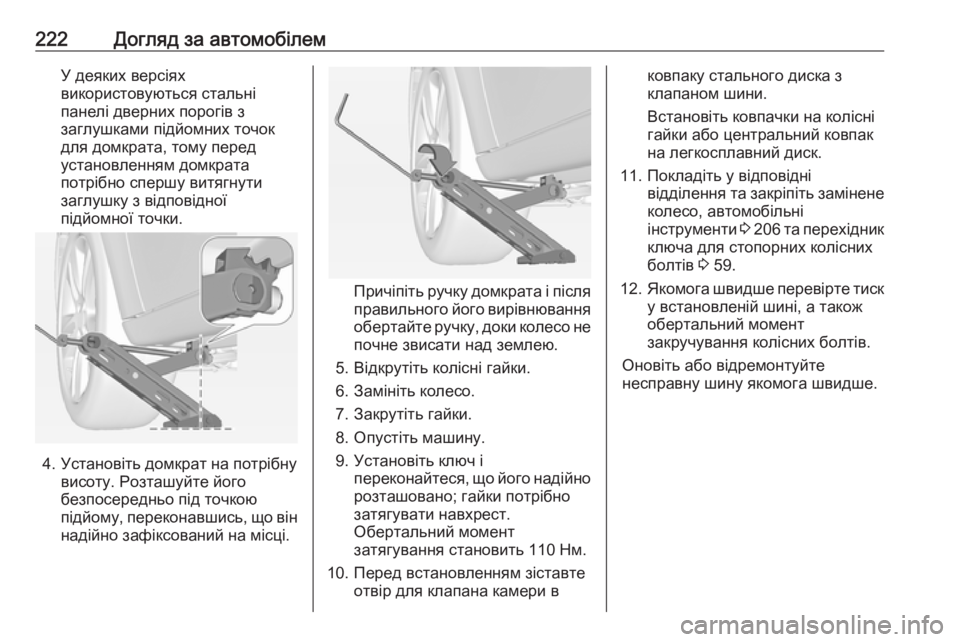

222Догляд за автомобілемУ деяких версіях
використовуються стальні панелі дверних порогів з
заглушками підйомних точок
для домкрата, тому перед установленням домкрата
потрібно спершу витягнути
заглушку з відповідної
підйомної точки.
4. Установіть домкрат на потрібну висоту. Розташуйте його
безпосередньо під точкою
підйому, переконавшись, що він надійно зафіксований на місці.
Причіпіть ручку домкрата і після
правильного його вирівнювання обертайте ручку, доки колесо непочне звисати над землею.
5. Відкрутіть колісні гайки.
6. Замініть колесо.
7. Закрутіть гайки.
8. Опустіть машину.
9. Установіть ключ і переконайтеся, що його надійно
розташовано; гайки потрібно
затягувати навхрест.
Обертальний момент
затягування становить 110 Нм.
10. Перед встановленням зіставте отвір для клапана камери в
ковпаку стального диска з
клапаном шини.
Встановіть ковпачки на колісні
гайки або центральний ковпак
на легкосплавний диск.
11. Покладіть у відповідні відділення та закріпіть заміненеколесо, автомобільні
інструменти 3 206 та перехідник
ключа для стопорних колісних
болтів 3 59.
12. Якомога швидше перевірте тиск
у встановленій шині, а також
обертальний момент
закручування колісних болтів.
Оновіть або відремонтуйте
несправну шину якомога швидше.

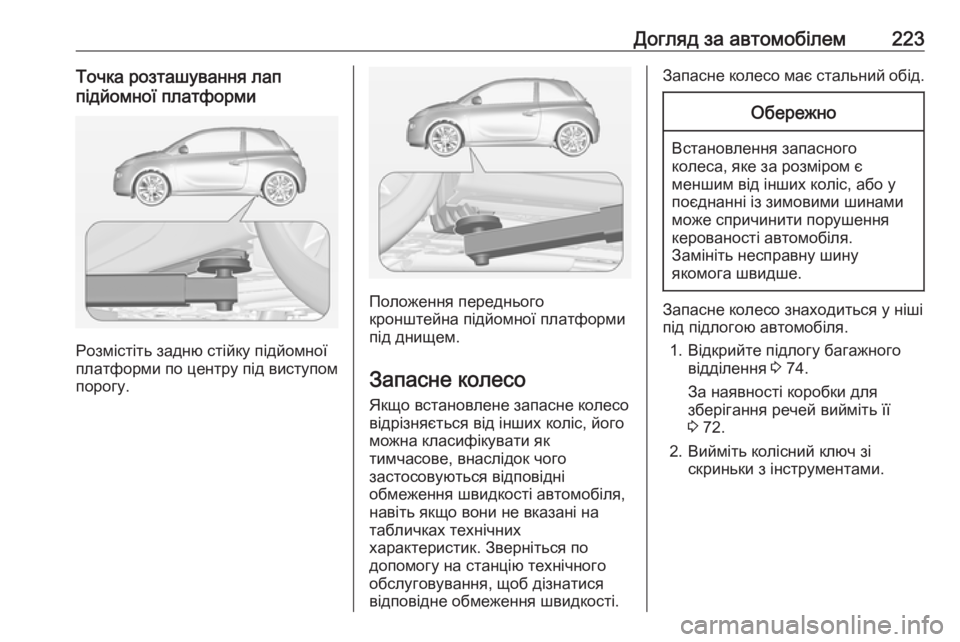

Догляд за автомобілем223Точка розташування лаппідйомної платформи
Розмістіть задню стійку підйомної
платформи по центру під виступом порогу.
Положення переднього
кронштейна підйомної платформи
під днищем.
Запасне колесо Якщо встановлене запасне колесо
відрізняється від інших коліс, його
можна класифікувати як
тимчасове, внаслідок чого
застосовуються відповідні
обмеження швидкості автомобіля,
навіть якщо вони не вказані на
табличках технічних
характеристик. Зверніться по
допомогу на станцію технічного обслуговування, щоб дізнатися
відповідне обмеження швидкості.
Запасне колесо має стальний обід.Обережно
Встановлення запасного
колеса, яке за розміром є
меншим від інших коліс, або у поєднанні із зимовими шинами
може спричинити порушення
керованості автомобіля.
Замініть несправну шину
якомога швидше.
Запасне колесо знаходиться у ніші
під підлогою автомобіля.
1. Відкрийте підлогу багажного відділення 3 74.
За наявності коробки для
зберігання речей вийміть її
3 72.
2. Вийміть колісний ключ зі скриньки з інструментами.

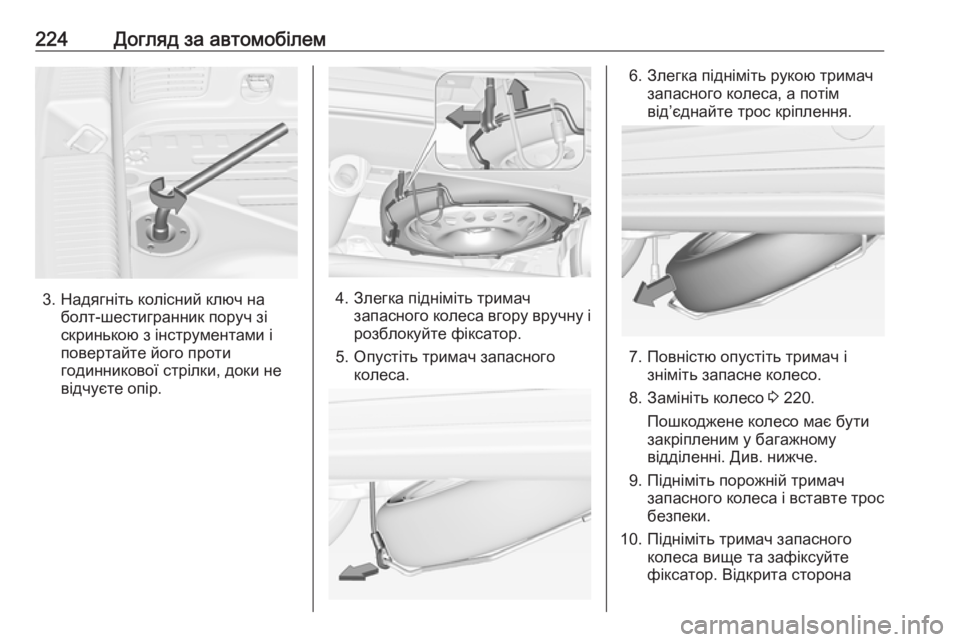

224Догляд за автомобілем
3. Надягніть колісний ключ наболт-шестигранник поруч зі
скринькою з інструментами і
повертайте його проти
годинникової стрілки, доки не
відчуєте опір.4. Злегка підніміть тримач запасного колеса вгору вручну і
розблокуйте фіксатор.
5. Опустіть тримач запасного колеса.
6. Злегка підніміть рукою тримачзапасного колеса, а потім
від’єднайте трос кріплення.
7. Повністю опустіть тримач і зніміть запасне колесо.
8. Замініть колесо 3 220.
Пошкоджене колесо має бути
закріпленим у багажному
відділенні. Див. нижче.
9. Підніміть порожній тримач запасного колеса і вставте тросбезпеки.
10. Підніміть тримач запасного колеса вище та зафіксуйте
фіксатор. Відкрита сторона

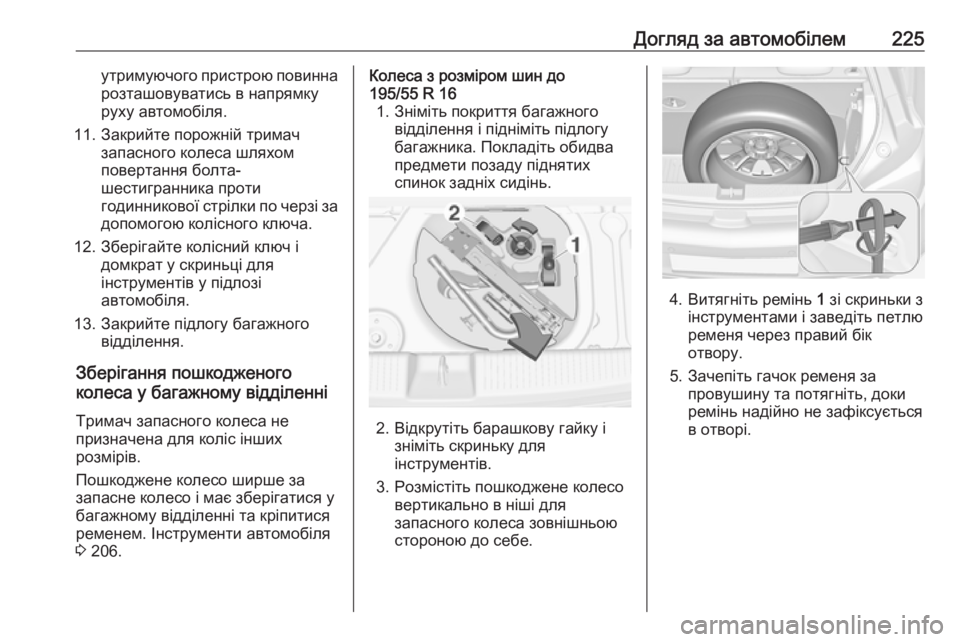

Догляд за автомобілем225утримуючого пристрою повиннарозташовуватись в напрямку
руху автомобіля.
11. Закрийте порожній тримач запасного колеса шляхом
повертання болта-
шестигранника проти
годинникової стрілки по черзі за допомогою колісного ключа.
12. Зберігайте колісний ключ і домкрат у скриньці для
інструментів у підлозі
автомобіля.
13. Закрийте підлогу багажного відділення.
Зберігання пошкодженого
колеса у багажному відділенні
Тримач запасного колеса не
призначена для коліс інших
розмірів.
Пошкоджене колесо ширше за
запасне колесо і має зберігатися у
багажному відділенні та кріпитися
ременем. Інструменти автомобіля
3 206.Колеса з розміром шин до
195/55 R 16 1. Зніміть покриття багажного відділення і підніміть підлогу
багажника. Покладіть обидва
предмети позаду піднятих
спинок задніх сидінь.
2. Відкрутіть барашкову гайку і зніміть скриньку для
інструментів.
3. Розмістіть пошкоджене колесо вертикально в ніші для
запасного колеса зовнішньою
стороною до себе.
4. Витягніть ремінь 1 зі скриньки з
інструментами і заведіть петлю
ременя через правий бік отвору.
5. Зачепіть гачок ременя за провушину та потягніть, доки
ремінь надійно не зафіксується
в отворі.

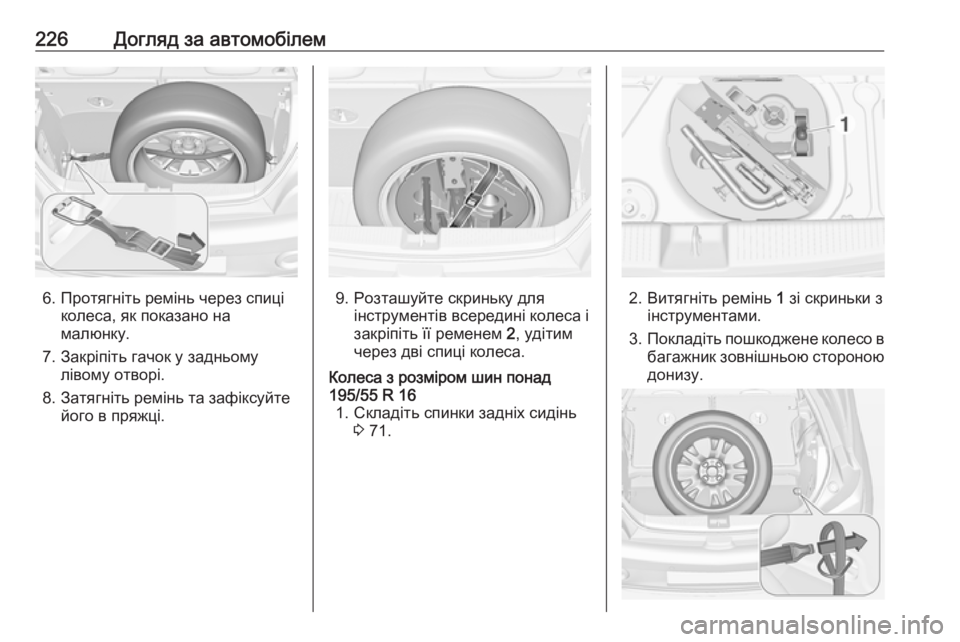

226Догляд за автомобілем
6. Протягніть ремінь через спиціколеса, як показано на
малюнку.
7. Закріпіть гачок у задньому лівому отворі.
8. Затягніть ремінь та зафіксуйте його в пряжці.9. Розташуйте скриньку дляінструментів всередині колеса і
закріпіть її ременем 2, удітим
через дві спиці колеса.
Колеса з розміром шин понад
195/55 R 16 1. Складіть спинки задніх сидінь 3 71.
2. Витягніть ремінь 1 зі скриньки з
інструментами.
3. Покладіть пошкоджене колесо в
багажник зовнішньою стороною донизу.

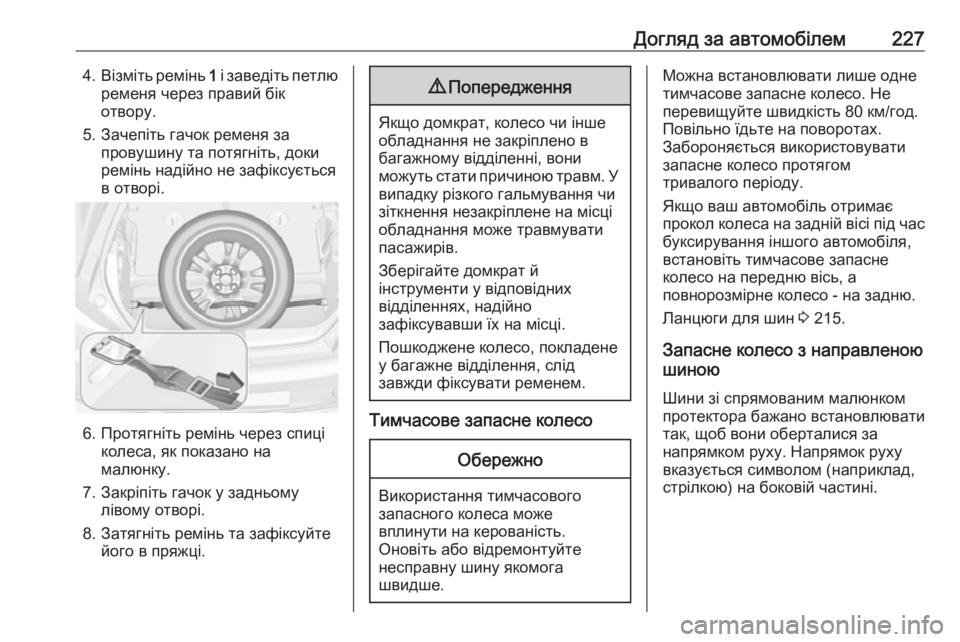

Догляд за автомобілем2274.Візміть ремінь 1 і заведіть петлю
ременя через правий бік
отвору.
5. Зачепіть гачок ременя за провушину та потягніть, доки
ремінь надійно не зафіксується
в отворі.
6. Протягніть ремінь через спиці колеса, як показано на
малюнку.
7. Закріпіть гачок у задньому лівому отворі.
8. Затягніть ремінь та зафіксуйте його в пряжці.
9 Попередження
Якщо домкрат, колесо чи інше
обладнання не закріплено в
багажному відділенні, вони
можуть стати причиною травм. У
випадку різкого гальмування чи
зіткнення незакріплене на місці
обладнання може травмувати
пасажирів.
Зберігайте домкрат й
інструменти у відповідних
відділеннях, надійно
зафіксувавши їх на місці.
Пошкоджене колесо, покладене
у багажне відділення, слід
завжди фіксувати ременем.
Тимчасове запасне колесо
Обережно
Використання тимчасового запасного колеса може
вплинути на керованість.
Оновіть або відремонтуйте
несправну шину якомога
швидше.
Можна встановлювати лише одне тимчасове запасне колесо. Не
перевищуйте швидкість 80 км/год.
Повільно їдьте на поворотах.
Забороняється використовувати
запасне колесо протягом
тривалого періоду.
Якщо ваш автомобіль отримає
прокол колеса на задній вісі під час
буксирування іншого автомобіля,
встановіть тимчасове запасне
колесо на передню вісь, а
повнорозмірне колесо - на задню.
Ланцюги для шин 3 215.
Запасне колесо з направленою
шиною
Шини зі спрямованим малюнком
протектора бажано встановлювати
так, щоб вони оберталися за
напрямком руху. Напрямок руху
вказується символом (наприклад,
стрілкою) на боковій частині.

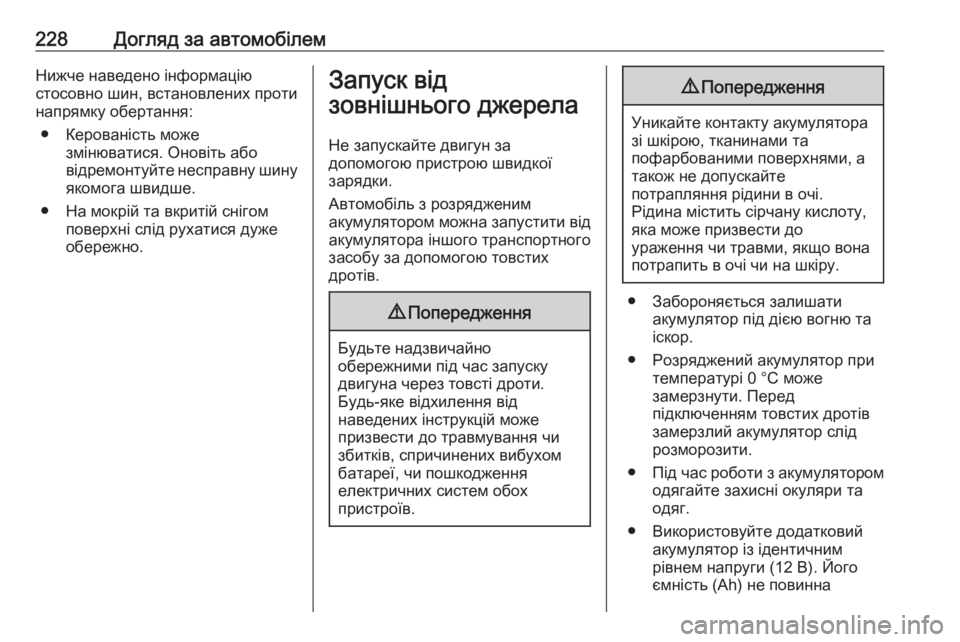

228Догляд за автомобілемНижче наведено інформацію
стосовно шин, встановлених проти
напрямку обертання:
● Керованість може змінюватися. Оновіть або
відремонтуйте несправну шину
якомога швидше.
● На мокрій та вкритій снігом поверхні слід рухатися дуже
обережно.Запуск від
зовнішнього джерела
Не запускайте двигун за
допомогою пристрою швидкої
зарядки.
Автомобіль з розрядженим
акумулятором можна запустити від
акумулятора іншого транспортного
засобу за допомогою товстих
дротів.9 Попередження
Будьте надзвичайно
обережними під час запуску
двигуна через товсті дроти.
Будь-яке відхилення від
наведених інструкцій може
призвести до травмування чи
збитків, спричинених вибухом
батареї, чи пошкодження
електричних систем обох
пристроїв.
9 Попередження
Уникайте контакту акумулятора
зі шкірою, тканинами та
пофарбованими поверхнями, а
також не допускайте
потрапляння рідини в очі.
Рідина містить сірчану кислоту,
яка може призвести до
ураження чи травми, якщо вона
потрапить в очі чи на шкіру.
● Забороняється залишати акумулятор під дією вогню та
іскор.
● Розряджений акумулятор при температурі 0 °C може
замерзнути. Перед
підключенням товстих дротів
замерзлий акумулятор слід
розморозити.
● Під час роботи з акумулятором
одягайте захисні окуляри та
одяг.
● Використовуйте додатковий акумулятор із ідентичним
рівнем напруги (12 В). Його
ємність (Ah) не повинна
