OPEL ADAM 2017.5 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2017.5, Model line: ADAM, Model: OPEL ADAM 2017.5Pages: 255, PDF-Größe: 7.37 MB

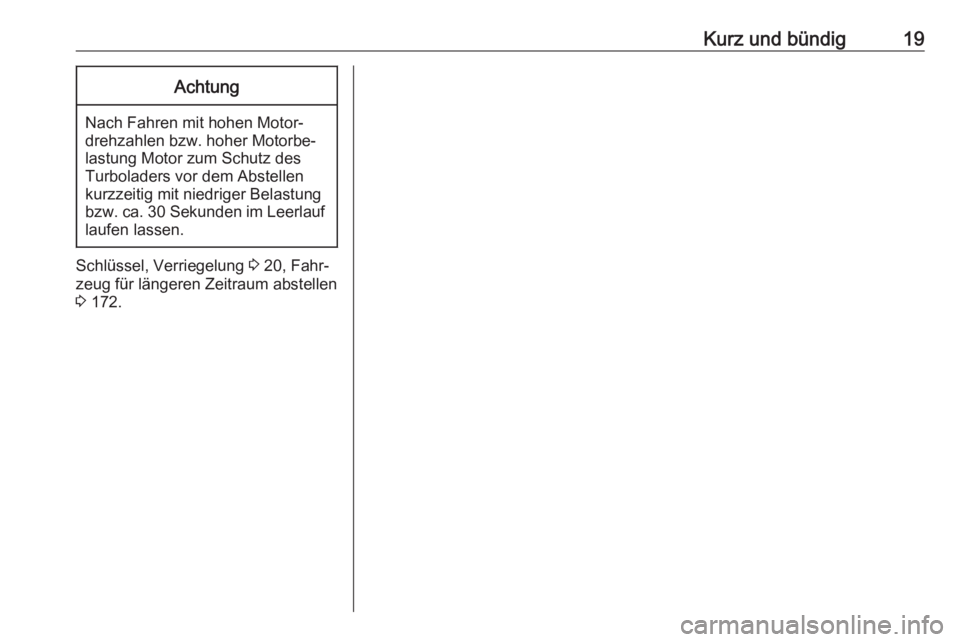

Page 21 of 255
Kurz und bündig19Achtung
Nach Fahren mit hohen Motor‐
drehzahlen bzw. hoher Motorbe‐
lastung Motor zum Schutz des
Turboladers vor dem Abstellen
kurzzeitig mit niedriger Belastung
bzw. ca. 30 Sekunden im Leerlauf laufen lassen.
Schlüssel, Verriegelung 3 20, Fahr‐
zeug für längeren Zeitraum abstellen
3 172.

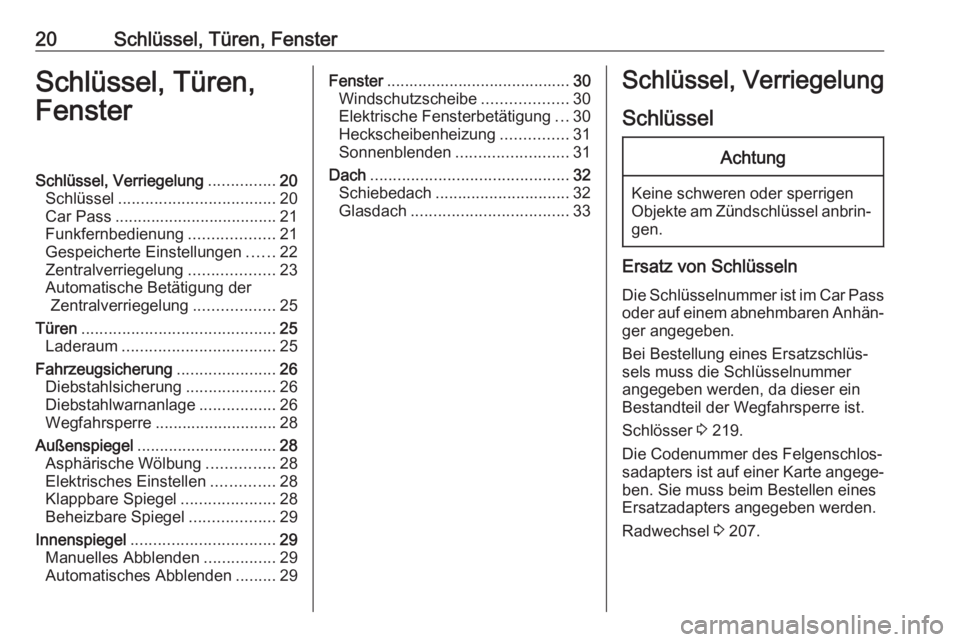

Page 22 of 255
20Schlüssel, Türen, FensterSchlüssel, Türen,
FensterSchlüssel, Verriegelung ...............20
Schlüssel ................................... 20
Car Pass .................................... 21
Funkfernbedienung ...................21
Gespeicherte Einstellungen ......22
Zentralverriegelung ...................23
Automatische Betätigung der Zentralverriegelung ..................25
Türen ........................................... 25
Laderaum .................................. 25
Fahrzeugsicherung ......................26
Diebstahlsicherung ....................26
Diebstahlwarnanlage .................26
Wegfahrsperre ........................... 28
Außenspiegel ............................... 28
Asphärische Wölbung ...............28
Elektrisches Einstellen ..............28
Klappbare Spiegel .....................28
Beheizbare Spiegel ...................29
Innenspiegel ................................ 29
Manuelles Abblenden ................29
Automatisches Abblenden .........29Fenster ......................................... 30
Windschutzscheibe ...................30
Elektrische Fensterbetätigung ...30
Heckscheibenheizung ...............31
Sonnenblenden ......................... 31
Dach ............................................ 32
Schiebedach .............................. 32
Glasdach ................................... 33Schlüssel, Verriegelung
SchlüsselAchtung
Keine schweren oder sperrigen
Objekte am Zündschlüssel anbrin‐ gen.
Ersatz von Schlüsseln
Die Schlüsselnummer ist im Car Pass
oder auf einem abnehmbaren Anhän‐ ger angegeben.
Bei Bestellung eines Ersatzschlüs‐
sels muss die Schlüsselnummer
angegeben werden, da dieser ein Bestandteil der Wegfahrsperre ist.
Schlösser 3 219.
Die Codenummer des Felgenschlos‐
sadapters ist auf einer Karte angege‐ ben. Sie muss beim Bestellen eines
Ersatzadapters angegeben werden.
Radwechsel 3 207.

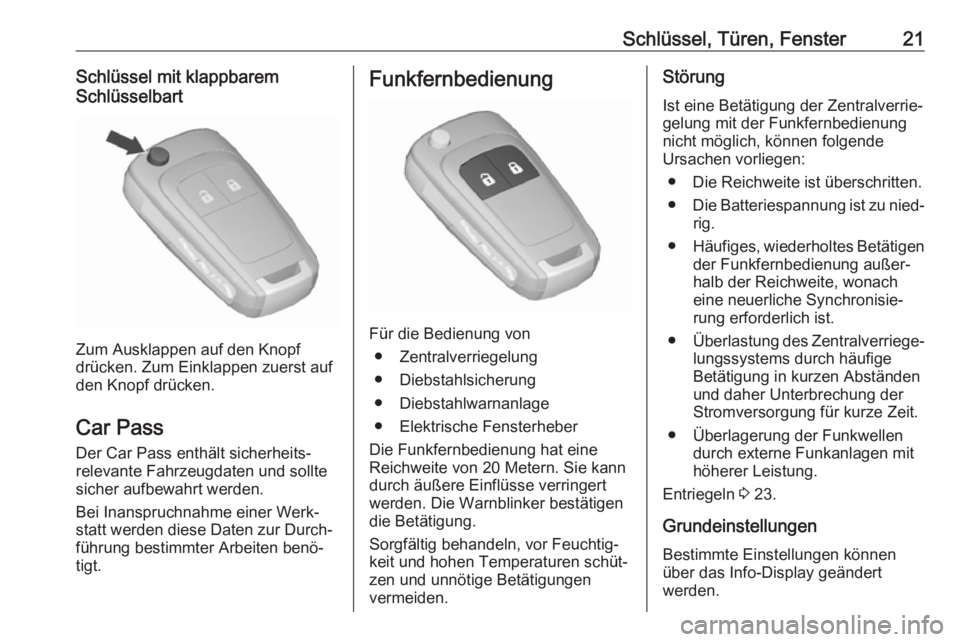

Page 23 of 255
Schlüssel, Türen, Fenster21Schlüssel mit klappbarem
Schlüsselbart
Zum Ausklappen auf den Knopf
drücken. Zum Einklappen zuerst auf
den Knopf drücken.
Car Pass
Der Car Pass enthält sicherheits‐
relevante Fahrzeugdaten und sollte
sicher aufbewahrt werden.
Bei Inanspruchnahme einer Werk‐
statt werden diese Daten zur Durch‐
führung bestimmter Arbeiten benö‐
tigt.
Funkfernbedienung
Für die Bedienung von
● Zentralverriegelung
● Diebstahlsicherung
● Diebstahlwarnanlage
● Elektrische Fensterheber
Die Funkfernbedienung hat eine
Reichweite von 20 Metern. Sie kann
durch äußere Einflüsse verringert
werden. Die Warnblinker bestätigen
die Betätigung.
Sorgfältig behandeln, vor Feuchtig‐
keit und hohen Temperaturen schüt‐
zen und unnötige Betätigungen
vermeiden.
Störung
Ist eine Betätigung der Zentralverrie‐
gelung mit der Funkfernbedienung
nicht möglich, können folgende
Ursachen vorliegen:
● Die Reichweite ist überschritten.
● Die Batteriespannung ist zu nied‐
rig.
● Häufiges, wiederholtes Betätigen
der Funkfernbedienung außer‐
halb der Reichweite, wonach
eine neuerliche Synchronisie‐
rung erforderlich ist.
● Überlastung des Zentralverriege‐
lungssystems durch häufige
Betätigung in kurzen Abständen
und daher Unterbrechung der
Stromversorgung für kurze Zeit.
● Überlagerung der Funkwellen durch externe Funkanlagen mit
höherer Leistung.
Entriegeln 3 23.
Grundeinstellungen Bestimmte Einstellungen können
über das Info-Display geändert
werden.
Page 24 of 255
22Schlüssel, Türen, FensterFahrzeugpersonalisierung 3 104.
Batterie der Funkfernbedienung
wechseln
Die Batterie wechseln, sobald sich
die Reichweite verringert.
Batterien gehören nicht in den Haus‐
müll. Sie müssen über entspre‐
chende Sammelstellen recycelt
werden.
Schlüssel mit klappbarem
Schlüsselbart
Schlüsselbart ausklappen und die
Funkfernbedienung öffnen. Die
Batterie austauschen (Batterietyp
CR 2032). Die neue Batterie richtig einsetzen. Funkfernbedienung
schließen und synchronisieren.
Schlüssel mit fest stehendem
Schlüsselbart
Die Batterie von einer Werkstatt
austauschen lassen.
Funkfernbedienung
synchronisieren
Nach Batteriewechsel Tür mit Schlüs‐
sel im Fahrertürschloss entriegeln.
Die Funkfernbedienung wird beim
Einschalten der Zündung synchroni‐
siert.
Gespeicherte Einstellungen
Beim Abziehen des Schlüssels aus
dem Zündschloss werden die folgen‐
den Einstellungen automatisch vom
Schlüssel gespeichert:
● Beleuchtung
● Voreinstellungen des Infotain‐ ment Systems
● Zentralverriegelung
● Komforteinstellungen
● Klimatisierung
Beim nächsten Einstecken des
gespeicherten Schlüssels in das
Zündschloss und Drehen auf Position
1 werden die gespeicherten Einstel‐
lungen automatisch verwendet
3 131.
Page 25 of 255

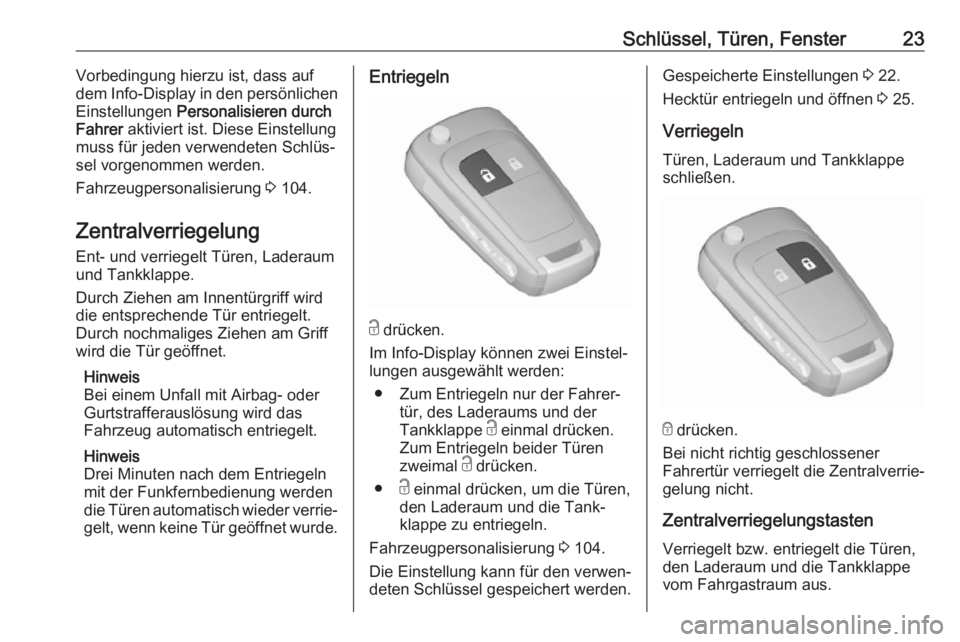

Schlüssel, Türen, Fenster23Vorbedingung hierzu ist, dass auf
dem Info-Display in den persönlichen
Einstellungen Personalisieren durch
Fahrer aktiviert ist. Diese Einstellung
muss für jeden verwendeten Schlüs‐
sel vorgenommen werden.
Fahrzeugpersonalisierung 3 104.
Zentralverriegelung
Ent- und verriegelt Türen, Laderaum
und Tankklappe.
Durch Ziehen am Innentürgriff wird
die entsprechende Tür entriegelt.
Durch nochmaliges Ziehen am Griff
wird die Tür geöffnet.
Hinweis
Bei einem Unfall mit Airbag- oder
Gurtstrafferauslösung wird das
Fahrzeug automatisch entriegelt.
Hinweis
Drei Minuten nach dem Entriegeln
mit der Funkfernbedienung werden
die Türen automatisch wieder verrie‐
gelt, wenn keine Tür geöffnet wurde.Entriegeln
c drücken.
Im Info-Display können zwei Einstel‐
lungen ausgewählt werden:
● Zum Entriegeln nur der Fahrer‐ tür, des Laderaums und der
Tankklappe c einmal drücken.
Zum Entriegeln beider Türen
zweimal c drücken.
● c einmal drücken, um die Türen,
den Laderaum und die Tank‐
klappe zu entriegeln.
Fahrzeugpersonalisierung 3 104.
Die Einstellung kann für den verwen‐
deten Schlüssel gespeichert werden.
Gespeicherte Einstellungen 3 22.
Hecktür entriegeln und öffnen 3 25.
Verriegeln Türen, Laderaum und Tankklappe
schließen.
e drücken.
Bei nicht richtig geschlossener
Fahrertür verriegelt die Zentralverrie‐
gelung nicht.
Zentralverriegelungstasten Verriegelt bzw. entriegelt die Türen,
den Laderaum und die Tankklappe
vom Fahrgastraum aus.

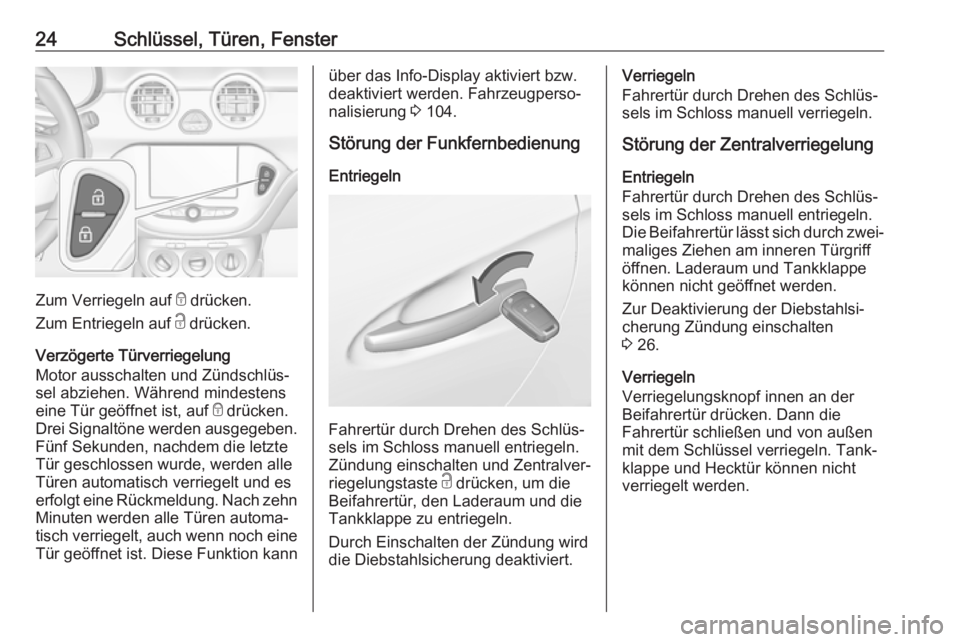

Page 26 of 255
24Schlüssel, Türen, Fenster
Zum Verriegeln auf e drücken.
Zum Entriegeln auf c drücken.
Verzögerte Türverriegelung
Motor ausschalten und Zündschlüs‐
sel abziehen. Während mindestens
eine Tür geöffnet ist, auf e drücken.
Drei Signaltöne werden ausgegeben.
Fünf Sekunden, nachdem die letzte
Tür geschlossen wurde, werden alle
Türen automatisch verriegelt und es erfolgt eine Rückmeldung. Nach zehn
Minuten werden alle Türen automa‐
tisch verriegelt, auch wenn noch eine Tür geöffnet ist. Diese Funktion kann
über das Info-Display aktiviert bzw.
deaktiviert werden. Fahrzeugperso‐
nalisierung 3 104.
Störung der Funkfernbedienung Entriegeln
Fahrertür durch Drehen des Schlüs‐
sels im Schloss manuell entriegeln. Zündung einschalten und Zentralver‐
riegelungstaste c drücken, um die
Beifahrertür, den Laderaum und die Tankklappe zu entriegeln.
Durch Einschalten der Zündung wird
die Diebstahlsicherung deaktiviert.
Verriegeln
Fahrertür durch Drehen des Schlüs‐ sels im Schloss manuell verriegeln.
Störung der Zentralverriegelung
Entriegeln
Fahrertür durch Drehen des Schlüs‐ sels im Schloss manuell entriegeln.Die Beifahrertür lässt sich durch zwei‐ maliges Ziehen am inneren Türgriff
öffnen. Laderaum und Tankklappe
können nicht geöffnet werden.
Zur Deaktivierung der Diebstahlsi‐
cherung Zündung einschalten
3 26.
Verriegeln
Verriegelungsknopf innen an der
Beifahrertür drücken. Dann die
Fahrertür schließen und von außen
mit dem Schlüssel verriegeln. Tank‐
klappe und Hecktür können nicht
verriegelt werden.

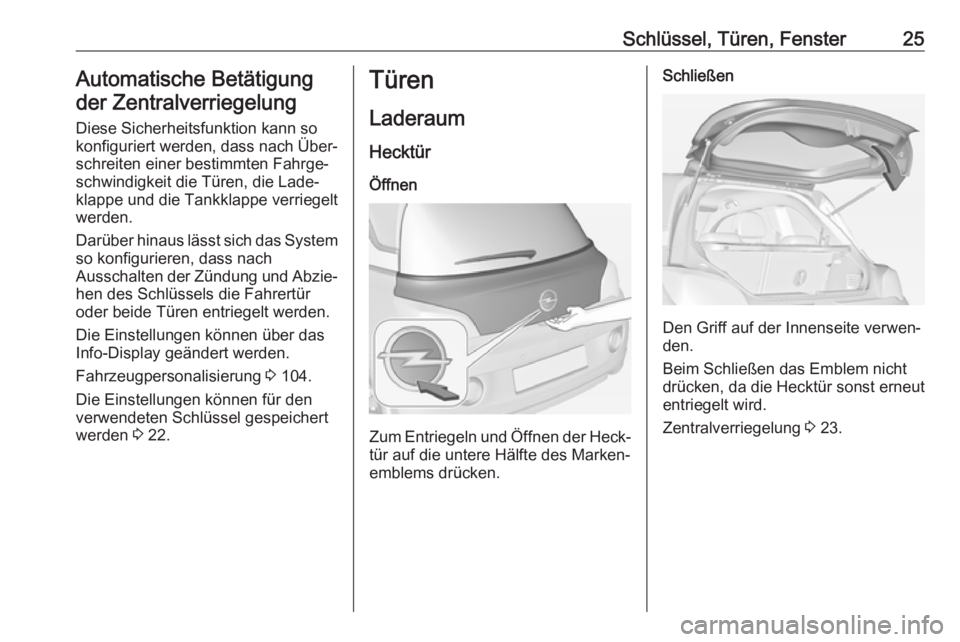

Page 27 of 255
Schlüssel, Türen, Fenster25Automatische Betätigungder Zentralverriegelung
Diese Sicherheitsfunktion kann so
konfiguriert werden, dass nach Über‐
schreiten einer bestimmten Fahrge‐
schwindigkeit die Türen, die Lade‐
klappe und die Tankklappe verriegelt
werden.
Darüber hinaus lässt sich das System so konfigurieren, dass nach
Ausschalten der Zündung und Abzie‐
hen des Schlüssels die Fahrertür
oder beide Türen entriegelt werden.
Die Einstellungen können über das
Info-Display geändert werden.
Fahrzeugpersonalisierung 3 104.
Die Einstellungen können für den verwendeten Schlüssel gespeichert
werden 3 22.Türen
LaderaumHecktür
Öffnen
Zum Entriegeln und Öffnen der Heck‐
tür auf die untere Hälfte des Marken‐
emblems drücken.
Schließen
Den Griff auf der Innenseite verwen‐
den.
Beim Schließen das Emblem nicht
drücken, da die Hecktür sonst erneut
entriegelt wird.
Zentralverriegelung 3 23.

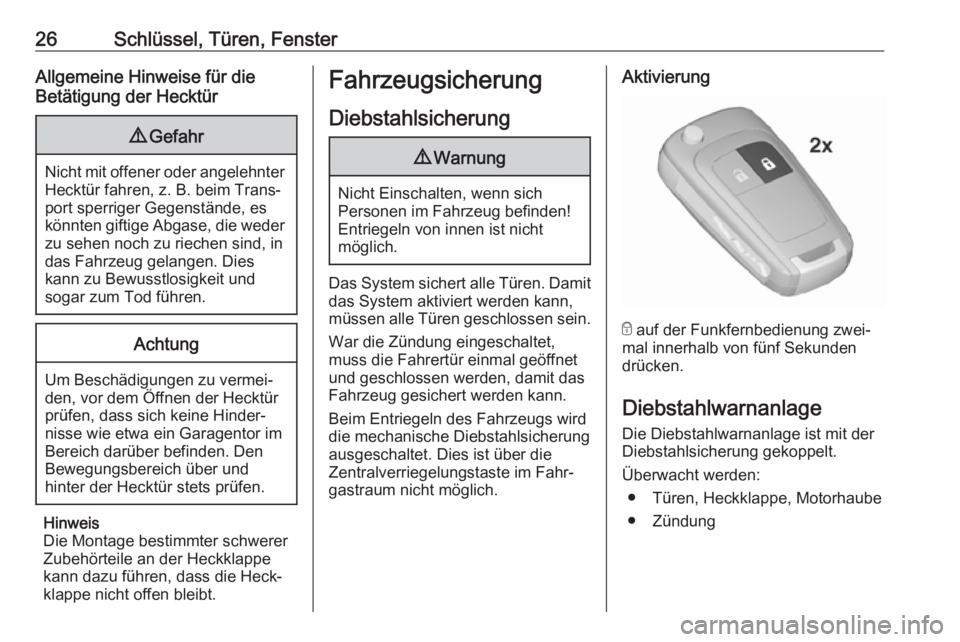

Page 28 of 255
26Schlüssel, Türen, FensterAllgemeine Hinweise für die
Betätigung der Hecktür9 Gefahr
Nicht mit offener oder angelehnter
Hecktür fahren, z. B. beim Trans‐
port sperriger Gegenstände, es
könnten giftige Abgase, die weder zu sehen noch zu riechen sind, in
das Fahrzeug gelangen. Dies
kann zu Bewusstlosigkeit und
sogar zum Tod führen.
Achtung
Um Beschädigungen zu vermei‐
den, vor dem Öffnen der Hecktür
prüfen, dass sich keine Hinder‐
nisse wie etwa ein Garagentor im
Bereich darüber befinden. Den
Bewegungsbereich über und
hinter der Hecktür stets prüfen.
Hinweis
Die Montage bestimmter schwerer
Zubehörteile an der Heckklappe
kann dazu führen, dass die Heck‐
klappe nicht offen bleibt.
Fahrzeugsicherung
Diebstahlsicherung9 Warnung
Nicht Einschalten, wenn sich
Personen im Fahrzeug befinden! Entriegeln von innen ist nicht
möglich.
Das System sichert alle Türen. Damit das System aktiviert werden kann,
müssen alle Türen geschlossen sein.
War die Zündung eingeschaltet,
muss die Fahrertür einmal geöffnet
und geschlossen werden, damit das
Fahrzeug gesichert werden kann.
Beim Entriegeln des Fahrzeugs wird
die mechanische Diebstahlsicherung
ausgeschaltet. Dies ist über die
Zentralverriegelungstaste im Fahr‐
gastraum nicht möglich.
Aktivierung
e auf der Funkfernbedienung zwei‐
mal innerhalb von fünf Sekunden
drücken.
Diebstahlwarnanlage
Die Diebstahlwarnanlage ist mit der
Diebstahlsicherung gekoppelt.
Überwacht werden: ● Türen, Heckklappe, Motorhaube
● Zündung

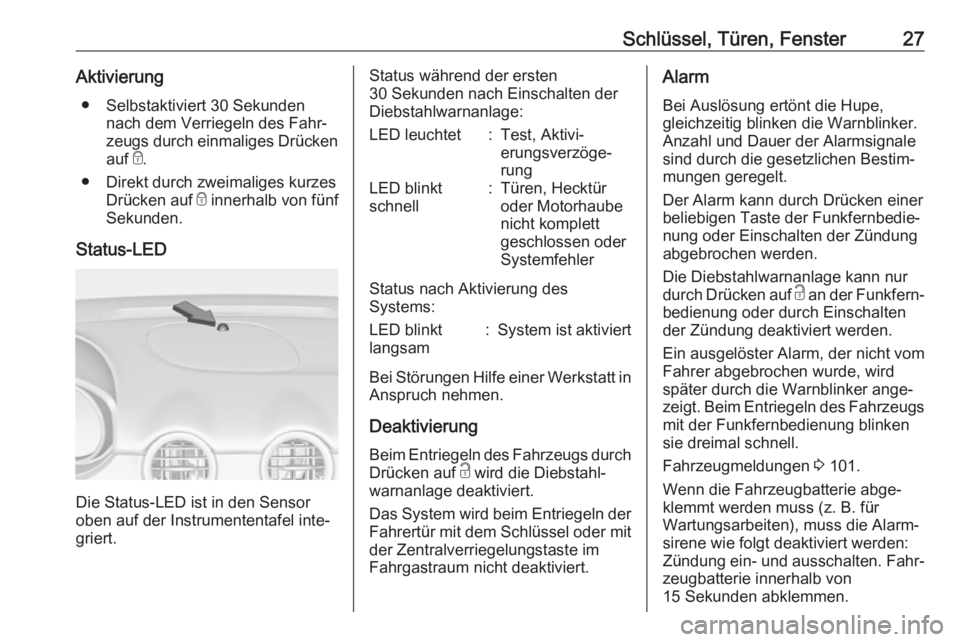

Page 29 of 255
Schlüssel, Türen, Fenster27Aktivierung● Selbstaktiviert 30 Sekunden nach dem Verriegeln des Fahr‐
zeugs durch einmaliges Drücken
auf e.
● Direkt durch zweimaliges kurzes Drücken auf e innerhalb von fünf
Sekunden.
Status-LED
Die Status-LED ist in den Sensor
oben auf der Instrumententafel inte‐
griert.
Status während der ersten
30 Sekunden nach Einschalten der
Diebstahlwarnanlage:LED leuchtet:Test, Aktivi‐
erungsverzöge‐
rungLED blinkt
schnell:Türen, Hecktür
oder Motorhaube
nicht komplett
geschlossen oder
Systemfehler
Status nach Aktivierung des
Systems:
LED blinkt
langsam:System ist aktiviert
Bei Störungen Hilfe einer Werkstatt in
Anspruch nehmen.
Deaktivierung
Beim Entriegeln des Fahrzeugs durch
Drücken auf c wird die Diebstahl‐
warnanlage deaktiviert.
Das System wird beim Entriegeln der Fahrertür mit dem Schlüssel oder mit
der Zentralverriegelungstaste im
Fahrgastraum nicht deaktiviert.
Alarm
Bei Auslösung ertönt die Hupe,
gleichzeitig blinken die Warnblinker.
Anzahl und Dauer der Alarmsignale
sind durch die gesetzlichen Bestim‐
mungen geregelt.
Der Alarm kann durch Drücken einer
beliebigen Taste der Funkfernbedie‐
nung oder Einschalten der Zündung
abgebrochen werden.
Die Diebstahlwarnanlage kann nur
durch Drücken auf c an der Funkfern‐
bedienung oder durch Einschalten
der Zündung deaktiviert werden.
Ein ausgelöster Alarm, der nicht vom
Fahrer abgebrochen wurde, wird
später durch die Warnblinker ange‐
zeigt. Beim Entriegeln des Fahrzeugs mit der Funkfernbedienung blinken
sie dreimal schnell.
Fahrzeugmeldungen 3 101.
Wenn die Fahrzeugbatterie abge‐
klemmt werden muss (z. B. für
Wartungsarbeiten), muss die Alarm‐
sirene wie folgt deaktiviert werden:
Zündung ein- und ausschalten. Fahr‐
zeugbatterie innerhalb von
15 Sekunden abklemmen.
Page 30 of 255

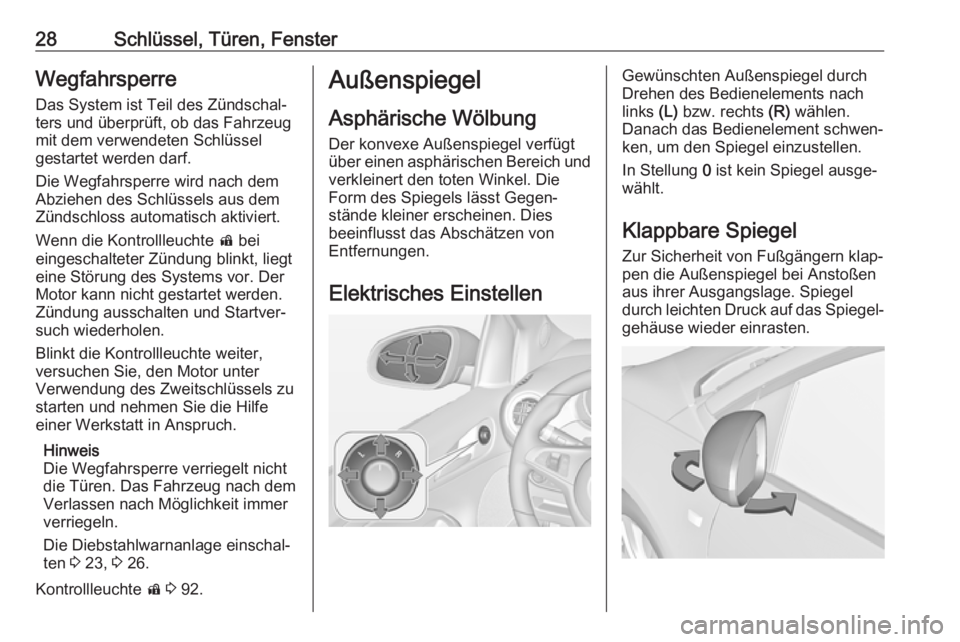

28Schlüssel, Türen, FensterWegfahrsperreDas System ist Teil des Zündschal‐
ters und überprüft, ob das Fahrzeug
mit dem verwendeten Schlüssel
gestartet werden darf.
Die Wegfahrsperre wird nach dem
Abziehen des Schlüssels aus dem
Zündschloss automatisch aktiviert.
Wenn die Kontrollleuchte d bei
eingeschalteter Zündung blinkt, liegt eine Störung des Systems vor. Der
Motor kann nicht gestartet werden.
Zündung ausschalten und Startver‐
such wiederholen.
Blinkt die Kontrollleuchte weiter,
versuchen Sie, den Motor unter
Verwendung des Zweitschlüssels zu
starten und nehmen Sie die Hilfe
einer Werkstatt in Anspruch.
Hinweis
Die Wegfahrsperre verriegelt nicht
die Türen. Das Fahrzeug nach dem
Verlassen nach Möglichkeit immer
verriegeln.
Die Diebstahlwarnanlage einschal‐
ten 3 23, 3 26.
Kontrollleuchte d 3 92.Außenspiegel
Asphärische Wölbung
Der konvexe Außenspiegel verfügt
über einen asphärischen Bereich und verkleinert den toten Winkel. DieForm des Spiegels lässt Gegen‐
stände kleiner erscheinen. Dies
beeinflusst das Abschätzen von
Entfernungen.
Elektrisches EinstellenGewünschten Außenspiegel durch
Drehen des Bedienelements nach
links (L) bzw. rechts (R) wählen.
Danach das Bedienelement schwen‐
ken, um den Spiegel einzustellen.
In Stellung 0 ist kein Spiegel ausge‐
wählt.
Klappbare Spiegel
Zur Sicherheit von Fußgängern klap‐
pen die Außenspiegel bei Anstoßen
aus ihrer Ausgangslage. Spiegel
durch leichten Druck auf das Spiegel‐ gehäuse wieder einrasten.
