OPEL ADAM 2017.5 Instruktionsbok

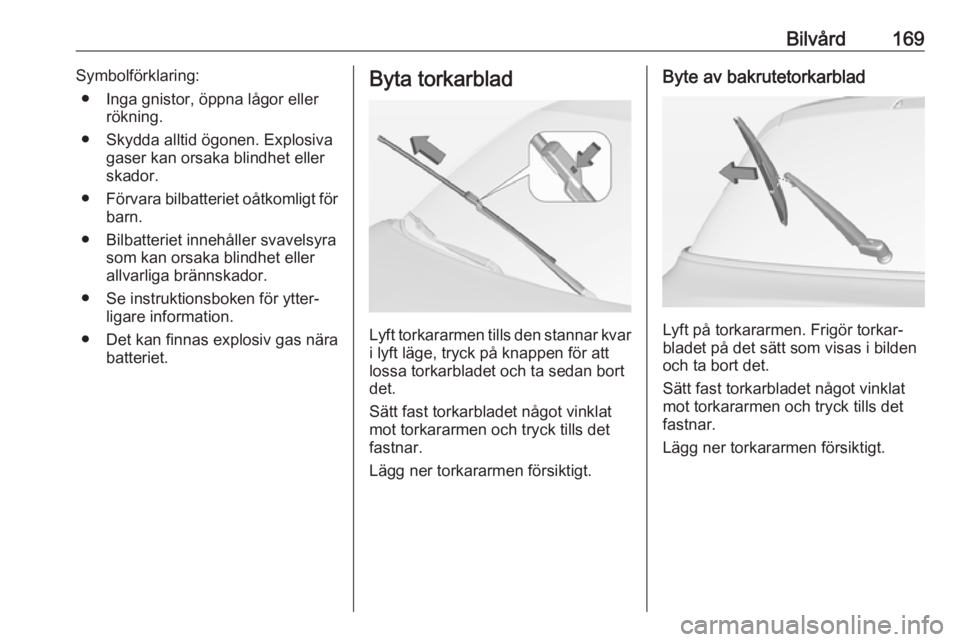

Bilvård169Symbolförklaring:● Inga gnistor, öppna lågor eller rökning.
● Skydda alltid ögonen. Explosiva gaser kan orsaka blindhet eller
skador.
● Förvara bilbatteriet oåtkomligt för
barn.
● Bilbatteriet innehåller svavelsyra som kan orsaka blindhet eller
allvarliga brännskador.
● Se instruktionsboken för ytter‐ ligare information.
● Det kan finnas explosiv gas nära batteriet.Byta torkarblad
Lyft torkararmen tills den stannar kvar
i lyft läge, tryck på knappen för att
lossa torkarbladet och ta sedan bort
det.
Sätt fast torkarbladet något vinklat
mot torkararmen och tryck tills det
fastnar.
Lägg ner torkararmen försiktigt.
Byte av bakrutetorkarblad
Lyft på torkararmen. Frigör torkar‐
bladet på det sätt som visas i bilden
och ta bort det.
Sätt fast torkarbladet något vinklat
mot torkararmen och tryck tills det
fastnar.
Lägg ner torkararmen försiktigt.

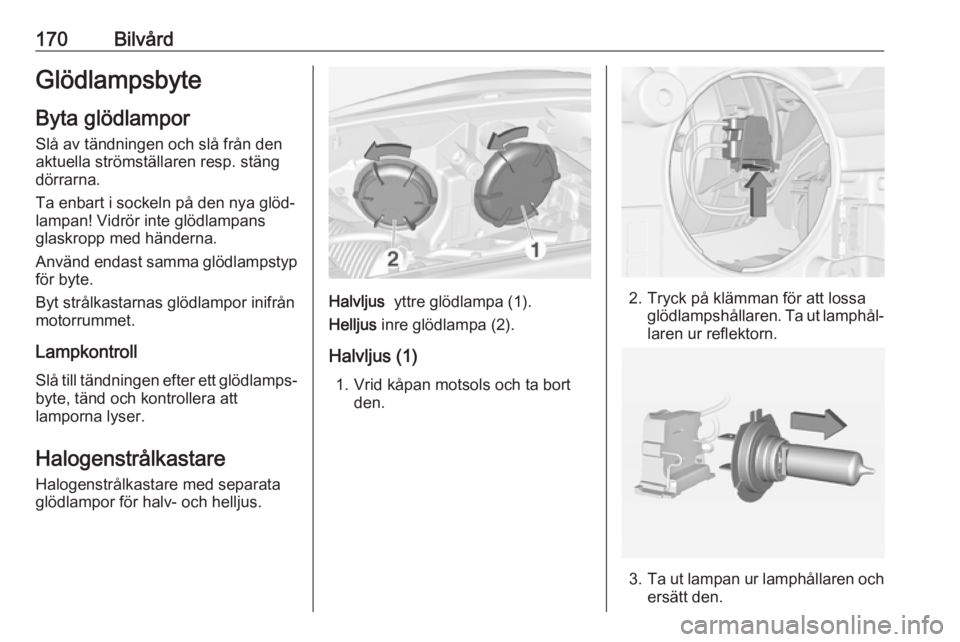

170BilvårdGlödlampsbyte
Byta glödlampor Slå av tändningen och slå från den
aktuella strömställaren resp. stäng
dörrarna.
Ta enbart i sockeln på den nya glöd‐
lampan! Vidrör inte glödlampans
glaskropp med händerna.
Använd endast samma glödlampstyp
för byte.
Byt strålkastarnas glödlampor inifrån
motorrummet.
Lampkontroll
Slå till tändningen efter ett glödlamps‐
byte, tänd och kontrollera att
lamporna lyser.
Halogenstrålkastare
Halogenstrålkastare med separata
glödlampor för halv- och helljus.
Halvljus yttre glödlampa (1).
Helljus inre glödlampa (2).
Halvljus (1) 1. Vrid kåpan motsols och ta bort den.2. Tryck på klämman för att lossa glödlampshållaren. Ta ut lamphål‐
laren ur reflektorn.
3. Ta ut lampan ur lamphållaren och
ersätt den.

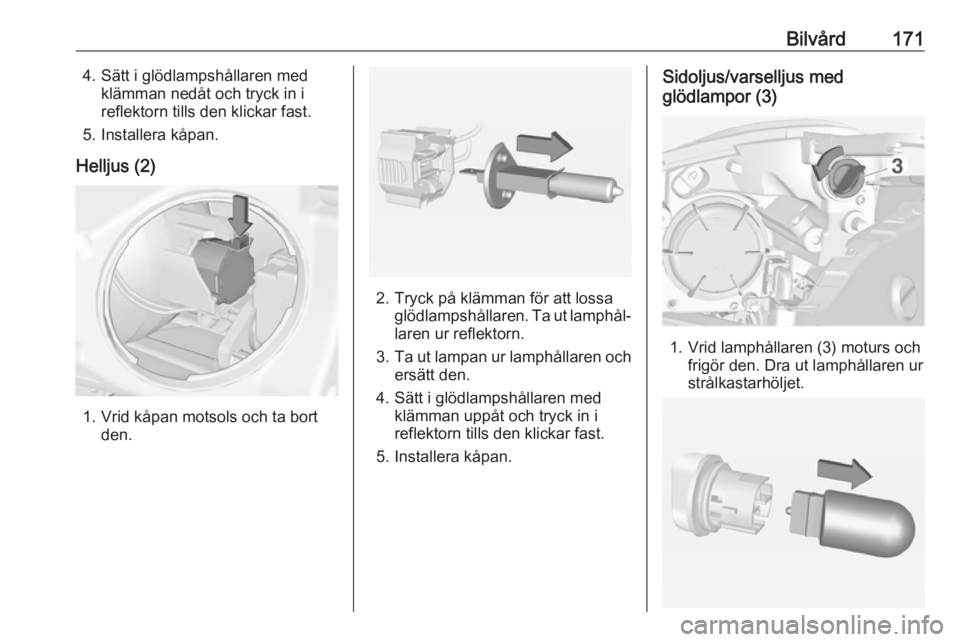

Bilvård1714. Sätt i glödlampshållaren medklämman nedåt och tryck in i
reflektorn tills den klickar fast.
5. Installera kåpan.
Helljus (2)
1. Vrid kåpan motsols och ta bort den.
2. Tryck på klämman för att lossaglödlampshållaren. Ta ut lamphål‐
laren ur reflektorn.
3. Ta ut lampan ur lamphållaren och
ersätt den.
4. Sätt i glödlampshållaren med klämman uppåt och tryck in i
reflektorn tills den klickar fast.
5. Installera kåpan.
Sidoljus/varselljus med
glödlampor (3)
1. Vrid lamphållaren (3) moturs och frigör den. Dra ut lamphållaren ur
strålkastarhöljet.

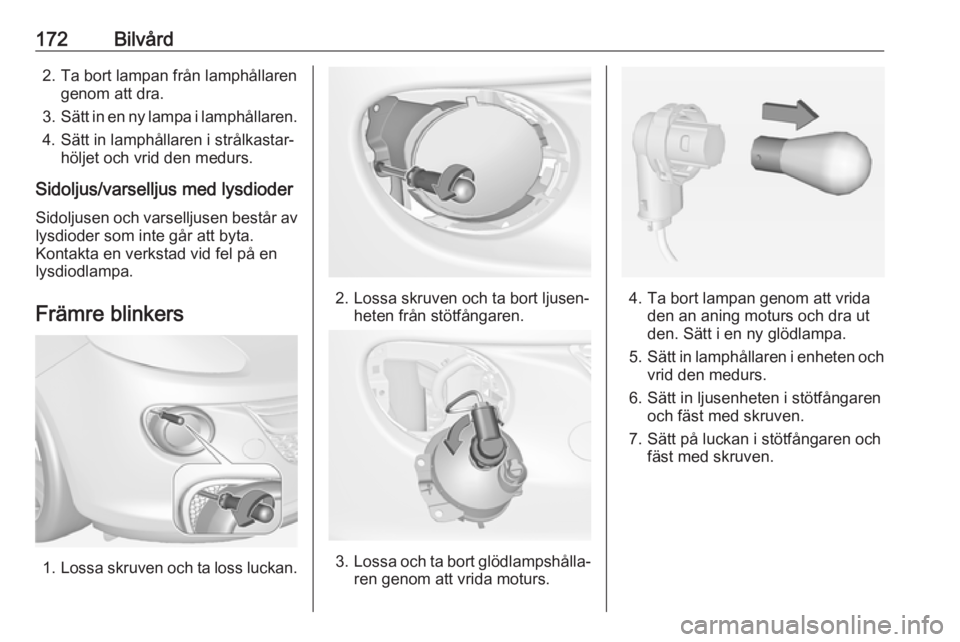

172Bilvård2. Ta bort lampan från lamphållarengenom att dra.
3. Sätt in en ny lampa i lamphållaren.
4. Sätt in lamphållaren i strålkastar‐ höljet och vrid den medurs.
Sidoljus/varselljus med lysdioder
Sidoljusen och varselljusen består av lysdioder som inte går att byta.
Kontakta en verkstad vid fel på en lysdiodlampa.
Främre blinkers
1. Lossa skruven och ta loss luckan.
2. Lossa skruven och ta bort ljusen‐
heten från stötfångaren.
3.Lossa och ta bort glödlampshålla‐
ren genom att vrida moturs.
4. Ta bort lampan genom att vrida den an aning moturs och dra ut
den. Sätt i en ny glödlampa.
5. Sätt in lamphållaren i enheten och
vrid den medurs.
6. Sätt in ljusenheten i stötfångaren och fäst med skruven.
7. Sätt på luckan i stötfångaren och fäst med skruven.

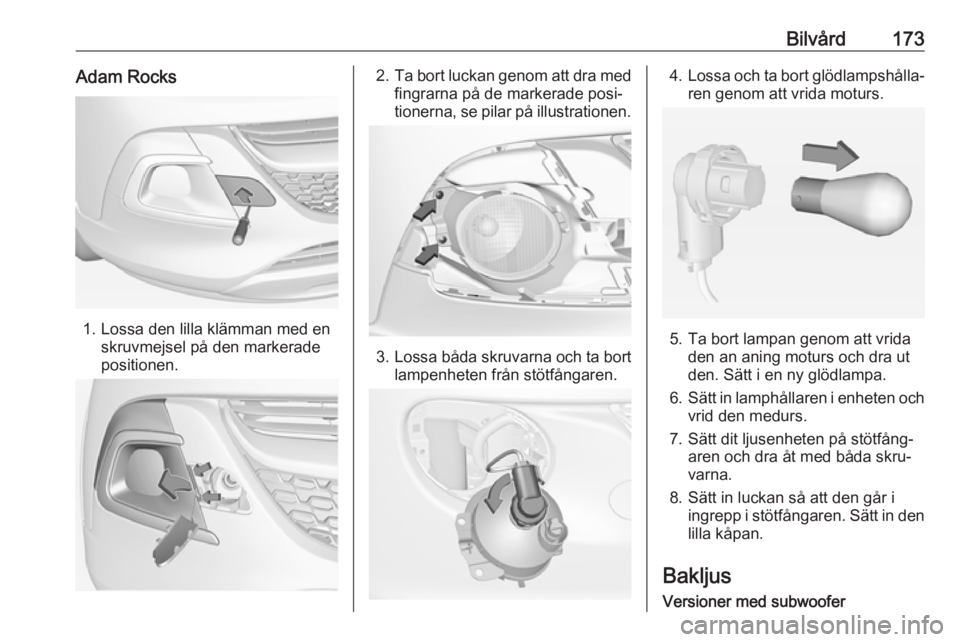

Bilvård173Adam Rocks
1. Lossa den lilla klämman med enskruvmejsel på den markerade
positionen.
2. Ta bort luckan genom att dra med
fingrarna på de markerade posi‐
tionerna, se pilar på illustrationen.
3. Lossa båda skruvarna och ta bort
lampenheten från stötfångaren.
4. Lossa och ta bort glödlampshålla‐
ren genom att vrida moturs.
5. Ta bort lampan genom att vrida den an aning moturs och dra ut
den. Sätt i en ny glödlampa.
6. Sätt in lamphållaren i enheten och
vrid den medurs.
7. Sätt dit ljusenheten på stötfång‐ aren och dra åt med båda skru‐
varna.
8. Sätt in luckan så att den går i ingrepp i stötfångaren. Sätt in den
lilla kåpan.
Bakljus
Versioner med subwoofer

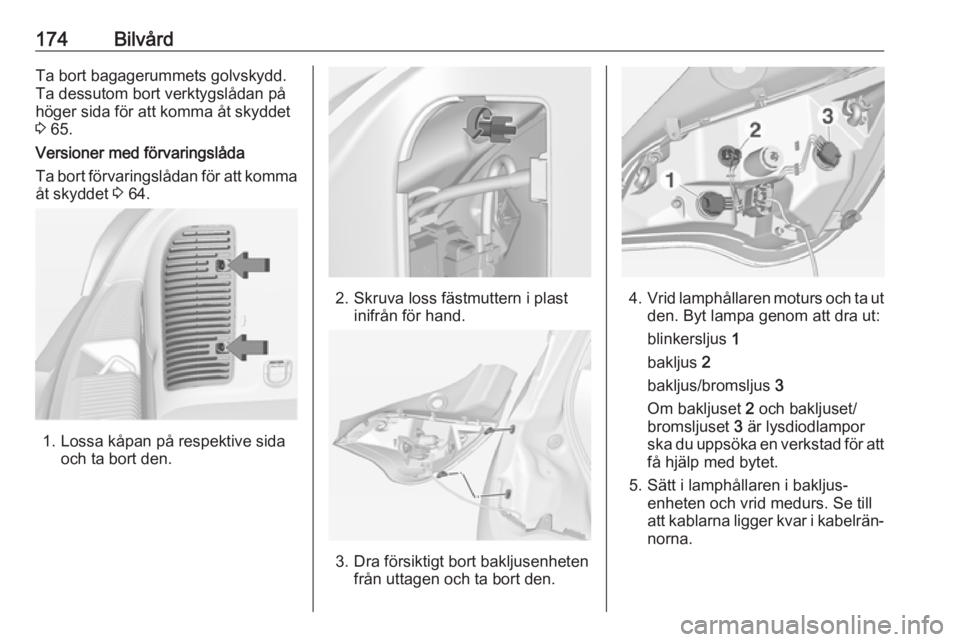

174BilvårdTa bort bagagerummets golvskydd.Ta dessutom bort verktygslådan på
höger sida för att komma åt skyddet
3 65.
Versioner med förvaringslåda
Ta bort förvaringslådan för att komma åt skyddet 3 64.
1. Lossa kåpan på respektive sida
och ta bort den.
2. Skruva loss fästmuttern i plastinifrån för hand.
3. Dra försiktigt bort bakljusenhetenfrån uttagen och ta bort den.
4. Vrid lamphållaren moturs och ta ut
den. Byt lampa genom att dra ut:
blinkersljus 1
bakljus 2
bakljus/bromsljus 3
Om bakljuset 2 och bakljuset/
bromsljuset 3 är lysdiodlampor
ska du uppsöka en verkstad för att få hjälp med bytet.
5. Sätt i lamphållaren i bakljus‐ enheten och vrid medurs. Se till
att kablarna ligger kvar i kabelrän‐ norna.

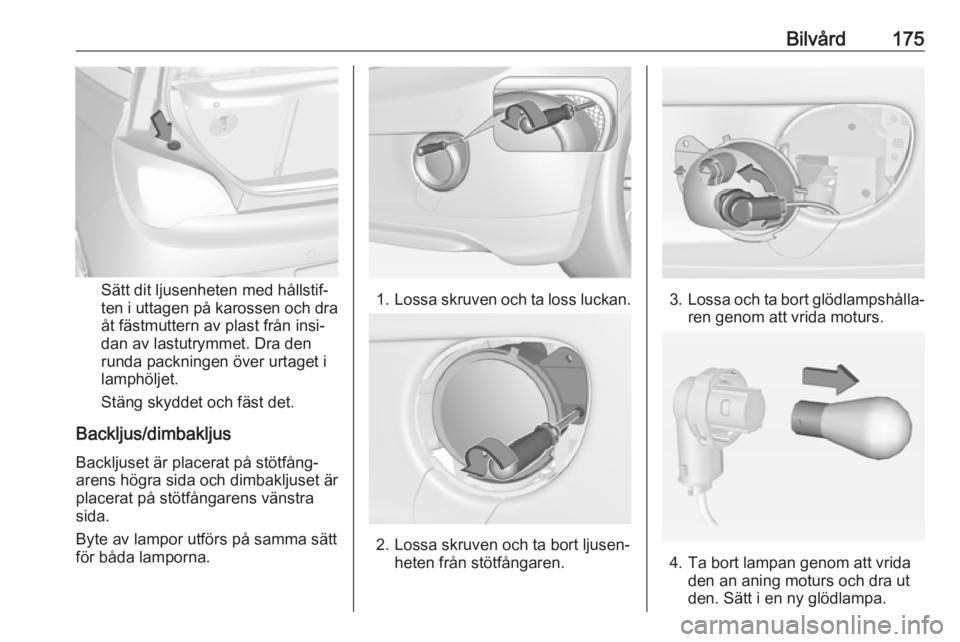

Bilvård175
Sätt dit ljusenheten med hållstif‐
ten i uttagen på karossen och dra
åt fästmuttern av plast från insi‐
dan av lastutrymmet. Dra den
runda packningen över urtaget i
lamphöljet.
Stäng skyddet och fäst det.
Backljus/dimbakljus Backljuset är placerat på stötfång‐
arens högra sida och dimbakljuset är
placerat på stötfångarens vänstra
sida.
Byte av lampor utförs på samma sätt
för båda lamporna.1. Lossa skruven och ta loss luckan.
2. Lossa skruven och ta bort ljusen‐
heten från stötfångaren.
3.Lossa och ta bort glödlampshålla‐
ren genom att vrida moturs.
4. Ta bort lampan genom att vrida den an aning moturs och dra ut
den. Sätt i en ny glödlampa.

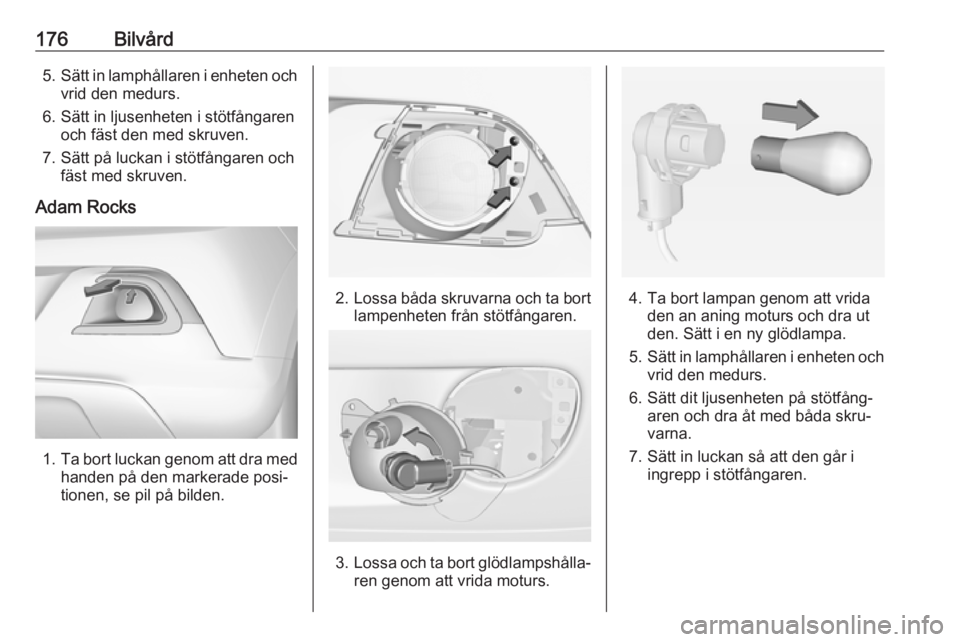

176Bilvård5.Sätt in lamphållaren i enheten och
vrid den medurs.
6. Sätt in ljusenheten i stötfångaren och fäst den med skruven.
7. Sätt på luckan i stötfångaren och fäst med skruven.
Adam Rocks
1. Ta bort luckan genom att dra med
handen på den markerade posi‐
tionen, se pil på bilden.
2. Lossa båda skruvarna och ta bort
lampenheten från stötfångaren.
3. Lossa och ta bort glödlampshålla‐
ren genom att vrida moturs.
4. Ta bort lampan genom att vrida den an aning moturs och dra ut
den. Sätt i en ny glödlampa.
5. Sätt in lamphållaren i enheten och
vrid den medurs.
6. Sätt dit ljusenheten på stötfång‐ aren och dra åt med båda skru‐
varna.
7. Sätt in luckan så att den går i ingrepp i stötfångaren.

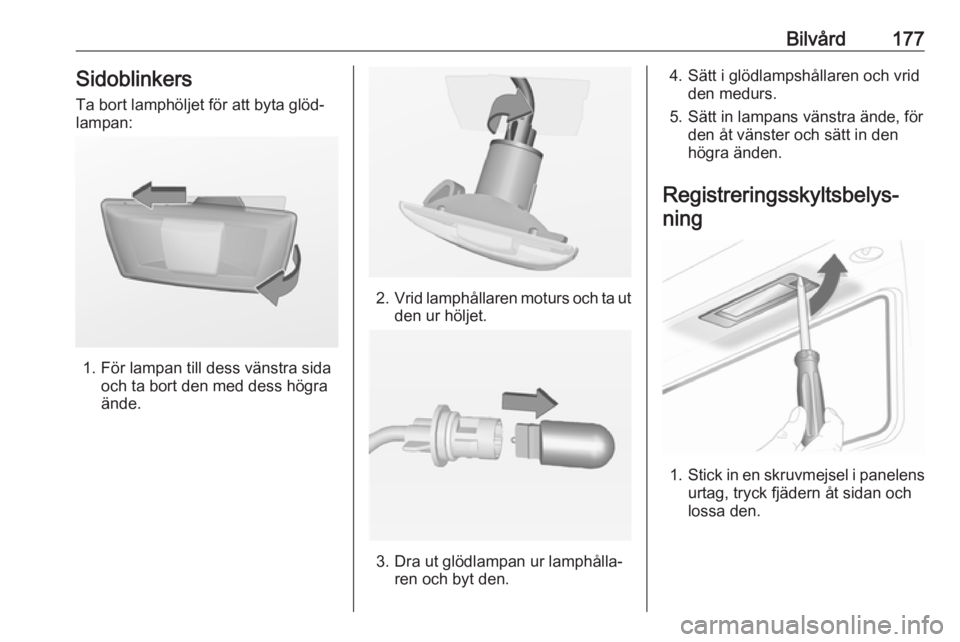

Bilvård177SidoblinkersTa bort lamphöljet för att byta glöd‐
lampan:
1. För lampan till dess vänstra sida och ta bort den med dess högra
ände.
2. Vrid lamphållaren moturs och ta ut
den ur höljet.
3. Dra ut glödlampan ur lamphålla‐ ren och byt den.
4. Sätt i glödlampshållaren och vridden medurs.
5. Sätt in lampans vänstra ände, för den åt vänster och sätt in den
högra änden.
Registreringsskyltsbelys‐ ning
1. Stick in en skruvmejsel i panelens
urtag, tryck fjädern åt sidan och
lossa den.

178Bilvård

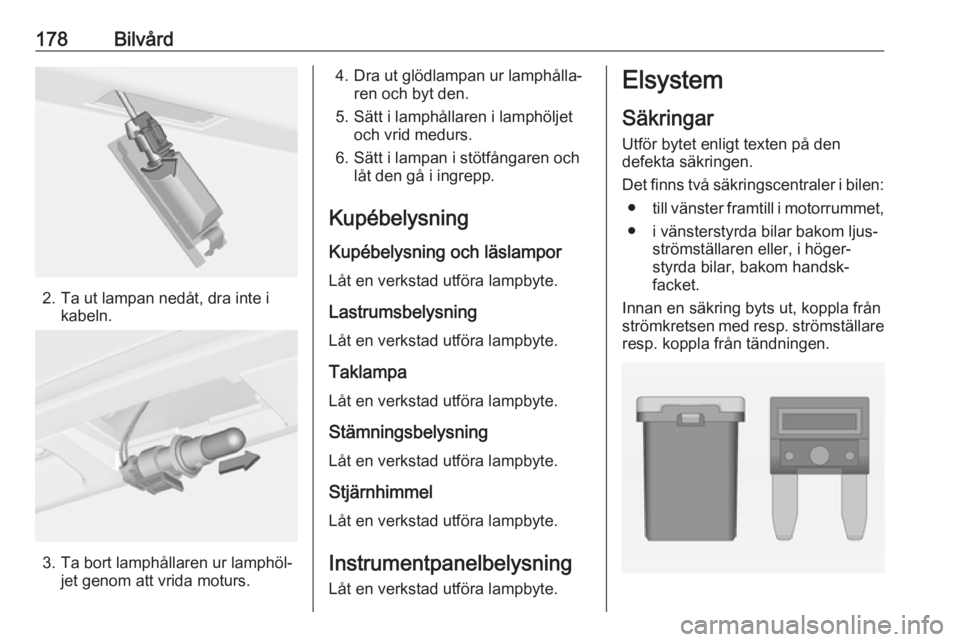

2. Ta ut lampan nedåt, dra inte ikabeln.
3. Ta bort lamphållaren ur lamphöl‐jet genom att vrida moturs.
4. Dra ut glödlampan ur lamphålla‐ren och byt den.
5. Sätt i lamphållaren i lamphöljet och vrid medurs.
6. Sätt i lampan i stötfångaren och låt den gå i ingrepp.
Kupébelysning Kupébelysning och läslamporLåt en verkstad utföra lampbyte.
Lastrumsbelysning Låt en verkstad utföra lampbyte.
Taklampa Låt en verkstad utföra lampbyte.
Stämningsbelysning Låt en verkstad utföra lampbyte.
Stjärnhimmel Låt en verkstad utföra lampbyte.
Instrumentpanelbelysning Låt en verkstad utföra lampbyte.Elsystem
Säkringar Utför bytet enligt texten på den
defekta säkringen.
Det finns två säkringscentraler i bilen: ● till vänster framtill i motorrummet,
● i vänsterstyrda bilar bakom ljus‐ strömställaren eller, i höger‐
styrda bilar, bakom handsk‐
facket.
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare
resp. koppla från tändningen.
