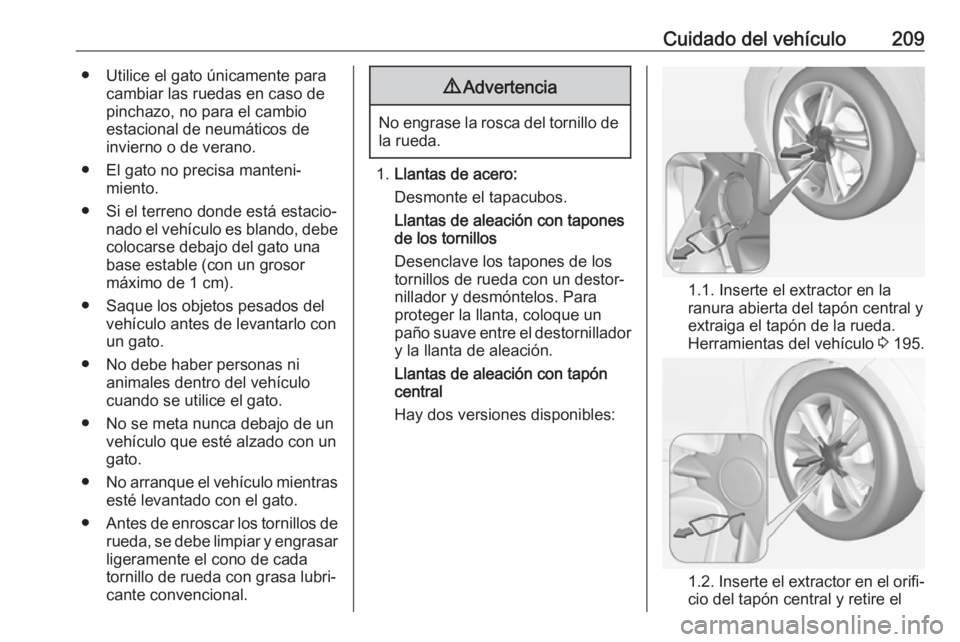

Page 211 of 259

Cuidado del vehículo209● Utilice el gato únicamente paracambiar las ruedas en caso depinchazo, no para el cambio
estacional de neumáticos de
invierno o de verano.
● El gato no precisa manteni‐ miento.
● Si el terreno donde está estacio‐ nado el vehículo es blando, debe
colocarse debajo del gato una
base estable (con un grosor
máximo de 1 cm).
● Saque los objetos pesados del vehículo antes de levantarlo con
un gato.
● No debe haber personas ni animales dentro del vehículo
cuando se utilice el gato.
● No se meta nunca debajo de un vehículo que esté alzado con un
gato.
● No arranque el vehículo mientras
esté levantado con el gato.
● Antes de enroscar los tornillos de
rueda, se debe limpiar y engrasarligeramente el cono de cada
tornillo de rueda con grasa lubri‐
cante convencional.9 Advertencia
No engrase la rosca del tornillo de
la rueda.
1. Llantas de acero:
Desmonte el tapacubos.
Llantas de aleación con tapones
de los tornillos
Desenclave los tapones de los
tornillos de rueda con un destor‐
nillador y desmóntelos. Para
proteger la llanta, coloque un
paño suave entre el destornillador
y la llanta de aleación.
Llantas de aleación con tapón
central
Hay dos versiones disponibles:
1.1. Inserte el extractor en la
ranura abierta del tapón central y
extraiga el tapón de la rueda.
Herramientas del vehículo 3 195.
1.2. Inserte el extractor en el orifi‐
cio del tapón central y retire el
Page 212 of 259

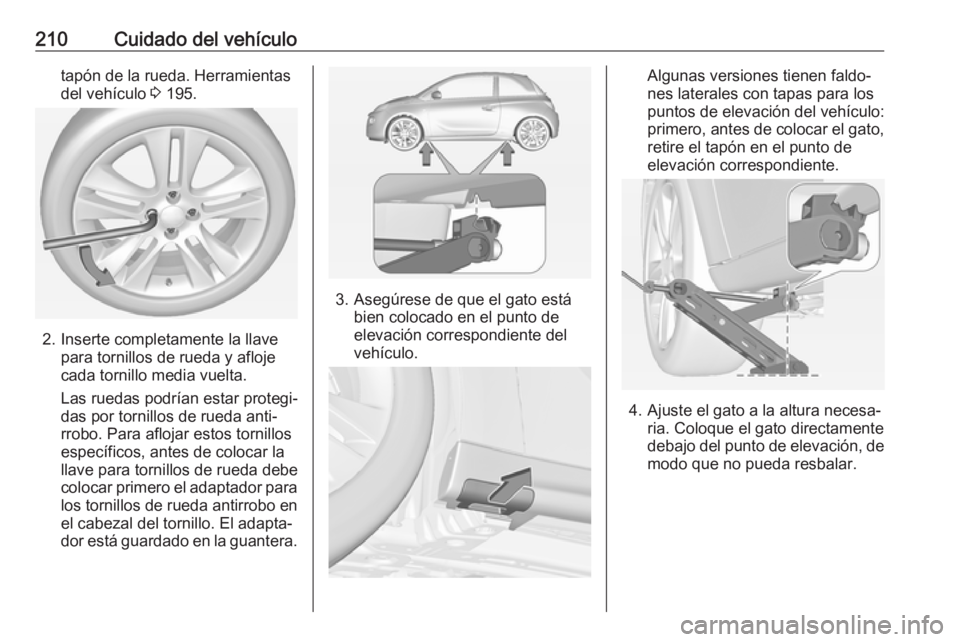

210Cuidado del vehículotapón de la rueda. Herramientas
del vehículo 3 195.
2. Inserte completamente la llave
para tornillos de rueda y afloje
cada tornillo media vuelta.
Las ruedas podrían estar protegi‐
das por tornillos de rueda anti‐
rrobo. Para aflojar estos tornillos
específicos, antes de colocar la
llave para tornillos de rueda debe
colocar primero el adaptador para
los tornillos de rueda antirrobo en
el cabezal del tornillo. El adapta‐
dor está guardado en la guantera.
3. Asegúrese de que el gato está bien colocado en el punto de
elevación correspondiente del
vehículo.
Algunas versiones tienen faldo‐
nes laterales con tapas para los
puntos de elevación del vehículo:
primero, antes de colocar el gato,
retire el tapón en el punto de
elevación correspondiente.
4. Ajuste el gato a la altura necesa‐ ria. Coloque el gato directamente
debajo del punto de elevación, de
modo que no pueda resbalar.
Page 213 of 259

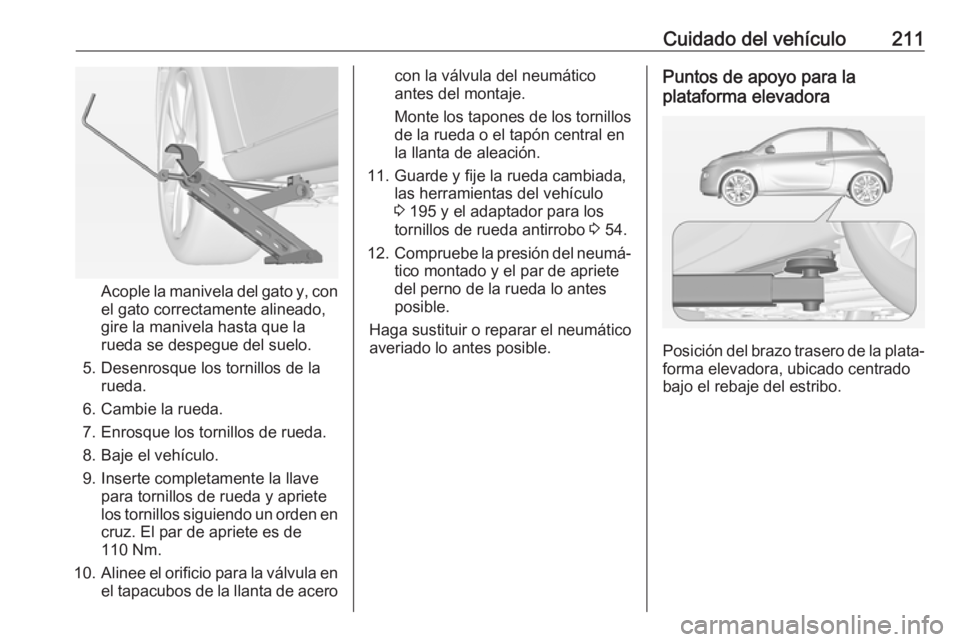

Cuidado del vehículo211
Acople la manivela del gato y, con
el gato correctamente alineado,
gire la manivela hasta que la
rueda se despegue del suelo.
5. Desenrosque los tornillos de la rueda.
6. Cambie la rueda.
7. Enrosque los tornillos de rueda.
8. Baje el vehículo.
9. Inserte completamente la llave para tornillos de rueda y apriete
los tornillos siguiendo un orden en cruz. El par de apriete es de
110 Nm.
10. Alinee el orificio para la válvula en
el tapacubos de la llanta de acero
con la válvula del neumático
antes del montaje.
Monte los tapones de los tornillos
de la rueda o el tapón central en
la llanta de aleación.
11. Guarde y fije la rueda cambiada, las herramientas del vehículo
3 195 y el adaptador para los
tornillos de rueda antirrobo 3 54.
12. Compruebe la presión del neumá‐
tico montado y el par de aprietedel perno de la rueda lo antes
posible.
Haga sustituir o reparar el neumático
averiado lo antes posible.Puntos de apoyo para la
plataforma elevadora
Posición del brazo trasero de la plata‐
forma elevadora, ubicado centrado
bajo el rebaje del estribo.

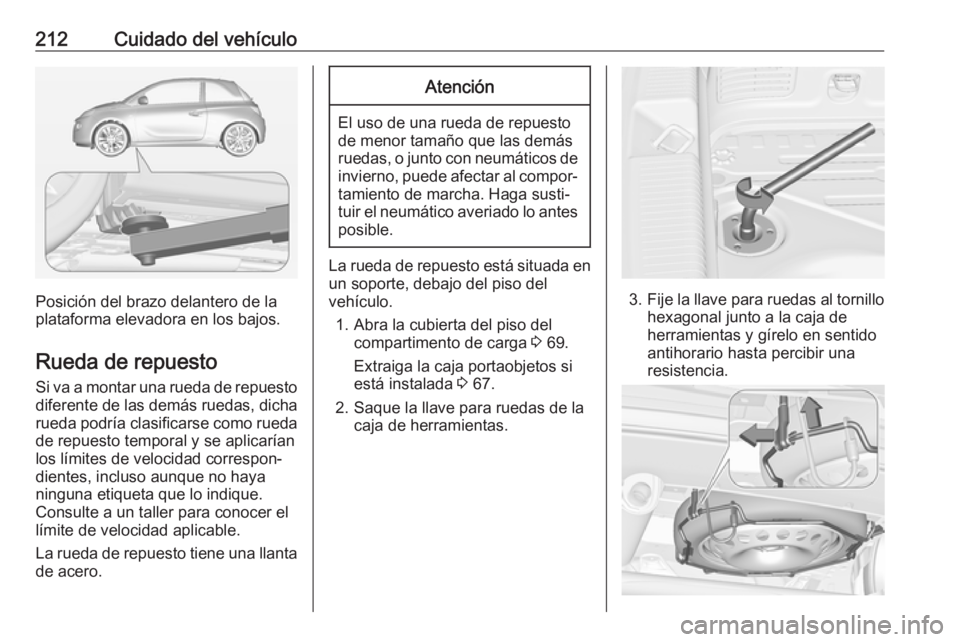

Page 214 of 259

212Cuidado del vehículo
Posición del brazo delantero de la
plataforma elevadora en los bajos.
Rueda de repuesto
Si va a montar una rueda de repuesto diferente de las demás ruedas, dicha
rueda podría clasificarse como rueda
de repuesto temporal y se aplicarían
los límites de velocidad correspon‐
dientes, incluso aunque no haya
ninguna etiqueta que lo indique.
Consulte a un taller para conocer el
límite de velocidad aplicable.
La rueda de repuesto tiene una llanta de acero.
Atención
El uso de una rueda de repuesto
de menor tamaño que las demás
ruedas, o junto con neumáticos de invierno, puede afectar al compor‐tamiento de marcha. Haga susti‐
tuir el neumático averiado lo antes posible.
La rueda de repuesto está situada enun soporte, debajo del piso del
vehículo.
1. Abra la cubierta del piso del compartimento de carga 3 69.
Extraiga la caja portaobjetos si
está instalada 3 67.
2. Saque la llave para ruedas de la caja de herramientas.
3.Fije la llave para ruedas al tornillo
hexagonal junto a la caja de
herramientas y gírelo en sentido
antihorario hasta percibir una
resistencia.
Page 215 of 259

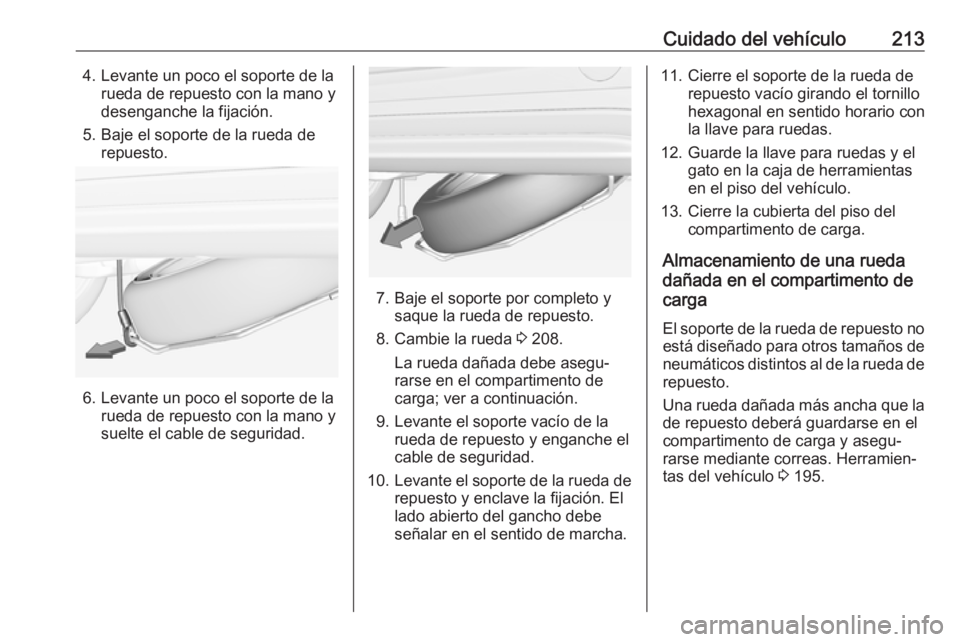

Cuidado del vehículo2134. Levante un poco el soporte de larueda de repuesto con la mano y
desenganche la fijación.
5. Baje el soporte de la rueda de repuesto.
6. Levante un poco el soporte de larueda de repuesto con la mano y
suelte el cable de seguridad.
7. Baje el soporte por completo y saque la rueda de repuesto.
8. Cambie la rueda 3 208.
La rueda dañada debe asegu‐
rarse en el compartimento de
carga; ver a continuación.
9. Levante el soporte vacío de la rueda de repuesto y enganche elcable de seguridad.
10. Levante el soporte de la rueda de
repuesto y enclave la fijación. El
lado abierto del gancho debe
señalar en el sentido de marcha.
11. Cierre el soporte de la rueda de repuesto vacío girando el tornillo
hexagonal en sentido horario con
la llave para ruedas.
12. Guarde la llave para ruedas y el gato en la caja de herramientas
en el piso del vehículo.
13. Cierre la cubierta del piso del compartimento de carga.
Almacenamiento de una rueda
dañada en el compartimento de
carga
El soporte de la rueda de repuesto no está diseñado para otros tamaños de neumáticos distintos al de la rueda de
repuesto.
Una rueda dañada más ancha que la de repuesto deberá guardarse en el
compartimento de carga y asegu‐
rarse mediante correas. Herramien‐
tas del vehículo 3 195.
Page 216 of 259

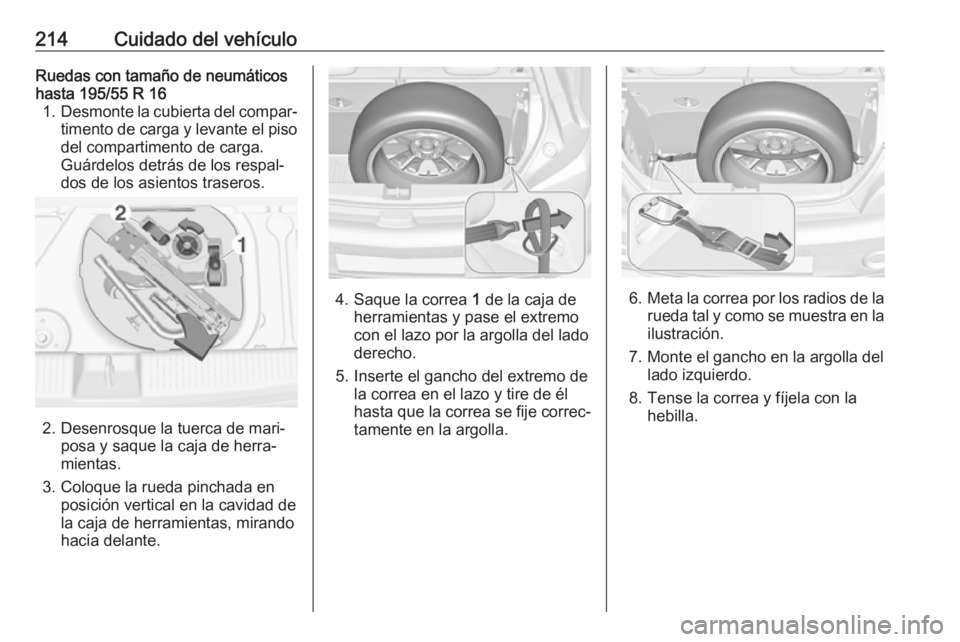

214Cuidado del vehículoRuedas con tamaño de neumáticoshasta 195/55 R 16 1. Desmonte la cubierta del compar‐
timento de carga y levante el piso del compartimento de carga.
Guárdelos detrás de los respal‐
dos de los asientos traseros.
2. Desenrosque la tuerca de mari‐ posa y saque la caja de herra‐
mientas.
3. Coloque la rueda pinchada en posición vertical en la cavidad de
la caja de herramientas, mirando
hacia delante.
4. Saque la correa 1 de la caja de
herramientas y pase el extremo
con el lazo por la argolla del lado
derecho.
5. Inserte el gancho del extremo de la correa en el lazo y tire de él
hasta que la correa se fije correc‐
tamente en la argolla.6. Meta la correa por los radios de la
rueda tal y como se muestra en la
ilustración.
7. Monte el gancho en la argolla del lado izquierdo.
8. Tense la correa y fíjela con la hebilla.
Page 217 of 259

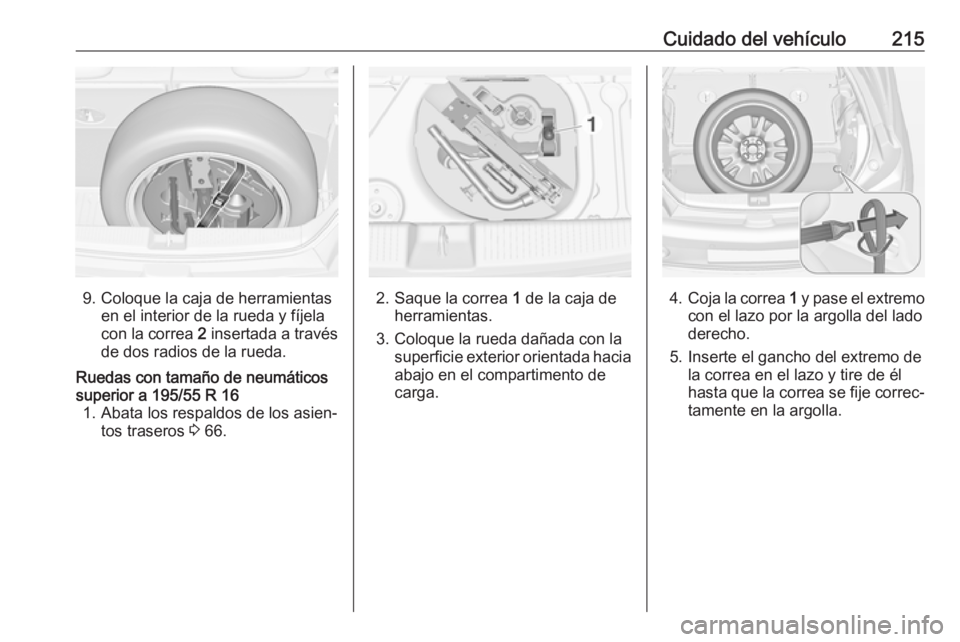

Cuidado del vehículo215
9. Coloque la caja de herramientasen el interior de la rueda y fíjela
con la correa 2 insertada a través
de dos radios de la rueda.
Ruedas con tamaño de neumáticos
superior a 195/55 R 16 1. Abata los respaldos de los asien‐ tos traseros 3 66.
2. Saque la correa 1 de la caja de
herramientas.
3. Coloque la rueda dañada con la superficie exterior orientada hacia
abajo en el compartimento de
carga.4. Coja la correa 1 y pase el extremo
con el lazo por la argolla del lado
derecho.
5. Inserte el gancho del extremo de la correa en el lazo y tire de él
hasta que la correa se fije correc‐ tamente en la argolla.
Page 218 of 259

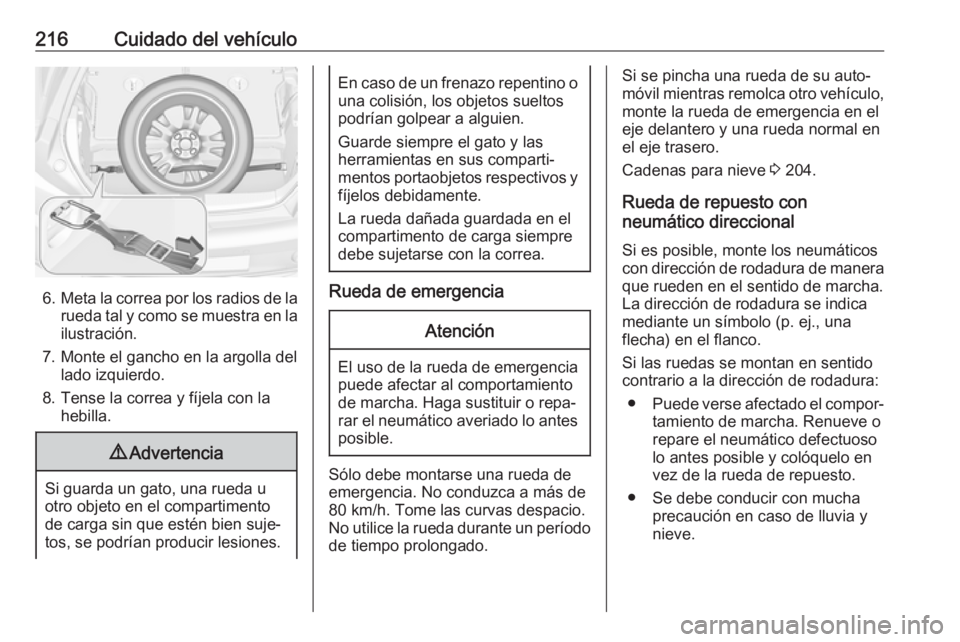

216Cuidado del vehículo
6.Meta la correa por los radios de la
rueda tal y como se muestra en la ilustración.
7. Monte el gancho en la argolla del lado izquierdo.
8. Tense la correa y fíjela con la hebilla.
9 Advertencia
Si guarda un gato, una rueda u
otro objeto en el compartimento
de carga sin que estén bien suje‐
tos, se podrían producir lesiones.
En caso de un frenazo repentino o una colisión, los objetos sueltos
podrían golpear a alguien.
Guarde siempre el gato y las
herramientas en sus comparti‐
mentos portaobjetos respectivos y
fíjelos debidamente.
La rueda dañada guardada en el
compartimento de carga siempre
debe sujetarse con la correa.
Rueda de emergencia
Atención
El uso de la rueda de emergencia
puede afectar al comportamiento
de marcha. Haga sustituir o repa‐
rar el neumático averiado lo antes posible.
Sólo debe montarse una rueda de
emergencia. No conduzca a más de
80 km/h. Tome las curvas despacio.
No utilice la rueda durante un período
de tiempo prolongado.
Si se pincha una rueda de su auto‐
móvil mientras remolca otro vehículo, monte la rueda de emergencia en el
eje delantero y una rueda normal en el eje trasero.
Cadenas para nieve 3 204.
Rueda de repuesto con
neumático direccional
Si es posible, monte los neumáticoscon dirección de rodadura de manera
que rueden en el sentido de marcha.
La dirección de rodadura se indica
mediante un símbolo (p. ej., una flecha) en el flanco.
Si las ruedas se montan en sentido
contrario a la dirección de rodadura:
● Puede verse afectado el compor‐
tamiento de marcha. Renueve o
repare el neumático defectuoso lo antes posible y colóquelo envez de la rueda de repuesto.
● Se debe conducir con mucha precaución en caso de lluvia y
nieve.
Page 219 of 259

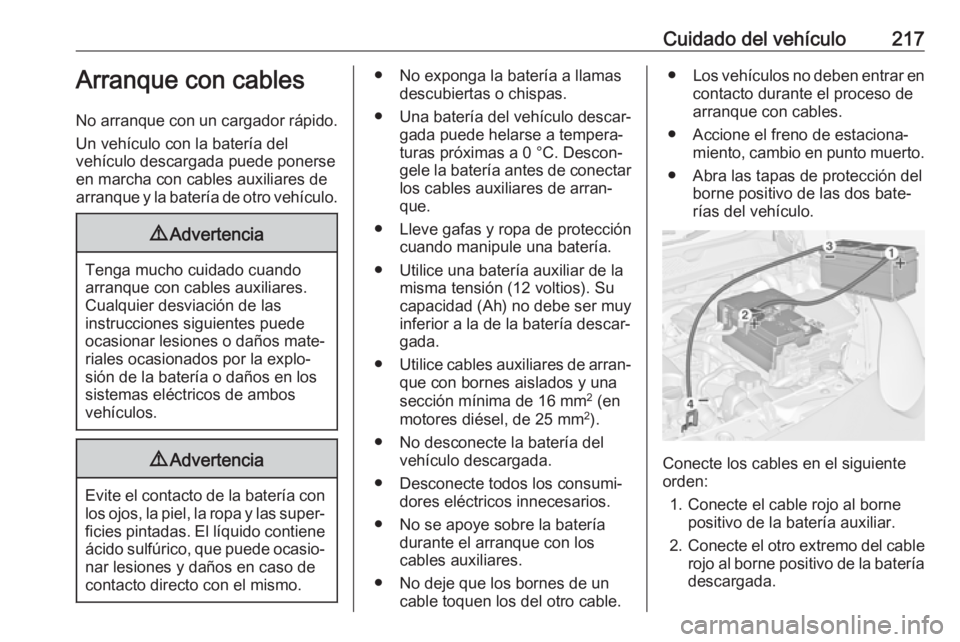

Cuidado del vehículo217Arranque con cables
No arranque con un cargador rápido. Un vehículo con la batería del
vehículo descargada puede ponerse
en marcha con cables auxiliares de
arranque y la batería de otro vehículo.9 Advertencia
Tenga mucho cuidado cuando
arranque con cables auxiliares.
Cualquier desviación de las
instrucciones siguientes puede
ocasionar lesiones o daños mate‐ riales ocasionados por la explo‐sión de la batería o daños en los
sistemas eléctricos de ambos
vehículos.
9 Advertencia
Evite el contacto de la batería con
los ojos, la piel, la ropa y las super‐
ficies pintadas. El líquido contieneácido sulfúrico, que puede ocasio‐
nar lesiones y daños en caso de
contacto directo con el mismo.
● No exponga la batería a llamas descubiertas o chispas.
● Una batería del vehículo descar‐ gada puede helarse a tempera‐
turas próximas a 0 °C. Descon‐ gele la batería antes de conectar los cables auxiliares de arran‐
que.
● Lleve gafas y ropa de protección cuando manipule una batería.
● Utilice una batería auxiliar de la misma tensión (12 voltios). Su
capacidad (Ah) no debe ser muy inferior a la de la batería descar‐
gada.
● Utilice cables auxiliares de arran‐
que con bornes aislados y una
sección mínima de 16 mm 2
(en
motores diésel, de 25 mm 2
).
● No desconecte la batería del vehículo descargada.
● Desconecte todos los consumi‐ dores eléctricos innecesarios.
● No se apoye sobre la batería durante el arranque con los
cables auxiliares.
● No deje que los bornes de un cable toquen los del otro cable.● Los vehículos no deben entrar en
contacto durante el proceso de arranque con cables.
● Accione el freno de estaciona‐ miento, cambio en punto muerto.
● Abra las tapas de protección del borne positivo de las dos bate‐
rías del vehículo.
Conecte los cables en el siguiente
orden:
1. Conecte el cable rojo al borne positivo de la batería auxiliar.
2. Conecte el otro extremo del cable
rojo al borne positivo de la batería descargada.
Page 220 of 259

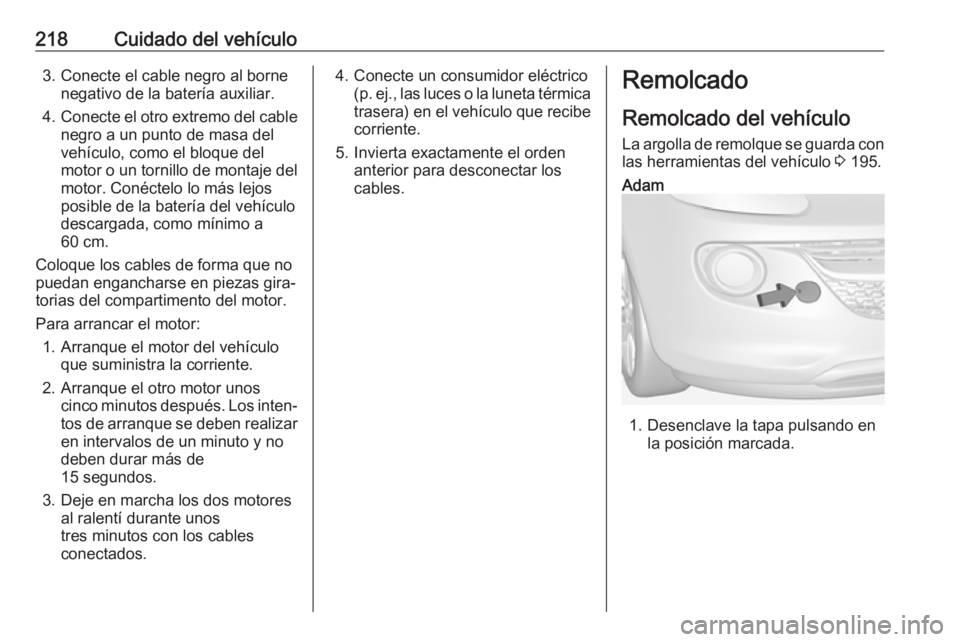

218Cuidado del vehículo3. Conecte el cable negro al bornenegativo de la batería auxiliar.
4. Conecte el otro extremo del cable
negro a un punto de masa del
vehículo, como el bloque del
motor o un tornillo de montaje del motor. Conéctelo lo más lejos
posible de la batería del vehículo
descargada, como mínimo a
60 cm.
Coloque los cables de forma que no
puedan engancharse en piezas gira‐
torias del compartimento del motor.
Para arrancar el motor: 1. Arranque el motor del vehículo que suministra la corriente.
2. Arranque el otro motor unos cinco minutos después. Los inten‐
tos de arranque se deben realizar en intervalos de un minuto y no
deben durar más de
15 segundos.
3. Deje en marcha los dos motores al ralentí durante unos
tres minutos con los cables
conectados.4. Conecte un consumidor eléctrico (p. ej., las luces o la luneta térmicatrasera) en el vehículo que recibe corriente.
5. Invierta exactamente el orden anterior para desconectar los
cables.Remolcado
Remolcado del vehículo
La argolla de remolque se guarda con las herramientas del vehículo 3 195.Adam
1. Desenclave la tapa pulsando en
la posición marcada.
