OPEL ADAM 2017.5 Ohjekirja (in Finnish)

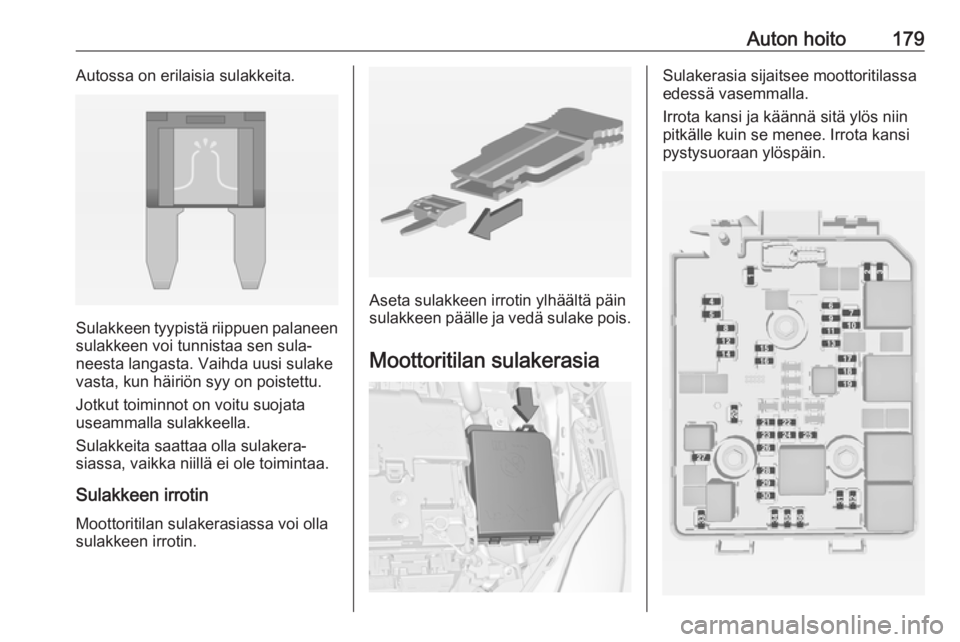

Auton hoito179Autossa on erilaisia sulakkeita.
Sulakkeen tyypistä riippuen palaneensulakkeen voi tunnistaa sen sula‐
neesta langasta. Vaihda uusi sulake
vasta, kun häiriön syy on poistettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Sulakkeen irrotin Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin.
Aseta sulakkeen irrotin ylhäältä päin
sulakkeen päälle ja vedä sulake pois.
Moottoritilan sulakerasia
Sulakerasia sijaitsee moottoritilassa
edessä vasemmalla.
Irrota kansi ja käännä sitä ylös niin
pitkälle kuin se menee. Irrota kansi
pystysuoraan ylöspäin.

180Auton hoitoNroVirtapiiri1–2Ulkopeilin kytkin3Korielektroniikan ohjausyksikkö4Käännettävä kattoluukku/
alustan ohjausyksikkö5ABS6Vasen päiväajovalo7–8Korielektroniikan ohjausyksikkö9Auton akun anturi10Ajovalojen korkeudensäätö/
TPMS/käännettävä kattoluukku11Takalasin pyyhin12Ikkunoiden huurteenpoisto13Oikea päiväajovalo14Peilien huurteenpoisto15–16Alustan ohjausyksikkö/LPG-
järjestelmä17Sisätaustapeili18Moottorin ohjausyksikköNroVirtapiiri19Polttoainepumppu20–21Ruiskutuspuola22–23Ruiskutusjärjestelmä24Pesulaitteisto25Valaistusjärjestelmä26Moottorin ohjausyksikkö27–28Moottorin ohjausyksikkö29Moottorin ohjausyksikkö30–31Vasen ajovalo32Oikea ajovalo33Moottorin ohjausyksikkö34Äänitorvi35Kytkin36–

Auton hoito181NroVirtapiiri1ABS-pumppu2Tuulilasinpyyhkimet3Puhallin4Kojetaulu5Jäähdytyspuhallin6–7Sähkötoiminen alipainepumppu8Jäähdytyspuhallin9Jäähdytyspuhallin10
––11Käynnistin
Kun vialliset sulakkeet on vaihdettu,
sulje sulakerasian kansi ja paina sitä, kunnes se lukittuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla
toimintahäiriö.

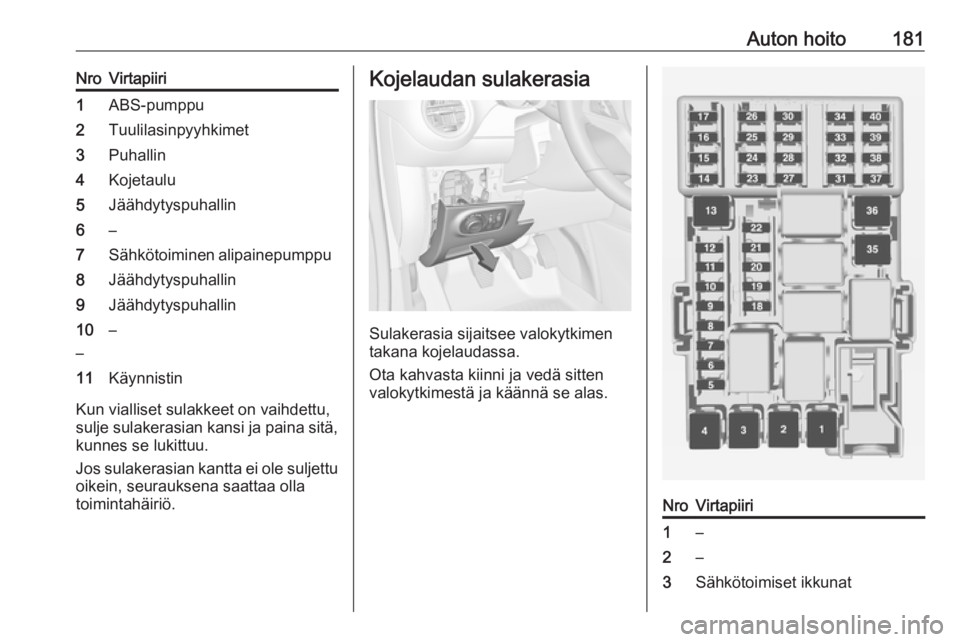

Kojelaudan sulakerasia
Sulakerasia sijaitsee valokytkimen
takana kojelaudassa.
Ota kahvasta kiinni ja vedä sitten
valokytkimestä ja käännä se alas.
NroVirtapiiri1–2–3Sähkötoimiset ikkunat

182Auton hoitoNroVirtapiiri4Jännitemuunnin5Korielektroniikan ohjausyk‐
sikkö 16Korielektroniikan ohjausyk‐
sikkö 27Korielektroniikan ohjausyk‐
sikkö 38Korielektroniikan ohjausyk‐
sikkö 49Korielektroniikan ohjausyk‐
sikkö 510Korielektroniikan ohjausyk‐
sikkö 611Korielektroniikan ohjausyk‐
sikkö 712Korielektroniikan ohjausyk‐
sikkö 813–14Takaluukku15Vianmääritysliitin16Datalinkkiliitäntä17SytytystäNroVirtapiiri18Ilmastointilaite19Äänentoistojärjestelmän
vahvistin20Pysäköintitutka21Jarrukytkin22Audiojärjestelmä23Näyttö24–25Onstar26Kojetaulu27Kuljettajan istuimen lämmitys28–29–30Kojetaulu31Äänitorvi32Etumatkustajan istuimen
lämmitys33Lämmitettävä ohjauspyörä34–35–NroVirtapiiri36–37Takalasin pyyhin38Savukkeensytytin39–40–

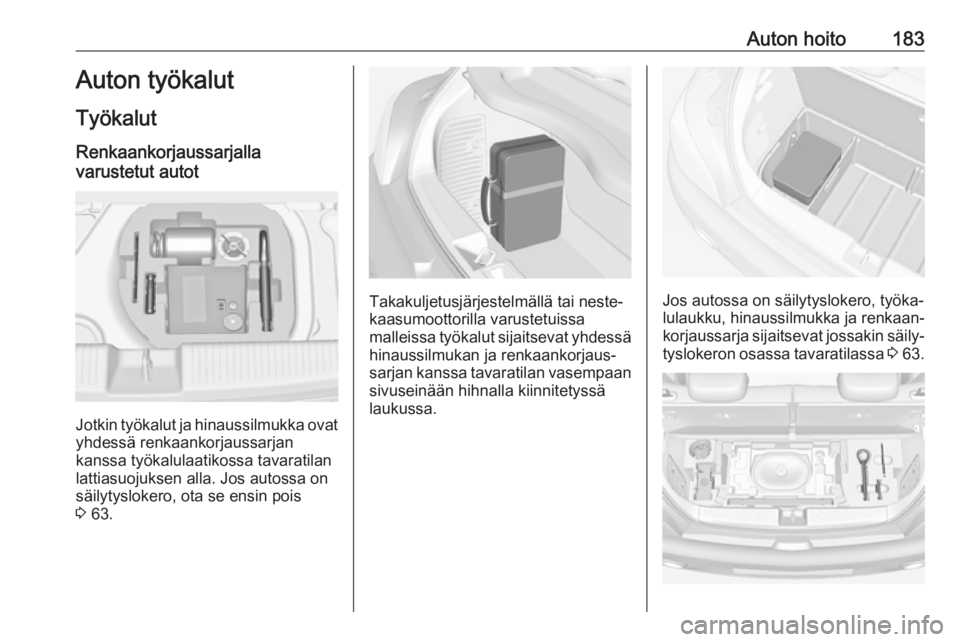

Auton hoito183Auton työkalut
Työkalut Renkaankorjaussarjalla
varustetut autot
Jotkin työkalut ja hinaussilmukka ovat yhdessä renkaankorjaussarjan
kanssa työkalulaatikossa tavaratilan
lattiasuojuksen alla. Jos autossa on
säilytyslokero, ota se ensin pois
3 63.
Takakuljetusjärjestelmällä tai neste‐
kaasumoottorilla varustetuissa
malleissa työkalut sijaitsevat yhdessä
hinaussilmukan ja renkaankorjaus‐
sarjan kanssa tavaratilan vasempaan
sivuseinään hihnalla kiinnitetyssä
laukussa.Jos autossa on säilytyslokero, työka‐
lulaukku, hinaussilmukka ja renkaan‐
korjaussarja sijaitsevat jossakin säily‐ tyslokeron osassa tavaratilassa 3 63.

184Auton hoitoSubwoofer-lokerolla varustetussa
mallissa työkalut ja hinaussilmukka
sijaitsevat yhdessä renkaankorjaus‐
sarjan ja varoituskolmion kanssa
lattian päällisen alla olevassa loke‐
rossa. Irrota lattian suojus pois tieltä:
käännä takaosa eteen ja vedä suojus
taakse 3 65.
Varapyörällä varustetut autot
Tunkki, pyöränpulttiavain, työkalut ja
kaksi hihnaa rikkoutuneen pyörän
kiinnittämistä varten ovat työkaluloke‐
rikossa tavaratilan lattian päällisen
alla 3 65.
Vanteet ja renkaat
Renkaiden ja vanteiden kunto Ylitä reunakivi hitaasti ja mahdollisim‐
man kohtisuorassa. Terävien reuno‐
jen yli ajaminen voi aiheuttaa vauri‐
oita renkaisiin ja vanteisiin. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko
renkaissa vaurioita. Jos vaurioita tai
epätavallista kulumista esiintyy,
käänny korjaamon puoleen.
Suosittelemme, että etu- ja takapyö‐
riä ei vaihdeta keskenään, koska se
saattaisi vaikuttaa ajovakauteen.
Käytä vähemmän kuluneita renkaita
aina taka-akselilla.
Talvirenkaat Talvirenkaat parantavat ajoturvalli‐
suutta alle 7 °C:n lämpötiloissa ja ne
on siksi asennettava kaikkiin pyöriin.
Kaikkia rengaskokoja saa käyttää
talvirenkaina 3 224.
Rengaskoko 185/60 R 15 on sallittu
vain talvirenkaaksi.Nopeustarra on kiinnitettävä maakoh‐
taisten määräysten mukaan kuljetta‐
jan näkökenttään.
Rengasmerkinnät
Esim. 195/55 R 16 95 H195:renkaan leveys, mm55:renkaan poikkileikkaussuhde
(renkaan korkeuden suhde
renkaan leveyteen), %R:vyörakenne: VyörengasRF:tyyppi: RunFlat, turvarakenne16:vanteen halkaisija, tuumaa95:kantavuusindeksi, esim. 95
vastaa 690 kg:aaH:nopeusluokan kirjainmerkintä
Nopeusluokkien merkinnät:
Q:enintään 160 km/hS:enintään 180 km/hT:enintään 190 km/hH:enintään 210 km/hV:enintään 240 km/hW:enintään 270 km/h
Valitse auton maksiminopeuteen soveltuva rengas.

Auton hoito185Maksiminopeus on saavutettavissa
omamassalla kuljettajan kanssa
( 75 kg) plus 125 kg:n hyötykuormalla.
Lisävarusteet voivat alentaa auton
maksiminopeutta.
Suorituskyky 3 220.
Pyörimissuunnan merkinnällä
varustetut renkaat
Pyörimissuunnan merkinnällä varus‐
tetut renkaat tulee asentaa siten, että ne pyörivät oikeaan suuntaan.
Oikean pyörimissuunnan osoittaa
renkaan sivuun merkitty symboli
(esim. nuoli).
Rengaspaine Tarkasta rengaspaine kylmistä
renkaista vähintään 14 päivän välein
ja aina ennen pitkälle ajomatkalle
lähtöä. Muista myös varapyörä.
Tämä koskee myös rengaspaineiden
valvonnalla varustettuja autoja.
Kierrä venttiilin suojus irti.
Rengaspaine 3 224.

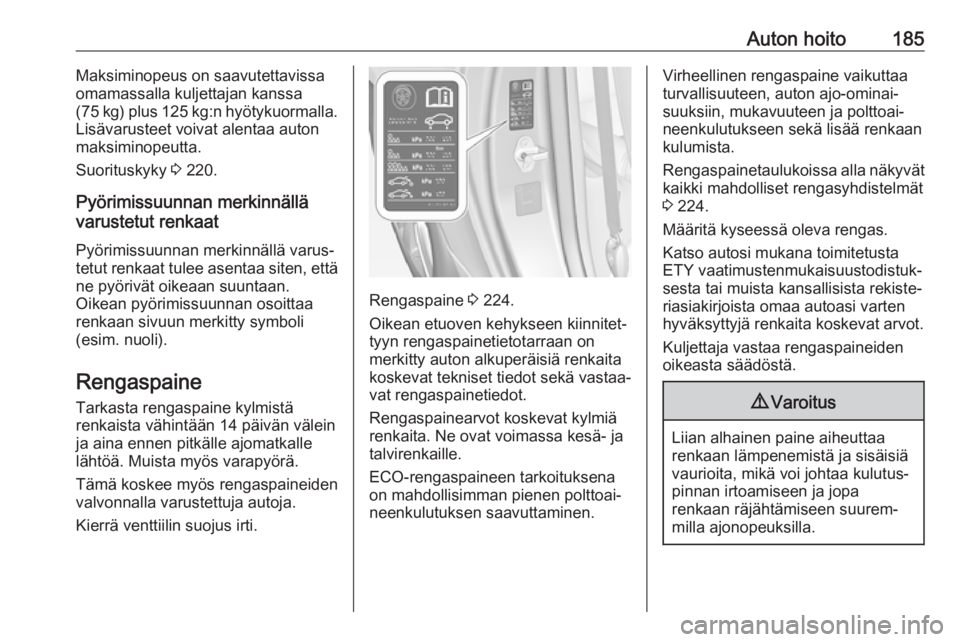

Oikean etuoven kehykseen kiinnitet‐
tyyn rengaspainetietotarraan on
merkitty auton alkuperäisiä renkaita
koskevat tekniset tiedot sekä vastaa‐
vat rengaspainetiedot.
Rengaspainearvot koskevat kylmiä
renkaita. Ne ovat voimassa kesä- ja
talvirenkaille.
ECO-rengaspaineen tarkoituksena
on mahdollisimman pienen polttoai‐
neenkulutuksen saavuttaminen.
Virheellinen rengaspaine vaikuttaa
turvallisuuteen, auton ajo-ominai‐
suuksiin, mukavuuteen ja polttoai‐
neenkulutukseen sekä lisää renkaan
kulumista.
Rengaspainetaulukoissa alla näkyvät
kaikki mahdolliset rengasyhdistelmät
3 224.
Määritä kyseessä oleva rengas.
Katso autosi mukana toimitetusta ETY vaatimustenmukaisuustodistuk‐
sesta tai muista kansallisista rekiste‐
riasiakirjoista omaa autoasi varten
hyväksyttyjä renkaita koskevat arvot.
Kuljettaja vastaa rengaspaineiden oikeasta säädöstä.9 Varoitus
Liian alhainen paine aiheuttaa
renkaan lämpenemistä ja sisäisiä
vaurioita, mikä voi johtaa kulutus‐
pinnan irtoamiseen ja jopa
renkaan räjähtämiseen suurem‐
milla ajonopeuksilla.

186Auton hoito9Varoitus
Joidenkin renkaiden rengaspaine‐
taulukossa oleva suositeltu
rengaspaine saattaa olla
suurempi kuin renkaassa oleva
suurin rengaspaine. Älä milloin‐
kaan ylitä renkaassa mainittua
suurinta rengaspainetta.
Jos rengaspainetta on vähennettävä
tai lisättävä, katkaise sytytysvirta.
Säädettyäsi rengaspaineen kytke
sytytysvirta ja valitse vastaava asetus sivulta Renkaiden kuormitus kuljetta‐
jan tietokeskuksessa (DIC) 3 89.
Riippuvuus lämpötilasta Rengaspaine riippuu renkaan lämpö‐
tilasta. Ajon aikana renkaan lämpötila ja paine kasvavat. Rengastietotar‐
rassa ja rengaspainetaulukossa
annetut rengaspainearvot koskevat
kylmiä renkaita, mikä tarkoittaa
lämpötilaa 20 °C.
Paine kasvaa lähes 10 kPa jokaista
10 °C lämpötilan nousua kohden.
Tämä on otettava huomioon tarkistet‐
taessa lämpimiä renkaita.
Kuljettajan tietokeskuksessa näytetty
rengaspainearvo ilmoittaa todellisen
rengaspaineen. Jäähtyneen renkaan
arvo on pienempi, eikä se tarkoita
ilmavuotoa.
Rengaspaineiden valvontajärjestelmä
Rengaspaineiden valvontajärjes‐
telmä valvoo tietystä ajonopeudesta
alkaen kaikkien neljän renkaan
painetta kerran minuutissa.Huomio
Rengaspaineiden valvontajärjes‐
telmä varoittaa vain alhaisesta
rengaspaineesta. Se ei korvaa
kuljettajan tekemää säännöllistä rengashuoltoa.
Kaikissa pyörissä on oltava painean‐
turit ja renkaissa on oltava ohjeiden
mukainen rengaspaine.
Huomautus
Maissa, joissa lainsäädäntö edellyt‐
tää rengaspaineiden valvontajärjes‐
telmän käyttöä, auton tyyppihyväk‐
syntä on voimassa vain käytet‐
täessä paineantureilla varustettuja
vanteita.

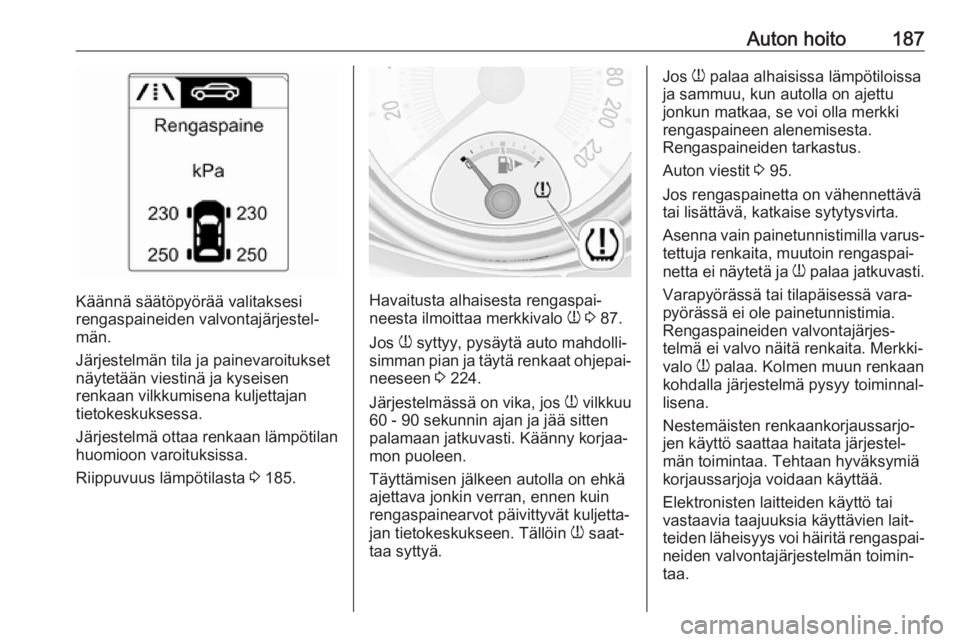

Senhetkiset rengaspaineet voidaan
näyttää kuljettajan tietokeskuksen
valikossa Asetukset.
Valikko voidaan valita painamalla
suuntavilkkuvivun painikkeita.
Valitse Asetukset X painamalla
MENU .

Auton hoito187
Käännä säätöpyörää valitaksesi
rengaspaineiden valvontajärjestel‐
män.
Järjestelmän tila ja painevaroitukset
näytetään viestinä ja kyseisen
renkaan vilkkumisena kuljettajan
tietokeskuksessa.
Järjestelmä ottaa renkaan lämpötilan
huomioon varoituksissa.
Riippuvuus lämpötilasta 3 185.Havaitusta alhaisesta rengaspai‐
neesta ilmoittaa merkkivalo w 3 87.
Jos w syttyy, pysäytä auto mahdolli‐
simman pian ja täytä renkaat ohjepai‐
neeseen 3 224.
Järjestelmässä on vika, jos w vilkkuu
60 - 90 sekunnin ajan ja jää sitten
palamaan jatkuvasti. Käänny korjaa‐
mon puoleen.
Täyttämisen jälkeen autolla on ehkä
ajettava jonkin verran, ennen kuin
rengaspainearvot päivittyvät kuljetta‐
jan tietokeskukseen. Tällöin w saat‐
taa syttyä.
Jos w palaa alhaisissa lämpötiloissa
ja sammuu, kun autolla on ajettu
jonkun matkaa, se voi olla merkki
rengaspaineen alenemisesta.
Rengaspaineiden tarkastus.
Auton viestit 3 95.
Jos rengaspainetta on vähennettävä
tai lisättävä, katkaise sytytysvirta.
Asenna vain painetunnistimilla varus‐ tettuja renkaita, muutoin rengaspai‐
netta ei näytetä ja w palaa jatkuvasti.
Varapyörässä tai tilapäisessä vara‐
pyörässä ei ole painetunnistimia.
Rengaspaineiden valvontajärjes‐
telmä ei valvo näitä renkaita. Merkki‐
valo w palaa. Kolmen muun renkaan
kohdalla järjestelmä pysyy toiminnal‐
lisena.
Nestemäisten renkaankorjaussarjo‐
jen käyttö saattaa haitata järjestel‐
män toimintaa. Tehtaan hyväksymiä
korjaussarjoja voidaan käyttää.
Elektronisten laitteiden käyttö tai
vastaavia taajuuksia käyttävien lait‐
teiden läheisyys voi häiritä rengaspai‐ neiden valvontajärjestelmän toimin‐
taa.

188Auton hoitoAina kun renkaat vaihdetaan, rengas‐
paineiden valvontajärjestelmän antu‐
rit on irrotettava ja huollettava.
Ruuvattava anturi; vaihda venttiilin
sisäosa ja tiivisterengas. Paikalleen
painettava anturi; vaihda koko venttii‐ linvarsi.
Auton kuormitustila
Säädä rengaspaineet kuormituksen
mukaisesti rengastietotarran tai
rengaspainetaulukon mukaisesti
3 224 ja valitse sopiva asetus vali‐
kosta Renk. Kuorma kuljettajan tieto‐
keskuksessa Asetukset 3 89. Tätä
asetusta käytetään rengaspaineen
varoitusten viitearvona.
Renk. Kuorma -valikko tulee näkyviin
ainoastaan, jos auto on paikallaan ja
seisontajarru on käytössä. Automaat‐
tivaihteistolla varustetuissa autoissa
valintavivun on oltava P-asennossa.
Valitse:
● Kevyt , jotta rengaspaineet ovat
mukavimmillaan enintään
3 henkilölle.
● Eco , jotta rengaspaineet ovat
ympäristöystävälliset autossa,
jossa matkustaa enintään
3 henkilöä.
● Maksimi enimmäiskuormitusta
varten.
Rengaspaineanturien
täsmäytysprosessi
Jokaisessa TPMS-anturissa on yksi‐
löllinen tunnuskoodi. Tunnistuskoodi
on täsmäytettävä uuden renkaan/
pyörän paikkaan renkaiden kierto‐
vaihdon tai koko pyöräkerran vaihdon jälkeen ja jos vähintään yksi TPMS-
anturi vaihdetaan. TPMS-anturin
täsmäytysprosessi tulee myös suorit‐
taa aina kun varapyörän tilalle on
vaihdettu varsinainen pyörä, jossa on
TPMS-anturi.
Toimintahäiriön merkkivalon w ja
varoitusviestin tai -koodin tulee
sammua seuraavan käynnistyssyklin
yhteydessä. Anturit täsmäytetään
renkaan/vanteen sijainnin kanssa
ohjelmointityökalulla seuraavassa
järjestyksessä: vasen etupyörä, oikea etupyörä, oikea takapyörä ja vasen
takapyörä. Aktiivisen paikan suunta‐
vilkku palaa, kunnes anturi on
täsmäytetty.
Ota yhteys korjaamoon huoltoa
varten. Ensimmäisen pyörän paikan
täsmäyttämiseen on aikaa 2 minuut‐
tia ja yhteensä kaikkien neljän pyörän paikan täsmäyttämiseen on aikaa 5
minuuttia. Jos tämä aika ei riitä,
täsmäytys päättyy ja se on aloitettava
uudelleen.
