OPEL ADAM 2017.5 Ohjekirja (in Finnish)

Ajaminen ja käyttö139Poiskytkentä
ESC ja TC voidaan kytkeä pois
päältä:
● paina b vähintään viiden sekun‐
nin ajan: ESC ja TC kytkeytyvät
molemmat pois päältä. t syttyy ja
kuljettajan tietokeskuksessa
näkyy tilaa koskeva viesti.
● Paina b lyhyesti kytkeäksesi vain
luistonestojärjestelmän pois
päältä: TC on pois päältä mutta
ESC on aktiivinen. Kun TC on
poiskytkettynä, kuljettajan tieto‐
keskuksessa näkyy tilaa koskeva
viesti.
Jos auto joutuu luiston rajatilantee‐
seen ESC:n ollessa poiskytkettynä,
järjestelmä aktivoi ESC:n automaatti‐ sesti uudelleen rajatilanteen ajaksi,
kun jarrupoljinta painetaan kerran.
ESC aktivoidaan uudelleen paina‐
malla uudelleen b. Jos TC-järjes‐
telmä poistettiin aiemmin käytöstä,
sekä TC että ESC aktivoidaan uudel‐
leen. Kuljettajan tietokeskuksessa
näkyy tilaa koskeva viesti ja t
sammuu, kun sekä TC että ESC akti‐ voidaan uudelleen.
ESC aktivoituu uudelleen myös
seuraavan sytytysvirran kytkennän
yhteydessä.
Ohjeita häiriötilanteen varalta
Jos järjestelmässä on vika, merkki‐
valo b palaa jatkuvasti ja kuljettajan
tietokeskukseen tulee asiaa koskeva viesti tai varoituskoodi. Järjestelmä ei toimi.
Korjauta häiriön syy korjaamolla.
Kaupunkitila Kaupunkitila on toiminto, joka voi
lisätä ohjauksen tehostusta alhaisilla
nopeuksilla, kuten kaupunkiliiken‐
teessä tai pysäköitäessä. Ohjauste‐
hostusta lisätään käyttömukavuuden
parantamiseksi.

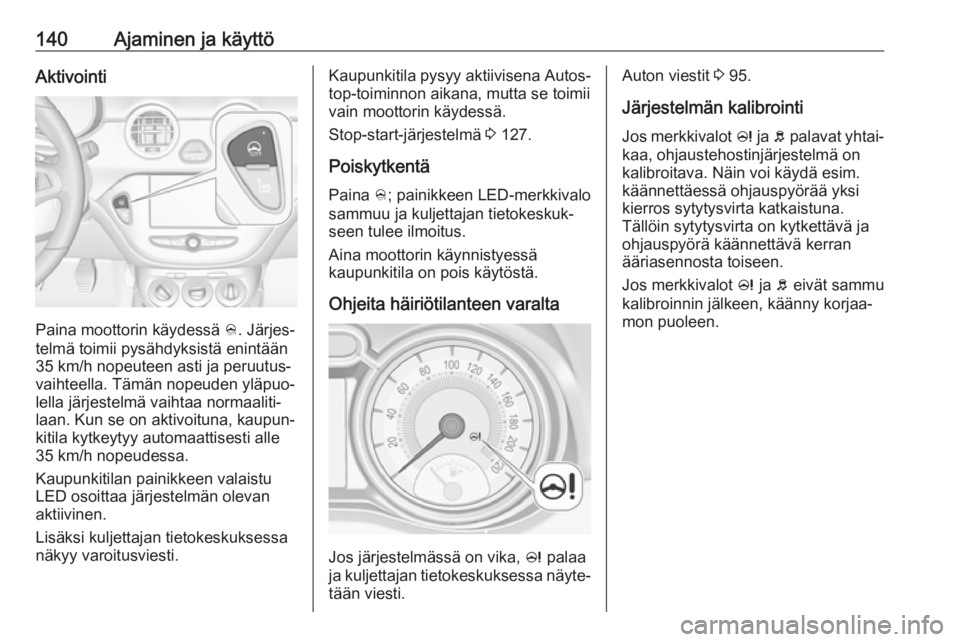

140Ajaminen ja käyttöAktivointi
Paina moottorin käydessä B. Järjes‐
telmä toimii pysähdyksistä enintään
35 km/h nopeuteen asti ja peruutus‐
vaihteella. Tämän nopeuden yläpuo‐
lella järjestelmä vaihtaa normaaliti‐
laan. Kun se on aktivoituna, kaupun‐
kitila kytkeytyy automaattisesti alle
35 km/h nopeudessa.
Kaupunkitilan painikkeen valaistu
LED osoittaa järjestelmän olevan
aktiivinen.
Lisäksi kuljettajan tietokeskuksessa
näkyy varoitusviesti.
Kaupunkitila pysyy aktiivisena Autos‐
top-toiminnon aikana, mutta se toimii
vain moottorin käydessä.
Stop-start-järjestelmä 3 127.
Poiskytkentä Paina B; painikkeen LED-merkkivalo
sammuu ja kuljettajan tietokeskuk‐
seen tulee ilmoitus.
Aina moottorin käynnistyessä
kaupunkitila on pois käytöstä.
Ohjeita häiriötilanteen varalta
Jos järjestelmässä on vika, c palaa
ja kuljettajan tietokeskuksessa näyte‐ tään viesti.
Auton viestit 3 95.
Järjestelmän kalibrointi
Jos merkkivalot c ja b palavat yhtai‐
kaa, ohjaustehostinjärjestelmä on
kalibroitava. Näin voi käydä esim.
käännettäessä ohjauspyörää yksi
kierros sytytysvirta katkaistuna.
Tällöin sytytysvirta on kytkettävä ja
ohjauspyörä käännettävä kerran
ääriasennosta toiseen.
Jos merkkivalot c ja b eivät sammu
kalibroinnin jälkeen, käänny korjaa‐
mon puoleen.

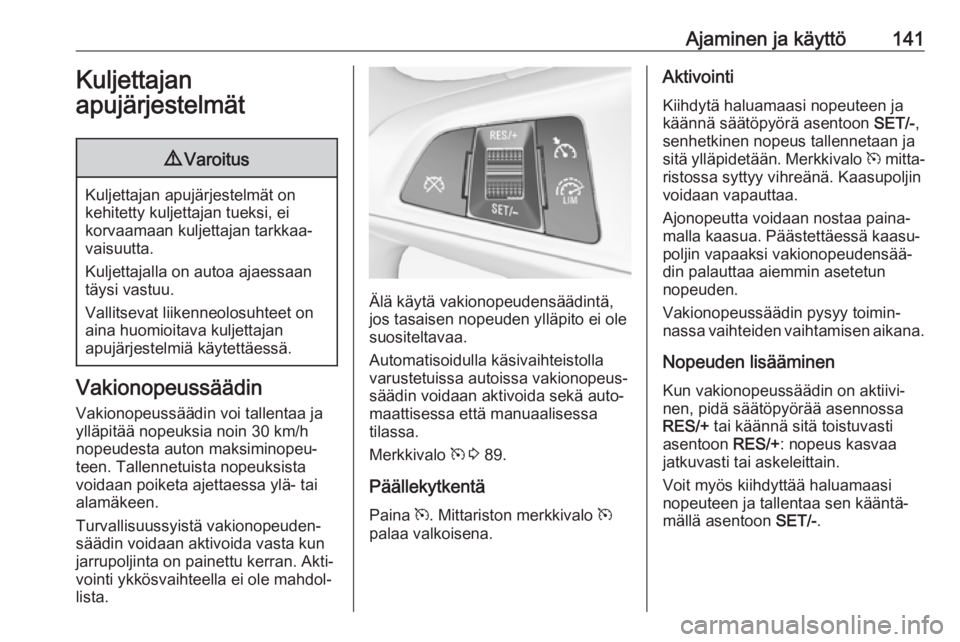

Ajaminen ja käyttö141Kuljettajan
apujärjestelmät9 Varoitus
Kuljettajan apujärjestelmät on
kehitetty kuljettajan tueksi, ei
korvaamaan kuljettajan tarkkaa‐ vaisuutta.
Kuljettajalla on autoa ajaessaan
täysi vastuu.
Vallitsevat liikenneolosuhteet on
aina huomioitava kuljettajan
apujärjestelmiä käytettäessä.
Vakionopeussäädin
Vakionopeussäädin voi tallentaa ja
ylläpitää nopeuksia noin 30 km/h nopeudesta auton maksiminopeu‐
teen. Tallennetuista nopeuksista
voidaan poiketa ajettaessa ylä- tai
alamäkeen.
Turvallisuussyistä vakionopeuden‐
säädin voidaan aktivoida vasta kun
jarrupoljinta on painettu kerran. Akti‐
vointi ykkösvaihteella ei ole mahdol‐
lista.
Älä käytä vakionopeudensäädintä,
jos tasaisen nopeuden ylläpito ei ole
suositeltavaa.
Automatisoidulla käsivaihteistolla
varustetuissa autoissa vakionopeus‐
säädin voidaan aktivoida sekä auto‐
maattisessa että manuaalisessa
tilassa.
Merkkivalo m 3 89.
Päällekytkentä
Paina m. Mittariston merkkivalo m
palaa valkoisena.
Aktivointi
Kiihdytä haluamaasi nopeuteen ja
käännä säätöpyörä asentoon SET/-,
senhetkinen nopeus tallennetaan ja
sitä ylläpidetään. Merkkivalo m mitta‐
ristossa syttyy vihreänä. Kaasupoljin
voidaan vapauttaa.
Ajonopeutta voidaan nostaa paina‐
malla kaasua. Päästettäessä kaasu‐
poljin vapaaksi vakionopeudensää‐
din palauttaa aiemmin asetetun
nopeuden.
Vakionopeussäädin pysyy toimin‐
nassa vaihteiden vaihtamisen aikana.
Nopeuden lisääminen
Kun vakionopeussäädin on aktiivi‐
nen, pidä säätöpyörää asennossa
RES/+ tai käännä sitä toistuvasti
asentoon RES/+: nopeus kasvaa
jatkuvasti tai askeleittain.
Voit myös kiihdyttää haluamaasi
nopeuteen ja tallentaa sen kääntä‐
mällä asentoon SET/-.

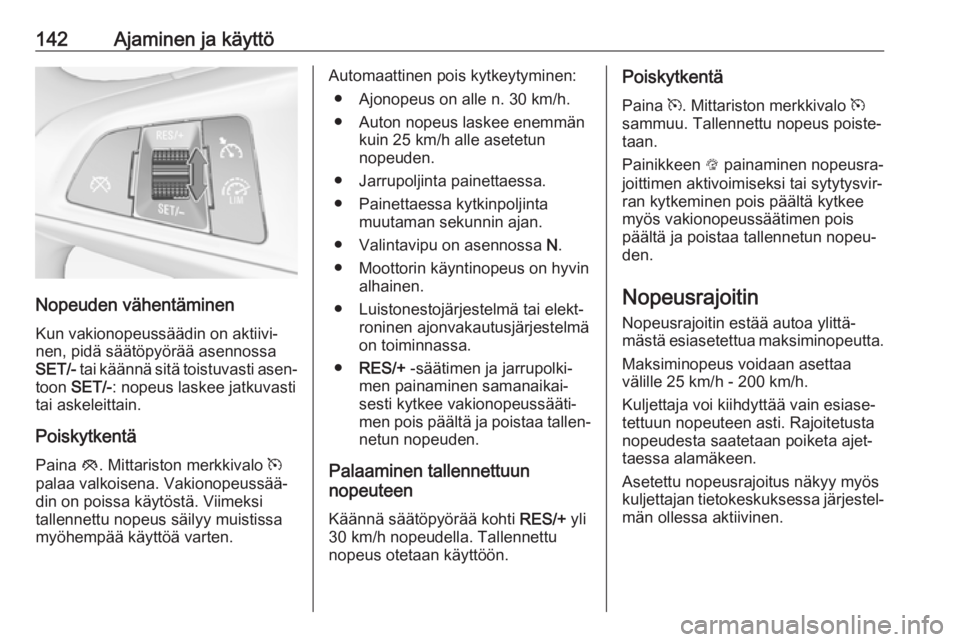

142Ajaminen ja käyttö
Nopeuden vähentäminenKun vakionopeussäädin on aktiivi‐
nen, pidä säätöpyörää asennossa
SET/- tai käännä sitä toistuvasti asen‐
toon SET/- : nopeus laskee jatkuvasti
tai askeleittain.
Poiskytkentä
Paina y. Mittariston merkkivalo m
palaa valkoisena. Vakionopeussää‐ din on poissa käytöstä. Viimeksi
tallennettu nopeus säilyy muistissa
myöhempää käyttöä varten.
Automaattinen pois kytkeytyminen:
● Ajonopeus on alle n. 30 km/h.
● Auton nopeus laskee enemmän kuin 25 km/h alle asetetun
nopeuden.
● Jarrupoljinta painettaessa.
● Painettaessa kytkinpoljinta muutaman sekunnin ajan.
● Valintavipu on asennossa N.
● Moottorin käyntinopeus on hyvin alhainen.
● Luistonestojärjestelmä tai elekt‐ roninen ajonvakautusjärjestelmä
on toiminnassa.
● RES/+ -säätimen ja jarrupolki‐
men painaminen samanaikai‐ sesti kytkee vakionopeussääti‐men pois päältä ja poistaa tallen‐ netun nopeuden.
Palaaminen tallennettuun
nopeuteen
Käännä säätöpyörää kohti RES/+ yli
30 km/h nopeudella. Tallennettu nopeus otetaan käyttöön.Poiskytkentä
Paina m. Mittariston merkkivalo m
sammuu. Tallennettu nopeus poiste‐
taan.
Painikkeen L painaminen nopeusra‐
joittimen aktivoimiseksi tai sytytysvir‐ ran kytkeminen pois päältä kytkee
myös vakionopeussäätimen pois
päältä ja poistaa tallennetun nopeu‐
den.
Nopeusrajoitin
Nopeusrajoitin estää autoa ylittä‐
mästä esiasetettua maksiminopeutta.
Maksiminopeus voidaan asettaa
välille 25 km/h - 200 km/h.
Kuljettaja voi kiihdyttää vain esiase‐
tettuun nopeuteen asti. Rajoitetusta
nopeudesta saatetaan poiketa ajet‐
taessa alamäkeen.
Asetettu nopeusrajoitus näkyy myös
kuljettajan tietokeskuksessa järjestel‐
män ollessa aktiivinen.

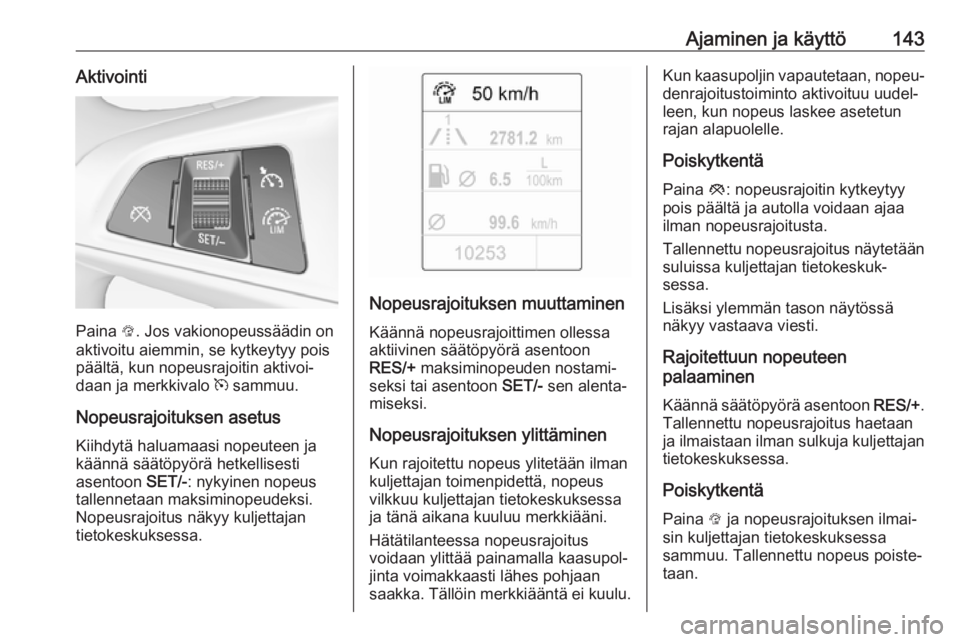

Ajaminen ja käyttö143Aktivointi
Paina L. Jos vakionopeussäädin on
aktivoitu aiemmin, se kytkeytyy pois
päältä, kun nopeusrajoitin aktivoi‐
daan ja merkkivalo m sammuu.
Nopeusrajoituksen asetus Kiihdytä haluamaasi nopeuteen ja
käännä säätöpyörä hetkellisesti
asentoon SET/-: nykyinen nopeus
tallennetaan maksiminopeudeksi.
Nopeusrajoitus näkyy kuljettajan
tietokeskuksessa.
Nopeusrajoituksen muuttaminen
Käännä nopeusrajoittimen ollessa
aktiivinen säätöpyörä asentoon
RES/+ maksiminopeuden nostami‐
seksi tai asentoon SET/- sen alenta‐
miseksi.
Nopeusrajoituksen ylittäminen Kun rajoitettu nopeus ylitetään ilman
kuljettajan toimenpidettä, nopeus
vilkkuu kuljettajan tietokeskuksessa
ja tänä aikana kuuluu merkkiääni.
Hätätilanteessa nopeusrajoitus
voidaan ylittää painamalla kaasupol‐
jinta voimakkaasti lähes pohjaan
saakka. Tällöin merkkiääntä ei kuulu.
Kun kaasupoljin vapautetaan, nopeu‐
denrajoitustoiminto aktivoituu uudel‐
leen, kun nopeus laskee asetetun
rajan alapuolelle.
Poiskytkentä
Paina y: nopeusrajoitin kytkeytyy
pois päältä ja autolla voidaan ajaa
ilman nopeusrajoitusta.
Tallennettu nopeusrajoitus näytetään suluissa kuljettajan tietokeskuk‐
sessa.
Lisäksi ylemmän tason näytössä
näkyy vastaava viesti.
Rajoitettuun nopeuteen
palaaminen
Käännä säätöpyörä asentoon RES/+.
Tallennettu nopeusrajoitus haetaan
ja ilmaistaan ilman sulkuja kuljettajan
tietokeskuksessa.
Poiskytkentä
Paina L ja nopeusrajoituksen ilmai‐
sin kuljettajan tietokeskuksessa
sammuu. Tallennettu nopeus poiste‐
taan.

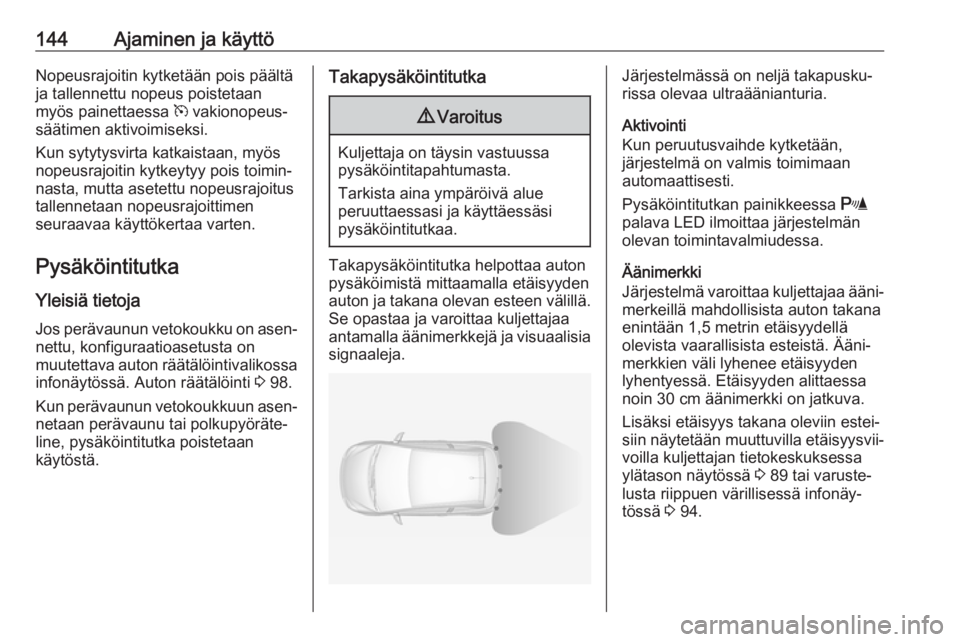

144Ajaminen ja käyttöNopeusrajoitin kytketään pois päältä
ja tallennettu nopeus poistetaan
myös painettaessa m vakionopeus‐
säätimen aktivoimiseksi.
Kun sytytysvirta katkaistaan, myös
nopeusrajoitin kytkeytyy pois toimin‐
nasta, mutta asetettu nopeusrajoitus
tallennetaan nopeusrajoittimen
seuraavaa käyttökertaa varten.
Pysäköintitutka
Yleisiä tietoja Jos perävaunun vetokoukku on asen‐
nettu, konfiguraatioasetusta on
muutettava auton räätälöintivalikossa
infonäytössä. Auton räätälöinti 3 98.
Kun perävaunun vetokoukkuun asen‐ netaan perävaunu tai polkupyöräte‐
line, pysäköintitutka poistetaan
käytöstä.Takapysäköintitutka9 Varoitus
Kuljettaja on täysin vastuussa
pysäköintitapahtumasta.
Tarkista aina ympäröivä alue
peruuttaessasi ja käyttäessäsi
pysäköintitutkaa.
Takapysäköintitutka helpottaa auton
pysäköimistä mittaamalla etäisyyden
auton ja takana olevan esteen välillä.
Se opastaa ja varoittaa kuljettajaa antamalla äänimerkkejä ja visuaalisia signaaleja.
Järjestelmässä on neljä takapusku‐
rissa olevaa ultraäänianturia.
Aktivointi
Kun peruutusvaihde kytketään,
järjestelmä on valmis toimimaan
automaattisesti.
Pysäköintitutkan painikkeessa r
palava LED ilmoittaa järjestelmän olevan toimintavalmiudessa.

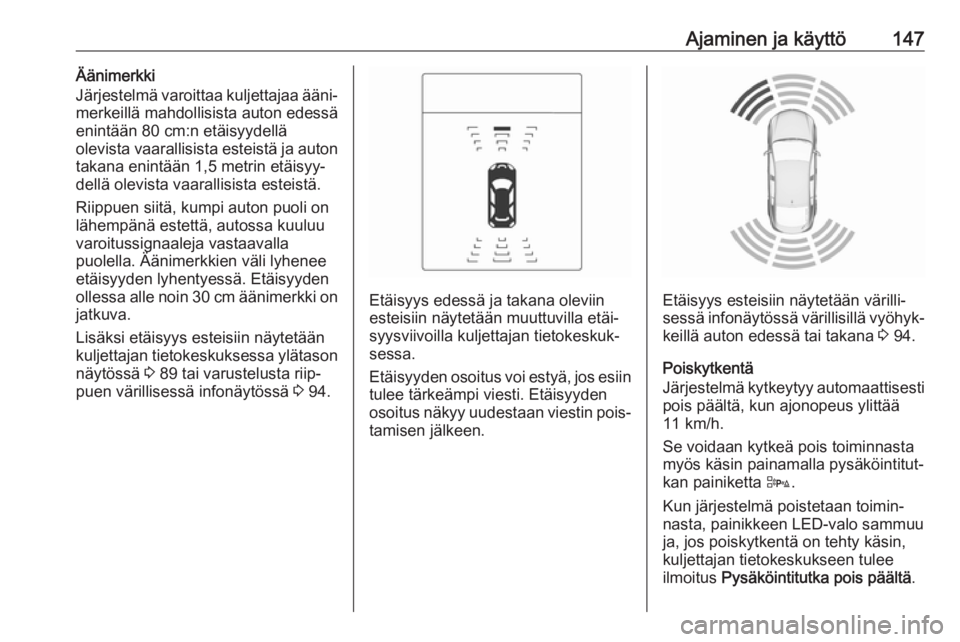

Äänimerkki
Järjestelmä varoittaa kuljettajaa ääni‐
merkeillä mahdollisista auton takana
enintään 1,5 metrin etäisyydellä
olevista vaarallisista esteistä. Ääni‐
merkkien väli lyhenee etäisyyden
lyhentyessä. Etäisyyden alittaessa noin 30 cm äänimerkki on jatkuva.
Lisäksi etäisyys takana oleviin estei‐
siin näytetään muuttuvilla etäisyysvii‐
voilla kuljettajan tietokeskuksessa
ylätason näytössä 3 89 tai varuste‐
lusta riippuen värillisessä infonäy‐
tössä 3 94.

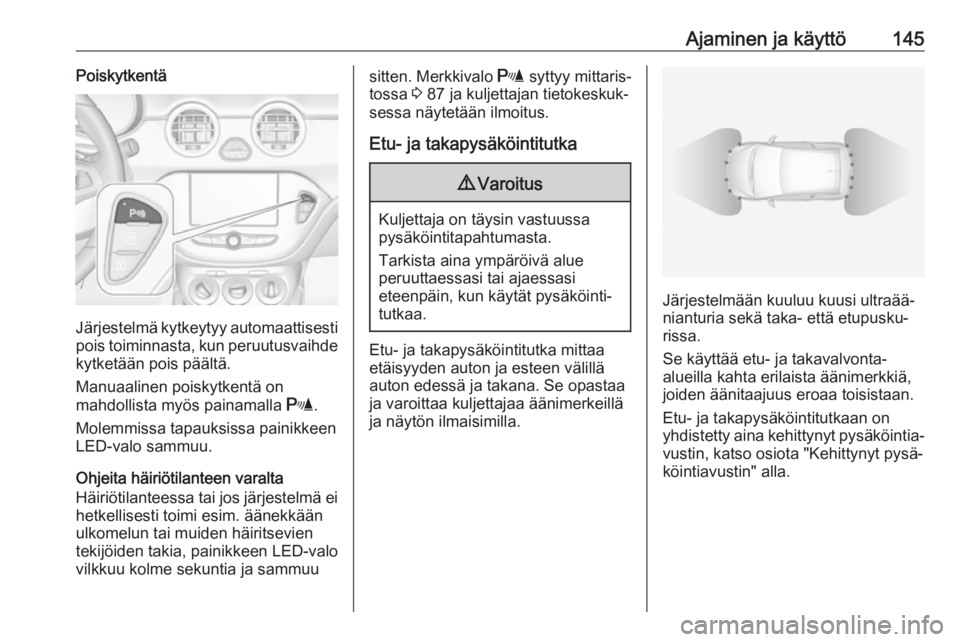

Ajaminen ja käyttö145Poiskytkentä
Järjestelmä kytkeytyy automaattisestipois toiminnasta, kun peruutusvaihde
kytketään pois päältä.
Manuaalinen poiskytkentä on
mahdollista myös painamalla r.
Molemmissa tapauksissa painikkeen
LED-valo sammuu.
Ohjeita häiriötilanteen varalta
Häiriötilanteessa tai jos järjestelmä ei hetkellisesti toimi esim. äänekkäänulkomelun tai muiden häiritsevien
tekijöiden takia, painikkeen LED-valo
vilkkuu kolme sekuntia ja sammuu
sitten. Merkkivalo r syttyy mittaris‐
tossa 3 87 ja kuljettajan tietokeskuk‐
sessa näytetään ilmoitus.
Etu- ja takapysäköintitutka9 Varoitus
Kuljettaja on täysin vastuussa
pysäköintitapahtumasta.
Tarkista aina ympäröivä alue
peruuttaessasi tai ajaessasi
eteenpäin, kun käytät pysäköinti‐
tutkaa.
Etu- ja takapysäköintitutka mittaa etäisyyden auton ja esteen välillä
auton edessä ja takana. Se opastaa
ja varoittaa kuljettajaa äänimerkeillä
ja näytön ilmaisimilla.
Järjestelmään kuuluu kuusi ultraää‐
nianturia sekä taka- että etupusku‐
rissa.
Se käyttää etu- ja takavalvonta-
alueilla kahta erilaista äänimerkkiä,
joiden äänitaajuus eroaa toisistaan.
Etu- ja takapysäköintitutkaan on
yhdistetty aina kehittynyt pysäköintia‐
vustin, katso osiota "Kehittynyt pysä‐
köintiavustin" alla.

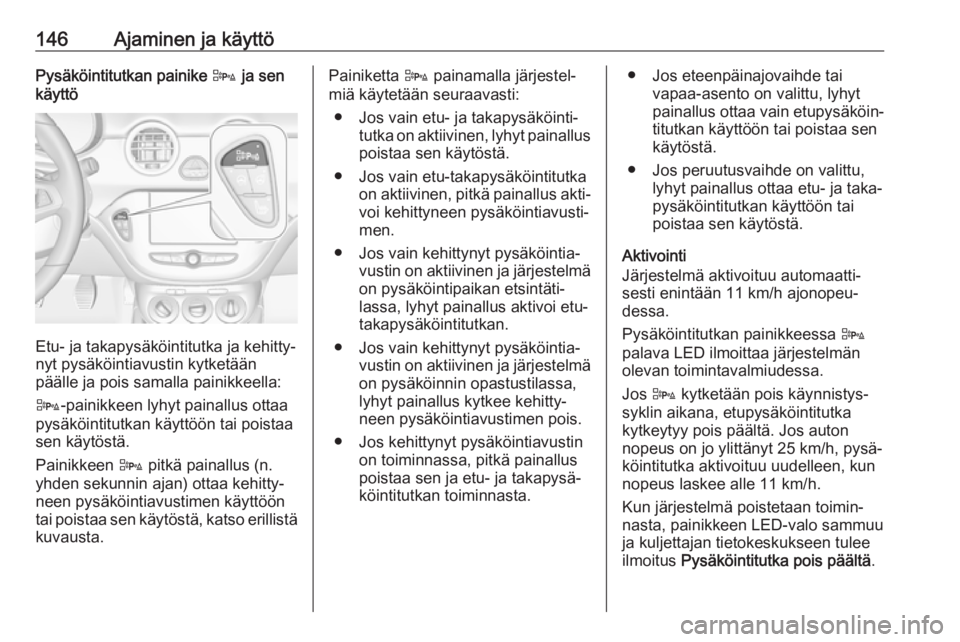

146Ajaminen ja käyttöPysäköintitutkan painike D ja sen
käyttö
Etu- ja takapysäköintitutka ja kehitty‐
nyt pysäköintiavustin kytketään
päälle ja pois samalla painikkeella:
D -painikkeen lyhyt painallus ottaa
pysäköintitutkan käyttöön tai poistaa
sen käytöstä.
Painikkeen D pitkä painallus (n.
yhden sekunnin ajan) ottaa kehitty‐ neen pysäköintiavustimen käyttöön
tai poistaa sen käytöstä, katso erillistä
kuvausta.
Painiketta D painamalla järjestel‐
miä käytetään seuraavasti:
● Jos vain etu- ja takapysäköinti‐ tutka on aktiivinen, lyhyt painalluspoistaa sen käytöstä.
● Jos vain etu-takapysäköintitutka on aktiivinen, pitkä painallus akti‐voi kehittyneen pysäköintiavusti‐
men.
● Jos vain kehittynyt pysäköintia‐ vustin on aktiivinen ja järjestelmä
on pysäköintipaikan etsintäti‐
lassa, lyhyt painallus aktivoi etu-
takapysäköintitutkan.
● Jos vain kehittynyt pysäköintia‐ vustin on aktiivinen ja järjestelmä
on pysäköinnin opastustilassa,
lyhyt painallus kytkee kehitty‐
neen pysäköintiavustimen pois.
● Jos kehittynyt pysäköintiavustin on toiminnassa, pitkä painalluspoistaa sen ja etu- ja takapysä‐
köintitutkan toiminnasta.● Jos eteenpäinajovaihde tai vapaa-asento on valittu, lyhyt
painallus ottaa vain etupysäköin‐
titutkan käyttöön tai poistaa sen
käytöstä.
● Jos peruutusvaihde on valittu, lyhyt painallus ottaa etu- ja taka‐
pysäköintitutkan käyttöön tai
poistaa sen käytöstä.
Aktivointi
Järjestelmä aktivoituu automaatti‐
sesti enintään 11 km/h ajonopeu‐
dessa.
Pysäköintitutkan painikkeessa D
palava LED ilmoittaa järjestelmän olevan toimintavalmiudessa.
Jos D kytketään pois käynnistys‐
syklin aikana, etupysäköintitutka
kytkeytyy pois päältä. Jos auton
nopeus on jo ylittänyt 25 km/h, pysä‐
köintitutka aktivoituu uudelleen, kun
nopeus laskee alle 11 km/h.
Kun järjestelmä poistetaan toimin‐
nasta, painikkeen LED-valo sammuu
ja kuljettajan tietokeskukseen tulee
ilmoitus Pysäköintitutka pois päältä .

Ajaminen ja käyttö147Äänimerkki
Järjestelmä varoittaa kuljettajaa ääni‐
merkeillä mahdollisista auton edessä
enintään 80 cm:n etäisyydellä
olevista vaarallisista esteistä ja auton
takana enintään 1,5 metrin etäisyy‐
dellä olevista vaarallisista esteistä.
Riippuen siitä, kumpi auton puoli on
lähempänä estettä, autossa kuuluu
varoitussignaaleja vastaavalla
puolella. Äänimerkkien väli lyhenee
etäisyyden lyhentyessä. Etäisyyden
ollessa alle noin 30 cm äänimerkki on
jatkuva.
Lisäksi etäisyys esteisiin näytetään
kuljettajan tietokeskuksessa ylätason
näytössä 3 89 tai varustelusta riip‐
puen värillisessä infonäytössä 3 94.
Etäisyys edessä ja takana oleviin
esteisiin näytetään muuttuvilla etäi‐
syysviivoilla kuljettajan tietokeskuk‐
sessa.
Etäisyyden osoitus voi estyä, jos esiin
tulee tärkeämpi viesti. Etäisyyden
osoitus näkyy uudestaan viestin pois‐
tamisen jälkeen.Etäisyys esteisiin näytetään värilli‐
sessä infonäytössä värillisillä vyöhyk‐ keillä auton edessä tai takana 3 94.
Poiskytkentä
Järjestelmä kytkeytyy automaattisesti pois päältä, kun ajonopeus ylittää
11 km/h.
Se voidaan kytkeä pois toiminnasta
myös käsin painamalla pysäköintitut‐
kan painiketta D.
Kun järjestelmä poistetaan toimin‐
nasta, painikkeen LED-valo sammuu
ja, jos poiskytkentä on tehty käsin,
kuljettajan tietokeskukseen tulee
ilmoitus Pysäköintitutka pois päältä .

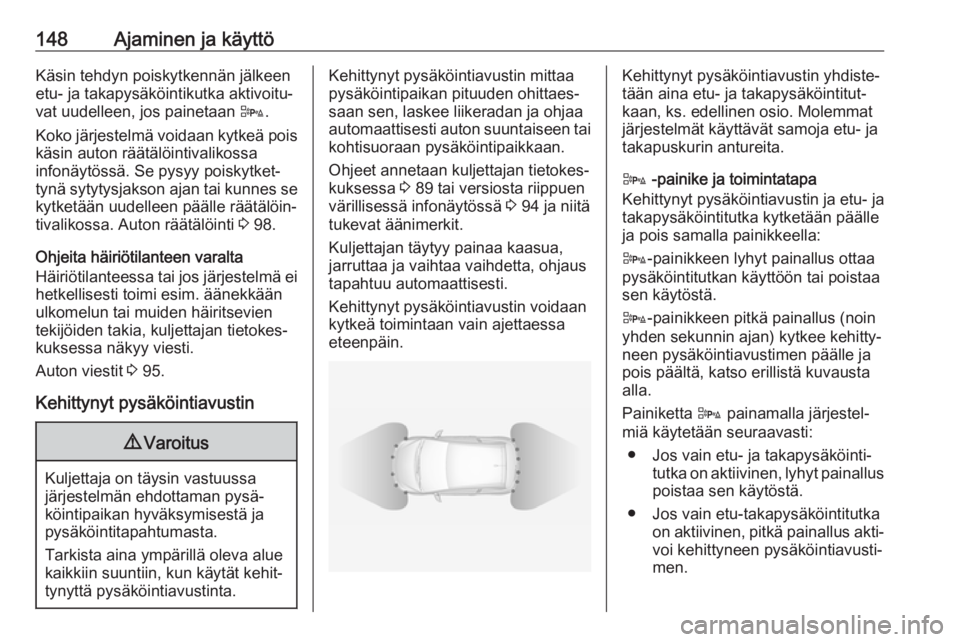

148Ajaminen ja käyttöKäsin tehdyn poiskytkennän jälkeen
etu- ja takapysäköintikutka aktivoitu‐
vat uudelleen, jos painetaan D.
Koko järjestelmä voidaan kytkeä pois käsin auton räätälöintivalikossa
infonäytössä. Se pysyy poiskytket‐
tynä sytytysjakson ajan tai kunnes se
kytketään uudelleen päälle räätälöin‐
tivalikossa. Auton räätälöinti 3 98.
Ohjeita häiriötilanteen varalta
Häiriötilanteessa tai jos järjestelmä ei hetkellisesti toimi esim. äänekkäänulkomelun tai muiden häiritsevien
tekijöiden takia, kuljettajan tietokes‐
kuksessa näkyy viesti.
Auton viestit 3 95.
Kehittynyt pysäköintiavustin9 Varoitus
Kuljettaja on täysin vastuussa
järjestelmän ehdottaman pysä‐ köintipaikan hyväksymisestä ja
pysäköintitapahtumasta.
Tarkista aina ympärillä oleva alue
kaikkiin suuntiin, kun käytät kehit‐
tynyttä pysäköintiavustinta.
Kehittynyt pysäköintiavustin mittaa
pysäköintipaikan pituuden ohittaes‐
saan sen, laskee liikeradan ja ohjaa
automaattisesti auton suuntaiseen tai kohtisuoraan pysäköintipaikkaan.
Ohjeet annetaan kuljettajan tietokes‐
kuksessa 3 89 tai versiosta riippuen
värillisessä infonäytössä 3 94 ja niitä
tukevat äänimerkit.
Kuljettajan täytyy painaa kaasua,
jarruttaa ja vaihtaa vaihdetta, ohjaus
tapahtuu automaattisesti.
Kehittynyt pysäköintiavustin voidaan
kytkeä toimintaan vain ajettaessa
eteenpäin.Kehittynyt pysäköintiavustin yhdiste‐
tään aina etu- ja takapysäköintitut‐
kaan, ks. edellinen osio. Molemmat
järjestelmät käyttävät samoja etu- ja
takapuskurin antureita.
D -painike ja toimintatapa
Kehittynyt pysäköintiavustin ja etu- ja takapysäköintitutka kytketään päälleja pois samalla painikkeella:
D -painikkeen lyhyt painallus ottaa
pysäköintitutkan käyttöön tai poistaa sen käytöstä.
D -painikkeen pitkä painallus (noin
yhden sekunnin ajan) kytkee kehitty‐
neen pysäköintiavustimen päälle ja
pois päältä, katso erillistä kuvausta
alla.
Painiketta D painamalla järjestel‐
miä käytetään seuraavasti:
● Jos vain etu- ja takapysäköinti‐ tutka on aktiivinen, lyhyt painalluspoistaa sen käytöstä.
● Jos vain etu-takapysäköintitutka on aktiivinen, pitkä painallus akti‐voi kehittyneen pysäköintiavusti‐
men.
