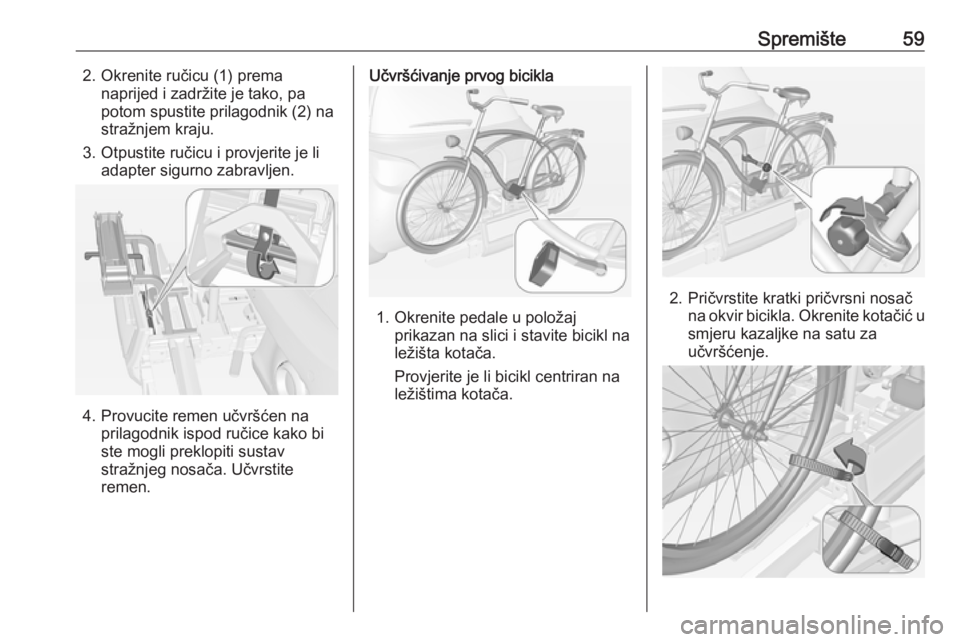

Spremište592. Okrenite ručicu (1) premanaprijed i zadržite je tako, pa
potom spustite prilagodnik (2) na
stražnjem kraju.
3. Otpustite ručicu i provjerite je li adapter sigurno zabravljen.
4. Provucite remen učvršćen naprilagodnik ispod ručice kako bi
ste mogli preklopiti sustav
stražnjeg nosača. Učvrstite
remen.
Učvršćivanje prvog bicikla
1. Okrenite pedale u položaj prikazan na slici i stavite bicikl na
ležišta kotača.
Provjerite je li bicikl centriran na
ležištima kotača.
2. Pričvrstite kratki pričvrsni nosač na okvir bicikla. Okrenite kotačić u
smjeru kazaljke na satu za
učvršćenje.

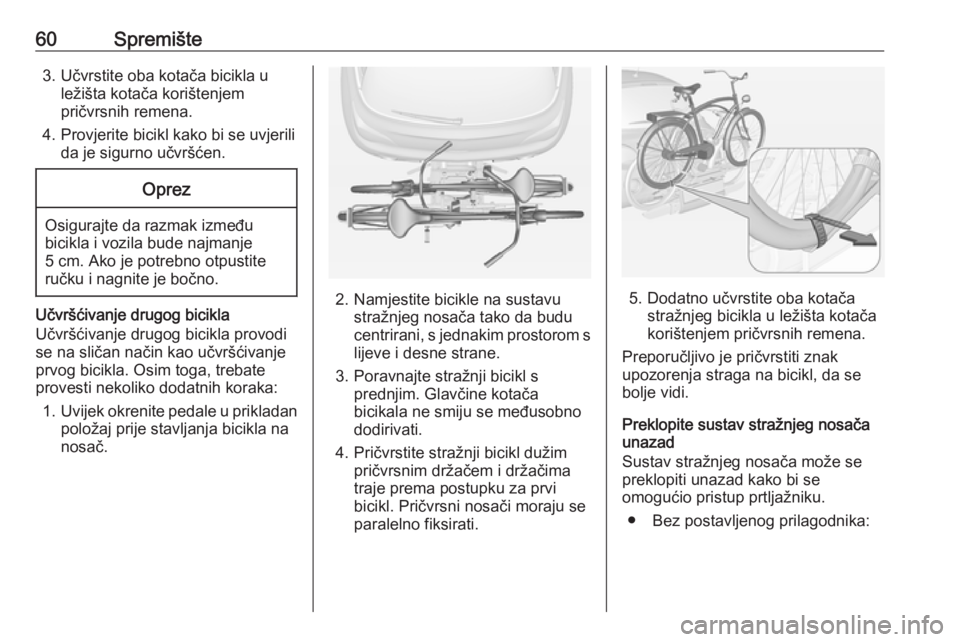

60Spremište3. Učvrstite oba kotača bicikla uležišta kotača korištenjem
pričvrsnih remena.
4. Provjerite bicikl kako bi se uvjerili da je sigurno učvršćen.Oprez
Osigurajte da razmak izmeđubicikla i vozila bude najmanje
5 cm. Ako je potrebno otpustite
ručku i nagnite je bočno.
Učvršćivanje drugog bicikla
Učvršćivanje drugog bicikla provodi
se na sličan način kao učvršćivanje
prvog bicikla. Osim toga, trebate
provesti nekoliko dodatnih koraka:
1. Uvijek okrenite pedale u prikladan
položaj prije stavljanja bicikla na
nosač.2. Namjestite bicikle na sustavu stražnjeg nosača tako da budu
centrirani, s jednakim prostorom s lijeve i desne strane.
3. Poravnajte stražnji bicikl s prednjim. Glavčine kotača
bicikala ne smiju se međusobno
dodirivati.
4. Pričvrstite stražnji bicikl dužim pričvrsnim držačem i držačima
traje prema postupku za prvi
bicikl. Pričvrsni nosači moraju se
paralelno fiksirati.5. Dodatno učvrstite oba kotača stražnjeg bicikla u ležišta kotača
korištenjem pričvrsnih remena.
Preporučljivo je pričvrstiti znak
upozorenja straga na bicikl, da se
bolje vidi.
Preklopite sustav stražnjeg nosača
unazad
Sustav stražnjeg nosača može se preklopiti unazad kako bi se
omogućio pristup prtljažniku.
● Bez postavljenog prilagodnika:

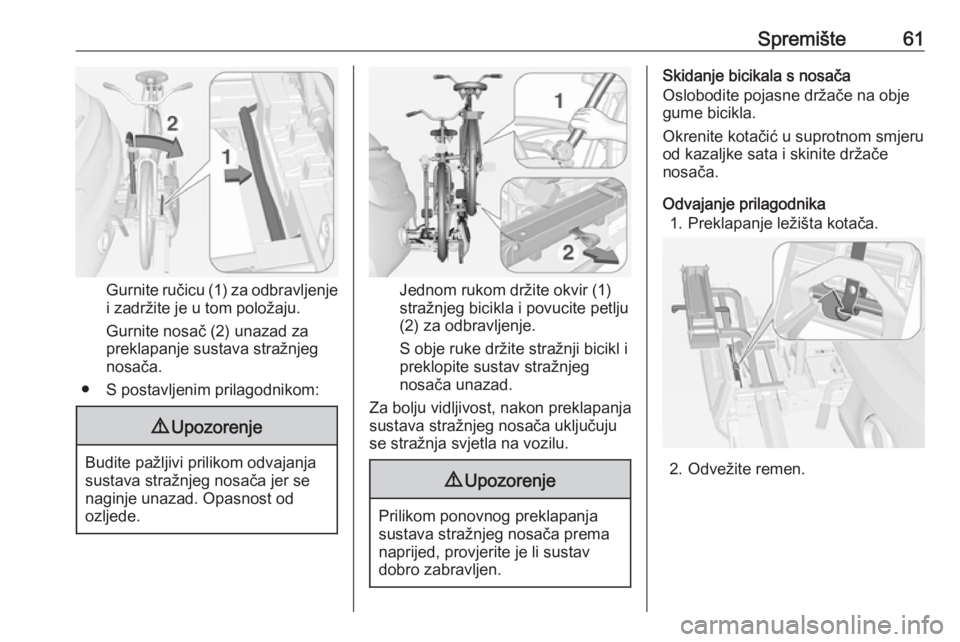

Spremište61
Gurnite ručicu (1) za odbravljenjei zadržite je u tom položaju.
Gurnite nosač (2) unazad za preklapanje sustava stražnjeg
nosača.
● S postavljenim prilagodnikom:
9 Upozorenje
Budite pažljivi prilikom odvajanja
sustava stražnjeg nosača jer se
naginje unazad. Opasnost od
ozljede.
Jednom rukom držite okvir (1)
stražnjeg bicikla i povucite petlju
(2) za odbravljenje.
S obje ruke držite stražnji bicikl i
preklopite sustav stražnjeg
nosača unazad.
Za bolju vidljivost, nakon preklapanja
sustava stražnjeg nosača uključuju
se stražnja svjetla na vozilu.
9 Upozorenje
Prilikom ponovnog preklapanja
sustava stražnjeg nosača prema
naprijed, provjerite je li sustav
dobro zabravljen.
Skidanje bicikala s nosača
Oslobodite pojasne držače na obje
gume bicikla.
Okrenite kotačić u suprotnom smjeru
od kazaljke sata i skinite držače
nosača.
Odvajanje prilagodnika 1. Preklapanje ležišta kotača.
2. Odvežite remen.

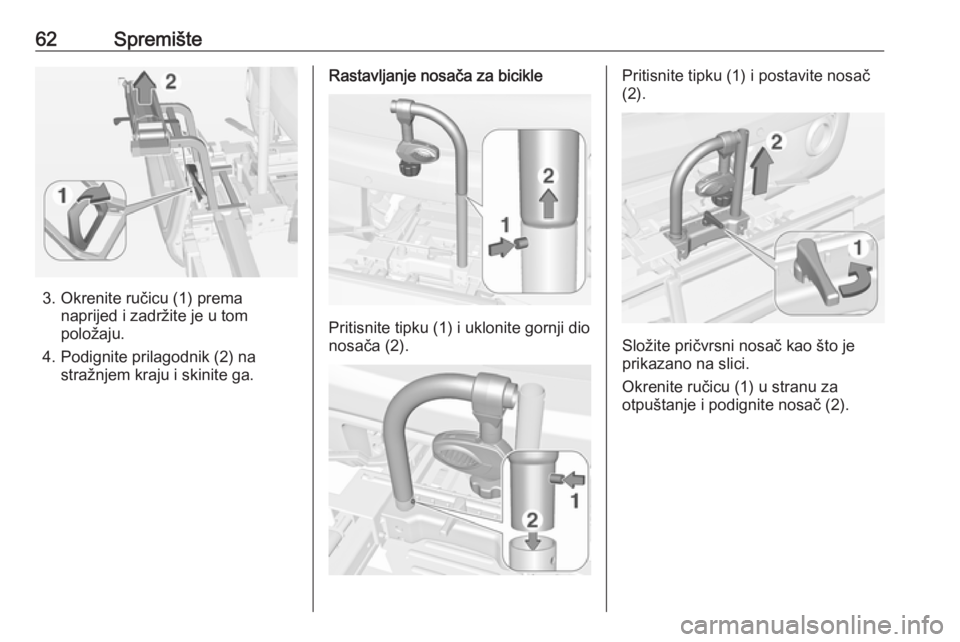

62Spremište
3. Okrenite ručicu (1) premanaprijed i zadržite je u tompoložaju.
4. Podignite prilagodnik (2) na stražnjem kraju i skinite ga.
Rastavljanje nosača za bicikle
Pritisnite tipku (1) i uklonite gornji dio
nosača (2).
Pritisnite tipku (1) i postavite nosač
(2).
Složite pričvrsni nosač kao što je
prikazano na slici.
Okrenite ručicu (1) u stranu za
otpuštanje i podignite nosač (2).

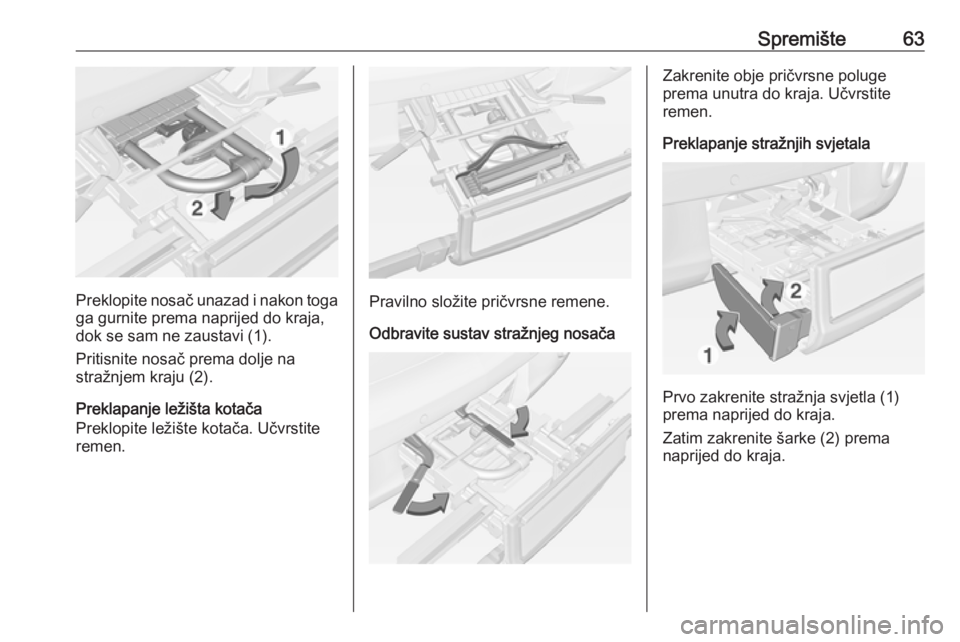

Spremište63
Preklopite nosač unazad i nakon toga
ga gurnite prema naprijed do kraja,
dok se sam ne zaustavi (1).
Pritisnite nosač prema dolje na
stražnjem kraju (2).
Preklapanje ležišta kotača
Preklopite ležište kotača. Učvrstite
remen.Pravilno složite pričvrsne remene.
Odbravite sustav stražnjeg nosača
Zakrenite obje pričvrsne poluge
prema unutra do kraja. Učvrstite
remen.
Preklapanje stražnjih svjetala
Prvo zakrenite stražnja svjetla (1)
prema naprijed do kraja.
Zatim zakrenite šarke (2) prema
naprijed do kraja.

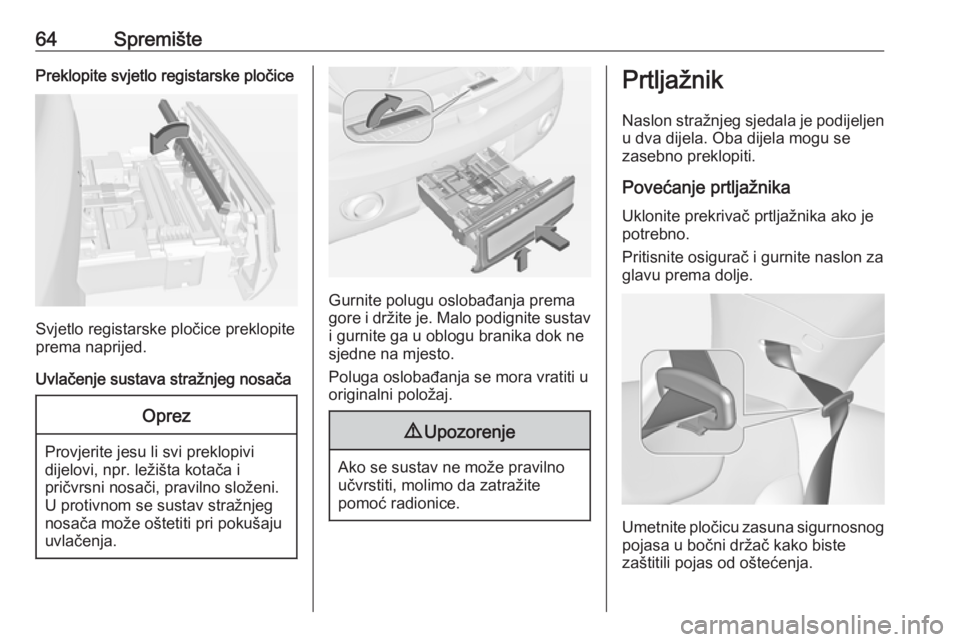

64SpremištePreklopite svjetlo registarske pločice
Svjetlo registarske pločice preklopite
prema naprijed.
Uvlačenje sustava stražnjeg nosača
Oprez
Provjerite jesu li svi preklopivi dijelovi, npr. ležišta kotača i
pričvrsni nosači, pravilno složeni.
U protivnom se sustav stražnjeg
nosača može oštetiti pri pokušaju
uvlačenja.
Gurnite polugu oslobađanja prema
gore i držite je. Malo podignite sustav i gurnite ga u oblogu branika dok ne
sjedne na mjesto.
Poluga oslobađanja se mora vratiti u
originalni položaj.
9 Upozorenje
Ako se sustav ne može pravilno
učvrstiti, molimo da zatražite
pomoć radionice.
Prtljažnik
Naslon stražnjeg sjedala je podijeljenu dva dijela. Oba dijela mogu se
zasebno preklopiti.
Povećanje prtljažnika
Uklonite prekrivač prtljažnika ako je
potrebno.
Pritisnite osigurač i gurnite naslon za
glavu prema dolje.
Umetnite pločicu zasuna sigurnosnog pojasa u bočni držač kako biste
zaštitili pojas od oštećenja.

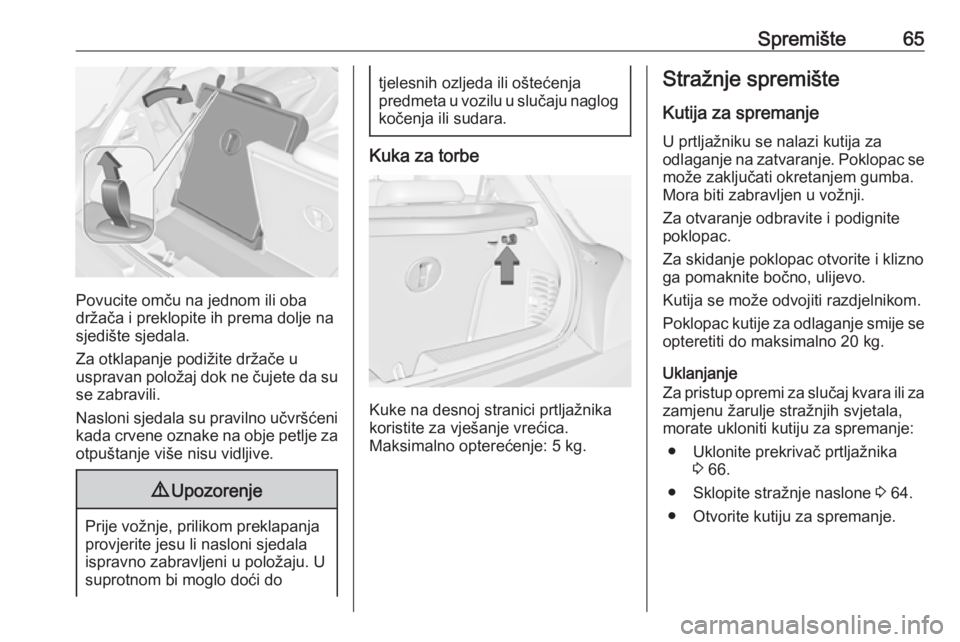

Spremište65
Povucite omču na jednom ili oba
držača i preklopite ih prema dolje na
sjedište sjedala.
Za otklapanje podižite držače u
uspravan položaj dok ne čujete da su
se zabravili.
Nasloni sjedala su pravilno učvršćeni
kada crvene oznake na obje petlje za otpuštanje više nisu vidljive.
9 Upozorenje
Prije vožnje, prilikom preklapanja
provjerite jesu li nasloni sjedala
ispravno zabravljeni u položaju. U suprotnom bi moglo doći do
tjelesnih ozljeda ili oštećenja
predmeta u vozilu u slučaju naglog kočenja ili sudara.
Kuka za torbe
Kuke na desnoj stranici prtljažnika
koristite za vješanje vrećica.
Maksimalno opterećenje: 5 kg.
Stražnje spremište
Kutija za spremanje
U prtljažniku se nalazi kutija za
odlaganje na zatvaranje. Poklopac se može zaključati okretanjem gumba.Mora biti zabravljen u vožnji.
Za otvaranje odbravite i podignite
poklopac.
Za skidanje poklopac otvorite i klizno
ga pomaknite bočno, ulijevo.
Kutija se može odvojiti razdjelnikom.
Poklopac kutije za odlaganje smije se
opteretiti do maksimalno 20 kg.
Uklanjanje
Za pristup opremi za slučaj kvara ili za zamjenu žarulje stražnjih svjetala,
morate ukloniti kutiju za spremanje:
● Uklonite prekrivač prtljažnika 3 66.
● Sklopite stražnje naslone 3 64.
● Otvorite kutiju za spremanje.

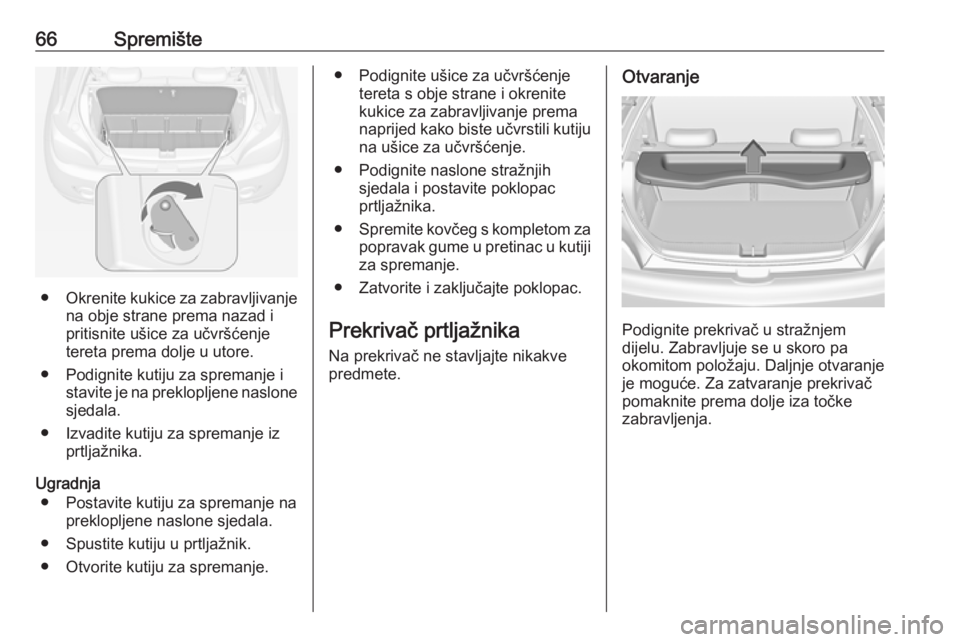

66Spremište
●Okrenite kukice za zabravljivanje
na obje strane prema nazad i
pritisnite ušice za učvršćenje
tereta prema dolje u utore.
● Podignite kutiju za spremanje i stavite je na preklopljene naslone
sjedala.
● Izvadite kutiju za spremanje iz prtljažnika.
Ugradnja ● Postavite kutiju za spremanje na preklopljene naslone sjedala.
● Spustite kutiju u prtljažnik.
● Otvorite kutiju za spremanje.
● Podignite ušice za učvršćenje tereta s obje strane i okrenite
kukice za zabravljivanje prema
naprijed kako biste učvrstili kutiju na ušice za učvršćenje.
● Podignite naslone stražnjih sjedala i postavite poklopac
prtljažnika.
● Spremite kovčeg s kompletom za
popravak gume u pretinac u kutiji
za spremanje.
● Zatvorite i zaključajte poklopac.
Prekrivač prtljažnika
Na prekrivač ne stavljajte nikakve
predmete.Otvaranje
Podignite prekrivač u stražnjem
dijelu. Zabravljuje se u skoro pa
okomitom položaju. Daljnje otvaranje
je moguće. Za zatvaranje prekrivač
pomaknite prema dolje iza točke
zabravljenja.

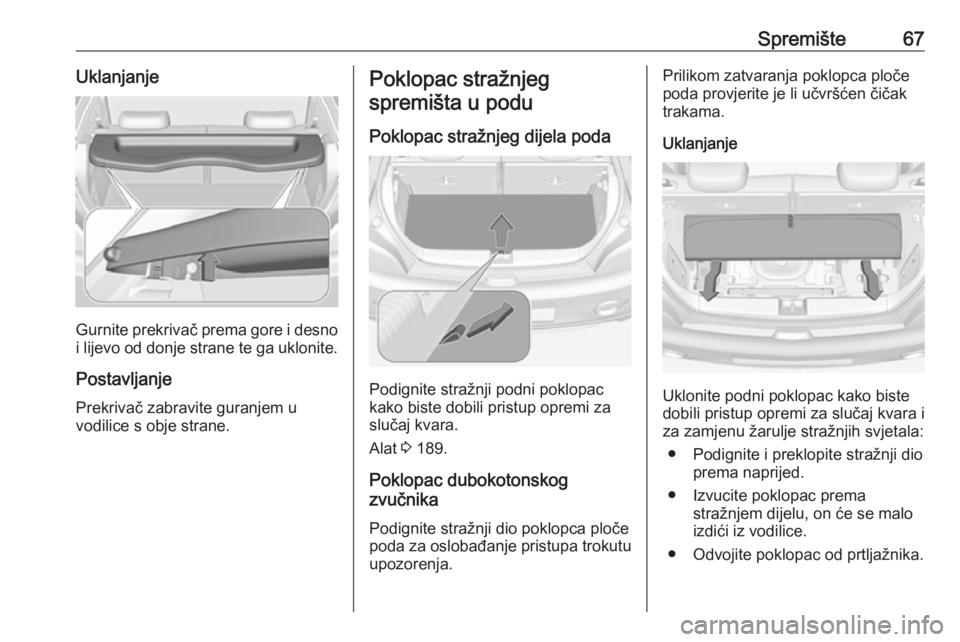

Spremište67Uklanjanje
Gurnite prekrivač prema gore i desnoi lijevo od donje strane te ga uklonite.
Postavljanje
Prekrivač zabravite guranjem u
vodilice s obje strane.
Poklopac stražnjeg
spremišta u podu
Poklopac stražnjeg dijela poda
Podignite stražnji podni poklopac
kako biste dobili pristup opremi za
slučaj kvara.
Alat 3 189.
Poklopac dubokotonskog
zvučnika
Podignite stražnji dio poklopca ploče
poda za oslobađanje pristupa trokutu upozorenja.
Prilikom zatvaranja poklopca ploče
poda provjerite je li učvršćen čičak
trakama.
Uklanjanje
Uklonite podni poklopac kako biste
dobili pristup opremi za slučaj kvara i
za zamjenu žarulje stražnjih svjetala:
● Podignite i preklopite stražnji dio prema naprijed.
● Izvucite poklopac prema stražnjem dijelu, on će se malo
izdići iz vodilice.
● Odvojite poklopac od prtljažnika.

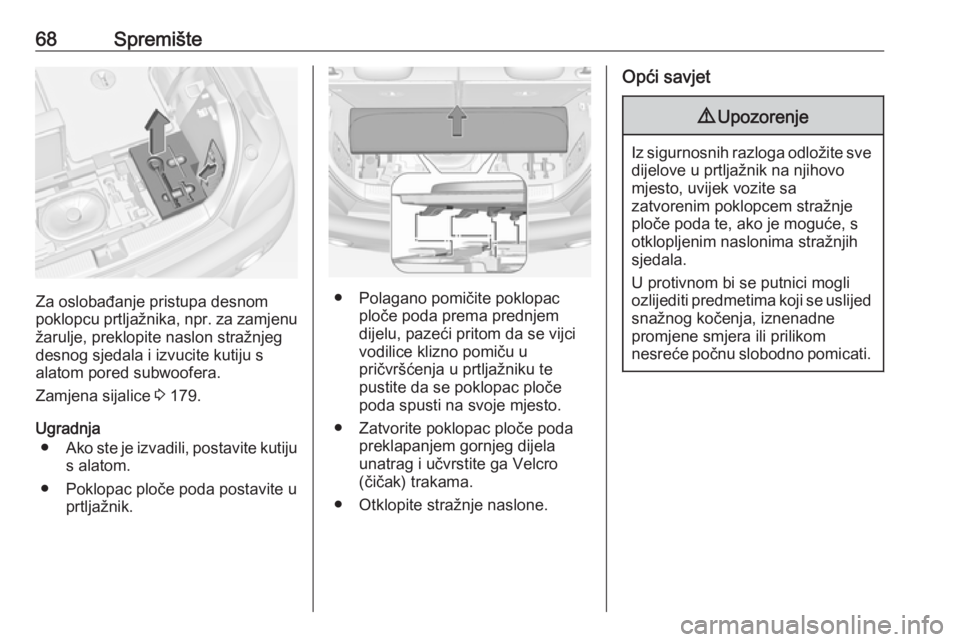

68Spremište
Za oslobađanje pristupa desnom
poklopcu prtljažnika, npr. za zamjenu
žarulje, preklopite naslon stražnjeg
desnog sjedala i izvucite kutiju s
alatom pored subwoofera.
Zamjena sijalice 3 179.
Ugradnja ● Ako ste je izvadili, postavite kutiju
s alatom.
● Poklopac ploče poda postavite u prtljažnik.● Polagano pomičite poklopacploče poda prema prednjem
dijelu, pazeći pritom da se vijci
vodilice klizno pomiču u
pričvršćenja u prtljažniku te
pustite da se poklopac ploče
poda spusti na svoje mjesto.
● Zatvorite poklopac ploče poda preklapanjem gornjeg dijela
unatrag i učvrstite ga Velcro
(čičak) trakama.
● Otklopite stražnje naslone.
Opći savjet9 Upozorenje
Iz sigurnosnih razloga odložite sve
dijelove u prtljažnik na njihovo
mjesto, uvijek vozite sa
zatvorenim poklopcem stražnje
ploče poda te, ako je moguće, s
otklopljenim naslonima stražnjih
sjedala.
U protivnom bi se putnici mogli
ozlijediti predmetima koji se uslijed snažnog kočenja, iznenadne
promjene smjera ili prilikom
nesreće počnu slobodno pomicati.
