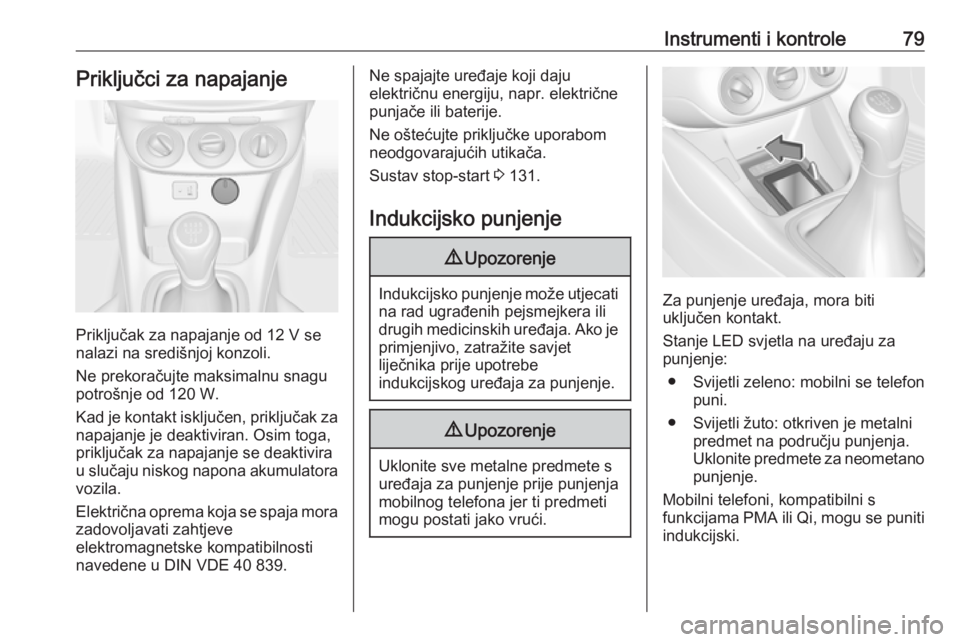

Instrumenti i kontrole79Priključci za napajanje
Priključak za napajanje od 12 V se
nalazi na središnjoj konzoli.
Ne prekoračujte maksimalnu snagu potrošnje od 120 W.
Kad je kontakt isključen, priključak za napajanje je deaktiviran. Osim toga,
priključak za napajanje se deaktivira
u slučaju niskog napona akumulatora vozila.
Električna oprema koja se spaja mora
zadovoljavati zahtjeve
elektromagnetske kompatibilnosti
navedene u DIN VDE 40 839.
Ne spajajte uređaje koji daju
električnu energiju, napr. električne punjače ili baterije.
Ne oštećujte priključke uporabom
neodgovarajućih utikača.
Sustav stop-start 3 131.
Indukcijsko punjenje9 Upozorenje
Indukcijsko punjenje može utjecati
na rad ugrađenih pejsmejkera ili
drugih medicinskih uređaja. Ako je
primjenjivo, zatražite savjet
liječnika prije upotrebe
indukcijskog uređaja za punjenje.
9 Upozorenje
Uklonite sve metalne predmete s
uređaja za punjenje prije punjenja
mobilnog telefona jer ti predmeti
mogu postati jako vrući.
Za punjenje uređaja, mora biti
uključen kontakt.
Stanje LED svjetla na uređaju za punjenje:
● Svijetli zeleno: mobilni se telefon puni.
● Svijetli žuto: otkriven je metalni predmet na području punjenja.
Uklonite predmete za neometano punjenje.
Mobilni telefoni, kompatibilni s
funkcijama PMA ili Qi, mogu se puniti
indukcijski.

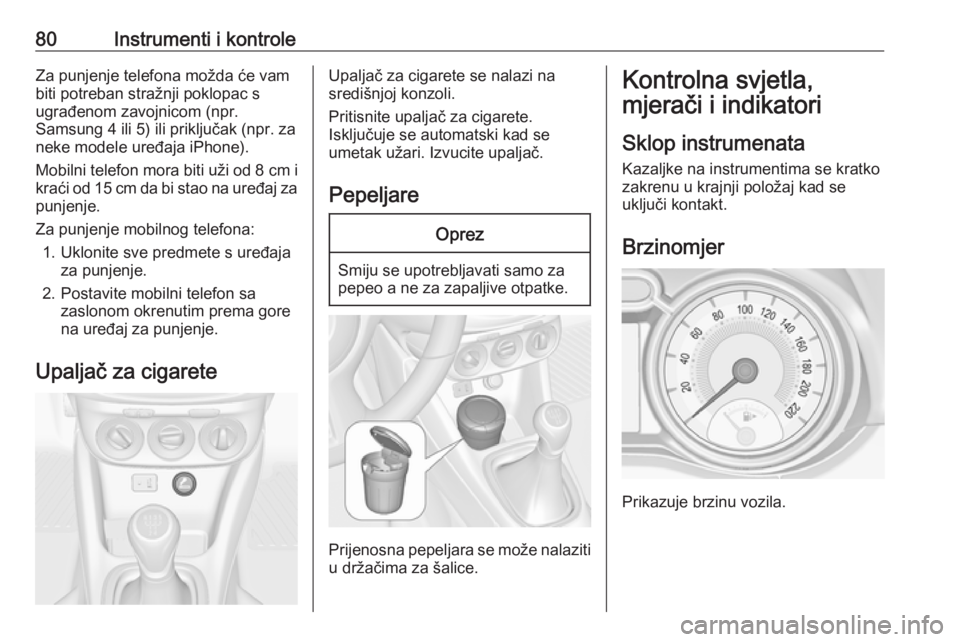

80Instrumenti i kontroleZa punjenje telefona možda će vam
biti potreban stražnji poklopac s
ugrađenom zavojnicom (npr.
Samsung 4 ili 5) ili priključak (npr. za
neke modele uređaja iPhone).
Mobilni telefon mora biti uži od 8 cm i
kraći od 15 cm da bi stao na uređaj za
punjenje.
Za punjenje mobilnog telefona: 1. Uklonite sve predmete s uređaja za punjenje.
2. Postavite mobilni telefon sa zaslonom okrenutim prema gore
na uređaj za punjenje.
Upaljač za cigareteUpaljač za cigarete se nalazi na
središnjoj konzoli.
Pritisnite upaljač za cigarete.
Isključuje se automatski kad se
umetak užari. Izvucite upaljač.
PepeljareOprez
Smiju se upotrebljavati samo za
pepeo a ne za zapaljive otpatke.
Prijenosna pepeljara se može nalaziti
u držačima za šalice.
Kontrolna svjetla,
mjerači i indikatori
Sklop instrumenata
Kazaljke na instrumentima se kratko
zakrenu u krajnji položaj kad se
uključi kontakt.
Brzinomjer
Prikazuje brzinu vozila.

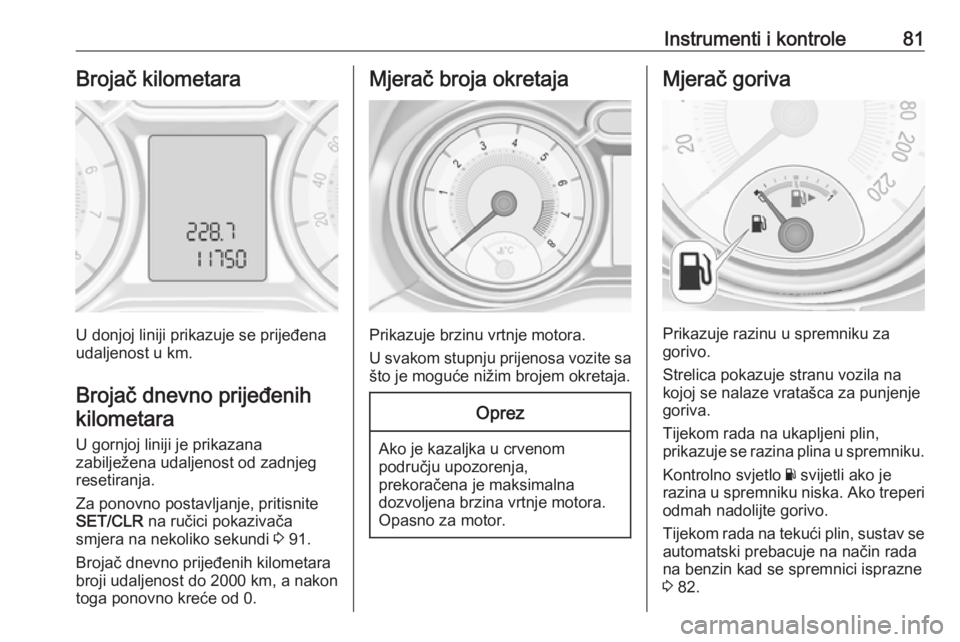

Instrumenti i kontrole81Brojač kilometara
U donjoj liniji prikazuje se prijeđena
udaljenost u km.
Brojač dnevno prijeđenih kilometara
U gornjoj liniji je prikazana
zabilježena udaljenost od zadnjeg
resetiranja.
Za ponovno postavljanje, pritisnite
SET/CLR na ručici pokazivača
smjera na nekoliko sekundi 3 91.
Brojač dnevno prijeđenih kilometara
broji udaljenost do 2000 km, a nakon
toga ponovno kreće od 0.
Mjerač broja okretaja
Prikazuje brzinu vrtnje motora.
U svakom stupnju prijenosa vozite sa što je moguće nižim brojem okretaja.
Oprez
Ako je kazaljka u crvenompodručju upozorenja,
prekoračena je maksimalna
dozvoljena brzina vrtnje motora.
Opasno za motor.
Mjerač goriva
Prikazuje razinu u spremniku za
gorivo.
Strelica pokazuje stranu vozila na
kojoj se nalaze vratašca za punjenje
goriva.
Tijekom rada na ukapljeni plin,
prikazuje se razina plina u spremniku.
Kontrolno svjetlo Y svijetli ako je
razina u spremniku niska. Ako treperi
odmah nadolijte gorivo.
Tijekom rada na tekući plin, sustav se automatski prebacuje na način rada
na benzin kad se spremnici isprazne
3 82.

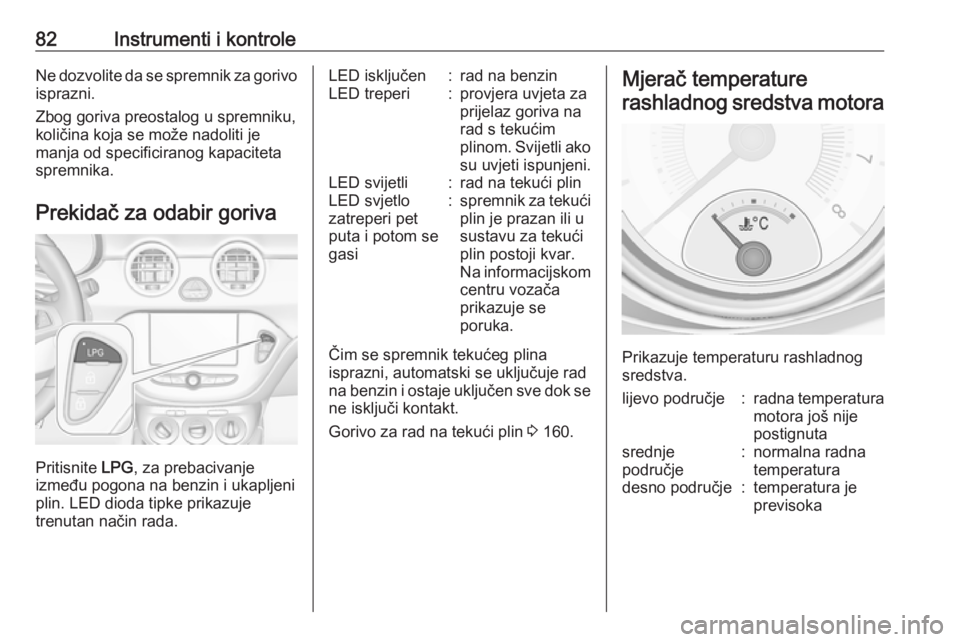

82Instrumenti i kontroleNe dozvolite da se spremnik za gorivo
isprazni.
Zbog goriva preostalog u spremniku,
količina koja se može nadoliti je
manja od specificiranog kapaciteta
spremnika.
Prekidač za odabir goriva
Pritisnite LPG
, za prebacivanje
između pogona na benzin i ukapljeni
plin. LED dioda tipke prikazuje
trenutan način rada.
LED isključen:rad na benzinLED treperi:provjera uvjeta za
prijelaz goriva na
rad s tekućim
plinom. Svijetli ako
su uvjeti ispunjeni.LED svijetli:rad na tekući plinLED svjetlo
zatreperi pet
puta i potom se
gasi:spremnik za tekući plin je prazan ili u
sustavu za tekući
plin postoji kvar.
Na informacijskom
centru vozača
prikazuje se
poruka.
Čim se spremnik tekućeg plina
isprazni, automatski se uključuje rad
na benzin i ostaje uključen sve dok se
ne isključi kontakt.
Gorivo za rad na tekući plin 3 160.
Mjerač temperature
rashladnog sredstva motora
Prikazuje temperaturu rashladnog
sredstva.
lijevo područje:radna temperatura
motora još nije
postignutasrednje
područje:normalna radna
temperaturadesno područje:temperatura je
previsoka

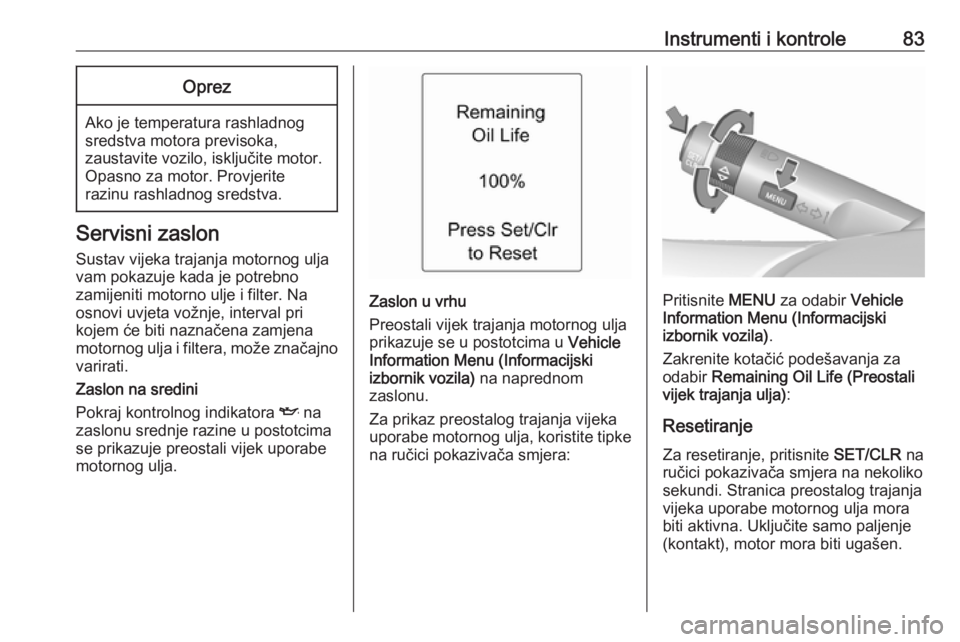

Instrumenti i kontrole83Oprez
Ako je temperatura rashladnog
sredstva motora previsoka,
zaustavite vozilo, isključite motor.
Opasno za motor. Provjerite
razinu rashladnog sredstva.
Servisni zaslon
Sustav vijeka trajanja motornog ulja
vam pokazuje kada je potrebno
zamijeniti motorno ulje i filter. Na
osnovi uvjeta vožnje, interval pri
kojem će biti naznačena zamjena
motornog ulja i filtera, može značajno
varirati.
Zaslon na sredini
Pokraj kontrolnog indikatora I na
zaslonu srednje razine u postotcima
se prikazuje preostali vijek uporabe
motornog ulja.
Zaslon u vrhu
Preostali vijek trajanja motornog ulja
prikazuje se u postotcima u Vehicle
Information Menu (Informacijski
izbornik vozila) na naprednom
zaslonu.
Za prikaz preostalog trajanja vijeka uporabe motornog ulja, koristite tipke
na ručici pokazivača smjera:Pritisnite MENU za odabir Vehicle
Information Menu (Informacijski
izbornik vozila) .
Zakrenite kotačić podešavanja za
odabir Remaining Oil Life (Preostali
vijek trajanja ulja) :
Resetiranje
Za resetiranje, pritisnite SET/CLR na
ručici pokazivača smjera na nekoliko
sekundi. Stranica preostalog trajanja
vijeka uporabe motornog ulja mora
biti aktivna. Uključite samo paljenje
(kontakt), motor mora biti ugašen.

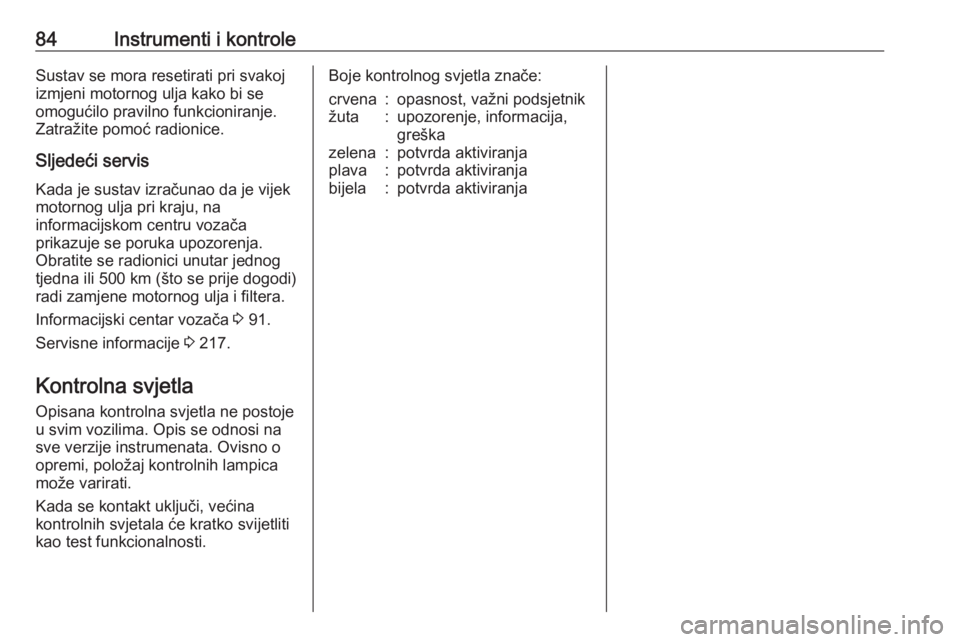

84Instrumenti i kontroleSustav se mora resetirati pri svakoj
izmjeni motornog ulja kako bi se
omogućilo pravilno funkcioniranje.
Zatražite pomoć radionice.
Sljedeći servis
Kada je sustav izračunao da je vijek
motornog ulja pri kraju, na
informacijskom centru vozača
prikazuje se poruka upozorenja.
Obratite se radionici unutar jednog
tjedna ili 500 km (što se prije dogodi)
radi zamjene motornog ulja i filtera.
Informacijski centar vozača 3 91.
Servisne informacije 3 217.
Kontrolna svjetla
Opisana kontrolna svjetla ne postoje
u svim vozilima. Opis se odnosi na
sve verzije instrumenata. Ovisno o
opremi, položaj kontrolnih lampica može varirati.
Kada se kontakt uključi, većina
kontrolnih svjetala će kratko svijetliti
kao test funkcionalnosti.Boje kontrolnog svjetla znače:crvena:opasnost, važni podsjetnikžuta:upozorenje, informacija,
greškazelena:potvrda aktiviranjaplava:potvrda aktiviranjabijela:potvrda aktiviranja

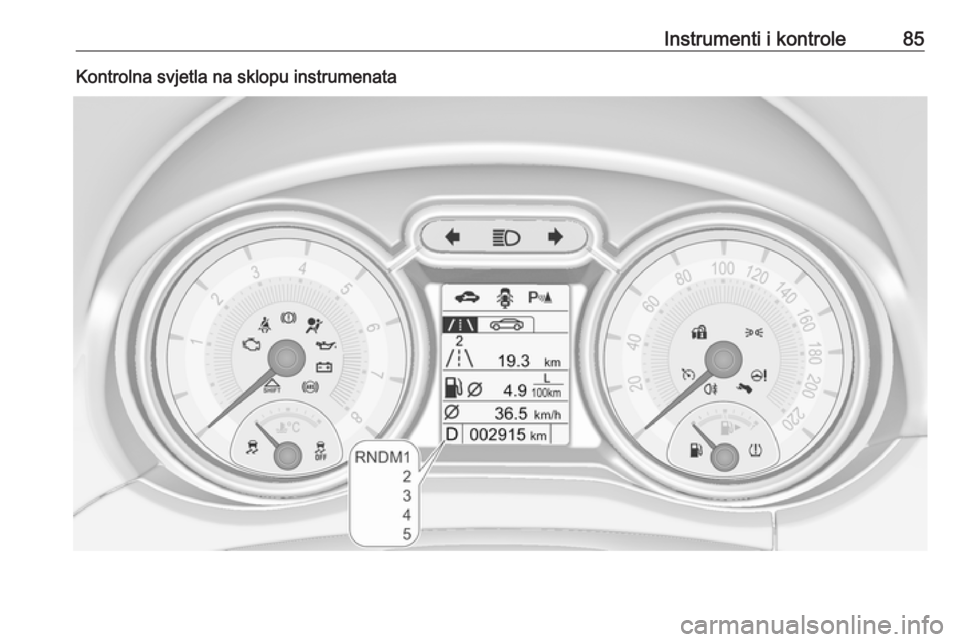

Instrumenti i kontrole85Kontrolna svjetla na sklopu instrumenata

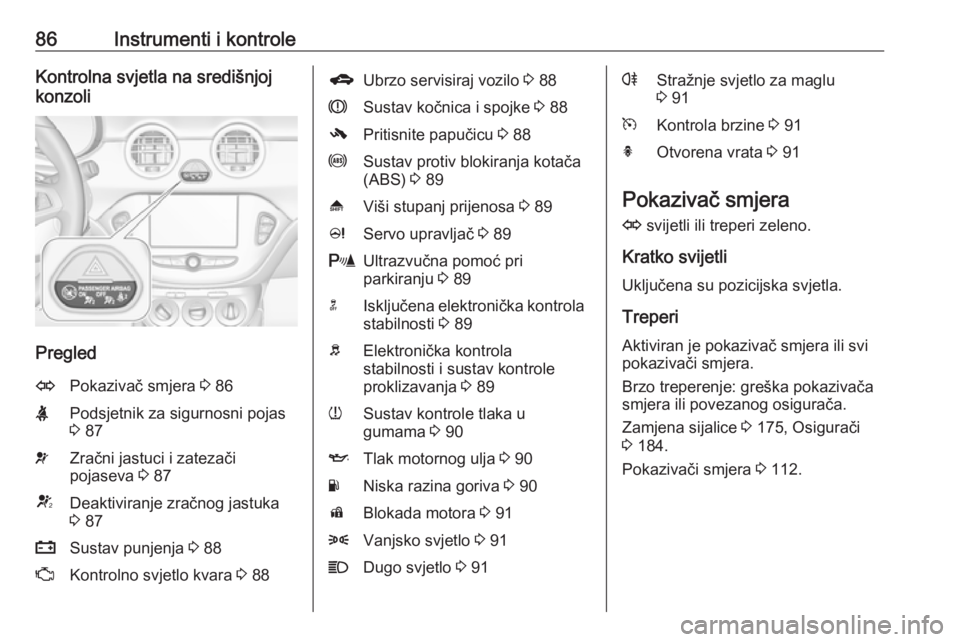

86Instrumenti i kontroleKontrolna svjetla na središnjoj
konzoli
Pregled
OPokazivač smjera 3 86XPodsjetnik za sigurnosni pojas
3 87vZračni jastuci i zatezači
pojaseva 3 87VDeaktiviranje zračnog jastuka
3 87pSustav punjenja 3 88ZKontrolno svjetlo kvara 3 88gUbrzo servisiraj vozilo 3 88RSustav kočnica i spojke 3 88-Pritisnite papučicu 3 88uSustav protiv blokiranja kotača
(ABS) 3 89[Viši stupanj prijenosa 3 89cServo upravljač 3 89rUltrazvučna pomoć pri
parkiranju 3 89nIsključena elektronička kontrola
stabilnosti 3 89bElektronička kontrola
stabilnosti i sustav kontrole
proklizavanja 3 89wSustav kontrole tlaka u
gumama 3 90ITlak motornog ulja 3 90YNiska razina goriva 3 90dBlokada motora 3 918Vanjsko svjetlo 3 91CDugo svjetlo 3 91rStražnje svjetlo za maglu
3 91mKontrola brzine 3 91hOtvorena vrata 3 91
Pokazivač smjera
O svijetli ili treperi zeleno.
Kratko svijetli
Uključena su pozicijska svjetla.
Treperi
Aktiviran je pokazivač smjera ili svi
pokazivači smjera.
Brzo treperenje: greška pokazivača
smjera ili povezanog osigurača.
Zamjena sijalice 3 175, Osigurači
3 184.
Pokazivači smjera 3 112.

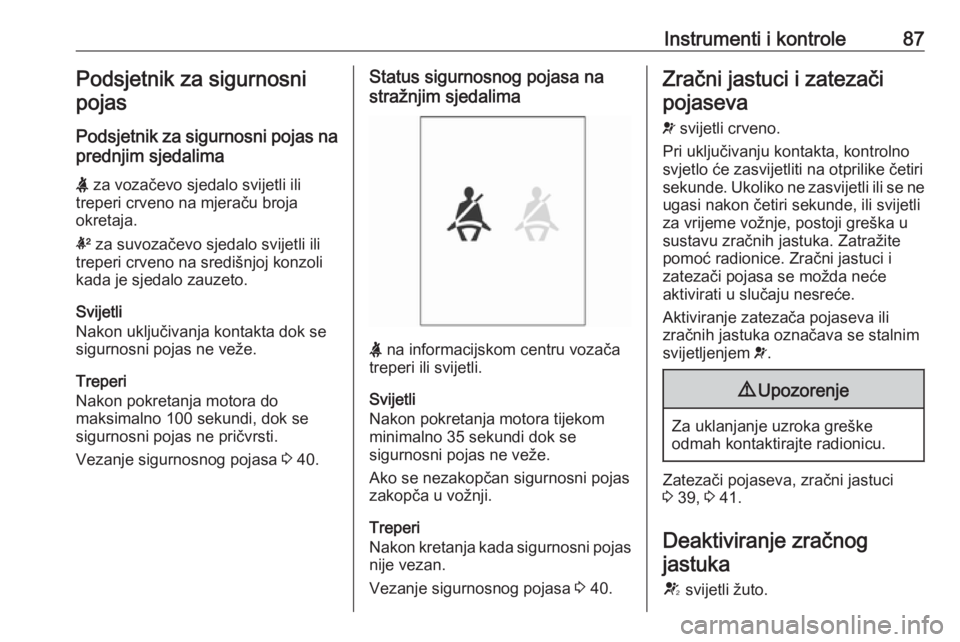

Instrumenti i kontrole87Podsjetnik za sigurnosnipojas
Podsjetnik za sigurnosni pojas na
prednjim sjedalima
X za vozačevo sjedalo svijetli ili
treperi crveno na mjeraču broja
okretaja.
k za suvozačevo sjedalo svijetli ili
treperi crveno na središnjoj konzoli
kada je sjedalo zauzeto.
Svijetli
Nakon uključivanja kontakta dok se
sigurnosni pojas ne veže.
Treperi
Nakon pokretanja motora do
maksimalno 100 sekundi, dok se
sigurnosni pojas ne pričvrsti.
Vezanje sigurnosnog pojasa 3 40.Status sigurnosnog pojasa na
stražnjim sjedalima
X na informacijskom centru vozača
treperi ili svijetli.
Svijetli
Nakon pokretanja motora tijekom minimalno 35 sekundi dok se
sigurnosni pojas ne veže.
Ako se nezakopčan sigurnosni pojas
zakopča u vožnji.
Treperi
Nakon kretanja kada sigurnosni pojas nije vezan.
Vezanje sigurnosnog pojasa 3 40.
Zračni jastuci i zatezači
pojaseva
v svijetli crveno.
Pri uključivanju kontakta, kontrolno svjetlo će zasvijetliti na otprilike četiri
sekunde. Ukoliko ne zasvijetli ili se ne
ugasi nakon četiri sekunde, ili svijetli
za vrijeme vožnje, postoji greška u
sustavu zračnih jastuka. Zatražite
pomoć radionice. Zračni jastuci i
zatezači pojasa se možda neće
aktivirati u slučaju nesreće.
Aktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem v.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zatezači pojaseva, zračni jastuci 3 39, 3 41.
Deaktiviranje zračnog
jastuka
V svijetli žuto.

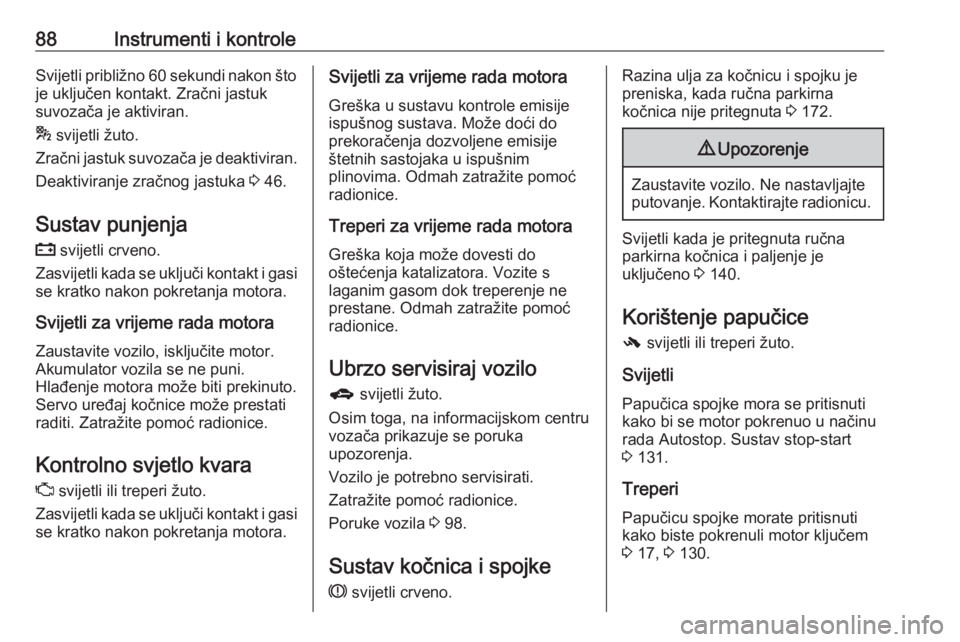

88Instrumenti i kontroleSvijetli približno 60 sekundi nakon što
je uključen kontakt. Zračni jastuk
suvozača je aktiviran.
* svijetli žuto.
Zračni jastuk suvozača je deaktiviran. Deaktiviranje zračnog jastuka 3 46.
Sustav punjenja p svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.
Akumulator vozila se ne puni.
Hlađenje motora može biti prekinuto.
Servo uređaj kočnice može prestati
raditi. Zatražite pomoć radionice.
Kontrolno svjetlo kvara Z svijetli ili treperi žuto.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.Svijetli za vrijeme rada motora
Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima. Odmah zatražite pomoć
radionice.
Treperi za vrijeme rada motora
Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.
Ubrzo servisiraj vozilo g svijetli žuto.
Osim toga, na informacijskom centru
vozača prikazuje se poruka
upozorenja.
Vozilo je potrebno servisirati.
Zatražite pomoć radionice.
Poruke vozila 3 98.
Sustav kočnica i spojke R svijetli crveno.Razina ulja za kočnicu i spojku je
preniska, kada ručna parkirna
kočnica nije pritegnuta 3 172.9 Upozorenje
Zaustavite vozilo. Ne nastavljajte
putovanje. Kontaktirajte radionicu.
Svijetli kada je pritegnuta ručna
parkirna kočnica i paljenje je
uključeno 3 140.
Korištenje papučice
- svijetli ili treperi žuto.
Svijetli
Papučica spojke mora se pritisnuti kako bi se motor pokrenuo u načinu
rada Autostop. Sustav stop-start
3 131.
Treperi
Papučicu spojke morate pritisnuti
kako biste pokrenuli motor ključem 3 17, 3 130.
