Stoelen, veiligheidssystemen49Inbouwposities kinderveiligheidssystemen
Toegestane mogelijkheden voor de bevestiging van een kinderveiligheidssysteemGewichtsklasse
Op passagiersstoel
Op zitplaatsen achterin
geactiveerde airbaggedeactiveerde airbagGroep 0: tot 10 kgXU 1U*Groep 0+: tot 13 kgXU1U*Groep I: 9 tot 18 kgXU1U2
*Groep II: 15 tot 25 kgU**XU*Groep III: 22 tot 36 kgU**XU*1:als het kinderveiligheidssysteem met een driepuntsgordel wordt vastgezet, zet de rugleuning dan verticaal zodat de
gordel aan de kant van de gesp strak zit. Zet de zithoogte op de hoogste stand.2:verwijder bij het gebruik van kinderveiligheidssystemen in deze groep de hoofdsteun achter 3 34*:zet de betreffende voorstoel voor het kinderveiligheidssystemen in één van de voorste standen**:zet de passagiersstoel in de achterste stand. Zet de stoelzitting in hoogste stand en de hoofdsteun in de laagste
stand. Zet de rugleuning zo ver als noodzakelijk rechtop om te verzekeren dat de veiligheidsgordel van de auto van het bovenste verankeringspunt vandaan naar voren looptU:universeel bruikbaar in combinatie met een driepuntsgordelX:kinderveiligheidssystemen zijn in deze gewichtsgroep niet toegestaan

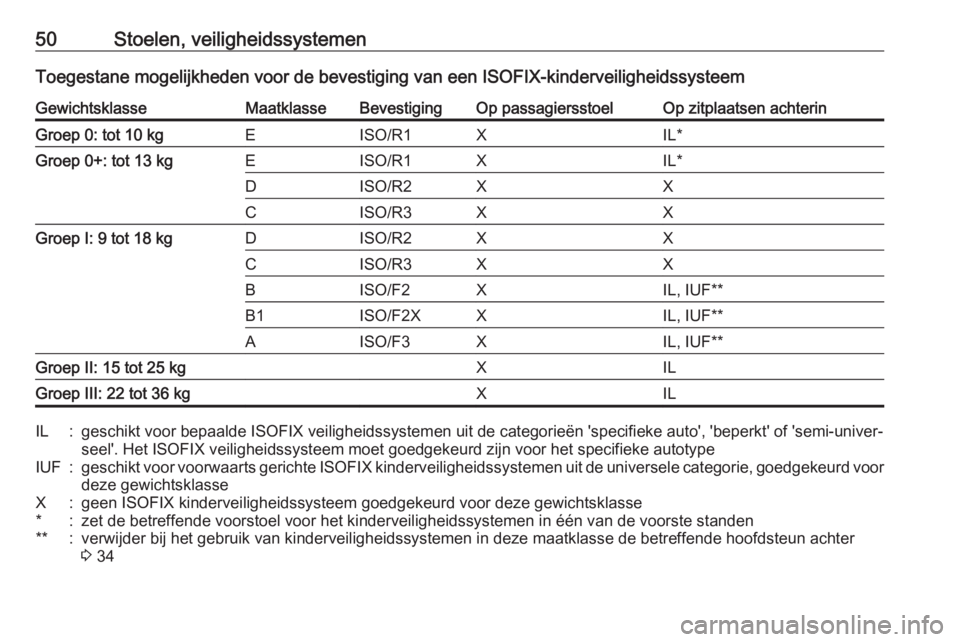

50Stoelen, veiligheidssystemenToegestane mogelijkheden voor de bevestiging van een ISOFIX-kinderveiligheidssysteemGewichtsklasseMaatklasseBevestigingOp passagiersstoelOp zitplaatsen achterinGroep 0: tot 10 kgEISO/R1XIL*Groep 0+: tot 13 kgEISO/R1XIL*DISO/R2XXCISO/R3XXGroep I: 9 tot 18 kgDISO/R2XXCISO/R3XXBISO/F2XIL, IUF**B1ISO/F2XXIL, IUF**AISO/F3XIL, IUF**Groep II: 15 tot 25 kgXILGroep III: 22 tot 36 kgXILIL:geschikt voor bepaalde ISOFIX veiligheidssystemen uit de categorieën 'specifieke auto', 'beperkt' of 'semi-univer‐
seel'. Het ISOFIX veiligheidssysteem moet goedgekeurd zijn voor het specifieke autotypeIUF:geschikt voor voorwaarts gerichte ISOFIX kinderveiligheidssystemen uit de universele categorie, goedgekeurd voor
deze gewichtsklasseX:geen ISOFIX kinderveiligheidssysteem goedgekeurd voor deze gewichtsklasse*:zet de betreffende voorstoel voor het kinderveiligheidssystemen in één van de voorste standen**:verwijder bij het gebruik van kinderveiligheidssystemen in deze maatklasse de betreffende hoofdsteun achter
3 34

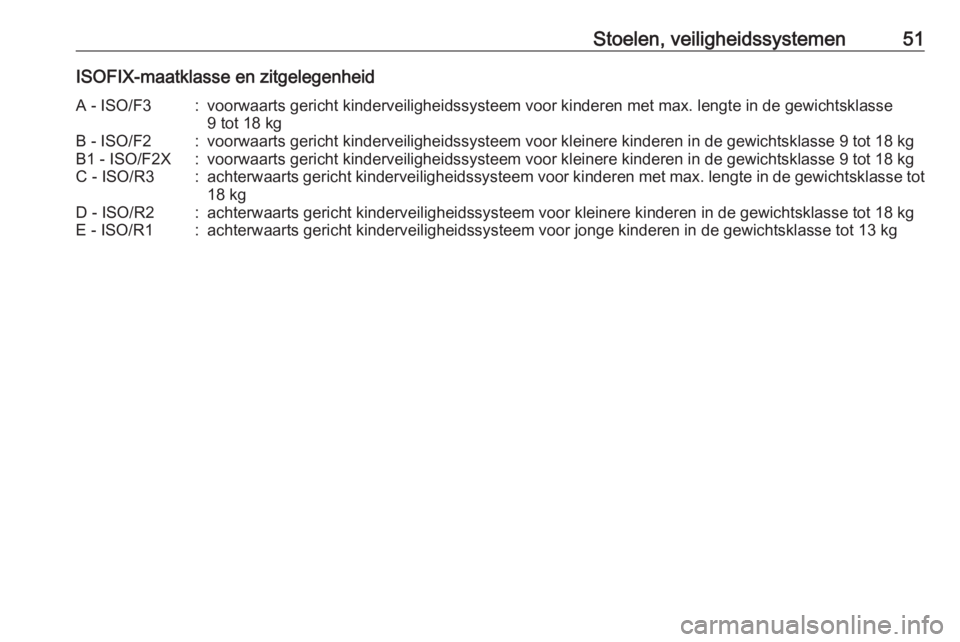

Stoelen, veiligheidssystemen51ISOFIX-maatklasse en zitgelegenheidA - ISO/F3:voorwaarts gericht kinderveiligheidssysteem voor kinderen met max. lengte in de gewichtsklasse
9 tot 18 kgB - ISO/F2:voorwaarts gericht kinderveiligheidssysteem voor kleinere kinderen in de gewichtsklasse 9 tot 18 kgB1 - ISO/F2X:voorwaarts gericht kinderveiligheidssysteem voor kleinere kinderen in de gewichtsklasse 9 tot 18 kgC - ISO/R3:achterwaarts gericht kinderveiligheidssysteem voor kinderen met max. lengte in de gewichtsklasse tot 18 kgD - ISO/R2:achterwaarts gericht kinderveiligheidssysteem voor kleinere kinderen in de gewichtsklasse tot 18 kgE - ISO/R1:achterwaarts gericht kinderveiligheidssysteem voor jonge kinderen in de gewichtsklasse tot 13 kg

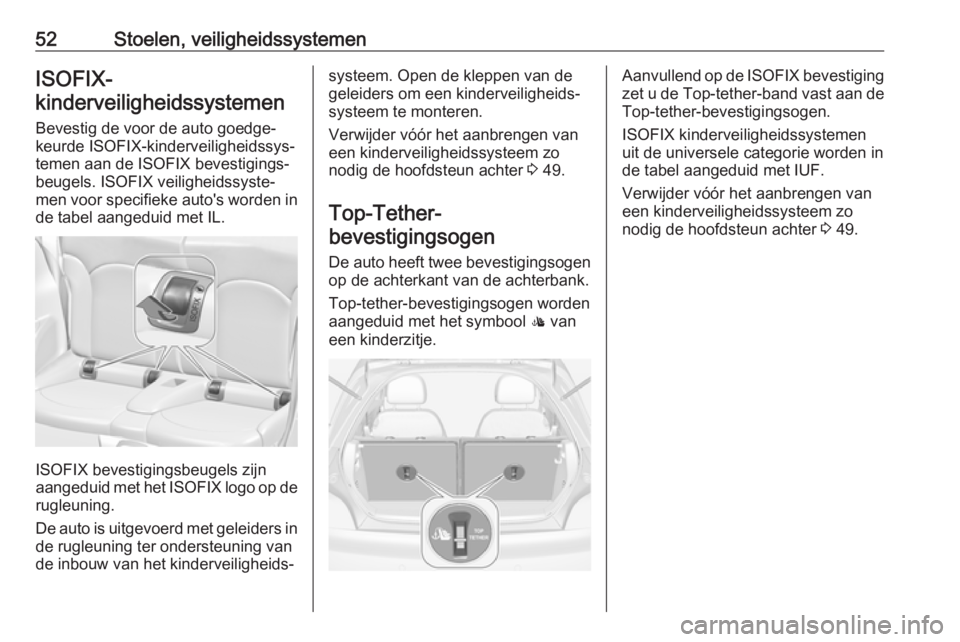

52Stoelen, veiligheidssystemenISOFIX-
kinderveiligheidssystemen
Bevestig de voor de auto goedge‐
keurde ISOFIX-kinderveiligheidssys‐
temen aan de ISOFIX bevestigings‐
beugels. ISOFIX veiligheidssyste‐
men voor specifieke auto's worden in de tabel aangeduid met IL.
ISOFIX bevestigingsbeugels zijn
aangeduid met het ISOFIX logo op de
rugleuning.
De auto is uitgevoerd met geleiders in
de rugleuning ter ondersteuning van
de inbouw van het kinderveiligheids‐
systeem. Open de kleppen van de
geleiders om een kinderveiligheids‐
systeem te monteren.
Verwijder vóór het aanbrengen van
een kinderveiligheidssysteem zo nodig de hoofdsteun achter 3 49.
Top-Tether-
bevestigingsogen
De auto heeft twee bevestigingsogen
op de achterkant van de achterbank.
Top-tether-bevestigingsogen worden
aangeduid met het symbool : van
een kinderzitje.Aanvullend op de ISOFIX bevestiging
zet u de Top-tether -band vast aan de
Top-tether-bevestigingsogen.
ISOFIX kinderveiligheidssystemen
uit de universele categorie worden in
de tabel aangeduid met IUF.
Verwijder vóór het aanbrengen van
een kinderveiligheidssysteem zo
nodig de hoofdsteun achter 3 49.

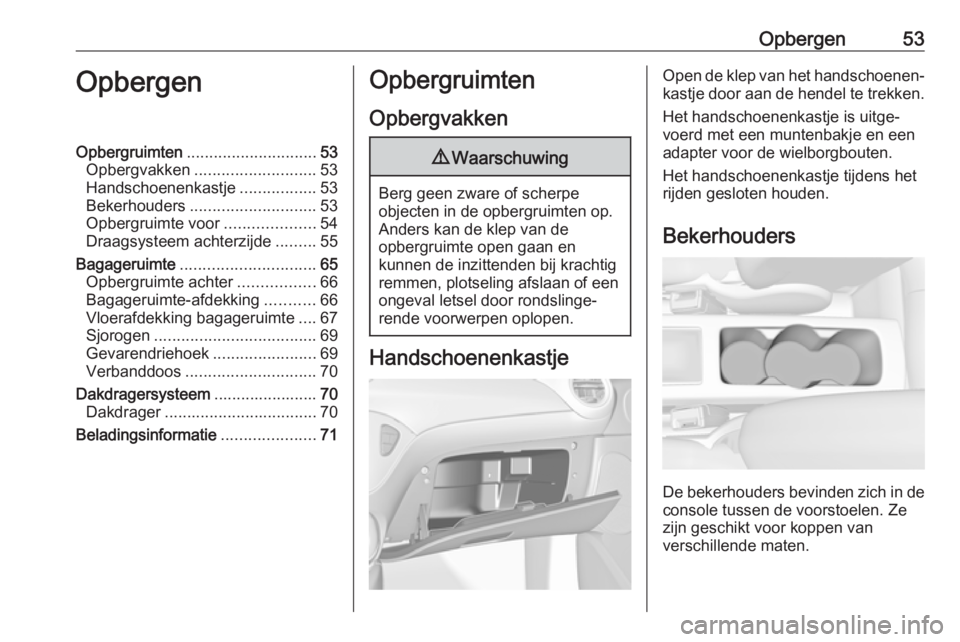

Opbergen53OpbergenOpbergruimten............................. 53
Opbergvakken ........................... 53
Handschoenenkastje .................53
Bekerhouders ............................ 53
Opbergruimte voor ....................54
Draagsysteem achterzijde .........55
Bagageruimte .............................. 65
Opbergruimte achter .................66
Bagageruimte-afdekking ...........66
Vloerafdekking bagageruimte ....67
Sjorogen .................................... 69
Gevarendriehoek .......................69
Verbanddoos ............................. 70
Dakdragersysteem .......................70
Dakdrager .................................. 70
Beladingsinformatie .....................71Opbergruimten
Opbergvakken9 Waarschuwing
Berg geen zware of scherpe
objecten in de opbergruimten op.
Anders kan de klep van de
opbergruimte open gaan en
kunnen de inzittenden bij krachtig
remmen, plotseling afslaan of een ongeval letsel door rondslinge‐
rende voorwerpen oplopen.
Handschoenenkastje
Open de klep van het handschoenen‐
kastje door aan de hendel te trekken.
Het handschoenenkastje is uitge‐
voerd met een muntenbakje en een
adapter voor de wielborgbouten.
Het handschoenenkastje tijdens het
rijden gesloten houden.
Bekerhouders
De bekerhouders bevinden zich in deconsole tussen de voorstoelen. Ze
zijn geschikt voor koppen van
verschillende maten.

54Opbergen

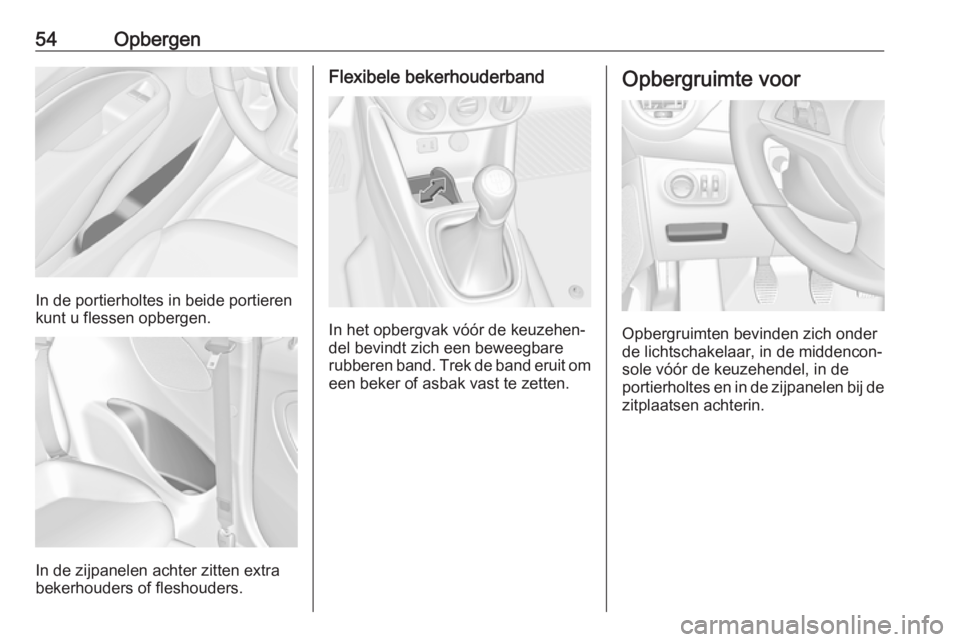

In de portierholtes in beide portieren
kunt u flessen opbergen.
In de zijpanelen achter zitten extra
bekerhouders of fleshouders.
Flexibele bekerhouderband
In het opbergvak vóór de keuzehen‐
del bevindt zich een beweegbare
rubberen band. Trek de band eruit om een beker of asbak vast te zetten.
Opbergruimte voor
Opbergruimten bevinden zich onder
de lichtschakelaar, in de middencon‐
sole vóór de keuzehendel, in de
portierholtes en in de zijpanelen bij de
zitplaatsen achterin.

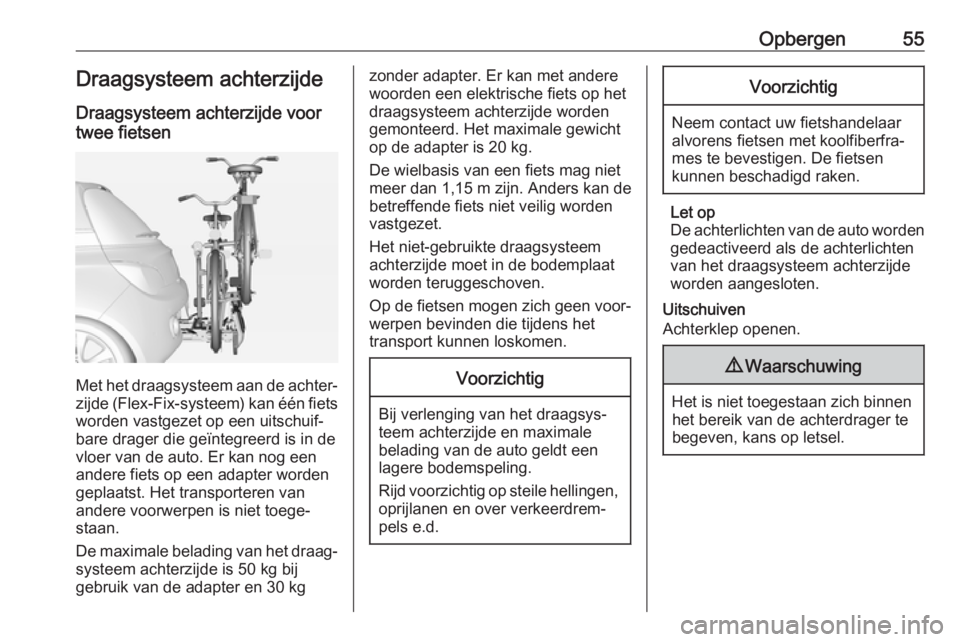

Opbergen55Draagsysteem achterzijde
Draagsysteem achterzijde voor
twee fietsen
Met het draagsysteem aan de achter‐
zijde (Flex-Fix-systeem) kan één fiets
worden vastgezet op een uitschuif‐
bare drager die geïntegreerd is in de
vloer van de auto. Er kan nog een
andere fiets op een adapter worden
geplaatst. Het transporteren van
andere voorwerpen is niet toege‐
staan.
De maximale belading van het draag‐ systeem achterzijde is 50 kg bij
gebruik van de adapter en 30 kg
zonder adapter. Er kan met andere woorden een elektrische fiets op hetdraagsysteem achterzijde worden
gemonteerd. Het maximale gewicht
op de adapter is 20 kg.
De wielbasis van een fiets mag niet
meer dan 1,15 m zijn. Anders kan de
betreffende fiets niet veilig worden
vastgezet.
Het niet-gebruikte draagsysteem
achterzijde moet in de bodemplaat
worden teruggeschoven.
Op de fietsen mogen zich geen voor‐ werpen bevinden die tijdens het
transport kunnen loskomen.Voorzichtig
Bij verlenging van het draagsys‐
teem achterzijde en maximale
belading van de auto geldt een
lagere bodemspeling.
Rijd voorzichtig op steile hellingen, oprijlanen en over verkeerdrem‐
pels e.d.
Voorzichtig
Neem contact uw fietshandelaar
alvorens fietsen met koolfiberfra‐
mes te bevestigen. De fietsen
kunnen beschadigd raken.
Let op
De achterlichten van de auto worden
gedeactiveerd als de achterlichten
van het draagsysteem achterzijde worden aangesloten.
Uitschuiven
Achterklep openen.
9 Waarschuwing
Het is niet toegestaan zich binnen
het bereik van de achterdrager tebegeven, kans op letsel.

56Opbergen

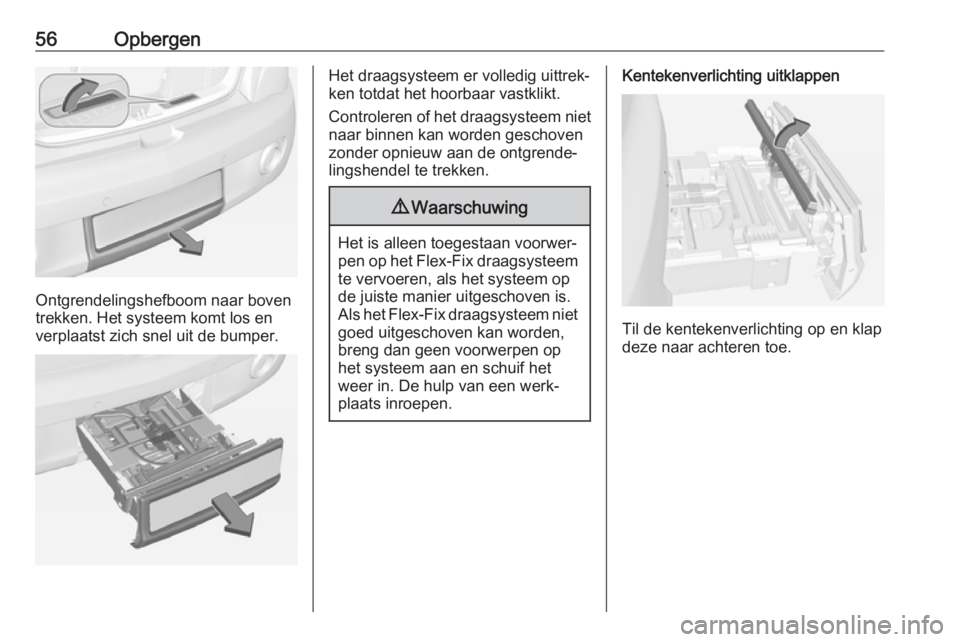

Ontgrendelingshefboom naar boven
trekken. Het systeem komt los en
verplaatst zich snel uit de bumper.
Het draagsysteem er volledig uittrek‐
ken totdat het hoorbaar vastklikt.
Controleren of het draagsysteem niet naar binnen kan worden geschoven
zonder opnieuw aan de ontgrende‐
lingshendel te trekken.9 Waarschuwing
Het is alleen toegestaan voorwer‐
pen op het Flex-Fix draagsysteem
te vervoeren, als het systeem op
de juiste manier uitgeschoven is.
Als het Flex-Fix draagsysteem niet goed uitgeschoven kan worden,
breng dan geen voorwerpen op
het systeem aan en schuif het
weer in. De hulp van een werk‐
plaats inroepen.
Kentekenverlichting uitklappen
Til de kentekenverlichting op en klap
deze naar achteren toe.

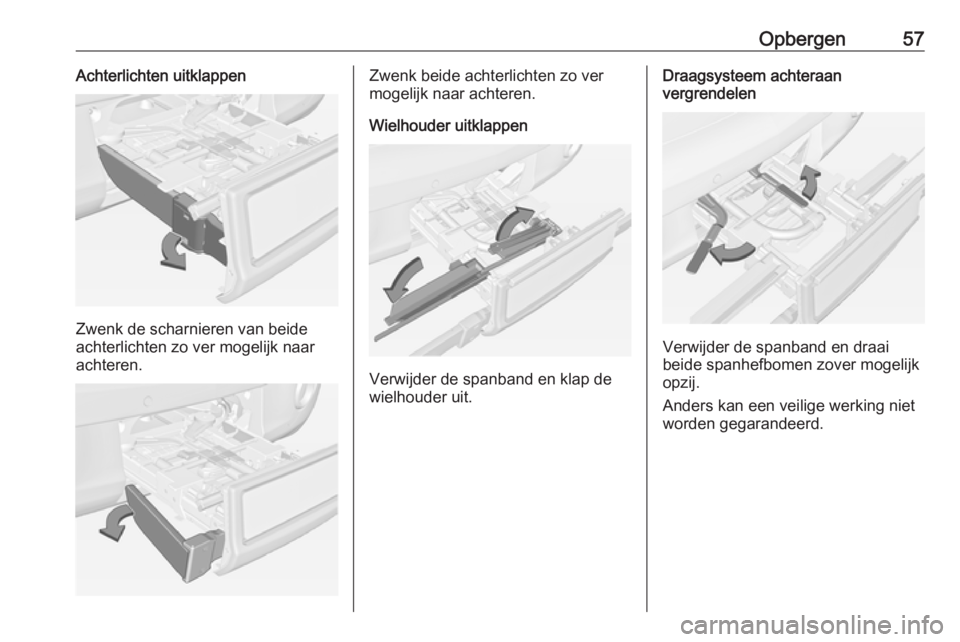

Opbergen57Achterlichten uitklappen
Zwenk de scharnieren van beide
achterlichten zo ver mogelijk naar achteren.
Zwenk beide achterlichten zo ver
mogelijk naar achteren.
Wielhouder uitklappen
Verwijder de spanband en klap de
wielhouder uit.
Draagsysteem achteraan
vergrendelen
Verwijder de spanband en draai
beide spanhefbomen zover mogelijk
opzij.
Anders kan een veilige werking niet worden gegarandeerd.

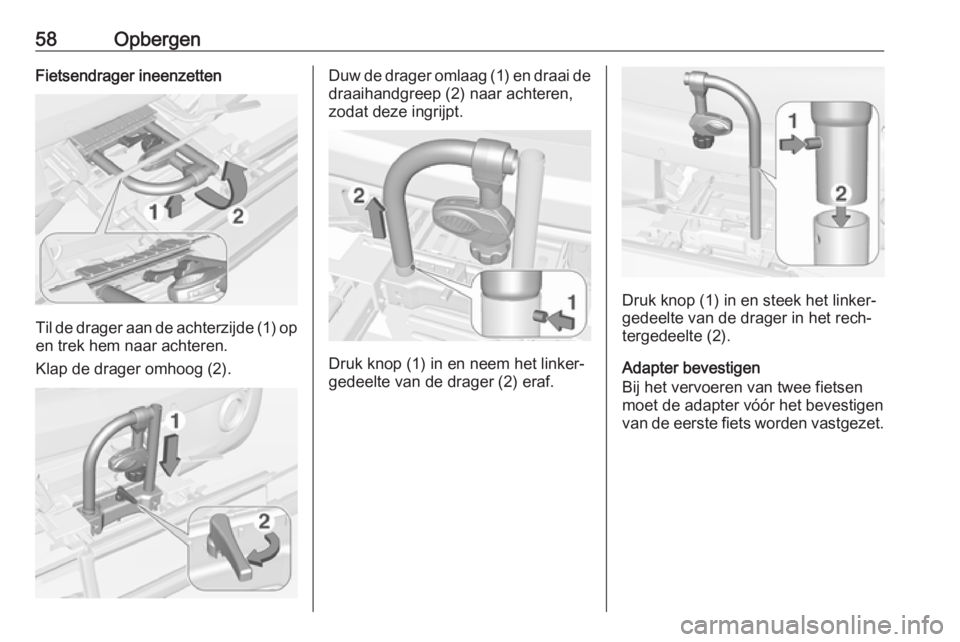

58OpbergenFietsendrager ineenzetten
Til de drager aan de achterzijde (1) op
en trek hem naar achteren.
Klap de drager omhoog (2).
Duw de drager omlaag (1) en draai de draaihandgreep (2) naar achteren,zodat deze ingrijpt.
Druk knop (1) in en neem het linker‐
gedeelte van de drager (2) eraf.
Druk knop (1) in en steek het linker‐
gedeelte van de drager in het rech‐
tergedeelte (2).
Adapter bevestigen
Bij het vervoeren van twee fietsen
moet de adapter vóór het bevestigen
van de eerste fiets worden vastgezet.
