Page 61 of 249

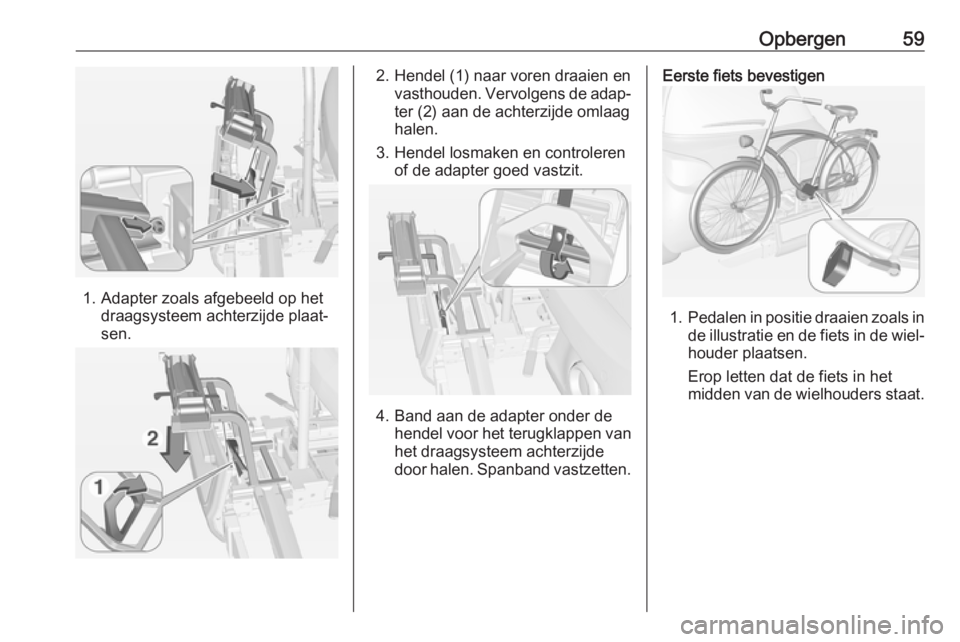

Opbergen59
1. Adapter zoals afgebeeld op hetdraagsysteem achterzijde plaat‐
sen.
2. Hendel (1) naar voren draaien en vasthouden. Vervolgens de adap‐ter (2) aan de achterzijde omlaaghalen.
3. Hendel losmaken en controleren of de adapter goed vastzit.
4. Band aan de adapter onder dehendel voor het terugklappen van
het draagsysteem achterzijde
door halen. Spanband vastzetten.
Eerste fiets bevestigen
1. Pedalen in positie draaien zoals in
de illustratie en de fiets in de wiel‐ houder plaatsen.
Erop letten dat de fiets in het
midden van de wielhouders staat.
Page 62 of 249

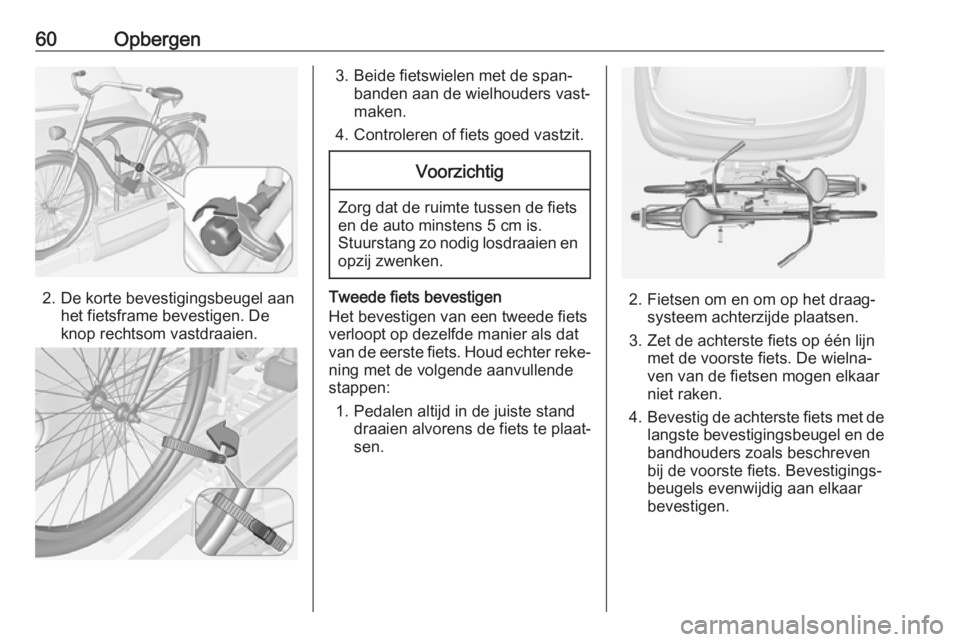

60Opbergen
2. De korte bevestigingsbeugel aanhet fietsframe bevestigen. De
knop rechtsom vastdraaien.
3. Beide fietswielen met de span‐ banden aan de wielhouders vast‐maken.
4. Controleren of fiets goed vastzit.Voorzichtig
Zorg dat de ruimte tussen de fiets
en de auto minstens 5 cm is.
Stuurstang zo nodig losdraaien en opzij zwenken.
Tweede fiets bevestigen
Het bevestigen van een tweede fiets
verloopt op dezelfde manier als dat
van de eerste fiets. Houd echter reke‐
ning met de volgende aanvullende
stappen:
1. Pedalen altijd in de juiste stand draaien alvorens de fiets te plaat‐
sen.2. Fietsen om en om op het draag‐ systeem achterzijde plaatsen.
3. Zet de achterste fiets op één lijn met de voorste fiets. De wielna‐
ven van de fietsen mogen elkaar
niet raken.
4. Bevestig de achterste fiets met de
langste bevestigingsbeugel en de bandhouders zoals beschreven
bij de voorste fiets. Bevestigings‐
beugels evenwijdig aan elkaar
bevestigen.
Page 63 of 249

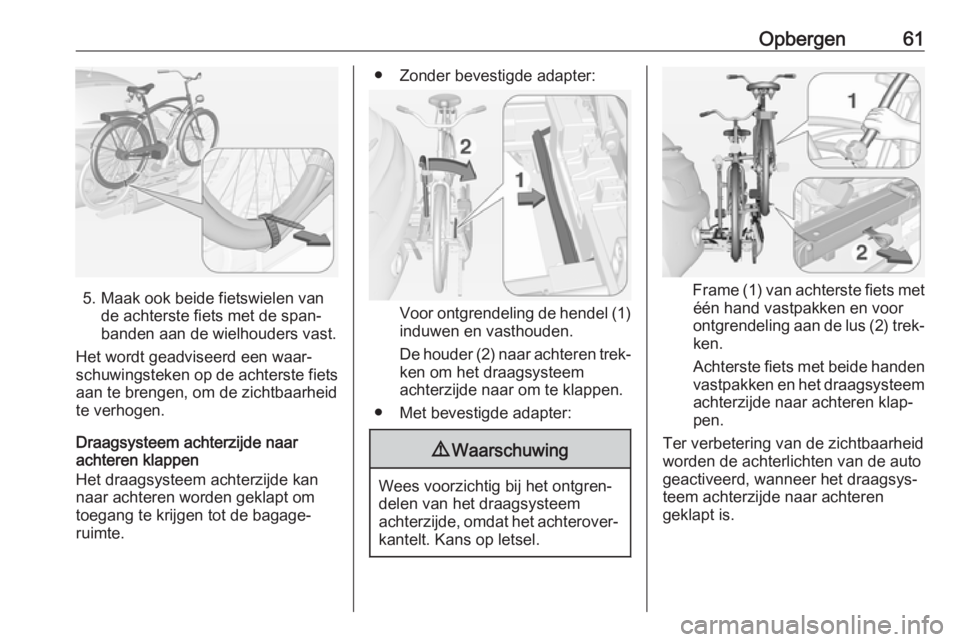

Opbergen61
5. Maak ook beide fietswielen vande achterste fiets met de span‐
banden aan de wielhouders vast.
Het wordt geadviseerd een waar‐
schuwingsteken op de achterste fiets aan te brengen, om de zichtbaarheid
te verhogen.
Draagsysteem achterzijde naar
achteren klappen
Het draagsysteem achterzijde kan
naar achteren worden geklapt om
toegang te krijgen tot de bagage‐
ruimte.
● Zonder bevestigde adapter:
Voor ontgrendeling de hendel (1)
induwen en vasthouden.
De houder (2) naar achteren trek‐ ken om het draagsysteem
achterzijde naar om te klappen.
● Met bevestigde adapter:
9 Waarschuwing
Wees voorzichtig bij het ontgren‐
delen van het draagsysteem
achterzijde, omdat het achterover‐
kantelt. Kans op letsel.
Frame (1) van achterste fiets metéén hand vastpakken en voor
ontgrendeling aan de lus (2) trek‐ ken.
Achterste fiets met beide handen vastpakken en het draagsysteem
achterzijde naar achteren klap‐
pen.
Ter verbetering van de zichtbaarheid
worden de achterlichten van de auto
geactiveerd, wanneer het draagsys‐
teem achterzijde naar achteren
geklapt is.
Page 64 of 249

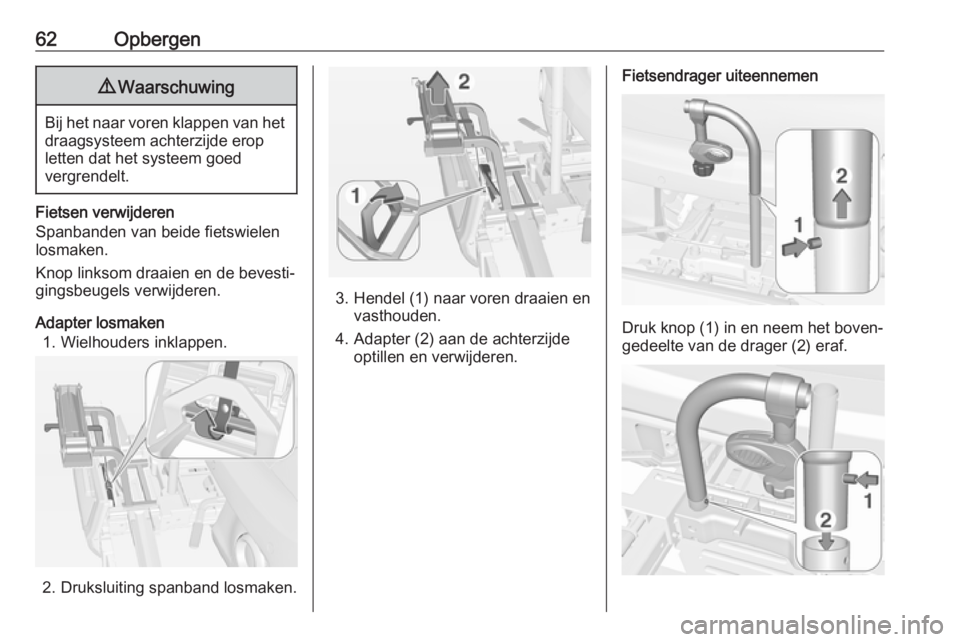

62Opbergen9Waarschuwing
Bij het naar voren klappen van het
draagsysteem achterzijde eropletten dat het systeem goed
vergrendelt.
Fietsen verwijderen
Spanbanden van beide fietswielen
losmaken.
Knop linksom draaien en de bevesti‐
gingsbeugels verwijderen.
Adapter losmaken 1. Wielhouders inklappen.
2. Druksluiting spanband losmaken.
3. Hendel (1) naar voren draaien en vasthouden.
4. Adapter (2) aan de achterzijde optillen en verwijderen.
Fietsendrager uiteennemen
Druk knop (1) in en neem het boven‐
gedeelte van de drager (2) eraf.
Page 65 of 249

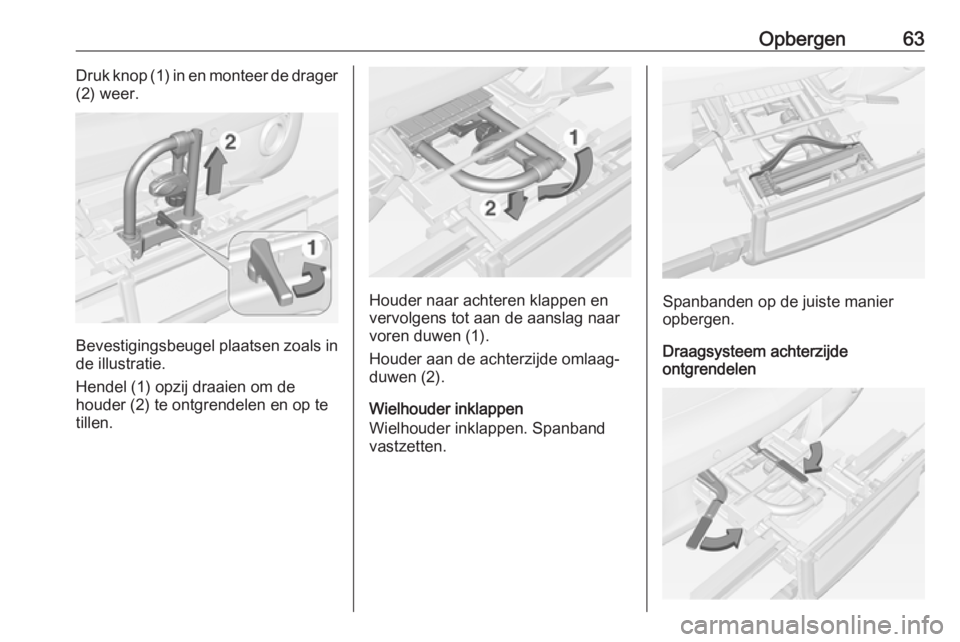

Opbergen63Druk knop (1) in en monteer de drager
(2) weer.
Bevestigingsbeugel plaatsen zoals in de illustratie.
Hendel (1) opzij draaien om de
houder (2) te ontgrendelen en op te
tillen.
Houder naar achteren klappen en
vervolgens tot aan de aanslag naar
voren duwen (1).
Houder aan de achterzijde omlaag‐
duwen (2).
Wielhouder inklappen
Wielhouder inklappen. Spanband
vastzetten.Spanbanden op de juiste manier
opbergen.
Draagsysteem achterzijde
ontgrendelen
Page 66 of 249

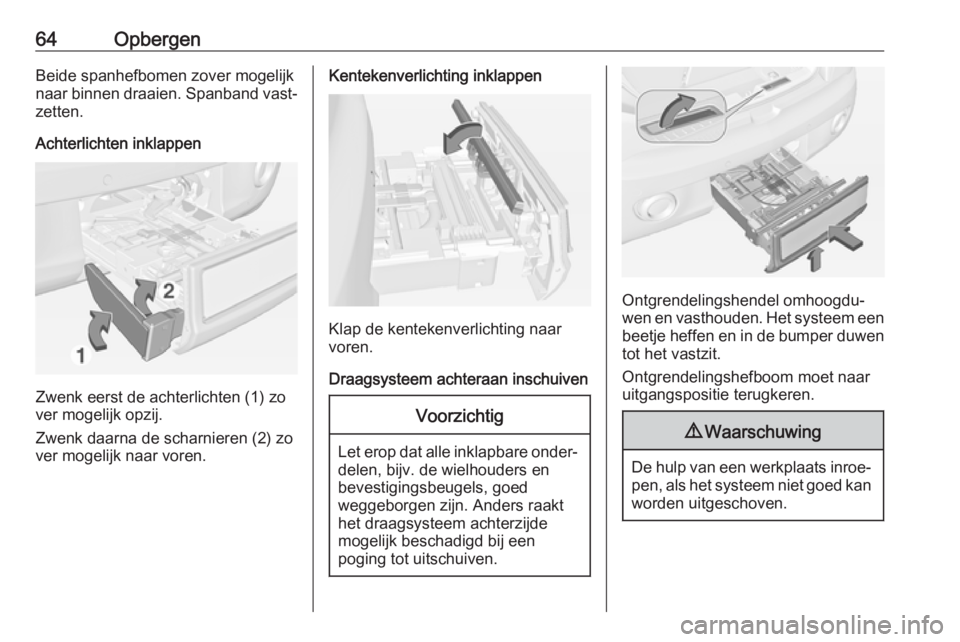

64OpbergenBeide spanhefbomen zover mogelijk
naar binnen draaien. Spanband vast‐
zetten.
Achterlichten inklappen
Zwenk eerst de achterlichten (1) zo
ver mogelijk opzij.
Zwenk daarna de scharnieren (2) zo
ver mogelijk naar voren.
Kentekenverlichting inklappen
Klap de kentekenverlichting naar
voren.
Draagsysteem achteraan inschuiven
Voorzichtig
Let erop dat alle inklapbare onder‐ delen, bijv. de wielhouders en
bevestigingsbeugels, goed
weggeborgen zijn. Anders raakt
het draagsysteem achterzijde
mogelijk beschadigd bij een
poging tot uitschuiven.
Ontgrendelingshendel omhoogdu‐
wen en vasthouden. Het systeem een beetje heffen en in de bumper duwen
tot het vastzit.
Ontgrendelingshefboom moet naar
uitgangspositie terugkeren.
9 Waarschuwing
De hulp van een werkplaats inroe‐
pen, als het systeem niet goed kan
worden uitgeschoven.
Page 67 of 249

Opbergen65Bagageruimte
De rugleuning van de achterbank bestaat uit twee delen. U kunt beide
delen apart neerklappen.
Bagageruimte vergroten
Verwijder zo nodig de bagageruimte-
afdekking.
Borgveer indrukken en de hoofdsteun omlaag drukken.
Steek de gesp van de veiligheidsgor‐
del in de zijhouder om schade aan de gordel te voorkomen.
Trek aan de lus op een of beide
rugleuningen en klap ze neer op het
zittingkussen.
Klap de rugleuningen omhoog door
ze rechtop te zetten en ze hoorbaar
te laten vastklikken.
De rugleuningen zijn goed vastgeklikt
wanneer de rode merktekens op
beide ontgrendelingslussen niet
zichtbaar zijn.
9 Waarschuwing
Bij opklappen moet u zich ervan
verzekeren dat de rugleuningen
stevig op hun plaats vergrendeld
zijn alvorens te gaan rijden. Het
nalaten hiervan kan lichamelijk
letsel of schade aan de bagage of de auto tot gevolg hebben bij hard
remmen of een botsing.
Haak voor draagtassen
Gebruik de haak op de zijwand rechts
van de bagageruimte voor het ophan‐
gen van draagtassen. Maximale
belasting: 5 kg.
Page 68 of 249

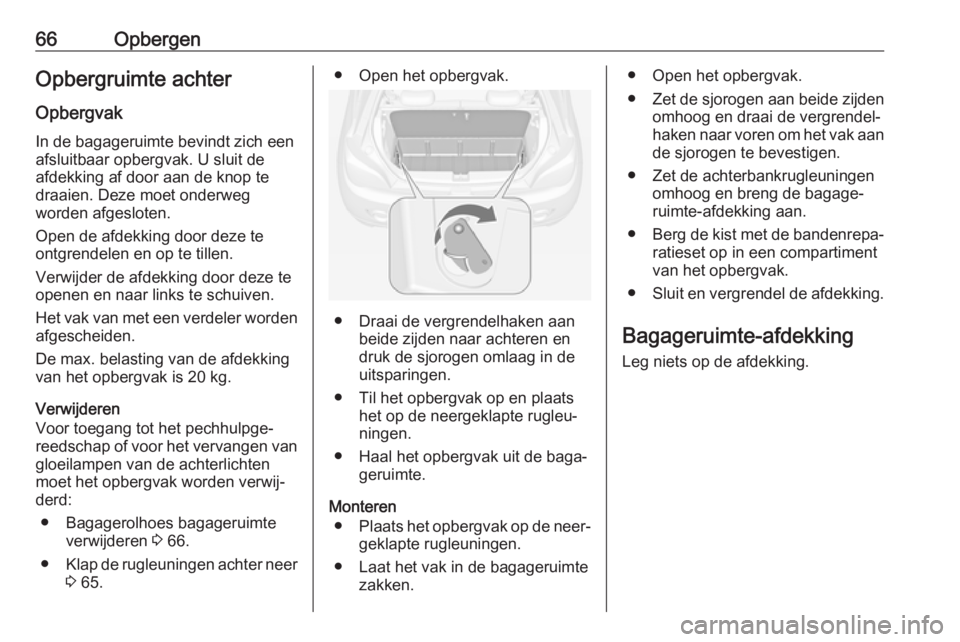

66OpbergenOpbergruimte achter
Opbergvak In de bagageruimte bevindt zich een
afsluitbaar opbergvak. U sluit de
afdekking af door aan de knop te
draaien. Deze moet onderweg
worden afgesloten.
Open de afdekking door deze te
ontgrendelen en op te tillen.
Verwijder de afdekking door deze te
openen en naar links te schuiven.
Het vak van met een verdeler worden afgescheiden.
De max. belasting van de afdekking
van het opbergvak is 20 kg.
Verwijderen
Voor toegang tot het pechhulpge‐
reedschap of voor het vervangen van gloeilampen van de achterlichten
moet het opbergvak worden verwij‐
derd:
● Bagagerolhoes bagageruimte verwijderen 3 66.
● Klap de rugleuningen achter neer
3 65.● Open het opbergvak.
● Draai de vergrendelhaken aan
beide zijden naar achteren endruk de sjorogen omlaag in de
uitsparingen.
● Til het opbergvak op en plaats het op de neergeklapte rugleu‐
ningen.
● Haal het opbergvak uit de baga‐ geruimte.
Monteren ● Plaats het opbergvak op de neer‐
geklapte rugleuningen.
● Laat het vak in de bagageruimte zakken.
● Open het opbergvak.
● Zet de sjorogen aan beide zijden
omhoog en draai de vergrendel‐
haken naar voren om het vak aan de sjorogen te bevestigen.
● Zet de achterbankrugleuningen omhoog en breng de bagage‐
ruimte-afdekking aan.
● Berg de kist met de bandenrepa‐
ratieset op in een compartiment
van het opbergvak.
● Sluit en vergrendel de afdekking.
Bagageruimte-afdekking
Leg niets op de afdekking.

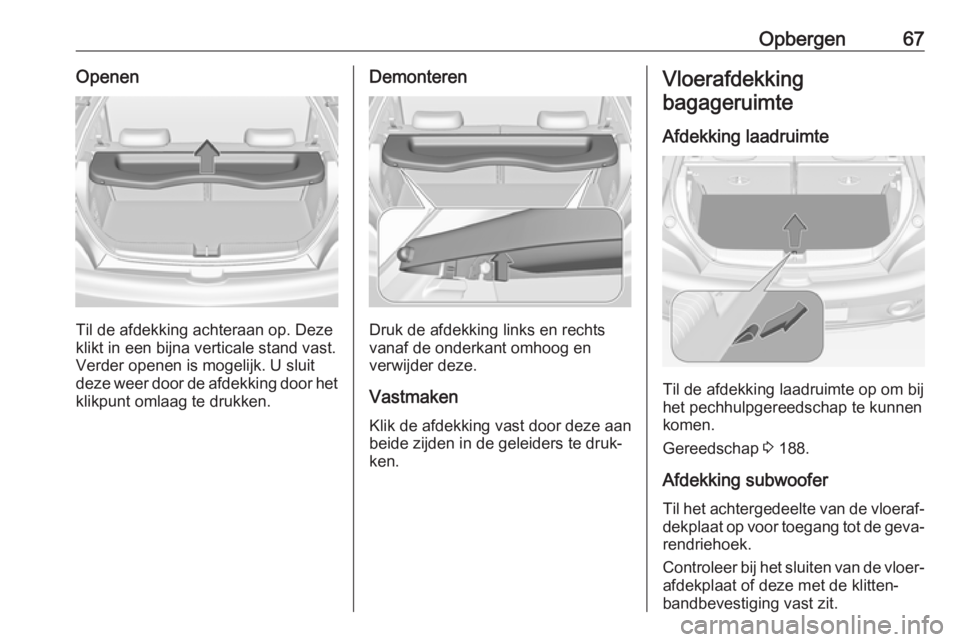

Page 69 of 249

Opbergen67Openen
Til de afdekking achteraan op. Deze
klikt in een bijna verticale stand vast. Verder openen is mogelijk. U sluitdeze weer door de afdekking door het
klikpunt omlaag te drukken.
Demonteren
Druk de afdekking links en rechts
vanaf de onderkant omhoog en
verwijder deze.
Vastmaken Klik de afdekking vast door deze aanbeide zijden in de geleiders te druk‐
ken.
Vloerafdekking
bagageruimte
Afdekking laadruimte
Til de afdekking laadruimte op om bij
het pechhulpgereedschap te kunnen
komen.
Gereedschap 3 188.
Afdekking subwoofer Til het achtergedeelte van de vloeraf‐dekplaat op voor toegang tot de geva‐ rendriehoek.
Controleer bij het sluiten van de vloer‐
afdekplaat of deze met de klitten‐ bandbevestiging vast zit.
Page 70 of 249

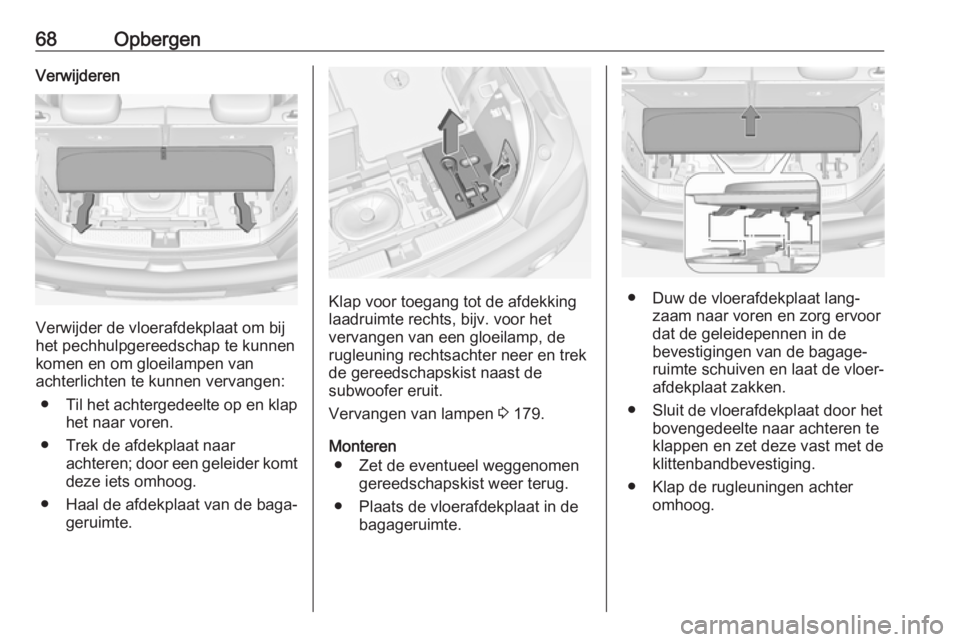

68OpbergenVerwijderen
Verwijder de vloerafdekplaat om bij
het pechhulpgereedschap te kunnen
komen en om gloeilampen van
achterlichten te kunnen vervangen:
● Til het achtergedeelte op en klap
het naar voren.
● Trek de afdekplaat naar achteren; door een geleider komtdeze iets omhoog.
● Haal de afdekplaat van de baga‐ geruimte.
Klap voor toegang tot de afdekking
laadruimte rechts, bijv. voor het
vervangen van een gloeilamp, de
rugleuning rechtsachter neer en trek
de gereedschapskist naast de
subwoofer eruit.
Vervangen van lampen 3 179.
Monteren ● Zet de eventueel weggenomen gereedschapskist weer terug.
● Plaats de vloerafdekplaat in de bagageruimte.● Duw de vloerafdekplaat lang‐zaam naar voren en zorg ervoor
dat de geleidepennen in de
bevestigingen van de bagage‐
ruimte schuiven en laat de vloer‐
afdekplaat zakken.
● Sluit de vloerafdekplaat door het bovengedeelte naar achteren te
klappen en zet deze vast met de
klittenbandbevestiging.
● Klap de rugleuningen achter omhoog.
