Cuidado del vehículo179Batería del vehículo
La batería del vehículo no requiere
mantenimiento siempre que el perfil
de conducción permita que la batería
se cargue lo suficiente. La conduc‐
ción en distancias cortas y los
frecuentes arranques del motor
pueden descargar la batería del
vehículo. Evite el uso de consumido‐
res eléctricos innecesarios.
Las pilas no deben arrojarse a la
basura doméstica. Deben dese‐
charse en un punto de recogida auto‐
rizado para su reciclaje.
La inmovilización del vehículo
durante más de cuatro semanas
puede ocasionar la descarga de la
batería del vehículo. Desemborne el
polo negativo de la batería del
vehículo.
Sólo se debe embornar o desembor‐
nar la batería con el encendido
desconectado.
Protección contra descarga de la
batería 3 121.
Desconexión de la batería
Si se va a desconectar la batería del
vehículo (por ejemplo, para tareas de
mantenimiento), es necesario desac‐
tivar la sirena de alarma de la
siguiente manera: Conecte y desco‐
necte el encendido, después, desem‐
borne la batería del vehículo antes de 15 segundos.
Sustitución de la batería del
vehículo
Nota
Cualquier desviación de las presen‐
tes instrucciones puede ocasionar
una desactivación temporal del
sistema stop-start.
Al sustituir la batería del vehículo,
asegúrese de que no haya orificios de
ventilación abiertos cerca del borne
positivo. Si hay un orificio de ventila‐
ción abierto en esta zona, debecerrarse con un tapón ciego y abrirse la ventilación cerca del borne nega‐
tivo.
Sólo deben utilizarse baterías que
permitan la fijación de la caja de fusi‐
bles encima de la batería del
vehículo.
En vehículos con una batería AGM
("Absorptive Glass Mat" o malla de
fibra de vidrio absorbente), asegú‐
rese de que la batería se sustituye por otra batería AGM.
Las baterías AGM se pueden identi‐
ficar por la etiqueta en la batería. Le
recomendamos el uso de una batería
original Opel.

180Cuidado del vehículoNota
El uso de una batería de vehículo
AGM distinta de la batería del
vehículo original Opel puede
menoscabar el rendimiento.
Le recomendamos que acuda a un
taller para sustituir la batería del
vehículo.
Sistema stop-start 3 135.
Carga de la batería del vehículo9 Advertencia
En vehículos con sistema stop-
start, asegúrese de que el poten‐
cial de carga no supere los 14,6 V si utiliza un cargador de baterías.
En caso contrario, la batería
podría sufrir daños.
Arranque con cables 3 217.
Etiqueta de advertencia
Significado de los símbolos:
● Evite la presencia de llamas descubiertas o chispas, no fume.
● Lleve siempre protección ocular. Los gases explosivos pueden
provocar lesiones e incluso
ceguera.
● Mantenga la batería del vehículo
lejos del alcance de los niños.
● La batería del vehículo contiene ácido sulfúrico que puede produ‐cir ceguera o lesiones graves por
quemaduras.
● Consulte el manual de instruccio‐
nes para más información.
● Puede haber gas explosivo cerca
de la batería.
Sustitución de las escobillas
Levante el brazo limpiaparabrisas
hasta que permanezca en posición
alzada. Pulse el botón para liberar laescobilla del limpiaparabrisas y
extraiga.
Acople la escobilla ligeramente incli‐
nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que
enclave.

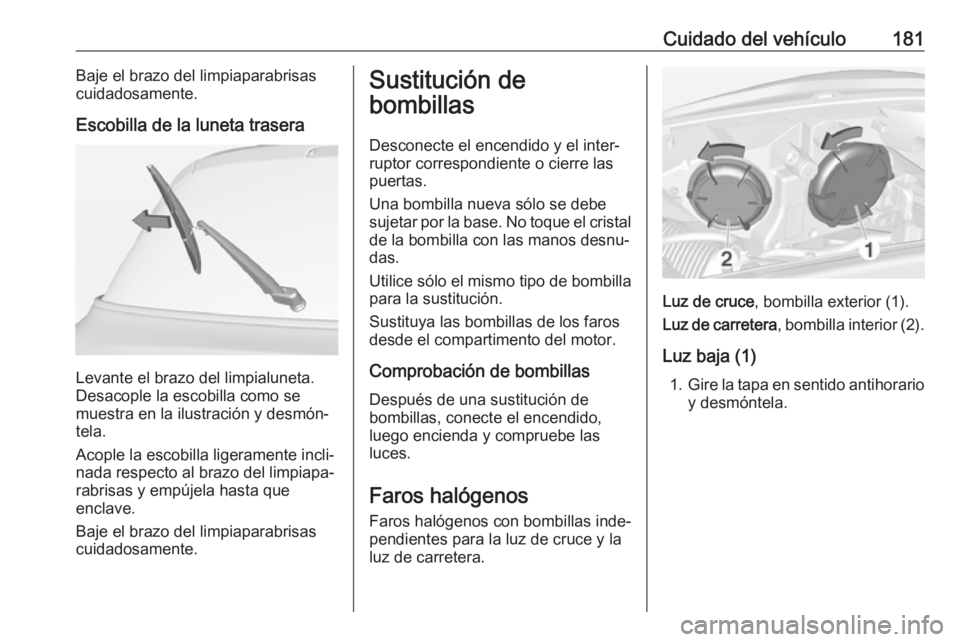

Cuidado del vehículo181Baje el brazo del limpiaparabrisas
cuidadosamente.
Escobilla de la luneta trasera
Levante el brazo del limpialuneta.
Desacople la escobilla como se
muestra en la ilustración y desmón‐
tela.
Acople la escobilla ligeramente incli‐
nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que
enclave.
Baje el brazo del limpiaparabrisas
cuidadosamente.
Sustitución de
bombillas
Desconecte el encendido y el inter‐
ruptor correspondiente o cierre las
puertas.
Una bombilla nueva sólo se debe
sujetar por la base. No toque el cristal de la bombilla con las manos desnu‐
das.
Utilice sólo el mismo tipo de bombilla para la sustitución.
Sustituya las bombillas de los faros
desde el compartimento del motor.
Comprobación de bombillas
Después de una sustitución de
bombillas, conecte el encendido,
luego encienda y compruebe las
luces.
Faros halógenos Faros halógenos con bombillas inde‐
pendientes para la luz de cruce y la
luz de carretera.
Luz de cruce , bombilla exterior (1).
Luz de carretera , bombilla interior (2).
Luz baja (1) 1. Gire la tapa en sentido antihorario
y desmóntela.

182Cuidado del vehículo

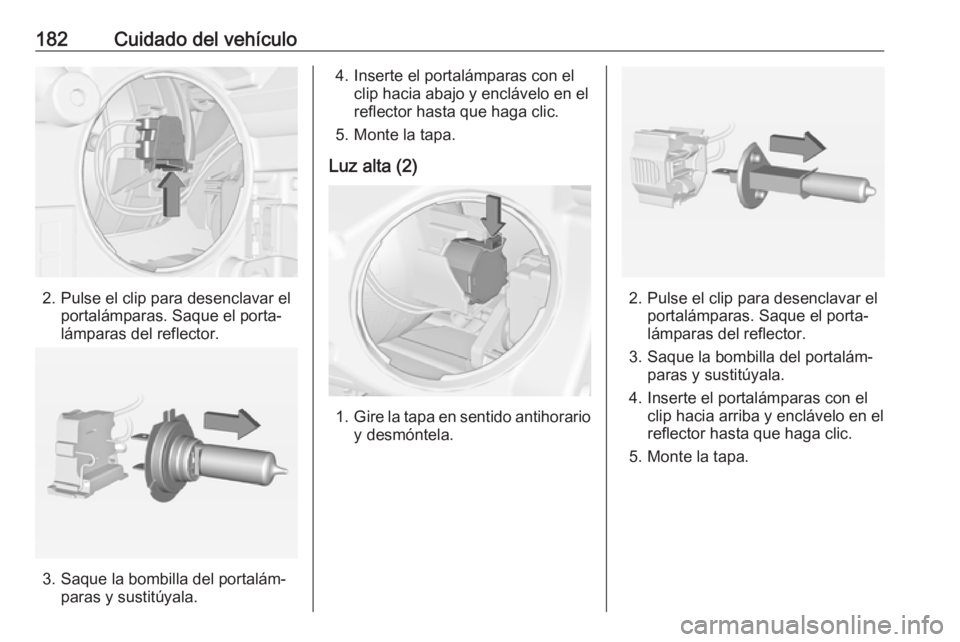

2. Pulse el clip para desenclavar elportalámparas. Saque el porta‐
lámparas del reflector.
3. Saque la bombilla del portalám‐ paras y sustitúyala.
4. Inserte el portalámparas con el clip hacia abajo y enclávelo en el
reflector hasta que haga clic.
5. Monte la tapa.
Luz alta (2)
1. Gire la tapa en sentido antihorario
y desmóntela.
2. Pulse el clip para desenclavar el portalámparas. Saque el porta‐
lámparas del reflector.
3. Saque la bombilla del portalám‐ paras y sustitúyala.
4. Inserte el portalámparas con el clip hacia arriba y enclávelo en el
reflector hasta que haga clic.
5. Monte la tapa.

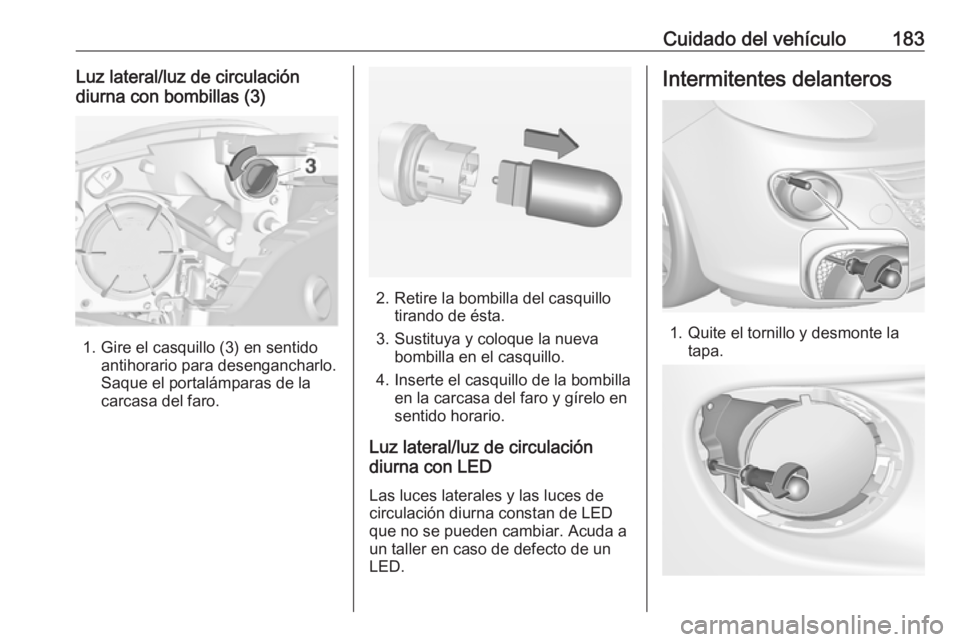

Cuidado del vehículo183Luz lateral/luz de circulación
diurna con bombillas (3)
1. Gire el casquillo (3) en sentido antihorario para desengancharlo.
Saque el portalámparas de la
carcasa del faro.
2. Retire la bombilla del casquillo tirando de ésta.
3. Sustituya y coloque la nueva bombilla en el casquillo.
4. Inserte el casquillo de la bombilla en la carcasa del faro y gírelo ensentido horario.
Luz lateral/luz de circulación
diurna con LED
Las luces laterales y las luces de
circulación diurna constan de LED
que no se pueden cambiar. Acuda a
un taller en caso de defecto de un
LED.
Intermitentes delanteros
1. Quite el tornillo y desmonte la tapa.

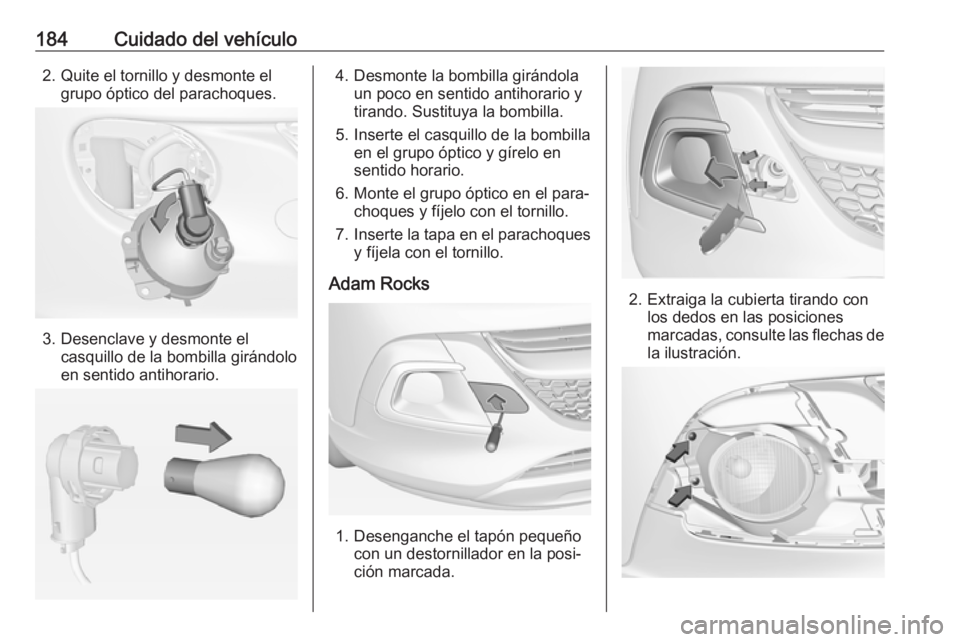

184Cuidado del vehículo2. Quite el tornillo y desmonte elgrupo óptico del parachoques.
3. Desenclave y desmonte el casquillo de la bombilla girándolo
en sentido antihorario.
4. Desmonte la bombilla girándola un poco en sentido antihorario y
tirando. Sustituya la bombilla.
5. Inserte el casquillo de la bombilla en el grupo óptico y gírelo en
sentido horario.
6. Monte el grupo óptico en el para‐ choques y fíjelo con el tornillo.
7. Inserte la tapa en el parachoques
y fíjela con el tornillo.
Adam Rocks
1. Desenganche el tapón pequeño con un destornillador en la posi‐
ción marcada.
2. Extraiga la cubierta tirando con los dedos en las posicionesmarcadas, consulte las flechas de
la ilustración.

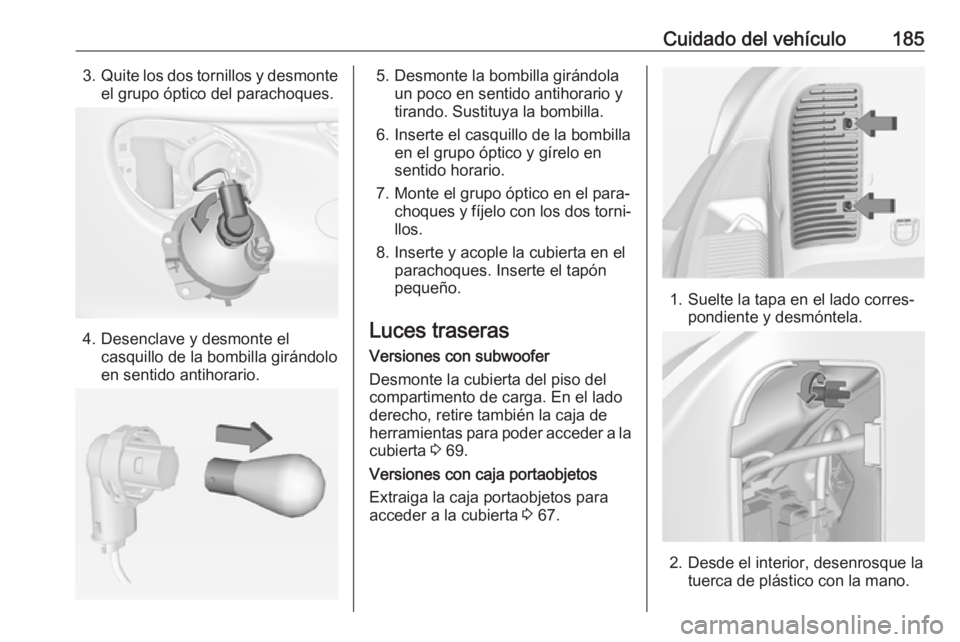

Cuidado del vehículo1853.Quite los dos tornillos y desmonte
el grupo óptico del parachoques.
4. Desenclave y desmonte el casquillo de la bombilla girándolo
en sentido antihorario.
5. Desmonte la bombilla girándola un poco en sentido antihorario y
tirando. Sustituya la bombilla.
6. Inserte el casquillo de la bombilla en el grupo óptico y gírelo en
sentido horario.
7. Monte el grupo óptico en el para‐ choques y fíjelo con los dos torni‐
llos.
8. Inserte y acople la cubierta en el parachoques. Inserte el tapón
pequeño.
Luces traseras Versiones con subwoofer
Desmonte la cubierta del piso del
compartimento de carga. En el lado
derecho, retire también la caja de
herramientas para poder acceder a la
cubierta 3 69.
Versiones con caja portaobjetos
Extraiga la caja portaobjetos para
acceder a la cubierta 3 67.
1. Suelte la tapa en el lado corres‐
pondiente y desmóntela.
2. Desde el interior, desenrosque la tuerca de plástico con la mano.

186Cuidado del vehículo

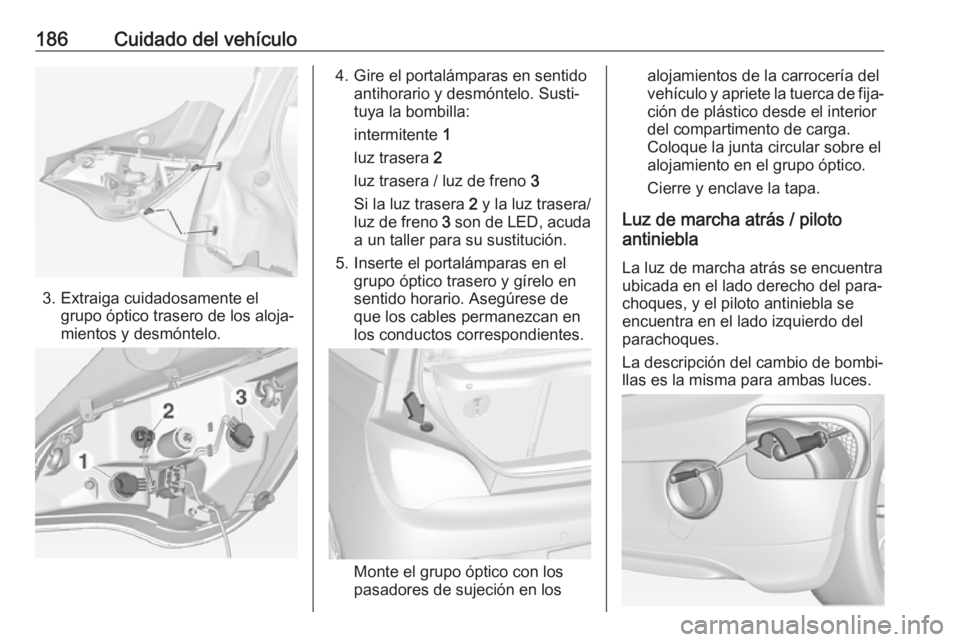

3. Extraiga cuidadosamente elgrupo óptico trasero de los aloja‐
mientos y desmóntelo.
4. Gire el portalámparas en sentido antihorario y desmóntelo. Susti‐
tuya la bombilla:
intermitente 1
luz trasera 2
luz trasera / luz de freno 3
Si la luz trasera 2 y la luz trasera/
luz de freno 3 son de LED, acuda
a un taller para su sustitución.
5. Inserte el portalámparas en el grupo óptico trasero y gírelo en
sentido horario. Asegúrese de
que los cables permanezcan en
los conductos correspondientes.
Monte el grupo óptico con los
pasadores de sujeción en los
alojamientos de la carrocería del
vehículo y apriete la tuerca de fija‐
ción de plástico desde el interior
del compartimento de carga.
Coloque la junta circular sobre el
alojamiento en el grupo óptico.
Cierre y enclave la tapa.
Luz de marcha atrás / piloto
antiniebla
La luz de marcha atrás se encuentra ubicada en el lado derecho del para‐
choques, y el piloto antiniebla se
encuentra en el lado izquierdo del
parachoques.
La descripción del cambio de bombi‐
llas es la misma para ambas luces.

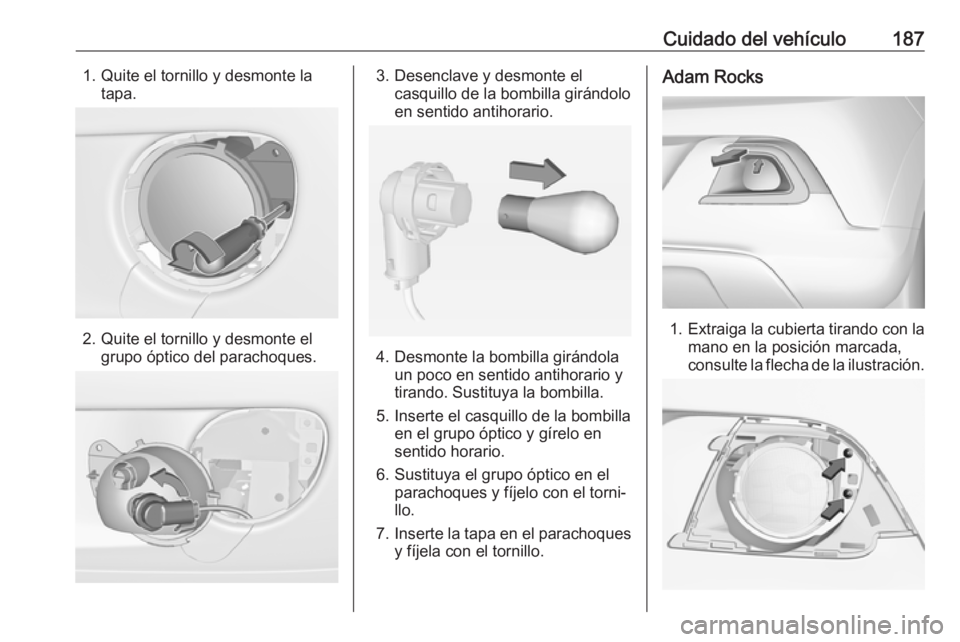

Cuidado del vehículo1871. Quite el tornillo y desmonte latapa.
2. Quite el tornillo y desmonte elgrupo óptico del parachoques.
3. Desenclave y desmonte el casquillo de la bombilla girándolo
en sentido antihorario.
4. Desmonte la bombilla girándola un poco en sentido antihorario y
tirando. Sustituya la bombilla.
5. Inserte el casquillo de la bombilla en el grupo óptico y gírelo en
sentido horario.
6. Sustituya el grupo óptico en el parachoques y fíjelo con el torni‐
llo.
7. Inserte la tapa en el parachoques
y fíjela con el tornillo.
Adam Rocks
1. Extraiga la cubierta tirando con la
mano en la posición marcada,
consulte la flecha de la ilustración.

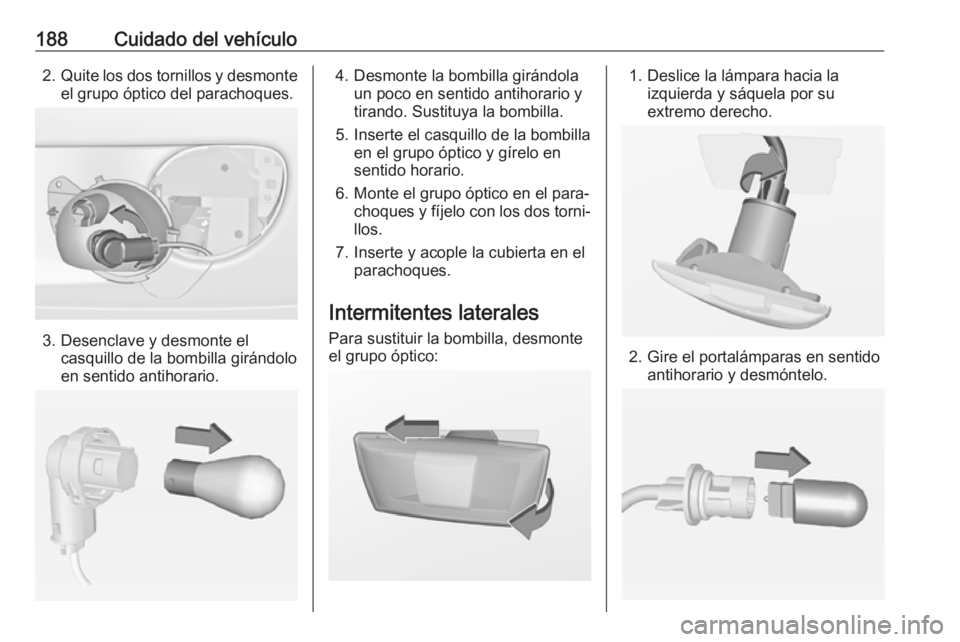

188Cuidado del vehículo2.Quite los dos tornillos y desmonte
el grupo óptico del parachoques.
3. Desenclave y desmonte el casquillo de la bombilla girándolo
en sentido antihorario.
4. Desmonte la bombilla girándola un poco en sentido antihorario y
tirando. Sustituya la bombilla.
5. Inserte el casquillo de la bombilla en el grupo óptico y gírelo en
sentido horario.
6. Monte el grupo óptico en el para‐ choques y fíjelo con los dos torni‐
llos.
7. Inserte y acople la cubierta en el parachoques.
Intermitentes laterales
Para sustituir la bombilla, desmonte
el grupo óptico:1. Deslice la lámpara hacia la izquierda y sáquela por su
extremo derecho.
2. Gire el portalámparas en sentido antihorario y desmóntelo.
