Cuidado del vehículo1893.Extraiga la bombilla del portalám‐
paras y sustitúyala.
4. Inserte el portalámparas y gírelo en sentido horario.
5. Inserte el extremo izquierdo de la lámpara, deslícelo a la izquierda e
inserte el extremo derecho.

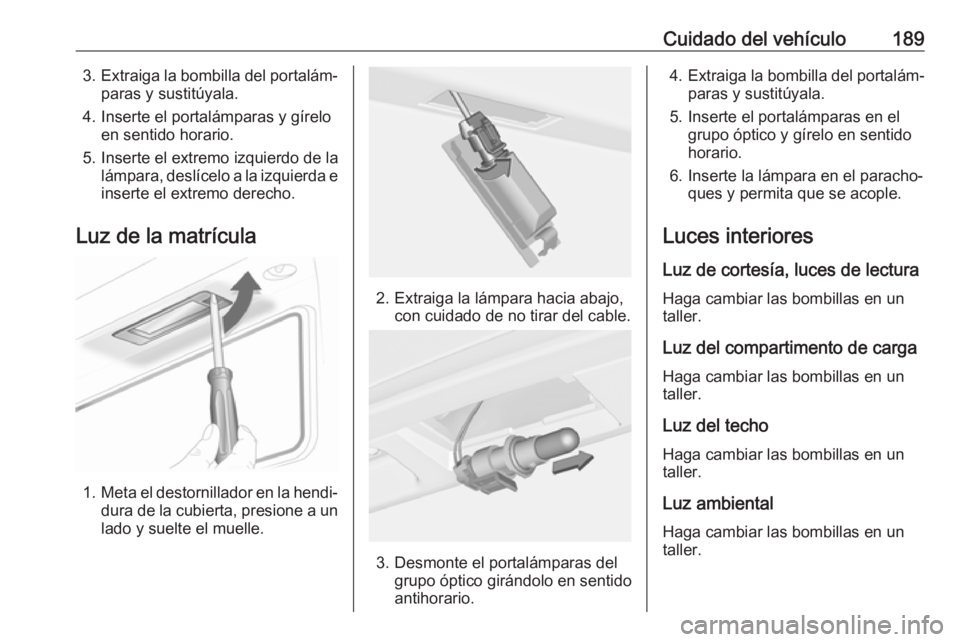

Luz de la matrícula
1. Meta el destornillador en la hendi‐
dura de la cubierta, presione a un lado y suelte el muelle.
2. Extraiga la lámpara hacia abajo, con cuidado de no tirar del cable.
3. Desmonte el portalámparas delgrupo óptico girándolo en sentido
antihorario.
4. Extraiga la bombilla del portalám‐
paras y sustitúyala.
5. Inserte el portalámparas en el grupo óptico y gírelo en sentido
horario.
6. Inserte la lámpara en el paracho‐ ques y permita que se acople.
Luces interiores
Luz de cortesía, luces de lectura Haga cambiar las bombillas en un
taller.
Luz del compartimento de carga Haga cambiar las bombillas en un
taller.
Luz del techo
Haga cambiar las bombillas en un
taller.
Luz ambiental Haga cambiar las bombillas en un
taller.

190Cuidado del vehículoPanel de luz estelar
Haga cambiar las bombillas en un
taller.
Iluminación del tablero deinstrumentos
Haga cambiar las bombillas en un
taller.Sistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay dos cajas de fusibles en el
vehículo:
● en la parte delantera izquierda del compartimento del motor
● en los vehículos con volante a la izquierda, detrás del conmutadorde las luces; en los vehículos con volante a la derecha, detrás de la
guantera.
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.
Hay tres tipos diferentes de fusibles
en el vehículo.

Cuidado del vehículo191Dependiendo del tipo de fusible, un
fusible defectuoso puede recono‐ cerse por su filamento fundido. Nosustituya el fusible hasta que se
subsane la causa de la avería.
Algunas funciones pueden estar
protegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.
Extractor de fusibles
Puede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor.Coloque el extractor de fusibles en la
parte superior de los diversos tipos de
fusibles correspondiente y extraiga el fusible.
Caja de fusibles del
compartimento del motor
La caja de fusibles está en la parte
delantera izquierda del comparti‐
mento del motor.
Desenclave la tapa y levántela hasta
el tope. Desmonte la tapa en posición
vertical tirando hacia arriba.

192Cuidado del vehículoN.ºCircuito1–2Interruptor del retrovisor exterior3Módulo de control de la carro‐
cería4Techo solar abatible/Módulo de
control del chasis5ABS6Luz de circulación diurna
izquierda7–8Módulo de control de la carro‐
cería9Sensor de la batería del vehículo10Nivelación de faros/TPMS/
Techo solar abatible11Limpialuneta12Desempañador de la luneta13Luz de circulación diurna
derechaN.ºCircuito14Desempañador de los retrovi‐
sores15–16Módulo de control del chasis/
Sistema LPG17Retrovisor interior18Módulo de control del motor19Bomba de combustible20–21Bobina de la inyección22–23Sistema de inyección24Sistema lavaparabrisas25Sistema de iluminación26Módulo de control del motor27–28Módulo de control del motor29Módulo de control del motorN.ºCircuito30–31Faro izquierdo32Faro derecho33Módulo de control del motor34Bocina35Embrague36–

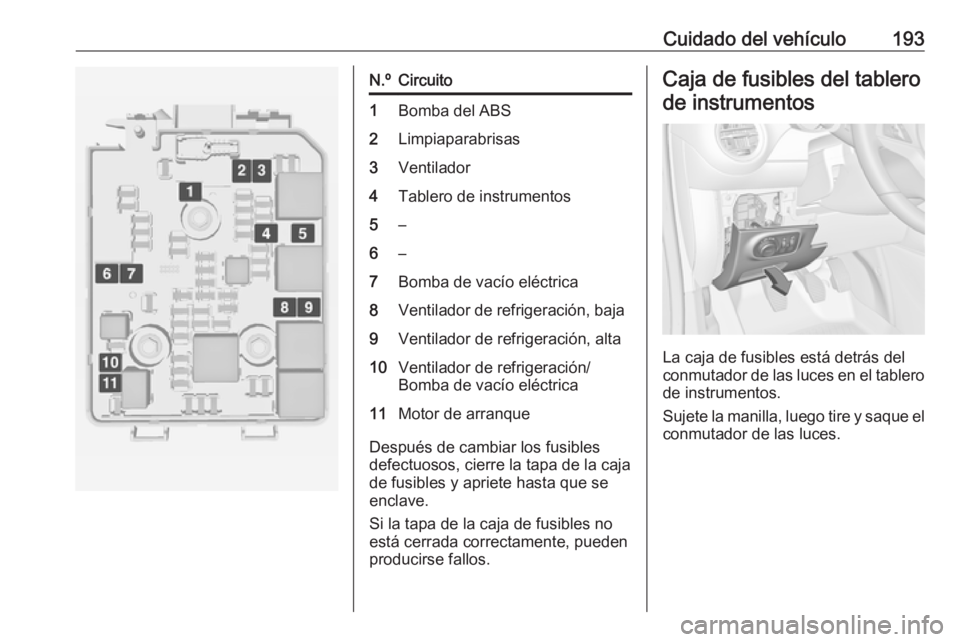

Cuidado del vehículo193N.ºCircuito1Bomba del ABS2Limpiaparabrisas3Ventilador4Tablero de instrumentos5–6–7Bomba de vacío eléctrica8Ventilador de refrigeración, baja9Ventilador de refrigeración, alta10Ventilador de refrigeración/
Bomba de vacío eléctrica11Motor de arranque
Después de cambiar los fusibles
defectuosos, cierre la tapa de la caja de fusibles y apriete hasta que se
enclave.
Si la tapa de la caja de fusibles no
está cerrada correctamente, pueden
producirse fallos.
Caja de fusibles del tablero
de instrumentos
La caja de fusibles está detrás del
conmutador de las luces en el tablero
de instrumentos.
Sujete la manilla, luego tire y saque el conmutador de las luces.

194Cuidado del vehículoN.ºCircuito1–2–3Elevalunas eléctricos4Transformador de tensión5Módulo de control de la carro‐
cería 16Módulo de control de la carro‐
cería 27Módulo de control de la carro‐
cería 38Módulo de control de la carro‐
cería 49Módulo de control de la carro‐
cería 510Módulo de control de la carro‐
cería 611Módulo de control de la carro‐
cería 712Módulo de control de la carro‐
cería 8N.ºCircuito13–14Portón trasero15Conector de diagnosis16Conexión de diagnosis17El encendido18Sistema de aire acondicionado19Amplificador de audio20Asistente de aparcamiento21Interruptor del freno22Sistema de audio23Pantalla24–25Onstar26Tablero de instrumentos27Calefacción de asiento,
conductor28–

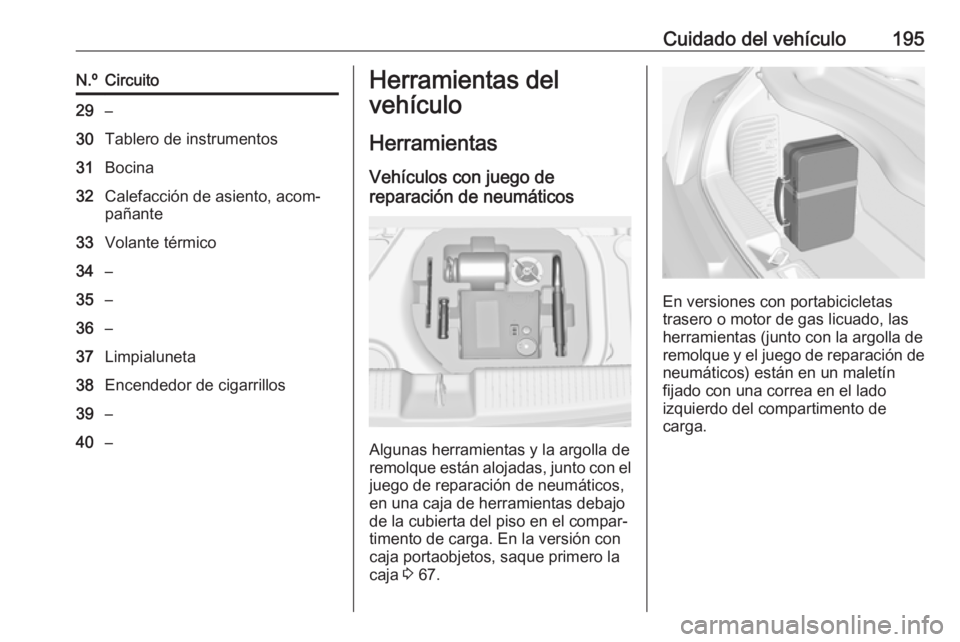

Cuidado del vehículo195N.ºCircuito29–30Tablero de instrumentos31Bocina32Calefacción de asiento, acom‐
pañante33Volante térmico34–35–36–37Limpialuneta38Encendedor de cigarrillos39–40–Herramientas del
vehículo
Herramientas Vehículos con juego de
reparación de neumáticos
Algunas herramientas y la argolla de
remolque están alojadas, junto con el
juego de reparación de neumáticos,
en una caja de herramientas debajo
de la cubierta del piso en el compar‐
timento de carga. En la versión con
caja portaobjetos, saque primero la
caja 3 67.
En versiones con portabicicletas
trasero o motor de gas licuado, las
herramientas (junto con la argolla de
remolque y el juego de reparación de neumáticos) están en un maletín
fijado con una correa en el lado
izquierdo del compartimento de
carga.

196Cuidado del vehículo

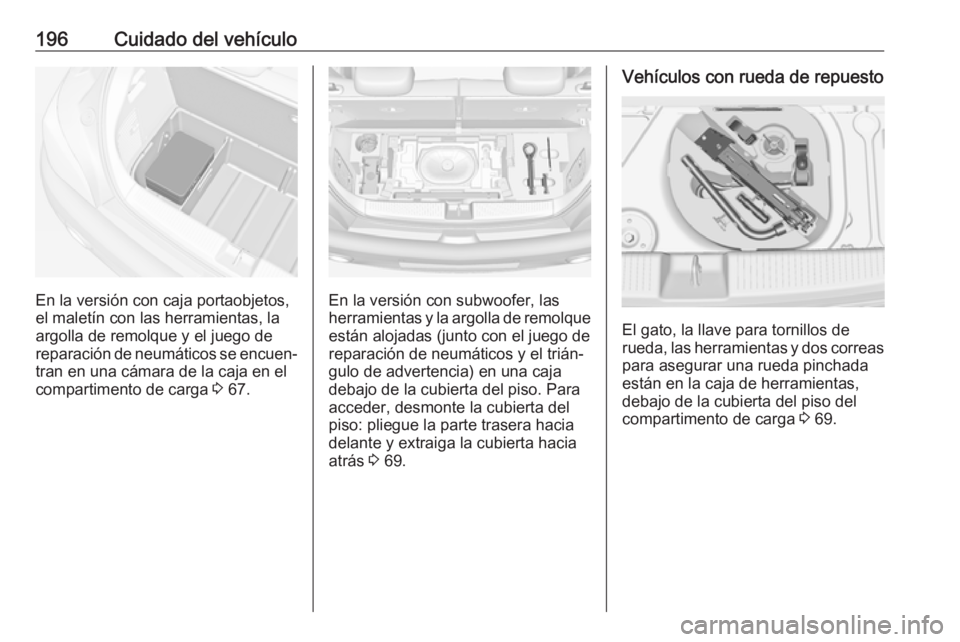

En la versión con caja portaobjetos,
el maletín con las herramientas, la
argolla de remolque y el juego de
reparación de neumáticos se encuen‐ tran en una cámara de la caja en el
compartimento de carga 3 67.En la versión con subwoofer, las
herramientas y la argolla de remolque
están alojadas (junto con el juego de
reparación de neumáticos y el trián‐
gulo de advertencia) en una caja
debajo de la cubierta del piso. Para
acceder, desmonte la cubierta del
piso: pliegue la parte trasera hacia
delante y extraiga la cubierta hacia
atrás 3 69.
Vehículos con rueda de repuesto
El gato, la llave para tornillos de
rueda, las herramientas y dos correas para asegurar una rueda pinchada
están en la caja de herramientas,
debajo de la cubierta del piso del
compartimento de carga 3 69.

Cuidado del vehículo197Llantas y neumáticos
Estado de los neumáticos, estado de las llantas
Conduzca lentamente sobre los
bordillos y, si es posible, en ángulo
recto. Rodar sobre superficies con
bordes agudos puede dañar los
neumáticos y las llantas. Al aparcar,
no aprisione los neumáticos contra el bordillo.
Compruebe periódicamente si las llantas están dañadas. En caso de
daños o desgaste excesivo, recurra a
la ayuda de un taller.
Recomendamos no cambiar las
ruedas delanteras por las traseras y
viceversa, ya que podría afectar a la
estabilidad del vehículo. Utilice siem‐ pre los neumáticos menos desgasta‐
dos en el eje trasero.
Neumáticos de invierno Los neumáticos de invierno ofrecen
mayor seguridad a temperaturas infe‐ riores a 7 °C y, por tanto, deberían
montarse en todas las ruedas.Para neumáticos de invierno se
permiten todos los tamaños 3 241.
El tamaño de neumático
185/60 R 15 se permite únicamente
como neumático de invierno.
La pegatina con el límite de veloci‐
dad, según las normas de tráfico del
país, debe colocarse en el campo
visual del conductor.
Designaciones de losneumáticos
P. ej., 195/55 R 16 95 H195:anchura del neumático, en mm55:relación de sección (altura del
neumático respecto a la
anchura) en %R:tipo de correa: RadialRF:tipo: RunFlat16:diámetro de la llanta, en pulga‐
das95:índice de carga; p. ej., 95 es
equivalente a 690 kgH:letra del código de velocidad
Letra del código de velocidad:
Q:hasta 160 km/hS:hasta 180 km/hT:hasta 190 km/hH:hasta 210 km/hV:hasta 240 km/hW:hasta 270 km/h
Seleccione un neumático apropiado
para la velocidad máxima de su
vehículo.
La velocidad máxima se consigue
con el peso en vacío con conductor
(75 kg) más 125 kg de carga útil. El
uso de equipo opcional podría reducir la velocidad máxima del vehículo.
Prestaciones 3 237.
Neumáticos con dirección de
rodadura
Los neumáticos con dirección de
rodadura deben montarse de manera
que giren en la dirección correcta. La
dirección de rodadura correcta se
indica mediante un símbolo (p. ej.,
una flecha) en el flanco.
Presión de los neumáticos Compruebe la presión de los neumá‐
ticos en frío, al menos cada 14 días y
antes de cualquier viaje largo. No
olvide la rueda de repuesto.

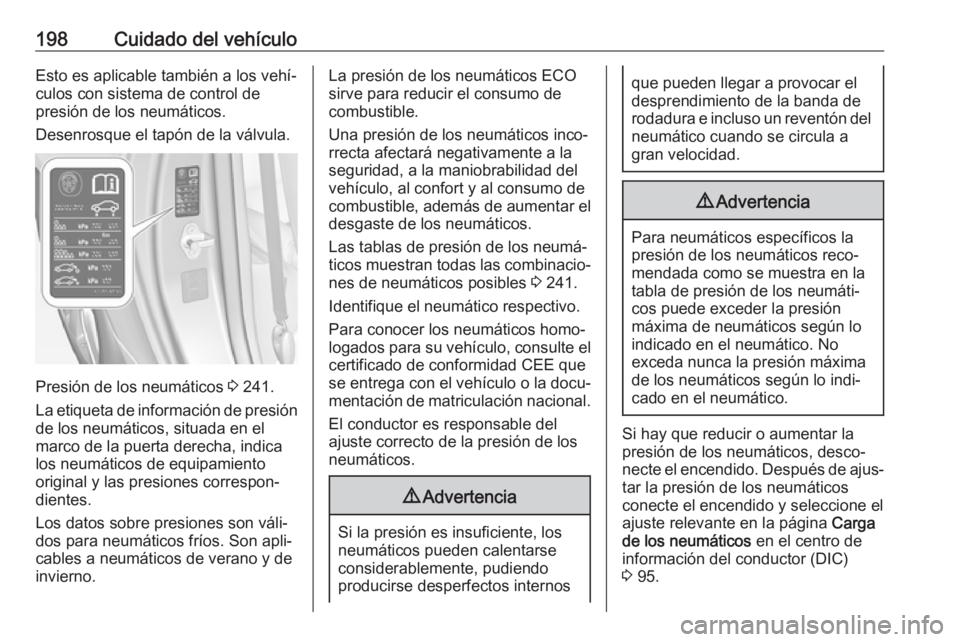

198Cuidado del vehículoEsto es aplicable también a los vehí‐
culos con sistema de control de
presión de los neumáticos.
Desenrosque el tapón de la válvula.
Presión de los neumáticos 3 241.
La etiqueta de información de presión
de los neumáticos, situada en el
marco de la puerta derecha, indica
los neumáticos de equipamiento
original y las presiones correspon‐
dientes.
Los datos sobre presiones son váli‐ dos para neumáticos fríos. Son apli‐cables a neumáticos de verano y deinvierno.
La presión de los neumáticos ECO
sirve para reducir el consumo de
combustible.
Una presión de los neumáticos inco‐
rrecta afectará negativamente a la
seguridad, a la maniobrabilidad del
vehículo, al confort y al consumo de
combustible, además de aumentar el desgaste de los neumáticos.
Las tablas de presión de los neumá‐
ticos muestran todas las combinacio‐
nes de neumáticos posibles 3 241.
Identifique el neumático respectivo.
Para conocer los neumáticos homo‐
logados para su vehículo, consulte el
certificado de conformidad CEE que
se entrega con el vehículo o la docu‐
mentación de matriculación nacional.
El conductor es responsable del
ajuste correcto de la presión de los neumáticos.9 Advertencia
Si la presión es insuficiente, los
neumáticos pueden calentarse
considerablemente, pudiendo
producirse desperfectos internos
que pueden llegar a provocar el
desprendimiento de la banda de
rodadura e incluso un reventón del neumático cuando se circula a
gran velocidad.9 Advertencia
Para neumáticos específicos la
presión de los neumáticos reco‐
mendada como se muestra en la
tabla de presión de los neumáti‐
cos puede exceder la presión
máxima de neumáticos según lo
indicado en el neumático. No
exceda nunca la presión máxima
de los neumáticos según lo indi‐
cado en el neumático.
Si hay que reducir o aumentar la
presión de los neumáticos, desco‐
necte el encendido. Después de ajus‐
tar la presión de los neumáticos
conecte el encendido y seleccione el
ajuste relevante en la página Carga
de los neumáticos en el centro de
información del conductor (DIC)
3 95.
