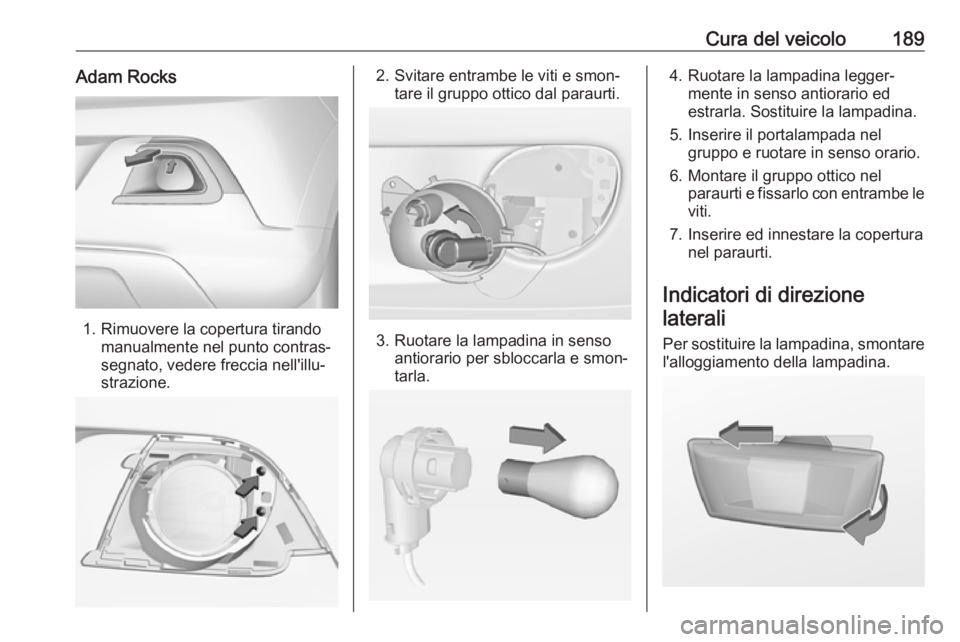

Cura del veicolo189Adam Rocks
1. Rimuovere la copertura tirandomanualmente nel punto contras‐
segnato, vedere freccia nell'illu‐
strazione.
2. Svitare entrambe le viti e smon‐ tare il gruppo ottico dal paraurti.
3. Ruotare la lampadina in senso antiorario per sbloccarla e smon‐
tarla.
4. Ruotare la lampadina legger‐ mente in senso antiorario ed
estrarla. Sostituire la lampadina.
5. Inserire il portalampada nel gruppo e ruotare in senso orario.
6. Montare il gruppo ottico nel paraurti e fissarlo con entrambe le
viti.
7. Inserire ed innestare la copertura nel paraurti.
Indicatori di direzione laterali
Per sostituire la lampadina, smontare
l'alloggiamento della lampadina.

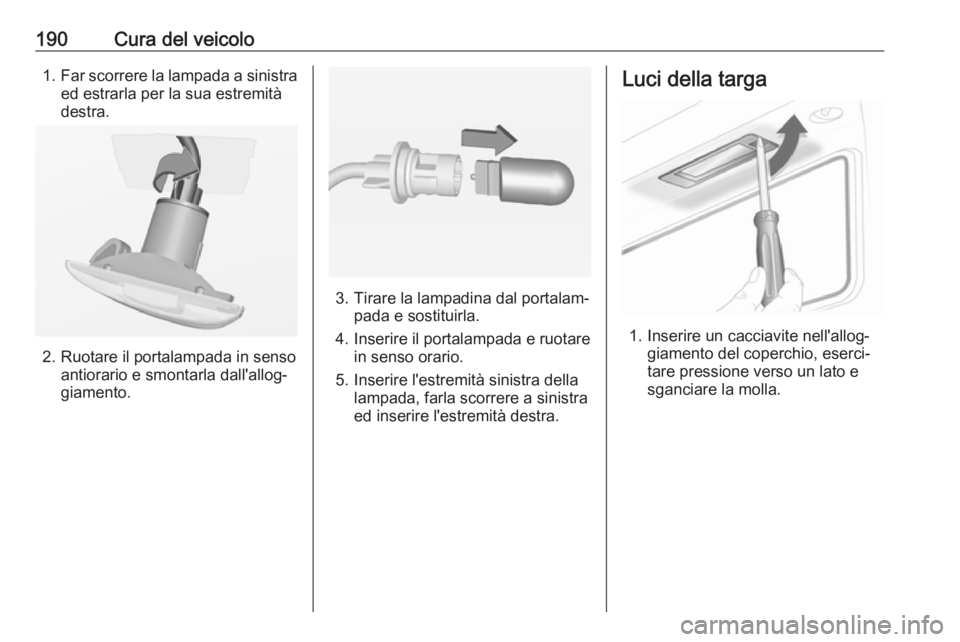

190Cura del veicolo1.Far scorrere la lampada a sinistra
ed estrarla per la sua estremità
destra.
2. Ruotare il portalampada in senso antiorario e smontarla dall'allog‐
giamento.
3. Tirare la lampadina dal portalam‐ pada e sostituirla.
4. Inserire il portalampada e ruotare in senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Luci della targa
1. Inserire un cacciavite nell'allog‐ giamento del coperchio, eserci‐
tare pressione verso un lato e
sganciare la molla.

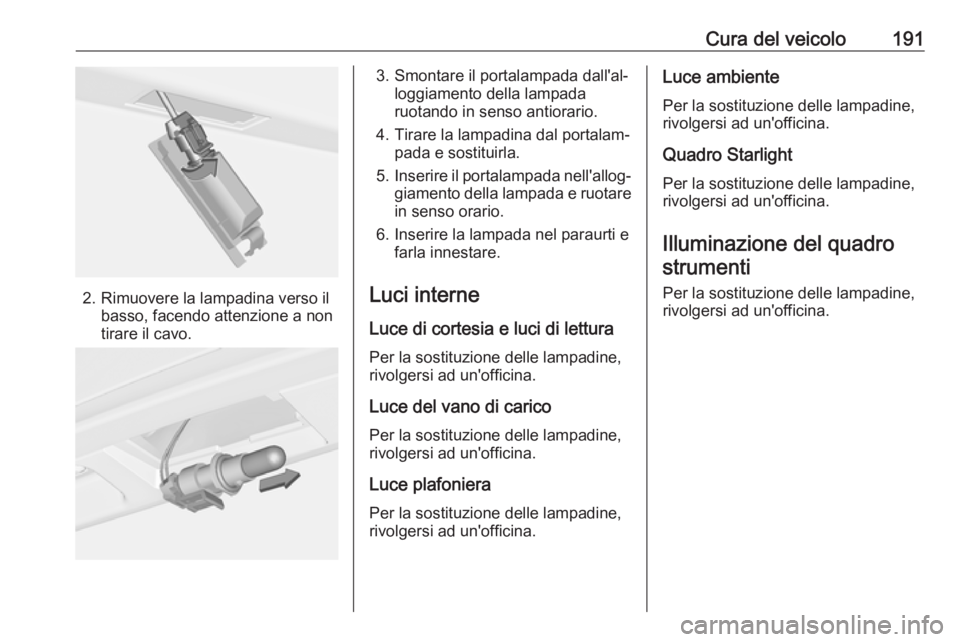

Cura del veicolo191
2. Rimuovere la lampadina verso ilbasso, facendo attenzione a non
tirare il cavo.
3. Smontare il portalampada dall'al‐ loggiamento della lampadaruotando in senso antiorario.
4. Tirare la lampadina dal portalam‐ pada e sostituirla.
5. Inserire il portalampada nell'allog‐
giamento della lampada e ruotare
in senso orario.
6. Inserire la lampada nel paraurti e farla innestare.
Luci interne Luce di cortesia e luci di lettura
Per la sostituzione delle lampadine, rivolgersi ad un'officina.
Luce del vano di caricoPer la sostituzione delle lampadine,
rivolgersi ad un'officina.
Luce plafoniera Per la sostituzione delle lampadine,
rivolgersi ad un'officina.Luce ambiente
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Quadro Starlight
Per la sostituzione delle lampadine, rivolgersi ad un'officina.
Illuminazione del quadrostrumenti
Per la sostituzione delle lampadine, rivolgersi ad un'officina.

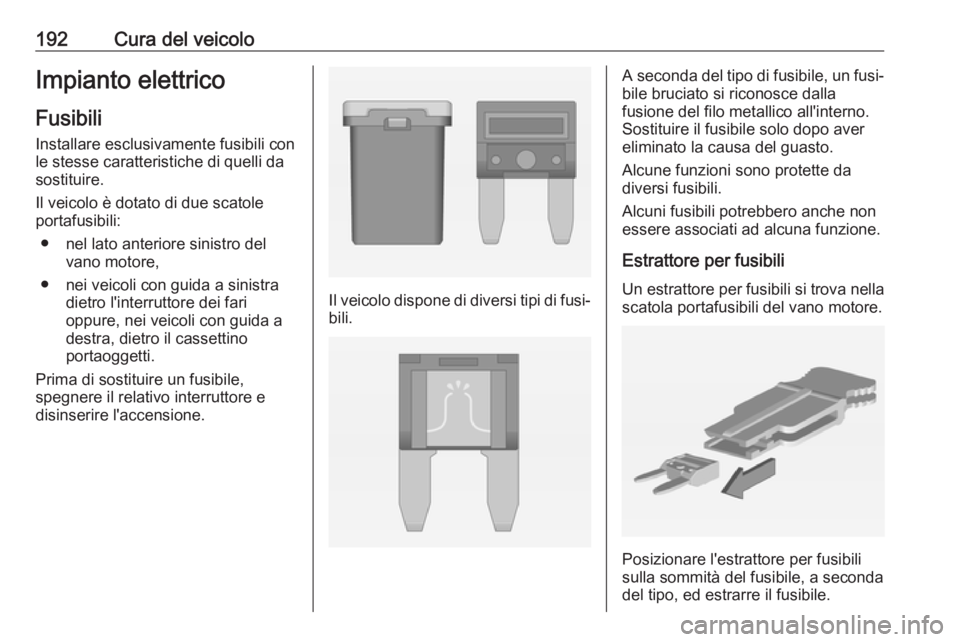

192Cura del veicoloImpianto elettricoFusibili
Installare esclusivamente fusibili con
le stesse caratteristiche di quelli da
sostituire.
Il veicolo è dotato di due scatole
portafusibili:
● nel lato anteriore sinistro del vano motore,
● nei veicoli con guida a sinistra dietro l'interruttore dei fari
oppure, nei veicoli con guida a
destra, dietro il cassettino
portaoggetti.
Prima di sostituire un fusibile,
spegnere il relativo interruttore e
disinserire l'accensione.
Il veicolo dispone di diversi tipi di fusi‐ bili.
A seconda del tipo di fusibile, un fusi‐bile bruciato si riconosce dalla
fusione del filo metallico all'interno.
Sostituire il fusibile solo dopo aver
eliminato la causa del guasto.
Alcune funzioni sono protette da
diversi fusibili.
Alcuni fusibili potrebbero anche non essere associati ad alcuna funzione.
Estrattore per fusibili
Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.
Posizionare l'estrattore per fusibili
sulla sommità del fusibile, a seconda
del tipo, ed estrarre il fusibile.

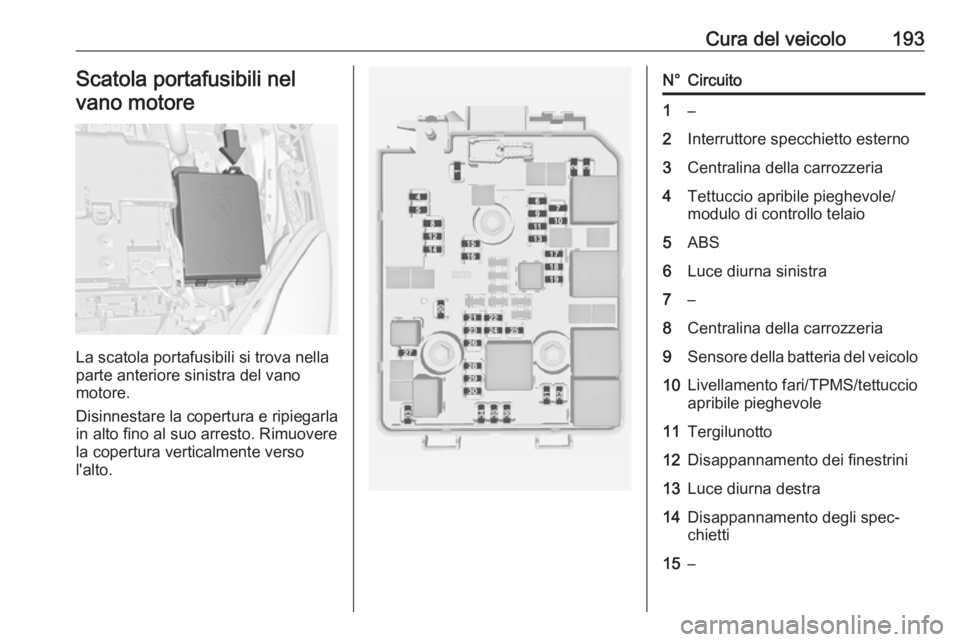

Cura del veicolo193Scatola portafusibili nelvano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano
motore.
Disinnestare la copertura e ripiegarla
in alto fino al suo arresto. Rimuovere
la copertura verticalmente verso
l'alto.
N°Circuito1–2Interruttore specchietto esterno3Centralina della carrozzeria4Tettuccio apribile pieghevole/
modulo di controllo telaio5ABS6Luce diurna sinistra7–8Centralina della carrozzeria9Sensore della batteria del veicolo10Livellamento fari/TPMS/tettuccio apribile pieghevole11Tergilunotto12Disappannamento dei finestrini13Luce diurna destra14Disappannamento degli spec‐
chietti15–

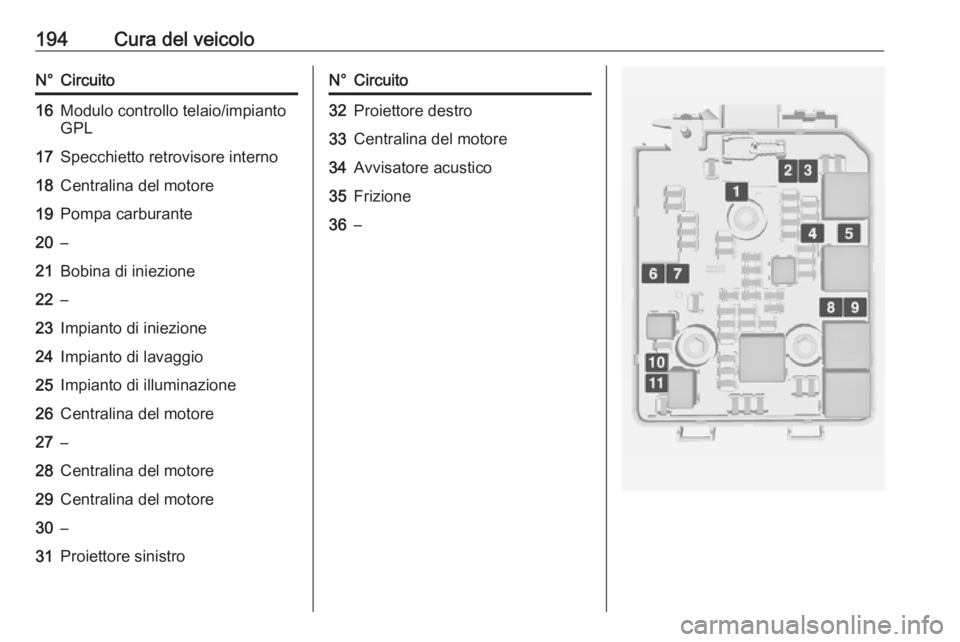

194Cura del veicoloN°Circuito16Modulo controllo telaio/impianto
GPL17Specchietto retrovisore interno18Centralina del motore19Pompa carburante20–21Bobina di iniezione22–23Impianto di iniezione24Impianto di lavaggio25Impianto di illuminazione26Centralina del motore27–28Centralina del motore29Centralina del motore30–31Proiettore sinistroN°Circuito32Proiettore destro33Centralina del motore34Avvisatore acustico35Frizione36–

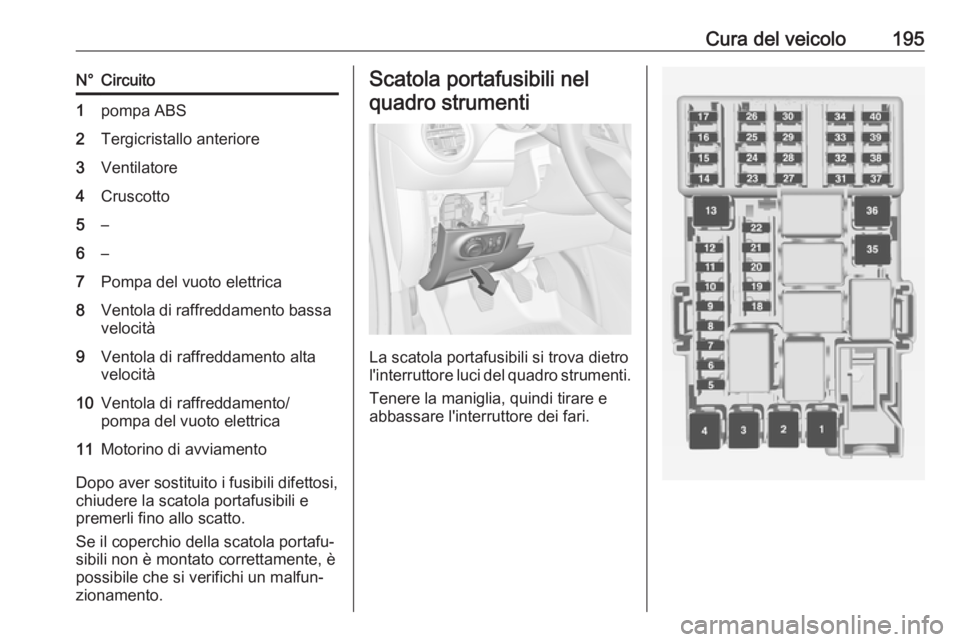

Cura del veicolo195N°Circuito1pompa ABS2Tergicristallo anteriore3Ventilatore4Cruscotto5–6–7Pompa del vuoto elettrica8Ventola di raffreddamento bassa
velocità9Ventola di raffreddamento alta
velocità10Ventola di raffreddamento/
pompa del vuoto elettrica11Motorino di avviamento
Dopo aver sostituito i fusibili difettosi, chiudere la scatola portafusibili e
premerli fino allo scatto.
Se il coperchio della scatola portafu‐
sibili non è montato correttamente, è
possibile che si verifichi un malfun‐
zionamento.
Scatola portafusibili nel
quadro strumenti
La scatola portafusibili si trova dietro
l'interruttore luci del quadro strumenti.
Tenere la maniglia, quindi tirare e
abbassare l'interruttore dei fari.

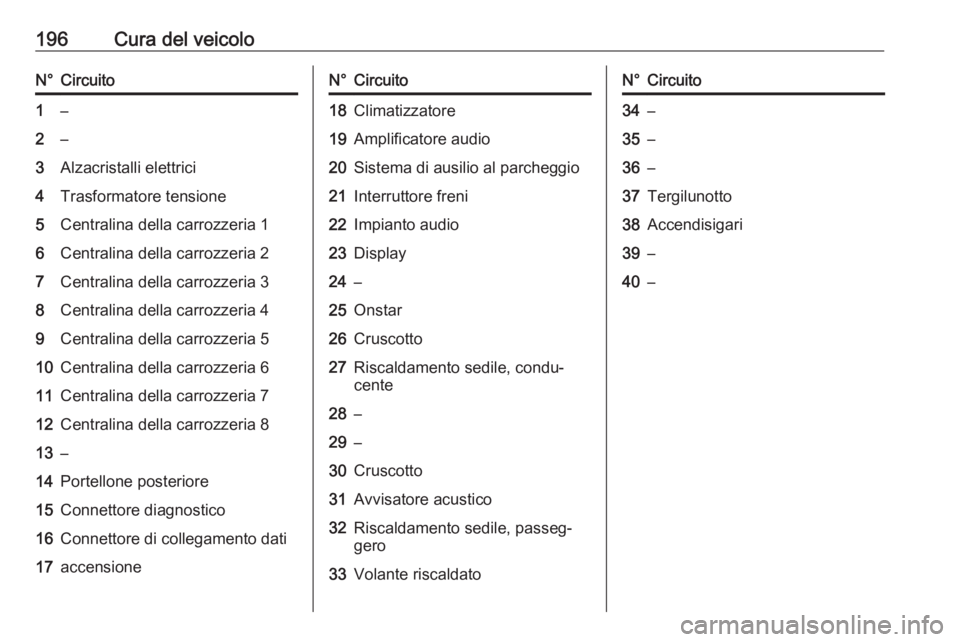

196Cura del veicoloN°Circuito1–2–3Alzacristalli elettrici4Trasformatore tensione5Centralina della carrozzeria 16Centralina della carrozzeria 27Centralina della carrozzeria 38Centralina della carrozzeria 49Centralina della carrozzeria 510Centralina della carrozzeria 611Centralina della carrozzeria 712Centralina della carrozzeria 813–14Portellone posteriore15Connettore diagnostico16Connettore di collegamento dati17accensioneN°Circuito18Climatizzatore19Amplificatore audio20Sistema di ausilio al parcheggio21Interruttore freni22Impianto audio23Display24–25Onstar26Cruscotto27Riscaldamento sedile, condu‐
cente28–29–30Cruscotto31Avvisatore acustico32Riscaldamento sedile, passeg‐
gero33Volante riscaldatoN°Circuito34–35–36–37Tergilunotto38Accendisigari39–40–

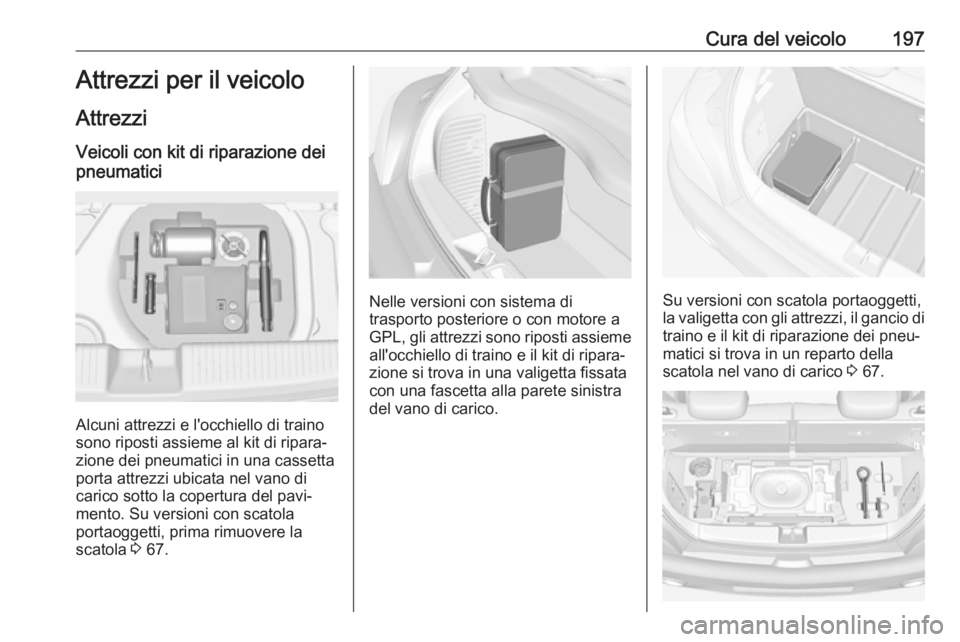

Cura del veicolo197Attrezzi per il veicolo
Attrezzi Veicoli con kit di riparazione dei
pneumatici
Alcuni attrezzi e l'occhiello di traino
sono riposti assieme al kit di ripara‐
zione dei pneumatici in una cassetta
porta attrezzi ubicata nel vano di
carico sotto la copertura del pavi‐
mento. Su versioni con scatola
portaoggetti, prima rimuovere la
scatola 3 67.
Nelle versioni con sistema di
trasporto posteriore o con motore a
GPL, gli attrezzi sono riposti assieme
all'occhiello di traino e il kit di ripara‐
zione si trova in una valigetta fissata
con una fascetta alla parete sinistra
del vano di carico.Su versioni con scatola portaoggetti,
la valigetta con gli attrezzi, il gancio di
traino e il kit di riparazione dei pneu‐
matici si trova in un reparto della
scatola nel vano di carico 3 67.

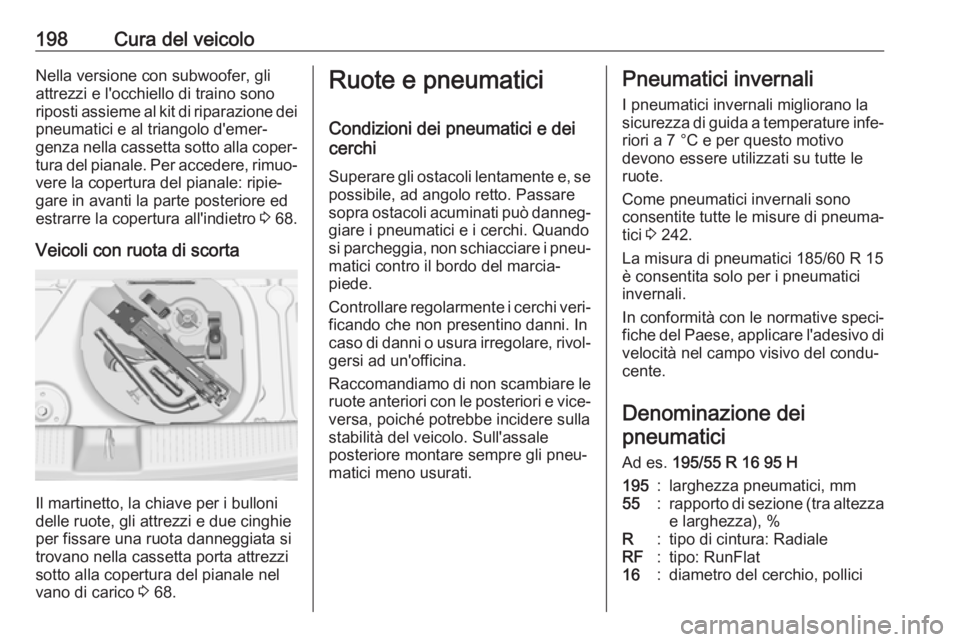

198Cura del veicoloNella versione con subwoofer, gliattrezzi e l'occhiello di traino sono
riposti assieme al kit di riparazione dei
pneumatici e al triangolo d'emer‐ genza nella cassetta sotto alla coper‐ tura del pianale. Per accedere, rimuo‐
vere la copertura del pianale: ripie‐
gare in avanti la parte posteriore ed estrarre la copertura all'indietro 3 68.
Veicoli con ruota di scorta
Il martinetto, la chiave per i bulloni
delle ruote, gli attrezzi e due cinghie
per fissare una ruota danneggiata si
trovano nella cassetta porta attrezzi
sotto alla copertura del pianale nel vano di carico 3 68.
Ruote e pneumatici
Condizioni dei pneumatici e dei
cerchi
Superare gli ostacoli lentamente e, se
possibile, ad angolo retto. Passare
sopra ostacoli acuminati può danneg‐ giare i pneumatici e i cerchi. Quandosi parcheggia, non schiacciare i pneu‐ matici contro il bordo del marcia‐
piede.
Controllare regolarmente i cerchi veri‐
ficando che non presentino danni. In
caso di danni o usura irregolare, rivol‐ gersi ad un'officina.
Raccomandiamo di non scambiare le ruote anteriori con le posteriori e vice‐
versa, poiché potrebbe incidere sulla
stabilità del veicolo. Sull'assale
posteriore montare sempre gli pneu‐
matici meno usurati.Pneumatici invernali
I pneumatici invernali migliorano lasicurezza di guida a temperature infe‐
riori a 7 °C e per questo motivo
devono essere utilizzati su tutte le
ruote.
Come pneumatici invernali sono
consentite tutte le misure di pneuma‐ tici 3 242.
La misura di pneumatici 185/60 R 15
è consentita solo per i pneumatici
invernali.
In conformità con le normative speci‐
fiche del Paese, applicare l'adesivo di
velocità nel campo visivo del condu‐
cente.
Denominazione dei pneumatici
Ad es. 195/55 R 16 95 H195:larghezza pneumatici, mm55:rapporto di sezione (tra altezza
e larghezza), %R:tipo di cintura: RadialeRF:tipo: RunFlat16:diametro del cerchio, pollici
