Guida e funzionamento169Attenzione
Le riparazioni e le regolazioni
possono essere effettuate solo da tecnici addestrati per mantenere la
sicurezza e la garanzia dell'im‐
pianto GPL.
Al gas liquido viene conferito un parti‐
colare odore (odorizzato) affinché
possano essere facilmente rilevate
eventuali perdite.
9 Avvertenza
Se sentite odore di gas nel veicolo
o nelle sue immediate vicinanze,
passate immediatamente alla
modalità a benzina. Vietato
fumare. Evitate assolutamente le
fiamme libere o le fonti di combu‐
sione.
Se persiste l'odore di gas, non avviare
il motore. Rivolgersi ad un'officina per
eliminare la causa del guasto.
Quando si utilizzano parcheggi
sotterranei, seguire le istruzioni del
gestore e le leggi locali.
Avviso
In caso d'incidente, spegnere il
quadro e le luci.
Rifornimento9 Pericolo
Spegnere il quadro prima di effet‐
tuare rifornimento di carburante.
Seguire le istruzioni e le norme di
sicurezza della stazione di servizio durante il rifornimento.
9 Pericolo
Il carburante è infiammabile ed
esplosivo. Vietato fumare. Evitare
fiamme aperte o scintille.
Se se sente odore di carburante nel veicolo, rivolgersi immediata‐
mente a un'officina per risolvere il
problema.
Attenzione
In caso di rifornimento con carbu‐
rante sbagliato, non accendere il
quadro.
Lo sportellino del carburante si trova
sul lato posteriore destro del veicolo.
Lo sportellino di rifornimento del
carburante può essere aperto solo se
il veicolo è sbloccato.
Spingere lo sportellino per innestarlo. Quindi aprire lo sportellino.
Ruotare il tappo del bocchettone di
rifornimento del carburante lenta‐
mente in senso antiorario per aprire.

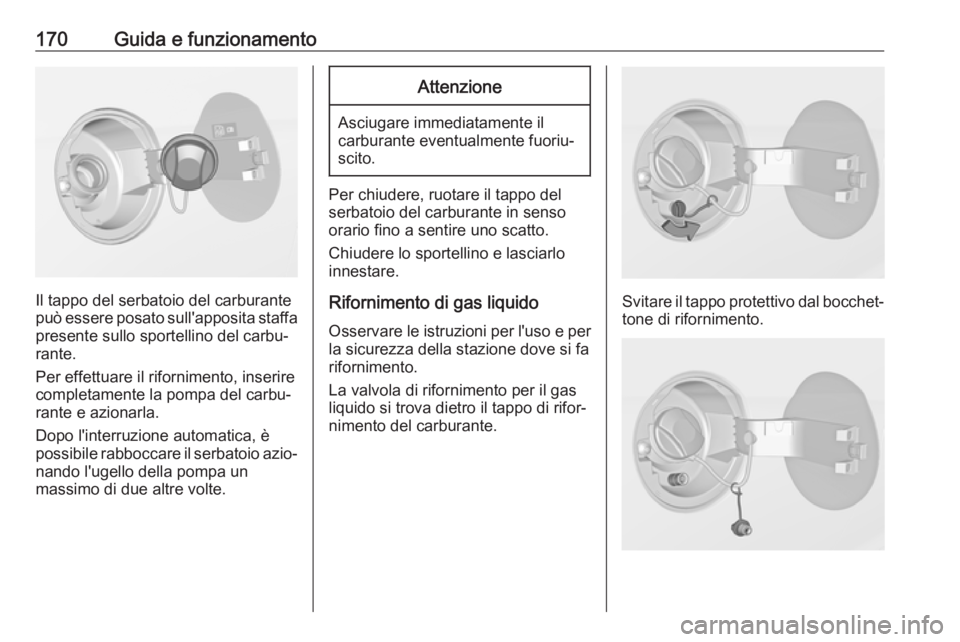

170Guida e funzionamento
Il tappo del serbatoio del carburante
può essere posato sull'apposita staffa presente sullo sportellino del carbu‐
rante.
Per effettuare il rifornimento, inserire
completamente la pompa del carbu‐ rante e azionarla.
Dopo l'interruzione automatica, è
possibile rabboccare il serbatoio azio‐
nando l'ugello della pompa un
massimo di due altre volte.
Attenzione
Asciugare immediatamente il
carburante eventualmente fuoriu‐ scito.
Per chiudere, ruotare il tappo del
serbatoio del carburante in senso
orario fino a sentire uno scatto.
Chiudere lo sportellino e lasciarlo
innestare.
Rifornimento di gas liquido Osservare le istruzioni per l'uso e per la sicurezza della stazione dove si farifornimento.
La valvola di rifornimento per il gas
liquido si trova dietro il tappo di rifor‐
nimento del carburante.
Svitare il tappo protettivo dal bocchet‐
tone di rifornimento.

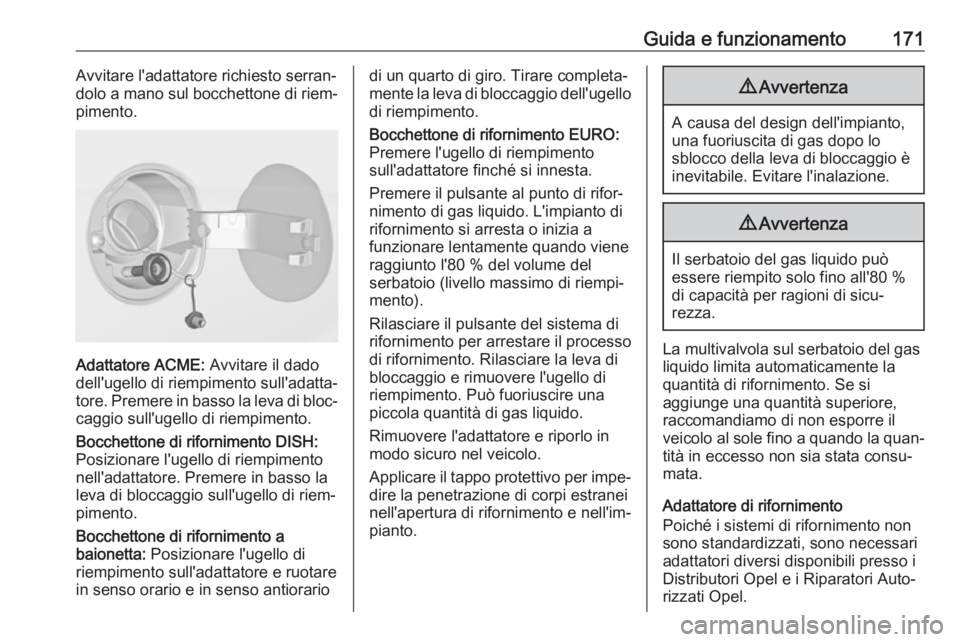

Guida e funzionamento171Avvitare l'adattatore richiesto serran‐
dolo a mano sul bocchettone di riem‐
pimento.
Adattatore ACME: Avvitare il dado
dell'ugello di riempimento sull'adatta‐ tore. Premere in basso la leva di bloc‐ caggio sull'ugello di riempimento.
Bocchettone di rifornimento DISH:
Posizionare l'ugello di riempimento
nell'adattatore. Premere in basso la
leva di bloccaggio sull'ugello di riem‐
pimento.
Bocchettone di rifornimento a
baionetta: Posizionare l'ugello di
riempimento sull'adattatore e ruotare
in senso orario e in senso antiorario
di un quarto di giro. Tirare completa‐
mente la leva di bloccaggio dell'ugello
di riempimento.
Bocchettone di rifornimento EURO:
Premere l'ugello di riempimento
sull'adattatore finché si innesta.
Premere il pulsante al punto di rifor‐
nimento di gas liquido. L'impianto di
rifornimento si arresta o inizia a
funzionare lentamente quando viene
raggiunto l'80 % del volume del
serbatoio (livello massimo di riempi‐
mento).
Rilasciare il pulsante del sistema di
rifornimento per arrestare il processo di rifornimento. Rilasciare la leva di
bloccaggio e rimuovere l'ugello di
riempimento. Può fuoriuscire una piccola quantità di gas liquido.
Rimuovere l'adattatore e riporlo in modo sicuro nel veicolo.
Applicare il tappo protettivo per impe‐
dire la penetrazione di corpi estranei
nell'apertura di rifornimento e nell'im‐
pianto.9 Avvertenza
A causa del design dell'impianto,
una fuoriuscita di gas dopo lo
sblocco della leva di bloccaggio è
inevitabile. Evitare l'inalazione.
9 Avvertenza
Il serbatoio del gas liquido può
essere riempito solo fino all'80 %
di capacità per ragioni di sicu‐
rezza.
La multivalvola sul serbatoio del gas
liquido limita automaticamente la
quantità di rifornimento. Se si
aggiunge una quantità superiore,
raccomandiamo di non esporre il
veicolo al sole fino a quando la quan‐ tità in eccesso non sia stata consu‐mata.
Adattatore di rifornimento
Poiché i sistemi di rifornimento non
sono standardizzati, sono necessari
adattatori diversi disponibili presso i
Distributori Opel e i Riparatori Auto‐
rizzati Opel.

172Guida e funzionamento
Adattatore ACME: Belgio, Germania,
Irlanda, Lussemburgo, Svizzera
Adattatore a baionetta: Paesi Bassi,
Norvegia, Spagna, Regno Unito
Adattatore EURO: Spagna
Adattatore DISH: Austria, Bosnia-
Erzegovina, Bulgaria, Croazia,
Repubblica Ceca, Danimarca, Esto‐
nia, Francia, Grecia, Ungheria, Italia,
Lettonia, Lituania, Macedonia, Polo‐
nia, Portogallo, Romania, Serbia,
Slovacchia, Slovenia, Svezia, Sviz‐
zera, Turchia, Ucraina
Tappo del serbatoio del
carburante
Utilizzare esclusivamente tappi origi‐
nali.
Consumo di carburante -Emissioni di CO 2
Il consumo di carburante (combinato) del modello Opel Adam è compreso
tra 6,7 e 4,3 l/100 km.
Le emissioni di CO 2 (combinato)
vanno dai 139 ai 99 g/km.
Per i valori specifici per il proprio
veicolo fare riferimento al Certificato
di conformità EEC fornito con il
veicolo o ad altri documenti di regi‐
strazione nazionale.

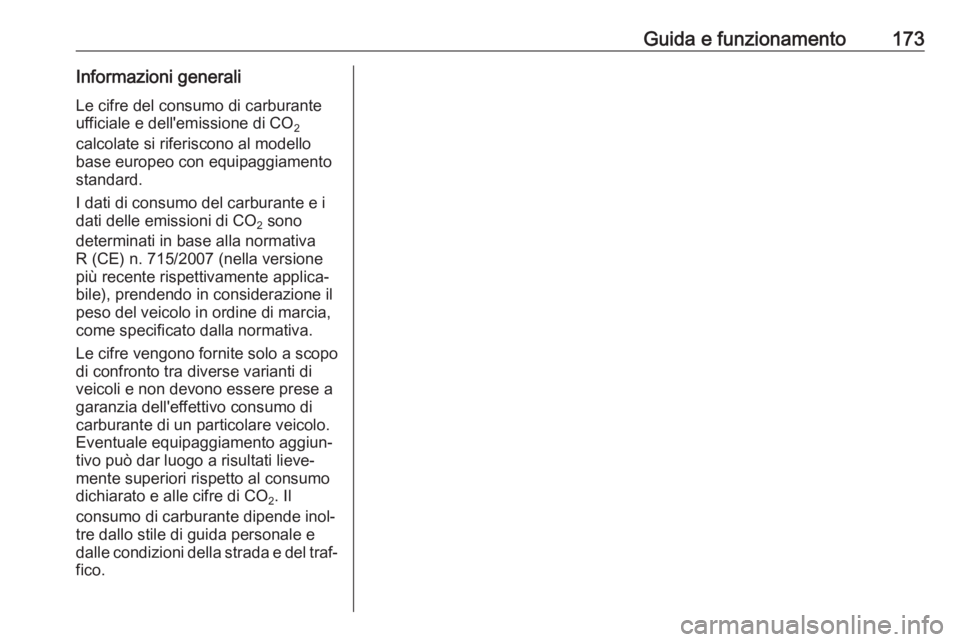

Guida e funzionamento173Informazioni generaliLe cifre del consumo di carburante
ufficiale e dell'emissione di CO 2
calcolate si riferiscono al modello
base europeo con equipaggiamento
standard.
I dati di consumo del carburante e i
dati delle emissioni di CO 2 sono
determinati in base alla normativa R (CE) n. 715/2007 (nella versione
più recente rispettivamente applica‐
bile), prendendo in considerazione il
peso del veicolo in ordine di marcia,
come specificato dalla normativa.
Le cifre vengono fornite solo a scopo
di confronto tra diverse varianti di
veicoli e non devono essere prese a
garanzia dell'effettivo consumo di
carburante di un particolare veicolo.
Eventuale equipaggiamento aggiun‐
tivo può dar luogo a risultati lieve‐
mente superiori rispetto al consumo
dichiarato e alle cifre di CO 2. Il
consumo di carburante dipende inol‐
tre dallo stile di guida personale e
dalle condizioni della strada e del traf‐ fico.

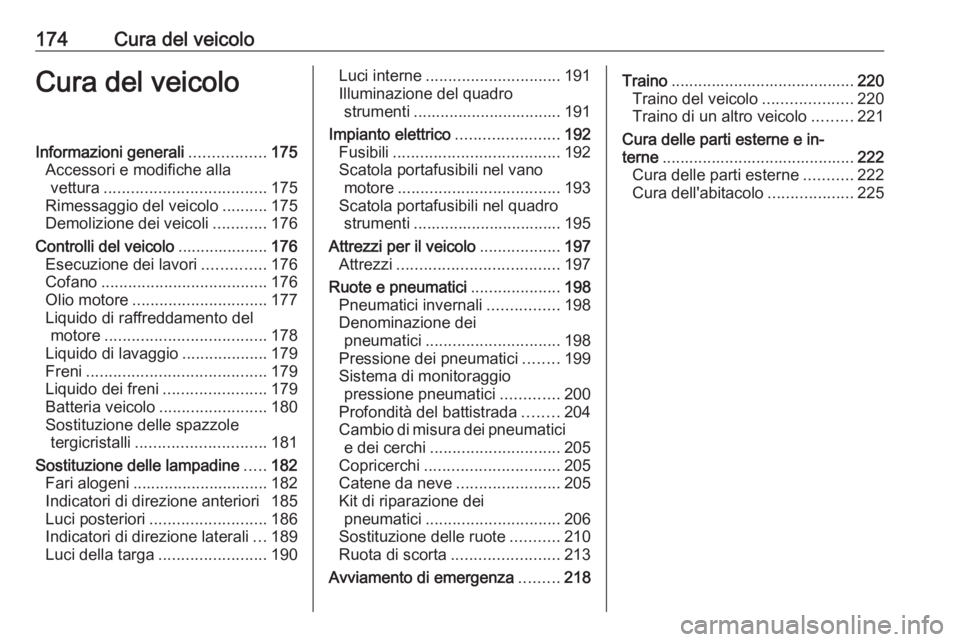

174Cura del veicoloCura del veicoloInformazioni generali.................175
Accessori e modifiche alla vettura .................................... 175
Rimessaggio del veicolo ..........175
Demolizione dei veicoli ............176
Controlli del veicolo ....................176
Esecuzione dei lavori ..............176
Cofano ..................................... 176
Olio motore .............................. 177
Liquido di raffreddamento del motore .................................... 178
Liquido di lavaggio ...................179
Freni ........................................ 179
Liquido dei freni .......................179
Batteria veicolo ........................180
Sostituzione delle spazzole tergicristalli ............................. 181
Sostituzione delle lampadine .....182
Fari alogeni .............................. 182
Indicatori di direzione anteriori 185
Luci posteriori .......................... 186
Indicatori di direzione laterali ...189
Luci della targa ........................ 190Luci interne.............................. 191
Illuminazione del quadro strumenti ................................. 191
Impianto elettrico .......................192
Fusibili ..................................... 192
Scatola portafusibili nel vano motore .................................... 193
Scatola portafusibili nel quadro strumenti ................................. 195
Attrezzi per il veicolo ..................197
Attrezzi .................................... 197
Ruote e pneumatici ....................198
Pneumatici invernali ................198
Denominazione dei pneumatici .............................. 198
Pressione dei pneumatici ........199
Sistema di monitoraggio pressione pneumatici .............200
Profondità del battistrada ........204
Cambio di misura dei pneumatici e dei cerchi ............................. 205
Copricerchi .............................. 205
Catene da neve .......................205
Kit di riparazione dei pneumatici .............................. 206
Sostituzione delle ruote ...........210
Ruota di scorta ........................ 213
Avviamento di emergenza .........218Traino ......................................... 220
Traino del veicolo ....................220
Traino di un altro veicolo .........221
Cura delle parti esterne e in‐ terne ........................................... 222
Cura delle parti esterne ...........222
Cura dell'abitacolo ...................225

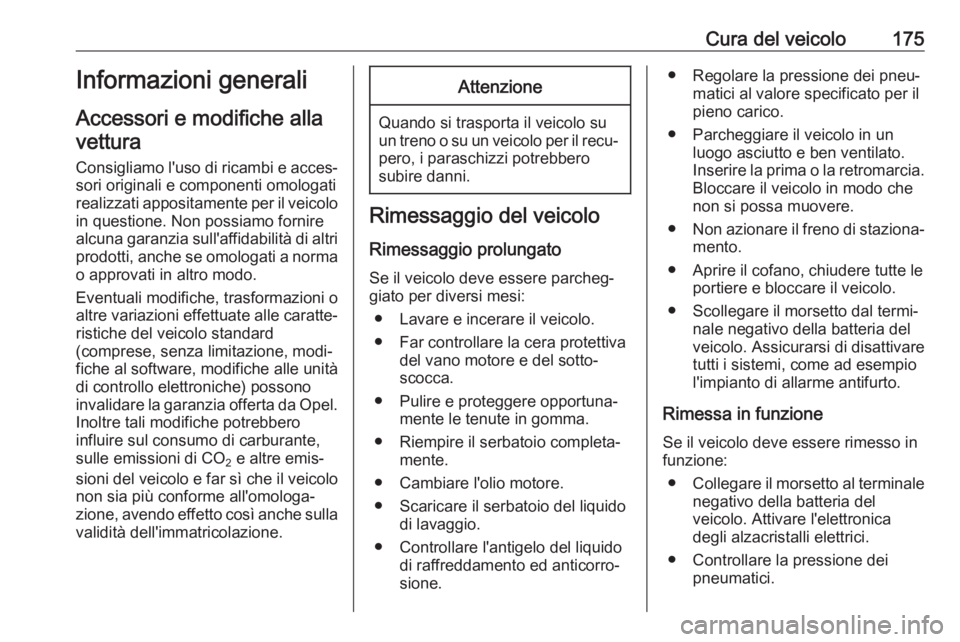

Cura del veicolo175Informazioni generali
Accessori e modifiche alla vettura
Consigliamo l'uso di ricambi e acces‐
sori originali e componenti omologati
realizzati appositamente per il veicolo in questione. Non possiamo fornirealcuna garanzia sull'affidabilità di altri
prodotti, anche se omologati a norma o approvati in altro modo.
Eventuali modifiche, trasformazioni o
altre variazioni effettuate alle caratte‐
ristiche del veicolo standard
(comprese, senza limitazione, modi‐
fiche al software, modifiche alle unità
di controllo elettroniche) possono
invalidare la garanzia offerta da Opel. Inoltre tali modifiche potrebbero
influire sul consumo di carburante,
sulle emissioni di CO 2 e altre emis‐
sioni del veicolo e far sì che il veicolo
non sia più conforme all'omologa‐
zione, avendo effetto così anche sulla validità dell'immatricolazione.Attenzione
Quando si trasporta il veicolo su
un treno o su un veicolo per il recu‐ pero, i paraschizzi potrebbero
subire danni.
Rimessaggio del veicolo
Rimessaggio prolungato
Se il veicolo deve essere parcheg‐
giato per diversi mesi:
● Lavare e incerare il veicolo.
● Far controllare la cera protettiva del vano motore e del sotto‐
scocca.
● Pulire e proteggere opportuna‐ mente le tenute in gomma.
● Riempire il serbatoio completa‐ mente.
● Cambiare l'olio motore.
● Scaricare il serbatoio del liquido di lavaggio.
● Controllare l'antigelo del liquido di raffreddamento ed anticorro‐
sione.
● Regolare la pressione dei pneu‐ matici al valore specificato per il
pieno carico.
● Parcheggiare il veicolo in un luogo asciutto e ben ventilato.
Inserire la prima o la retromarcia.
Bloccare il veicolo in modo che
non si possa muovere.
● Non azionare il freno di staziona‐
mento.
● Aprire il cofano, chiudere tutte le portiere e bloccare il veicolo.
● Scollegare il morsetto dal termi‐ nale negativo della batteria del
veicolo. Assicurarsi di disattivare
tutti i sistemi, come ad esempio
l'impianto di allarme antifurto.
Rimessa in funzione Se il veicolo deve essere rimesso in
funzione:
● Collegare il morsetto al terminale
negativo della batteria del
veicolo. Attivare l'elettronica
degli alzacristalli elettrici.
● Controllare la pressione dei pneumatici.

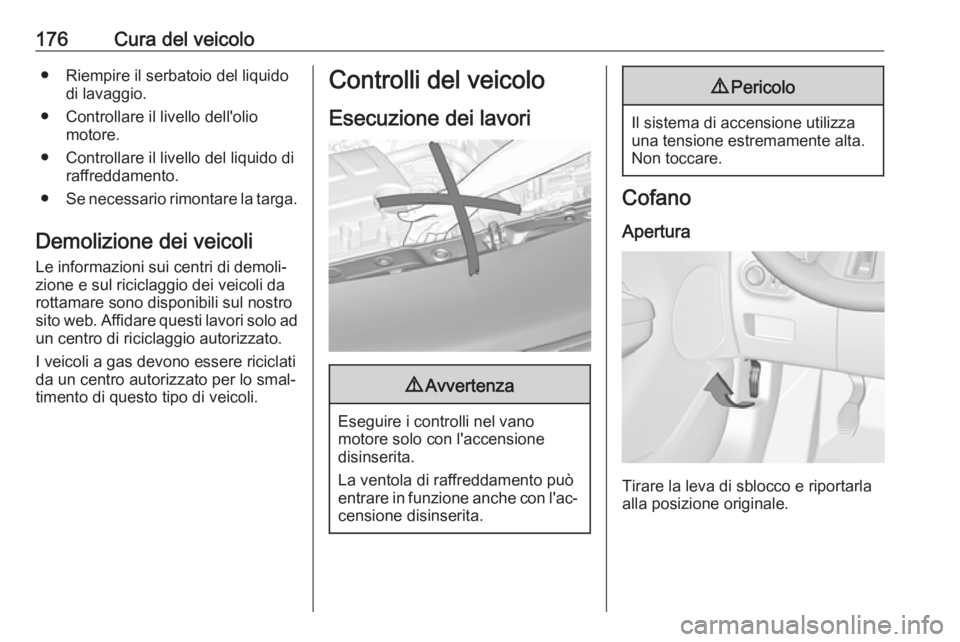

176Cura del veicolo● Riempire il serbatoio del liquidodi lavaggio.
● Controllare il livello dell'olio motore.
● Controllare il livello del liquido di raffreddamento.
● Se necessario rimontare la targa.
Demolizione dei veicoli Le informazioni sui centri di demoli‐
zione e sul riciclaggio dei veicoli da
rottamare sono disponibili sul nostro
sito web. Affidare questi lavori solo ad
un centro di riciclaggio autorizzato.
I veicoli a gas devono essere riciclati
da un centro autorizzato per lo smal‐ timento di questo tipo di veicoli.Controlli del veicolo
Esecuzione dei lavori9 Avvertenza
Eseguire i controlli nel vano
motore solo con l'accensione
disinserita.
La ventola di raffreddamento può
entrare in funzione anche con l'ac‐ censione disinserita.
9 Pericolo
Il sistema di accensione utilizza
una tensione estremamente alta.
Non toccare.
Cofano
Apertura
Tirare la leva di sblocco e riportarla
alla posizione originale.

Cura del veicolo177

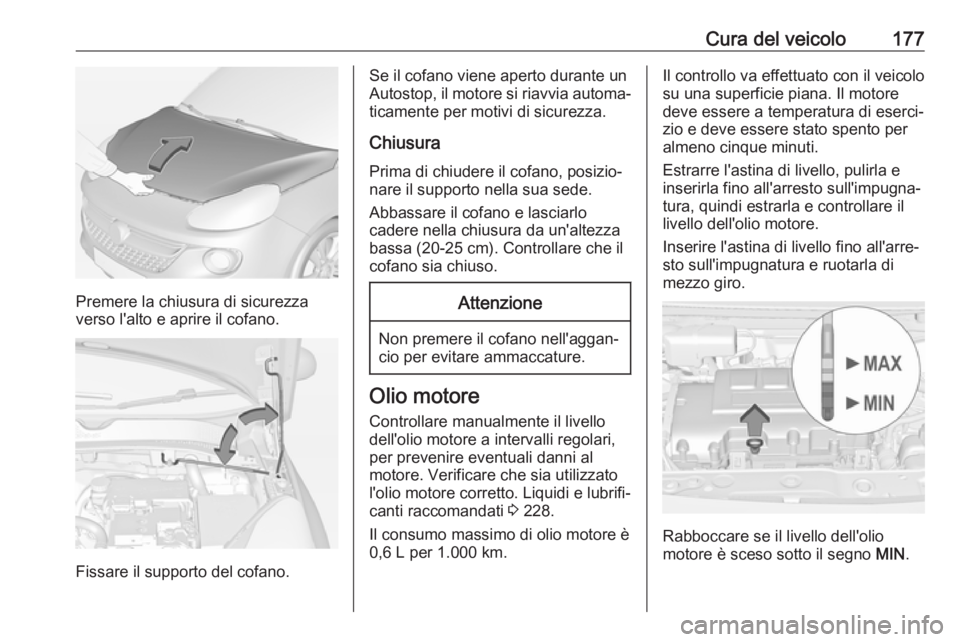

Premere la chiusura di sicurezza
verso l'alto e aprire il cofano.
Fissare il supporto del cofano.
Se il cofano viene aperto durante un
Autostop, il motore si riavvia automa‐
ticamente per motivi di sicurezza.
Chiusura Prima di chiudere il cofano, posizio‐
nare il supporto nella sua sede.
Abbassare il cofano e lasciarlo
cadere nella chiusura da un'altezza
bassa (20-25 cm). Controllare che il
cofano sia chiuso.Attenzione
Non premere il cofano nell'aggan‐
cio per evitare ammaccature.
Olio motore
Controllare manualmente il livello
dell'olio motore a intervalli regolari,
per prevenire eventuali danni al
motore. Verificare che sia utilizzato
l'olio motore corretto. Liquidi e lubrifi‐
canti raccomandati 3 228.
Il consumo massimo di olio motore è
0,6 L per 1.000 km.
Il controllo va effettuato con il veicolo
su una superficie piana. Il motore
deve essere a temperatura di eserci‐
zio e deve essere stato spento per
almeno cinque minuti.
Estrarre l'astina di livello, pulirla e
inserirla fino all'arresto sull'impugna‐
tura, quindi estrarla e controllare il
livello dell'olio motore.
Inserire l'astina di livello fino all'arre‐ sto sull'impugnatura e ruotarla di
mezzo giro.
Rabboccare se il livello dell'olio
motore è sceso sotto il segno MIN.

178Cura del veicolo
Si consiglia di utilizzare olii motore
della stessa qualità di quello utilizzato per l'ultimo cambio dell'olio.
Il livello dell'olio motore non deve
superare il segno MAX sull'astina di
livello.
Attenzione
In caso di riempimento eccessivo, scaricare o aspirare l'olio in
eccesso.
Capacità 3 241.
Inserire correttamente il tappo e
serrarlo.
Liquido di raffreddamento
del motore
Il liquido di raffreddamento del motore protegge dal gelo fino a ca. -28 °C.
Nei paesi settentrionali, caratterizzati
da temperature molto basse, il liquido
di raffreddamento messo in fabbrica
protegge dal gelo fino a -37 °C circa.Attenzione
Utilizzare solo antigelo approvato.
Liquido di raffreddamento e antigelo
3 228.
Livello del liquido di
raffreddamento
Attenzione
Un livello troppo basso del liquido
di raffreddamento può causare
danni al motore.
Quando il sistema di raffreddamento
è freddo, il livello del liquido di raffred‐ damento dovrebbe essere al di sopra
della tacca di riempimento. Rabboc‐
care se il livello è basso.
9 Avvertenza
Lasciar raffreddare il motore prima
di aprire il tappo. Aprire il tappo
con cautela, lasciando fuoriuscire
lentamente la pressione.
Per il rabbocco usare una miscela
1:1 di liquido refrigerante concentrato
e acqua di rubinetto. Se non c'è
liquido refrigerante concentrato
