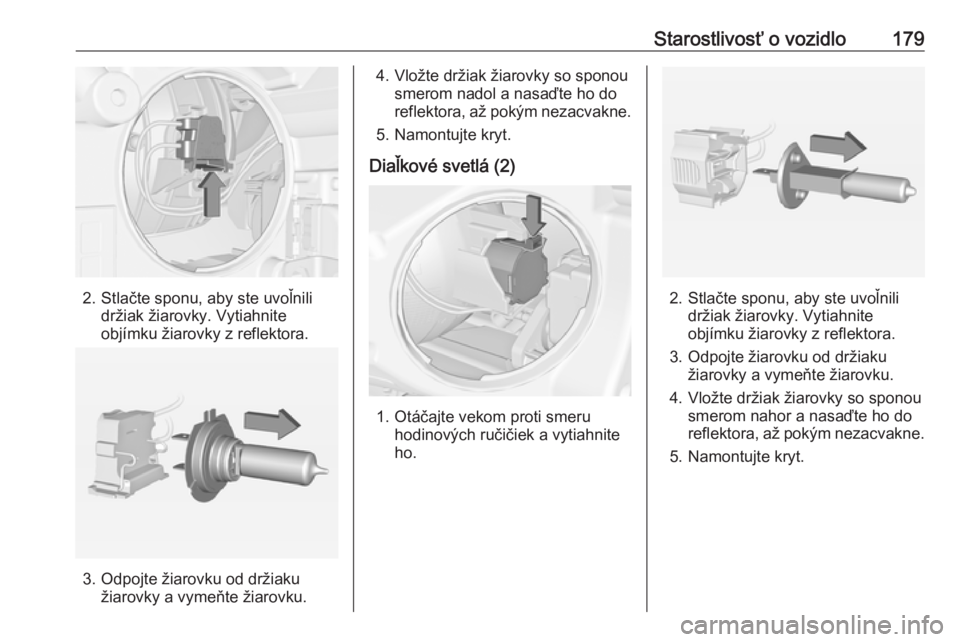

Starostlivosť o vozidlo179
2. Stlačte sponu, aby ste uvoľnilidržiak žiarovky. Vytiahnite
objímku žiarovky z reflektora.
3. Odpojte žiarovku od držiaku žiarovky a vymeňte žiarovku.
4. Vložte držiak žiarovky so sponousmerom nadol a nasaďte ho do
reflektora, až pokým nezacvakne.
5. Namontujte kryt.
Diaľkové svetlá (2)
1. Otáčajte vekom proti smeru hodinových ručičiek a vytiahnite
ho.
2. Stlačte sponu, aby ste uvoľnili držiak žiarovky. Vytiahnite
objímku žiarovky z reflektora.
3. Odpojte žiarovku od držiaku žiarovky a vymeňte žiarovku.
4. Vložte držiak žiarovky so sponou smerom nahor a nasaďte ho do
reflektora, až pokým nezacvakne.
5. Namontujte kryt.

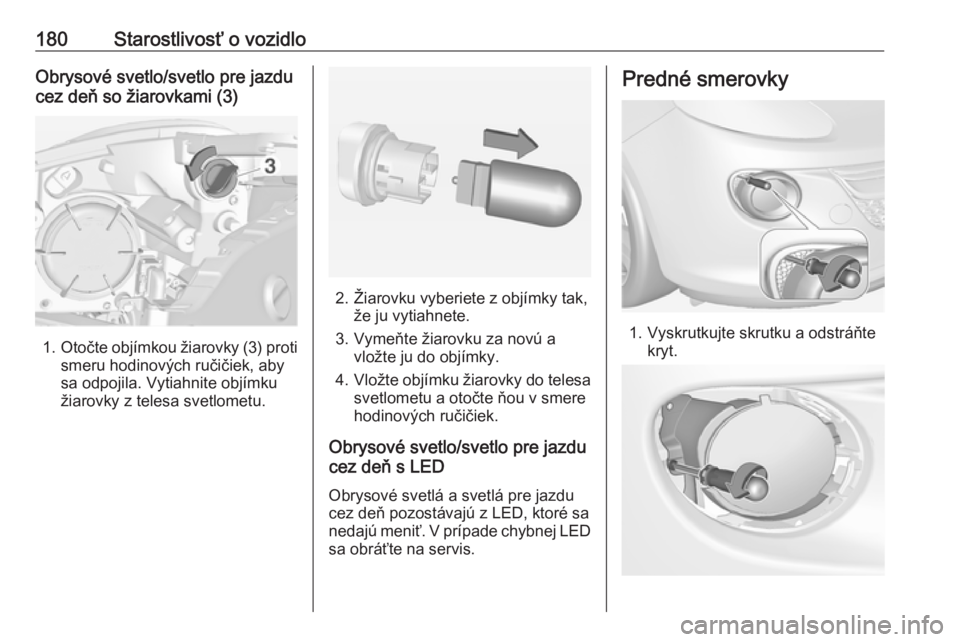

180Starostlivosť o vozidloObrysové svetlo/svetlo pre jazdu
cez deň so žiarovkami (3)
1. Otočte objímkou žiarovky (3) proti
smeru hodinových ručičiek, aby
sa odpojila. Vytiahnite objímku
žiarovky z telesa svetlometu.
2. Žiarovku vyberiete z objímky tak, že ju vytiahnete.
3. Vymeňte žiarovku za novú a vložte ju do objímky.
4. Vložte objímku žiarovky do telesa
svetlometu a otočte ňou v smere
hodinových ručičiek.
Obrysové svetlo/svetlo pre jazdu
cez deň s LED
Obrysové svetlá a svetlá pre jazdu
cez deň pozostávajú z LED, ktoré sa
nedajú meniť. V prípade chybnej LED
sa obráťte na servis.
Predné smerovky
1. Vyskrutkujte skrutku a odstráňte kryt.

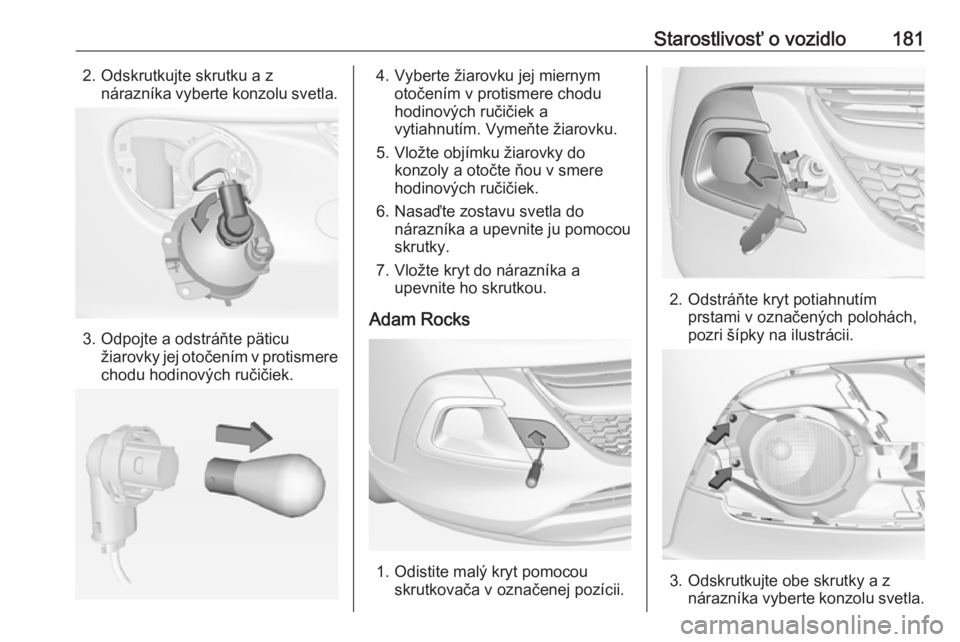

Starostlivosť o vozidlo1812. Odskrutkujte skrutku a znárazníka vyberte konzolu svetla.
3. Odpojte a odstráňte päticu žiarovky jej otočením v protismere
chodu hodinových ručičiek.
4. Vyberte žiarovku jej miernym otočením v protismere chodu
hodinových ručičiek a
vytiahnutím. Vymeňte žiarovku.
5. Vložte objímku žiarovky do konzoly a otočte ňou v smere
hodinových ručičiek.
6. Nasaďte zostavu svetla do nárazníka a upevnite ju pomocou
skrutky.
7. Vložte kryt do nárazníka a upevnite ho skrutkou.
Adam Rocks
1. Odistite malý kryt pomocou skrutkovača v označenej pozícii.
2. Odstráňte kryt potiahnutímprstami v označených polohách,
pozri šípky na ilustrácii.
3. Odskrutkujte obe skrutky a z nárazníka vyberte konzolu svetla.

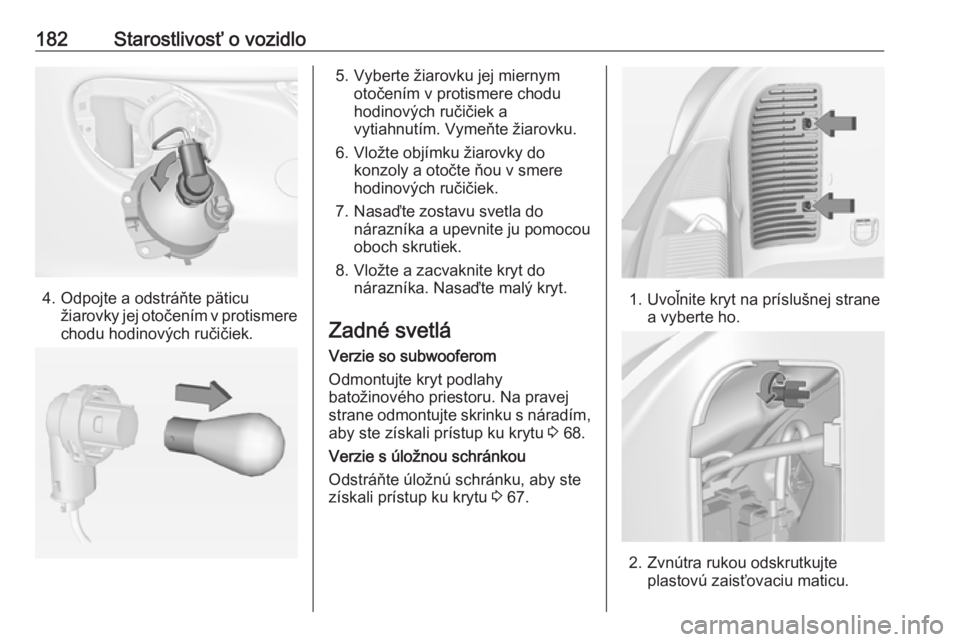

182Starostlivosť o vozidlo
4. Odpojte a odstráňte päticužiarovky jej otočením v protismere
chodu hodinových ručičiek.
5. Vyberte žiarovku jej miernym otočením v protismere chodu
hodinových ručičiek a
vytiahnutím. Vymeňte žiarovku.
6. Vložte objímku žiarovky do konzoly a otočte ňou v smere
hodinových ručičiek.
7. Nasaďte zostavu svetla do nárazníka a upevnite ju pomocou
oboch skrutiek.
8. Vložte a zacvaknite kryt do nárazníka. Nasaďte malý kryt.
Zadné svetlá Verzie so subwooferom
Odmontujte kryt podlahy
batožinového priestoru. Na pravej
strane odmontujte skrinku s náradím,
aby ste získali prístup ku krytu 3 68.
Verzie s úložnou schránkou
Odstráňte úložnú schránku, aby ste získali prístup ku krytu 3 67.
1. Uvoľnite kryt na príslušnej strane
a vyberte ho.
2. Zvnútra rukou odskrutkujteplastovú zaisťovaciu maticu.

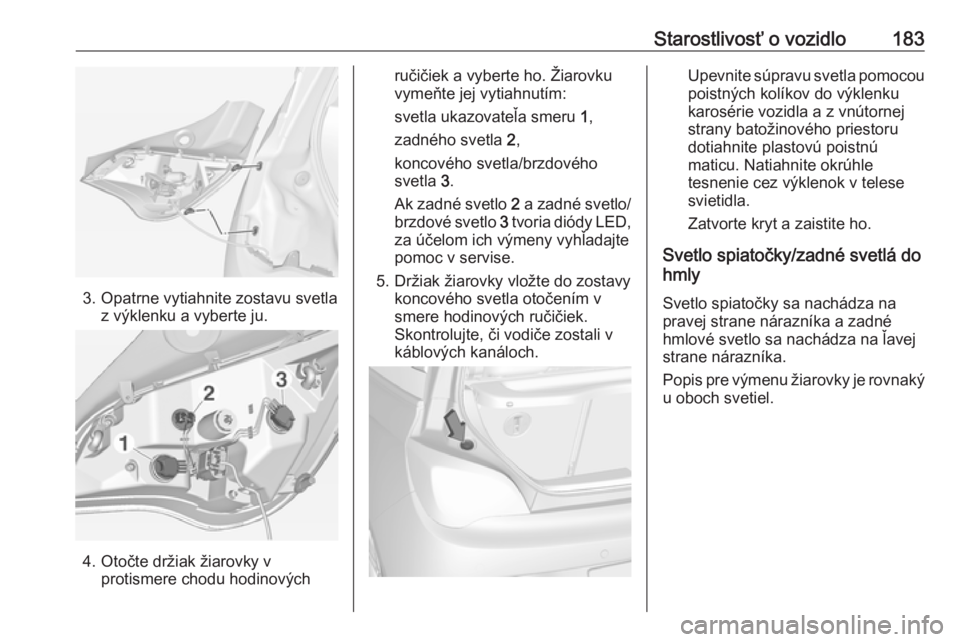

Starostlivosť o vozidlo183
3. Opatrne vytiahnite zostavu svetlaz výklenku a vyberte ju.
4. Otočte držiak žiarovky vprotismere chodu hodinových
ručičiek a vyberte ho. Žiarovku
vymeňte jej vytiahnutím:
svetla ukazovateľa smeru 1,
zadného svetla 2,
koncového svetla/brzdového
svetla 3.
Ak zadné svetlo 2 a zadné svetlo/
brzdové svetlo 3 tvoria diódy LED,
za účelom ich výmeny vyhľadajte
pomoc v servise.
5. Držiak žiarovky vložte do zostavy koncového svetla otočením v
smere hodinových ručičiek.
Skontrolujte, či vodiče zostali v
káblových kanáloch.Upevnite súpravu svetla pomocou poistných kolíkov do výklenku
karosérie vozidla a z vnútornej
strany batožinového priestoru
dotiahnite plastovú poistnú
maticu. Natiahnite okrúhle
tesnenie cez výklenok v telese
svietidla.
Zatvorte kryt a zaistite ho.
Svetlo spiatočky/zadné svetlá do
hmly
Svetlo spiatočky sa nachádza na
pravej strane nárazníka a zadné hmlové svetlo sa nachádza na ľavej
strane nárazníka.
Popis pre výmenu žiarovky je rovnaký
u oboch svetiel.

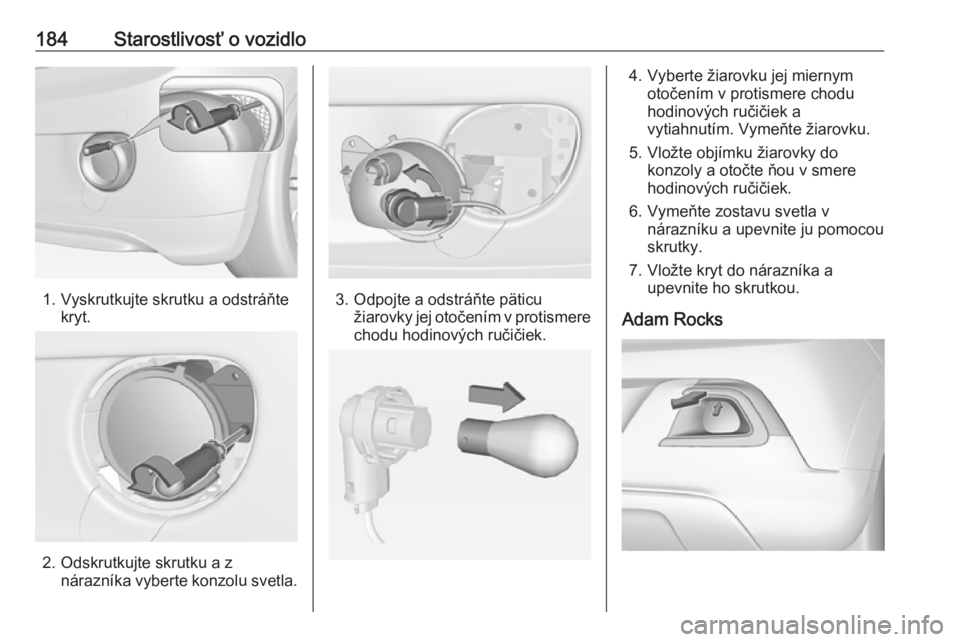

184Starostlivosť o vozidlo
1. Vyskrutkujte skrutku a odstráňtekryt.
2. Odskrutkujte skrutku a znárazníka vyberte konzolu svetla.
3. Odpojte a odstráňte päticužiarovky jej otočením v protismere
chodu hodinových ručičiek.
4. Vyberte žiarovku jej miernym otočením v protismere chodu
hodinových ručičiek a
vytiahnutím. Vymeňte žiarovku.
5. Vložte objímku žiarovky do konzoly a otočte ňou v smere
hodinových ručičiek.
6. Vymeňte zostavu svetla v nárazníku a upevnite ju pomocou
skrutky.
7. Vložte kryt do nárazníka a upevnite ho skrutkou.
Adam Rocks

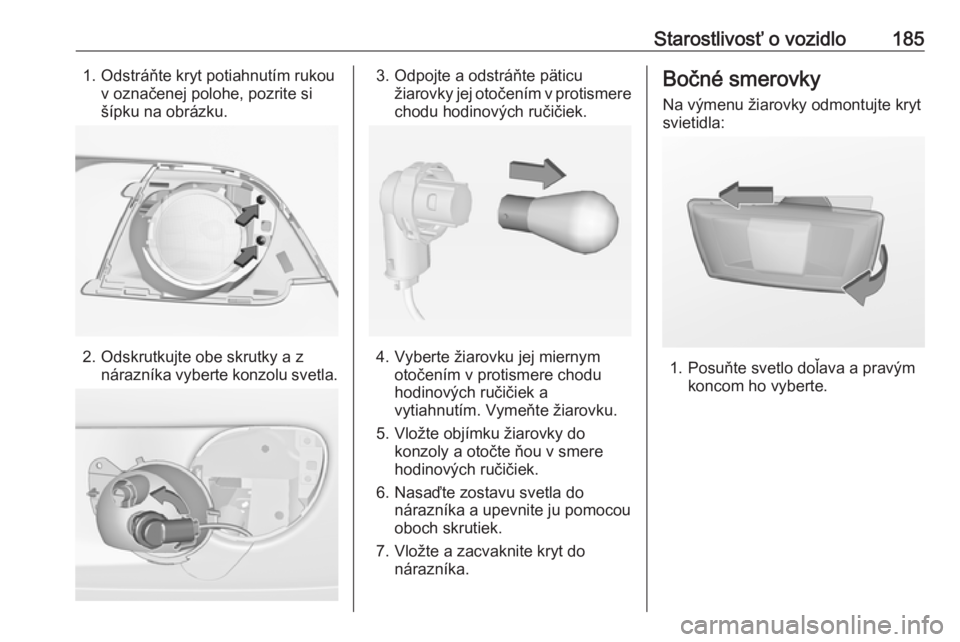

Starostlivosť o vozidlo1851. Odstráňte kryt potiahnutím rukouv označenej polohe, pozrite si
šípku na obrázku.
2. Odskrutkujte obe skrutky a z nárazníka vyberte konzolu svetla.
3. Odpojte a odstráňte päticužiarovky jej otočením v protismere
chodu hodinových ručičiek.
4. Vyberte žiarovku jej miernym otočením v protismere chodu
hodinových ručičiek a
vytiahnutím. Vymeňte žiarovku.
5. Vložte objímku žiarovky do konzoly a otočte ňou v smere
hodinových ručičiek.
6. Nasaďte zostavu svetla do nárazníka a upevnite ju pomocou
oboch skrutiek.
7. Vložte a zacvaknite kryt do nárazníka.
Bočné smerovky
Na výmenu žiarovky odmontujte kryt
svietidla:
1. Posuňte svetlo doľava a pravým koncom ho vyberte.

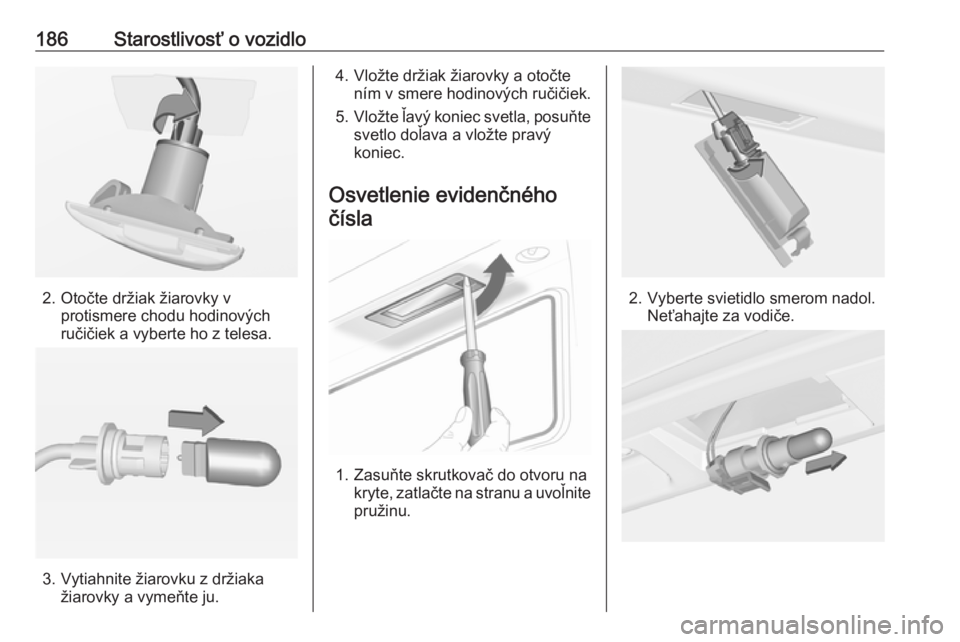

186Starostlivosť o vozidlo
2. Otočte držiak žiarovky vprotismere chodu hodinových
ručičiek a vyberte ho z telesa.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
4. Vložte držiak žiarovky a otočtením v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, posuňte
svetlo doľava a vložte pravý
koniec.
Osvetlenie evidenčného čísla
1. Zasuňte skrutkovač do otvoru na kryte, zatlačte na stranu a uvoľnite
pružinu.
2. Vyberte svietidlo smerom nadol. Neťahajte za vodiče.

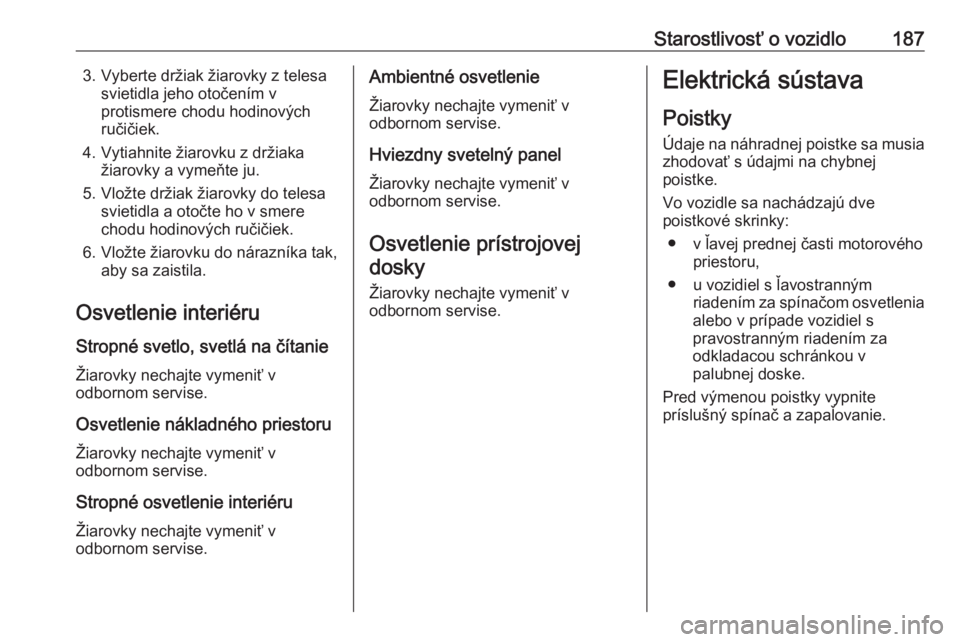

Starostlivosť o vozidlo1873. Vyberte držiak žiarovky z telesasvietidla jeho otočením v
protismere chodu hodinových
ručičiek.
4. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
5. Vložte držiak žiarovky do telesa svietidla a otočte ho v smere
chodu hodinových ručičiek.
6. Vložte žiarovku do nárazníka tak, aby sa zaistila.
Osvetlenie interiéru
Stropné svetlo, svetlá na čítanie
Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie nákladného priestoru Žiarovky nechajte vymeniť v
odbornom servise.
Stropné osvetlenie interiéru
Žiarovky nechajte vymeniť v
odbornom servise.Ambientné osvetlenie
Žiarovky nechajte vymeniť v
odbornom servise.
Hviezdny svetelný panel
Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie prístrojovej dosky
Žiarovky nechajte vymeniť v
odbornom servise.Elektrická sústava
Poistky
Údaje na náhradnej poistke sa musia zhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú dve
poistkové skrinky:
● v ľavej prednej časti motorového priestoru,
● u vozidiel s ľavostranným riadením za spínačom osvetlenia
alebo v prípade vozidiel s
pravostranným riadením za
odkladacou schránkou v
palubnej doske.
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.

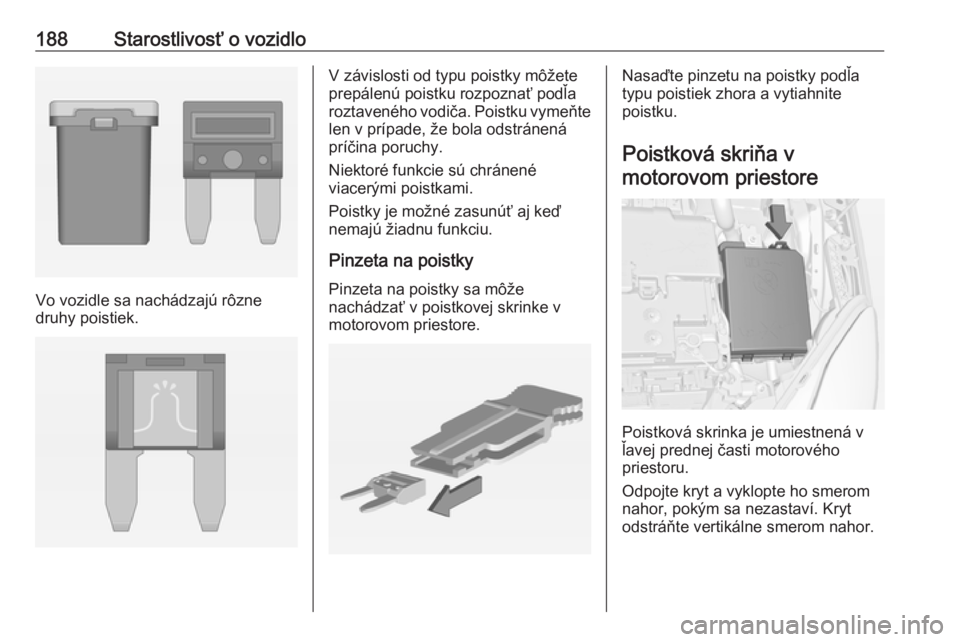

188Starostlivosť o vozidlo
Vo vozidle sa nachádzajú rôzne
druhy poistiek.
V závislosti od typu poistky môžete
prepálenú poistku rozpoznať podľa
roztaveného vodiča. Poistku vymeňte len v prípade, že bola odstránená
príčina poruchy.
Niektoré funkcie sú chránené
viacerými poistkami.
Poistky je možné zasunúť aj keď
nemajú žiadnu funkciu.
Pinzeta na poistky Pinzeta na poistky sa môže
nachádzať v poistkovej skrinke v
motorovom priestore.Nasaďte pinzetu na poistky podľa
typu poistiek zhora a vytiahnite
poistku.
Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednej časti motorového
priestoru.
Odpojte kryt a vyklopte ho smerom nahor, pokým sa nezastaví. Kryt
odstráňte vertikálne smerom nahor.
