Eşya saklama ve bagaj bölümleri59Bisiklet taşıyıcının takılması
Arkadaki taşıyıcıyı (1) kaldırın ve
geriye doğru çekin.
Taşıyıcıyı (2) yukarı doğru kaldırın.
Rafı (1) aşağıya bastırın ve kolu (2)
geriye doğru çevirerek yerine geçirin.
Düğmeye (1) basın ve taşıyıcının (2)
sol tarafını çıkartın.
Düğmeye (1) basın ve taşıyıcının sol
parçasını sağ parçaya (2) takın.
Adaptörün takılması
İki bisiklet taşırken adaptör daha
birinci bisikleti bağlamadan tespit
edilmelidir.
1. Şekilde gösterildiği gibi adaptörü arkadaki taşıyıcı sisteme (Flex-
Fix System) takın.

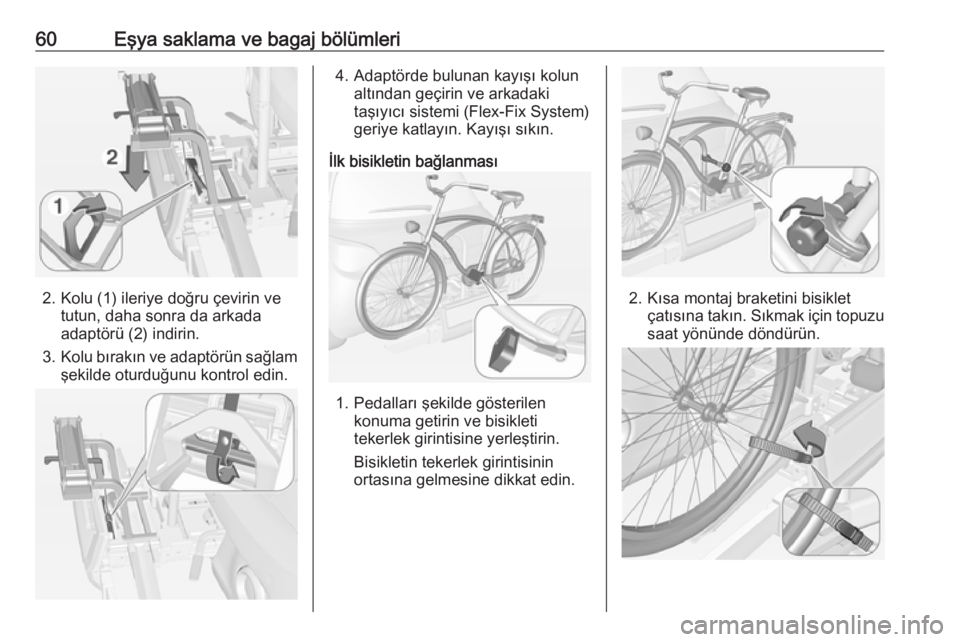

60Eşya saklama ve bagaj bölümleri
2. Kolu (1) ileriye doğru çevirin vetutun, daha sonra da arkada
adaptörü (2) indirin.
3. Kolu bırakın ve adaptörün sağlam
şekilde oturduğunu kontrol edin.
4. Adaptörde bulunan kayışı kolun altından geçirin ve arkadaki
taşıyıcı sistemi (Flex-Fix System)
geriye katlayın. Kayışı sıkın.
İlk bisikletin bağlanması
1. Pedalları şekilde gösterilen konuma getirin ve bisikleti
tekerlek girintisine yerleştirin.
Bisikletin tekerlek girintisinin
ortasına gelmesine dikkat edin.
2. Kısa montaj braketini bisiklet çatısına takın. Sıkmak için topuzusaat yönünde döndürün.

Eşya saklama ve bagaj bölümleri613. Her iki bisiklet lastiğini gerdirmebantları ile tekerlek yuvalarında
emniyete alın.
4. Bisikletin sıkı bir şekilde yerleşmiş
olmasına dikkat edin.Dikkat
Bisiklet ile araç arasında en az5 cm boşluk kaldığından emin
olun. Gerektiğinde, gidonu
gevşetin ve yana doğru döndürün.
İkinci bisikletin bağlanması
İkinci bir bisikletin bağlanması da ilk bisikletin bağlanması gibidir. Ayrıca,
bazı çalışma adımları göz önünde bulundurulmalıdır:
1. Bisikleti yerleştirmeden önce pedalları daima uygun konuma
getirin.2. Bisikletleri arkadaki taşıyıcı sisteme (Flex-Fix System)
dönüşümlü olarak sağa ve sola
hizalayarak yerleştirin.
3. Arka bisikleti ön bisiklete göre ayarlayın. Bisikletlerin tekerlek
göbekleri birbirlerine
değmemelidir.
4. Arka bisikleti daha uzun olan montaj braketi ile bağlayın ve
kayış tespit elemanlarını ön
bisiklette açıklandığı gibi
bağlayın. Montaj braketleri paralel
olarak tespit edilmelidir.5. Ayrıca, arka bisikletin her iki bisiklet lastiğini gerdirme bantları
ile tekerlek yuvalarında emniyete
alın.
Daha iyi görünebilmesi için, en
arkadaki bisiklete bir uyarı işareti
asılması önerilir.
Arkadaki taşıyıcı sistemin (Flex-Fix
System) arkaya doğru katlanması
Bagaj bölmesine erişim
kazanabilmek için, arkadaki taşıyıcı
sistem (Flex-Fix System) arkaya
doğru katlanabilir.

62Eşya saklama ve bagaj bölümleri● Adaptör bağlanmadan:
Kolu (1) çözmek için itin ve tutun.
Arkadaki taşıyıcı sistemi
(Flex-Fix System) katlamak için
taşıyıcıyı (2) geriye doğru çekin.
● Adaptör bağlandığında:
9 Uyarı
Arkadaki taşıyıcı sistemi (Flex-Fix
System) ayırırken, arkaya
devrilmemesi için dikkat edin.
Yaralanma tehlikesi mevcuttur.
Bir elinizle arkadaki bisikletin
çatısını (1) tutun ve ayırmak için döngüyü (2) çekin.
Arkadaki bisikleti iki elinizle tutun
ve arkadaki taşıyıcı sistemi
arkaya katlayın.
Arkadaki taşıyıcı sistem (Flex-Fix
System) arkaya katlandığında, daha
iyi görülebilmesi için arka lambaları
yakın.
9 Uyarı
Arkadaki taşıyıcı sistem (Flex-Fix
System) tekrar öne katlandığında, sistemin güvenli olarak yerine
oturmasına dikkat edin.
Bisikletlerin sökülmesi
Her iki bisiklet lastiğindeki gerdirme
bandını çözün.
Topuzu saatin tersi yönde döndürün
ve montaj braketlerini çıkartın.
Adaptörün ayrılması 1. Tekerlek girintilerini içeriye katlayın.
2. Kayışı çözün.

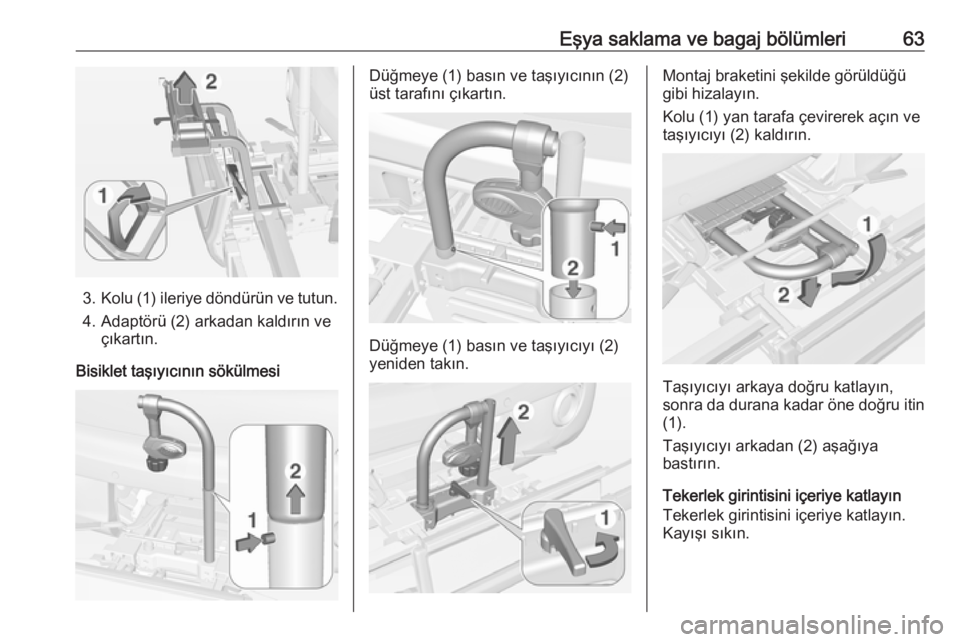

Eşya saklama ve bagaj bölümleri63
3.Kolu (1) ileriye döndürün ve tutun.
4. Adaptörü (2) arkadan kaldırın ve çıkartın.
Bisiklet taşıyıcının sökülmesi
Düğmeye (1) basın ve taşıyıcının (2)
üst tarafını çıkartın.
Düğmeye (1) basın ve taşıyıcıyı (2)
yeniden takın.
Montaj braketini şekilde görüldüğü
gibi hizalayın.
Kolu (1) yan tarafa çevirerek açın ve
taşıyıcıyı (2) kaldırın.
Taşıyıcıyı arkaya doğru katlayın,
sonra da durana kadar öne doğru itin
(1).
Taşıyıcıyı arkadan (2) aşağıya
bastırın.
Tekerlek girintisini içeriye katlayın
Tekerlek girintisini içeriye katlayın.
Kayışı sıkın.

64Eşya saklama ve bagaj bölümleri
Kayış bağlantı elemanlarını doğru
olarak saklayın.
Arkadaki taşıyıcı sistemin (Flex-Fix
sistemi) çözülmesi
Her iki sıkıştırma kolunu mümkün
olduğunca içeriye döndürün. Kayışı
sıkın.
Arka lambaların içeriye katlanması
Önce arka lambaları (1) olanaklı
olduğunca ileriye döndürün.
Daha sonra menteşeleri (2) olanaklı
olduğu kadar ileriye doğru döndürün.
Plaka lambasının içeriye katlanması
Plaka lambasını öne doğru katlayın.
Arkadaki taşıyıcı sistemin (Flex-Fix
Sistemi) kapatılması
Dikkat
Tüm katlanır parçaların, örn.
tekerlek girintileri ve montaj
braketlerinin doğru olarak
saklanmalarına dikkat edin. Aksi
takdirde arkadaki taşıyıcı sistem
(Flex-Fix System) geriye
çekilirken hasar görebilir.

Eşya saklama ve bagaj bölümleri65
Serbest bırakma kolunu yukarı
bastırın ve çekili tutun. Sistemi hafifçe kaldırın ve yerine oturana kadar
tampona bastırın.
Kilit açma kolu orjinal konumuna geri
dönmelidir.
9 Uyarı
Sistem doğru şekilde yerine
oturmuyorsa bir servise başvurun.
Bagaj bölümü
Arka koltuk sırtlığı iki parçadan
oluşur. Her iki parça da ayrı ayrı
yatırılabilir.
Bagaj bölümünün büyütülmesi Gerekiyorsa bagaj bölümü örtüsünü
çıkartınız.
Kilit yayını aşağıya bastırın ve koltuk
başlığını çekerek çıkarın.
Emniyet kemerinin hasar görmemesi
için kilit karşılığını yan tutucuya takın.
Bir veya her iki koltuk sırtlığındaki
tutma kayışını çekin ve bunları koltuk minderinin üzerine katlayın.
Kaldırmak için, koltuk arkalıklarını dik
konuma getirin ve duyulacak şekilde
tespit edin.
Koltuk sırtlıkları ancak her iki serbest
bırakma kayışı üzerindeki kırmızı
işaretler görülemez konuma
geldiğinde tam olarak yerine
oturmuştur.

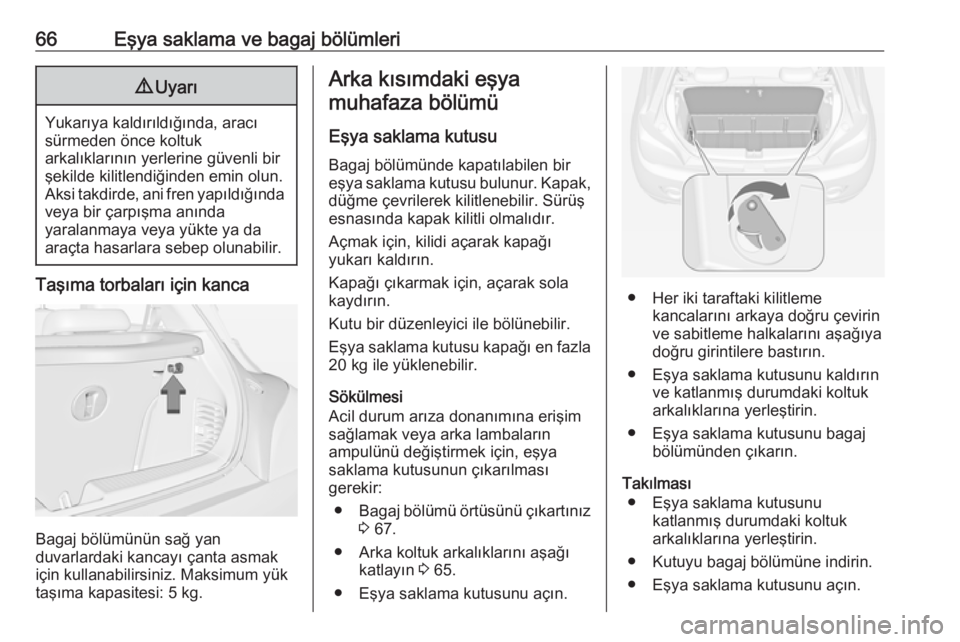

66Eşya saklama ve bagaj bölümleri9Uyarı
Yukarıya kaldırıldığında, aracı
sürmeden önce koltuk
arkalıklarının yerlerine güvenli bir
şekilde kilitlendiğinden emin olun.
Aksi takdirde, ani fren yapıldığında veya bir çarpışma anında
yaralanmaya veya yükte ya da
araçta hasarlara sebep olunabilir.
Taşıma torbaları için kanca
Bagaj bölümünün sağ yan
duvarlardaki kancayı çanta asmak
için kullanabilirsiniz. Maksimum yük
taşıma kapasitesi: 5 kg.
Arka kısımdaki eşya
muhafaza bölümü
Eşya saklama kutusu
Bagaj bölümünde kapatılabilen bir
eşya saklama kutusu bulunur. Kapak, düğme çevrilerek kilitlenebilir. Sürüş
esnasında kapak kilitli olmalıdır.
Açmak için, kilidi açarak kapağı
yukarı kaldırın.
Kapağı çıkarmak için, açarak sola
kaydırın.
Kutu bir düzenleyici ile bölünebilir.
Eşya saklama kutusu kapağı en fazla
20 kg ile yüklenebilir.
Sökülmesi
Acil durum arıza donanımına erişim
sağlamak veya arka lambaların
ampulünü değiştirmek için, eşya
saklama kutusunun çıkarılması
gerekir:
● Bagaj bölümü örtüsünü çıkartınız
3 67.
● Arka koltuk arkalıklarını aşağı katlayın 3 65.
● Eşya saklama kutusunu açın.
● Her iki taraftaki kilitleme kancalarını arkaya doğru çevirin
ve sabitleme halkalarını aşağıya
doğru girintilere bastırın.
● Eşya saklama kutusunu kaldırın ve katlanmış durumdaki koltuk
arkalıklarına yerleştirin.
● Eşya saklama kutusunu bagaj bölümünden çıkarın.
Takılması ● Eşya saklama kutusunu katlanmış durumdaki koltuk
arkalıklarına yerleştirin.
● Kutuyu bagaj bölümüne indirin.
● Eşya saklama kutusunu açın.

Eşya saklama ve bagaj bölümleri67● Her iki taraftaki sabitlemehalkalarını kaldırın ve kutuyu
sabitleme halkalarına sabitlemek
için kilitleme kancalarını öne
doğru çevirin.
● Arka koltuk arkalıklarını kaldırın ve bagaj bölmesi örtüsünü takın,
● Lastik onarım seti çantasını eşya
saklama kutusu bölmesine
yerleştirin.
● Kapağı kapatın ve kilitleyin.
Bagaj bölmesi örtüsü
Örtü üzerinde eşya muhafaza
etmeyin.Açılması
Arka uçta bulunan kapağı kaldırın.
Hemen hemen dik konumda kilitlenir. Daha fazla açmak mümkündür.
Kapatmak için, kapağı tespit
noktasından öteye doğru indirin.
Çıkarılması
Kapağı alt taraftan yukarıya doğru
soldan ve sağdan itekleyin ve çıkarın.
Takılması
Kapağı her iki taraftaki kılavuzlara
bastırarak takın.

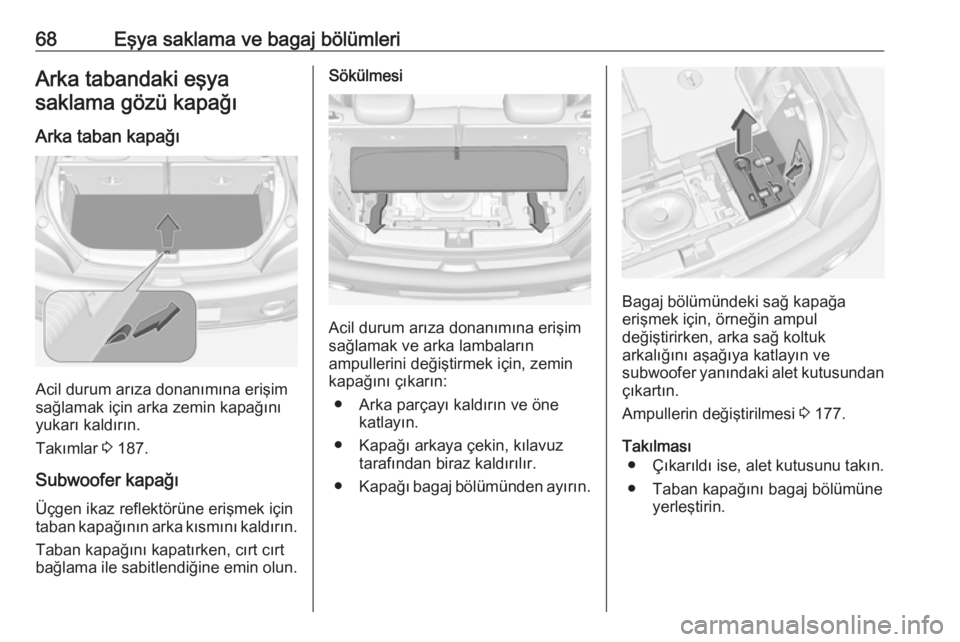

68Eşya saklama ve bagaj bölümleriArka tabandaki eşyasaklama gözü kapağı
Arka taban kapağı
Acil durum arıza donanımına erişim
sağlamak için arka zemin kapağını
yukarı kaldırın.
Takımlar 3 187.
Subwoofer kapağı
Üçgen ikaz reflektörüne erişmek için
taban kapağının arka kısmını kaldırın.
Taban kapağını kapatırken, cırt cırt
bağlama ile sabitlendiğine emin olun.
Sökülmesi
Acil durum arıza donanımına erişim
sağlamak ve arka lambaların
ampullerini değiştirmek için, zemin
kapağını çıkarın:
● Arka parçayı kaldırın ve öne katlayın.
● Kapağı arkaya çekin, kılavuz tarafından biraz kaldırılır.
● Kapağı bagaj bölümünden ayırın.
Bagaj bölümündeki sağ kapağa
erişmek için, örneğin ampul
değiştirirken, arka sağ koltuk
arkalığını aşağıya katlayın ve
subwoofer yanındaki alet kutusundan
çıkartın.
Ampullerin değiştirilmesi 3 177.
Takılması ● Çıkarıldı ise, alet kutusunu takın.
● Taban kapağını bagaj bölümüne yerleştirin.
