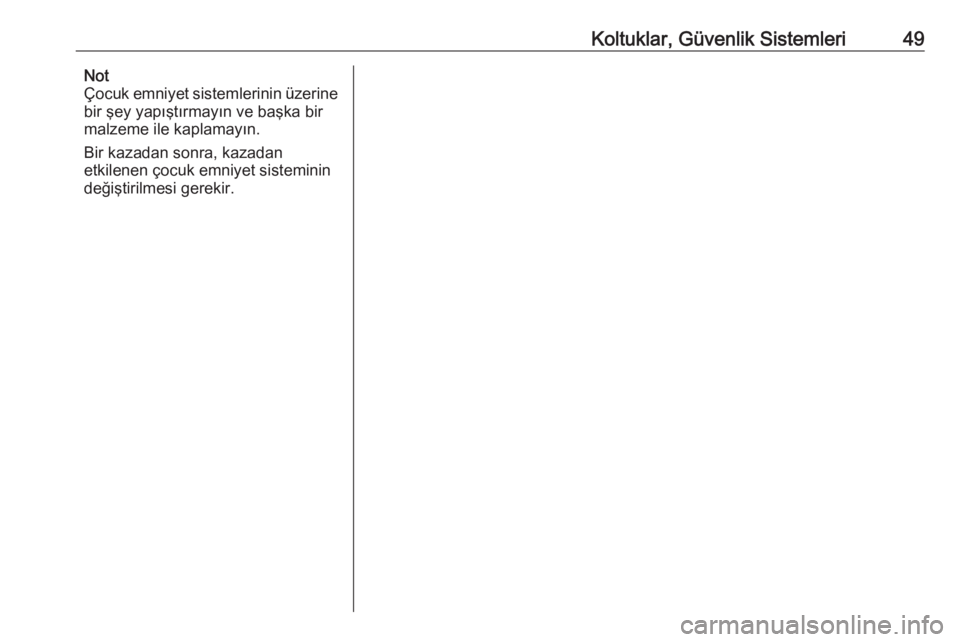

Koltuklar, Güvenlik Sistemleri49Not
Çocuk emniyet sistemlerinin üzerine
bir şey yapıştırmayın ve başka bir
malzeme ile kaplamayın.
Bir kazadan sonra, kazadan
etkilenen çocuk emniyet sisteminin
değiştirilmesi gerekir.

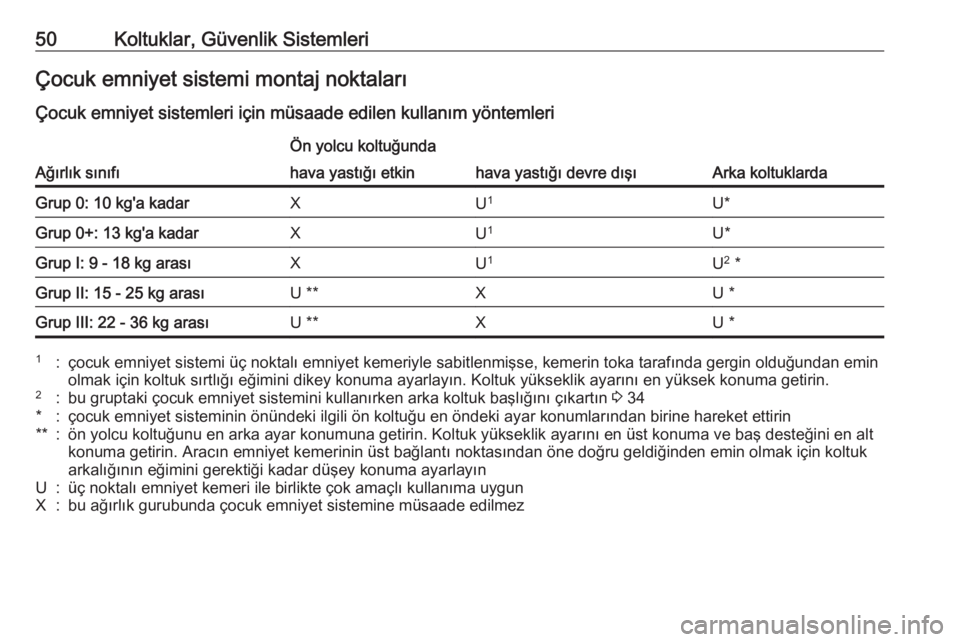

50Koltuklar, Güvenlik SistemleriÇocuk emniyet sistemi montaj noktaları
Çocuk emniyet sistemleri için müsaade edilen kullanım yöntemleri
Ağırlık sınıfı
Ön yolcu koltuğunda
Arka koltuklarda
hava yastığı etkinhava yastığı devre dışıGrup 0: 10 kg'a kadarXU 1U*Grup 0+: 13 kg'a kadarXU1U*Grup I: 9 - 18 kg arasıXU1U2
*Grup II: 15 - 25 kg arasıU **XU *Grup III: 22 - 36 kg arasıU **XU *1:çocuk emniyet sistemi üç noktalı emniyet kemeriyle sabitlenmişse, kemerin toka tarafında gergin olduğundan emin
olmak için koltuk sırtlığı eğimini dikey konuma ayarlayın. Koltuk yükseklik ayarını en yüksek konuma getirin.2:bu gruptaki çocuk emniyet sistemini kullanırken arka koltuk başlığını çıkartın 3 34*:çocuk emniyet sisteminin önündeki ilgili ön koltuğu en öndeki ayar konumlarından birine hareket ettirin**:ön yolcu koltuğunu en arka ayar konumuna getirin. Koltuk yükseklik ayarını en üst konuma ve baş desteğini en alt
konuma getirin. Aracın emniyet kemerinin üst bağlantı noktasından öne doğru geldiğinden emin olmak için koltuk arkalığının eğimini gerektiği kadar düşey konuma ayarlayınU:üç noktalı emniyet kemeri ile birlikte çok amaçlı kullanıma uygunX:bu ağırlık gurubunda çocuk emniyet sistemine müsaade edilmez

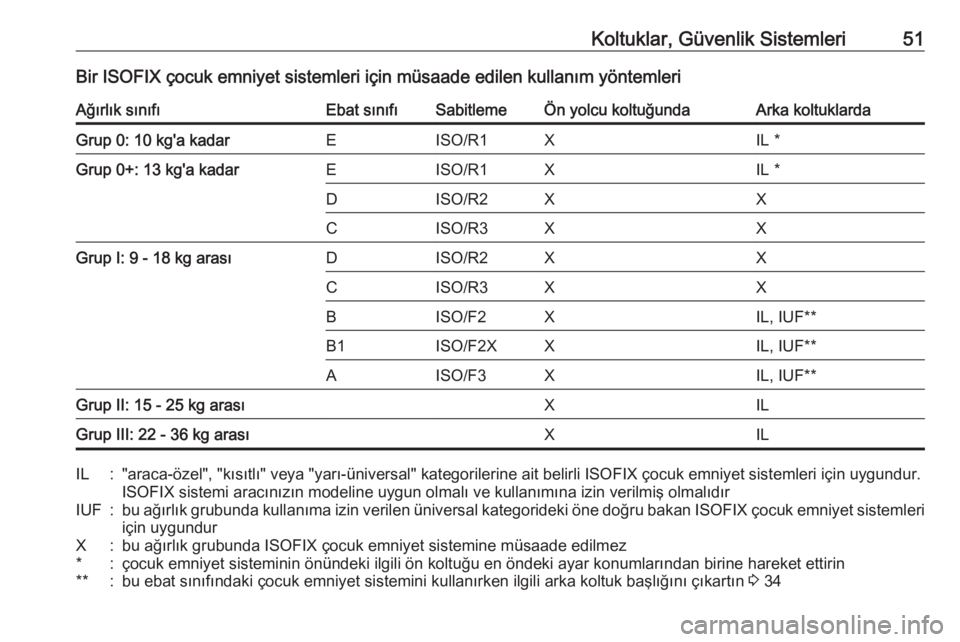

Koltuklar, Güvenlik Sistemleri51Bir ISOFIX çocuk emniyet sistemleri için müsaade edilen kullanım yöntemleriAğırlık sınıfıEbat sınıfıSabitlemeÖn yolcu koltuğundaArka koltuklardaGrup 0: 10 kg'a kadarEISO/R1XIL *Grup 0+: 13 kg'a kadarEISO/R1XIL *DISO/R2XXCISO/R3XXGrup I: 9 - 18 kg arasıDISO/R2XXCISO/R3XXBISO/F2XIL, IUF**B1ISO/F2XXIL, IUF**AISO/F3XIL, IUF**Grup II: 15 - 25 kg arasıXILGrup III: 22 - 36 kg arasıXILIL:"araca-özel", "kısıtlı" veya "yarı-üniversal" kategorilerine ait belirli ISOFIX çocuk emniyet sistemleri için uygundur.
ISOFIX sistemi aracınızın modeline uygun olmalı ve kullanımına izin verilmiş olmalıdırIUF:bu ağırlık grubunda kullanıma izin verilen üniversal kategorideki öne doğru bakan ISOFIX çocuk emniyet sistemleri
için uygundurX:bu ağırlık grubunda ISOFIX çocuk emniyet sistemine müsaade edilmez*:çocuk emniyet sisteminin önündeki ilgili ön koltuğu en öndeki ayar konumlarından birine hareket ettirin**:bu ebat sınıfındaki çocuk emniyet sistemini kullanırken ilgili arka koltuk başlığını çıkartın 3 34

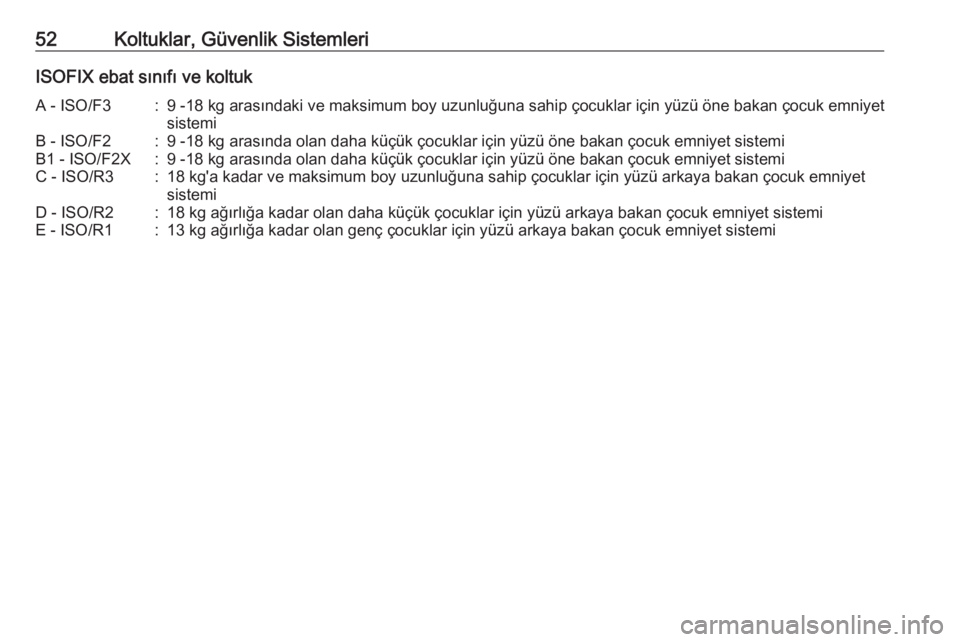

52Koltuklar, Güvenlik SistemleriISOFIX ebat sınıfı ve koltukA - ISO/F3:9 -18 kg arasındaki ve maksimum boy uzunluğuna sahip çocuklar için yüzü öne bakan çocuk emniyetsistemiB - ISO/F2:9 -18 kg arasında olan daha küçük çocuklar için yüzü öne bakan çocuk emniyet sistemiB1 - ISO/F2X:9 -18 kg arasında olan daha küçük çocuklar için yüzü öne bakan çocuk emniyet sistemiC - ISO/R3:18 kg'a kadar ve maksimum boy uzunluğuna sahip çocuklar için yüzü arkaya bakan çocuk emniyet
sistemiD - ISO/R2:18 kg ağırlığa kadar olan daha küçük çocuklar için yüzü arkaya bakan çocuk emniyet sistemiE - ISO/R1:13 kg ağırlığa kadar olan genç çocuklar için yüzü arkaya bakan çocuk emniyet sistemi

Koltuklar, Güvenlik Sistemleri53ISOFIX çocuk emniyet
sistemleri
Aracınız için kullanımına müsaade
edilen ISOFIX çocuk emniyet
sistemlerini ISOFIX tespit mandalına
sabitleyin. Özel araç ISOFIX çocuk
emniyet sistemi konumları çizelgede
IL ibaresiyle gösterilmektedir.
ISOFIX tespit mandalları, koltuk
sırtlığındaki ISOFIX logosu ile
gösterilir.
Araçta çocuk emniyet sistemini
takmayı desteklemek için koltuk
arkalıklarında kılavuzlar bulunur. Bir çocuk emniyet sistemini takmak içinkılavuzlardaki kanatları açın.
Bir çocuk emniyet sistemini takmadan önce arka koltuk başlığını çıkarın,
eğer gerekirse 3 50.
Top-Tether sabitleme halkaları
Araçta arka koltukların arkasında iki
adet sabitleme halkası mevcuttur.
Top-Tether sabitleme halkaları,
çocuk koltuğu için : sembolü ile
işaretlenmiştir.
ISOFIX sabitleyiciye ek olarak
Top-Tether kayışını Top-Tether
sabitleme halkalarına sabitleyin.
Universal kategorideki ISOFIX çocuk
emniyet sistemleri ilgili çizelgede IUF
ibaresiyle gösterilmektedir.
Bir çocuk emniyet sistemini takmadan önce arka koltuk başlığını çıkarın,
eğer gerekirse 3 50.

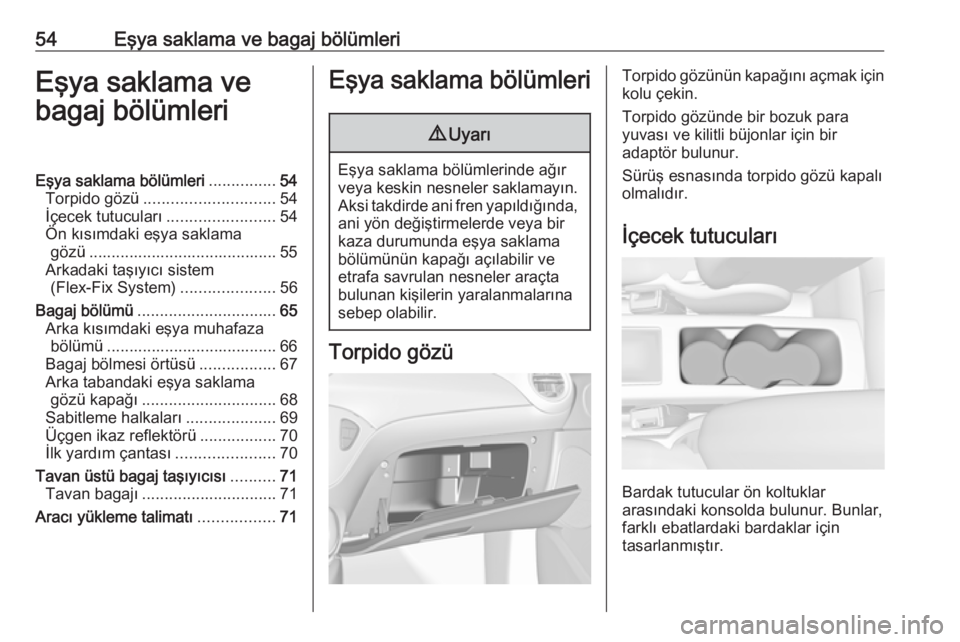

54Eşya saklama ve bagaj bölümleriEşya saklama ve
bagaj bölümleriEşya saklama bölümleri ...............54
Torpido gözü ............................. 54
İçecek tutucuları ........................54
Ön kısımdaki eşya saklama gözü .......................................... 55
Arkadaki taşıyıcı sistem (Flex-Fix System) .....................56
Bagaj bölümü ............................... 65
Arka kısımdaki eşya muhafaza bölümü ...................................... 66
Bagaj bölmesi örtüsü .................67
Arka tabandaki eşya saklama gözü kapağı .............................. 68
Sabitleme halkaları ....................69
Üçgen ikaz reflektörü .................70
İlk yardım çantası ......................70
Tavan üstü bagaj taşıyıcısı ..........71
Tavan bagajı .............................. 71
Aracı yükleme talimatı .................71Eşya saklama bölümleri9Uyarı
Eşya saklama bölümlerinde ağır
veya keskin nesneler saklamayın.
Aksi takdirde ani fren yapıldığında, ani yön değiştirmelerde veya bir
kaza durumunda eşya saklama
bölümünün kapağı açılabilir ve
etrafa savrulan nesneler araçta
bulunan kişilerin yaralanmalarına
sebep olabilir.
Torpido gözü
Torpido gözünün kapağını açmak için
kolu çekin.
Torpido gözünde bir bozuk para
yuvası ve kilitli büjonlar için bir
adaptör bulunur.
Sürüş esnasında torpido gözü kapalı
olmalıdır.
İçecek tutucuları
Bardak tutucular ön koltuklar
arasındaki konsolda bulunur. Bunlar,
farklı ebatlardaki bardaklar için
tasarlanmıştır.

Eşya saklama ve bagaj bölümleri55
Her iki kapıdaki kapı cepleri şişeler
için tasarlanmıştır.
Arka yan panellerde de ekstra içecek
tutucuları veya şişe tutucuları
mevcuttur.
Esnek içecek tutucusu bağı
Vites değiştirme kolu önündeki eşya
saklama yerinde esnek bir lastik bağ
bulunur. Bir kupa veya küllük tespit
etmek için bağı dışarıya çekin.
Ön kısımdaki eşya saklama
gözü
Eşya saklama ve bagaj bölümleri
aydınlatma anahtarının altında, vites
kolunun önündeki orta konsolda, kapı
ceplerinde ve arka koltukların
yanlarındaki yan panellerde bulunur.

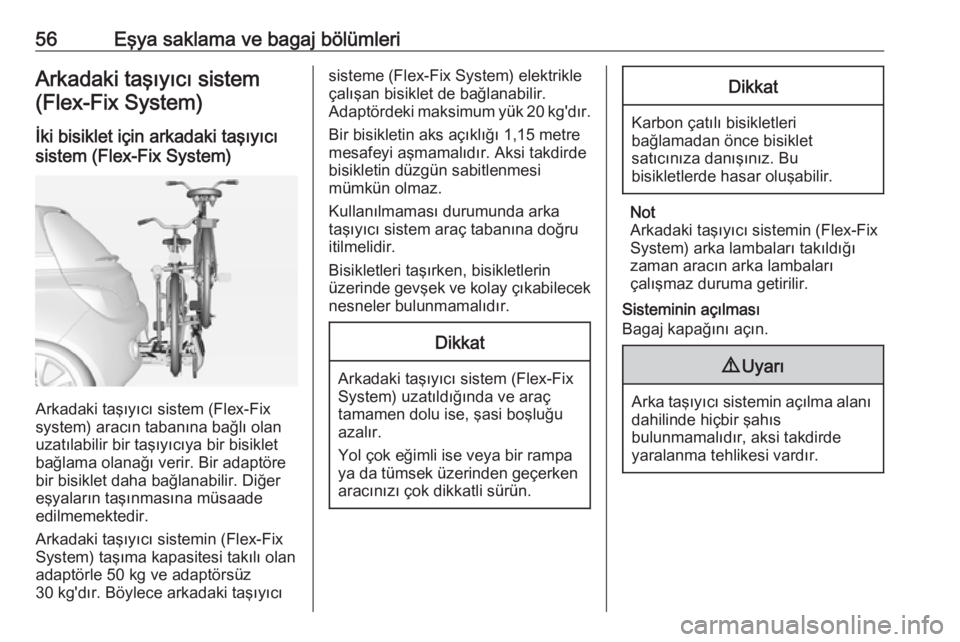

56Eşya saklama ve bagaj bölümleriArkadaki taşıyıcı sistem(Flex-Fix System)
İki bisiklet için arkadaki taşıyıcı
sistem (Flex-Fix System)
Arkadaki taşıyıcı sistem (Flex-Fix
system) aracın tabanına bağlı olan
uzatılabilir bir taşıyıcıya bir bisiklet bağlama olanağı verir. Bir adaptöre
bir bisiklet daha bağlanabilir. Diğer
eşyaların taşınmasına müsaade
edilmemektedir.
Arkadaki taşıyıcı sistemin (Flex-Fix
System) taşıma kapasitesi takılı olan
adaptörle 50 kg ve adaptörsüz
30 kg'dır. Böylece arkadaki taşıyıcı
sisteme (Flex-Fix System) elektrikle
çalışan bisiklet de bağlanabilir.
Adaptördeki maksimum yük 20 kg 'dır.
Bir bisikletin aks açıklığı 1,15 metre
mesafeyi aşmamalıdır. Aksi takdirde
bisikletin düzgün sabitlenmesi
mümkün olmaz.
Kullanılmaması durumunda arka
taşıyıcı sistem araç tabanına doğru
itilmelidir.
Bisikletleri taşırken, bisikletlerin
üzerinde gevşek ve kolay çıkabilecek
nesneler bulunmamalıdır.Dikkat
Arkadaki taşıyıcı sistem (Flex-Fix System) uzatıldığında ve araç
tamamen dolu ise, şasi boşluğu
azalır.
Yol çok eğimli ise veya bir rampa
ya da tümsek üzerinden geçerken aracınızı çok dikkatli sürün.
Dikkat
Karbon çatılı bisikletleri
bağlamadan önce bisiklet
satıcınıza danışınız. Bu
bisikletlerde hasar oluşabilir.
Not
Arkadaki taşıyıcı sistemin (Flex-Fix
System) arka lambaları takıldığı
zaman aracın arka lambaları
çalışmaz duruma getirilir.
Sisteminin açılması
Bagaj kapağını açın.
9 Uyarı
Arka taşıyıcı sistemin açılma alanı
dahilinde hiçbir şahıs
bulunmamalıdır, aksi takdirde
yaralanma tehlikesi vardır.

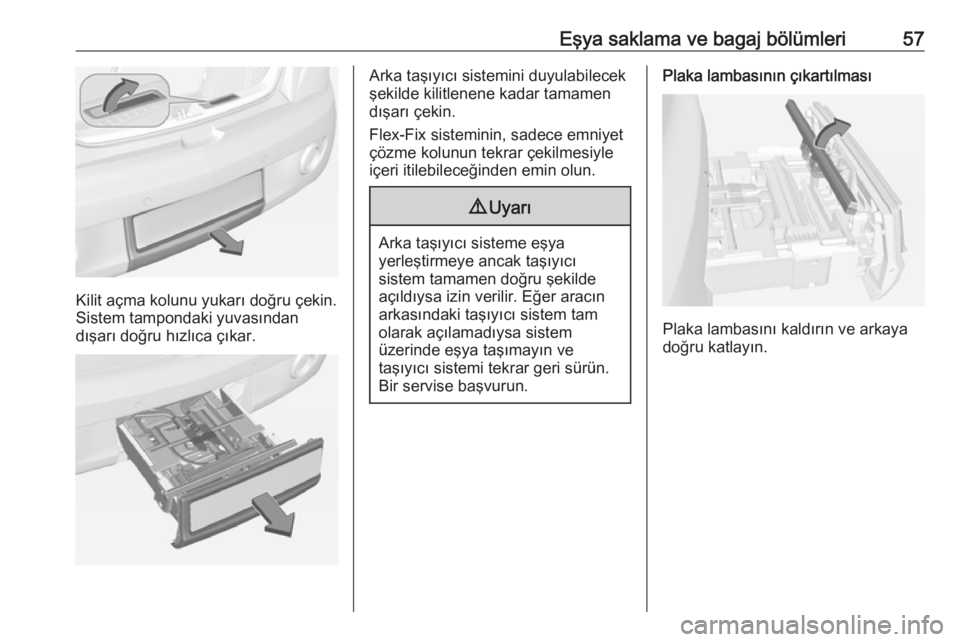

Eşya saklama ve bagaj bölümleri57
Kilit açma kolunu yukarı doğru çekin.
Sistem tampondaki yuvasından
dışarı doğru hızlıca çıkar.
Arka taşıyıcı sistemini duyulabilecek
şekilde kilitlenene kadar tamamen
dışarı çekin.
Flex-Fix sisteminin, sadece emniyet
çözme kolunun tekrar çekilmesiyle
içeri itilebileceğinden emin olun.9 Uyarı
Arka taşıyıcı sisteme eşya
yerleştirmeye ancak taşıyıcı
sistem tamamen doğru şekilde
açıldıysa izin verilir. Eğer aracın
arkasındaki taşıyıcı sistem tam
olarak açılamadıysa sistem
üzerinde eşya taşımayın ve
taşıyıcı sistemi tekrar geri sürün.
Bir servise başvurun.
Plaka lambasının çıkartılması
Plaka lambasını kaldırın ve arkaya
doğru katlayın.

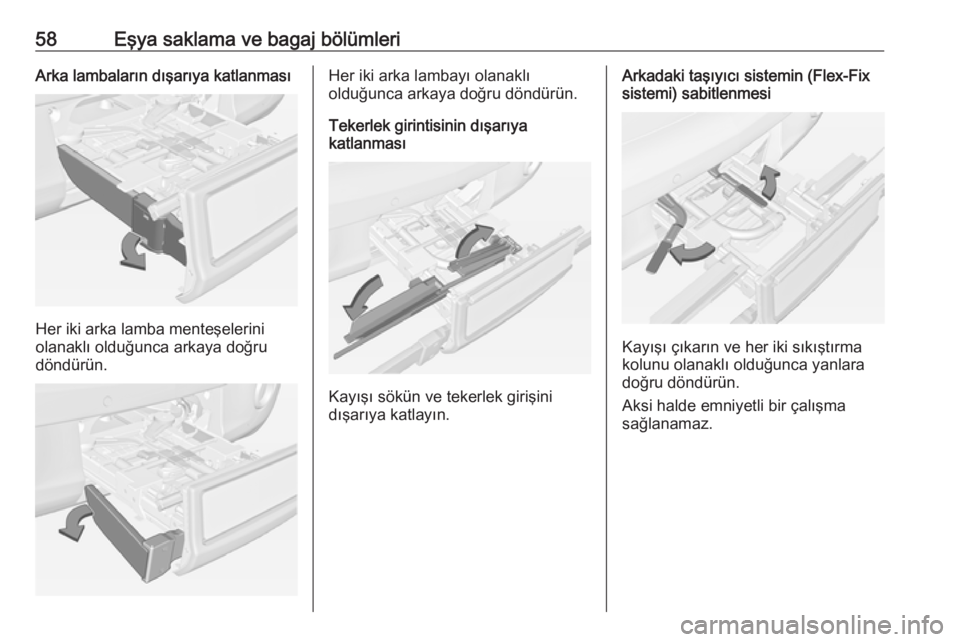

58Eşya saklama ve bagaj bölümleriArka lambaların dışarıya katlanması
Her iki arka lamba menteşelerini
olanaklı olduğunca arkaya doğru
döndürün.
Her iki arka lambayı olanaklı
olduğunca arkaya doğru döndürün.
Tekerlek girintisinin dışarıya
katlanması
Kayışı sökün ve tekerlek girişini
dışarıya katlayın.
Arkadaki taşıyıcı sistemin (Flex-Fix
sistemi) sabitlenmesi
Kayışı çıkarın ve her iki sıkıştırma
kolunu olanaklı olduğunca yanlara
doğru döndürün.
Aksi halde emniyetli bir çalışma
sağlanamaz.
