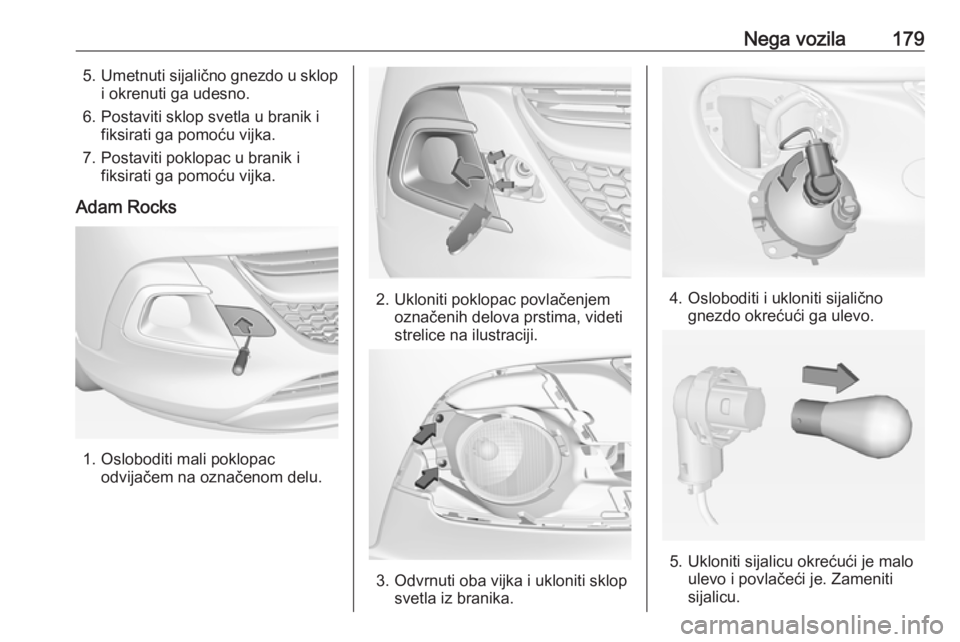

Nega vozila1795.Umetnuti sijalično gnezdo u sklop
i okrenuti ga udesno.
6. Postaviti sklop svetla u branik i fiksirati ga pomoću vijka.
7. Postaviti poklopac u branik i fiksirati ga pomoću vijka.
Adam Rocks
1. Osloboditi mali poklopac odvijačem na označenom delu.
2. Ukloniti poklopac povlačenjem označenih delova prstima, videtistrelice na ilustraciji.
3. Odvrnuti oba vijka i ukloniti sklop svetla iz branika.
4. Osloboditi i ukloniti sijaličnognezdo okrećući ga ulevo.
5. Ukloniti sijalicu okrećući je maloulevo i povlačeći je. Zameniti
sijalicu.

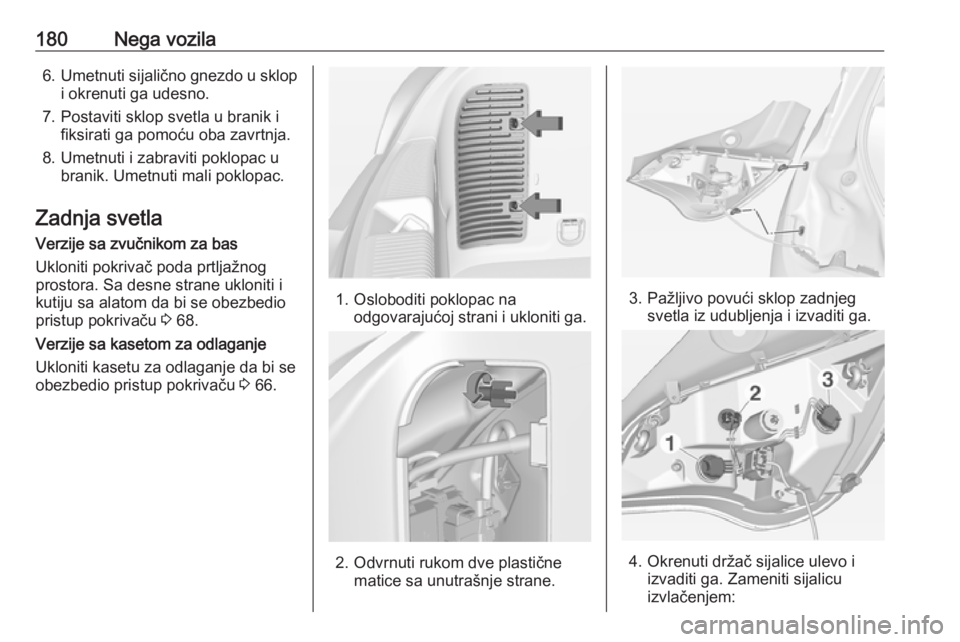

180Nega vozila6.Umetnuti sijalično gnezdo u sklop
i okrenuti ga udesno.
7. Postaviti sklop svetla u branik i fiksirati ga pomoću oba zavrtnja.
8. Umetnuti i zabraviti poklopac u branik. Umetnuti mali poklopac.
Zadnja svetla Verzije sa zvučnikom za bas
Ukloniti pokrivač poda prtljažnog
prostora. Sa desne strane ukloniti i
kutiju sa alatom da bi se obezbedio
pristup pokrivaču 3 68.
Verzije sa kasetom za odlaganje
Ukloniti kasetu za odlaganje da bi se
obezbedio pristup pokrivaču 3 66.
1. Osloboditi poklopac na
odgovarajućoj strani i ukloniti ga.
2. Odvrnuti rukom dve plastičnematice sa unutrašnje strane.
3. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
4. Okrenuti držač sijalice ulevo iizvaditi ga. Zameniti sijalicuizvlačenjem:

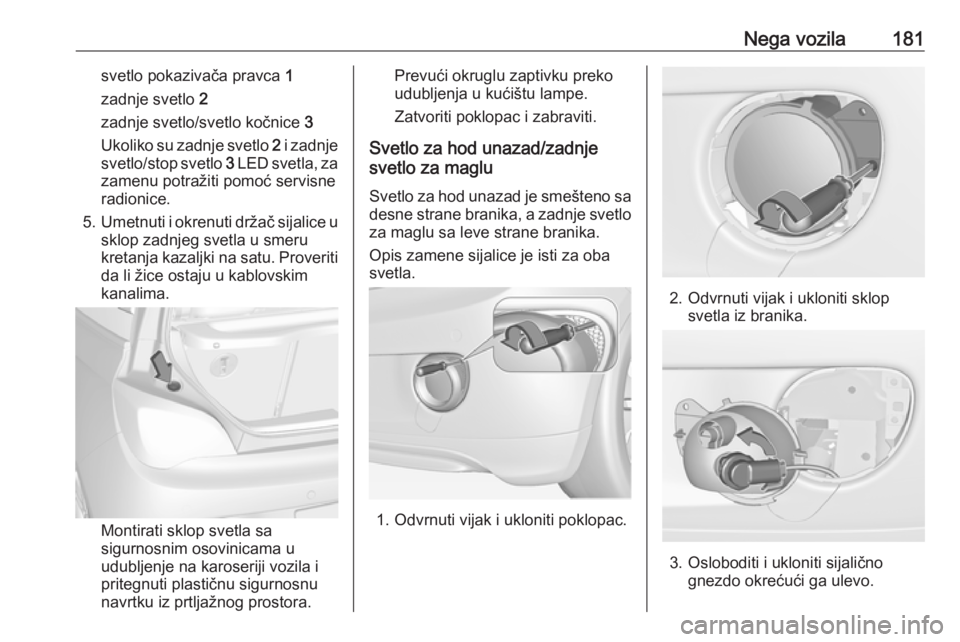

Nega vozila181svetlo pokazivača pravca 1
zadnje svetlo 2
zadnje svetlo/svetlo kočnice 3
Ukoliko su zadnje svetlo 2 i zadnje
svetlo/stop svetlo 3 LED svetla, za
zamenu potražiti pomoć servisne radionice.
5. Umetnuti i okrenuti držač sijalice u
sklop zadnjeg svetla u smeru
kretanja kazaljki na satu. Proveriti da li žice ostaju u kablovskimkanalima.
Montirati sklop svetla sa
sigurnosnim osovinicama u
udubljenje na karoseriji vozila i
pritegnuti plastičnu sigurnosnu
navrtku iz prtljažnog prostora.
Prevući okruglu zaptivku preko
udubljenja u kućištu lampe.
Zatvoriti poklopac i zabraviti.
Svetlo za hod unazad/zadnje
svetlo za maglu
Svetlo za hod unazad je smešteno sa desne strane branika, a zadnje svetlo
za maglu sa leve strane branika.
Opis zamene sijalice je isti za oba
svetla.
1. Odvrnuti vijak i ukloniti poklopac.
2. Odvrnuti vijak i ukloniti sklop svetla iz branika.
3. Osloboditi i ukloniti sijalično gnezdo okrećući ga ulevo.

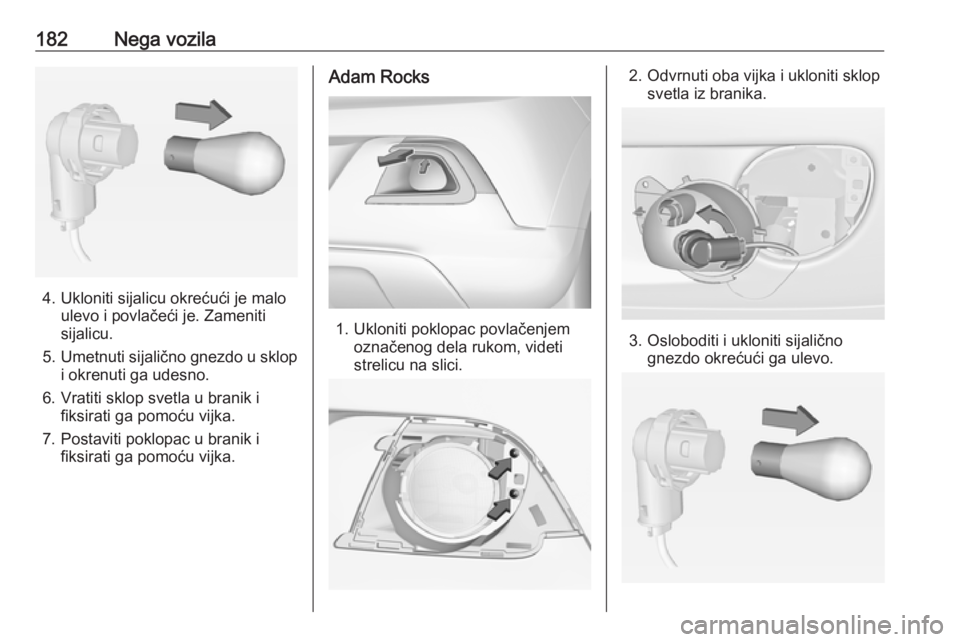

182Nega vozila
4. Ukloniti sijalicu okrećući je maloulevo i povlačeći je. Zameniti
sijalicu.
5. Umetnuti sijalično gnezdo u sklop
i okrenuti ga udesno.
6. Vratiti sklop svetla u branik i fiksirati ga pomoću vijka.
7. Postaviti poklopac u branik i fiksirati ga pomoću vijka.
Adam Rocks
1. Ukloniti poklopac povlačenjem označenog dela rukom, videti
strelicu na slici.
2. Odvrnuti oba vijka i ukloniti sklop svetla iz branika.
3. Osloboditi i ukloniti sijaličnognezdo okrećući ga ulevo.

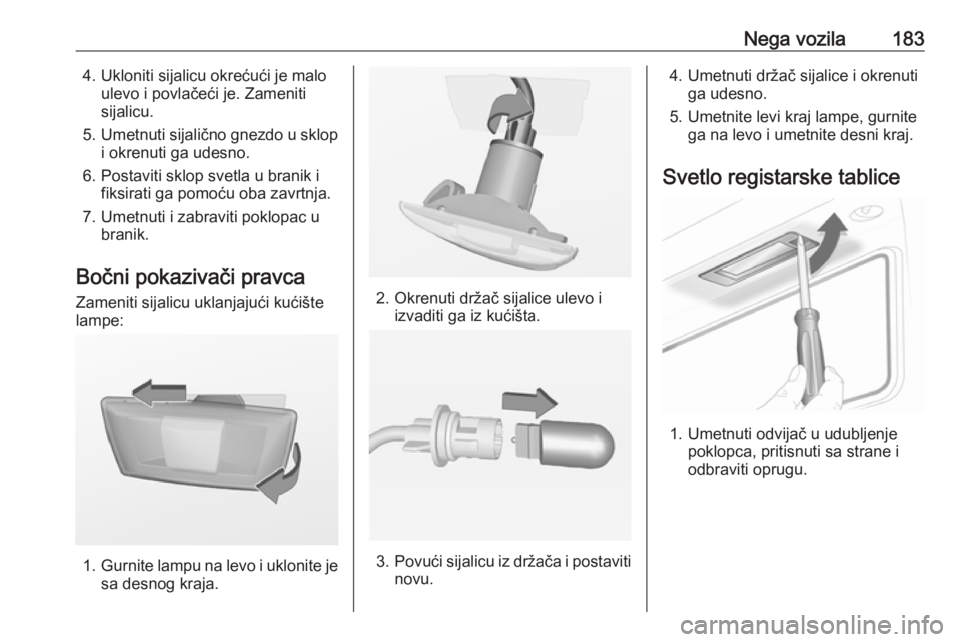

Nega vozila1834. Ukloniti sijalicu okrećući je maloulevo i povlačeći je. Zameniti
sijalicu.
5. Umetnuti sijalično gnezdo u sklop
i okrenuti ga udesno.
6. Postaviti sklop svetla u branik i fiksirati ga pomoću oba zavrtnja.
7. Umetnuti i zabraviti poklopac u branik.
Bočni pokazivači pravca
Zameniti sijalicu uklanjajući kućište
lampe:
1. Gurnite lampu na levo i uklonite je
sa desnog kraja.
2. Okrenuti držač sijalice ulevo i izvaditi ga iz kućišta.
3.Povući sijalicu iz držača i postaviti
novu.
4. Umetnuti držač sijalice i okrenuti ga udesno.
5. Umetnite levi kraj lampe, gurnite ga na levo i umetnite desni kraj.
Svetlo registarske tablice
1. Umetnuti odvijač u udubljenje poklopca, pritisnuti sa strane i
odbraviti oprugu.

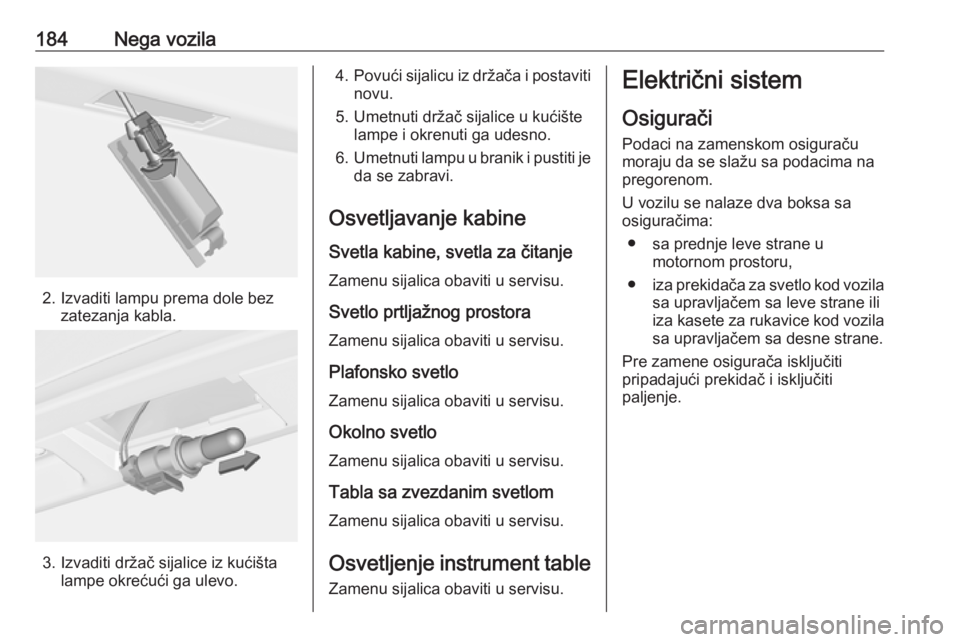

184Nega vozila
2. Izvaditi lampu prema dole bezzatezanja kabla.
3. Izvaditi držač sijalice iz kućištalampe okrećući ga ulevo.
4.Povući sijalicu iz držača i postaviti
novu.
5. Umetnuti držač sijalice u kućište lampe i okrenuti ga udesno.
6. Umetnuti lampu u branik i pustiti je
da se zabravi.
Osvetljavanje kabine Svetla kabine, svetla za čitanjeZamenu sijalica obaviti u servisu.
Svetlo prtljažnog prostora
Zamenu sijalica obaviti u servisu.
Plafonsko svetlo
Zamenu sijalica obaviti u servisu.
Okolno svetlo Zamenu sijalica obaviti u servisu.
Tabla sa zvezdanim svetlom Zamenu sijalica obaviti u servisu.
Osvetljenje instrument table
Zamenu sijalica obaviti u servisu.Električni sistem
Osigurači
Podaci na zamenskom osiguraču moraju da se slažu sa podacima na pregorenom.
U vozilu se nalaze dva boksa sa
osiguračima:
● sa prednje leve strane u motornom prostoru,
● iza prekidača za svetlo kod vozila
sa upravljačem sa leve strane ili
iza kasete za rukavice kod vozila
sa upravljačem sa desne strane.
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.

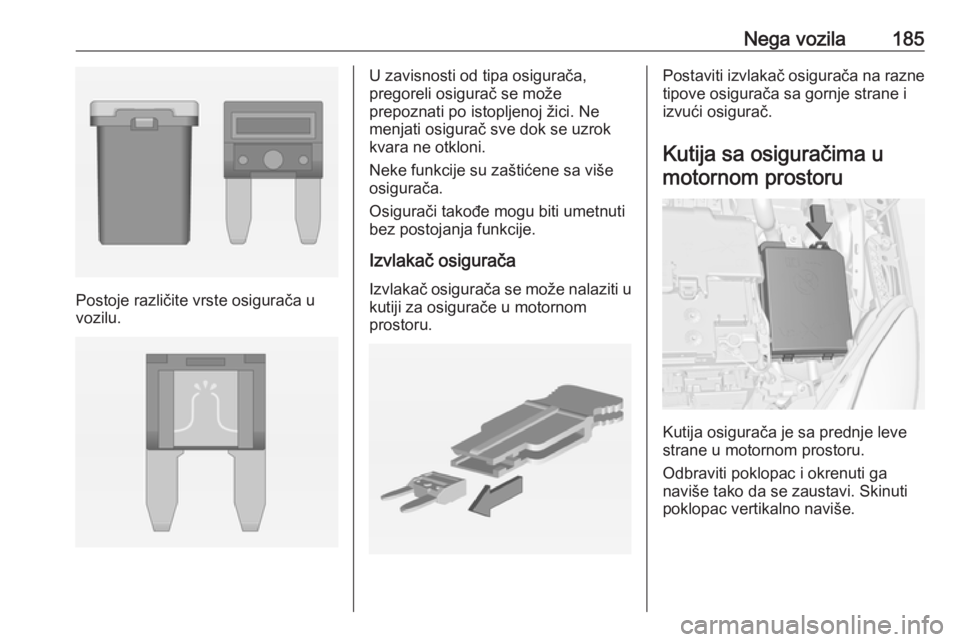

Nega vozila185
Postoje različite vrste osigurača u
vozilu.
U zavisnosti od tipa osigurača,
pregoreli osigurač se može
prepoznati po istopljenoj žici. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više
osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.
Izvlakač osigurača Izvlakač osigurača se može nalaziti u
kutiji za osigurače u motornom
prostoru.Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje strane i
izvući osigurač.
Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Odbraviti poklopac i okrenuti ga
naviše tako da se zaustavi. Skinuti
poklopac vertikalno naviše.

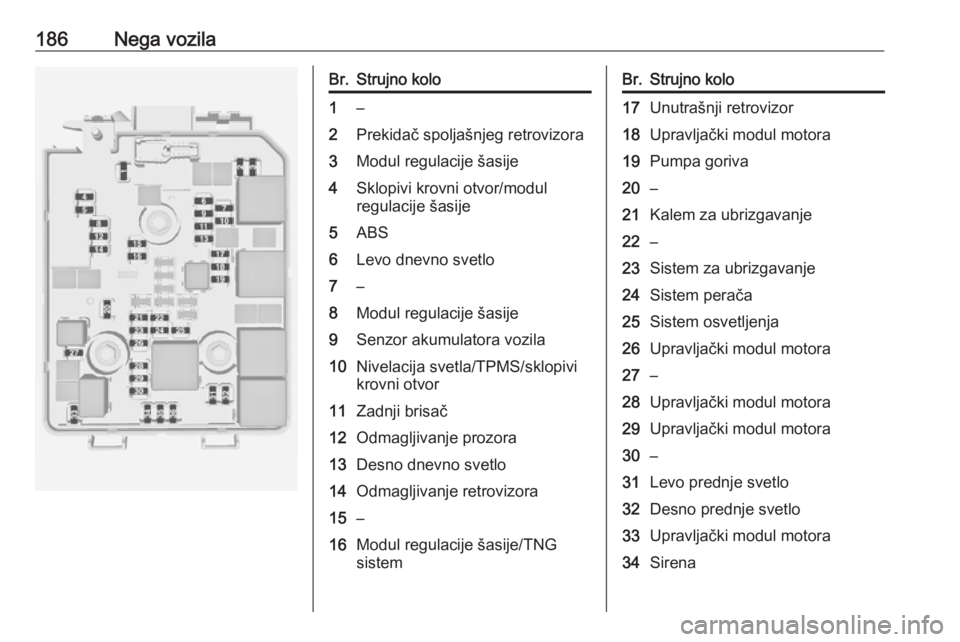

186Nega vozilaBr.Strujno kolo1–2Prekidač spoljašnjeg retrovizora3Modul regulacije šasije4Sklopivi krovni otvor/modul
regulacije šasije5ABS6Levo dnevno svetlo7–8Modul regulacije šasije9Senzor akumulatora vozila10Nivelacija svetla/TPMS/sklopivi
krovni otvor11Zadnji brisač12Odmagljivanje prozora13Desno dnevno svetlo14Odmagljivanje retrovizora15–16Modul regulacije šasije/TNG
sistemBr.Strujno kolo17Unutrašnji retrovizor18Upravljački modul motora19Pumpa goriva20–21Kalem za ubrizgavanje22–23Sistem za ubrizgavanje24Sistem perača25Sistem osvetljenja26Upravljački modul motora27–28Upravljački modul motora29Upravljački modul motora30–31Levo prednje svetlo32Desno prednje svetlo33Upravljački modul motora34Sirena

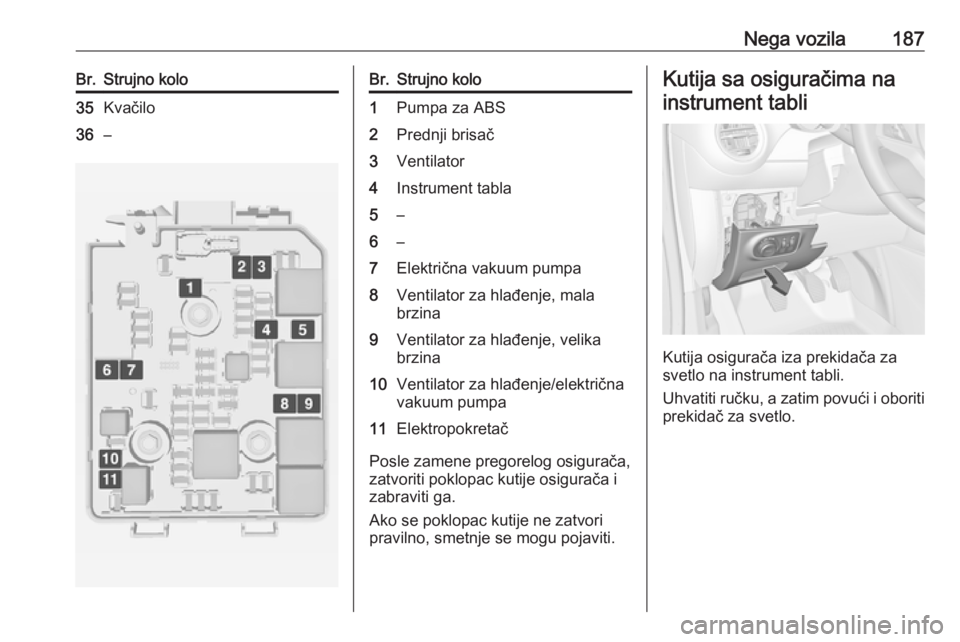

Nega vozila187Br.Strujno kolo35Kvačilo36–Br.Strujno kolo1Pumpa za ABS2Prednji brisač3Ventilator4Instrument tabla5–6–7Električna vakuum pumpa8Ventilator za hlađenje, mala
brzina9Ventilator za hlađenje, velika
brzina10Ventilator za hlađenje/električna
vakuum pumpa11Elektropokretač
Posle zamene pregorelog osigurača,
zatvoriti poklopac kutije osigurača i zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, smetnje se mogu pojaviti.
Kutija sa osiguračima na
instrument tabli
Kutija osigurača iza prekidača za
svetlo na instrument tabli.
Uhvatiti ručku, a zatim povući i oboriti
prekidač za svetlo.

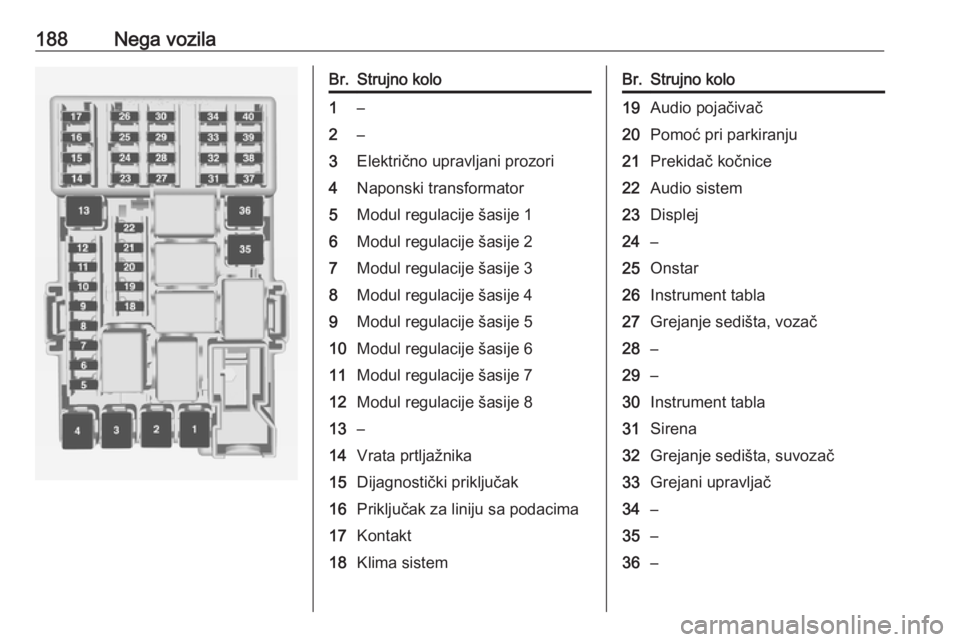

188Nega vozilaBr.Strujno kolo1–2–3Električno upravljani prozori4Naponski transformator5Modul regulacije šasije 16Modul regulacije šasije 27Modul regulacije šasije 38Modul regulacije šasije 49Modul regulacije šasije 510Modul regulacije šasije 611Modul regulacije šasije 712Modul regulacije šasije 813–14Vrata prtljažnika15Dijagnostički priključak16Priključak za liniju sa podacima17Kontakt18Klima sistemBr.Strujno kolo19Audio pojačivač20Pomoć pri parkiranju21Prekidač kočnice22Audio sistem23Displej24–25Onstar26Instrument tabla27Grejanje sedišta, vozač28–29–30Instrument tabla31Sirena32Grejanje sedišta, suvozač33Grejani upravljač34–35–36–
