OPEL ADAM 2018.5 Betriebsanleitung (in German)

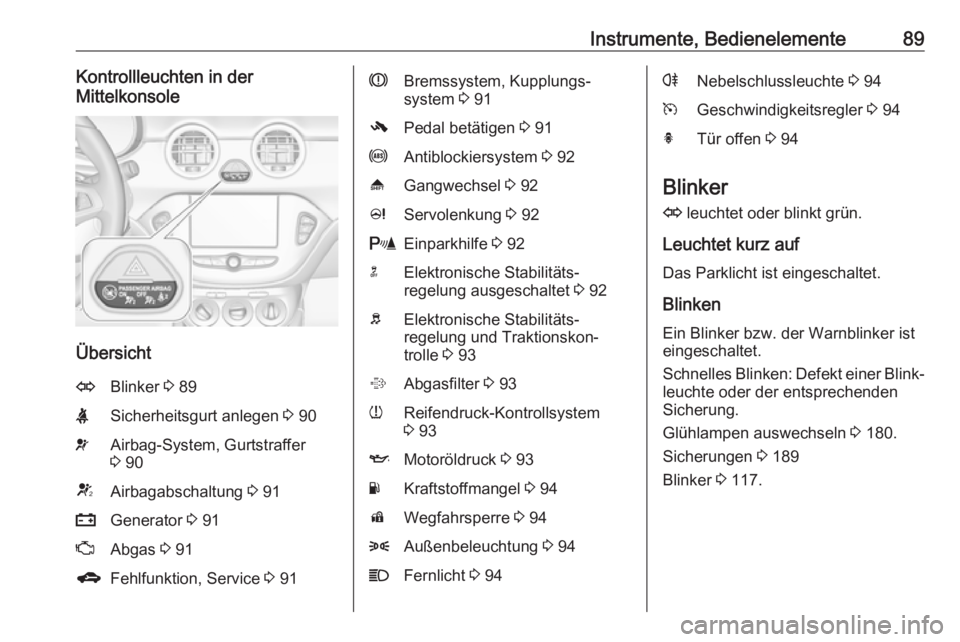

Instrumente, Bedienelemente89Kontrollleuchten in der
Mittelkonsole
Übersicht
OBlinker 3 89XSicherheitsgurt anlegen 3 90vAirbag-System, Gurtstraffer
3 90VAirbagabschaltung 3 91pGenerator 3 91ZAbgas 3 91gFehlfunktion, Service 3 91RBremssystem, Kupplungs‐
system 3 91-Pedal betätigen 3 91uAntiblockiersystem 3 92[Gangwechsel 3 92cServolenkung 3 92rEinparkhilfe 3 92nElektronische Stabilitäts‐
regelung ausgeschaltet 3 92bElektronische Stabilitäts‐
regelung und Traktionskon‐
trolle 3 93%Abgasfilter 3 93wReifendruck-Kontrollsystem
3 93IMotoröldruck 3 93YKraftstoffmangel 3 94dWegfahrsperre 3 948Außenbeleuchtung 3 94CFernlicht 3 94rNebelschlussleuchte 3 94mGeschwindigkeitsregler 3 94hTür offen 3 94
Blinker
O leuchtet oder blinkt grün.
Leuchtet kurz auf
Das Parklicht ist eingeschaltet.
BlinkenEin Blinker bzw. der Warnblinker ist
eingeschaltet.
Schnelles Blinken: Defekt einer Blink‐
leuchte oder der entsprechenden
Sicherung.
Glühlampen auswechseln 3 180.
Sicherungen 3 189
Blinker 3 117.

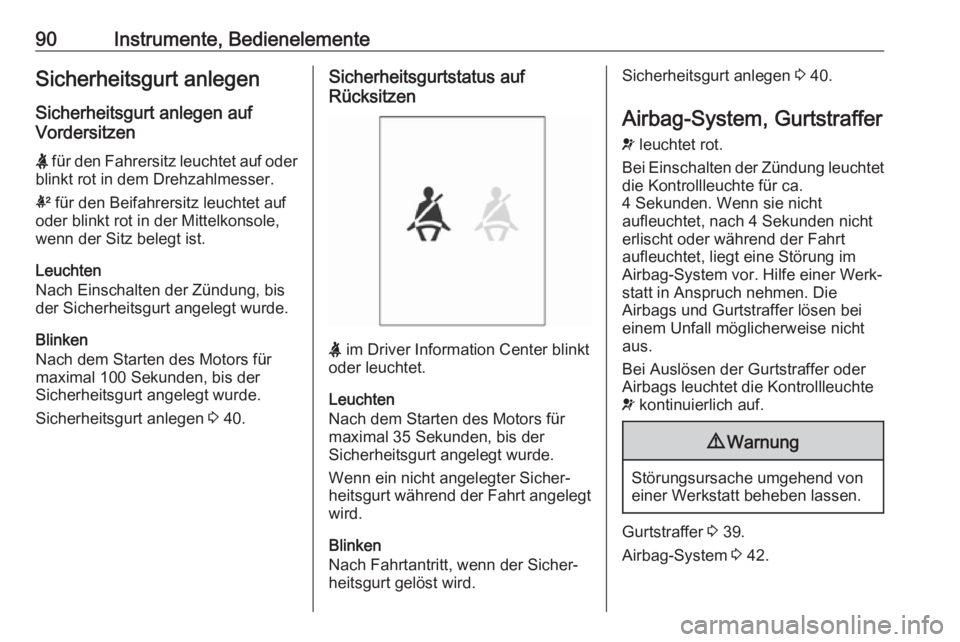

90Instrumente, BedienelementeSicherheitsgurt anlegenSicherheitsgurt anlegen auf
Vordersitzen
X für den Fahrersitz leuchtet auf oder
blinkt rot in dem Drehzahlmesser.
k für den Beifahrersitz leuchtet auf
oder blinkt rot in der Mittelkonsole,
wenn der Sitz belegt ist.
Leuchten
Nach Einschalten der Zündung, bis der Sicherheitsgurt angelegt wurde.
Blinken
Nach dem Starten des Motors für
maximal 100 Sekunden, bis der
Sicherheitsgurt angelegt wurde.
Sicherheitsgurt anlegen 3 40.Sicherheitsgurtstatus auf
Rücksitzen
X im Driver Information Center blinkt
oder leuchtet.
Leuchten
Nach dem Starten des Motors für
maximal 35 Sekunden, bis der
Sicherheitsgurt angelegt wurde.
Wenn ein nicht angelegter Sicher‐
heitsgurt während der Fahrt angelegt
wird.
Blinken
Nach Fahrtantritt, wenn der Sicher‐
heitsgurt gelöst wird.
Sicherheitsgurt anlegen 3 40.
Airbag-System, Gurtstraffer
v leuchtet rot.
Bei Einschalten der Zündung leuchtet
die Kontrollleuchte für ca.
4 Sekunden. Wenn sie nicht
aufleuchtet, nach 4 Sekunden nicht
erlischt oder während der Fahrt
aufleuchtet, liegt eine Störung im
Airbag-System vor. Hilfe einer Werk‐
statt in Anspruch nehmen. Die
Airbags und Gurtstraffer lösen bei
einem Unfall möglicherweise nicht
aus.
Bei Auslösen der Gurtstraffer oder
Airbags leuchtet die Kontrollleuchte
v kontinuierlich auf.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Gurtstraffer 3 39.
Airbag-System 3 42.

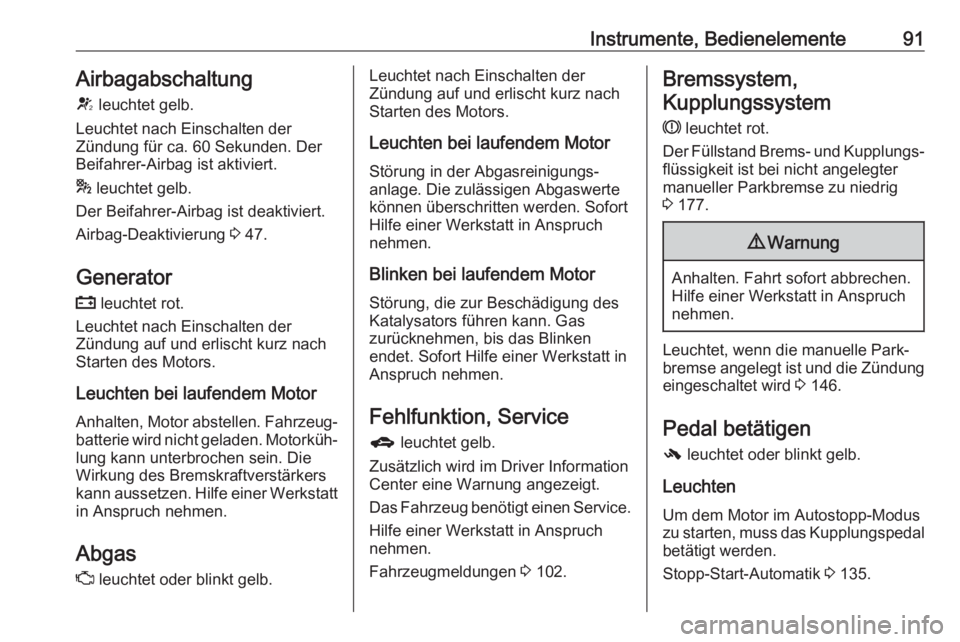

Instrumente, Bedienelemente91Airbagabschaltung
V leuchtet gelb.
Leuchtet nach Einschalten der
Zündung für ca. 60 Sekunden. Der Beifahrer-Airbag ist aktiviert.
* leuchtet gelb.
Der Beifahrer-Airbag ist deaktiviert.
Airbag-Deaktivierung 3 47.
Generator p leuchtet rot.
Leuchtet nach Einschalten der
Zündung auf und erlischt kurz nach
Starten des Motors.
Leuchten bei laufendem Motor Anhalten, Motor abstellen. Fahrzeug‐
batterie wird nicht geladen. Motorküh‐ lung kann unterbrochen sein. Die
Wirkung des Bremskraftverstärkers
kann aussetzen. Hilfe einer Werkstatt
in Anspruch nehmen.
Abgas
Z leuchtet oder blinkt gelb.Leuchtet nach Einschalten der
Zündung auf und erlischt kurz nach
Starten des Motors.
Leuchten bei laufendem Motor
Störung in der Abgasreinigungs‐
anlage. Die zulässigen Abgaswerte
können überschritten werden. Sofort
Hilfe einer Werkstatt in Anspruch
nehmen.
Blinken bei laufendem Motor
Störung, die zur Beschädigung des
Katalysators führen kann. Gas
zurücknehmen, bis das Blinken
endet. Sofort Hilfe einer Werkstatt in
Anspruch nehmen.
Fehlfunktion, Service g leuchtet gelb.
Zusätzlich wird im Driver Information
Center eine Warnung angezeigt.
Das Fahrzeug benötigt einen Service.
Hilfe einer Werkstatt in Anspruch
nehmen.
Fahrzeugmeldungen 3 102.Bremssystem,
Kupplungssystem
R leuchtet rot.
Der Füllstand Brems- und Kupplungs‐
flüssigkeit ist bei nicht angelegter manueller Parkbremse zu niedrig
3 177.9 Warnung
Anhalten. Fahrt sofort abbrechen.
Hilfe einer Werkstatt in Anspruch
nehmen.
Leuchtet, wenn die manuelle Park‐
bremse angelegt ist und die Zündung
eingeschaltet wird 3 146.
Pedal betätigen - leuchtet oder blinkt gelb.
Leuchten Um dem Motor im Autostopp-Modus
zu starten, muss das Kupplungspedal betätigt werden.
Stopp-Start-Automatik 3 135.

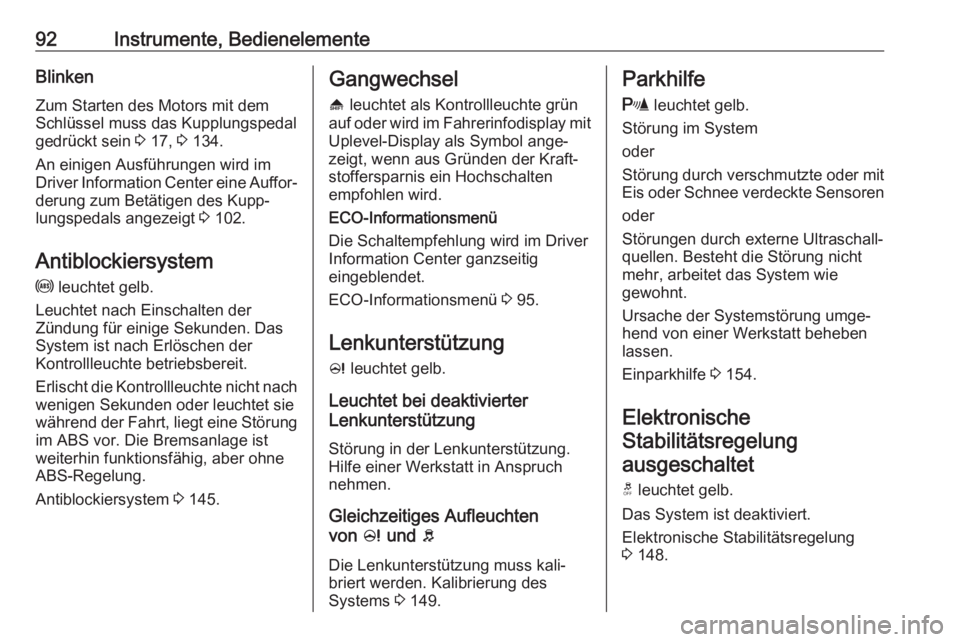

92Instrumente, BedienelementeBlinken
Zum Starten des Motors mit dem
Schlüssel muss das Kupplungspedal
gedrückt sein 3 17, 3 134.
An einigen Ausführungen wird im Driver Information Center eine Auffor‐ derung zum Betätigen des Kupp‐
lungspedals angezeigt 3 102.
Antiblockiersystem
u leuchtet gelb.
Leuchtet nach Einschalten der
Zündung für einige Sekunden. Das
System ist nach Erlöschen der
Kontrollleuchte betriebsbereit.
Erlischt die Kontrollleuchte nicht nach
wenigen Sekunden oder leuchtet sie
während der Fahrt, liegt eine Störung im ABS vor. Die Bremsanlage ist
weiterhin funktionsfähig, aber ohne
ABS-Regelung.
Antiblockiersystem 3 145.Gangwechsel
[ leuchtet als Kontrollleuchte grün
auf oder wird im Fahrerinfodisplay mit Uplevel-Display als Symbol ange‐
zeigt, wenn aus Gründen der Kraft‐
stoffersparnis ein Hochschalten
empfohlen wird.
ECO-Informationsmenü
Die Schaltempfehlung wird im Driver
Information Center ganzseitig
eingeblendet.
ECO-Informationsmenü 3 95.
Lenkunterstützung c leuchtet gelb.
Leuchtet bei deaktivierter
Lenkunterstützung
Störung in der Lenkunterstützung.
Hilfe einer Werkstatt in Anspruch
nehmen.
Gleichzeitiges Aufleuchten
von c und b
Die Lenkunterstützung muss kali‐
briert werden. Kalibrierung des
Systems 3 149.Parkhilfe
r leuchtet gelb.
Störung im System
oder
Störung durch verschmutzte oder mit
Eis oder Schnee verdeckte Sensoren
oder
Störungen durch externe Ultraschall‐
quellen. Besteht die Störung nicht
mehr, arbeitet das System wie
gewohnt.
Ursache der Systemstörung umge‐
hend von einer Werkstatt beheben
lassen.
Einparkhilfe 3 154.
Elektronische
Stabilitätsregelung
ausgeschaltet
t leuchtet gelb.
Das System ist deaktiviert.
Elektronische Stabilitätsregelung
3 148.

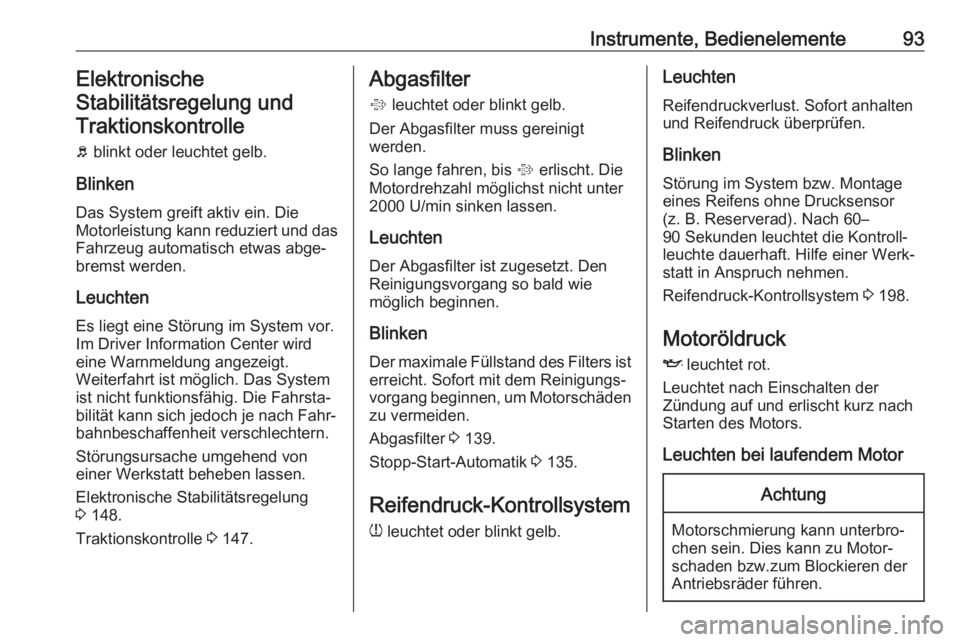

Instrumente, Bedienelemente93ElektronischeStabilitätsregelung und Traktionskontrolle
b blinkt oder leuchtet gelb.
Blinken Das System greift aktiv ein. Die
Motorleistung kann reduziert und das
Fahrzeug automatisch etwas abge‐
bremst werden.
Leuchten Es liegt eine Störung im System vor.
Im Driver Information Center wird
eine Warnmeldung angezeigt.
Weiterfahrt ist möglich. Das System
ist nicht funktionsfähig. Die Fahrsta‐
bilität kann sich jedoch je nach Fahr‐
bahnbeschaffenheit verschlechtern.
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Elektronische Stabilitätsregelung
3 148.
Traktionskontrolle 3 147.Abgasfilter
% leuchtet oder blinkt gelb.
Der Abgasfilter muss gereinigt
werden.
So lange fahren, bis % erlischt. Die
Motordrehzahl möglichst nicht unter
2000 U/min sinken lassen.
LeuchtenDer Abgasfilter ist zugesetzt. Den
Reinigungsvorgang so bald wie
möglich beginnen.
Blinken Der maximale Füllstand des Filters ist
erreicht. Sofort mit dem Reinigungs‐
vorgang beginnen, um Motorschäden zu vermeiden.
Abgasfilter 3 139.
Stopp-Start-Automatik 3 135.
Reifendruck-Kontrollsystem
w leuchtet oder blinkt gelb.Leuchten
Reifendruckverlust. Sofort anhalten
und Reifendruck überprüfen.
Blinken
Störung im System bzw. Montage eines Reifens ohne Drucksensor
(z. B. Reserverad). Nach 60–
90 Sekunden leuchtet die Kontroll‐
leuchte dauerhaft. Hilfe einer Werk‐
statt in Anspruch nehmen.
Reifendruck-Kontrollsystem 3 198.
Motoröldruck
I leuchtet rot.
Leuchtet nach Einschalten der
Zündung auf und erlischt kurz nach
Starten des Motors.
Leuchten bei laufendem MotorAchtung
Motorschmierung kann unterbro‐
chen sein. Dies kann zu Motor‐
schaden bzw.zum Blockieren der
Antriebsräder führen.

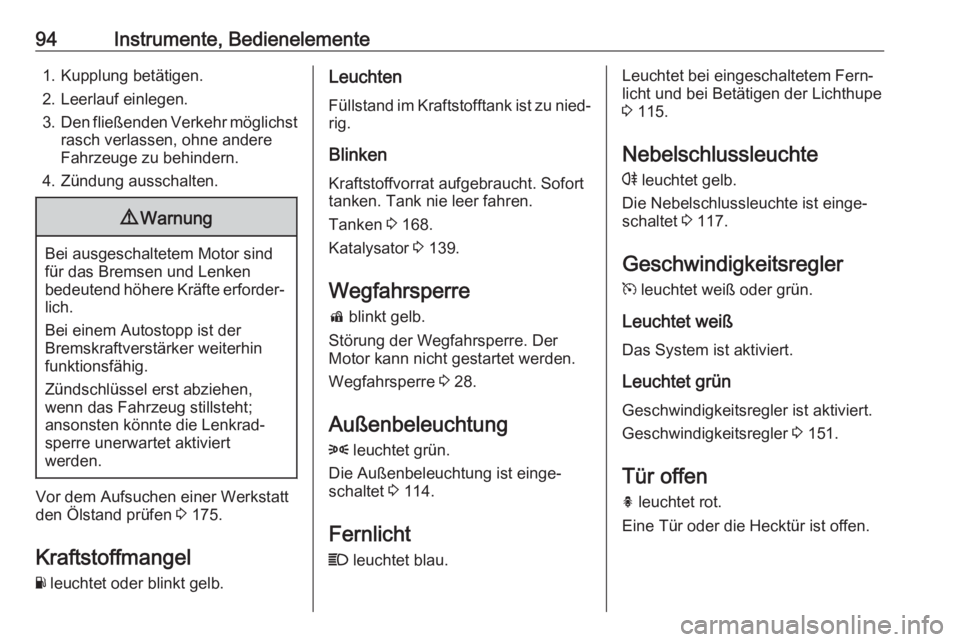

94Instrumente, Bedienelemente1. Kupplung betätigen.
2. Leerlauf einlegen.
3. Den fließenden Verkehr möglichst
rasch verlassen, ohne andere
Fahrzeuge zu behindern.
4. Zündung ausschalten.9 Warnung
Bei ausgeschaltetem Motor sind
für das Bremsen und Lenken
bedeutend höhere Kräfte erforder‐ lich.
Bei einem Autostopp ist der
Bremskraftverstärker weiterhin
funktionsfähig.
Zündschlüssel erst abziehen,
wenn das Fahrzeug stillsteht;
ansonsten könnte die Lenkrad‐
sperre unerwartet aktiviert
werden.
Vor dem Aufsuchen einer Werkstatt
den Ölstand prüfen 3 175.
Kraftstoffmangel
Y leuchtet oder blinkt gelb.
Leuchten
Füllstand im Kraftstofftank ist zu nied‐
rig.
Blinken Kraftstoffvorrat aufgebraucht. Sofort
tanken. Tank nie leer fahren.
Tanken 3 168.
Katalysator 3 139.
Wegfahrsperre d blinkt gelb.
Störung der Wegfahrsperre. Der
Motor kann nicht gestartet werden.
Wegfahrsperre 3 28.
Außenbeleuchtung
8 leuchtet grün.
Die Außenbeleuchtung ist einge‐
schaltet 3 114.
Fernlicht
C leuchtet blau.Leuchtet bei eingeschaltetem Fern‐
licht und bei Betätigen der Lichthupe
3 115.
Nebelschlussleuchte r leuchtet gelb.
Die Nebelschlussleuchte ist einge‐
schaltet 3 117.
Geschwindigkeitsregler m leuchtet weiß oder grün.
Leuchtet weiß
Das System ist aktiviert.
Leuchtet grün
Geschwindigkeitsregler ist aktiviert.
Geschwindigkeitsregler 3 151.
Tür offen h leuchtet rot.
Eine Tür oder die Hecktür ist offen.

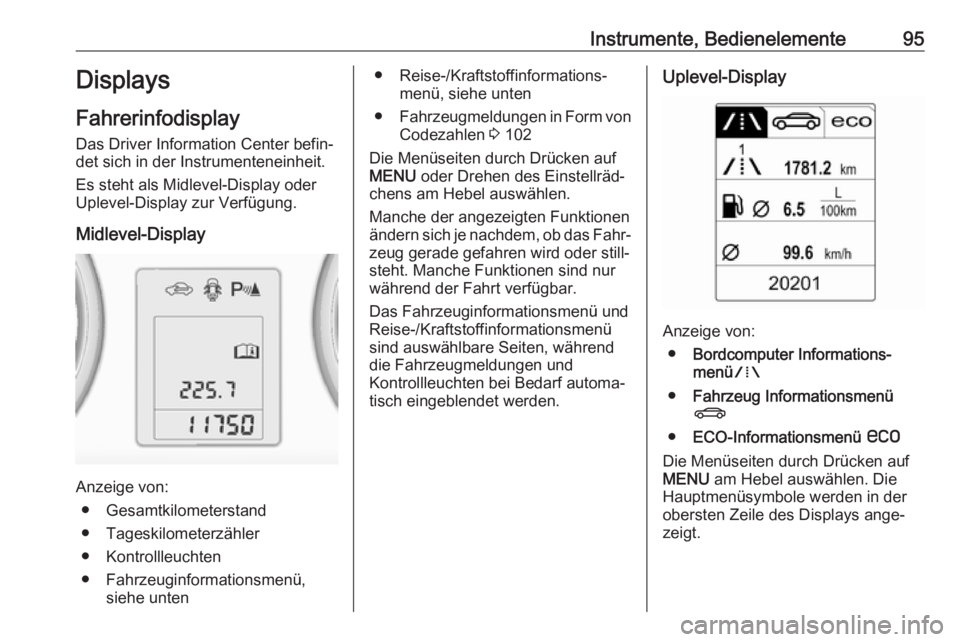

Instrumente, Bedienelemente95Displays
Fahrerinfodisplay Das Driver Information Center befin‐
det sich in der Instrumenteneinheit.
Es steht als Midlevel-Display oder
Uplevel-Display zur Verfügung.
Midlevel-Display
Anzeige von: ● Gesamtkilometerstand
● Tageskilometerzähler
● Kontrollleuchten
● Fahrzeuginformationsmenü, siehe unten
● Reise-/Kraftstoffinformations‐menü, siehe unten
● Fahrzeugmeldungen in Form von
Codezahlen 3 102
Die Menüseiten durch Drücken auf
MENU oder Drehen des Einstellräd‐
chens am Hebel auswählen.
Manche der angezeigten Funktionen
ändern sich je nachdem, ob das Fahr‐ zeug gerade gefahren wird oder still‐
steht. Manche Funktionen sind nur
während der Fahrt verfügbar.
Das Fahrzeuginformationsmenü und Reise-/Kraftstoffinformationsmenüsind auswählbare Seiten, während
die Fahrzeugmeldungen und
Kontrollleuchten bei Bedarf automa‐
tisch eingeblendet werden.Uplevel-Display
Anzeige von:
● Bordcomputer Informations‐
menü W
● Fahrzeug Informationsmenü
X
● ECO-Informationsmenü s
Die Menüseiten durch Drücken auf
MENU am Hebel auswählen. Die
Hauptmenüsymbole werden in der
obersten Zeile des Displays ange‐
zeigt.

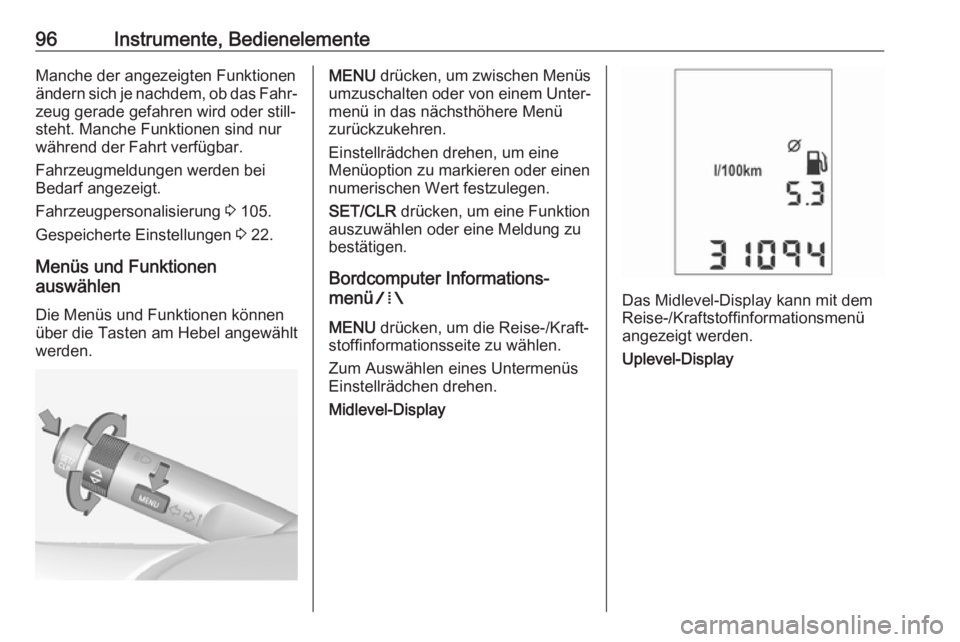

96Instrumente, BedienelementeManche der angezeigten Funktionen
ändern sich je nachdem, ob das Fahr‐ zeug gerade gefahren wird oder still‐
steht. Manche Funktionen sind nur
während der Fahrt verfügbar.
Fahrzeugmeldungen werden bei
Bedarf angezeigt.
Fahrzeugpersonalisierung 3 105.
Gespeicherte Einstellungen 3 22.
Menüs und Funktionen
auswählen
Die Menüs und Funktionen könnenüber die Tasten am Hebel angewählt
werden.MENU drücken, um zwischen Menüs
umzuschalten oder von einem Unter‐
menü in das nächsthöhere Menü
zurückzukehren.
Einstellrädchen drehen, um eine
Menüoption zu markieren oder einen
numerischen Wert festzulegen.
SET/CLR drücken, um eine Funktion
auszuwählen oder eine Meldung zu
bestätigen.
Bordcomputer Informations‐
menü W
MENU drücken, um die Reise-/Kraft‐
stoffinformationsseite zu wählen.
Zum Auswählen eines Untermenüs
Einstellrädchen drehen.
Midlevel-Display
Das Midlevel-Display kann mit dem
Reise-/Kraftstoffinformationsmenü
angezeigt werden.
Uplevel-Display

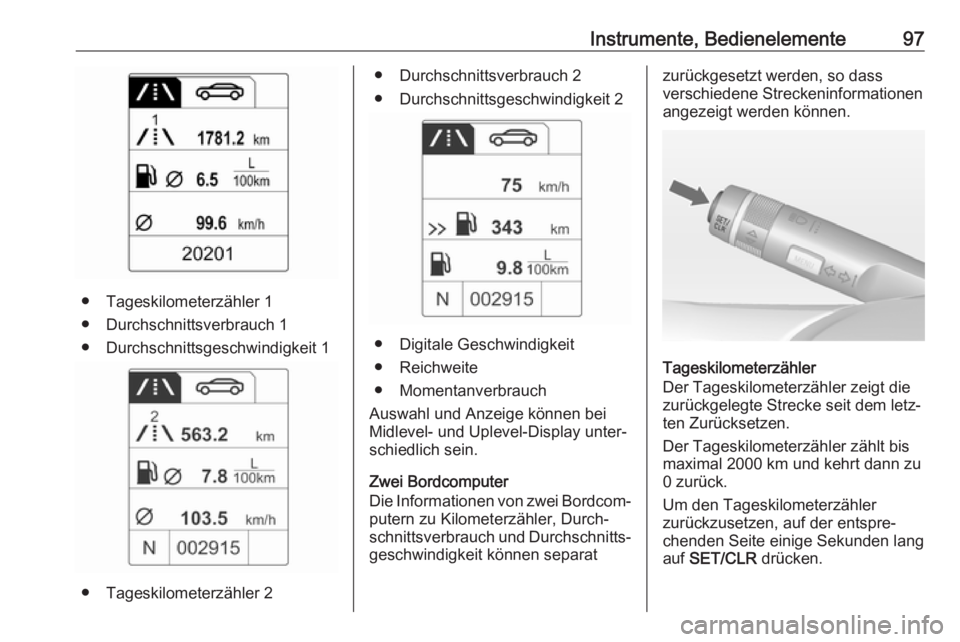

Instrumente, Bedienelemente97
● Tageskilometerzähler 1
● Durchschnittsverbrauch 1
● Durchschnittsgeschwindigkeit 1
● Tageskilometerzähler 2
● Durchschnittsverbrauch 2
● Durchschnittsgeschwindigkeit 2
● Digitale Geschwindigkeit
● Reichweite
● Momentanverbrauch
Auswahl und Anzeige können bei Midlevel- und Uplevel-Display unter‐schiedlich sein.
Zwei Bordcomputer
Die Informationen von zwei Bordcom‐ putern zu Kilometerzähler, Durch‐
schnittsverbrauch und Durchschnitts‐ geschwindigkeit können separat
zurückgesetzt werden, so dass
verschiedene Streckeninformationen
angezeigt werden können.
Tageskilometerzähler
Der Tageskilometerzähler zeigt die
zurückgelegte Strecke seit dem letz‐
ten Zurücksetzen.
Der Tageskilometerzähler zählt bis maximal 2000 km und kehrt dann zu
0 zurück.
Um den Tageskilometerzähler
zurückzusetzen, auf der entspre‐
chenden Seite einige Sekunden lang
auf SET/CLR drücken.

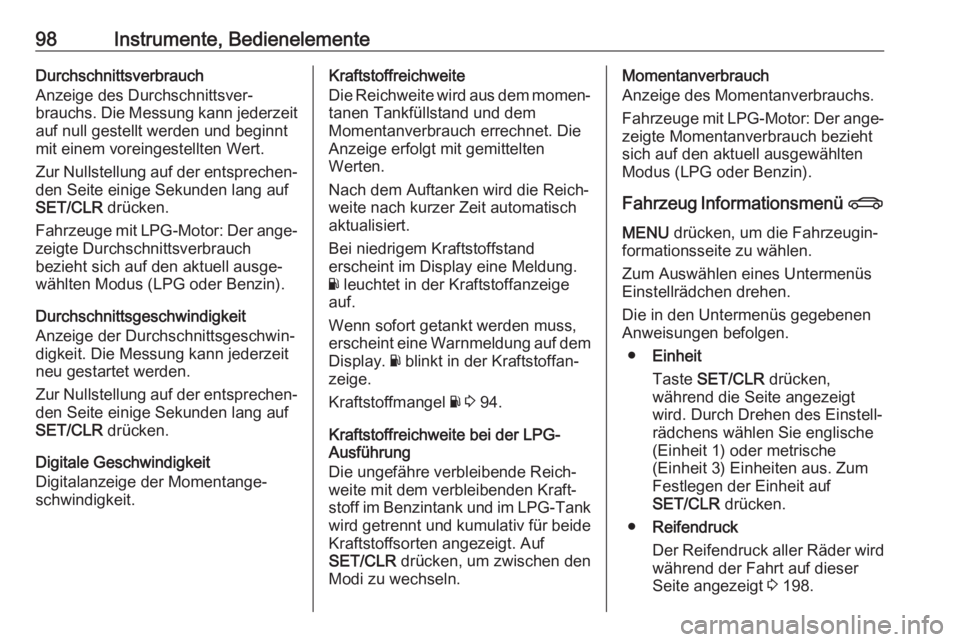

98Instrumente, BedienelementeDurchschnittsverbrauch
Anzeige des Durchschnittsver‐
brauchs. Die Messung kann jederzeit auf null gestellt werden und beginnt
mit einem voreingestellten Wert.
Zur Nullstellung auf der entsprechen‐
den Seite einige Sekunden lang auf
SET/CLR drücken.
Fahrzeuge mit LPG-Motor: Der ange‐
zeigte Durchschnittsverbrauch
bezieht sich auf den aktuell ausge‐
wählten Modus (LPG oder Benzin).
Durchschnittsgeschwindigkeit
Anzeige der Durchschnittsgeschwin‐
digkeit. Die Messung kann jederzeit
neu gestartet werden.
Zur Nullstellung auf der entsprechen‐
den Seite einige Sekunden lang auf
SET/CLR drücken.
Digitale Geschwindigkeit
Digitalanzeige der Momentange‐
schwindigkeit.Kraftstoffreichweite
Die Reichweite wird aus dem momen‐
tanen Tankfüllstand und dem
Momentanverbrauch errechnet. Die
Anzeige erfolgt mit gemittelten
Werten.
Nach dem Auftanken wird die Reich‐
weite nach kurzer Zeit automatisch
aktualisiert.
Bei niedrigem Kraftstoffstand
erscheint im Display eine Meldung.
Y leuchtet in der Kraftstoffanzeige
auf.
Wenn sofort getankt werden muss,
erscheint eine Warnmeldung auf dem
Display. Y blinkt in der Kraftstoffan‐
zeige.
Kraftstoffmangel Y 3 94.
Kraftstoffreichweite bei der LPG- Ausführung
Die ungefähre verbleibende Reich‐ weite mit dem verbleibenden Kraft‐
stoff im Benzintank und im LPG-Tank
wird getrennt und kumulativ für beide
Kraftstoffsorten angezeigt. Auf
SET/CLR drücken, um zwischen den
Modi zu wechseln.Momentanverbrauch
Anzeige des Momentanverbrauchs.
Fahrzeuge mit LPG-Motor: Der ange‐
zeigte Momentanverbrauch bezieht
sich auf den aktuell ausgewählten
Modus (LPG oder Benzin).
Fahrzeug Informationsmenü X
MENU drücken, um die Fahrzeugin‐
formationsseite zu wählen.
Zum Auswählen eines Untermenüs
Einstellrädchen drehen.
Die in den Untermenüs gegebenen
Anweisungen befolgen.
● Einheit
Taste SET/CLR drücken,
während die Seite angezeigt
wird. Durch Drehen des Einstell‐
rädchens wählen Sie englische
(Einheit 1) oder metrische
(Einheit 3) Einheiten aus. Zum
Festlegen der Einheit auf
SET/CLR drücken.
● Reifendruck
Der Reifendruck aller Räder wird während der Fahrt auf dieser
Seite angezeigt 3 198.
