OPEL ADAM 2018.5 Betriebsanleitung (in German)

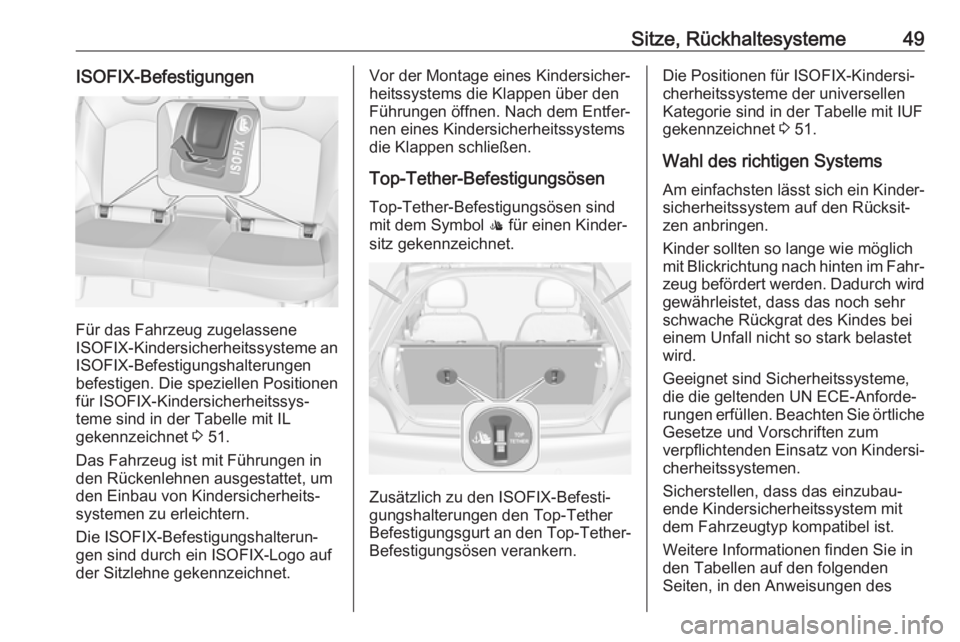

Sitze, Rückhaltesysteme49ISOFIX-Befestigungen
Für das Fahrzeug zugelassene
ISOFIX -Kindersicherheitssysteme an
ISOFIX-Befestigungshalterungen
befestigen. Die speziellen Positionen
für ISOFIX-Kindersicherheitssys‐
teme sind in der Tabelle mit IL
gekennzeichnet 3 51.
Das Fahrzeug ist mit Führungen in
den Rückenlehnen ausgestattet, um
den Einbau von Kindersicherheits‐ systemen zu erleichtern.
Die ISOFIX-Befestigungshalterun‐ gen sind durch ein ISOFIX-Logo aufder Sitzlehne gekennzeichnet.
Vor der Montage eines Kindersicher‐
heitssystems die Klappen über den
Führungen öffnen. Nach dem Entfer‐
nen eines Kindersicherheitssystems
die Klappen schließen.
Top-Tether-Befestigungsösen
Top-Tether-Befestigungsösen sind
mit dem Symbol : für einen Kinder‐
sitz gekennzeichnet.
Zusätzlich zu den ISOFIX-Befesti‐ gungshalterungen den Top-Tether
Befestigungsgurt an den Top-Tether-
Befestigungsösen verankern.
Die Positionen für ISOFIX-Kindersi‐
cherheitssysteme der universellen
Kategorie sind in der Tabelle mit IUF gekennzeichnet 3 51.
Wahl des richtigen Systems
Am einfachsten lässt sich ein Kinder‐
sicherheitssystem auf den Rücksit‐
zen anbringen.
Kinder sollten so lange wie möglich
mit Blickrichtung nach hinten im Fahr‐ zeug befördert werden. Dadurch wird
gewährleistet, dass das noch sehr
schwache Rückgrat des Kindes bei
einem Unfall nicht so stark belastet
wird.
Geeignet sind Sicherheitssysteme,
die die geltenden UN ECE-Anforde‐
rungen erfüllen. Beachten Sie örtliche
Gesetze und Vorschriften zum
verpflichtenden Einsatz von Kindersi‐ cherheitssystemen.
Sicherstellen, dass das einzubau‐
ende Kindersicherheitssystem mit
dem Fahrzeugtyp kompatibel ist.
Weitere Informationen finden Sie in
den Tabellen auf den folgenden
Seiten, in den Anweisungen des

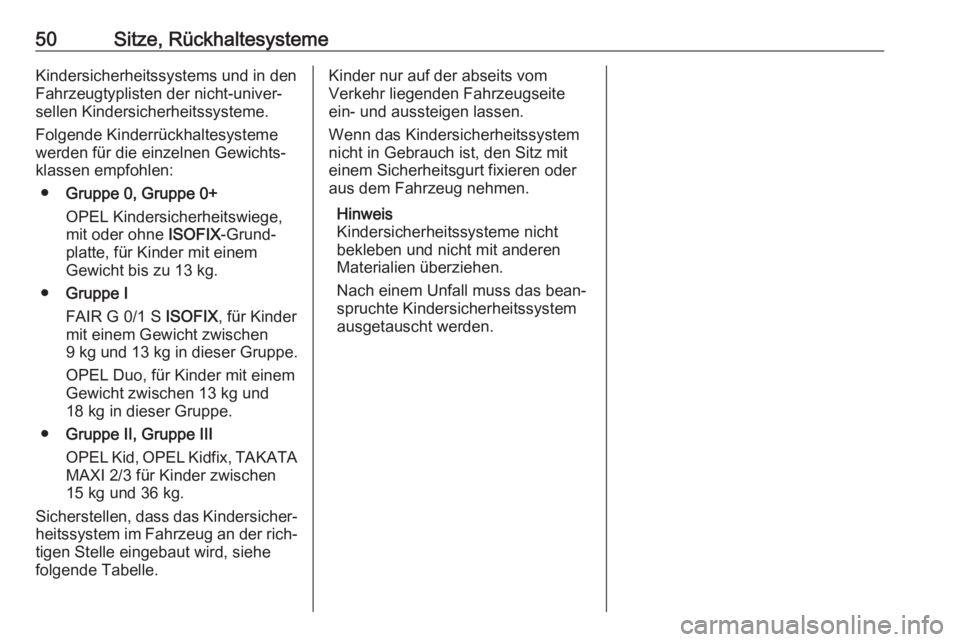

50Sitze, RückhaltesystemeKindersicherheitssystems und in den
Fahrzeugtyplisten der nicht-univer‐
sellen Kindersicherheitssysteme.
Folgende Kinderrückhaltesysteme
werden für die einzelnen Gewichts‐
klassen empfohlen:
● Gruppe 0, Gruppe 0+
OPEL Kindersicherheitswiege,
mit oder ohne ISOFIX-Grund‐
platte, für Kinder mit einem
Gewicht bis zu 13 kg.
● Gruppe I
FAIR G 0/1 S ISOFIX, für Kinder
mit einem Gewicht zwischen
9 kg und 13 kg in dieser Gruppe.
OPEL Duo, für Kinder mit einem
Gewicht zwischen 13 kg und
18 kg in dieser Gruppe.
● Gruppe II, Gruppe III
OPEL Kid, OPEL Kidfix, TAKATA
MAXI 2/3 für Kinder zwischen
15 kg und 36 kg.
Sicherstellen, dass das Kindersicher‐
heitssystem im Fahrzeug an der rich‐ tigen Stelle eingebaut wird, siehe
folgende Tabelle.Kinder nur auf der abseits vom
Verkehr liegenden Fahrzeugseite
ein- und aussteigen lassen.
Wenn das Kindersicherheitssystem nicht in Gebrauch ist, den Sitz mit
einem Sicherheitsgurt fixieren oder
aus dem Fahrzeug nehmen.
Hinweis
Kindersicherheitssysteme nicht
bekleben und nicht mit anderen
Materialien überziehen.
Nach einem Unfall muss das bean‐
spruchte Kindersicherheitssystem
ausgetauscht werden.

Sitze, Rückhaltesysteme51Befestigungsplätze des Kindersicherheitssystems
Zulässige Möglichkeiten der Befestigung eines Kindersicherheitssystems
Gewichtsklasse
Auf dem Beifahrersitz
Auf den Rücksitzen
aktivierter Airbagdeaktivierter AirbagGruppe 0: bis zu 10 kgXU 1U*Gruppe 0+: bis zu 13 kgXU 1U*Gruppe I: 9 bis 18 kgXU1U2
*Gruppe II: 15 bis 25 kgU**XU*Gruppe III: 22 bis 36 kgU**XU*1:Wenn ein Kindersicherheitssystem mit einem Dreipunkt-Sicherheitsgurt gesichert wird, die Sitzlehne in die aufrechte
Position bringen, um sicherzustellen, dass der Sicherheitsgurt an der Gurtschlossseite fest anliegt. Den Sitz in diehöchste Position stellen.2:Bei Verwendung von Kindersicherheitssystemen dieser Gruppe die hintere Kopfstütze abnehmen 3 34*:Den betreffenden Vordersitz vor dem Kindersicherheitssystem in eine der vordersten Einstellungspositionen schieben**:Den Beifahrersitz ganz nach hinten schieben. Den Sitz in die höchste Position und die Kopfstütze ganz nach unten
stellen. Die Rückenlehne so weit wie erforderlich in die aufrechte Position bringen, um zu gewährleisten, dass der Sicherheitsgurt vorn an der Verankerung verläuftU:Universaltauglich in Verbindung mit Dreipunkt-SicherheitsgurtX:Kein Kindersicherheitssystem in dieser Gewichtsklasse zulässig

52Sitze, RückhaltesystemeZulässige Möglichkeiten der Befestigung eines ISOFIX-KindersicherheitssystemsGewichtsklasseGrößenklasseBefestigungAuf dem BeifahrersitzAuf den RücksitzenGruppe 0: bis zu 10 kgEISO/R1XIL*Gruppe 0+: bis zu 13 kgEISO/R1XIL*DISO/R2XXCISO/R3XXGruppe I: 9 bis 18 kgDISO/R2XXCISO/R3XXBISO/F2XIL, IUF**B1ISO/F2XXIL, IUF**AISO/F3XIL, IUF**Gruppe II: 15 bis 25 kgXILGruppe III: 22 bis 36 kgXILIL:Geeignet für bestimmte ISOFIX-Sicherheitssysteme der Kategorien „fahrzeugspezifisch“, „eingeschränkt“ oder
„halbuniversal“. Das ISOFIX-Sicherheitssystem muss für den jeweiligen Fahrzeugtyp zugelassen seinIUF:Geeignet für ISOFIX-Kindersicherheitssysteme der Kategorie „universal“ mit Blickrichtung nach vorn, die für die
Verwendung in dieser Gewichtsklasse zugelassen sindX:Kein ISOFIX-Kindersicherheitssystem in dieser Gewichtsklasse zugelassen

Sitze, Rückhaltesysteme53*:Den betreffenden Vordersitz vor dem Kindersicherheitssystem in eine der vordersten Einstellungspositionen schie‐
ben**:Bei Verwendung von Kindersicherheitssystemen dieser Klasse die entsprechende hintere Kopfstütze abnehmen 3 34
ISOFIX-Größenklasse und -Sitzbeschaffenheit
A - ISO/F3:Kindersicherheitssystem mit Blickrichtung nach vorne für Kinder mit maximaler Größe in der Gewichts‐
klasse 9 bis 18 kgB - ISO/F2:Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse 9 bis 18 kgB1 - ISO/F2X:Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse
9 bis 18 kgC - ISO/R3:Kindersicherheitssystem mit Blickrichtung nach hinten für Kinder mit maximaler Größe in der Gewichts‐ klasse bis 18 kgD - ISO/R2:Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse bis
18 kgE - ISO/R1:Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse bis
13 kg

54StauraumStauraumAblagefächer................................ 54
Handschuhfach ......................... 54
Getränkehalter ........................... 54
Vorderes Ablagefach .................55
Heckträgersystem .....................56
Laderaum ..................................... 66
Laderaumabdeckung .................67
Laderaumabdeckung .................67
Bodenabdeckung ......................68
Verzurrösen ............................... 70
Warndreieck .............................. 70
Verbandstasche ........................71
Dachgepäckträger .......................71
Beladungshinweise ......................72Ablagefächer9Warnung
Keine schweren oder scharfkanti‐
gen Gegenstände in den Ablage‐
fächern aufbewahren. Ansonsten
könnte sich bei scharfem Brem‐
sen, plötzlichen Lenkmanövern
oder Unfällen die Stauraumabde‐
ckung öffnen und die Insassen
könnten durch herumfliegende
Gegenstände verletzen.
Handschuhfach
Zum Öffnen der Handschuhfach‐
klappe am Griff ziehen.
Das Handschuhfach umfasst einen Münzenhalter und einen Adapter für
die Felgenschlösser.
Während der Fahrt sollte das Hand‐
schuhfach geschlossen sein.
Getränkehalter
Die Getränkehalter befinden sich in
der Konsole zwischen den Vordersit‐
zen. Sie bieten Aufnahmen für
verschiedene Behältergrößen.

Stauraum55
In den Türfächern in beiden Türen
können Flaschen verstaut werden.
Zusätzliche Getränke- bzw.
Flaschenhalter befinden sich hinten in den Fächern in der Seitenwand.
Flexibler Getränkehalterriemen
Im Ablagefach vor dem Wählhebel
befindet sich ein beweglicher Gummi‐
riemen. Den Riemen herausziehen,
um einen Becher oder Ascher zu
fixieren.
Vorderes Ablagefach
Ablagefächer sind unterhalb des
Lichtschalters, in der Mittelkonsole
vor dem Wählhebel, in den Türen und
in der Seitenwand neben den Rück‐
sitzen zu finden.

56StauraumHeckträgersystemHeckträgersystem für zwei
Fahrräder
Das Heckträgersystem (Flex-Fix-
System) bietet die Möglichkeit, ein
Fahrrad auf einem in den Fahrzeug‐ boden integrierten herausziehbarenTräger zu befestigen. Auf einem
Anbaustück kann ein weiteres Fahr‐
rad transportiert werden. Der Trans‐
port anderer Gegenstände ist nicht
zulässig.
Die Höchstlast des Heckträgersys‐
tems beträgt 50 kg mit angebrachtem
Anbaustück und 30 kg ohne Anbau‐
stück. Das bedeutet, dass auch ein
Fahrrad mit Elektromotor auf dem
Heckträgersystem transportiert
werden kann. Die Höchstlast des
Anbaustücks beträgt 20 kg.
Der Radabstand der Fahrräder darf
maximal 1,15 m betragen. Größere
Fahrräder können nicht sicher befes‐
tigt werden.
Bei Nichtgebrauch muss das Heck‐
trägersystem in den Fahrzeugboden
zurückgeschoben werden.
An den Fahrrädern dürfen sich keine
Gegenstände befinden, die sich
während des Transports lösen könn‐
ten.Achtung
Bei erweitertem Heckträgersys‐ tem und voll beladenem Fahrzeug
wird die Bodenfreiheit verringert.
Auf steilen Straßen und beim
Fahren über Rampen, Bodenwel‐
len usw. äußerst vorsichtig fahren.
Achtung
Fragen Sie Ihren Fahrradhändler
um Rat, bevor Sie Fahrräder mit
Carbonrahmen anbringen. Die
Fahrräder könnten beschädigt
werden.
Hinweis
Die Rückleuchten des Fahrzeugs
werden deaktiviert, wenn die Rück‐
leuchten des Heckträgersystems
installiert sind.
Ausfahren
Die Hecktür öffnen.
9 Warnung
Im Ausziehbereich des Heckträ‐
gersystems darf sich niemand
aufhalten. Es besteht Verlet‐
zungsgefahr.

Stauraum57
Den Entriegelungshebel nach oben
ziehen. Das System rastet aus und fährt schnell aus dem Stoßfänger.
Das Heckträgersystem vollständig
bis zum hörbaren Einrasten heraus‐
ziehen.
Sicherstellen, dass ein Einschieben des Heckträgersystems ohne erneu‐
tes Ziehen des Entriegelungshebels
nicht möglich ist.9 Warnung
Lasten dürfen nur dann am Heck‐
trägersystem befestigt werden,
wenn das System ordnungsge‐
mäß eingerastet ist. Ist das Heck‐
trägersystem nicht ordnungsge‐ mäß eingerastet, keine Lasten am
System befestigen und das
System zurückschieben. Hilfe
einer Werkstatt in Anspruch
nehmen.
Kennzeichenleuchte ausklappen
Die Kennzeichenleuchte anheben
und nach hinten klappen.

58StauraumRückleuchten ausklappen
Die Scharniere beider Rückleuchten
so weit wie möglich nach hinten
schwenken.
Beide Rückleuchten so weit wie
möglich nach hinten schwenken.
Radaufnahme ausklappen
Gurt entfernen und Radaufnahme
ausklappen.
Das Heckträgersystem arretieren
Gurt abnehmen und die beiden
Spannhebel so weit wie möglich zur
Seite schwenken.
Andernfalls ist die sichere Funktion
nicht garantiert.
