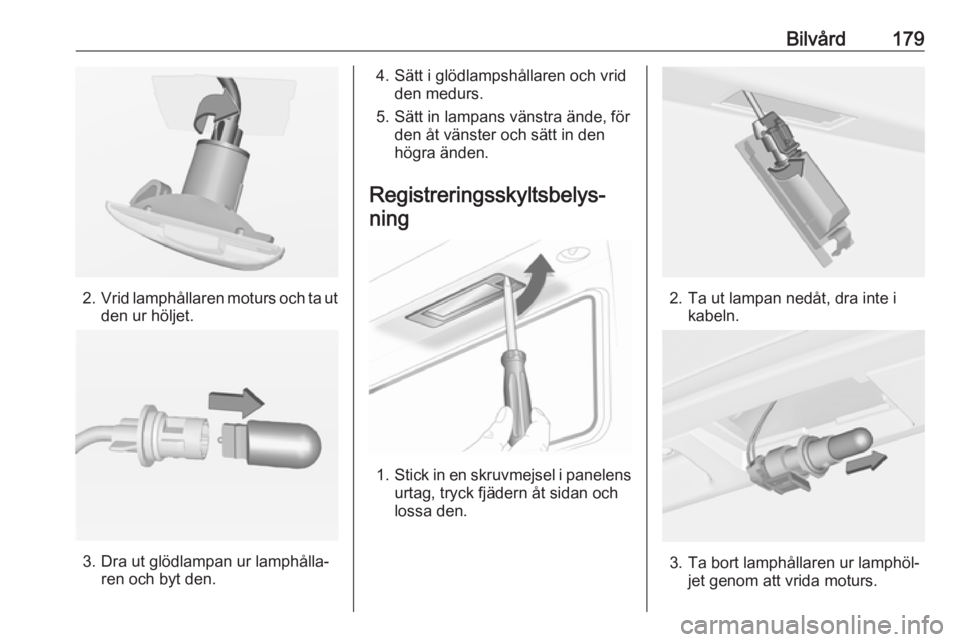

Bilvård179
2.Vrid lamphållaren moturs och ta ut
den ur höljet.
3. Dra ut glödlampan ur lamphålla‐ ren och byt den.
4. Sätt i glödlampshållaren och vridden medurs.
5. Sätt in lampans vänstra ände, för den åt vänster och sätt in den
högra änden.
Registreringsskyltsbelys‐ ning
1. Stick in en skruvmejsel i panelens
urtag, tryck fjädern åt sidan och
lossa den.
2. Ta ut lampan nedåt, dra inte i kabeln.
3. Ta bort lamphållaren ur lamphöl‐ jet genom att vrida moturs.

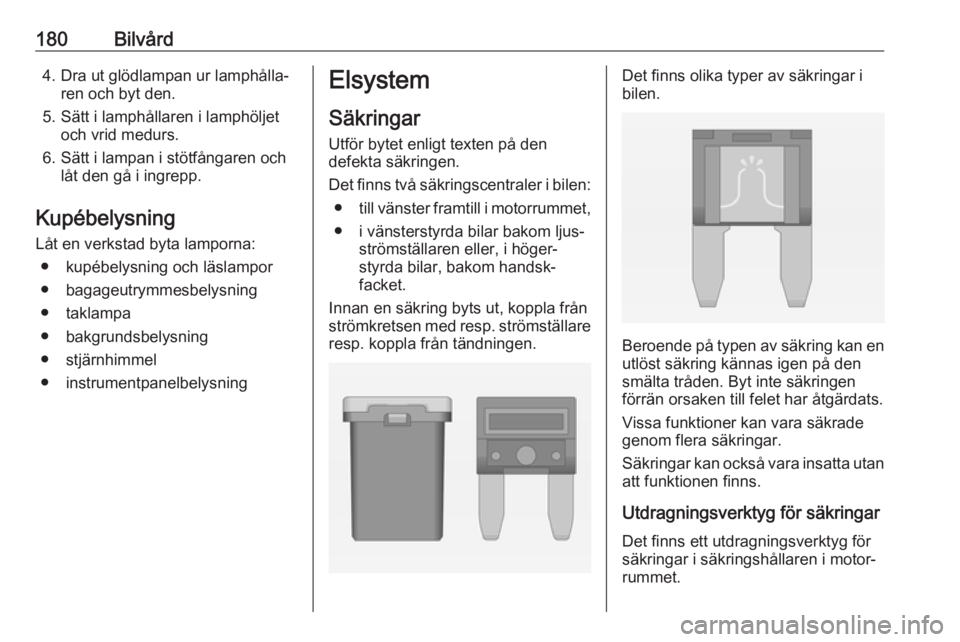

180Bilvård4. Dra ut glödlampan ur lamphålla‐ren och byt den.
5. Sätt i lamphållaren i lamphöljet och vrid medurs.
6. Sätt i lampan i stötfångaren och låt den gå i ingrepp.
Kupébelysning Låt en verkstad byta lamporna: ● kupébelysning och läslampor
● bagageutrymmesbelysning
● taklampa
● bakgrundsbelysning
● stjärnhimmel
● instrumentpanelbelysningElsystem
Säkringar Utför bytet enligt texten på den
defekta säkringen.
Det finns två säkringscentraler i bilen: ● till vänster framtill i motorrummet,
● i vänsterstyrda bilar bakom ljus‐ strömställaren eller, i höger‐
styrda bilar, bakom handsk‐
facket.
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare
resp. koppla från tändningen.Det finns olika typer av säkringar i
bilen.
Beroende på typen av säkring kan en utlöst säkring kännas igen på den
smälta tråden. Byt inte säkringen
förrän orsaken till felet har åtgärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.
Utdragningsverktyg för säkringar
Det finns ett utdragningsverktyg för
säkringar i säkringshållaren i motor‐
rummet.

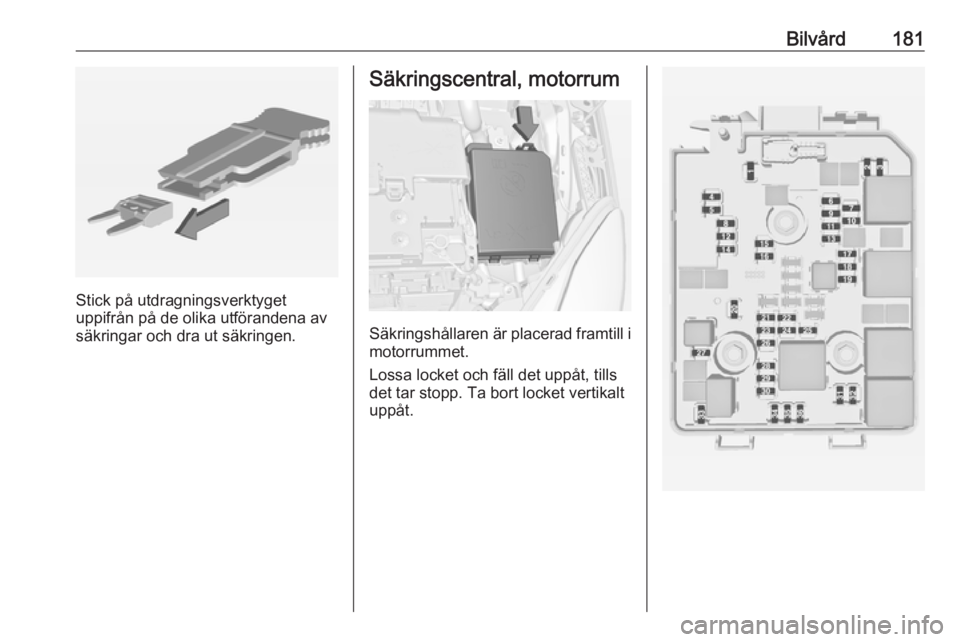

Bilvård181
Stick på utdragningsverktyget
uppifrån på de olika utförandena av
säkringar och dra ut säkringen.
Säkringscentral, motorrum
Säkringshållaren är placerad framtill i motorrummet.
Lossa locket och fäll det uppåt, tills
det tar stopp. Ta bort locket vertikalt
uppåt.

182BilvårdNrStrömkrets1Cykelhållare2Strömställare för ytterspegel3Karosstyrenhet4Hopfällbar eltaklucka5ABS6Varselljus vänster/halvljus
vänster7–8Strömställare fönsterhiss9Bilbatteriets givare10Nivåreglering av strålkastare/
tändning11Bakre torkare12Avimning, fönster13Varselljus höger/halvljus höger14Uppvärmning av ytterbackspegel15Automatiserad manuell växel‐
lådsmodulNrStrömkrets16Bränslepumpmodul/LPG-modul17Innerbackspegel/Spänningsom‐
vandlare18Motorstyrenhet19Bränslepump20–21Solenoid tömningsstyrning22–23Tändspolar / insprutare24Spolarsystem25Omgivningsljussensor/Regn‐
sensor26Motorgivare27Motorhantering28Motorstyrenhet/LPG-modul29Motorstyrenhet30–31Vänster helljusNrStrömkrets32Höger helljus33Motorstyrenhet34Signalhorn35Luftkonditioneringskompressor,
koppling36–

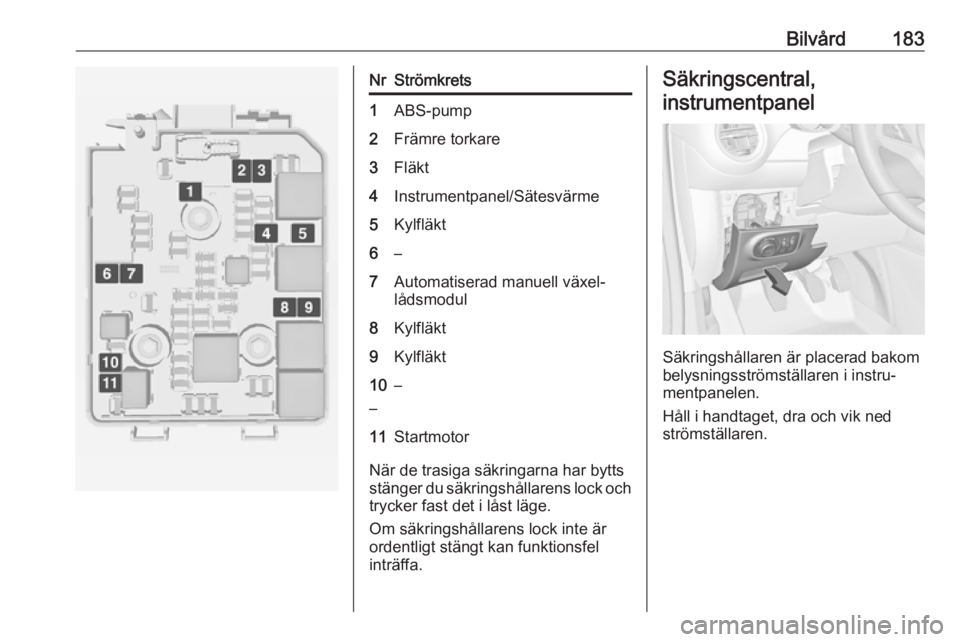

Bilvård183NrStrömkrets1ABS-pump2Främre torkare3Fläkt4Instrumentpanel/Sätesvärme5Kylfläkt6–7Automatiserad manuell växel‐
lådsmodul8Kylfläkt9Kylfläkt10
––11Startmotor
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och trycker fast det i låst läge.
Om säkringshållarens lock inte är
ordentligt stängt kan funktionsfel
inträffa.
Säkringscentral,
instrumentpanel
Säkringshållaren är placerad bakom
belysningsströmställaren i instru‐ mentpanelen.
Håll i handtaget, dra och vik ned
strömställaren.

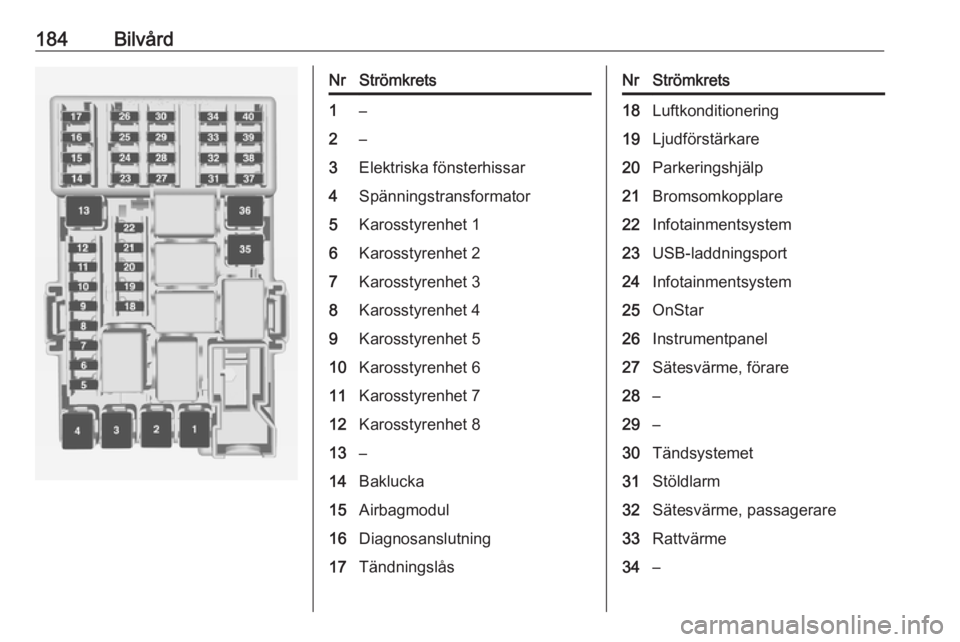

184BilvårdNrStrömkrets1–2–3Elektriska fönsterhissar4Spänningstransformator5Karosstyrenhet 16Karosstyrenhet 27Karosstyrenhet 38Karosstyrenhet 49Karosstyrenhet 510Karosstyrenhet 611Karosstyrenhet 712Karosstyrenhet 813–14Baklucka15Airbagmodul16Diagnosanslutning17TändningslåsNrStrömkrets18Luftkonditionering19Ljudförstärkare20Parkeringshjälp21Bromsomkopplare22Infotainmentsystem23USB-laddningsport24Infotainmentsystem25OnStar26Instrumentpanel27Sätesvärme, förare28–29–30Tändsystemet31Stöldlarm32Sätesvärme, passagerare33Rattvärme34–

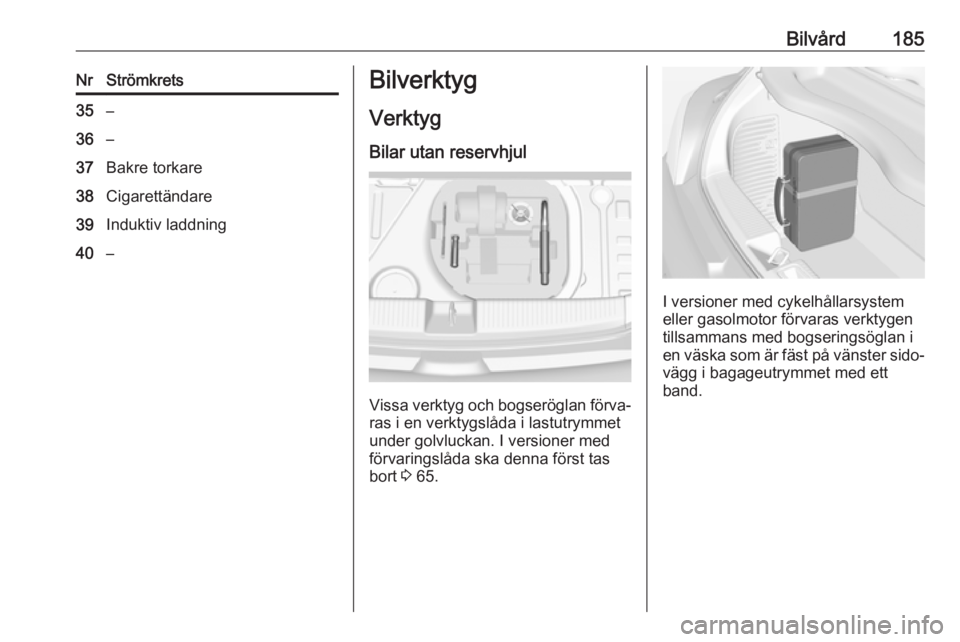

Bilvård185NrStrömkrets35–36–37Bakre torkare38Cigarettändare39Induktiv laddning40–BilverktygVerktyg
Bilar utan reservhjul
Vissa verktyg och bogseröglan förva‐ ras i en verktygslåda i lastutrymmet
under golvluckan. I versioner med
förvaringslåda ska denna först tas
bort 3 65.
I versioner med cykelhållarsystem
eller gasolmotor förvaras verktygen
tillsammans med bogseringsöglan i
en väska som är fäst på vänster sido‐
vägg i bagageutrymmet med ett
band.

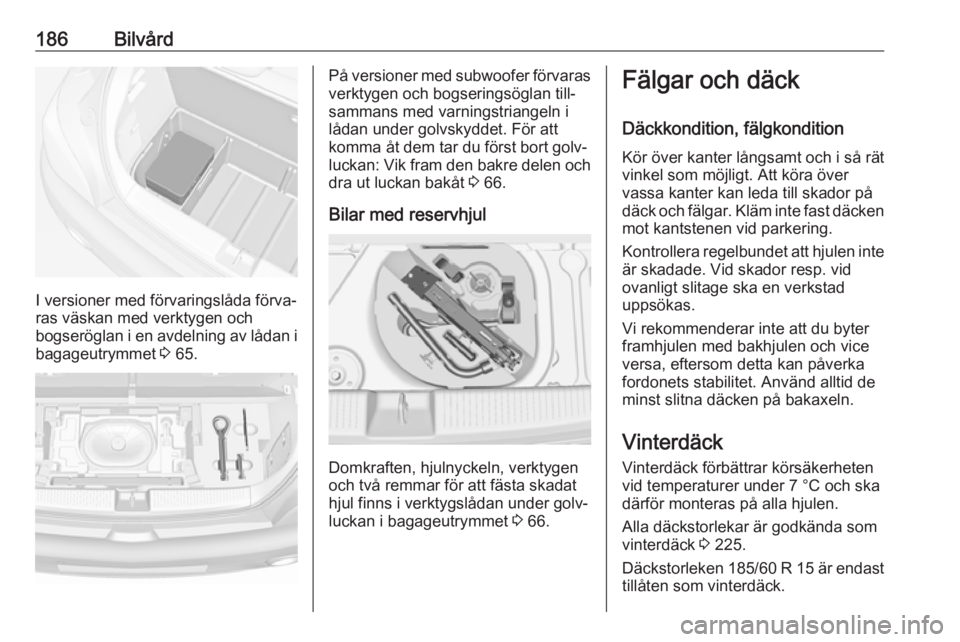

186Bilvård
I versioner med förvaringslåda förva‐
ras väskan med verktygen och
bogseröglan i en avdelning av lådan i
bagageutrymmet 3 65.
På versioner med subwoofer förvaras
verktygen och bogseringsöglan till‐
sammans med varningstriangeln i
lådan under golvskyddet. För att
komma åt dem tar du först bort golv‐
luckan: Vik fram den bakre delen och
dra ut luckan bakåt 3 66.
Bilar med reservhjul
Domkraften, hjulnyckeln, verktygen
och två remmar för att fästa skadat
hjul finns i verktygslådan under golv‐ luckan i bagageutrymmet 3 66.
Fälgar och däck
Däckkondition, fälgkondition Kör över kanter långsamt och i så rät
vinkel som möjligt. Att köra över
vassa kanter kan leda till skador på
däck och fälgar. Kläm inte fast däcken
mot kantstenen vid parkering.
Kontrollera regelbundet att hjulen inte är skadade. Vid skador resp. vid
ovanligt slitage ska en verkstad
uppsökas.
Vi rekommenderar inte att du byter
framhjulen med bakhjulen och vice
versa, eftersom detta kan påverka
fordonets stabilitet. Använd alltid de
minst slitna däcken på bakaxeln.
Vinterdäck Vinterdäck förbättrar körsäkerheten
vid temperaturer under 7 °C och ska
därför monteras på alla hjulen.
Alla däckstorlekar är godkända som
vinterdäck 3 225.
Däckstorleken 185/60 R 15 är endast tillåten som vinterdäck.

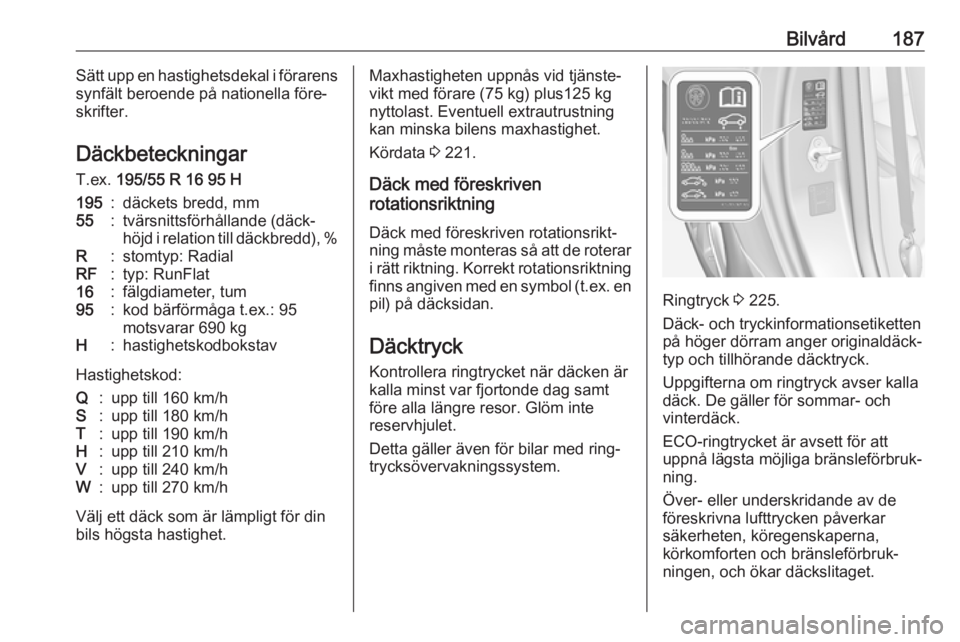

Bilvård187Sätt upp en hastighetsdekal i förarens
synfält beroende på nationella före‐
skrifter.
Däckbeteckningar
T.ex. 195/55 R 16 95 H195:däckets bredd, mm55:tvärsnittsförhållande (däck‐
höjd i relation till däckbredd), %R:stomtyp: RadialRF:typ: RunFlat16:fälgdiameter, tum95:kod bärförmåga t.ex.: 95
motsvarar 690 kgH:hastighetskodbokstav
Hastighetskod:
Q:upp till 160 km/hS:upp till 180 km/hT:upp till 190 km/hH:upp till 210 km/hV:upp till 240 km/hW:upp till 270 km/h
Välj ett däck som är lämpligt för din
bils högsta hastighet.
Maxhastigheten uppnås vid tjänste‐
vikt med förare (75 kg) plus125 kg
nyttolast. Eventuell extrautrustning
kan minska bilens maxhastighet.
Kördata 3 221.
Däck med föreskriven
rotationsriktning
Däck med föreskriven rotationsrikt‐
ning måste monteras så att de roterar i rätt riktning. Korrekt rotationsriktning
finns angiven med en symbol ( t.ex. en
pil) på däcksidan.
Däcktryck
Kontrollera ringtrycket när däcken är
kalla minst var fjortonde dag samt före alla längre resor. Glöm inte
reservhjulet.
Detta gäller även för bilar med ring‐
trycksövervakningssystem.
Ringtryck 3 225.
Däck- och tryckinformationsetiketten
på höger dörram anger originaldäck‐ typ och tillhörande däcktryck.
Uppgifterna om ringtryck avser kalla
däck. De gäller för sommar- och
vinterdäck.
ECO-ringtrycket är avsett för att
uppnå lägsta möjliga bränsleförbruk‐
ning.
Över- eller underskridande av de
föreskrivna lufttrycken påverkar
säkerheten, köregenskaperna,
körkomforten och bränsleförbruk‐
ningen, och ökar däckslitaget.

188BilvårdDäcktryckstabellerna visar alla
möjliga däckkombinationer 3 225.
Identifiera respektive däck.
För information om vilka däck som är
godkända för din bil, se EG-intyget
om överensstämmelse som medföljer bilen eller övriga nationella registre‐
ringshandlingar.
Föraren har ansvaret för att däck‐
trycket är korrekt.9 Varning
För lågt tryck kan leda till stark
uppvärmning av däcken, inre
däckskador, att slitbanan lossnar
vid höga hastigheter eller däck‐
explosion.
9 Varning
För vissa däck kan det rekommen‐
derade däcktrycket enligt däckt‐ryckstabellen vara högre än det
maximala däcktryck som anges på
däcket. Överskrid aldrig det maxi‐
malt däcktryck som anges på
däcket.
Om ringtrycket ska sänkas eller höjas
slår du av tändningen. När du har
justerat däcktrycket slår du på tänd‐
ningen och väljer relevant inställning
på sidan Däckbelastning i förarin‐
formationscentralen (DIC) 3 91.
Temperaturförhållanden
Däcktrycket är beroende av däckets
temperatur. Under körning ökar
temperaturen och trycket i däcket. De däcktrycksvärden som finns på däck‐
informationsdekalen och trycktabel‐
len gäller för kalla däck, vilket innebär
20 °C.
Trycket ökar med nästan 10 kPa vid
en temperaturökning på 10 °C. Detta
måste man beakta när man kontrolle‐ rar varma däck.
Det däcktrycksvärde som visas i förarinformationscentralen visar det
faktiska däcktrycket. Ett svalnat däck
kommer att uppvisa ett lägre värde,
vilket inte tyder på något luftläckage.Övervakningssystem för
däcktryck
Däcktrycksövervakningssystemet
övervakar alla fyra däckens tryck en
gång per minut när bilens hastighet
överskrider en viss gräns.Se upp
Däcktrycksövervakningssystemet
varnar endast för lågt däcktryck.
Detta ersätter inte det regel‐
bundna däckunderhåll som bör
utföras av föraren.
Alla hjul måste vara utrustade med
tryckgivare och däcken måste ha det
föreskrivna trycket.
Observera!
I länder där däcktrycksövervak‐ ningssystem måste användas enligt
lag innebär användning av hjul utan
trycksensorer att bilens typgodkän‐
nande upphör att gälla.
De aktuella ringtrycken kan visas i
Inställningar i förarinformationscent‐
ret.
