Page 13 of 263
Pe scurt111Geamurile acţionate
electric ................................... 30
2 Oglinzile retrovizoare
exterioare .............................. 28
3 Sistemul de control al
vitezei de croazieră ............154
Limitator de viteză ...............156
4 Fantele laterale de
ventilaţie .............................. 132
5 Lămpile de semnalizare,
semnalizarea cu farurile,
faza scurtă şi faza lungă .....118
Luminile de însoţire ............122
Lămpile de parcare .............119
Butoanele pentru Centrul
de informaţii pentru şofer ......95
6 Instrumentele de bord ..........83
7 Comenzile Infotainment .......75
8 Centru de informaţii pentru
şofer ...................................... 95
9 Ştergătoarele de parbriz,
sistemul de spălare a
parbrizului, ştergătorul de
lunetă, sistemul de spălare
lunetă .................................... 7610Sistemul de închidere
centralizată ............................ 23
Modul Oraş ......................... 153
Selectorul de combustibil ......84
Butonul Eco pentru
sistemul de oprire-pornire ...138
Sistemul de control al
tracţiunii .............................. 150
Control electronic de
stabilitate ............................ 151
Sistemul de asistenţă la
parcare ............................... 157
Încălzire scaune ....................39
Volanul încălzit ......................75
11 Afişajul pentru informaţii ....101
12 Luminile de avarie ..............118
Lampă de control pentru
dezactivare airbag ...............91
Lampă de control pentru
centura de siguranţă a
pasagerului .......................... 90
13 LED pentru starea
sistemului de alarmă anti-
furt ........................................ 2614Fantele de ventilaţie
centrale .............................. 132
15 Fantele laterale de
ventilaţie de pe partea
pasagerului din faţă ............132
16 Torpedoul ............................. 54
17 Sistemul de climatizare .......124
18 Priză de curent ......................80
19 Intrarea AUX, intrarea USB ... 10
20 Maneta selectorului de
viteze, transmisia ...............143
21 Frâna de mână ...................149
22 Contactul cu sistem de
blocare a volanului .............137
23 Claxonul ............................... 76
Airbagul şoferului .................45
24 Maneta de deblocare a
capotei ............................... 177
25 Reglarea volanului ...............75
26 Comutatorul pentru lumini ..115
Reglarea fasciculului
farurilor ............................... 117
Lampa de ceaţă spate .......119
Page 24 of 263
22Cheile, portierele şi geamurileSetări de bazăUnele setări se pot modifica din
Afişajul pentru informaţii.
Personalizarea autovehiculului
3 106.
Înlocuirea bateriei telecomenzii radio
Înlocuiţi bateria imediat ce aria de
acoperire a telecomenzii se reduce.
Bateriile nu vor fi eliminate împreună
cu gunoiul menajer. Acestea vor fi
eliminate prin intermediul unui centru
adecvat de reciclare.
Cheia cu lamă pliabilă
Extindeţi cheia şi deschideţi unitatea.
Înlocuiţi bateria (baterie tip CR 2032 ),
respectând poziţia de instalare.
Închideţi unitatea şi sincronizaţi
telecomanda.
Cheia cu lamă fixă
Solicitaţi înlocuirea bateriei de către
un atelier service.
Setările memorate
De câte ori este scoasă cheia din
contact, sunt memorate automat de
către cheie următoarele setări:
● sistem de iluminare
● presetările sistemului Infotainment
● sistemul de închidere centralizată
● setările confort
● controlul climatizării
Setările salvate sunt folosite automat
următoarea dată când cheia este
introdusă în contact şi rotită în poziţia 1 3 137.
Condiţia prestabilită este ca
Personalizare după şofer să fie
activat în setările personale din
Afişajul pentru informaţii. Aceste
setări trebuie efectuate pentru fiecare
cheie utilizată.
Personalizarea autovehiculului
3 106.
Page 77 of 263
Instrumentele şi comenzile75Comenzile
Reglarea volanului
Deblocaţi maneta, reglaţi volanul,
apoi fixaţi în poziţie maneta şi
asiguraţi-vă că s-a blocat complet.
Nu reglaţi volanul decât dacă
autovehiculul este staţionar şi
sistemul de blocare a volanului este
dezactivat.
Comenzile de pe volan
Sistemul Infotainment, sistemul de
control al vitezei de croazieră şi
dispozitivul mobil sincronizat pot fi
acţionate prin intermediul comenzilor
de pe volan.
Informaţii suplimentare sunt
disponibile în manualul Infotainment.
Sistemele de asistenţă pentru şofer
3 154.
Volanul încălzit
Se activează prin apăsarea *.
Activarea este indicată de ledul din
buton.
Page 81 of 263
Instrumentele şi comenzile79Dacă temperatura exterioară scadesub 3 °C,în Centrul de informaţii
pentru şofer se afişează un mesaj de
avertizare.9 Avertisment
Suprafaţa carosabilului poate fi
deja acoperită cu polei, chiar dacă afişajul arată câteva grade peste
0 °C.
Ceasul
Afişajul grafic pentru informaţii Apăsaţi CONFIG pentru a deschide
meniul Configuraţie sistem .
Derulaţi prin listă şi selectaţi opţiunea Setări oră şi dată pentru a afişa
submeniul respectiv.
Notă
Pentru o descriere detaliată a
funcţionării meniului, consultaţi
manualul Infotainment.
Modificare oră
Apăsaţi butonul MENU-TUNE pentru
a accesa submeniul Modificare oră.
Rotiţi butonul MENU-TUNE pentru a
modifica valoarea curentă a primei
setări.
Apăsaţi butonul MENU-TUNE pentru
a confirma valoarea setată.
Cursorul trece la valoarea următoare.
Dacă toate valorile sunt setate, veţi
reveni automat la următorul nivel
superior din meniu.
Modificare dată
Apăsaţi butonul MENU-TUNE pentru
a accesa submeniul Modificare dată.
Rotiţi butonul MENU-TUNE pentru a
modifica valoarea curentă a primei
setări.
Apăsaţi butonul MENU-TUNE pentru
a confirma valoarea setată.
Cursorul trece la valoarea următoare.
Dacă toate valorile sunt setate, veţi
reveni automat la următorul nivel
superior din meniu.
Modificare format oră
Pentru a comuta între opţiunile
disponibile, apăsaţi în mod repetat
butonul MENU-TUNE .
Modificare format dată
Pentru a comuta între opţiunile
disponibile, apăsaţi în mod repetat
butonul MENU-TUNE .
Page 103 of 263
Instrumentele şi comenzile101Simultan se indică valoarea
consumului mediu.
● Consumatori principali: Lista
celor mai importanţi consumatori
confort activaţi în prezent este
afişată în ordine descendentă.
Este indicat potenţialul de
economisire a combustibilului.
● Economy Trend (Tendinţa
economiei) : Afişează evoluţia
consumului mediu pe o distanţă
de 50 km. Segmentele pline
afişează consumul în trepte de
5 km şi arată efectul topografiei
sau al comportamentului de
condus asupra consumului de
combustibil.
Afişaj pentru informaţii
Afişajul color pentru informaţiiÎn funcţie de configuraţia
autovehiculului, acesta are un afişaj
color cu informaţii cu funcţionalitate
de ecran tactil.
Afişajul color pentru informaţii cu
funcţionalitate de ecran tactil indică
prin culori:
● ora 3 79
● temperatura exterioară 3 78
● data 3 79
● setările controlului electronic al climatizării 3 128
● instrucţiunile sistemului de asistenţă la parcare şi ale
sistemului avansat de asistenţă
la parcare 3 157
● sistemul Infotainment, conform descrierii din manualul
Infotainment
● mesajele sistemului
● mesajele autovehiculului 3 103
● setările pentru personalizarea autovehiculului 3 106Tipul de informaţii şi modul de afişare
a acestora depinde de setările
realizate.
Selectarea meniurilor şi a setărilor Meniurile şi setările sunt selectate
prin intermediul ecranului tactil.
Apăsaţi X pentru activarea afişajului.
Apăsaţi ; pentru afişarea paginii de
domiciliu.
Atingeţi cu degetul pictograma
afişajului meniului necesar.
Atingeţi pictograma respectivă pentru a confirma o selecţie.
Atingeţi 9 pentru a reveni la
următorul nivel superior al meniului.
Page 104 of 263

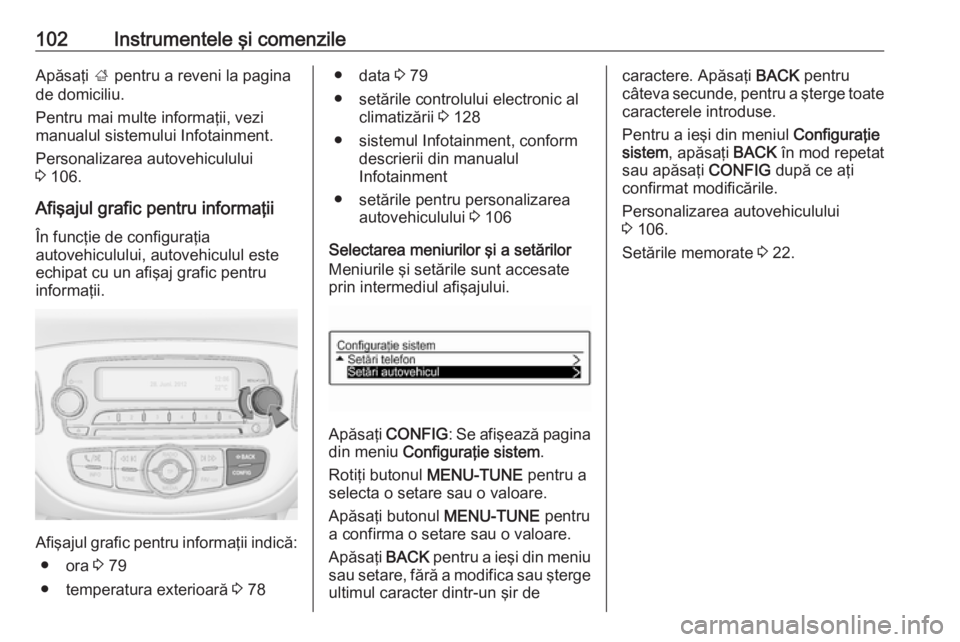

102Instrumentele şi comenzileApăsaţi ; pentru a reveni la pagina
de domiciliu.
Pentru mai multe informaţii, vezi
manualul sistemului Infotainment.
Personalizarea autovehiculului
3 106.
Afişajul grafic pentru informaţii În funcţie de configuraţia
autovehiculului, autovehiculul este
echipat cu un afişaj grafic pentru
informaţii.
Afişajul grafic pentru informaţii indică:
● ora 3 79
● temperatura exterioară 3 78
● data 3 79
● setările controlului electronic al climatizării 3 128
● sistemul Infotainment, conform descrierii din manualul
Infotainment
● setările pentru personalizarea autovehiculului 3 106
Selectarea meniurilor şi a setărilor
Meniurile şi setările sunt accesate
prin intermediul afişajului.
Apăsaţi CONFIG : Se afişează pagina
din meniu Configuraţie sistem .
Rotiţi butonul MENU-TUNE pentru a
selecta o setare sau o valoare.
Apăsaţi butonul MENU-TUNE pentru
a confirma o setare sau o valoare.
Apăsaţi BACK pentru a ieşi din meniu
sau setare, fără a modifica sau şterge
ultimul caracter dintr-un şir de
caractere. Apăsaţi BACK pentru
câteva secunde, pentru a şterge toate
caracterele introduse.
Pentru a ieşi din meniul Configuraţie
sistem , apăsaţi BACK în mod repetat
sau apăsaţi CONFIG după ce aţi
confirmat modificările.
Personalizarea autovehiculului
3 106.
Setările memorate 3 22.
Page 198 of 263
196Îngrijirea autovehicululuiNr.Circuit1–2–3Geamurile acţionate electricNr.Circuit4Transformator de tensiune5Modulul de control al autovehi‐
culului 16Modulul de control al autovehi‐
culului 27Modulul de control al autovehi‐
culului 38Modulul de control al autovehi‐
culului 49Modulul de control al autovehi‐
culului 510Modulul de control al autovehi‐
culului 611Modulul de control al autovehi‐
culului 712Modulul de control al autovehi‐
culului 813–14Hayonul15Modulul airbag16Conector pentru diagnoză17ContactulNr.Circuit18Sistem de aer condiţionat19Amplificator audio20Sistemul de asistenţă la parcare21Comutator frână22Sistemul Infotainment23Portul de încărcare USB24Sistemul Infotainment25OnStar26Panoul de bord27Încălzire scaune, şofer28–29–30Contactul31Sistemul de alarmă antifurt32Încălzire scaun, pasager33Volanul încălzit34–35–36–37Ştergătorul de lunetă
Page 246 of 263
244Informaţii pentru clientInformaţii pentru
clientInformaţii pentru client ...............244
Declaraţie de conformitate ......244
REACH .................................... 247
Confirmarea software-ului .......247
Mărci comerciale înregistrate ..250
Înregistrarea datelor despre au‐
tovehicul şi confidenţialitatea .....251
Dispozitive de înregistrare a evenimentelor ......................... 251
Identificarea prin frecvenţă radio (RFID) ..................................... 254Informaţii pentru client
Declaraţie de conformitate Sisteme de transmisie radio Acest autovehicul are sisteme care
transmit şi / sau primesc unde radio
conform Directivei 2014/53/UE.
Producătorii sistemelor enumerate
mai jos declară conformitatea cu
Directiva 2014/53/UE. Textul complet
al declaraţiei de conformitate UE pentru fiecare sistem este disponibil
la următoarea adresă de internet:
www.opel.com/conformity.
Importatorul este
Opel / Vauxhall, Bahnhofsplatz,
65423 Ruesselsheim am Main,
Germany.
Antenă
Laird
Daimlerring 31, 31135 Hildesheim,
Germany
Frecvenţa funcţionării: N/A
Randament maxim: N/A
Kathrein Automotive GmbHRoemerring 1, 31137 Hildesheim, Germania
Frecvenţa funcţionării: N/A
Randament maxim: N/A
Sistemul antidemaraj
Continental Automotive GmbH
Siemensstrasse 12, 93055
Regensburg, Germania
Frecvenţa funcţionării: 125 kHz
Semnal de ieşire maxim:
5,1 dBµA/m @ 10 m
Sistem Infotainment R 4.0 / Navi 4.0
LG Electronics
European Shared Service center
B.V., Krijgsman 1, 1186 DM
Amstelveen, The NetherlandsFrecvenţa func‐
ţionării (MHz)Randament
maxim (dBm)2.400,0 - 2.483,542.400,0 - 2.483,5135.725,0 - 5.850,013
Sistem Infotainment R300 BT
Humax Automotive Co. Ltd.
Page 253 of 263
Informaţii pentru client251iPhone®
, iPod ®
, iPod touch ®
, iPod
nano ®
, iPad ®
şi Siri ®
sunt mărci
comerciale înregistrate ale Apple Inc.Bluetooth SIG, Inc.
Bluetooth ®
este o marcă comercială
înregistrată a Bluetooth SIG, Inc.DivX, LLC
DivX ®
şi DivX Certified ®
sunt mărci
comerciale înregistrate ale DivX,
LLC.EnGIS Technologies, Inc.
BringGo ®
este o marcă comercială
înregistrată a EnGIS Technologies,
Inc.Google Inc.
Android™ şi Google Play™ Store
sunt mărci comerciale ale Google Inc.Stitcher Inc.
Stitcher™ este o marcă comercială a
Stitcher, Inc.Velcro Companies
Velcro ®
este o marcă comercială
înregistrată a Velcro Companies.Verband der Automobilindustrie e.V.
AdBlue ®
este o marcă comercială
înregistrată a VDA.Înregistrarea datelor
despre autovehicul şi
confidenţialitatea
Dispozitive de înregistrare a evenimentelor
În autovehicul sunt montate unităţi
electronice de control. Unităţile de
control procesează date primite de
senzorii vehiculului, de exemplu, sau
pe care le generează ele însele sau
pe care le schimbă între ele. Unele
unităţi de control sunt necesare
pentru funcţionarea în siguranţă a
vehiculului, altele vă asistă în timp ce conduceţi (sisteme de asistenţă
pentru şofer), iar altele furnizează
funcţii de confort sau infotainment.
Date de operare din vehicul
Unităţile de control procesează date
pentru operarea vehiculului.
Aceste date includ, de exemplu: ● Informaţii privind starea vehiculului (de ex. viteza de
rotaţie a roţii, viteza,temporizarea deplasării,
acceleraţia laterală, afişajul
„centuri de siguranţă fixate”),
● Condiţii ambiante (de ex. temperatură, senzor de ploaie,
senzor de distanţă).
Majoritatea acestor date sunt volatile
şi sunt procesate exclusiv în vehicul
şi nu în afara duratei de operare.
În plus, multe unităţi de control includ dispozitive de memorare a datelor
(între altele, cheia vehiculului).
Acestea sunt folosite pentru a permite
documentarea temporară sau
permanentă a informaţiilor referitoare
la starea vehiculului, solicitarea
componentelor, cerinţele de
întreţinere şi evenimentele şi erorile
tehnice.
Sunt memorate, de exemplu,
următoarele informaţii:
● Stările de operare a componentelor sistemului
(de ex. nivelul de umplere,
presiunea în anvelope, starea
bateriei),
Page 254 of 263
252Informaţii pentru client●Starea de încărcare a bateriei de
tensiune înaltă, autonomia
estimată (în cazul vehiculelor
electrice),
● Defecţiunile şi defectele componentelor importante ale
sistemului (de ex. lumini, frâne),
● Reacţiile sistemului în situaţii speciale de condus (de ex.
declanşarea unui airbag,
acţionarea sistemelor de control al stabilităţii),
● Informaţii privind evenimentele care avariază vehiculul.
În cazuri speciale (de ex. dacă
vehiculul a detectat o defecţiune),
poate fi necesară salvarea datelor
care altfel ar fi volatile.
Când folosiţi service-urile, datele de
operare salvate pot fi citite împreună
cu numărul de identificare a
autovehiculului şi pot fi folosite dacă
este necesar. Personalul care
lucrează pentru reţeaua de service
(de ex. garaje, producători) sau terţii
(de ex. servicii de dezmembrări) pot
citi datele din vehicul. Service-urileinclud servicii de reparaţii, procese de întreţinere, cazuri de garanţie şi
măsuri de asigurarea calităţii.
Datele se citesc în general prin
intermediul portului OBD (diagnoză la bord), prescris de legislaţie, din
vehicul. Datele de operare care au
fost citite documentează starea
tehnică a vehiculului sau a
componentelor individuale şi asistă
cu diagnoza defecţiunilor,
conformitatea cu obligaţiile de
garanţie şi îmbunătăţirea calităţii.
Aceste date, în special informaţiile privind solicitările asupra
componentelor, evenimentele
tehnice, erorile operatorilor şi alte
defecţiuni, sunt transmise către
producător atunci când este cazul, împreună cu numărul de identificare
a autovehiculului. Producătorul este
de asemenea supus responsabilităţii
în privinţa produsului. Producătorul
poate avea de asemenea nevoie de
datele de operare de la vehicule
pentru rechemările produsului.
Memoriile defecte ale vehiculului pot
fi resetate de o companie de service
la realizarea service-ului sau a
reparaţiilor.Funcţii de confort şi infotainment
Setările de confort şi setările
personalizate se pot memora în
vehicul şi se pot schimba oricând.
În funcţie de nivelul de echipare
respectiv, acestea includ
● Setările de poziţie ale scaunului şi volanului,
● Setările şasiului şi ale sistemului de aer condiţionat,
● Setările personalizate, ca de exemplu iluminatul interior.
Vă puteţi introduce datele proprii în
funcţiile infotainment pentru vehicul,
ca parte a funcţiilor selectate.
În funcţie de nivelul de echipare
respectiv, acestea includ
● Date multimedia, ca de exemplu muzică, videoclipuri sau fotografiipentru redarea într-un sistem
multimedia integrat,
● Datele agendei pentru utilizarea cu un sistem hands-free integrat
sau un sistem de navigaţie
integrat,
