OPEL ADAM 2018.5 Omaniku käsiraamat (in Estonian)

Sõiduki hooldamine179süvenditesse ja pingutage
plastikust kinnitusmutrit pakiruumi seest. Tõmmake rõngastihend
lambi korpuses süvendi peale.
Sulgeda kate ja fikseerida oma
kohale.

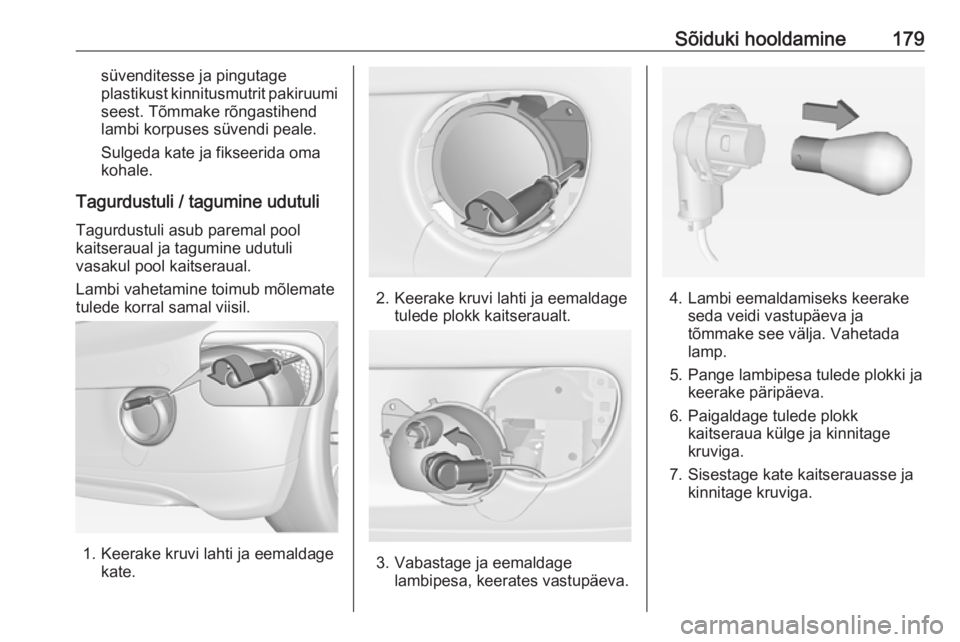

Tagurdustuli / tagumine udutuli Tagurdustuli asub paremal pool
kaitseraual ja tagumine udutuli
vasakul pool kaitseraual.
Lambi vahetamine toimub mõlemate
tulede korral samal viisil.
1. Keerake kruvi lahti ja eemaldage kate.
2. Keerake kruvi lahti ja eemaldagetulede plokk kaitseraualt.
3. Vabastage ja eemaldage lambipesa, keerates vastupäeva.
4. Lambi eemaldamiseks keerakeseda veidi vastupäeva ja
tõmmake see välja. Vahetada
lamp.
5. Pange lambipesa tulede plokki ja keerake päripäeva.
6. Paigaldage tulede plokk kaitseraua külge ja kinnitage
kruviga.
7. Sisestage kate kaitserauasse ja kinnitage kruviga.

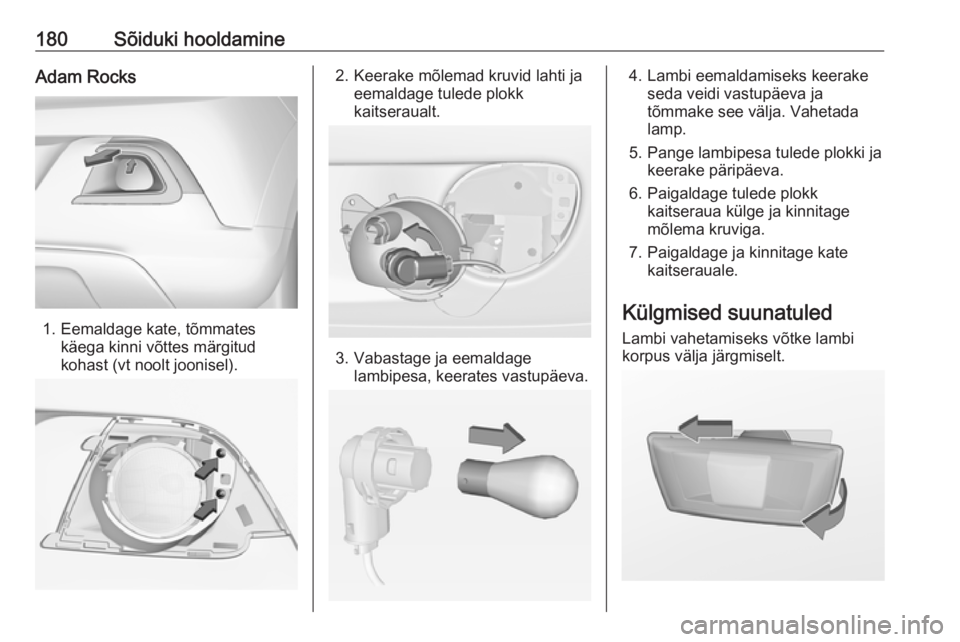

180Sõiduki hooldamineAdam Rocks
1. Eemaldage kate, tõmmateskäega kinni võttes märgitud
kohast (vt noolt joonisel).
2. Keerake mõlemad kruvid lahti ja eemaldage tulede plokk
kaitseraualt.
3. Vabastage ja eemaldage lambipesa, keerates vastupäeva.
4. Lambi eemaldamiseks keerakeseda veidi vastupäeva ja
tõmmake see välja. Vahetada
lamp.
5. Pange lambipesa tulede plokki ja keerake päripäeva.
6. Paigaldage tulede plokk kaitseraua külge ja kinnitage
mõlema kruviga.
7. Paigaldage ja kinnitage kate kaitserauale.
Külgmised suunatuled Lambi vahetamiseks võtke lambi
korpus välja järgmiselt.

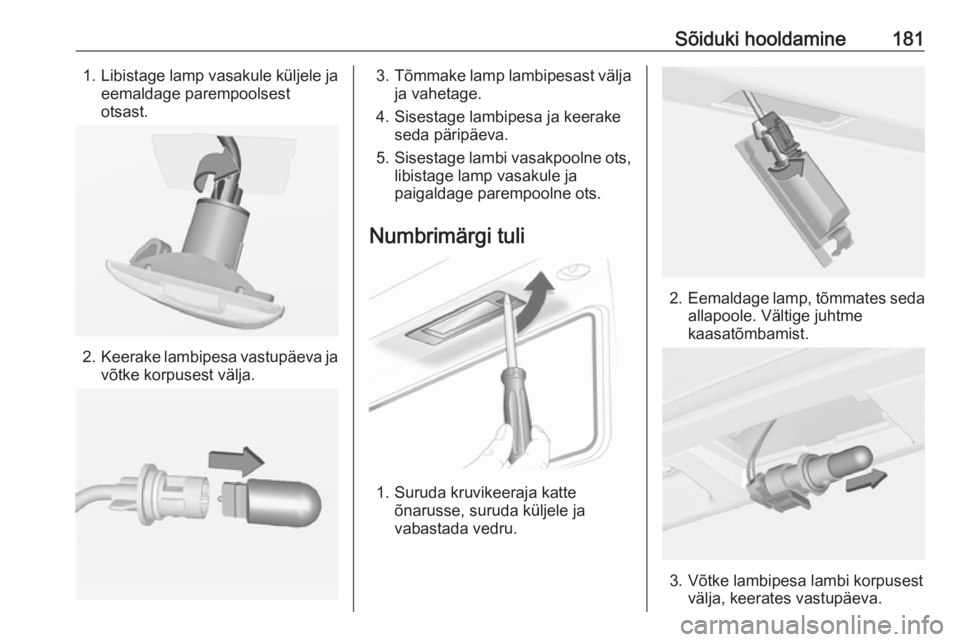

Sõiduki hooldamine1811.Libistage lamp vasakule küljele ja
eemaldage parempoolsest
otsast.
2. Keerake lambipesa vastupäeva ja
võtke korpusest välja.
3. Tõmmake lamp lambipesast välja
ja vahetage.
4. Sisestage lambipesa ja keerake seda päripäeva.
5. Sisestage lambi vasakpoolne ots,
libistage lamp vasakule ja
paigaldage parempoolne ots.
Numbrimärgi tuli
1. Suruda kruvikeeraja katte õnarusse, suruda küljele ja
vabastada vedru.
2. Eemaldage lamp, tõmmates seda
allapoole. Vältige juhtme
kaasatõmbamist.
3. Võtke lambipesa lambi korpusest välja, keerates vastupäeva.

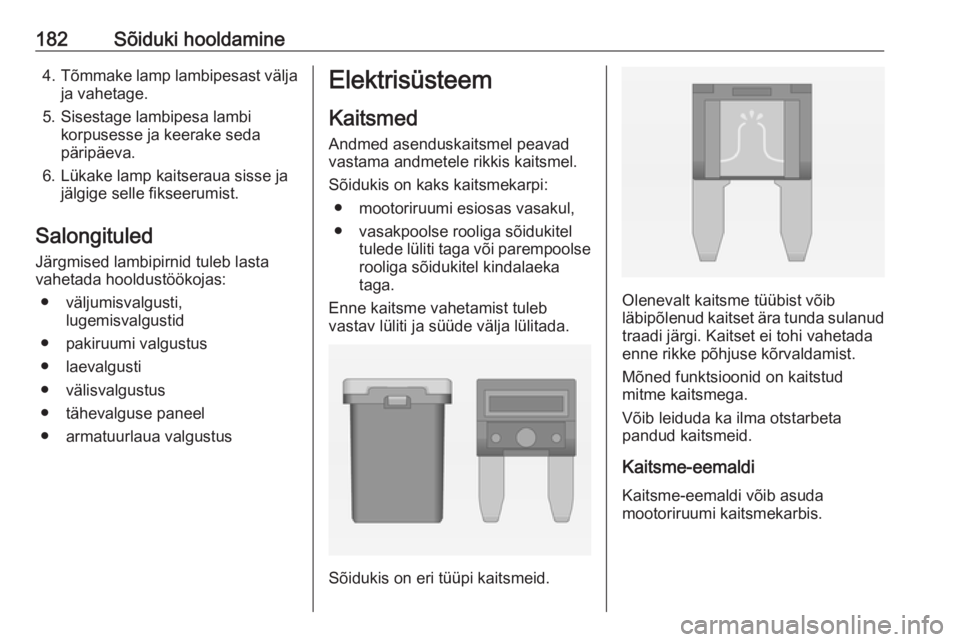

182Sõiduki hooldamine4.Tõmmake lamp lambipesast välja
ja vahetage.
5. Sisestage lambipesa lambi korpusesse ja keerake seda
päripäeva.
6. Lükake lamp kaitseraua sisse ja jälgige selle fikseerumist.
Salongituled
Järgmised lambipirnid tuleb lasta
vahetada hooldustöökojas:
● väljumisvalgusti, lugemisvalgustid
● pakiruumi valgustus
● laevalgusti
● välisvalgustus
● tähevalguse paneel
● armatuurlaua valgustusElektrisüsteem
Kaitsmed Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Sõidukis on kaks kaitsmekarpi: ● mootoriruumi esiosas vasakul,
● vasakpoolse rooliga sõidukitel tulede lüliti taga või parempoolse
rooliga sõidukitel kindalaeka
taga.
Enne kaitsme vahetamist tuleb
vastav lüliti ja süüde välja lülitada.
Sõidukis on eri tüüpi kaitsmeid.
Olenevalt kaitsme tüübist võib
läbipõlenud kaitset ära tunda sulanud traadi järgi. Kaitset ei tohi vahetada
enne rikke põhjuse kõrvaldamist.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.
Kaitsme-eemaldi Kaitsme-eemaldi võib asuda
mootoriruumi kaitsmekarbis.

Sõiduki hooldamine183

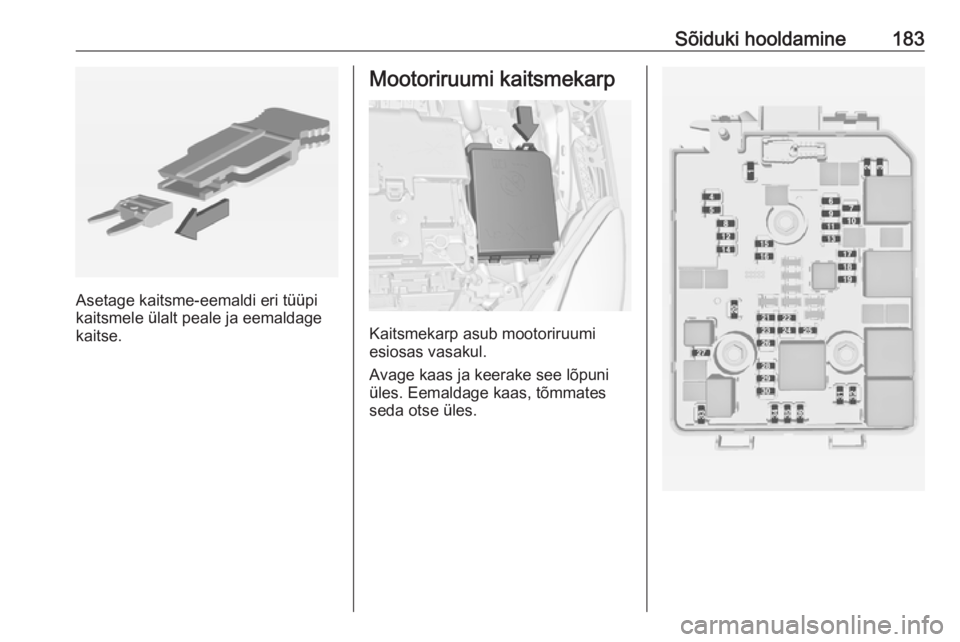

Asetage kaitsme-eemaldi eri tüüpi
kaitsmele ülalt peale ja eemaldage
kaitse.
Mootoriruumi kaitsmekarp
Kaitsmekarp asub mootoriruumi
esiosas vasakul.
Avage kaas ja keerake see lõpuni
üles. Eemaldage kaas, tõmmates
seda otse üles.

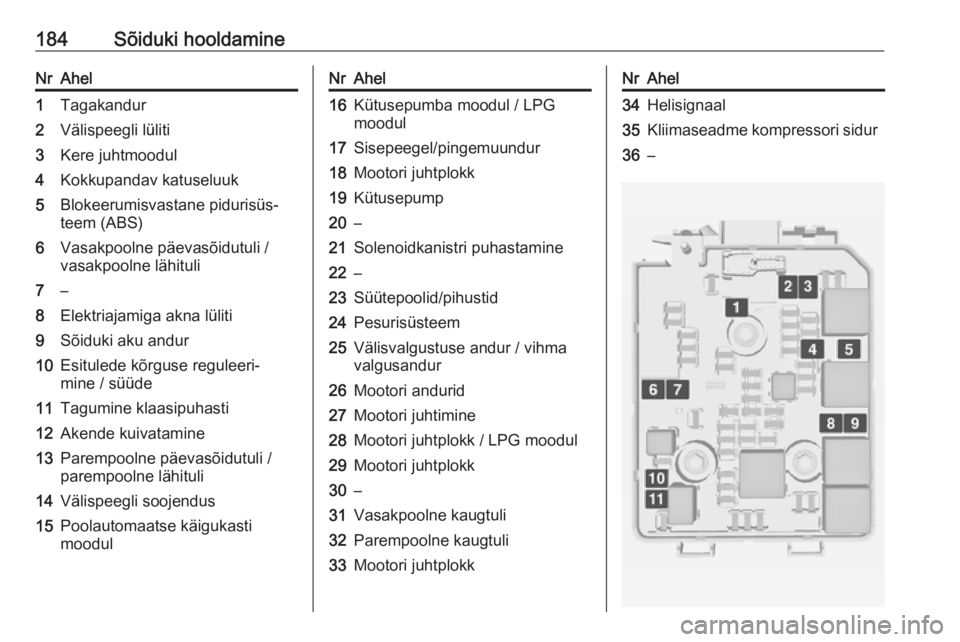

184Sõiduki hooldamineNrAhel1Tagakandur2Välispeegli lüliti3Kere juhtmoodul4Kokkupandav katuseluuk5Blokeerumisvastane pidurisüs‐
teem (ABS)6Vasakpoolne päevasõidutuli /
vasakpoolne lähituli7–8Elektriajamiga akna lüliti9Sõiduki aku andur10Esitulede kõrguse reguleeri‐
mine / süüde11Tagumine klaasipuhasti12Akende kuivatamine13Parempoolne päevasõidutuli /
parempoolne lähituli14Välispeegli soojendus15Poolautomaatse käigukasti
moodulNrAhel16Kütusepumba moodul / LPG
moodul17Sisepeegel/pingemuundur18Mootori juhtplokk19Kütusepump20–21Solenoidkanistri puhastamine22–23Süütepoolid/pihustid24Pesurisüsteem25Välisvalgustuse andur / vihma
valgusandur26Mootori andurid27Mootori juhtimine28Mootori juhtplokk / LPG moodul29Mootori juhtplokk30–31Vasakpoolne kaugtuli32Parempoolne kaugtuli33Mootori juhtplokkNrAhel34Helisignaal35Kliimaseadme kompressori sidur36–

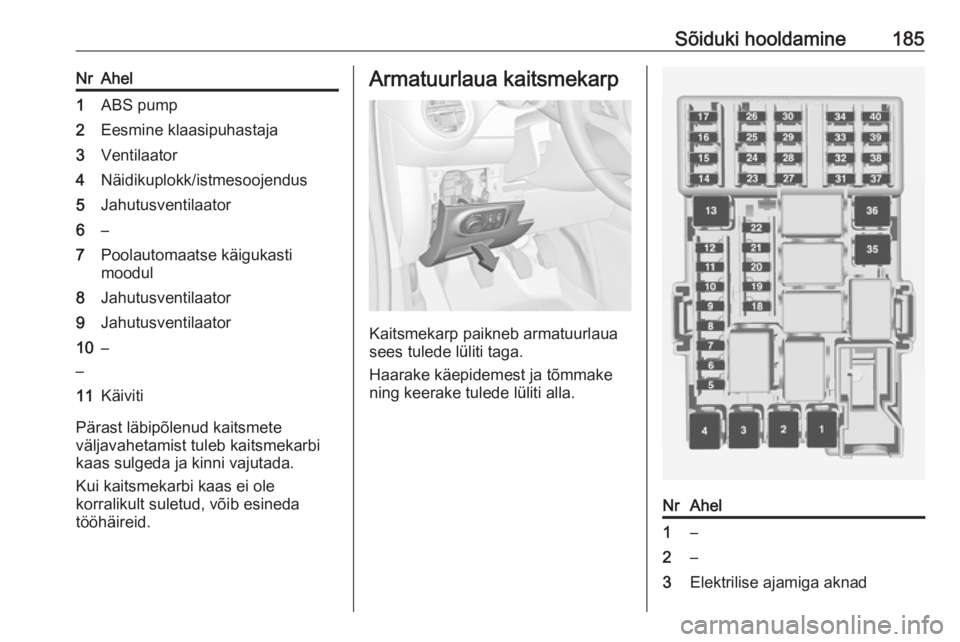

Sõiduki hooldamine185NrAhel1ABS pump2Eesmine klaasipuhastaja3Ventilaator4Näidikuplokk/istmesoojendus5Jahutusventilaator6–7Poolautomaatse käigukastimoodul8Jahutusventilaator9Jahutusventilaator10
––11Käiviti
Pärast läbipõlenud kaitsmete
väljavahetamist tuleb kaitsmekarbi
kaas sulgeda ja kinni vajutada.
Kui kaitsmekarbi kaas ei ole
korralikult suletud, võib esineda
tööhäireid.
Armatuurlaua kaitsmekarp
Kaitsmekarp paikneb armatuurlaua
sees tulede lüliti taga.
Haarake käepidemest ja tõmmake ning keerake tulede lüliti alla.

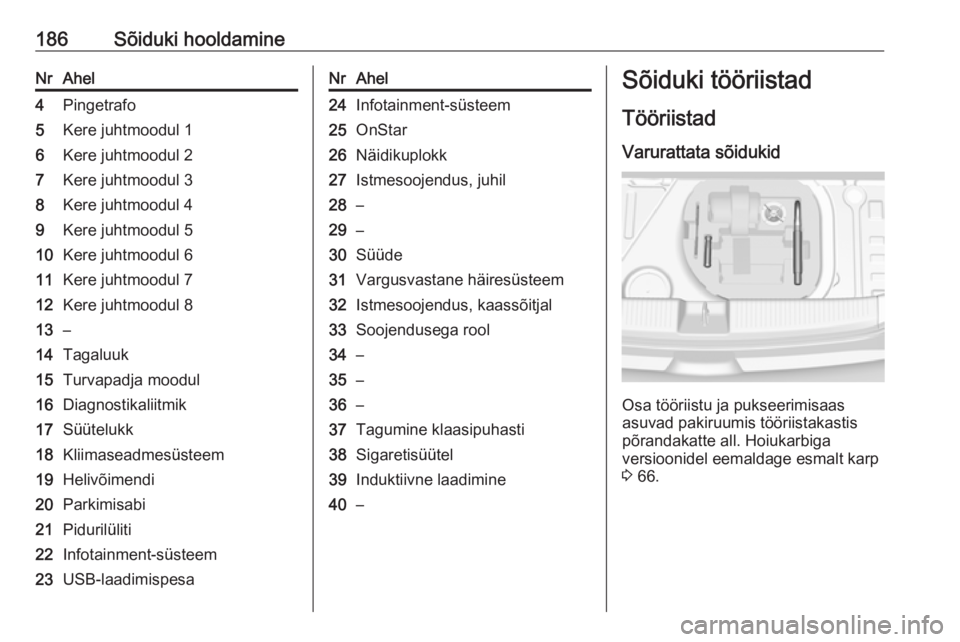

NrAhel1–2–3Elektrilise ajamiga aknad

186Sõiduki hooldamineNrAhel4Pingetrafo5Kere juhtmoodul 16Kere juhtmoodul 27Kere juhtmoodul 38Kere juhtmoodul 49Kere juhtmoodul 510Kere juhtmoodul 611Kere juhtmoodul 712Kere juhtmoodul 813–14Tagaluuk15Turvapadja moodul16Diagnostikaliitmik17Süütelukk18Kliimaseadmesüsteem19Helivõimendi20Parkimisabi21Pidurilüliti22Infotainment-süsteem23USB-laadimispesaNrAhel24Infotainment-süsteem25OnStar26Näidikuplokk27Istmesoojendus, juhil28–29–30Süüde31Vargusvastane häiresüsteem32Istmesoojendus, kaassõitjal33Soojendusega rool34–35–36–37Tagumine klaasipuhasti38Sigaretisüütel39Induktiivne laadimine40–Sõiduki tööriistadTööriistad
Varurattata sõidukid
Osa tööriistu ja pukseerimisaas
asuvad pakiruumis tööriistakastis
põrandakatte all. Hoiukarbiga
versioonidel eemaldage esmalt karp
3 66.

Sõiduki hooldamine187

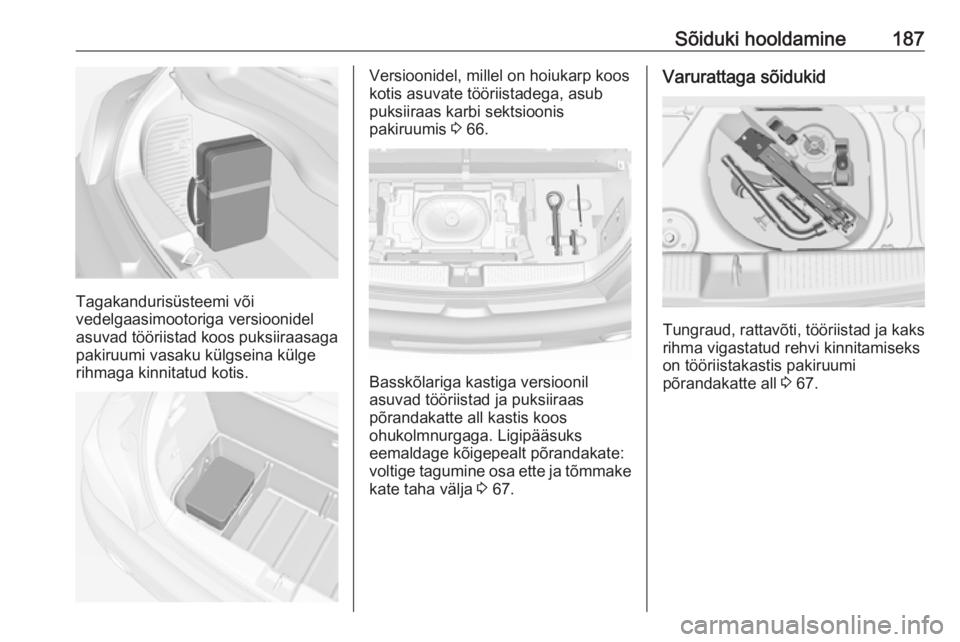

Tagakandurisüsteemi või
vedelgaasimootoriga versioonidel
asuvad tööriistad koos puksiiraasaga pakiruumi vasaku külgseina külge
rihmaga kinnitatud kotis.
Versioonidel, millel on hoiukarp koos
kotis asuvate tööriistadega, asub
puksiiraas karbi sektsioonis
pakiruumis 3 66.
Basskõlariga kastiga versioonil
asuvad tööriistad ja puksiiraas
põrandakatte all kastis koos
ohukolmnurgaga. Ligipääsuks
eemaldage kõigepealt põrandakate:
voltige tagumine osa ette ja tõmmake kate taha välja 3 67.
Varurattaga sõidukid
Tungraud, rattavõti, tööriistad ja kaks
rihma vigastatud rehvi kinnitamiseks
on tööriistakastis pakiruumi
põrandakatte all 3 67.

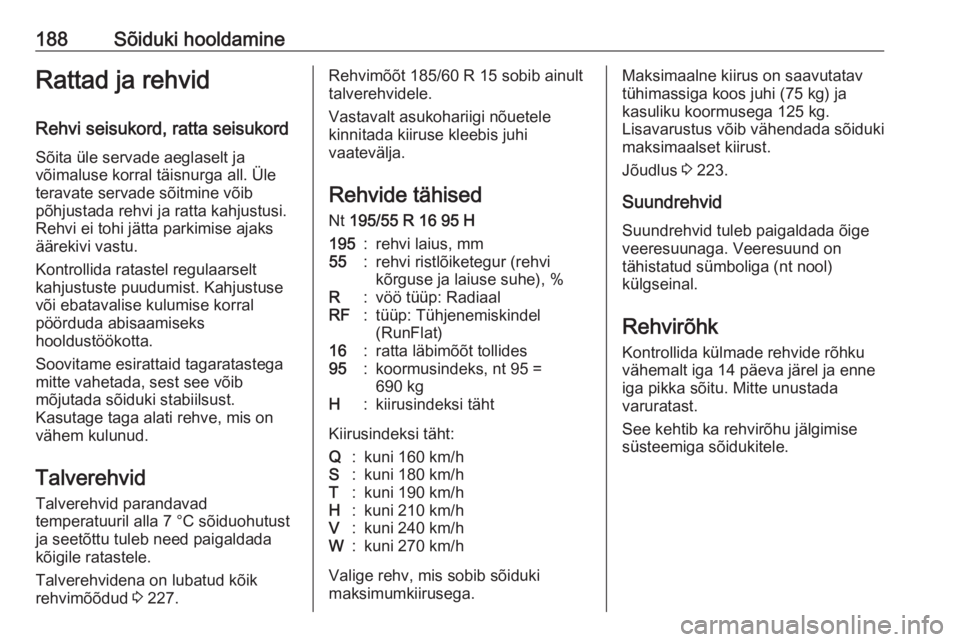

188Sõiduki hooldamineRattad ja rehvidRehvi seisukord, ratta seisukord
Sõita üle servade aeglaselt ja
võimaluse korral täisnurga all. Üle
teravate servade sõitmine võib
põhjustada rehvi ja ratta kahjustusi.
Rehvi ei tohi jätta parkimise ajaks
äärekivi vastu.
Kontrollida ratastel regulaarselt
kahjustuste puudumist. Kahjustuse
või ebatavalise kulumise korral
pöörduda abisaamiseks
hooldustöökotta.
Soovitame esirattaid tagaratastega
mitte vahetada, sest see võib
mõjutada sõiduki stabiilsust.
Kasutage taga alati rehve, mis on
vähem kulunud.
Talverehvid
Talverehvid parandavad
temperatuuril alla 7 °C sõiduohutust ja seetõttu tuleb need paigaldada
kõigile ratastele.
Talverehvidena on lubatud kõik
rehvimõõdud 3 227.Rehvimõõt 185/60 R 15 sobib ainult
talverehvidele.
Vastavalt asukohariigi nõuetele
kinnitada kiiruse kleebis juhi
vaatevälja.
Rehvide tähised
Nt 195/55 R 16 95 H195:rehvi laius, mm55:rehvi ristlõiketegur (rehvi
kõrguse ja laiuse suhe), %R:vöö tüüp: RadiaalRF:tüüp: Tühjenemiskindel
(RunFlat)16:ratta läbimõõt tollides95:koormusindeks, nt 95 =
690 kgH:kiirusindeksi täht
Kiirusindeksi täht:
Q:kuni 160 km/hS:kuni 180 km/hT:kuni 190 km/hH:kuni 210 km/hV:kuni 240 km/hW:kuni 270 km/h
Valige rehv, mis sobib sõiduki maksimumkiirusega.
Maksimaalne kiirus on saavutatav
tühimassiga koos juhi (75 kg) ja
kasuliku koormusega 125 kg.
Lisavarustus võib vähendada sõiduki
maksimaalset kiirust.
Jõudlus 3 223.
Suundrehvid
Suundrehvid tuleb paigaldada õige
veeresuunaga. Veeresuund on
tähistatud sümboliga (nt nool)
külgseinal.
Rehvirõhk
Kontrollida külmade rehvide rõhku
vähemalt iga 14 päeva järel ja enne
iga pikka sõitu. Mitte unustada
varuratast.
See kehtib ka rehvirõhu jälgimise
süsteemiga sõidukitele.
