OPEL ADAM 2018.5 Používateľská príručka (in Slovak)

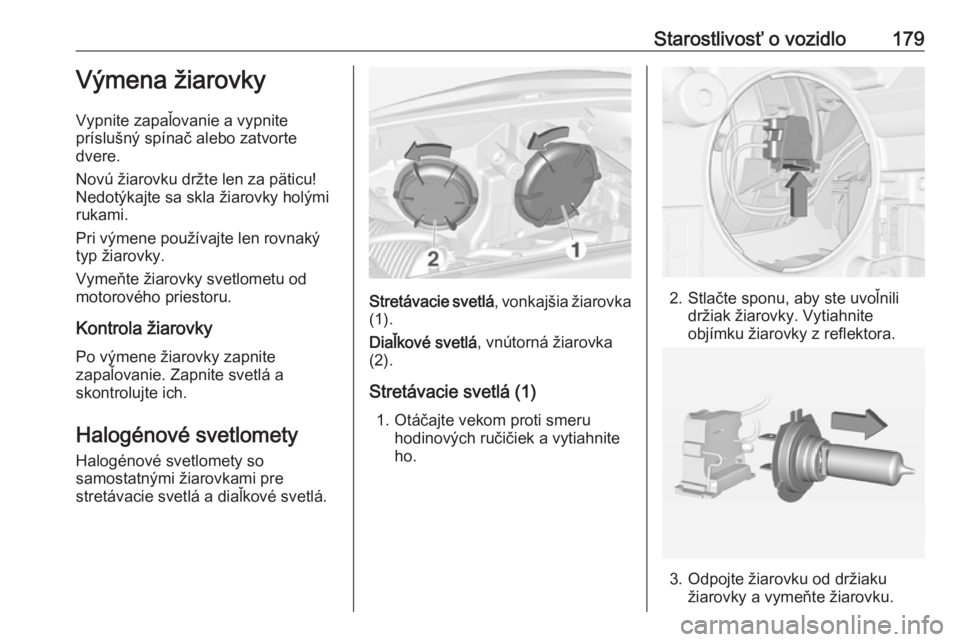

Starostlivosť o vozidlo179Výmena žiarovky
Vypnite zapaľovanie a vypnite
príslušný spínač alebo zatvorte
dvere.
Novú žiarovku držte len za päticu!
Nedotýkajte sa skla žiarovky holými
rukami.
Pri výmene používajte len rovnaký
typ žiarovky.
Vymeňte žiarovky svetlometu od motorového priestoru.
Kontrola žiarovky
Po výmene žiarovky zapnite
zapaľovanie. Zapnite svetlá a
skontrolujte ich.
Halogénové svetlometyHalogénové svetlomety so
samostatnými žiarovkami pre
stretávacie svetlá a diaľkové svetlá.
Stretávacie svetlá , vonkajšia žiarovka
(1).
Diaľkové svetlá , vnútorná žiarovka
(2).
Stretávacie svetlá (1) 1. Otáčajte vekom proti smeru hodinových ručičiek a vytiahnite
ho.2. Stlačte sponu, aby ste uvoľnili držiak žiarovky. Vytiahnite
objímku žiarovky z reflektora.
3. Odpojte žiarovku od držiaku žiarovky a vymeňte žiarovku.

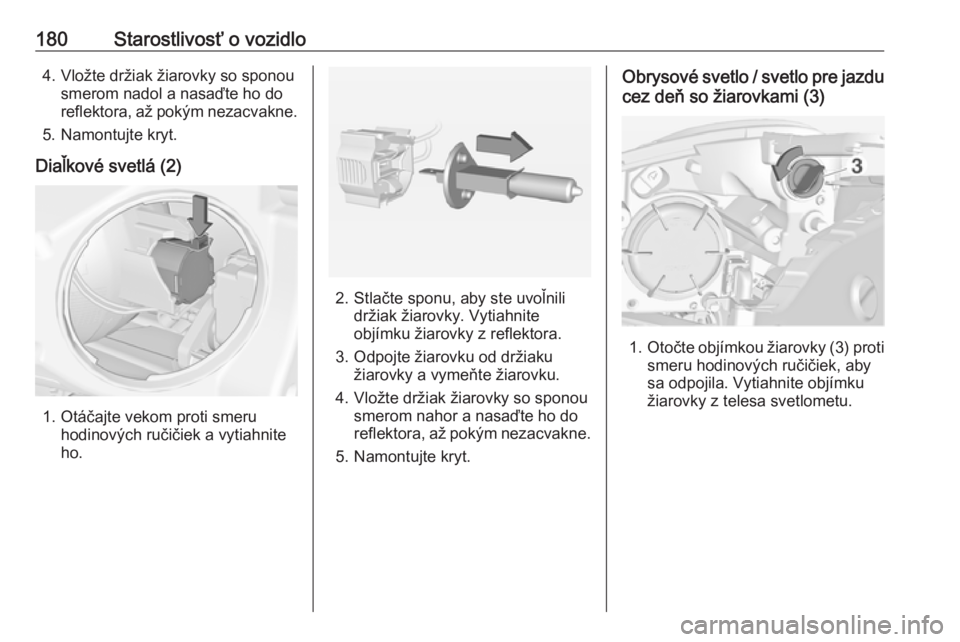

180Starostlivosť o vozidlo4. Vložte držiak žiarovky so sponousmerom nadol a nasaďte ho do
reflektora, až pokým nezacvakne.
5. Namontujte kryt.
Diaľkové svetlá (2)
1. Otáčajte vekom proti smeru hodinových ručičiek a vytiahnite
ho.
2. Stlačte sponu, aby ste uvoľnili držiak žiarovky. Vytiahnite
objímku žiarovky z reflektora.
3. Odpojte žiarovku od držiaku žiarovky a vymeňte žiarovku.
4. Vložte držiak žiarovky so sponou smerom nahor a nasaďte ho do
reflektora, až pokým nezacvakne.
5. Namontujte kryt.
Obrysové svetlo / svetlo pre jazdu
cez deň so žiarovkami (3)
1. Otočte objímkou žiarovky (3) proti
smeru hodinových ručičiek, aby
sa odpojila. Vytiahnite objímku
žiarovky z telesa svetlometu.

Starostlivosť o vozidlo181

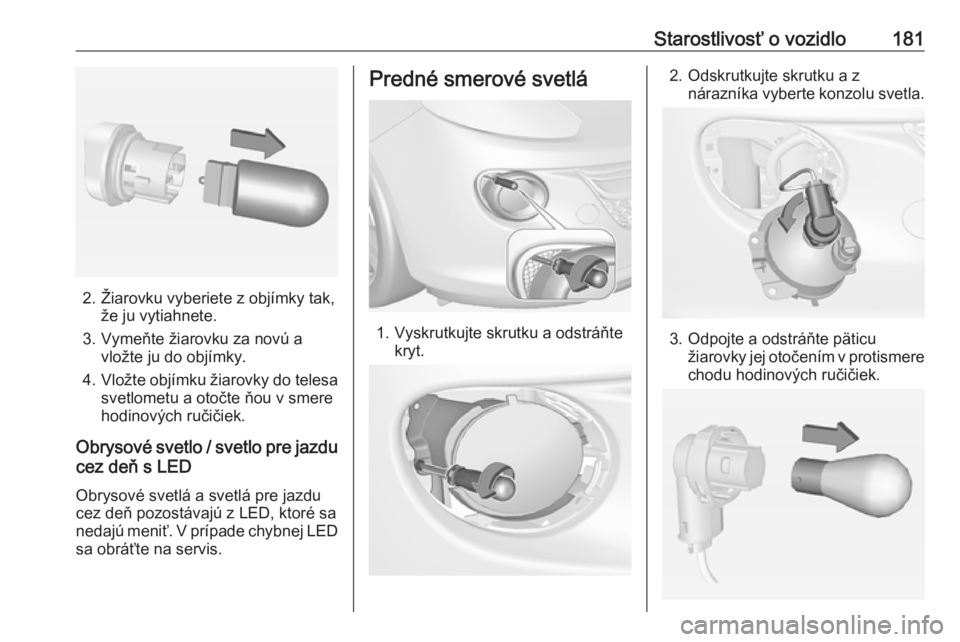

2. Žiarovku vyberiete z objímky tak,že ju vytiahnete.
3. Vymeňte žiarovku za novú a vložte ju do objímky.
4. Vložte objímku žiarovky do telesa
svetlometu a otočte ňou v smere hodinových ručičiek.
Obrysové svetlo / svetlo pre jazdu
cez deň s LED
Obrysové svetlá a svetlá pre jazdu
cez deň pozostávajú z LED, ktoré sa
nedajú meniť. V prípade chybnej LED
sa obráťte na servis.
Predné smerové svetlá
1. Vyskrutkujte skrutku a odstráňte kryt.
2. Odskrutkujte skrutku a znárazníka vyberte konzolu svetla.
3. Odpojte a odstráňte päticužiarovky jej otočením v protismere
chodu hodinových ručičiek.

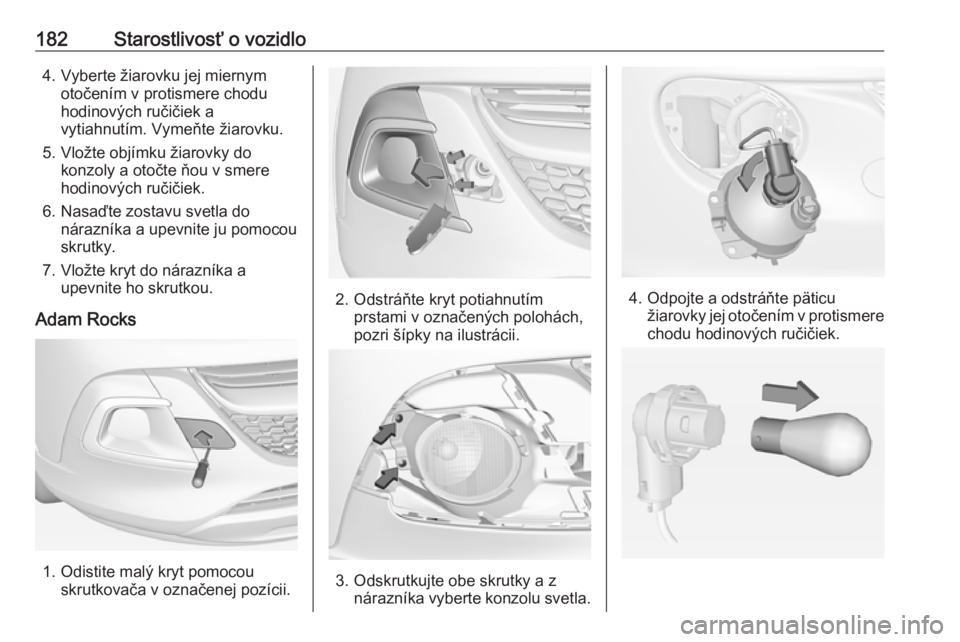

182Starostlivosť o vozidlo4. Vyberte žiarovku jej miernymotočením v protismere chodu
hodinových ručičiek a
vytiahnutím. Vymeňte žiarovku.
5. Vložte objímku žiarovky do konzoly a otočte ňou v smere
hodinových ručičiek.
6. Nasaďte zostavu svetla do nárazníka a upevnite ju pomocou
skrutky.
7. Vložte kryt do nárazníka a upevnite ho skrutkou.
Adam Rocks
1. Odistite malý kryt pomocou skrutkovača v označenej pozícii.
2. Odstráňte kryt potiahnutímprstami v označených polohách,
pozri šípky na ilustrácii.
3. Odskrutkujte obe skrutky a z nárazníka vyberte konzolu svetla.
4. Odpojte a odstráňte päticužiarovky jej otočením v protismere
chodu hodinových ručičiek.

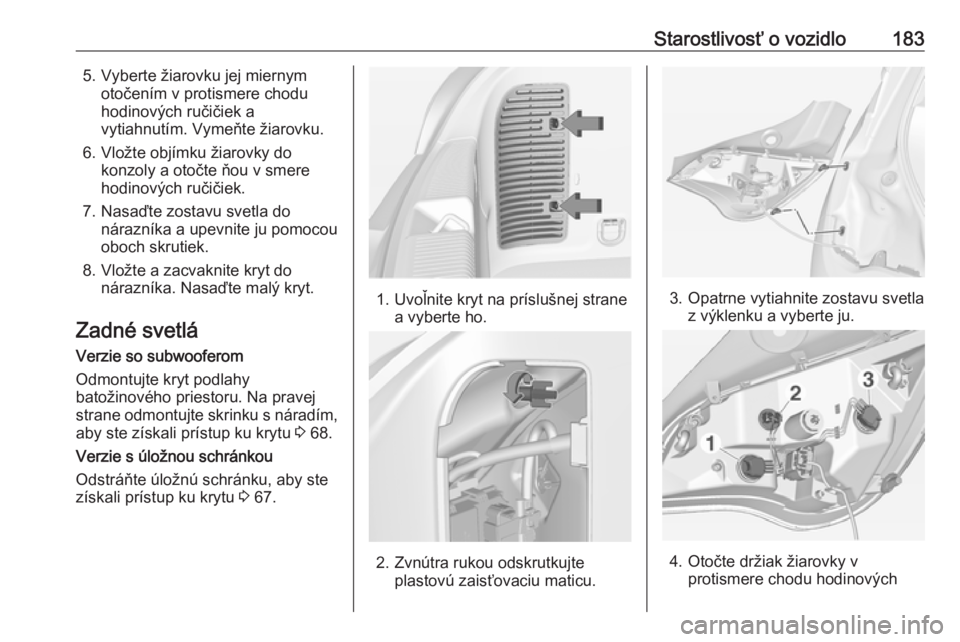

Starostlivosť o vozidlo1835. Vyberte žiarovku jej miernymotočením v protismere chodu
hodinových ručičiek a
vytiahnutím. Vymeňte žiarovku.
6. Vložte objímku žiarovky do konzoly a otočte ňou v smere
hodinových ručičiek.
7. Nasaďte zostavu svetla do nárazníka a upevnite ju pomocouoboch skrutiek.
8. Vložte a zacvaknite kryt do nárazníka. Nasaďte malý kryt.
Zadné svetlá
Verzie so subwooferom
Odmontujte kryt podlahy
batožinového priestoru. Na pravej strane odmontujte skrinku s náradím,
aby ste získali prístup ku krytu 3 68.
Verzie s úložnou schránkou
Odstráňte úložnú schránku, aby ste získali prístup ku krytu 3 67.
1. Uvoľnite kryt na príslušnej strane
a vyberte ho.
2. Zvnútra rukou odskrutkujteplastovú zaisťovaciu maticu.
3. Opatrne vytiahnite zostavu svetlaz výklenku a vyberte ju.
4. Otočte držiak žiarovky v protismere chodu hodinových

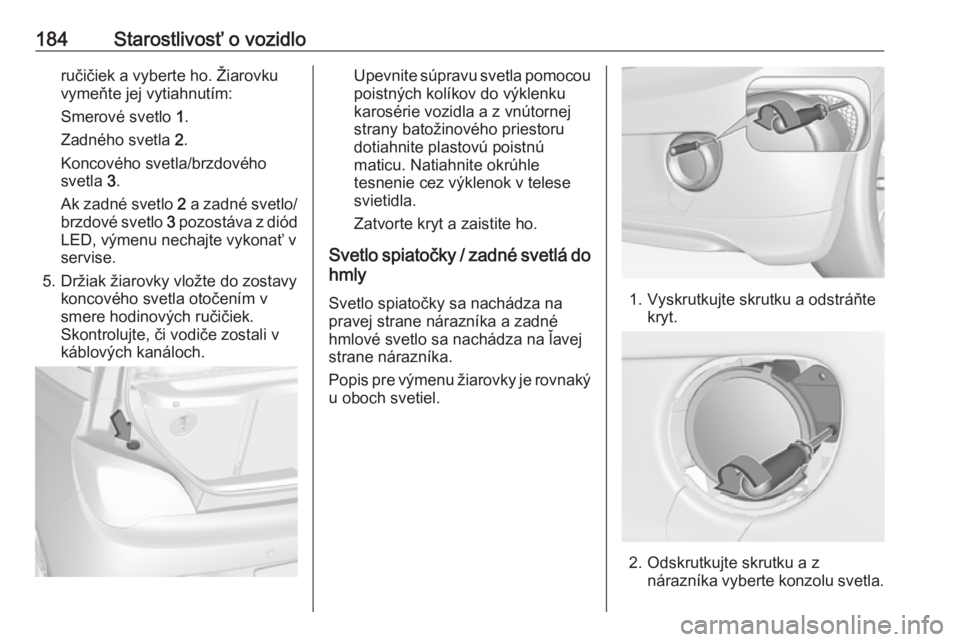

184Starostlivosť o vozidloručičiek a vyberte ho. Žiarovku
vymeňte jej vytiahnutím:
Smerové svetlo 1.
Zadného svetla 2.
Koncového svetla/brzdového
svetla 3.
Ak zadné svetlo 2 a zadné svetlo/
brzdové svetlo 3 pozostáva z diód
LED, výmenu nechajte vykonať v
servise.
5. Držiak žiarovky vložte do zostavy koncového svetla otočením v
smere hodinových ručičiek.
Skontrolujte, či vodiče zostali v
káblových kanáloch.Upevnite súpravu svetla pomocou poistných kolíkov do výklenku
karosérie vozidla a z vnútornej
strany batožinového priestoru
dotiahnite plastovú poistnú
maticu. Natiahnite okrúhle
tesnenie cez výklenok v telese
svietidla.
Zatvorte kryt a zaistite ho.
Svetlo spiatočky / zadné svetlá do
hmly
Svetlo spiatočky sa nachádza na
pravej strane nárazníka a zadné
hmlové svetlo sa nachádza na ľavej
strane nárazníka.
Popis pre výmenu žiarovky je rovnaký u oboch svetiel.
1. Vyskrutkujte skrutku a odstráňte kryt.
2. Odskrutkujte skrutku a z nárazníka vyberte konzolu svetla.

Starostlivosť o vozidlo185

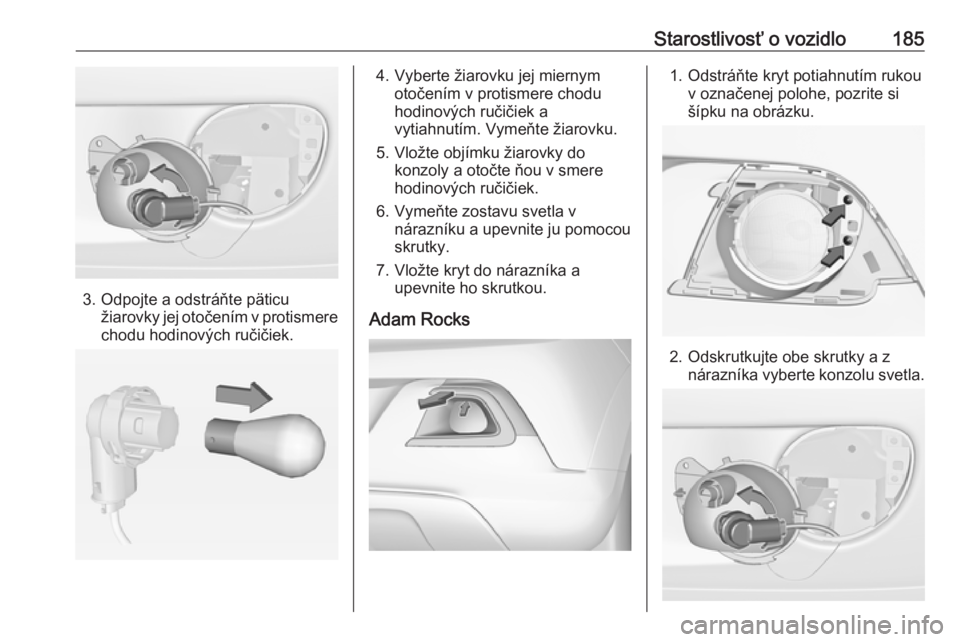

3. Odpojte a odstráňte päticužiarovky jej otočením v protismere
chodu hodinových ručičiek.
4. Vyberte žiarovku jej miernym otočením v protismere chodu
hodinových ručičiek a
vytiahnutím. Vymeňte žiarovku.
5. Vložte objímku žiarovky do konzoly a otočte ňou v smere
hodinových ručičiek.
6. Vymeňte zostavu svetla v nárazníku a upevnite ju pomocou
skrutky.
7. Vložte kryt do nárazníka a upevnite ho skrutkou.
Adam Rocks1. Odstráňte kryt potiahnutím rukou v označenej polohe, pozrite si
šípku na obrázku.
2. Odskrutkujte obe skrutky a z nárazníka vyberte konzolu svetla.

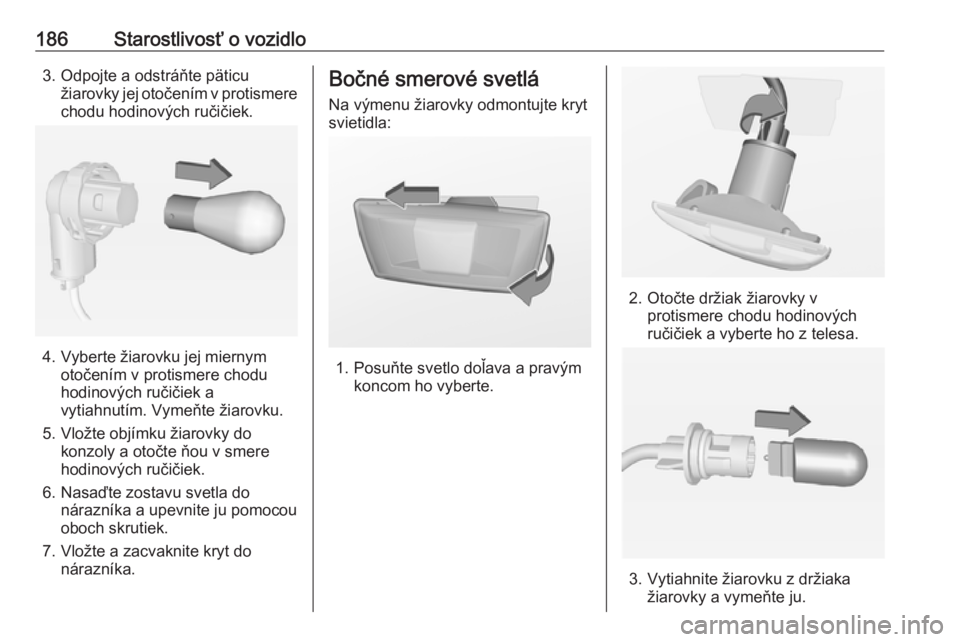

186Starostlivosť o vozidlo3. Odpojte a odstráňte päticužiarovky jej otočením v protismerechodu hodinových ručičiek.
4. Vyberte žiarovku jej miernym otočením v protismere chodu
hodinových ručičiek a
vytiahnutím. Vymeňte žiarovku.
5. Vložte objímku žiarovky do konzoly a otočte ňou v smere
hodinových ručičiek.
6. Nasaďte zostavu svetla do nárazníka a upevnite ju pomocou
oboch skrutiek.
7. Vložte a zacvaknite kryt do nárazníka.
Bočné smerové svetlá
Na výmenu žiarovky odmontujte kryt
svietidla:
1. Posuňte svetlo doľava a pravým koncom ho vyberte.
2. Otočte držiak žiarovky vprotismere chodu hodinových
ručičiek a vyberte ho z telesa.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.

Starostlivosť o vozidlo1874. Vložte držiak žiarovky a otočtením v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, posuňte
svetlo doľava a vložte pravý
koniec.

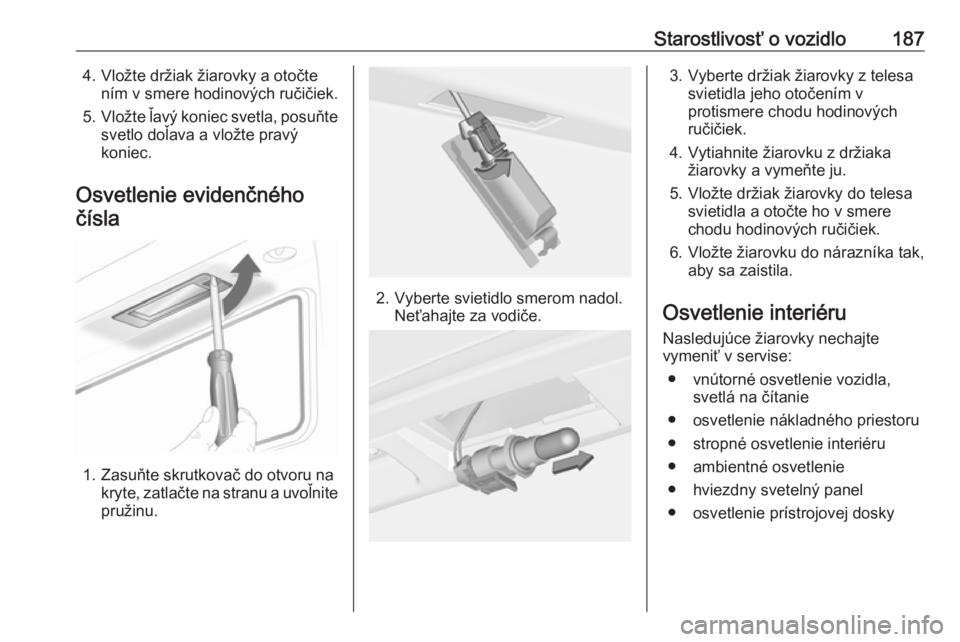

Osvetlenie evidenčného čísla
1. Zasuňte skrutkovač do otvoru na kryte, zatlačte na stranu a uvoľnite
pružinu.
2. Vyberte svietidlo smerom nadol. Neťahajte za vodiče.
3. Vyberte držiak žiarovky z telesa svietidla jeho otočením v
protismere chodu hodinových
ručičiek.
4. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
5. Vložte držiak žiarovky do telesa svietidla a otočte ho v smere
chodu hodinových ručičiek.
6. Vložte žiarovku do nárazníka tak, aby sa zaistila.
Osvetlenie interiéru Nasledujúce žiarovky nechajte
vymeniť v servise:
● vnútorné osvetlenie vozidla, svetlá na čítanie
● osvetlenie nákladného priestoru
● stropné osvetlenie interiéru
● ambientné osvetlenie
● hviezdny svetelný panel
● osvetlenie prístrojovej dosky

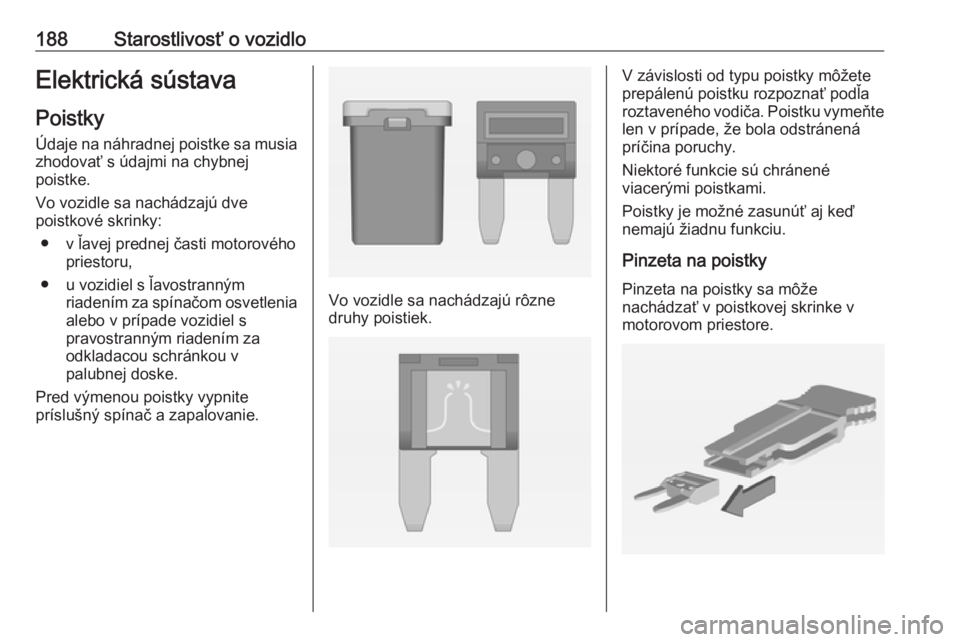

188Starostlivosť o vozidloElektrická sústava
Poistky Údaje na náhradnej poistke sa musiazhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú dve
poistkové skrinky:
● v ľavej prednej časti motorového priestoru,
● u vozidiel s ľavostranným riadením za spínačom osvetlenia
alebo v prípade vozidiel s
pravostranným riadením za
odkladacou schránkou v
palubnej doske.
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Vo vozidle sa nachádzajú rôzne
druhy poistiek.
V závislosti od typu poistky môžete
prepálenú poistku rozpoznať podľa
roztaveného vodiča. Poistku vymeňte len v prípade, že bola odstránená
príčina poruchy.
Niektoré funkcie sú chránené
viacerými poistkami.
Poistky je možné zasunúť aj keď
nemajú žiadnu funkciu.
Pinzeta na poistky Pinzeta na poistky sa môže
nachádzať v poistkovej skrinke v
motorovom priestore.
