OPEL ADAM 2018.5 Priručnik za vlasnika (in Croatian)

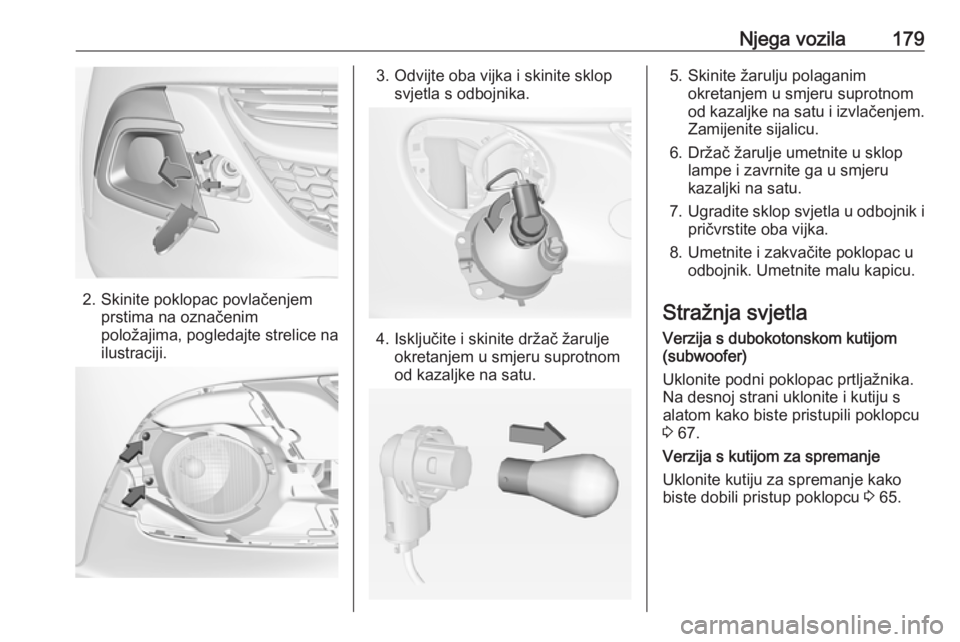

Njega vozila179
2. Skinite poklopac povlačenjemprstima na označenim
položajima, pogledajte strelice na
ilustraciji.
3. Odvijte oba vijka i skinite sklop svjetla s odbojnika.
4. Isključite i skinite držač žarulje okretanjem u smjeru suprotnom
od kazaljke na satu.
5. Skinite žarulju polaganim okretanjem u smjeru suprotnom
od kazaljke na satu i izvlačenjem. Zamijenite sijalicu.
6. Držač žarulje umetnite u sklop lampe i zavrnite ga u smjeru
kazaljki na satu.
7. Ugradite sklop svjetla u odbojnik i
pričvrstite oba vijka.
8. Umetnite i zakvačite poklopac u odbojnik. Umetnite malu kapicu.
Stražnja svjetla
Verzija s dubokotonskom kutijom
(subwoofer)
Uklonite podni poklopac prtljažnika. Na desnoj strani uklonite i kutiju s
alatom kako biste pristupili poklopcu
3 67.
Verzija s kutijom za spremanje
Uklonite kutiju za spremanje kako
biste dobili pristup poklopcu 3 65.

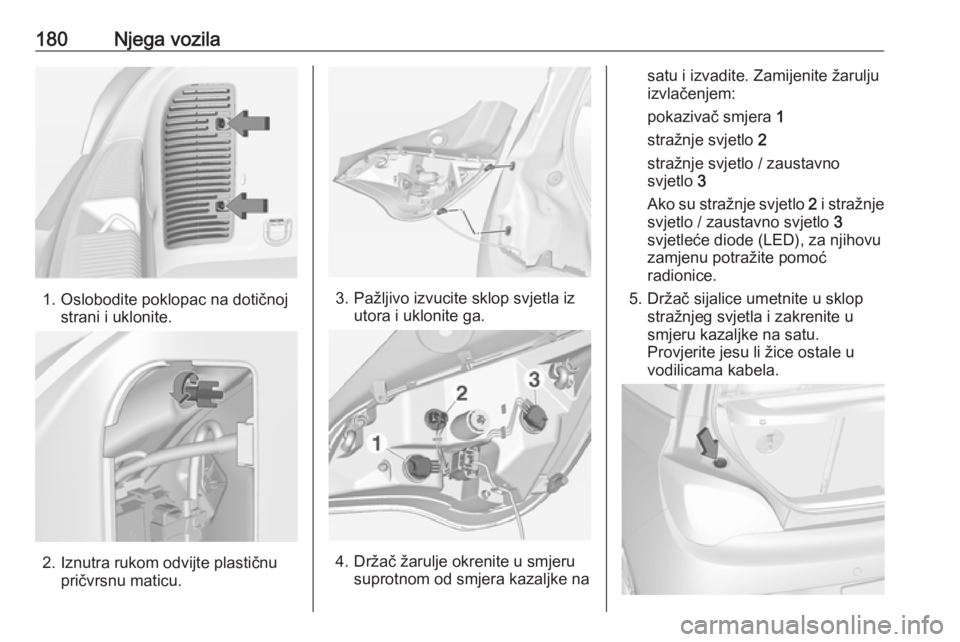

180Njega vozila
1. Oslobodite poklopac na dotičnojstrani i uklonite.
2. Iznutra rukom odvijte plastičnu pričvrsnu maticu.
3. Pažljivo izvucite sklop svjetla izutora i uklonite ga.
4. Držač žarulje okrenite u smjerusuprotnom od smjera kazaljke na
satu i izvadite. Zamijenite žarulju
izvlačenjem:
pokazivač smjera 1
stražnje svjetlo 2
stražnje svjetlo / zaustavno
svjetlo 3
Ako su stražnje svjetlo 2 i stražnje
svjetlo / zaustavno svjetlo 3
svjetleće diode (LED), za njihovu
zamjenu potražite pomoć radionice.
5. Držač sijalice umetnite u sklop stražnjeg svjetla i zakrenite u
smjeru kazaljke na satu.
Provjerite jesu li žice ostale u
vodilicama kabela.

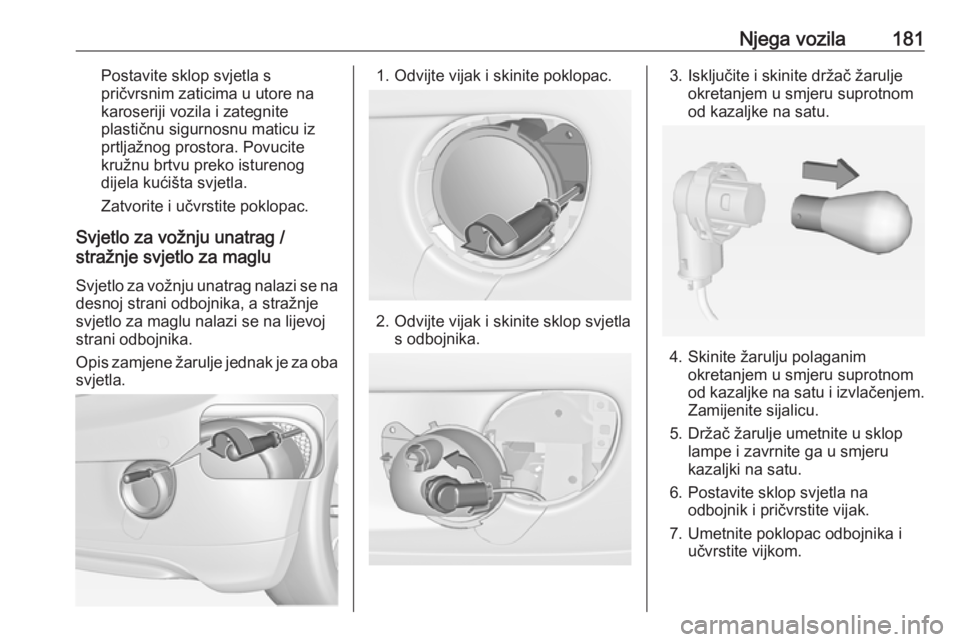

Njega vozila181Postavite sklop svjetla s
pričvrsnim zaticima u utore na
karoseriji vozila i zategnite
plastičnu sigurnosnu maticu iz
prtljažnog prostora. Povucite
kružnu brtvu preko isturenog
dijela kućišta svjetla.
Zatvorite i učvrstite poklopac.
Svjetlo za vožnju unatrag /
stražnje svjetlo za maglu
Svjetlo za vožnju unatrag nalazi se na desnoj strani odbojnika, a stražnje
svjetlo za maglu nalazi se na lijevoj
strani odbojnika.
Opis zamjene žarulje jednak je za oba
svjetla.1. Odvijte vijak i skinite poklopac.
2. Odvijte vijak i skinite sklop svjetla s odbojnika.
3. Isključite i skinite držač žarulje okretanjem u smjeru suprotnom
od kazaljke na satu.
4. Skinite žarulju polaganim okretanjem u smjeru suprotnom
od kazaljke na satu i izvlačenjem. Zamijenite sijalicu.
5. Držač žarulje umetnite u sklop lampe i zavrnite ga u smjeru
kazaljki na satu.
6. Postavite sklop svjetla na odbojnik i pričvrstite vijak.
7. Umetnite poklopac odbojnika i učvrstite vijkom.

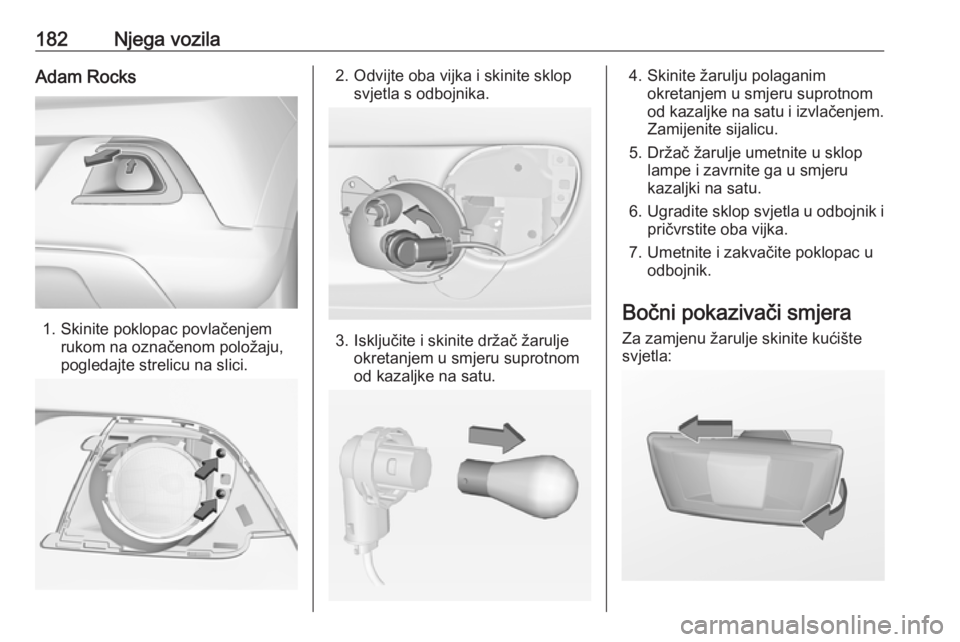

182Njega vozilaAdam Rocks
1. Skinite poklopac povlačenjemrukom na označenom položaju,
pogledajte strelicu na slici.
2. Odvijte oba vijka i skinite sklop svjetla s odbojnika.
3. Isključite i skinite držač žarulje okretanjem u smjeru suprotnom
od kazaljke na satu.
4. Skinite žarulju polaganim okretanjem u smjeru suprotnom
od kazaljke na satu i izvlačenjem. Zamijenite sijalicu.
5. Držač žarulje umetnite u sklop lampe i zavrnite ga u smjeru
kazaljki na satu.
6. Ugradite sklop svjetla u odbojnik i
pričvrstite oba vijka.
7. Umetnite i zakvačite poklopac u odbojnik.
Bočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:

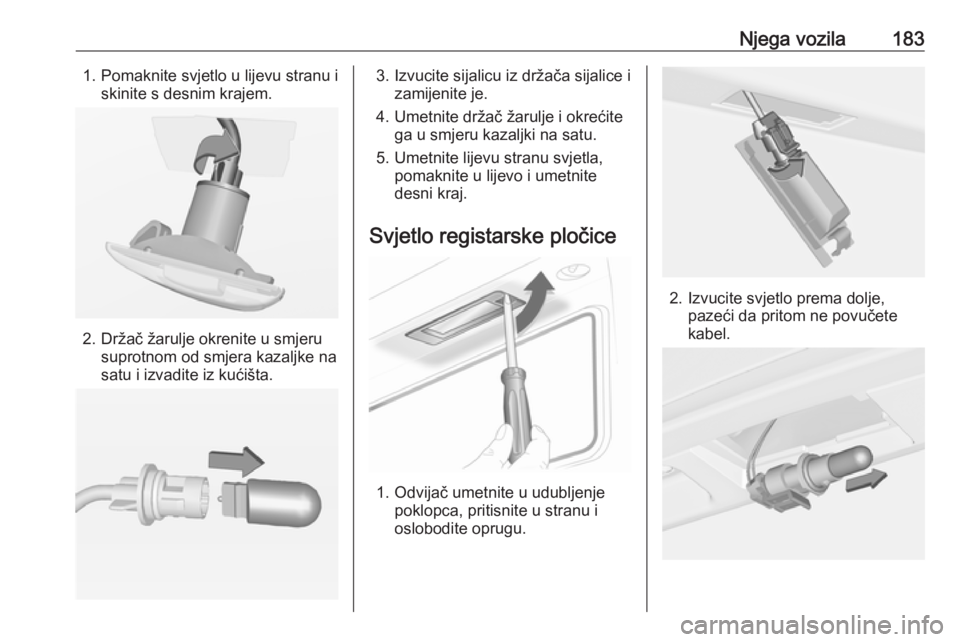

Njega vozila1831. Pomaknite svjetlo u lijevu stranu iskinite s desnim krajem.
2. Držač žarulje okrenite u smjeru suprotnom od smjera kazaljke na
satu i izvadite iz kućišta.
3. Izvucite sijalicu iz držača sijalice i zamijenite je.
4. Umetnite držač žarulje i okrećite ga u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, pomaknite u lijevo i umetnite
desni kraj.
Svjetlo registarske pločice
1. Odvijač umetnite u udubljenje poklopca, pritisnite u stranu i
oslobodite oprugu.
2. Izvucite svjetlo prema dolje, pazeći da pritom ne povučete
kabel.

184Njega vozila3. Skinite držač žarulje iz kućištafara okretanjem u smjeru
suprotnom od kazaljke na satu.
4. Izvucite sijalicu iz držača sijalice i zamijenite je.
5. Umetnite držač žarulje u kućište svjetla i okrenite u smjeru kazaljke
na satu.
6. Umetnite sklop svjetla u odbojnik i pustite da se zakvači.
Unutarnja svjetla Zamjenu sljedećih žarulja prepustite
radionici:
● svjetlo u kabini, svjetla za čitanje● svjetlo prtljažnika
● stropno svjetlo
● unutarnja svjetla
● stropna ploča sa svjetlima
● osvjetljenje ploče s instrumentimaElektrični sustav
Osigurači Podaci na zamjenskom osiguračumoraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze dvije kutije s
osiguračima:
● u prednjem lijevom dijelu prostora motora,
● kod vozila s lijevim upravljačem, iza prekidača svjetla, ili, u
vozilima s upravljačem na desnoj
strani, iza pretinca za rukavice.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.U vozilu se nalaze različite vrste
osigurača.
Ovisno o vrsti osigurača, pregorjeli
osigurač možete prepoznati prema
rastopljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Hvataljka osigurača Hvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.

Njega vozila185

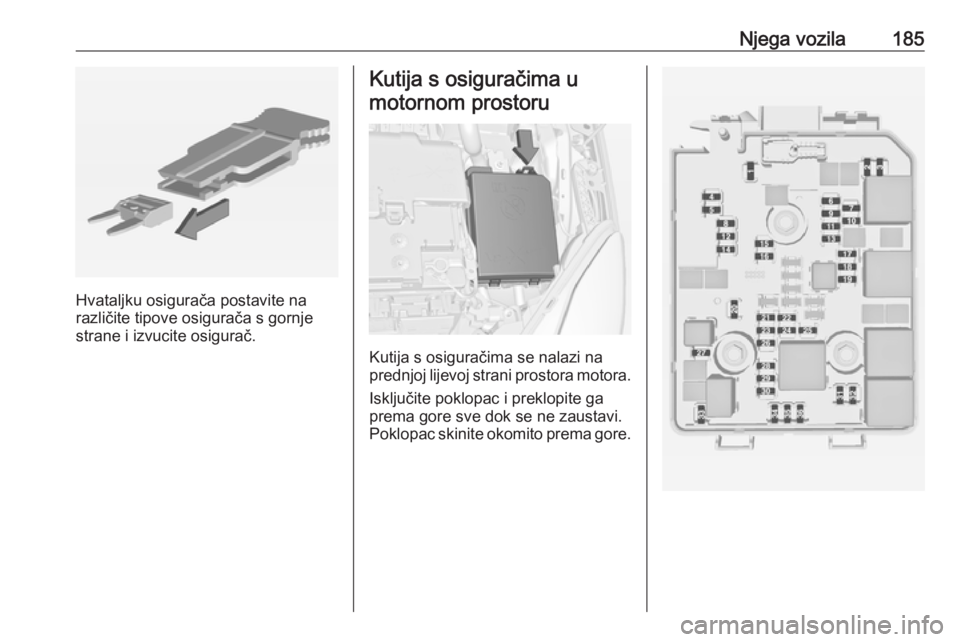

Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima se nalazi na
prednjoj lijevoj strani prostora motora.
Isključite poklopac i preklopite ga
prema gore sve dok se ne zaustavi.
Poklopac skinite okomito prema gore.

186Njega vozilaBrojStrujni krug1Stražnji nosač2Prekidač vanjskog ogledala3Upravljački modul karoserije4Sklopivi električni platneni krov5ABS6Svjetlo za vožnju po danu,
lijevo / kratko svjetlo, lijevo7–8Sklopka električnog prozora9Osjetnik akumulatora vozila10Podešavanje visine prednjih
svjetala / paljenje11Stražnji brisač12Odmagljivanje stakala13Svjetlo za vožnju po danu,
desno / kratko svjetlo, desno14Grijanje vanjskog ogledala15Modul automatiziranog ručnog
mjenjačaBrojStrujni krug16Modul pumpe za gorivo / LPG
modul17Unutarnje ogledalo / pretvarač
napona18Upravljački modul motora19Pumpa goriva20–21Magnetski ventil posude sred‐
stva za čišćenje22–23Svitci paljenja / mlaznice24Sustav pranja25Senzor unutarnjeg svjetla /
senzor svjetla za kišu26Senzori motora27Upravljanje motorom28Upravljački modul motora /
LPG modul29Upravljački modul motora30–BrojStrujni krug31Lijevo dugo svjetlo32Desno dugo svjetlo33Upravljački modul motora34Sirena35Spojka kompresora klima
uređaja36–

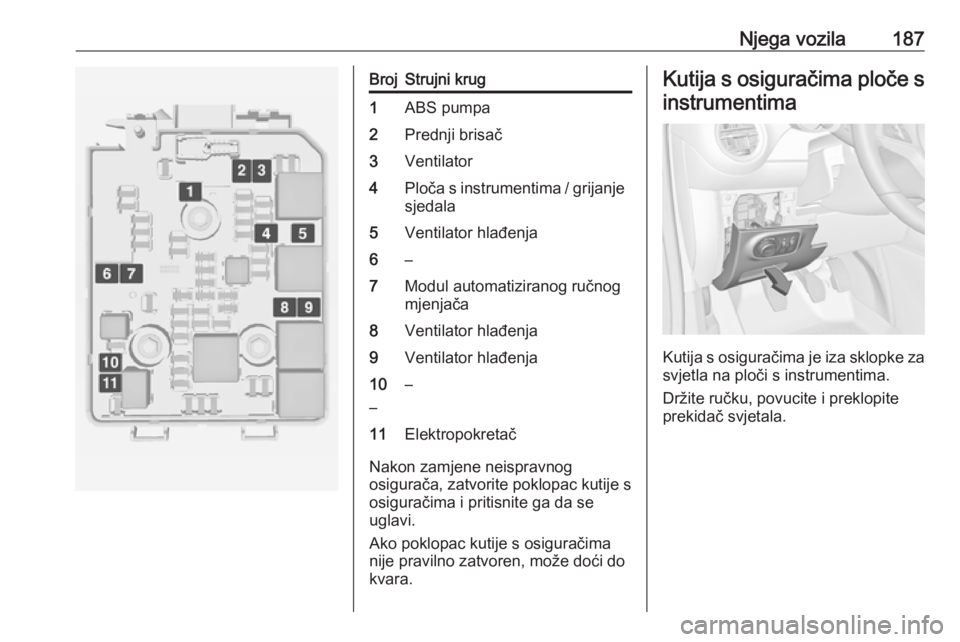

Njega vozila187BrojStrujni krug1ABS pumpa2Prednji brisač3Ventilator4Ploča s instrumentima / grijanjesjedala5Ventilator hlađenja6–7Modul automatiziranog ručnog
mjenjača8Ventilator hlađenja9Ventilator hlađenja10
––11Elektropokretač
Nakon zamjene neispravnog
osigurača, zatvorite poklopac kutije s
osiguračima i pritisnite ga da se
uglavi.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.
Kutija s osiguračima ploče s
instrumentima
Kutija s osiguračima je iza sklopke za
svjetla na ploči s instrumentima.
Držite ručku, povucite i preklopite
prekidač svjetala.

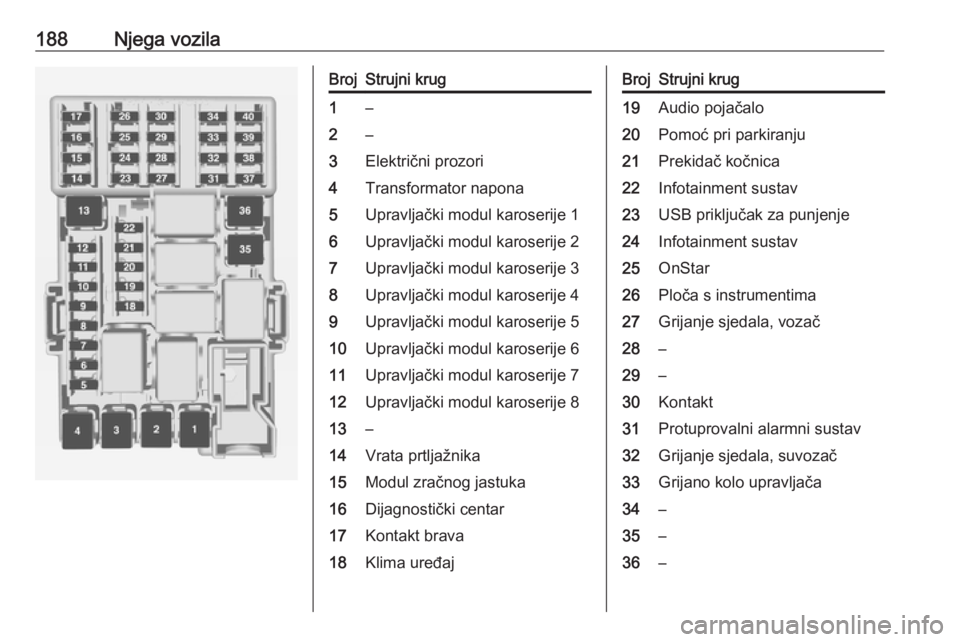

188Njega vozilaBrojStrujni krug1–2–3Električni prozori4Transformator napona5Upravljački modul karoserije 16Upravljački modul karoserije 27Upravljački modul karoserije 38Upravljački modul karoserije 49Upravljački modul karoserije 510Upravljački modul karoserije 611Upravljački modul karoserije 712Upravljački modul karoserije 813–14Vrata prtljažnika15Modul zračnog jastuka16Dijagnostički centar17Kontakt brava18Klima uređajBrojStrujni krug19Audio pojačalo20Pomoć pri parkiranju21Prekidač kočnica22Infotainment sustav23USB priključak za punjenje24Infotainment sustav25OnStar26Ploča s instrumentima27Grijanje sjedala, vozač28–29–30Kontakt31Protuprovalni alarmni sustav32Grijanje sjedala, suvozač33Grijano kolo upravljača34–35–36–
