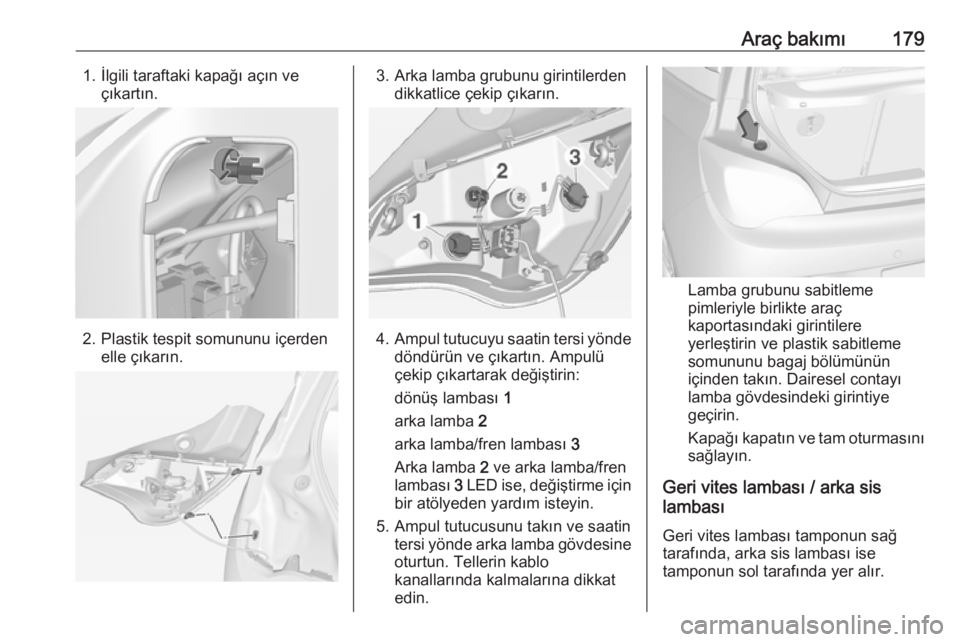

Araç bakımı1791. İlgili taraftaki kapağı açın veçıkartın.
2. Plastik tespit somununu içerden elle çıkarın.
3. Arka lamba grubunu girintilerden dikkatlice çekip çıkarın.
4.Ampul tutucuyu saatin tersi yönde
döndürün ve çıkartın. Ampulü
çekip çıkartarak değiştirin:
dönüş lambası 1
arka lamba 2
arka lamba/fren lambası 3
Arka lamba 2 ve arka lamba/fren
lambası 3 LED ise, değiştirme için
bir atölyeden yardım isteyin.
5. Ampul tutucusunu takın ve saatin tersi yönde arka lamba gövdesine
oturtun. Tellerin kablo
kanallarında kalmalarına dikkat
edin.
Lamba grubunu sabitleme
pimleriyle birlikte araç
kaportasındaki girintilere
yerleştirin ve plastik sabitleme
somununu bagaj bölümünün
içinden takın. Dairesel contayı
lamba gövdesindeki girintiye
geçirin.
Kapağı kapatın ve tam oturmasını sağlayın.
Geri vites lambası / arka sis
lambası
Geri vites lambası tamponun sağ
tarafında, arka sis lambası ise
tamponun sol tarafında yer alır.

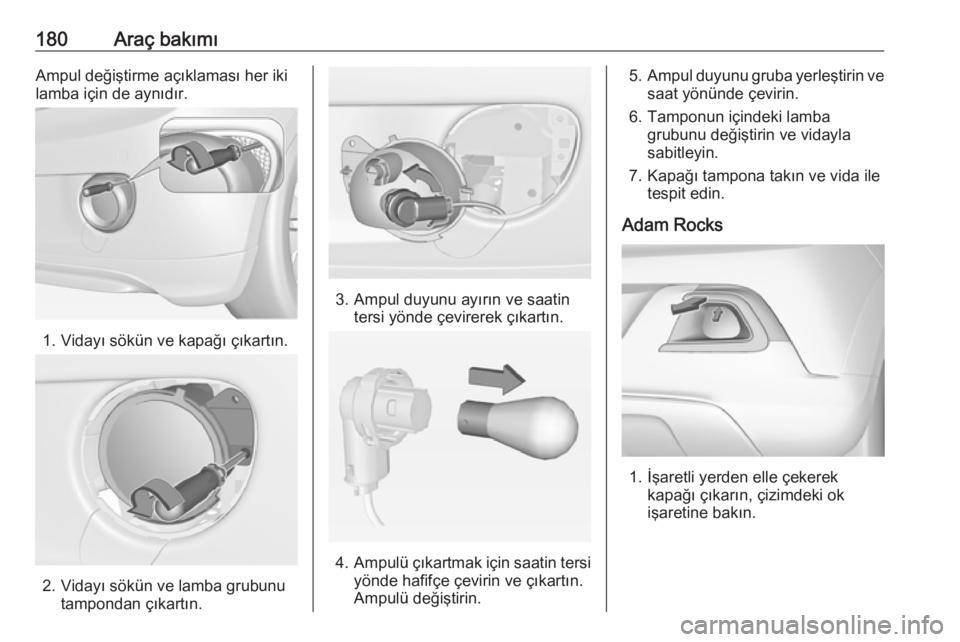

180Araç bakımıAmpul değiştirme açıklaması her iki
lamba için de aynıdır.
1. Vidayı sökün ve kapağı çıkartın.
2. Vidayı sökün ve lamba grubunu tampondan çıkartın.
3. Ampul duyunu ayırın ve saatintersi yönde çevirerek çıkartın.
4. Ampulü çıkartmak için saatin tersi
yönde hafifçe çevirin ve çıkartın.
Ampulü değiştirin.
5. Ampul duyunu gruba yerleştirin ve
saat yönünde çevirin.
6. Tamponun içindeki lamba grubunu değiştirin ve vidayla
sabitleyin.
7. Kapağı tampona takın ve vida ile tespit edin.
Adam Rocks
1. İşaretli yerden elle çekerek kapağı çıkarın, çizimdeki ok
işaretine bakın.

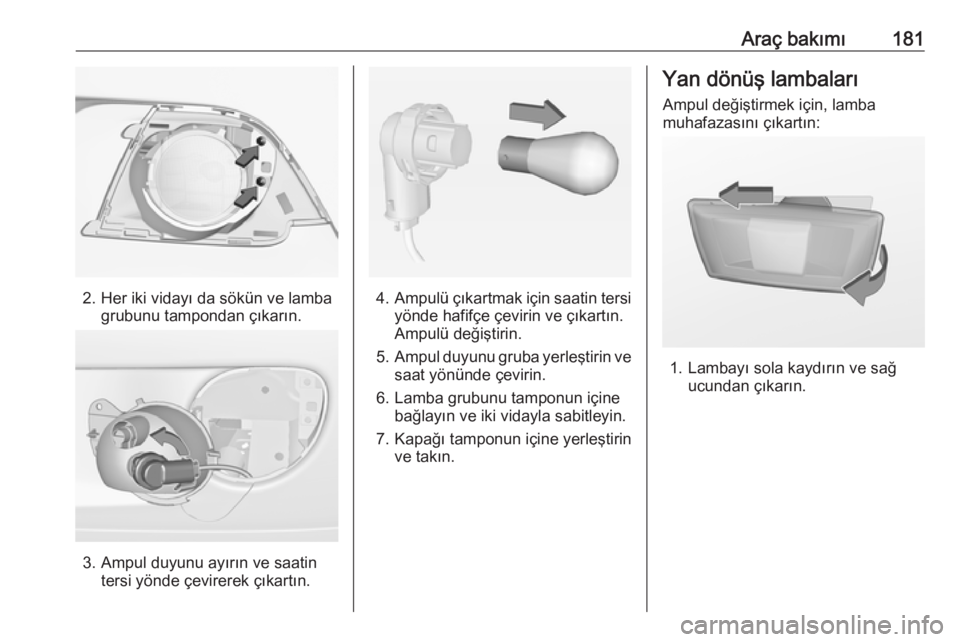

Araç bakımı181
2. Her iki vidayı da sökün ve lambagrubunu tampondan çıkarın.
3. Ampul duyunu ayırın ve saatintersi yönde çevirerek çıkartın.
4.Ampulü çıkartmak için saatin tersi
yönde hafifçe çevirin ve çıkartın.
Ampulü değiştirin.
5. Ampul duyunu gruba yerleştirin ve
saat yönünde çevirin.
6. Lamba grubunu tamponun içine bağlayın ve iki vidayla sabitleyin.
7. Kapağı tamponun içine yerleştirin ve takın.
Yan dönüş lambaları
Ampul değiştirmek için, lamba
muhafazasını çıkartın:
1. Lambayı sola kaydırın ve sağ ucundan çıkarın.

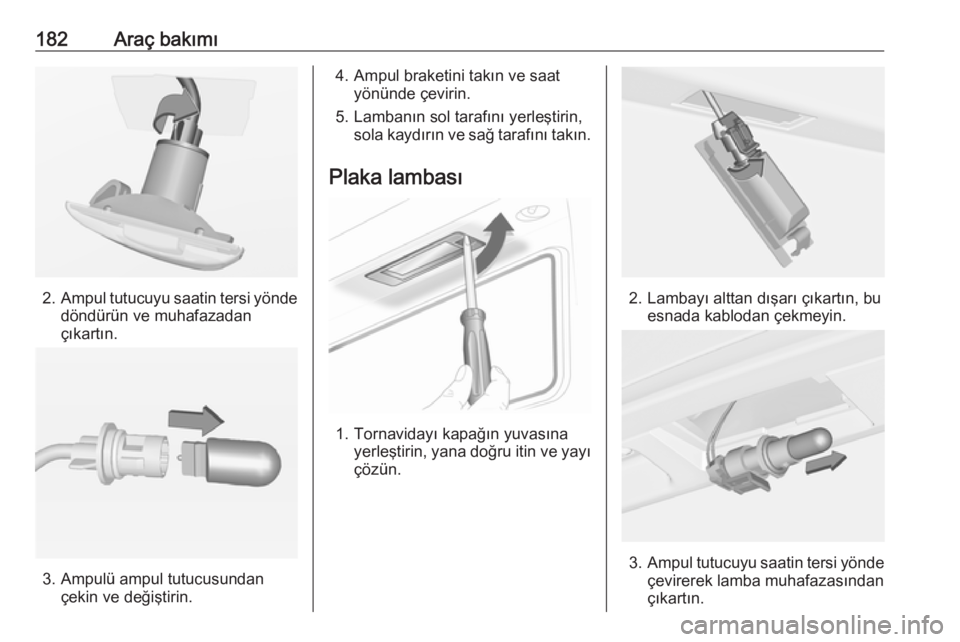

182Araç bakımı
2.Ampul tutucuyu saatin tersi yönde
döndürün ve muhafazadan
çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.
4. Ampul braketini takın ve saatyönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Plaka lambası
1. Tornavidayı kapağın yuvasına yerleştirin, yana doğru itin ve yayı
çözün.
2. Lambayı alttan dışarı çıkartın, bu esnada kablodan çekmeyin.
3.Ampul tutucuyu saatin tersi yönde
çevirerek lamba muhafazasından
çıkartın.

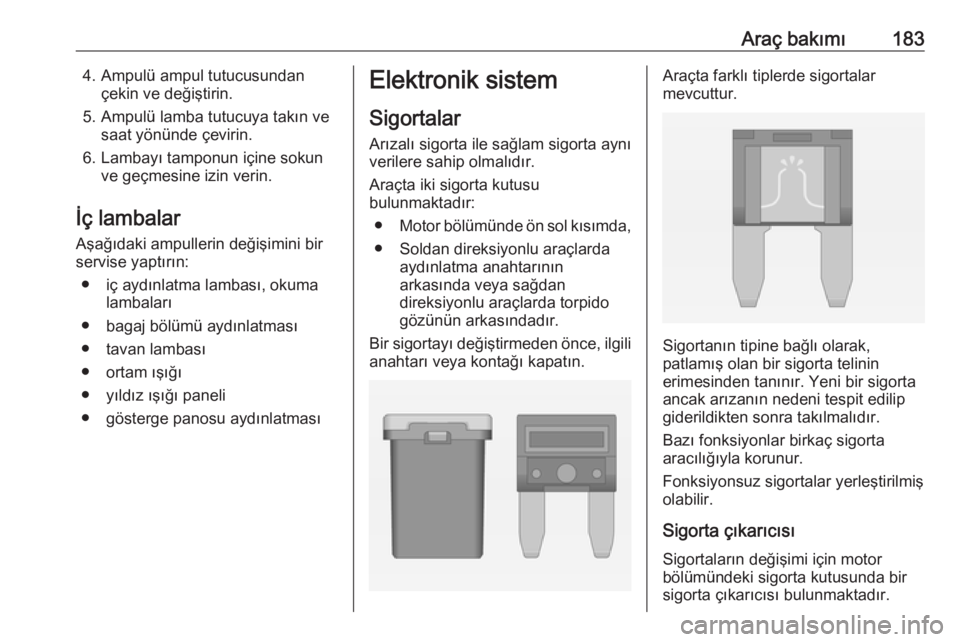

Araç bakımı1834. Ampulü ampul tutucusundançekin ve değiştirin.
5. Ampulü lamba tutucuya takın ve saat yönünde çevirin.
6. Lambayı tamponun içine sokun ve geçmesine izin verin.
İç lambalar
Aşağıdaki ampullerin değişimini bir
servise yaptırın:
● iç aydınlatma lambası, okuma lambaları
● bagaj bölümü aydınlatması
● tavan lambası
● ortam ışığı
● yıldız ışığı paneli
● gösterge panosu aydınlatmasıElektronik sistem
Sigortalar Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta iki sigorta kutusu
bulunmaktadır:
● Motor bölümünde ön sol kısımda,
● Soldan direksiyonlu araçlarda aydınlatma anahtarının
arkasında veya sağdan
direksiyonlu araçlarda torpido gözünün arkasındadır.
Bir sigortayı değiştirmeden önce, ilgili
anahtarı veya kontağı kapatın.Araçta farklı tiplerde sigortalar
mevcuttur.
Sigortanın tipine bağlı olarak,
patlamış olan bir sigorta telinin
erimesinden tanınır. Yeni bir sigorta
ancak arızanın nedeni tespit edilip
giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş olabilir.
Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.

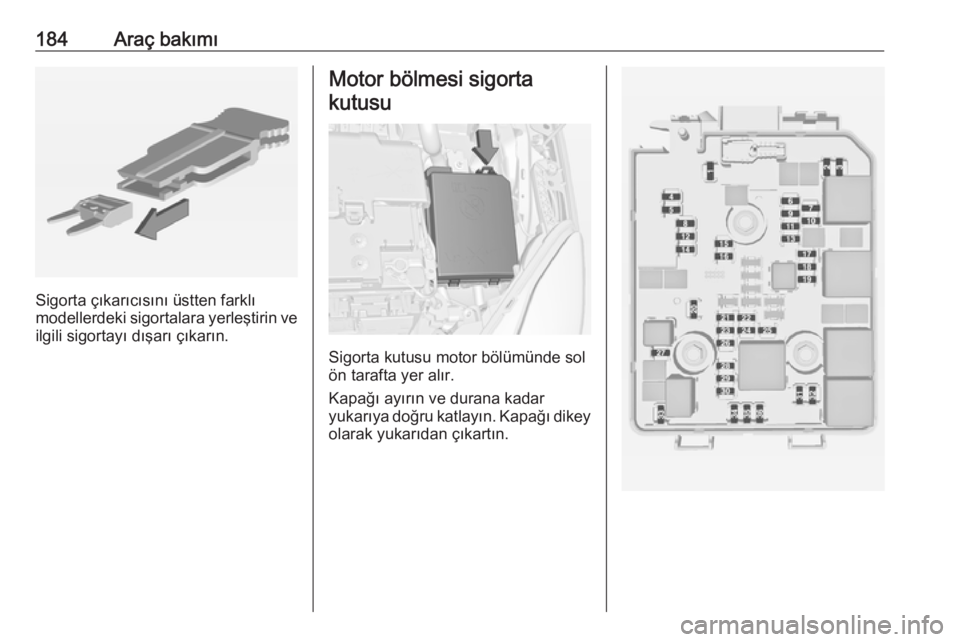

184Araç bakımı
Sigorta çıkarıcısını üstten farklı
modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı çıkarın.
Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön tarafta yer alır.
Kapağı ayırın ve durana kadar
yukarıya doğru katlayın. Kapağı dikey
olarak yukarıdan çıkartın.

Araç bakımı185No.Akım devresi1Arka taşıyıcı2Dış ayna düğmesi3Gövde kontrol modülü4Katlanır elektrikli sürgülü açılır
tavan (Sunroof)5ABS6Gündüz sürüş farı sol / kısa
hüzmeli far sol7–8Elektrik kumandalı cam
düğmesi9Araç aküsü sensörü10Far seviye ayarı / Kontak11Arka cam sileceği12Cam buğu giderme13Gündüz sürüş farı sağ / kısa
hüzmeli far sağ14Dış ayna ısıtmasıNo.Akım devresi15Otomatik fonksiyonlu manuel
şanzıman modülü16Yakıt pompası modülü / LPG
modülü17Dikiz aynası / Voltaj dönüştü‐
rücü18Motor kontrol modülü19Yakıt pompası20–21Solenoid hazne temizliği22–23Ateşleme bobinleri / Enjektörler24Yıkama sistemi25Ortam ışık sensörü / Yağmur
ışık sensörü26Motor sensörleri27Motor yönetimi28Motor kontrol modülü / LPG
modülüNo.Akım devresi29Motor kontrol modülü30–31Sol uzun hüzmeli far32Sağ uzun hüzmeli far33Motor kontrol modülü34Korna35Klima kompresör kavraması36–

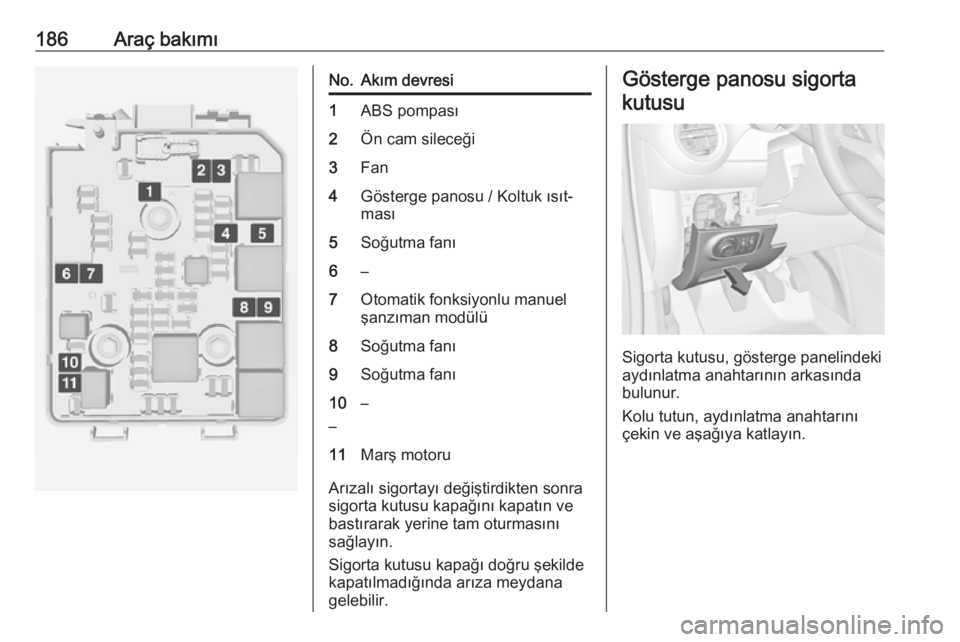

186Araç bakımıNo.Akım devresi1ABS pompası2Ön cam sileceği3Fan4Gösterge panosu / Koltuk ısıt‐
ması5Soğutma fanı6–7Otomatik fonksiyonlu manuel
şanzıman modülü8Soğutma fanı9Soğutma fanı10
––11Marş motoru
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.
Gösterge panosu sigorta
kutusu
Sigorta kutusu, gösterge panelindeki
aydınlatma anahtarının arkasında
bulunur.
Kolu tutun, aydınlatma anahtarını
çekin ve aşağıya katlayın.

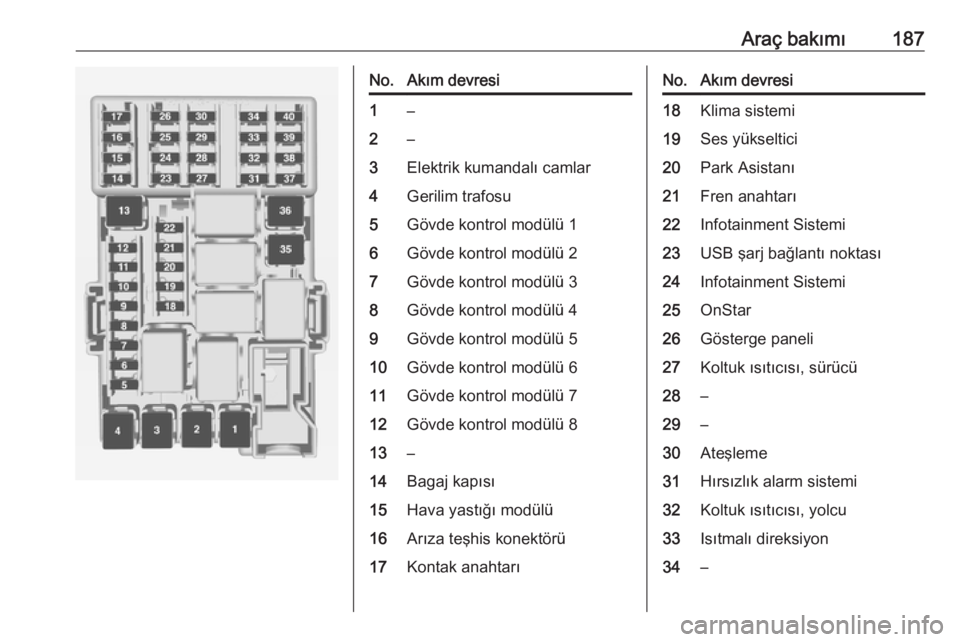

Araç bakımı187No.Akım devresi1–2–3Elektrik kumandalı camlar4Gerilim trafosu5Gövde kontrol modülü 16Gövde kontrol modülü 27Gövde kontrol modülü 38Gövde kontrol modülü 49Gövde kontrol modülü 510Gövde kontrol modülü 611Gövde kontrol modülü 712Gövde kontrol modülü 813–14Bagaj kapısı15Hava yastığı modülü16Arıza teşhis konektörü17Kontak anahtarıNo.Akım devresi18Klima sistemi19Ses yükseltici20Park Asistanı21Fren anahtarı22Infotainment Sistemi23USB şarj bağlantı noktası24Infotainment Sistemi25OnStar26Gösterge paneli27Koltuk ısıtıcısı, sürücü28–29–30Ateşleme31Hırsızlık alarm sistemi32Koltuk ısıtıcısı, yolcu33Isıtmalı direksiyon34–

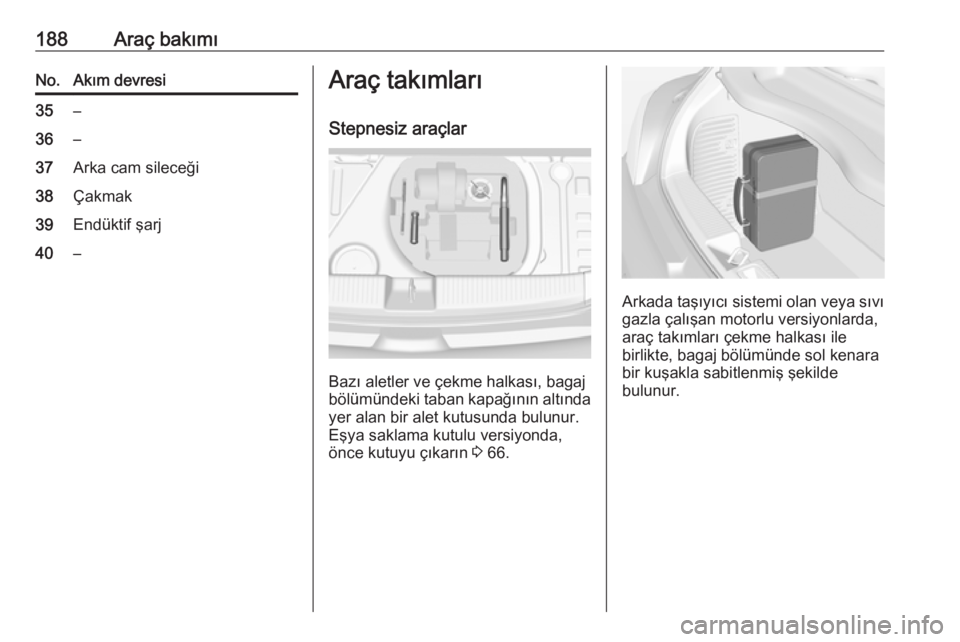

188Araç bakımıNo.Akım devresi35–36–37Arka cam sileceği38Çakmak39Endüktif şarj40–Araç takımlarıStepnesiz araçlar
Bazı aletler ve çekme halkası, bagaj
bölümündeki taban kapağının altında
yer alan bir alet kutusunda bulunur.
Eşya saklama kutulu versiyonda,
önce kutuyu çıkarın 3 66.
Arkada taşıyıcı sistemi olan veya sıvı
gazla çalışan motorlu versiyonlarda,
araç takımları çekme halkası ile
birlikte, bagaj bölümünde sol kenara
bir kuşakla sabitlenmiş şekilde
bulunur.
