Догляд за автомобілем1993. Відкрутіть обидва гвинти йвийміть ліхтар у зборі з
бампера.
4. Відкріпіть і витягніть патрон лампи, повертаючи його проти
годинникової стрілки.
5. Викрутіть лампу, повертаючи її проти годинникової стрілки.Вставте нову лампу.
6. Вставте патрон лампи в ліхтар і
поверніть його за годинниковою стрілкою.
7. Приєднайте ліхтар у зборі до бампера і прикрутіть його обомагвинтами.
8. Вставте кришку в бампер і закріпіть її. Вставте малу
кришку.
Задні ліхтарі
Моделі з сабвуфером
Зніміть кришку підлоги багажного
відділення. Крім цього, зніміть
скриньку з інструментами справа,
щоб дістатися до кришки 3 73.
Моделі з коробкою для зберігання
речей
Вийміть коробку для зберігання
речей, щоб дістатися до кришки
3 71.
1. Від'єднайте та зніміть кришку з
відповідного боку.

200Догляд за автомобілем
2. Відкрутіть пластикову гайкузсередини рукою.
3. Обережно вийміть ліхтар у зборі з ніші та зніміть його.
4. Поверніть патрон лампи протигодинникової стрілки і витягніть.Замініть лампу - для цьогоспочатку витягніть стару:
покажчик повороту 1
задній ліхтар 2
задній ліхтар / стоп-сигнал 3
Якщо у задньому ліхтарі 2 та
задньому ліхтарі зі стоп-
сигналом 3 встановлено
світлодіодні лампи, для їх
заміни слід звертатися на
станцію технічного
обслуговування.
5. Вставте і поверніть патрон лампи у блоці задніх ліхтарів за
годинниковою стрілкою. Будьте
обережні, щоб не витягти дроти
з кабельних каналів.
Закріпіть ліхтар у зборі в
заглибленнях на кузові
кріпильними шпильками, а
потім затягніть пластмасову
кріпильну гайку зсередини
багажного відділення. Витягніть круглий ущільнювач через паз у
корпусі лампи.
Зачиніть кришку та зафіксуйте
її.

Догляд за автомобілем201Ліхтар заднього ходу / задня
протитуманна фара
Ліхтар заднього ходу розміщений
на бампері праворуч, а задня
протитуманна фара - ліворуч.
Процедура заміни лампи однакова
для обох ліхтарів.
1. Відкрутіть гвинт та зніміть кришку.
2.Відкрутіть гвинт і вийміть ліхтар
у зборі з бампера.
3. Відкріпіть і витягніть патрон лампи, повертаючи його проти
годинникової стрілки.
4. Викрутіть лампу, повертаючи її проти годинникової стрілки.Вставте нову лампу.
5. Вставте патрон лампи в ліхтар і
поверніть його за годинниковою стрілкою.
6. Встановіть новий блок ліхтаря на бампер і закріпіть його
гвинтом.
7. Вставте кришку в бампер і прикрутіть її гвинтом.

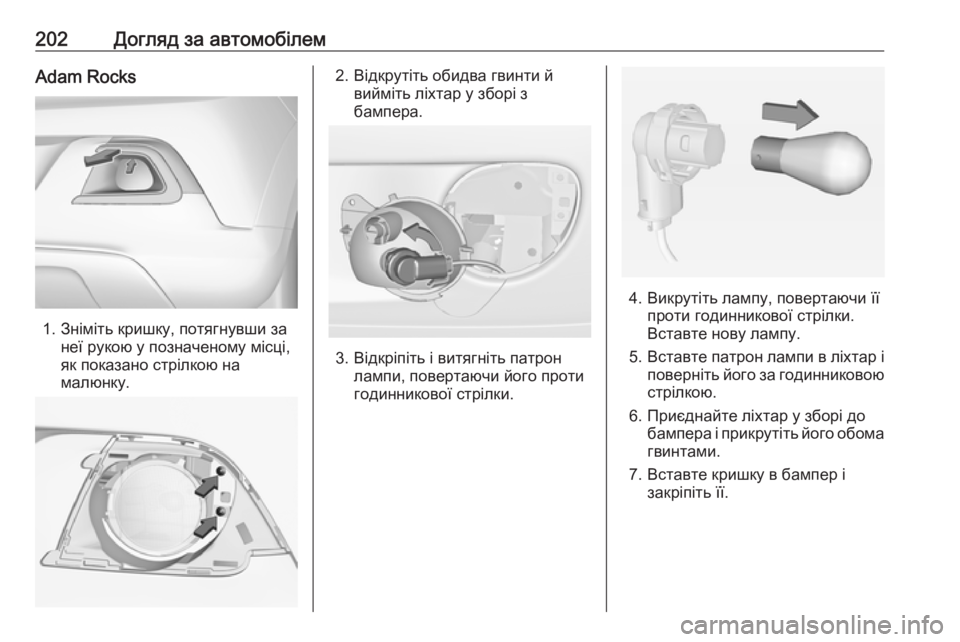

202Догляд за автомобілемAdam Rocks
1. Зніміть кришку, потягнувши занеї рукою у позначеному місці,
як показано стрілкою на
малюнку.
2. Відкрутіть обидва гвинти й вийміть ліхтар у зборі з
бампера.
3. Відкріпіть і витягніть патрон лампи, повертаючи його проти
годинникової стрілки.
4. Викрутіть лампу, повертаючи її проти годинникової стрілки.Вставте нову лампу.
5. Вставте патрон лампи в ліхтар і
поверніть його за годинниковою стрілкою.
6. Приєднайте ліхтар у зборі до бампера і прикрутіть його обомагвинтами.
7. Вставте кришку в бампер і закріпіть її.

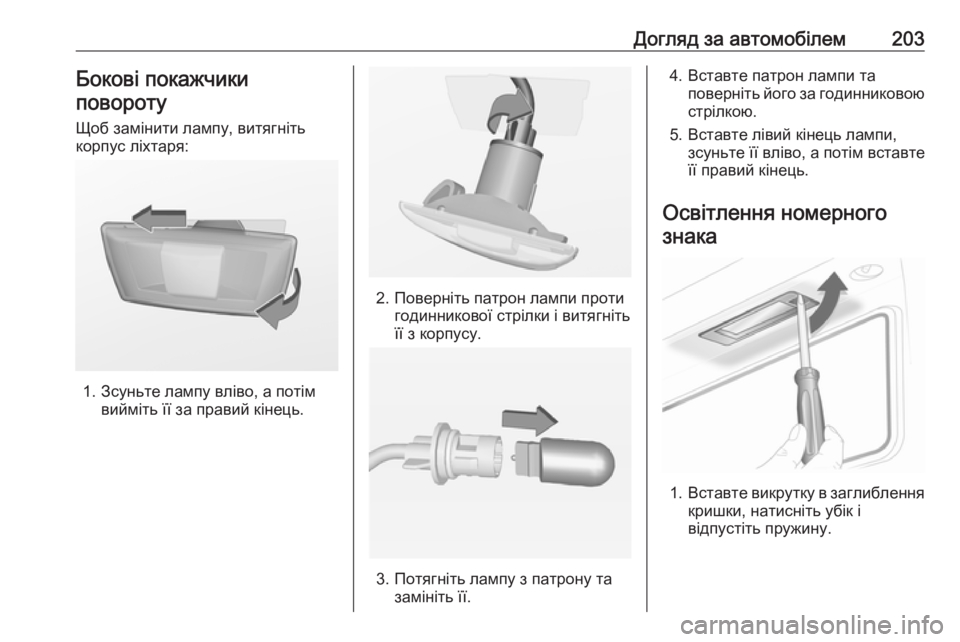

Догляд за автомобілем203Бокові покажчикиповороту
Щоб замінити лампу, витягніть
корпус ліхтаря:
1. Зсуньте лампу вліво, а потім вийміть її за правий кінець.
2. Поверніть патрон лампи протигодинникової стрілки і витягніть
її з корпусу.
3. Потягніть лампу з патрону та замініть її.
4. Вставте патрон лампи та поверніть його за годинниковоюстрілкою.
5. Вставте лівий кінець лампи, зсуньте її вліво, а потім вставте
її правий кінець.
Освітлення номерного знака
1. Вставте викрутку в заглиблення
кришки, натисніть убік і
відпустіть пружину.

204Догляд за автомобілем
2. Витягніть лампу вниз,слідкуючи за тим, щоб не не
зачепити кабель.
3. Зніміть патрон лампи з корпусу фари, повертаючи його проти
годинникової стрілки.
4. Потягніть лампу з патрону та замініть її.
5. Вставте лампу в патрон лампи і
поверніть її за годинниковою
стрілкою.
6. Вставте лампу в бампер і зафіксуйте її.
Внутрішнє освітлення
Для заміни вказаних ламп слід
звертатися на станцію технічного
обслуговування:
● ліхтарі освітлення салону, світильники для читання
● освітлення багажного відділення
● плафон
● освітлення салону
● панель "зоряне сяйво"
● освітлення панелі приладівЕлектрична система
Запобіжники
Дані на запобіжнику, який
планується використати для
заміни, повинен відповідати даним
пошкодженого запобіжника.
В автомобілі є два блоки
запобіжників:
● спереду ліворуч у моторному відсіку,
● за перемикачем освітлення або за бардачком на
автомобілях з лівостороннім
кермом.
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалювання.

Догляд за автомобілем205
Існують різні види запобіжників в
автомобілі.
Залежно від типу запобіжника,
запобіжник, що перегорів, можна
розпізнати за розплавленим
дротом. Не замінюйте запобіжник,
доки не буде усунута причина
несправності.
Деякі функції захищені кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.
Знімач запобіжника
Знімач запобіжника може
розміщуватися у блоці запобіжників
у моторному відсіку.Установіть знімач запобіжника на
різні типи запобіжників зверху та
витягніть запобіжник.
Блок запобіжників моторного відділення
Блок запобіжників розміщується
ліворуч скраю відділення для
двигуна.
Зніміть кришку та відхиліть її вгору
до зупинки. Зніміть кришку
вертикально вгору.

206Догляд за автомобілем№Контур1Заднє кріплення2Вимикач зовнішнього дзеркала3Модуль керування кузовом4Складаний люк із електропри‐
водом5ABS6Лівий ліхтар освітлення при денному світлі / ліва фара
ближнього світла7–8Вимикач вікна з електропі‐
дйомником9Датчик автомобільного акуму‐
лятора10Коригування положення фар /
Запалювання11Задній склоочисник12Обігрів вікон13Правий ліхтар освітлення при
денному світлі / права фара
ближнього світла14Підігрів зовнішнього дзеркала№Контур15Модуль автоматизованої
механічної трансмісії16Модуль паливного насоса /
Модуль LPG17Внутрішнє дзеркало / Перетво‐ рювач напруги18Модуль керування двигуном19Паливний насос20–21Електромагнітний клапан
продувки адсорбера22–23Котушки запалювання / Інжек‐
тори24Система мийки25Датчик освітлення салону /
Датчик освітлення і дощу26Датчики двигуна27Керування роботою двигуна28Модуль керування двигуном /
Модуль LPG29Модуль керування двигуном

Догляд за автомобілем207№Контур30–31Ліва фара дальнього світла32Права фара дальнього світла33Модуль керування двигуном34Звуковий сигнал35Муфта компресора кондиціо‐
нера36–№Контур1Насос ABS2Передній склоочисник3Вентилятор4Панель приладів / підігрів
сидінь5Вентилятор охолодження6–7Модуль автоматизованої
механічної трансмісії8Вентилятор охолодження9Вентилятор охолодження10
––11Стартер
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та натисніть її для фіксації.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.

208Догляд за автомобілемБлок запобіжників панеліприладів
Блок запобіжників розміщується за
вимикачем освітлення на панелі
приладів.
Потягніть за рукоятку і опустіть
вимикач світла.
№Контур1–2–3Вікна з електропідйомниками№Контур4Трансформатор напруги5Модуль керування кузовом 16Модуль керування кузовом 27Модуль керування кузовом 38Модуль керування кузовом 49Модуль керування кузовом 510Модуль керування кузовом 611Модуль керування кузовом 712Модуль керування кузовом 813–14Багажник15Модуль подушки безпеки16Діагностичний роз'єм17Замок запалювання18Система кондиціонера19Підсилювач аудіосистеми20Система допомоги під час
паркування21Вимикач гальм
