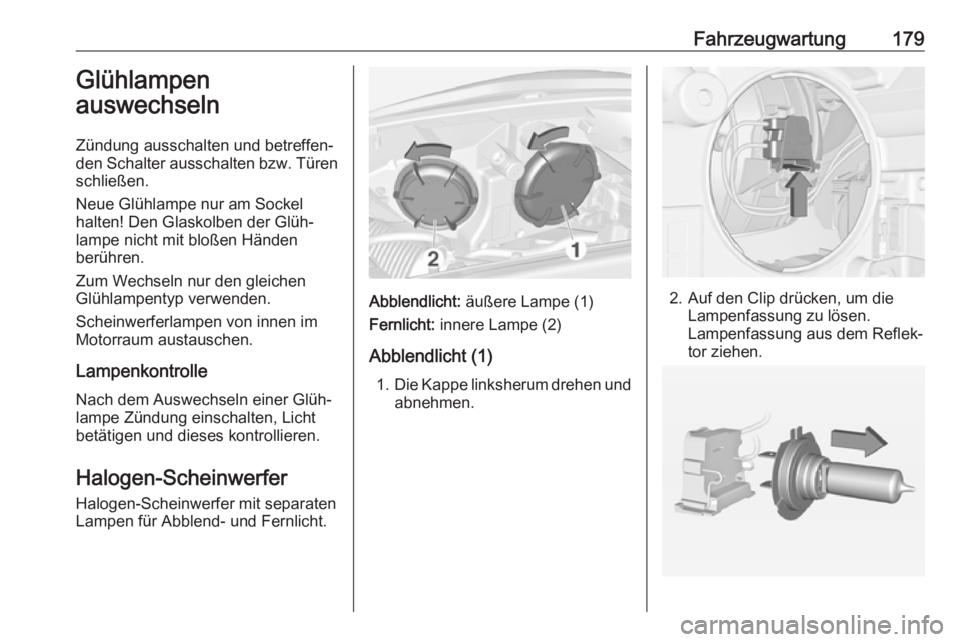

Fahrzeugwartung179Glühlampen
auswechseln
Zündung ausschalten und betreffen‐
den Schalter ausschalten bzw. Türen schließen.
Neue Glühlampe nur am Sockel
halten! Den Glaskolben der Glüh‐
lampe nicht mit bloßen Händen
berühren.
Zum Wechseln nur den gleichen
Glühlampentyp verwenden.
Scheinwerferlampen von innen im
Motorraum austauschen.
Lampenkontrolle Nach dem Auswechseln einer Glüh‐lampe Zündung einschalten, Licht
betätigen und dieses kontrollieren.
Halogen-Scheinwerfer Halogen-Scheinwerfer mit separaten
Lampen für Abblend- und Fernlicht.
Abblendlicht: äußere Lampe (1)
Fernlicht: innere Lampe (2)
Abblendlicht (1) 1. Die Kappe linksherum drehen und
abnehmen.2. Auf den Clip drücken, um die Lampenfassung zu lösen.
Lampenfassung aus dem Reflek‐ tor ziehen.

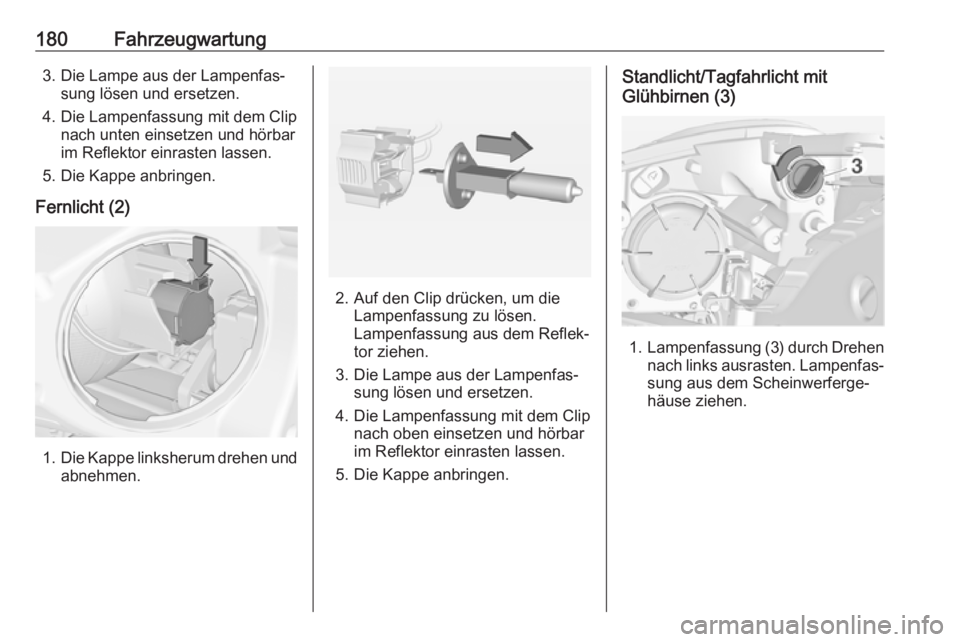

180Fahrzeugwartung3. Die Lampe aus der Lampenfas‐sung lösen und ersetzen.
4. Die Lampenfassung mit dem Clip nach unten einsetzen und hörbar
im Reflektor einrasten lassen.
5. Die Kappe anbringen.
Fernlicht (2)
1. Die Kappe linksherum drehen und
abnehmen.
2. Auf den Clip drücken, um die Lampenfassung zu lösen.
Lampenfassung aus dem Reflek‐
tor ziehen.
3. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
4. Die Lampenfassung mit dem Clip nach oben einsetzen und hörbar
im Reflektor einrasten lassen.
5. Die Kappe anbringen.
Standlicht/Tagfahrlicht mit
Glühbirnen (3)
1. Lampenfassung (3) durch Drehen
nach links ausrasten. Lampenfas‐
sung aus dem Scheinwerferge‐
häuse ziehen.

Fahrzeugwartung181
2. Lampe aus der Lampenfassungziehen.
3. Austauschen und neue Lampe in die Fassung einsetzen.
4. Lampenfassung in das Schein‐ werfergehäuse einsetzen und
rechtsherum drehen.
Standlicht/Tagfahrlicht mit LEDs
Das Standlicht und Tagfahrlicht
bestehen aus LEDs, die nicht ausge‐
tauscht werden können. Im Falle
einer defekten LED die Hilfe einer
Werkstatt in Anspruch nehmen.
Vordere Blinkleuchte
1. Schraube ausdrehen und Abde‐ ckung abnehmen.
2. Schraube ausdrehen und die Leuchtenbaugruppe vom Stoß‐
fänger abnehmen.
3. Die Lampenfassung durch Drehen nach links lösen und
herausnehmen.

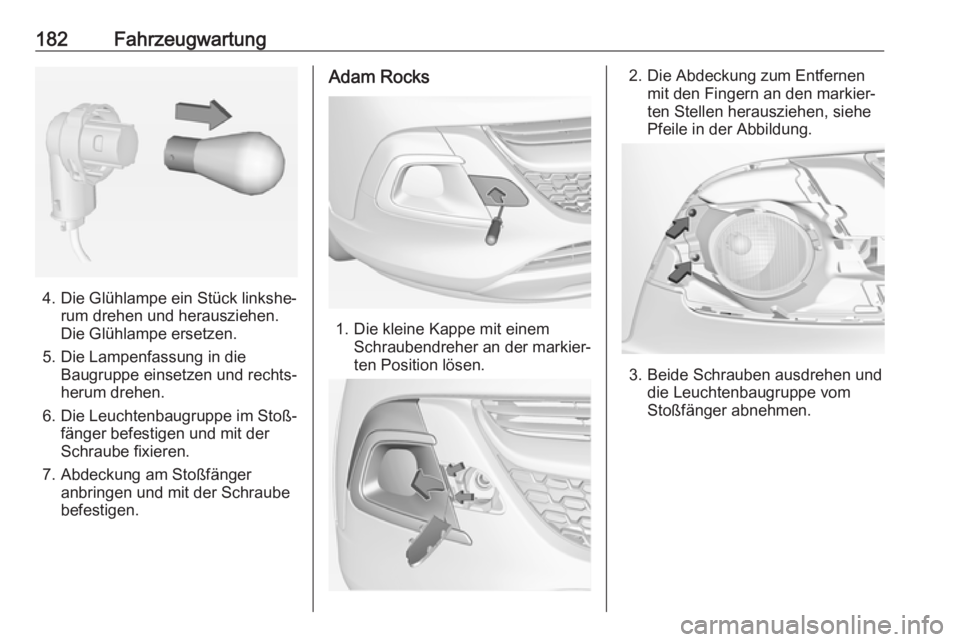

182Fahrzeugwartung
4. Die Glühlampe ein Stück linkshe‐rum drehen und herausziehen.
Die Glühlampe ersetzen.
5. Die Lampenfassung in die Baugruppe einsetzen und rechts‐herum drehen.
6. Die Leuchtenbaugruppe im Stoß‐ fänger befestigen und mit derSchraube fixieren.
7. Abdeckung am Stoßfänger anbringen und mit der Schraube
befestigen.
Adam Rocks
1. Die kleine Kappe mit einem Schraubendreher an der markier‐
ten Position lösen.
2. Die Abdeckung zum Entfernen mit den Fingern an den markier‐
ten Stellen herausziehen, siehe
Pfeile in der Abbildung.
3. Beide Schrauben ausdrehen und die Leuchtenbaugruppe vom
Stoßfänger abnehmen.

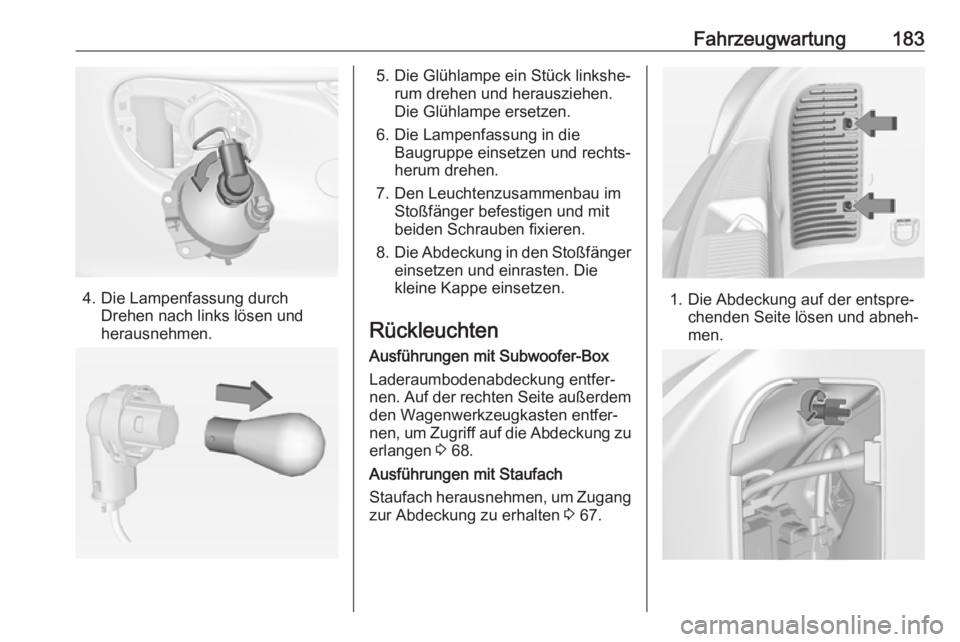

Fahrzeugwartung183
4. Die Lampenfassung durchDrehen nach links lösen und
herausnehmen.
5. Die Glühlampe ein Stück linkshe‐ rum drehen und herausziehen.
Die Glühlampe ersetzen.
6. Die Lampenfassung in die Baugruppe einsetzen und rechts‐herum drehen.
7. Den Leuchtenzusammenbau im Stoßfänger befestigen und mit
beiden Schrauben fixieren.
8. Die Abdeckung in den Stoßfänger
einsetzen und einrasten. Die
kleine Kappe einsetzen.
Rückleuchten Ausführungen mit Subwoofer-Box
Laderaumbodenabdeckung entfer‐ nen. Auf der rechten Seite außerdem
den Wagenwerkzeugkasten entfer‐
nen, um Zugriff auf die Abdeckung zu erlangen 3 68.
Ausführungen mit Staufach
Staufach herausnehmen, um Zugang
zur Abdeckung zu erhalten 3 67.
1. Die Abdeckung auf der entspre‐
chenden Seite lösen und abneh‐
men.

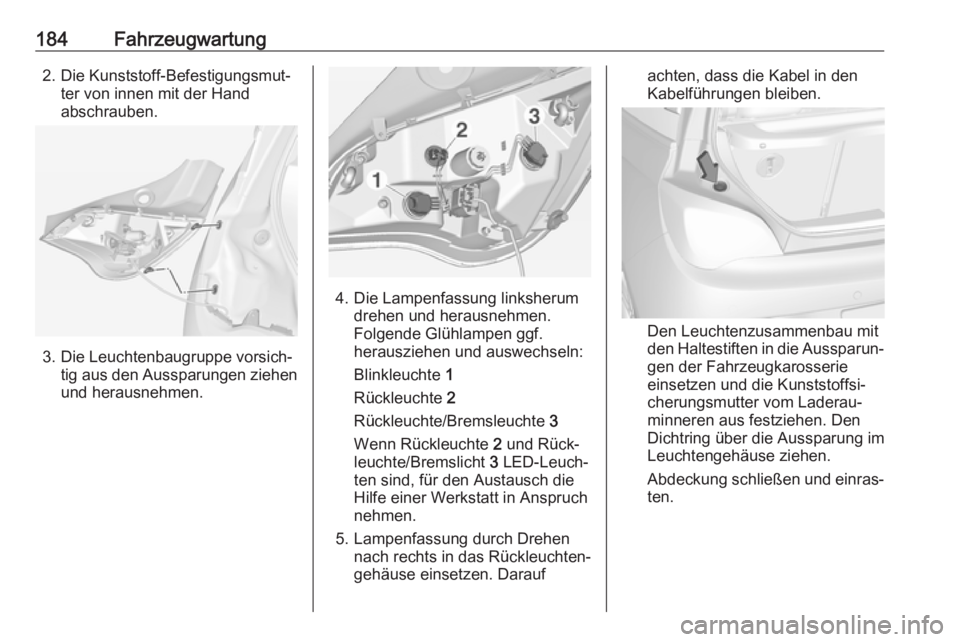

184Fahrzeugwartung2. Die Kunststoff-Befestigungsmut‐ter von innen mit der Hand
abschrauben.
3. Die Leuchtenbaugruppe vorsich‐ tig aus den Aussparungen ziehen
und herausnehmen.
4. Die Lampenfassung linksherum drehen und herausnehmen.
Folgende Glühlampen ggf.
herausziehen und auswechseln:
Blinkleuchte 1
Rückleuchte 2
Rückleuchte/Bremsleuchte 3
Wenn Rückleuchte 2 und Rück‐
leuchte/Bremslicht 3 LED-Leuch‐
ten sind, für den Austausch die
Hilfe einer Werkstatt in Anspruch
nehmen.
5. Lampenfassung durch Drehen nach rechts in das Rückleuchten‐
gehäuse einsetzen. Darauf
achten, dass die Kabel in den
Kabelführungen bleiben.
Den Leuchtenzusammenbau mit
den Haltestiften in die Aussparun‐
gen der Fahrzeugkarosserie
einsetzen und die Kunststoffsi‐
cherungsmutter vom Laderau‐
minneren aus festziehen. Den
Dichtring über die Aussparung im
Leuchtengehäuse ziehen.
Abdeckung schließen und einras‐ ten.

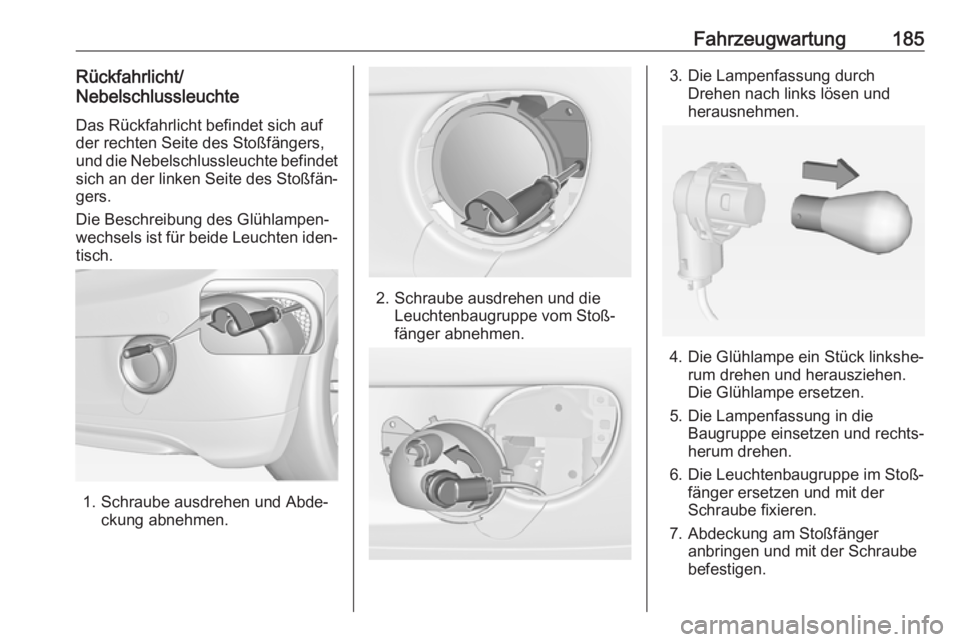

Fahrzeugwartung185Rückfahrlicht/
Nebelschlussleuchte
Das Rückfahrlicht befindet sich auf
der rechten Seite des Stoßfängers, und die Nebelschlussleuchte befindet sich an der linken Seite des Stoßfän‐
gers.
Die Beschreibung des Glühlampen‐
wechsels ist für beide Leuchten iden‐ tisch.
1. Schraube ausdrehen und Abde‐ ckung abnehmen.
2. Schraube ausdrehen und die Leuchtenbaugruppe vom Stoß‐fänger abnehmen.
3. Die Lampenfassung durch Drehen nach links lösen und
herausnehmen.
4. Die Glühlampe ein Stück linkshe‐ rum drehen und herausziehen.
Die Glühlampe ersetzen.
5. Die Lampenfassung in die Baugruppe einsetzen und rechts‐herum drehen.
6. Die Leuchtenbaugruppe im Stoß‐ fänger ersetzen und mit der
Schraube fixieren.
7. Abdeckung am Stoßfänger anbringen und mit der Schraubebefestigen.

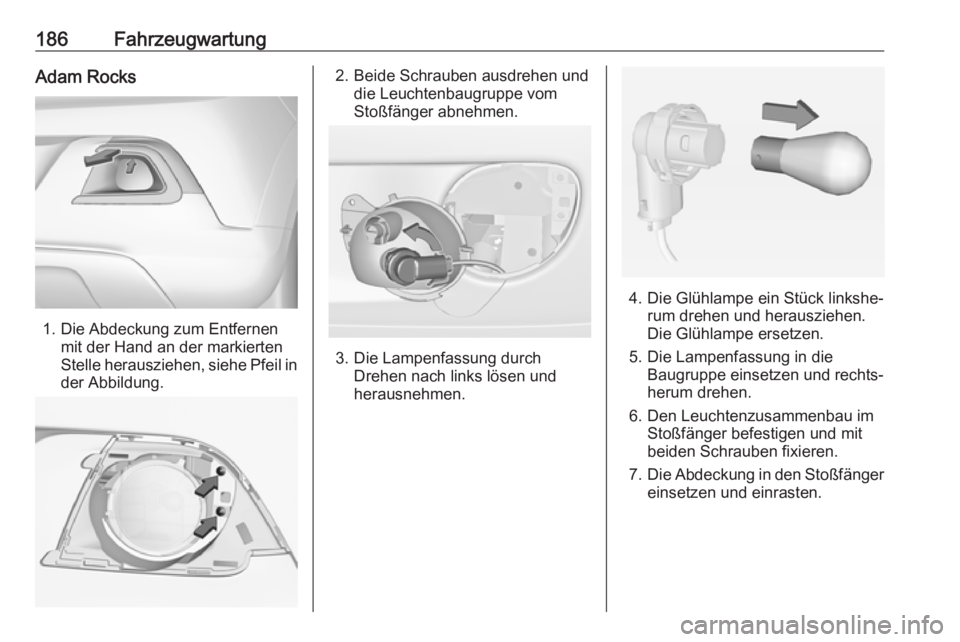

186FahrzeugwartungAdam Rocks
1. Die Abdeckung zum Entfernenmit der Hand an der markierten
Stelle herausziehen, siehe Pfeil in
der Abbildung.
2. Beide Schrauben ausdrehen und die Leuchtenbaugruppe vom
Stoßfänger abnehmen.
3. Die Lampenfassung durch Drehen nach links lösen und
herausnehmen.
4. Die Glühlampe ein Stück linkshe‐ rum drehen und herausziehen.
Die Glühlampe ersetzen.
5. Die Lampenfassung in die Baugruppe einsetzen und rechts‐
herum drehen.
6. Den Leuchtenzusammenbau im Stoßfänger befestigen und mit
beiden Schrauben fixieren.
7. Die Abdeckung in den Stoßfänger
einsetzen und einrasten.

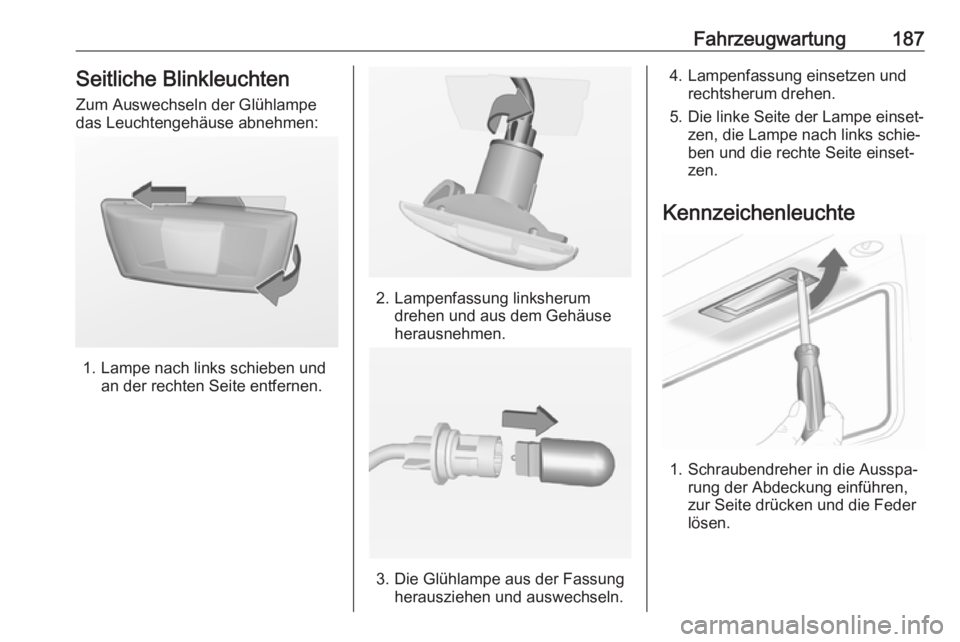

Fahrzeugwartung187Seitliche Blinkleuchten
Zum Auswechseln der Glühlampe
das Leuchtengehäuse abnehmen:
1. Lampe nach links schieben und an der rechten Seite entfernen.
2. Lampenfassung linksherumdrehen und aus dem Gehäuse
herausnehmen.
3. Die Glühlampe aus der Fassung herausziehen und auswechseln.
4. Lampenfassung einsetzen undrechtsherum drehen.
5. Die linke Seite der Lampe einset‐ zen, die Lampe nach links schie‐
ben und die rechte Seite einset‐
zen.
Kennzeichenleuchte
1. Schraubendreher in die Ausspa‐ rung der Abdeckung einführen,
zur Seite drücken und die Feder
lösen.

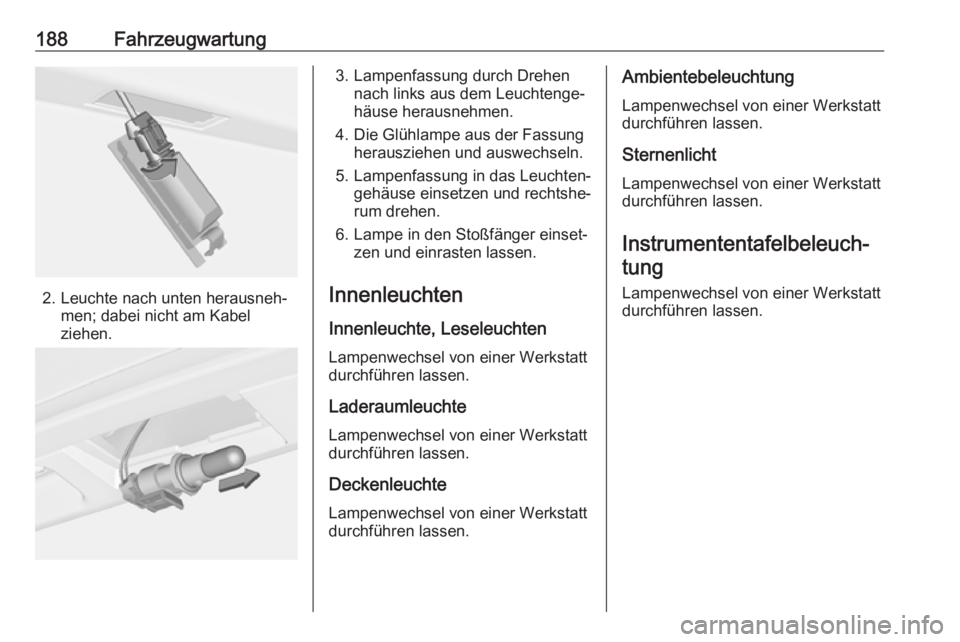

188Fahrzeugwartung
2. Leuchte nach unten herausneh‐men; dabei nicht am Kabel
ziehen.
3. Lampenfassung durch Drehen nach links aus dem Leuchtenge‐
häuse herausnehmen.
4. Die Glühlampe aus der Fassung herausziehen und auswechseln.
5. Lampenfassung in das Leuchten‐ gehäuse einsetzen und rechtshe‐rum drehen.
6. Lampe in den Stoßfänger einset‐ zen und einrasten lassen.
Innenleuchten Innenleuchte, Leseleuchten
Lampenwechsel von einer Werkstatt
durchführen lassen.
Laderaumleuchte Lampenwechsel von einer Werkstatt
durchführen lassen.
Deckenleuchte
Lampenwechsel von einer Werkstatt
durchführen lassen.Ambientebeleuchtung
Lampenwechsel von einer Werkstatt
durchführen lassen.
Sternenlicht
Lampenwechsel von einer Werkstatt
durchführen lassen.
Instrumententafelbeleuch‐
tung
Lampenwechsel von einer Werkstatt
durchführen lassen.
