Istuimet, turvajärjestelmät49Sallitut lasten turvajärjestelmän ISOFIX -kiinnitysmahdollisuudetPainoluokkaKokoluokkaKiinnitysEtumatkustajan istuimellaTakaistuimillaRyhmä 0: enintään 10 kgEISO/R1XIL*Ryhmä 0+: enintään 13 kgEISO/R1XIL*DISO/R2XXCISO/R3XXRyhmä I: 9–18 kgDISO/R2XXCISO/R3XXBISO/F2XIL, IUF**B1ISO/F2XXIL, IUF**AISO/F3XIL, IUF**Ryhmä II: 15–25 kgXILRyhmä III: 22–36 kgXILIL:soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" ISOFIX-kiinnitysjärjestelmille.
ISOFIX-kiinnitysjärjestelmän on oltava hyväksytty kyseiseen autotyyppiinIUF:soveltuu kasvot eteenpäin asennettaville yleiskelpoisille ISOFIX-turvaistuimille, jotka on hyväksytty käytettäviksi
tässä painoluokassaX:tähän painoluokkaan ei ole saatavana hyväksyttyjä ISOFIX-turvajärjestelmiä*:siirrä kyseinen etuistuin lasten turvajärjestelmän edessä johonkin etumaisista asennoista**:irrota vastaava pääntuki takaa käyttäessäsi tämän kokoluokan lasten turvajärjestelmiä 3 32

50Istuimet, turvajärjestelmätISOFIX -kokoluokka ja kiinnitysA – ISO/F3:kasvot menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat painoluokan 9–18 kg
yläpäässäB – ISO/F2:kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa
9–18 kgB1 – ISO/F2X:kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa
9–18 kgC – ISO/R3:selkä menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat enintään 18 kg:n paino‐ luokan yläpäässäD – ISO/R2:selkä menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille enintään 18 kg:n paino‐
luokassaE – ISO/R1:selkä menosuuntaan asennettava lasten turvajärjestelmä pienille lapsille enintään 13 kg:n painoluo‐
kassa

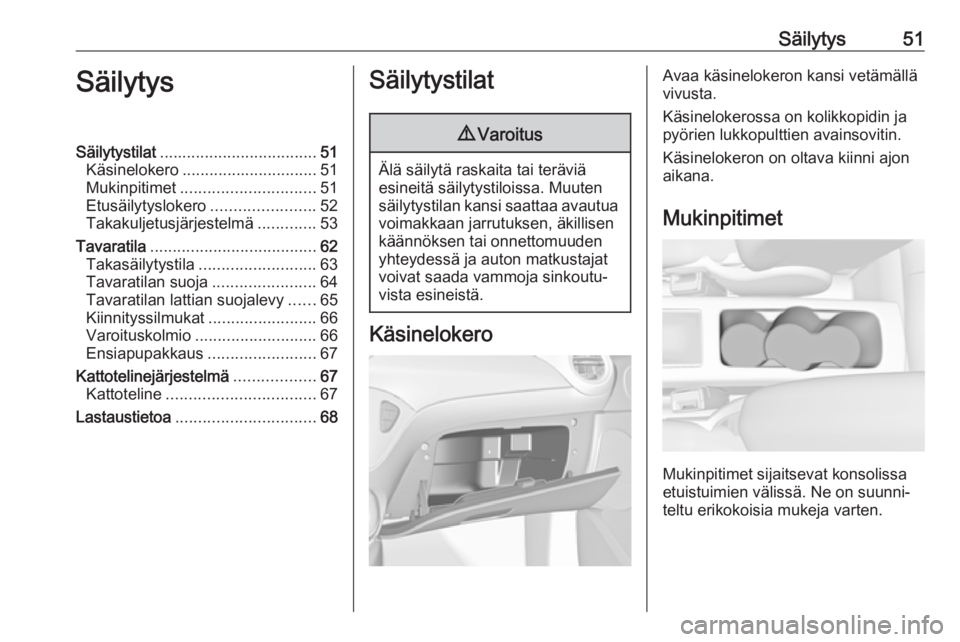

Säilytys51SäilytysSäilytystilat................................... 51
Käsinelokero .............................. 51
Mukinpitimet .............................. 51
Etusäilytyslokero .......................52
Takakuljetusjärjestelmä .............53
Tavaratila ..................................... 62
Takasäilytystila .......................... 63
Tavaratilan suoja .......................64
Tavaratilan lattian suojalevy ......65
Kiinnityssilmukat ........................66
Varoituskolmio ........................... 66
Ensiapupakkaus ........................67
Kattotelinejärjestelmä ..................67
Kattoteline ................................. 67
Lastaustietoa ............................... 68Säilytystilat9Varoitus
Älä säilytä raskaita tai teräviä
esineitä säilytystiloissa. Muuten
säilytystilan kansi saattaa avautua voimakkaan jarrutuksen, äkillisen
käännöksen tai onnettomuuden
yhteydessä ja auton matkustajat
voivat saada vammoja sinkoutu‐
vista esineistä.
Käsinelokero
Avaa käsinelokeron kansi vetämällä
vivusta.
Käsinelokerossa on kolikkopidin ja
pyörien lukkopulttien avainsovitin.
Käsinelokeron on oltava kiinni ajon
aikana.
Mukinpitimet
Mukinpitimet sijaitsevat konsolissa
etuistuimien välissä. Ne on suunni‐
teltu erikokoisia mukeja varten.

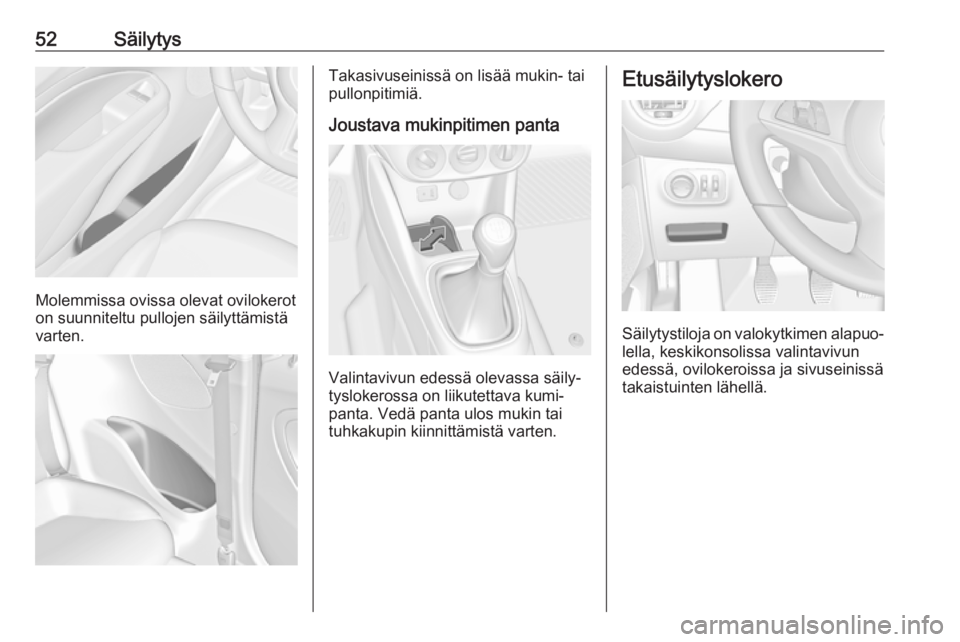

52Säilytys
Molemmissa ovissa olevat ovilokerot
on suunniteltu pullojen säilyttämistä
varten.
Takasivuseinissä on lisää mukin- tai
pullonpitimiä.
Joustava mukinpitimen panta
Valintavivun edessä olevassa säily‐
tyslokerossa on liikutettava kumi‐
panta. Vedä panta ulos mukin tai
tuhkakupin kiinnittämistä varten.
Etusäilytyslokero
Säilytystiloja on valokytkimen alapuo‐ lella, keskikonsolissa valintavivun
edessä, ovilokeroissa ja sivuseinissä
takaistuinten lähellä.

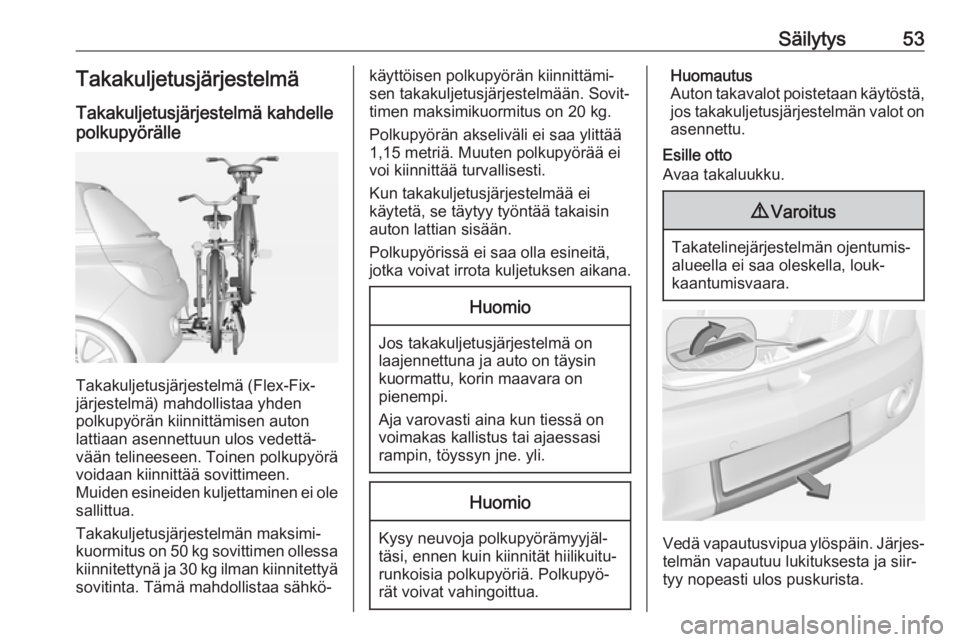

Säilytys53TakakuljetusjärjestelmäTakakuljetusjärjestelmä kahdelle
polkupyörälle
Takakuljetusjärjestelmä (Flex-Fix-
järjestelmä) mahdollistaa yhden
polkupyörän kiinnittämisen auton
lattiaan asennettuun ulos vedettä‐
vään telineeseen. Toinen polkupyörä voidaan kiinnittää sovittimeen.
Muiden esineiden kuljettaminen ei ole
sallittua.
Takakuljetusjärjestelmän maksimi‐ kuormitus on 50 kg sovittimen ollessa kiinnitettynä ja 30 kg ilman kiinnitettyä
sovitinta. Tämä mahdollistaa sähkö‐
käyttöisen polkupyörän kiinnittämi‐
sen takakuljetusjärjestelmään. Sovit‐
timen maksimikuormitus on 20 kg.
Polkupyörän akseliväli ei saa ylittää
1,15 metriä. Muuten polkupyörää ei
voi kiinnittää turvallisesti.
Kun takakuljetusjärjestelmää ei
käytetä, se täytyy työntää takaisin
auton lattian sisään.
Polkupyörissä ei saa olla esineitä,
jotka voivat irrota kuljetuksen aikana.Huomio
Jos takakuljetusjärjestelmä on
laajennettuna ja auto on täysin
kuormattu, korin maavara on
pienempi.
Aja varovasti aina kun tiessä on
voimakas kallistus tai ajaessasi
rampin, töyssyn jne. yli.
Huomio
Kysy neuvoja polkupyörämyyjäl‐
täsi, ennen kuin kiinnität hiilikuitu‐
runkoisia polkupyöriä. Polkupyö‐
rät voivat vahingoittua.
Huomautus
Auton takavalot poistetaan käytöstä,
jos takakuljetusjärjestelmän valot on
asennettu.
Esille otto
Avaa takaluukku.9 Varoitus
Takatelinejärjestelmän ojentumis‐
alueella ei saa oleskella, louk‐
kaantumisvaara.
Vedä vapautusvipua ylöspäin. Järjes‐ telmän vapautuu lukituksesta ja siir‐
tyy nopeasti ulos puskurista.

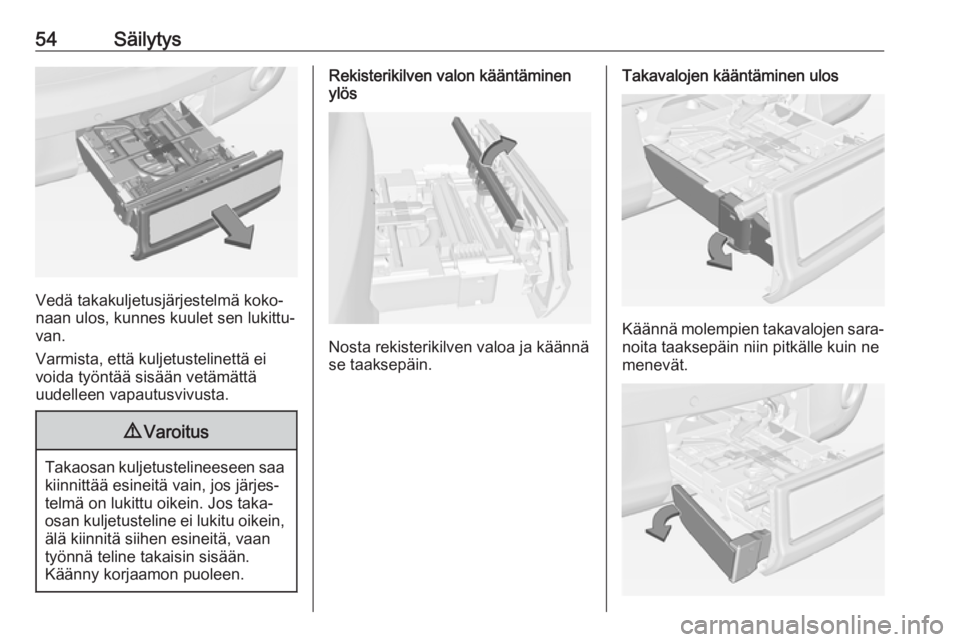

54Säilytys
Vedä takakuljetusjärjestelmä koko‐
naan ulos, kunnes kuulet sen lukittu‐
van.
Varmista, että kuljetustelinettä ei
voida työntää sisään vetämättä
uudelleen vapautusvivusta.
9 Varoitus
Takaosan kuljetustelineeseen saa
kiinnittää esineitä vain, jos järjes‐
telmä on lukittu oikein. Jos taka‐
osan kuljetusteline ei lukitu oikein,
älä kiinnitä siihen esineitä, vaan
työnnä teline takaisin sisään.
Käänny korjaamon puoleen.
Rekisterikilven valon kääntäminen
ylös
Nosta rekisterikilven valoa ja käännä
se taaksepäin.
Takavalojen kääntäminen ulos
Käännä molempien takavalojen sara‐ noita taaksepäin niin pitkälle kuin ne
menevät.

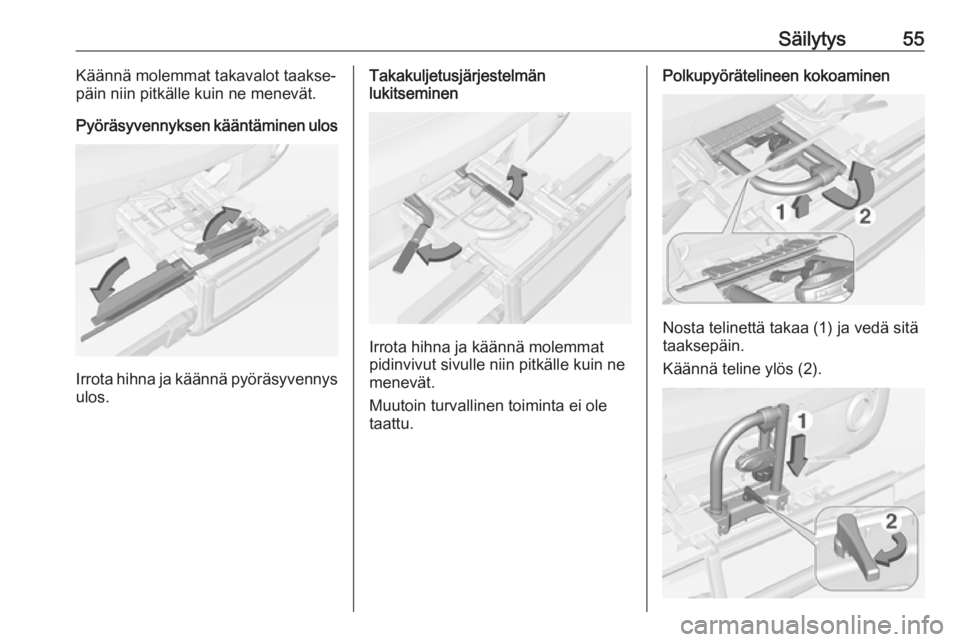

Säilytys55Käännä molemmat takavalot taakse‐
päin niin pitkälle kuin ne menevät.
Pyöräsyvennyksen kääntäminen ulos
Irrota hihna ja käännä pyöräsyvennys
ulos.
Takakuljetusjärjestelmän
lukitseminen
Irrota hihna ja käännä molemmat
pidinvivut sivulle niin pitkälle kuin ne
menevät.
Muutoin turvallinen toiminta ei ole
taattu.
Polkupyörätelineen kokoaminen
Nosta telinettä takaa (1) ja vedä sitä
taaksepäin.
Käännä teline ylös (2).

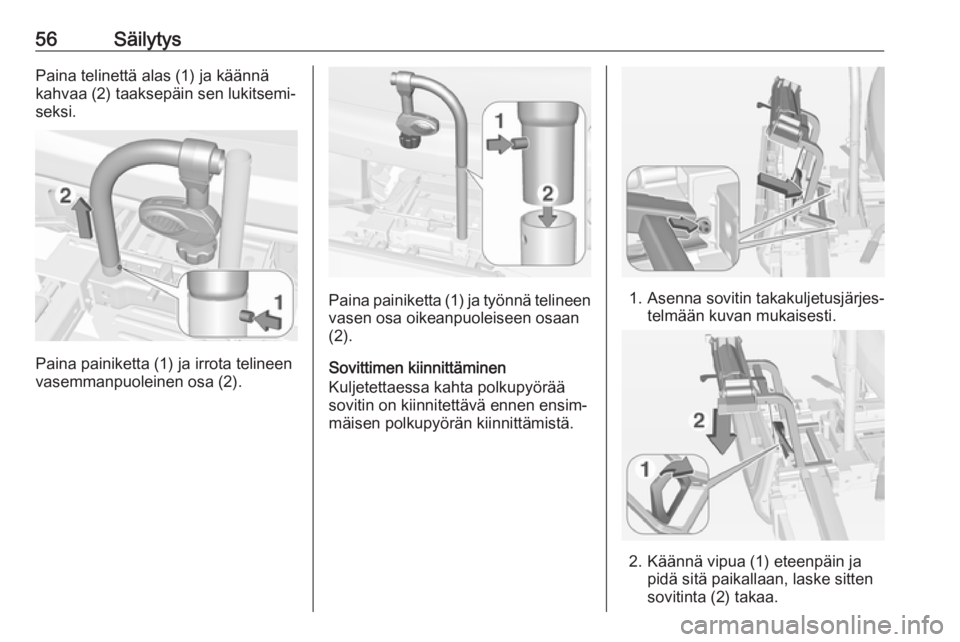

56SäilytysPaina telinettä alas (1) ja käännä
kahvaa (2) taaksepäin sen lukitsemi‐
seksi.
Paina painiketta (1) ja irrota telineen
vasemmanpuoleinen osa (2).
Paina painiketta (1) ja työnnä telineen
vasen osa oikeanpuoleiseen osaan
(2).
Sovittimen kiinnittäminen
Kuljetettaessa kahta polkupyörää
sovitin on kiinnitettävä ennen ensim‐
mäisen polkupyörän kiinnittämistä.1. Asenna sovitin takakuljetusjärjes‐ telmään kuvan mukaisesti.
2. Käännä vipua (1) eteenpäin ja pidä sitä paikallaan, laske sitten
sovitinta (2) takaa.

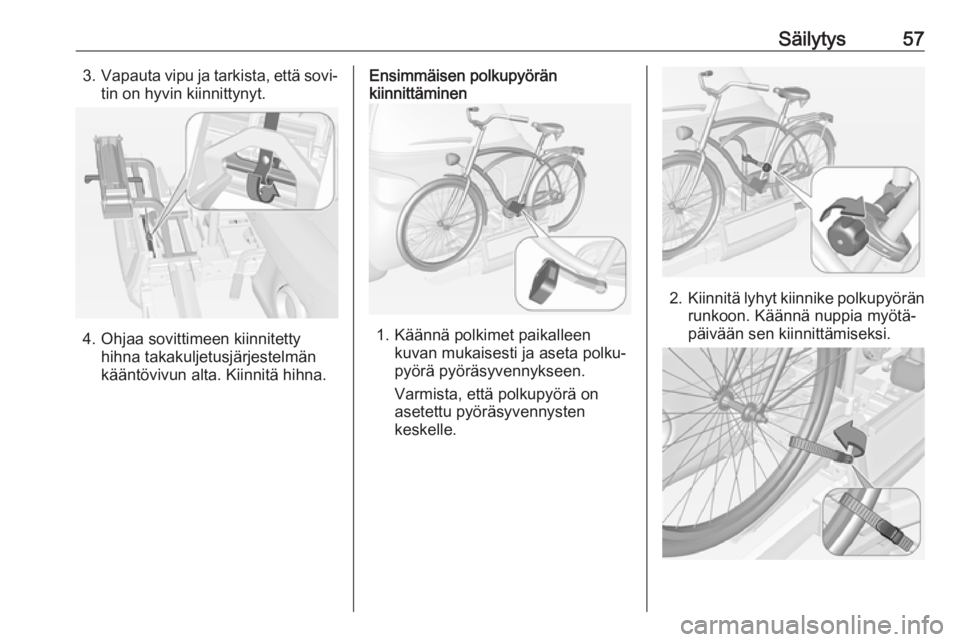

Säilytys573.Vapauta vipu ja tarkista, että sovi‐
tin on hyvin kiinnittynyt.
4. Ohjaa sovittimeen kiinnitetty hihna takakuljetusjärjestelmän
kääntövivun alta. Kiinnitä hihna.
Ensimmäisen polkupyörän
kiinnittäminen
1. Käännä polkimet paikalleen
kuvan mukaisesti ja aseta polku‐
pyörä pyöräsyvennykseen.
Varmista, että polkupyörä on
asetettu pyöräsyvennysten
keskelle.
2. Kiinnitä lyhyt kiinnike polkupyörän
runkoon. Käännä nuppia myötä‐ päivään sen kiinnittämiseksi.

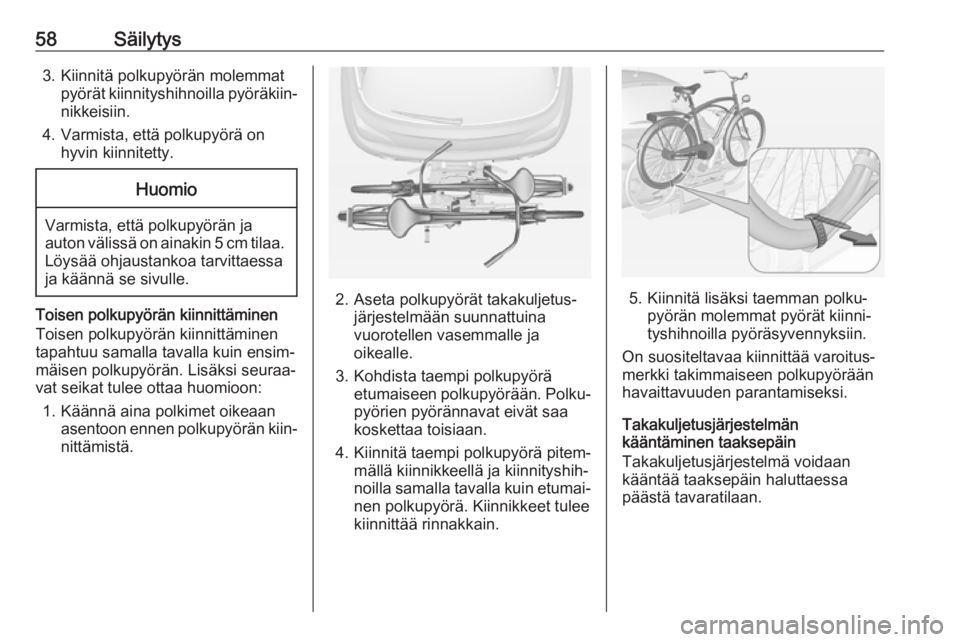

58Säilytys3. Kiinnitä polkupyörän molemmatpyörät kiinnityshihnoilla pyöräkiin‐nikkeisiin.
4. Varmista, että polkupyörä on hyvin kiinnitetty.Huomio
Varmista, että polkupyörän jaauton välissä on ainakin 5 cm tilaa.
Löysää ohjaustankoa tarvittaessa
ja käännä se sivulle.
Toisen polkupyörän kiinnittäminen
Toisen polkupyörän kiinnittäminen
tapahtuu samalla tavalla kuin ensim‐ mäisen polkupyörän. Lisäksi seuraa‐
vat seikat tulee ottaa huomioon:
1. Käännä aina polkimet oikeaan asentoon ennen polkupyörän kiin‐
nittämistä.2. Aseta polkupyörät takakuljetus‐ järjestelmään suunnattuina
vuorotellen vasemmalle ja
oikealle.
3. Kohdista taempi polkupyörä etumaiseen polkupyörään. Polku‐
pyörien pyörännavat eivät saa
koskettaa toisiaan.
4. Kiinnitä taempi polkupyörä pitem‐ mällä kiinnikkeellä ja kiinnityshih‐
noilla samalla tavalla kuin etumai‐ nen polkupyörä. Kiinnikkeet tulee
kiinnittää rinnakkain.5. Kiinnitä lisäksi taemman polku‐ pyörän molemmat pyörät kiinni‐
tyshihnoilla pyöräsyvennyksiin.
On suositeltavaa kiinnittää varoitus‐
merkki takimmaiseen polkupyörään
havaittavuuden parantamiseksi.
Takakuljetusjärjestelmän
kääntäminen taaksepäin
Takakuljetusjärjestelmä voidaan
kääntää taaksepäin haluttaessa
päästä tavaratilaan.
