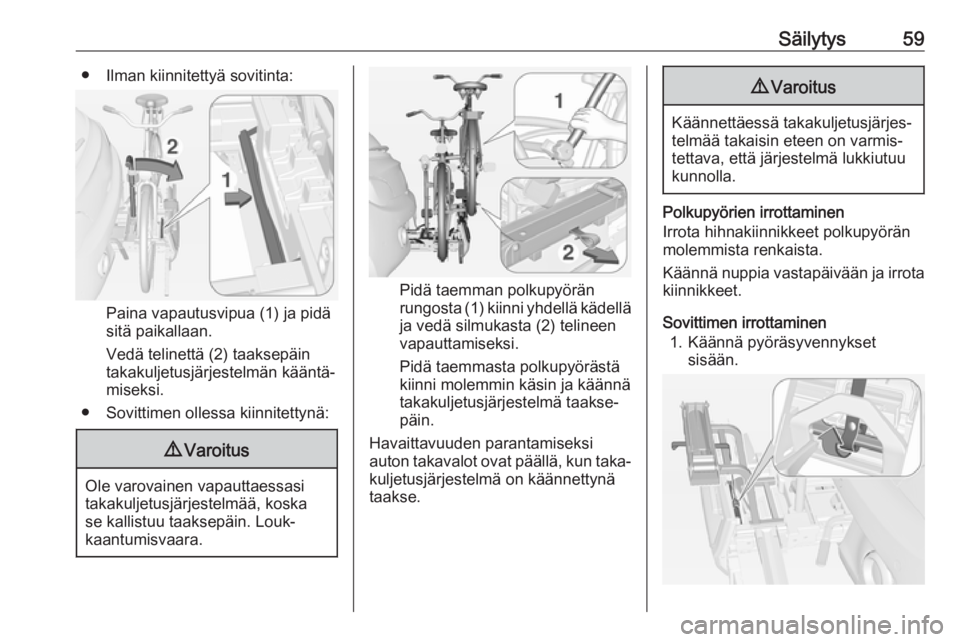

Säilytys59● Ilman kiinnitettyä sovitinta:
Paina vapautusvipua (1) ja pidä
sitä paikallaan.
Vedä telinettä (2) taaksepäin takakuljetusjärjestelmän kääntä‐
miseksi.
● Sovittimen ollessa kiinnitettynä:
9 Varoitus
Ole varovainen vapauttaessasi
takakuljetusjärjestelmää, koska
se kallistuu taaksepäin. Louk‐
kaantumisvaara.
Pidä taemman polkupyörän
rungosta (1) kiinni yhdellä kädellä
ja vedä silmukasta (2) telineen
vapauttamiseksi.
Pidä taemmasta polkupyörästä
kiinni molemmin käsin ja käännä
takakuljetusjärjestelmä taakse‐
päin.
Havaittavuuden parantamiseksi
auton takavalot ovat päällä, kun taka‐
kuljetusjärjestelmä on käännettynä
taakse.
9 Varoitus
Käännettäessä takakuljetusjärjes‐
telmää takaisin eteen on varmis‐ tettava, että järjestelmä lukkiutuu
kunnolla.
Polkupyörien irrottaminen
Irrota hihnakiinnikkeet polkupyörän
molemmista renkaista.
Käännä nuppia vastapäivään ja irrota kiinnikkeet.
Sovittimen irrottaminen 1. Käännä pyöräsyvennykset sisään.

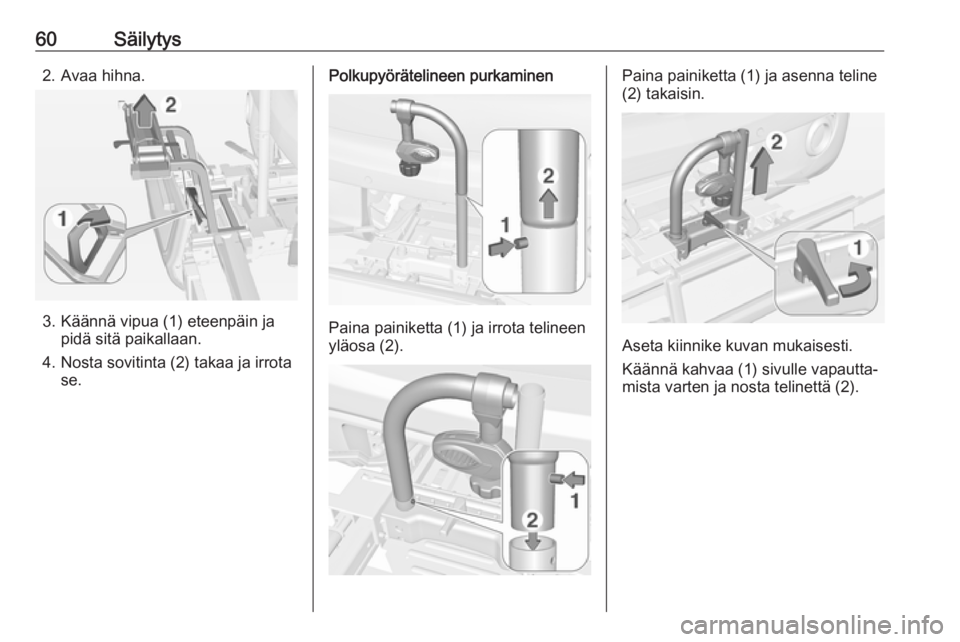

60Säilytys2. Avaa hihna.
3. Käännä vipua (1) eteenpäin japidä sitä paikallaan.
4. Nosta sovitinta (2) takaa ja irrota se.
Polkupyörätelineen purkaminen
Paina painiketta (1) ja irrota telineen
yläosa (2).
Paina painiketta (1) ja asenna teline
(2) takaisin.
Aseta kiinnike kuvan mukaisesti.
Käännä kahvaa (1) sivulle vapautta‐
mista varten ja nosta telinettä (2).

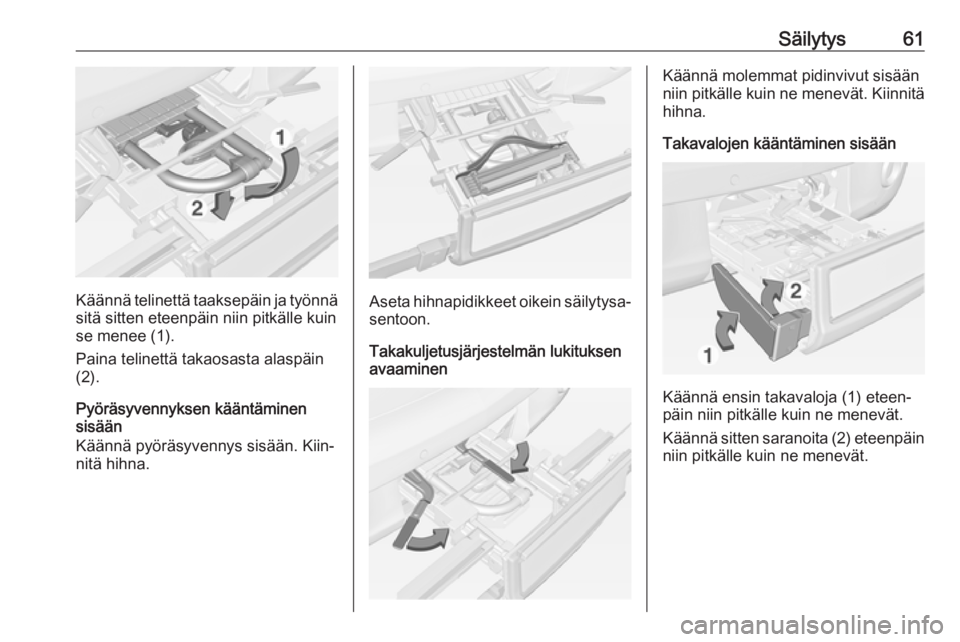

Säilytys61
Käännä telinettä taaksepäin ja työnnä
sitä sitten eteenpäin niin pitkälle kuin
se menee (1).
Paina telinettä takaosasta alaspäin
(2).
Pyöräsyvennyksen kääntäminen
sisään
Käännä pyöräsyvennys sisään. Kiin‐
nitä hihna.Aseta hihnapidikkeet oikein säilytysa‐ sentoon.
Takakuljetusjärjestelmän lukituksen avaaminen
Käännä molemmat pidinvivut sisään
niin pitkälle kuin ne menevät. Kiinnitä hihna.
Takavalojen kääntäminen sisään
Käännä ensin takavaloja (1) eteen‐
päin niin pitkälle kuin ne menevät.
Käännä sitten saranoita (2) eteenpäin
niin pitkälle kuin ne menevät.

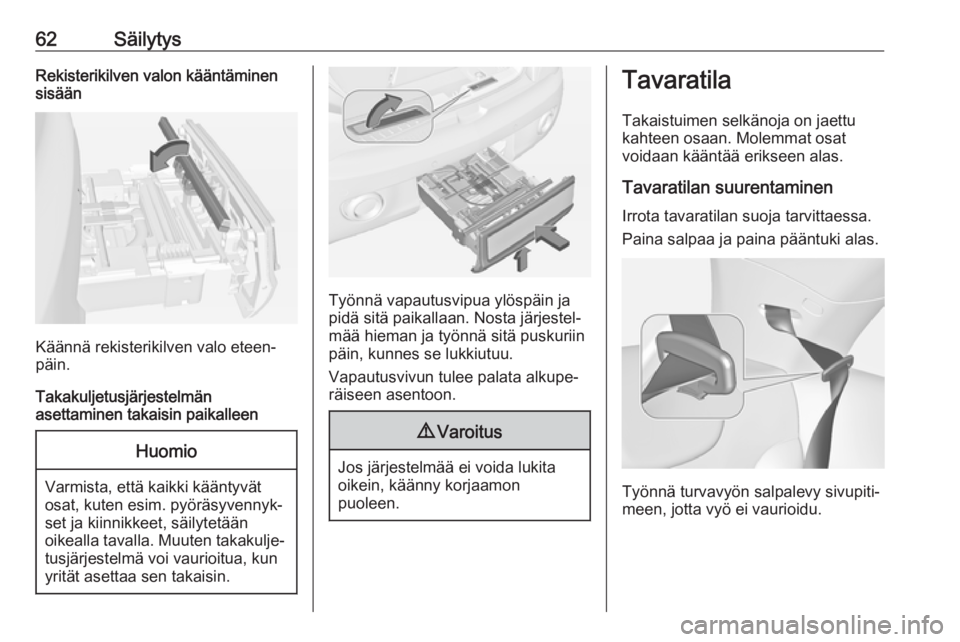

62SäilytysRekisterikilven valon kääntäminen
sisään
Käännä rekisterikilven valo eteen‐
päin.
Takakuljetusjärjestelmän
asettaminen takaisin paikalleen
Huomio
Varmista, että kaikki kääntyvät
osat, kuten esim. pyöräsyvennyk‐
set ja kiinnikkeet, säilytetään
oikealla tavalla. Muuten takakulje‐ tusjärjestelmä voi vaurioitua, kun
yrität asettaa sen takaisin.
Työnnä vapautusvipua ylöspäin ja
pidä sitä paikallaan. Nosta järjestel‐
mää hieman ja työnnä sitä puskuriin
päin, kunnes se lukkiutuu.
Vapautusvivun tulee palata alkupe‐
räiseen asentoon.
9 Varoitus
Jos järjestelmää ei voida lukita
oikein, käänny korjaamon
puoleen.
Tavaratila
Takaistuimen selkänoja on jaettu
kahteen osaan. Molemmat osat
voidaan kääntää erikseen alas.
Tavaratilan suurentaminenIrrota tavaratilan suoja tarvittaessa.
Paina salpaa ja paina pääntuki alas.
Työnnä turvavyön salpalevy sivupiti‐
meen, jotta vyö ei vaurioidu.

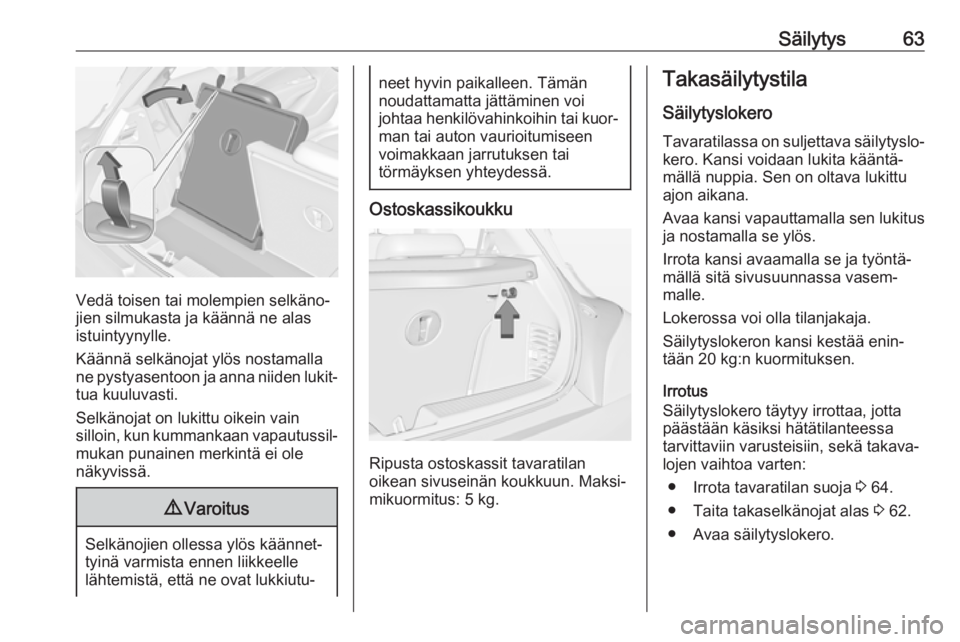

Säilytys63
Vedä toisen tai molempien selkäno‐
jien silmukasta ja käännä ne alas
istuintyynylle.
Käännä selkänojat ylös nostamalla
ne pystyasentoon ja anna niiden lukit‐
tua kuuluvasti.
Selkänojat on lukittu oikein vain
silloin, kun kummankaan vapautussil‐ mukan punainen merkintä ei ole
näkyvissä.
9 Varoitus
Selkänojien ollessa ylös käännet‐
tyinä varmista ennen liikkeelle
lähtemistä, että ne ovat lukkiutu‐
neet hyvin paikalleen. Tämän
noudattamatta jättäminen voi
johtaa henkilövahinkoihin tai kuor‐ man tai auton vaurioitumiseen
voimakkaan jarrutuksen tai
törmäyksen yhteydessä.
Ostoskassikoukku
Ripusta ostoskassit tavaratilan
oikean sivuseinän koukkuun. Maksi‐
mikuormitus: 5 kg.
Takasäilytystila
Säilytyslokero Tavaratilassa on suljettava säilytyslo‐kero. Kansi voidaan lukita kääntä‐
mällä nuppia. Sen on oltava lukittu ajon aikana.
Avaa kansi vapauttamalla sen lukitus
ja nostamalla se ylös.
Irrota kansi avaamalla se ja työntä‐
mällä sitä sivusuunnassa vasem‐
malle.
Lokerossa voi olla tilanjakaja.
Säilytyslokeron kansi kestää enin‐
tään 20 kg:n kuormituksen.
Irrotus
Säilytyslokero täytyy irrottaa, jotta päästään käsiksi hätätilanteessa
tarvittaviin varusteisiin, sekä takava‐
lojen vaihtoa varten:
● Irrota tavaratilan suoja 3 64.
● Taita takaselkänojat alas 3 62.
● Avaa säilytyslokero.

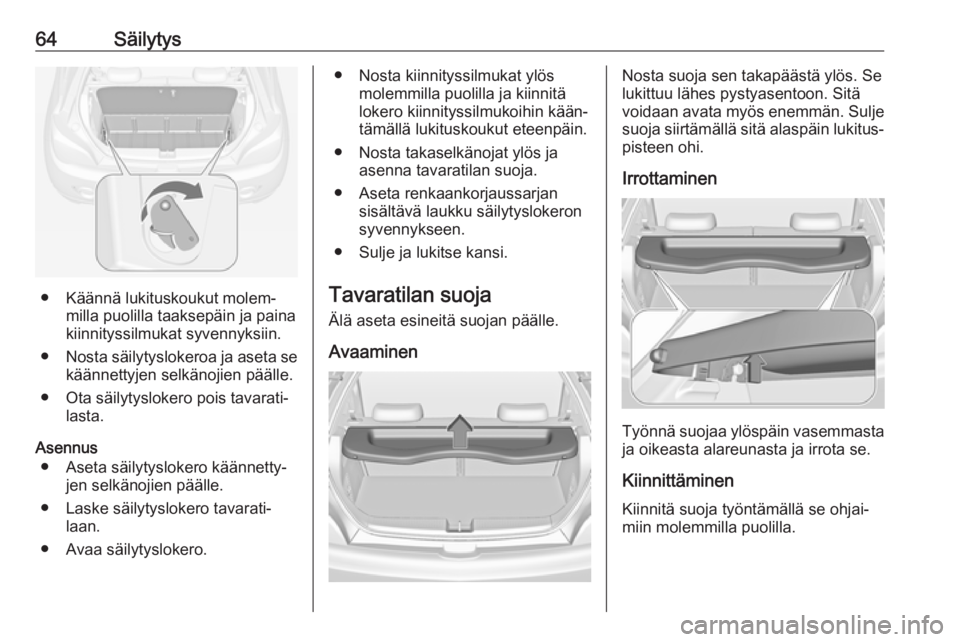

64Säilytys
● Käännä lukituskoukut molem‐milla puolilla taaksepäin ja paina
kiinnityssilmukat syvennyksiin.
● Nosta säilytyslokeroa ja aseta se
käännettyjen selkänojien päälle.
● Ota säilytyslokero pois tavarati‐ lasta.
Asennus ● Aseta säilytyslokero käännetty‐ jen selkänojien päälle.
● Laske säilytyslokero tavarati‐ laan.
● Avaa säilytyslokero.
● Nosta kiinnityssilmukat ylös molemmilla puolilla ja kiinnitä
lokero kiinnityssilmukoihin kään‐ tämällä lukituskoukut eteenpäin.
● Nosta takaselkänojat ylös ja asenna tavaratilan suoja.
● Aseta renkaankorjaussarjan sisältävä laukku säilytyslokeronsyvennykseen.
● Sulje ja lukitse kansi.
Tavaratilan suoja
Älä aseta esineitä suojan päälle.
AvaaminenNosta suoja sen takapäästä ylös. Se
lukittuu lähes pystyasentoon. Sitä
voidaan avata myös enemmän. Sulje
suoja siirtämällä sitä alaspäin lukitus‐ pisteen ohi.
Irrottaminen
Työnnä suojaa ylöspäin vasemmasta
ja oikeasta alareunasta ja irrota se.
Kiinnittäminen
Kiinnitä suoja työntämällä se ohjai‐
miin molemmilla puolilla.

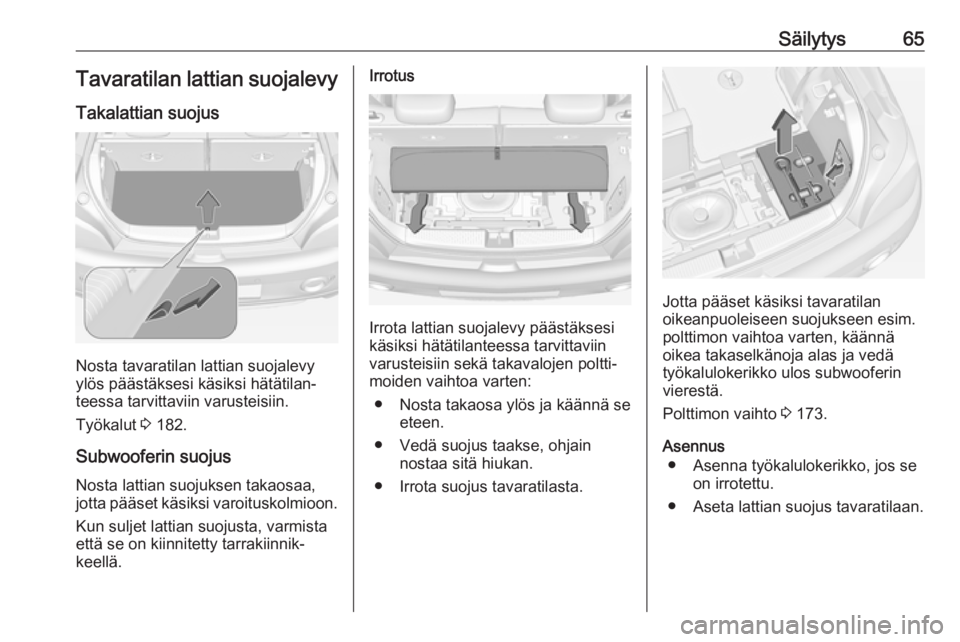

Säilytys65Tavaratilan lattian suojalevy
Takalattian suojus
Nosta tavaratilan lattian suojalevy
ylös päästäksesi käsiksi hätätilan‐
teessa tarvittaviin varusteisiin.
Työkalut 3 182.
Subwooferin suojus
Nosta lattian suojuksen takaosaa,
jotta pääset käsiksi varoituskolmioon.
Kun suljet lattian suojusta, varmista
että se on kiinnitetty tarrakiinnik‐
keellä.
Irrotus
Irrota lattian suojalevy päästäksesi
käsiksi hätätilanteessa tarvittaviin
varusteisiin sekä takavalojen poltti‐
moiden vaihtoa varten:
● Nosta takaosa ylös ja käännä se eteen.
● Vedä suojus taakse, ohjain nostaa sitä hiukan.
● Irrota suojus tavaratilasta.
Jotta pääset käsiksi tavaratilan
oikeanpuoleiseen suojukseen esim.
polttimon vaihtoa varten, käännä
oikea takaselkänoja alas ja vedä
työkalulokerikko ulos subwooferin vierestä.
Polttimon vaihto 3 173.
Asennus ● Asenna työkalulokerikko, jos se on irrotettu.
● Aseta lattian suojus tavaratilaan.

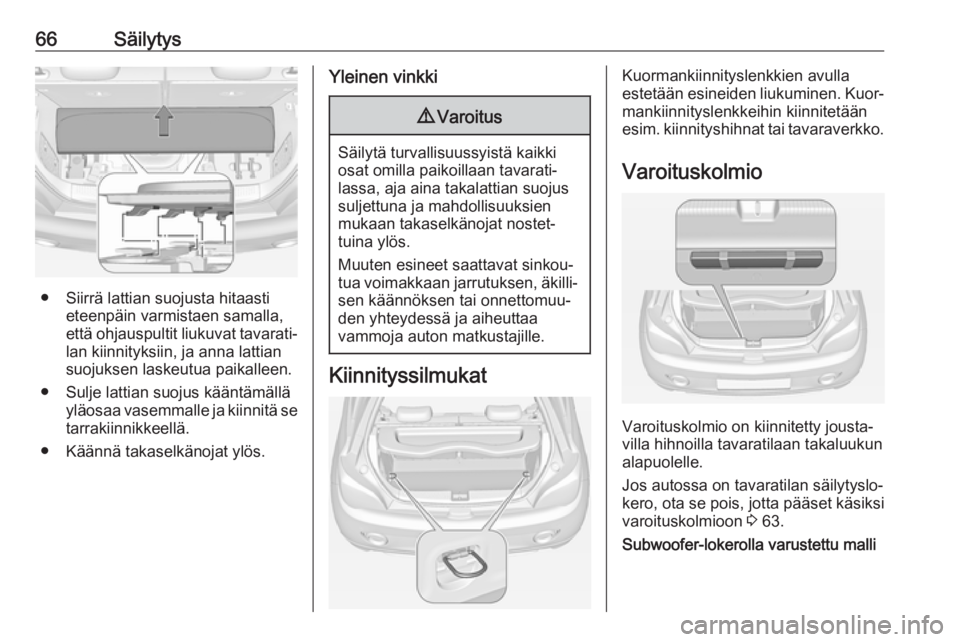

66Säilytys
● Siirrä lattian suojusta hitaastieteenpäin varmistaen samalla,
että ohjauspultit liukuvat tavarati‐
lan kiinnityksiin, ja anna lattian
suojuksen laskeutua paikalleen.
● Sulje lattian suojus kääntämällä yläosaa vasemmalle ja kiinnitä se
tarrakiinnikkeellä.
● Käännä takaselkänojat ylös.
Yleinen vinkki9 Varoitus
Säilytä turvallisuussyistä kaikki
osat omilla paikoillaan tavarati‐
lassa, aja aina takalattian suojus
suljettuna ja mahdollisuuksien
mukaan takaselkänojat nostet‐
tuina ylös.
Muuten esineet saattavat sinkou‐
tua voimakkaan jarrutuksen, äkilli‐ sen käännöksen tai onnettomuu‐
den yhteydessä ja aiheuttaa
vammoja auton matkustajille.
Kiinnityssilmukat
Kuormankiinnityslenkkien avulla
estetään esineiden liukuminen. Kuor‐ mankiinnityslenkkeihin kiinnitetään
esim. kiinnityshihnat tai tavaraverkko.
Varoituskolmio
Varoituskolmio on kiinnitetty jousta‐
villa hihnoilla tavaratilaan takaluukun
alapuolelle.
Jos autossa on tavaratilan säilytyslo‐
kero, ota se pois, jotta pääset käsiksi
varoituskolmioon 3 63.
Subwoofer-lokerolla varustettu malli

Säilytys67
Nosta lattian suojuksen takaosa ylös.Ota varoituskolmio pois vetämällä
kahvasta.
Tavaratilan lattian suojalevy 3 65.
Ensiapupakkaus
Säilytä ensiapupakkausta sivuseinän
säilytyslokerossa lähellä takaistui‐
mia.
Kattotelinejärjestelmä
Kattoteline Turvallisuussyistä ja kattovaurioiden
välttämiseksi suosittelemme auto‐
malliin hyväksytyn kattotelineen käyt‐
töä. Ota lisätietoja varten yhteys
korjaamoon.
Noudata kattotelineen käyttöohjetta.
Poista kattoteline, kun sitä ei tarvita.
Kattotelineen asennus Avaa suojus kussakin asennuskoh‐
dassa kolikon avulla.

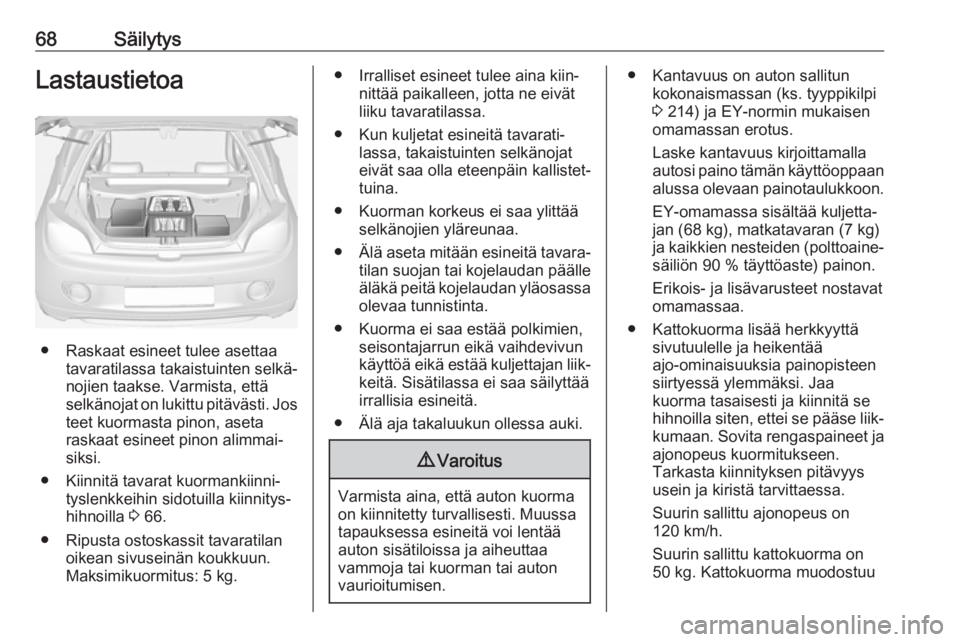

68SäilytysLastaustietoa
● Raskaat esineet tulee asettaatavaratilassa takaistuinten selkä‐
nojien taakse. Varmista, että selkänojat on lukittu pitävästi. Jos
teet kuormasta pinon, aseta
raskaat esineet pinon alimmai‐
siksi.
● Kiinnitä tavarat kuormankiinni‐ tyslenkkeihin sidotuilla kiinnitys‐
hihnoilla 3 66.
● Ripusta ostoskassit tavaratilan oikean sivuseinän koukkuun.
Maksimikuormitus: 5 kg.
● Irralliset esineet tulee aina kiin‐ nittää paikalleen, jotta ne eivät
liiku tavaratilassa.
● Kun kuljetat esineitä tavarati‐ lassa, takaistuinten selkänojat
eivät saa olla eteenpäin kallistet‐
tuina.
● Kuorman korkeus ei saa ylittää selkänojien yläreunaa.
● Älä aseta mitään esineitä tavara‐
tilan suojan tai kojelaudan päälle
äläkä peitä kojelaudan yläosassa olevaa tunnistinta.
● Kuorma ei saa estää polkimien, seisontajarrun eikä vaihdevivun
käyttöä eikä estää kuljettajan liik‐
keitä. Sisätilassa ei saa säilyttää
irrallisia esineitä.
● Älä aja takaluukun ollessa auki.9 Varoitus
Varmista aina, että auton kuorma
on kiinnitetty turvallisesti. Muussa
tapauksessa esineitä voi lentää
auton sisätiloissa ja aiheuttaa
vammoja tai kuorman tai auton
vaurioitumisen.
● Kantavuus on auton sallitun kokonaismassan (ks. tyyppikilpi
3 214) ja EY-normin mukaisen
omamassan erotus.
Laske kantavuus kirjoittamalla
autosi paino tämän käyttöoppaan alussa olevaan painotaulukkoon.
EY-omamassa sisältää kuljetta‐ jan (68 kg), matkatavaran (7 kg)
ja kaikkien nesteiden (polttoaine‐
säiliön 90 % täyttöaste) painon.
Erikois- ja lisävarusteet nostavat omamassaa.
● Kattokuorma lisää herkkyyttä sivutuulelle ja heikentää
ajo-ominaisuuksia painopisteen
siirtyessä ylemmäksi. Jaa
kuorma tasaisesti ja kiinnitä se
hihnoilla siten, ettei se pääse liik‐ kumaan. Sovita rengaspaineet ja ajonopeus kuormitukseen.
Tarkasta kiinnityksen pitävyys
usein ja kiristä tarvittaessa.
Suurin sallittu ajonopeus on
120 km/h.
Suurin sallittu kattokuorma on
50 kg. Kattokuorma muodostuu
