OPEL ADAM 2018 Používateľská príručka (in Slovak)

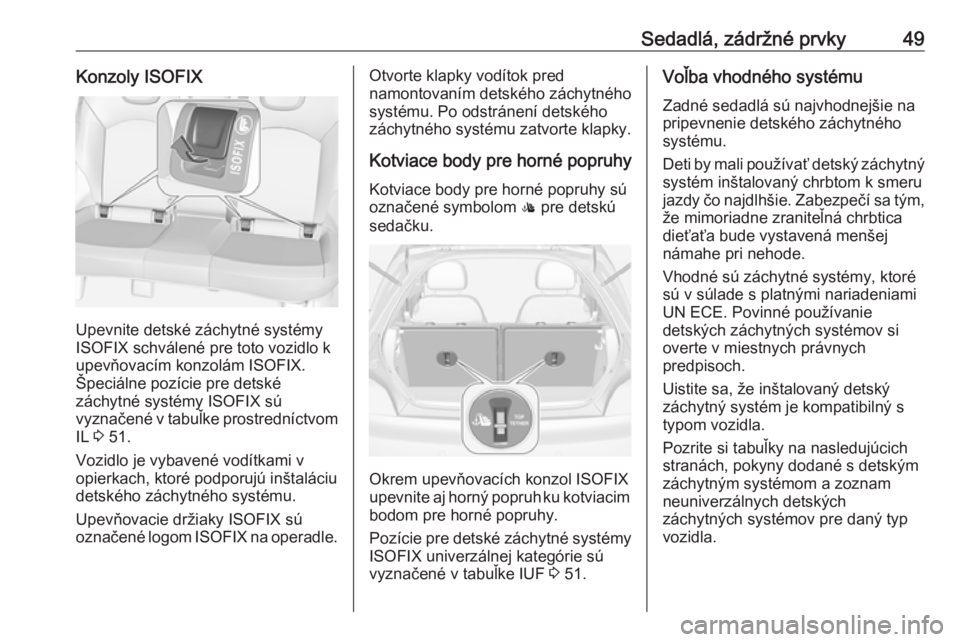

Sedadlá, zádržné prvky49Konzoly ISOFIX
Upevnite detské záchytné systémy
ISOFIX schválené pre toto vozidlo k
upevňovacím konzolám ISOFIX.
Špeciálne pozície pre detské
záchytné systémy ISOFIX sú
vyznačené v tabuľke prostredníctvom
IL 3 51.
Vozidlo je vybavené vodítkami v opierkach, ktoré podporujú inštaláciu detského záchytného systému.
Upevňovacie držiaky ISOFIX sú
označené logom ISOFIX na operadle.
Otvorte klapky vodítok pred
namontovaním detského záchytného
systému. Po odstránení detského
záchytného systému zatvorte klapky.
Kotviace body pre horné popruhy
Kotviace body pre horné popruhy sú
označené symbolom : pre detskú
sedačku.
Okrem upevňovacích konzol ISOFIX
upevnite aj horný popruh ku kotviacim
bodom pre horné popruhy.
Pozície pre detské záchytné systémy ISOFIX univerzálnej kategórie sú
vyznačené v tabuľke IUF 3 51.
Voľba vhodného systému
Zadné sedadlá sú najvhodnejšie na
pripevnenie detského záchytného
systému.
Deti by mali používať detský záchytný systém inštalovaný chrbtom k smeru
jazdy čo najdlhšie. Zabezpečí sa tým,
že mimoriadne zraniteľná chrbtica
dieťaťa bude vystavená menšej
námahe pri nehode.
Vhodné sú záchytné systémy, ktoré
sú v súlade s platnými nariadeniami
UN ECE. Povinné používanie
detských záchytných systémov si
overte v miestnych právnych
predpisoch.
Uistite sa, že inštalovaný detský
záchytný systém je kompatibilný s
typom vozidla.
Pozrite si tabuľky na nasledujúcich
stranách, pokyny dodané s detským
záchytným systémom a zoznam
neuniverzálnych detských
záchytných systémov pre daný typ
vozidla.

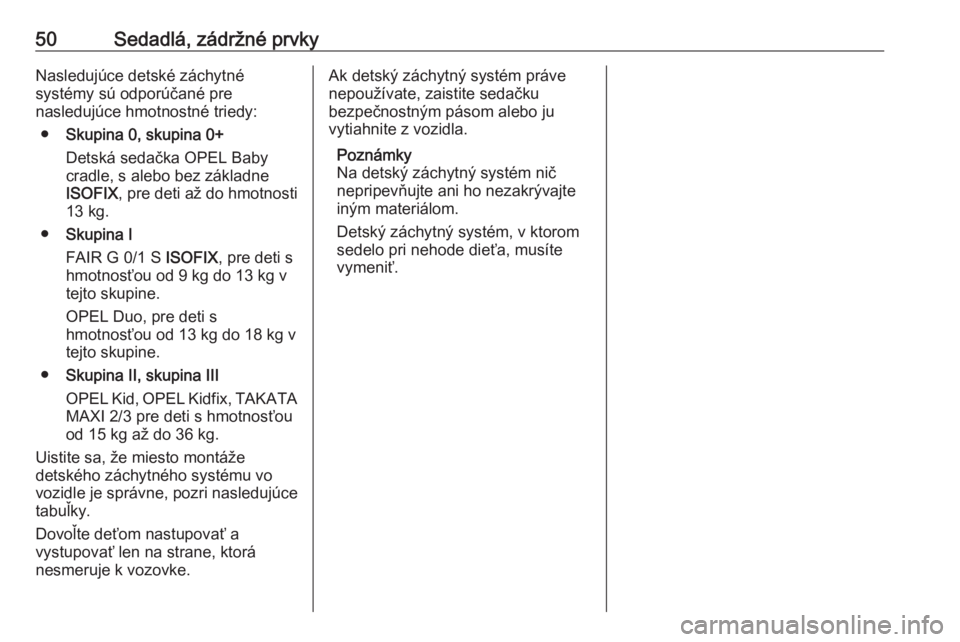

50Sedadlá, zádržné prvkyNasledujúce detské záchytné
systémy sú odporúčané pre
nasledujúce hmotnostné triedy:
● Skupina 0, skupina 0+
Detská sedačka OPEL Baby cradle, s alebo bez základneISOFIX , pre deti až do hmotnosti
13 kg.
● Skupina I
FAIR G 0/1 S ISOFIX, pre deti s
hmotnosťou od 9 kg do 13 kg v
tejto skupine.
OPEL Duo, pre deti s
hmotnosťou od 13 kg do 18 kg v
tejto skupine.
● Skupina II, skupina III
OPEL Kid, OPEL Kidfix, TAKATA
MAXI 2/3 pre deti s hmotnosťou
od 15 kg až do 36 kg.
Uistite sa, že miesto montáže
detského záchytného systému vo
vozidle je správne, pozri nasledujúce
tabuľky.
Dovoľte deťom nastupovať a
vystupovať len na strane, ktorá
nesmeruje k vozovke.Ak detský záchytný systém práve
nepoužívate, zaistite sedačku
bezpečnostným pásom alebo ju
vytiahnite z vozidla.
Poznámky
Na detský záchytný systém nič
nepripevňujte ani ho nezakrývajte
iným materiálom.
Detský záchytný systém, v ktorom
sedelo pri nehode dieťa, musíte
vymeniť.

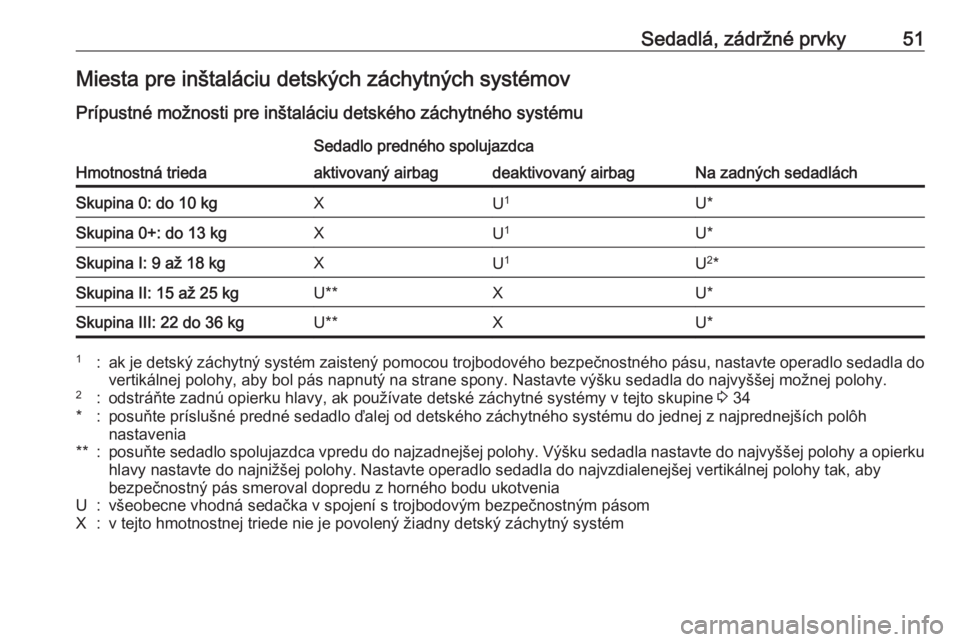

Sedadlá, zádržné prvky51Miesta pre inštaláciu detských záchytných systémov
Prípustné možnosti pre inštaláciu detského záchytného systému
Hmotnostná trieda
Sedadlo predného spolujazdca
Na zadných sedadlách
aktivovaný airbagdeaktivovaný airbagSkupina 0: do 10 kgXU 1U*Skupina 0+: do 13 kgXU1U*Skupina I: 9 až 18 kgXU1U2
*Skupina II: 15 až 25 kgU**XU*Skupina III: 22 do 36 kgU**XU*1:ak je detský záchytný systém zaistený pomocou trojbodového bezpečnostného pásu, nastavte operadlo sedadla do
vertikálnej polohy, aby bol pás napnutý na strane spony. Nastavte výšku sedadla do najvyššej možnej polohy.2:odstráňte zadnú opierku hlavy, ak používate detské záchytné systémy v tejto skupine 3 34*:posuňte príslušné predné sedadlo ďalej od detského záchytného systému do jednej z najprednejších polôh
nastavenia**:posuňte sedadlo spolujazdca vpredu do najzadnejšej polohy. Výšku sedadla nastavte do najvyššej polohy a opierku
hlavy nastavte do najnižšej polohy. Nastavte operadlo sedadla do najvzdialenejšej vertikálnej polohy tak, aby
bezpečnostný pás smeroval dopredu z horného bodu ukotveniaU:všeobecne vhodná sedačka v spojení s trojbodovým bezpečnostným pásomX:v tejto hmotnostnej triede nie je povolený žiadny detský záchytný systém

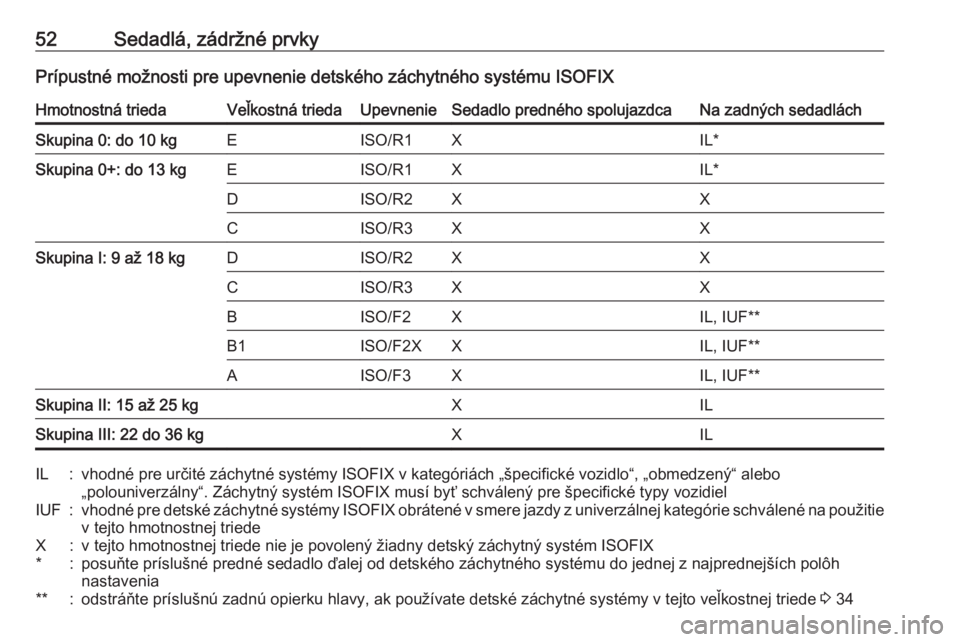

52Sedadlá, zádržné prvkyPrípustné možnosti pre upevnenie detského záchytného systému ISOFIXHmotnostná triedaVeľkostná triedaUpevnenieSedadlo predného spolujazdcaNa zadných sedadláchSkupina 0: do 10 kgEISO/R1XIL*Skupina 0+: do 13 kgEISO/R1XIL*DISO/R2XXCISO/R3XXSkupina I: 9 až 18 kgDISO/R2XXCISO/R3XXBISO/F2XIL, IUF**B1ISO/F2XXIL, IUF**AISO/F3XIL, IUF**Skupina II: 15 až 25 kgXILSkupina III: 22 do 36 kgXILIL:vhodné pre určité záchytné systémy ISOFIX v kategóriách „špecifické vozidlo“, „obmedzený“ alebo„polouniverzálny“. Záchytný systém ISOFIX musí byť schválený pre špecifické typy vozidielIUF:vhodné pre detské záchytné systémy ISOFIX obrátené v smere jazdy z univerzálnej kategórie schválené na použitie
v tejto hmotnostnej triedeX:v tejto hmotnostnej triede nie je povolený žiadny detský záchytný systém ISOFIX*:posuňte príslušné predné sedadlo ďalej od detského záchytného systému do jednej z najprednejších polôh nastavenia**:odstráňte príslušnú zadnú opierku hlavy, ak používate detské záchytné systémy v tejto veľkostnej triede 3 34

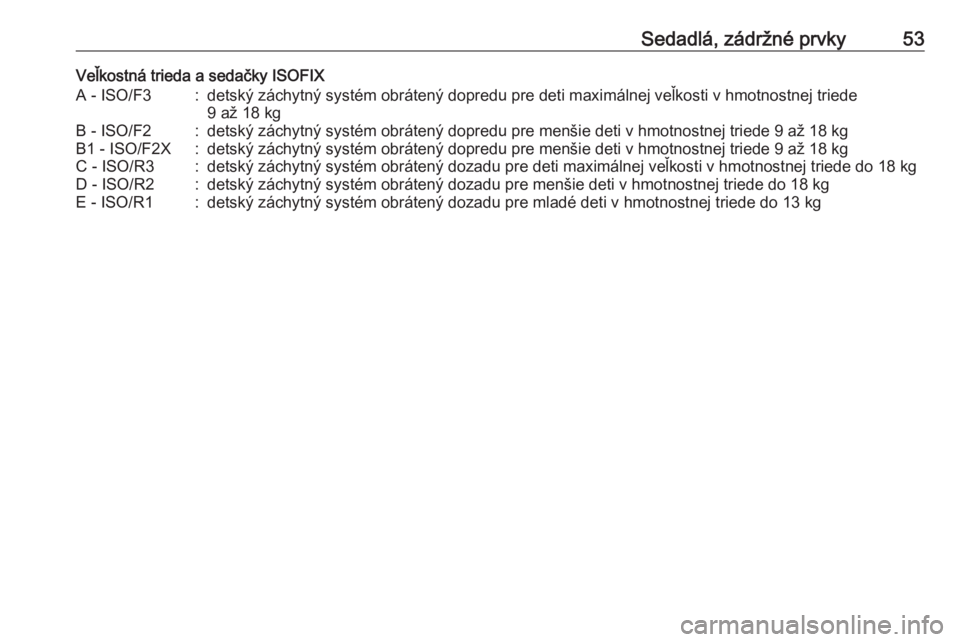

Sedadlá, zádržné prvky53Veľkostná trieda a sedačky ISOFIXA - ISO/F3:detský záchytný systém obrátený dopredu pre deti maximálnej veľkosti v hmotnostnej triede
9 až 18 kgB - ISO/F2:detský záchytný systém obrátený dopredu pre menšie deti v hmotnostnej triede 9 až 18 kgB1 - ISO/F2X:detský záchytný systém obrátený dopredu pre menšie deti v hmotnostnej triede 9 až 18 kgC - ISO/R3:detský záchytný systém obrátený dozadu pre deti maximálnej veľkosti v hmotnostnej triede do 18 kgD - ISO/R2:detský záchytný systém obrátený dozadu pre menšie deti v hmotnostnej triede do 18 kgE - ISO/R1:detský záchytný systém obrátený dozadu pre mladé deti v hmotnostnej triede do 13 kg

54Úložná schránkaÚložná schránkaÚložné priestory........................... 54
Odkladacia schránka v palubnej doske ........................................ 54
Držiaky nápojov .........................54
Predný úložný priestor ...............55
Systém zadného nosiča ............56
Batožinový priestor ......................66
Zadný úložný priestor ................67
Kryt nákladového priestoru ........67
Kryt zadného úložného priestoru podlahy ..................................... 68
Pripínacie oká ............................ 70
Výstražný trojuholník .................70
Lekárnička ................................. 71
Systém strešných nosičov ...........71
Strešný nosič ............................. 71
Informácie o nakladaní ................72Úložné priestory9Varovanie
Do úložných priestorov
neukladajte ťažké alebo ostré
predmety. V opačnom prípade sa
môže veko úložného priestoru
otvoriť a v prípade prudkého
brzdenia, náhlej zmeny smeru
alebo nehody sa môžu pasažieri
vo vozidle zraniť vymrštenými
predmetmi.
Odkladacia schránka v
palubnej doske
Potiahnite páčku, aby ste otvorili kryt
odkladacej schránky v palubnej
doske.
V odkladacej schránke v palubnej
doske sa nachádza držiak na mince a
adaptér na zaisťovacie matice kolies.
Ak je vozidlo v pohybe, schránka v
palubnej doske musí byť uzavretá.
Držiaky nápojov
Držiaky nápojov sa nachádzajú v
konzole medzi prednými sedadlami.
Sú navrhnuté pre poháre rôznych
veľkostí.

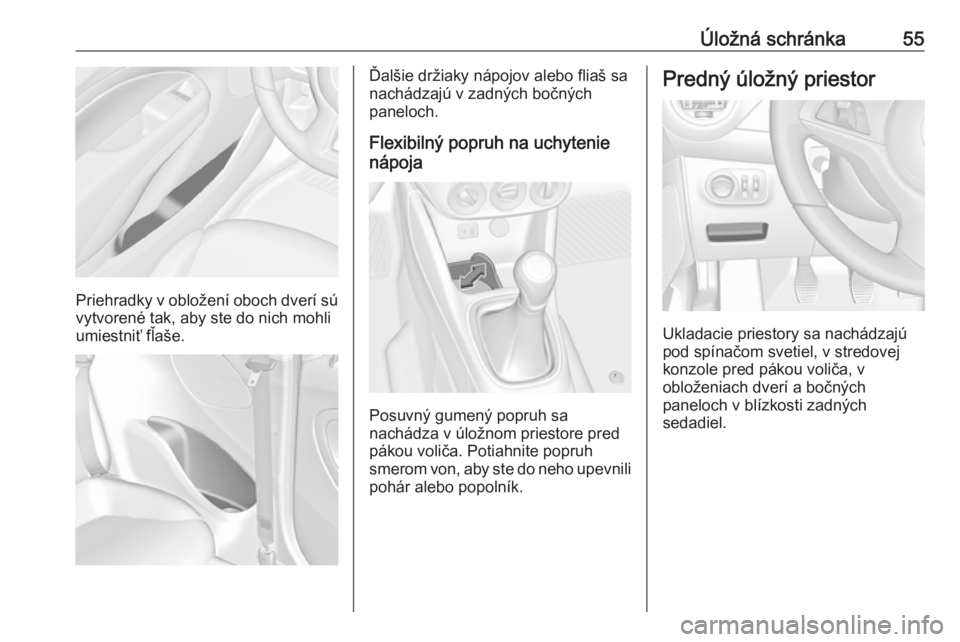

Úložná schránka55
Priehradky v obložení oboch dverí súvytvorené tak, aby ste do nich mohli
umiestniť fľaše.
Ďalšie držiaky nápojov alebo fliaš sa
nachádzajú v zadných bočných
paneloch.
Flexibilný popruh na uchytenie
nápoja
Posuvný gumený popruh sa
nachádza v úložnom priestore pred
pákou voliča. Potiahnite popruh
smerom von, aby ste do neho upevnili pohár alebo popolník.
Predný úložný priestor
Ukladacie priestory sa nachádzajú
pod spínačom svetiel, v stredovej
konzole pred pákou voliča, v
obloženiach dverí a bočných
paneloch v blízkosti zadných
sedadiel.

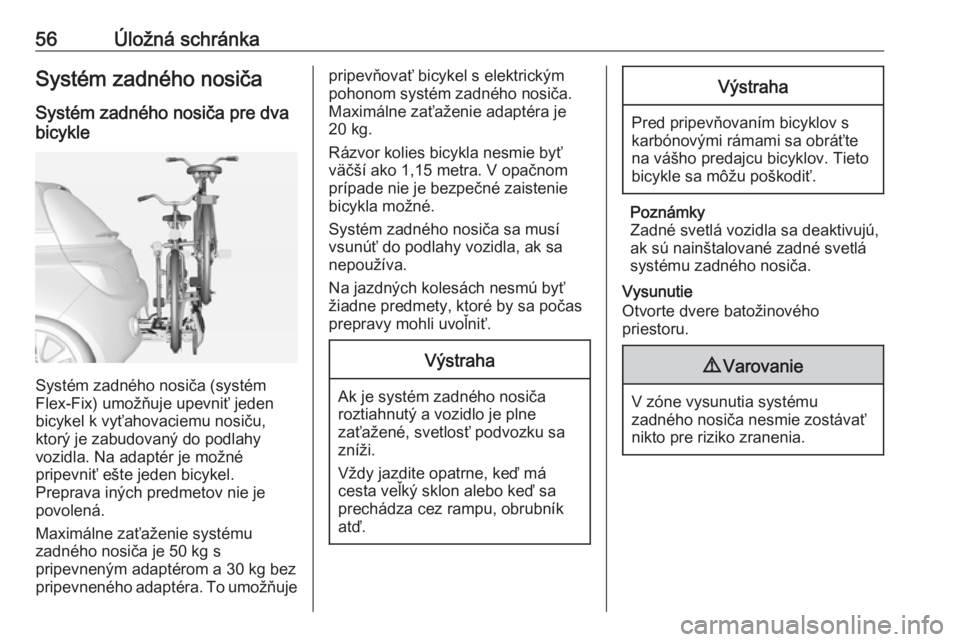

56Úložná schránkaSystém zadného nosiča
Systém zadného nosiča pre dva
bicykle
Systém zadného nosiča (systém
Flex-Fix) umožňuje upevniť jeden bicykel k vyťahovaciemu nosiču,ktorý je zabudovaný do podlahy
vozidla. Na adaptér je možné
pripevniť ešte jeden bicykel.
Preprava iných predmetov nie je
povolená.
Maximálne zaťaženie systému
zadného nosiča je 50 kg s
pripevneným adaptérom a 30 kg bez
pripevneného adaptéra. To umožňuje
pripevňovať bicykel s elektrickým
pohonom systém zadného nosiča.
Maximálne zaťaženie adaptéra je
20 kg.
Rázvor kolies bicykla nesmie byť
väčší ako 1,15 metra. V opačnom
prípade nie je bezpečné zaistenie
bicykla možné.
Systém zadného nosiča sa musí
vsunúť do podlahy vozidla, ak sa
nepoužíva.
Na jazdných kolesách nesmú byť
žiadne predmety, ktoré by sa počas
prepravy mohli uvoľniť.Výstraha
Ak je systém zadného nosiča roztiahnutý a vozidlo je plne
zaťažené, svetlosť podvozku sa
zníži.
Vždy jazdite opatrne, keď má
cesta veľký sklon alebo keď sa
prechádza cez rampu, obrubník
atď.
Výstraha
Pred pripevňovaním bicyklov s
karbónovými rámami sa obráťte na vášho predajcu bicyklov. Tieto
bicykle sa môžu poškodiť.
Poznámky
Zadné svetlá vozidla sa deaktivujú,
ak sú nainštalované zadné svetlá
systému zadného nosiča.
Vysunutie
Otvorte dvere batožinového
priestoru.
9 Varovanie
V zóne vysunutia systému
zadného nosiča nesmie zostávať
nikto pre riziko zranenia.

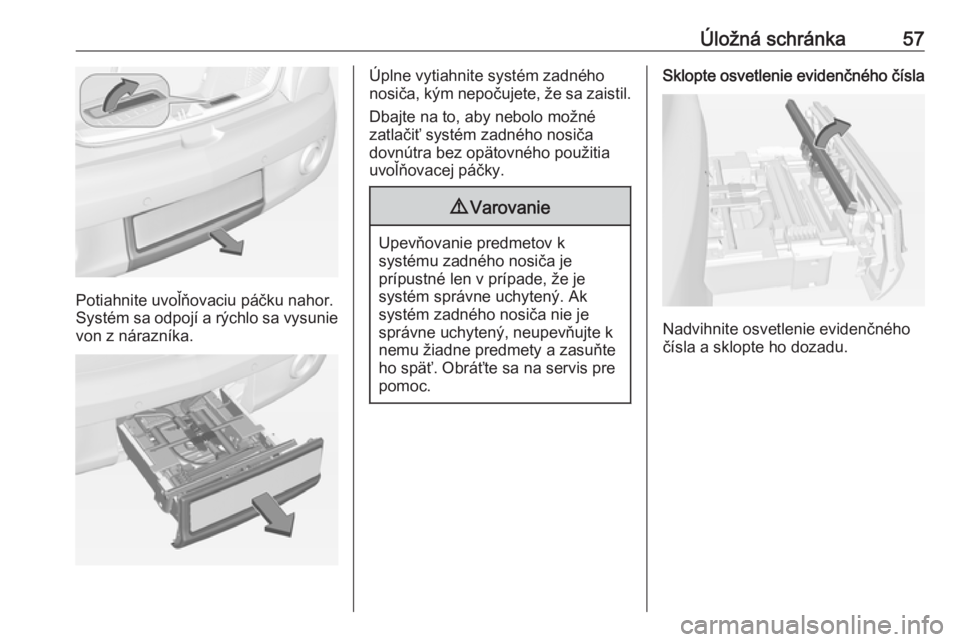

Úložná schránka57
Potiahnite uvoľňovaciu páčku nahor.
Systém sa odpojí a rýchlo sa vysunie
von z nárazníka.
Úplne vytiahnite systém zadného
nosiča, kým nepočujete, že sa zaistil.
Dbajte na to, aby nebolo možné
zatlačiť systém zadného nosiča
dovnútra bez opätovného použitia
uvoľňovacej páčky.9 Varovanie
Upevňovanie predmetov k
systému zadného nosiča je
prípustné len v prípade, že je
systém správne uchytený. Ak
systém zadného nosiča nie je
správne uchytený, neupevňujte k
nemu žiadne predmety a zasuňte
ho späť. Obráťte sa na servis pre
pomoc.
Sklopte osvetlenie evidenčného čísla
Nadvihnite osvetlenie evidenčného
čísla a sklopte ho dozadu.

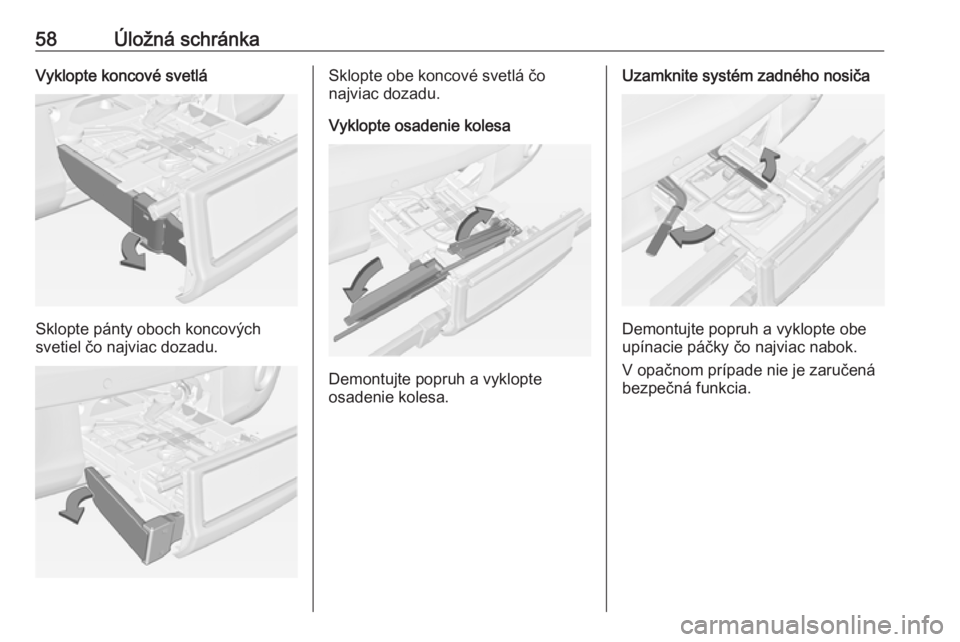

58Úložná schránkaVyklopte koncové svetlá
Sklopte pánty oboch koncových
svetiel čo najviac dozadu.
Sklopte obe koncové svetlá čo
najviac dozadu.
Vyklopte osadenie kolesa
Demontujte popruh a vyklopte
osadenie kolesa.
Uzamknite systém zadného nosiča
Demontujte popruh a vyklopte obe
upínacie páčky čo najviac nabok.
V opačnom prípade nie je zaručená
bezpečná funkcia.
