OPEL ADAM 2018 Uživatelská příručka (in Czech)

Sedadla, zádržné prvky49Místa pro instalaci dětských zádržných systémů
Přípustné možnosti pro instalaci dětského zádržného systému
Hmotnostní kategorie
Přední sedadlo spolujezdce
Na zadních sedadlech
zapnutý airbagvypnutý airbagSkupina 0: do 10 kgXU 1U*Skupina 0+: do 13 kgXU1U*Skupina I: 9 až 18 kgXU1U2
*Skupina II: 15 až 25 kgU**XU*Skupina III: 22 až 36 kgU**XU*1:při upevnění dětského zádržného systému pomocí tříbodového bezpečnostního pásu nastavte opěradlo sedadla do
svislé polohy, abyste zajistili utažení bezpečnostního pásu na straně spony. Výšku sedadla nastavte do nejvyšší
polohy.2:při použití dětských zádržných systémů této skupiny demontujte opěrku hlavy 3 33*:příslušné přední sedadlo před dětským zádržným systémem posuňte do jedné z předních krajních poloh nastavení**:sedadlo předního spolujezdce posuňte do nejzadnější polohy. Výšku sedadla nastavte do nejvyšší polohy a opěrku
hlavy posuňte do nejnižší polohy. Opěradlo sedadla nastavte podle potřeby do svislé polohy tak, aby bezpečnostní
pás vozidla směřoval z horního kotevního bodu směrem dopředu.U:univerzální dětský zádržný systém ve spojení s tříbodovým bezpečnostním pásemX:v této váhové třídě není povolen žádný dětský zádržný systém

50Sedadla, zádržné prvkyPřípustné možnosti pro instalaci dětského zádržného systému ISOFIXHmotnostní kategorieVelikostní kategorieÚchytPřední sedadlo spolujezdceNa zadních sedadlechSkupina 0: do 10 kgEISO/R1XIL*Skupina 0+: do 13 kgEISO/R1XIL*DISO/R2XXCISO/R3XXSkupina I: 9 až 18 kgDISO/R2XXCISO/R3XXBISO/F2XIL, IUF**B1ISO/F2XXIL, IUF**AISO/F3XIL, IUF**Skupina II: 15 až 25 kgXILSkupina III: 22 až 36 kgXILIL:vhodné pro určité zádržné systémy ISOFIX následujících kategorií: „specifické-vozidlo“, „omezený“ nebo„polouniverzální“. Zádržné systémy ISOFIX musí být schváleny pro specifický typ vozidlaIUF:vhodné pro dětské zádržné systémy ISOFIX univerzální kategorie, schválené pro používání v této váhové kategorii
a umístěné po směru jízdyX:v této váhové třídě není schválen žádný dětský zádržný systém ISOFIX*:příslušné přední sedadlo před dětským zádržným systémem posuňte do jedné z předních krajních poloh nastavení**:při použití dětských zádržných systémů této velikostní kategorie demontujte příslušnou zadní opěrku hlavy 3 33

Sedadla, zádržné prvky51Velikostní kategorie a přípravek sedadla ISOFIXA - ISO/F3:dětské zádržné systémy umístěné po směru jízdy pro děti ve váhové kategorii 9 až 18 kgB - ISO/F2:dětské zádržné systémy obrácené po směru jízdy pro menší děti ve váhové kategorii 9 až 18 kgB1 - ISO/F2X:dětské zádržné systémy obrácené po směru jízdy pro menší děti ve váhové kategorii 9 až 18 kgC - ISO/R3:dětské zádržné systémy obrácené proti směru jízdy pro děti ve váhové kategorii do 18 kgD - ISO/R2:dětské zádržné systémy obrácené proti směru jízdy pro menší děti ve váhové kategorii do 18 kgE - ISO/R1:dětské zádržné systémy obrácené proti směru jízdy pro nejmladší děti ve váhové kategorii do 13 kg

52Úložné prostoryÚložné prostoryÚložné schránky..........................52
Odkládací schránka v palubní desce ........................................ 52
Držáky nápojů ........................... 52
Přední odkládací schránka ........53
Zadní nosný systém ..................54
Zavazadlový prostor ....................63
Zadní úložný prostor ..................64
Kryt nákladového prostoru ........65
Kryt zadního úložného prostoru pod podlahou ........................... 66
Poutací oka ............................... 68
Výstražný trojúhelník .................68
Lékárnička ................................. 69
Systém střešních nosičů ..............69
Střešní nosič .............................. 69
Informace o nakládání .................70Úložné schránky9Varování
Neukládejte do úložných schránek
těžké a ostré předměty.
V opačném případě by se při
prudkém zabrzdění, náhlé změně
směru nebo při nehodě mohlo
otevřít víko úložné schránky
a předměty, které z této schránky
vypadnou, by mohly cestující
zranit.
Odkládací schránka
v palubní desce
Odkládací schránku v palubní desce
otevřete zatažením za páčku.
Odkládací schránka v palubní desce
je vybavena držákem mincí
a adaptéru klíče pro pojistné šrouby
kol.
Pokud je vozidlo v pohybu, musí být
odkládací schránka v palubní desce
uzavřena.
Držáky nápojů
Držáky nápojů jsou umístěny
v konzole mezi předními sedadly.
Jsou konstruovány pro různé velikosti šálků.

Úložné prostory53
Kapsy v obou dveřích jsou
přizpůsobeny pro uložení lahví.
Další držáky nápojů nebo lahví jsou
umístěny zadních bočních panelech.
Držák nápojů s pružným páskem
V úložné schránce před pákou voliče
převodů je umístěn pohyblivý gumový
pásek. Po vytažení můžete tímto
páskem zajistit šálek nebo popelník.
Přední odkládací schránka
Úložné schránky jsou umístěny pod
spínačem světel, ve středové konzole
před pákou voliče převodů, v kapsách dveří a v bočních panelech u zadních
sedadel.

54Úložné prostoryZadní nosný systémZadní nosný systém pro dvě
jízdní kola
Zadní nosný systém (systém Flex-
Fix) umožňuje připevnění jednoho
jízdního kola k výsuvnému nosiči,
který je integrován do podlahy
vozidla. Dále lze připevnit další jízdní
kolo na adaptér. Přeprava jiných
předmětů není povolena.
Maximální nosnost zadního nosného
systému je 50 kg s připevněným
adaptérem a 30 kg bez připevněného adaptéru. Díky tomu lze k zadním
nosnému systému připevnit také
jízdní kolo s elektrickým pohonem.
Maximální hmotnost adaptéru je
20 kg.
Rozvor kol jízdního kola nesmí
přesáhnout 1,15 metru. V opačném
případě není možné bezpečné
upevnění jízdního kola.
Pokud se nepoužívá, musíte zadní
nosný systém zasunout zpět do
podlahy vozidla.
Na jízdních kolech nesmí být žádné předměty, které by se během
přepravy mohli uvolnit.Výstraha
Je-li zadní nosný systém vysunutý a vozidlo je plně zatížené, sníží se
vůle podvozku.
Po cestách v prudkém stoupání
a při jízdě přes rampy, nárazníky
atd. jezděte opatrně.
Výstraha
Před připevňováním jízdních kol
z rámu z uhlíku požádejte o radu prodejce jízdního kola. Jízdní kola mohou být poškozena.
Poznámky
Pokud jsou namontována koncová světla zadního nosného systému,
deaktivují se koncová světla vozidla.
Vysouvání
Otevřete dveře zavazadlového
prostoru.
9 Varování
Nikdo nesmí být v oblasti
vysouvání zadního nosného
systému, nebezpečí zranění.

Úložné prostory55
Zatáhněte za uvolňovací páčku
směrem nahoru. Systém se uvolní
a bude se rychle pohybovat směrem
ven z nárazníku.
Zcela vytáhněte zadní nosný systém
dokud neuslyšíte, že se zajistil.
Ujistěte se, že není možné zadní nosný systém zatlačit dovnitř bez
opětovného zatažení za uvolňovací
páčku.9 Varování
Připevnit objekty na zadní nosný
systém je dovoleno pouze, pokud
byl systém správně zajištěn.
Pokud se zadní nosný systém
správně nezajistí, nepřipevňujte
na něj žádné objekty. Vyhledejte
pomoc v servisu.
Vyklopení osvětlení registrační
značky vozidla
Nadzvedněte osvětlení registrační
značky vozidla a sklopte je dozadu.

56Úložné prostoryVyklopení koncových světel
Otočte závěsy obou koncových světel
dozadu až na doraz.
Otočte obě koncová světla dozadu až
na doraz.
Vyklopení úchytu kol
Sundejte popruh a vyklopte úchyt.
Zajištění zadního nosného systému
Sejměte popruh a otočte obě upínací
páčky co nejvíce do strany.
Jinak nelze zaručit bezpečnou
funkčnost.

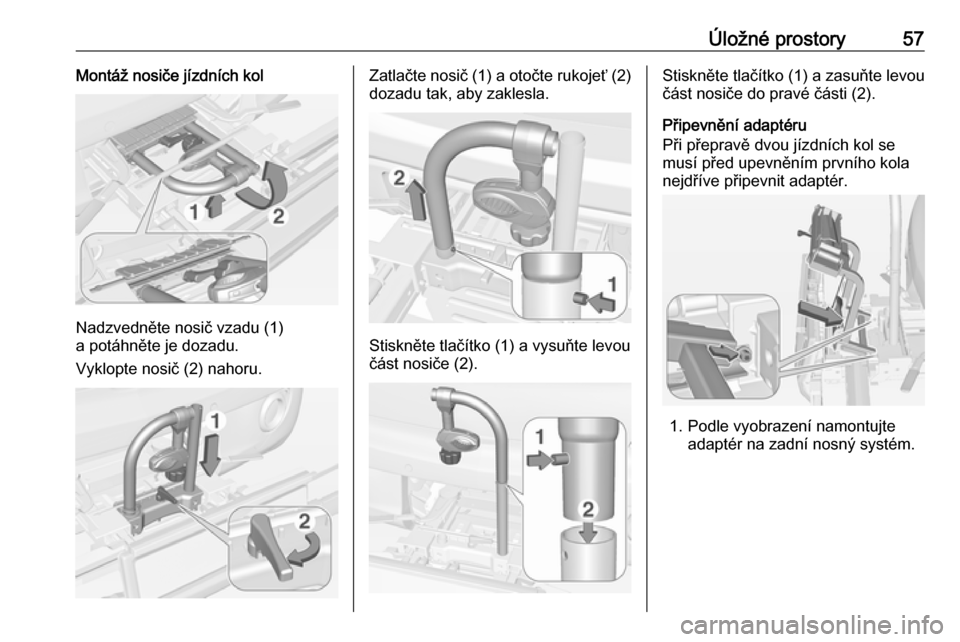

Úložné prostory57Montáž nosiče jízdních kol
Nadzvedněte nosič vzadu (1)
a potáhněte je dozadu.
Vyklopte nosič (2) nahoru.
Zatlačte nosič (1) a otočte rukojeť (2) dozadu tak, aby zaklesla.
Stiskněte tlačítko (1) a vysuňte levou
část nosiče (2).
Stiskněte tlačítko (1) a zasuňte levou
část nosiče do pravé části (2).
Připevnění adaptéru
Při přepravě dvou jízdních kol se
musí před upevněním prvního kola
nejdříve připevnit adaptér.

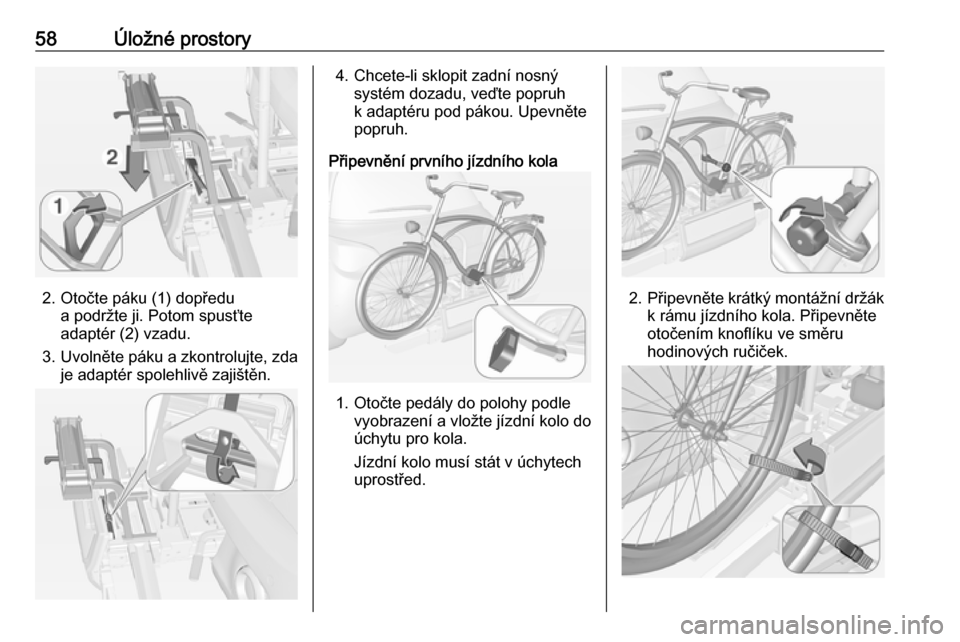

1. Podle vyobrazení namontujte adaptér na zadní nosný systém.

58Úložné prostory
2. Otočte páku (1) dopředua podržte ji. Potom spusťte
adaptér (2) vzadu.
3. Uvolněte páku a zkontrolujte, zda je adaptér spolehlivě zajištěn.
4. Chcete-li sklopit zadní nosný systém dozadu, veďte popruh
k adaptéru pod pákou. Upevněte
popruh.
Připevnění prvního jízdního kola
1. Otočte pedály do polohy podle vyobrazení a vložte jízdní kolo do
úchytu pro kola.
Jízdní kolo musí stát v úchytech
uprostřed.
2. Připevněte krátký montážní držák
k rámu jízdního kola. Připevněte
otočením knoflíku ve směru
hodinových ručiček.
