OPEL ADAM 2018 Uživatelská příručka (in Czech)

Úložné prostory593. Pomocí upevňovacích popruhůzajistěte obě kola jízdního kola
k úchytům kol.
4. Zkontrolujte jízdní kolo a ujistěte se o jeho zajištění.Výstraha
Mezi jízdním kolem a vozidlem
musí být mezera minimálně 5 cm.
V případě potřeby uvolněte řídítka a otočte je stranou.
Připevnění druhého jízdního kola
Druhé jízdní kolo se připevňuje
podobně jako první jízdní kolo. Kromě toho se musí provést několik dalších
kroků:
1. Před nasazením jízdního kola vždy otočte pedály do vhodné
polohy.2. Umístěte jízdní kola do zadního nosného systému střídavě vlevo
a vpravo.
3. Jízdní kolo vzadu vyrovnejte s jízdním kolem vepředu. Náboje
kol se nesmí navzájem dotýkat.
4. Zadní jízdní kolo připevněte pomocí dlouhého montážního
držáku a upevňovacích popruhů podle postupu pro jízdní kolo
umístěné vepředu. Montážní
držáky se musí připevnit
rovnoběžně.5. Dále zajistěte obě kola zadního jízdního kola k vybráním pro kola
pomocí napínacích popruhů.
Pro zlepšení viditelnosti
doporučujeme na jízdní kolo vzadu
připevnit výstražnou ceduli.
Sklopení zadního nosného systému
dozadu
Aby byl přístupný zavazadlový
prostor, zadní nosný systém se musí
sklopit dozadu.

60Úložné prostory● Bez připevněného adaptéru:
Potlačte páku (1), vyklesněte ji
a podržte.
Potáhněte nosič (2) dozadu
a sklopte zadní nosný systém.
● S připevněným adaptérem:
9 Varování
Dávejte pozor při vypojování
zadního nosného systému,
protože se systém nakloní
dozadu. Riziko poranění.
Jednou rukou podržte rám (1)
zadního kola a zatáhněte za
poutko (2) a rám uvolněte.
Podržte zadní kolo oběma
rukama a sklopte zadní nosný
systém dozadu.
Jakmile se zadní nosný systém sklopí
zpátky, aktivují se koncová světla,
aby byl vůz lépe vidět.
9 Varování
Při opětovném vyklápění zadního
nosného systému dopředu musí
systém spolehlivě zaklesnout.
Demontáž jízdních kol
Povolte upevňovací popruhy obou kol
jízdního kola.
Otočte knoflíkem doleva a sejměte
montážní držáky.
Odpojování adaptéru 1. Sklopte úchyty kol dovnitř.
2. Sundejte popruh.

Úložné prostory61
3. Otočte páku (1) dopředua podržte ji.
4. Nadzvedněte adaptér (2) vzadu a vytáhněte jej.
Demontáž nosiče jízdních kol
Stiskněte tlačítko (1) a vysuňte horní
část nosiče (2).
Stiskněte tlačítko (1) a nasaďte zpět
nosič (2).
Umístěte montážní držák podle
vyobrazení na obrázku.
Otočením rukojeti (1) stranou
proveďte odjištění a zvedněte stojan
(2).

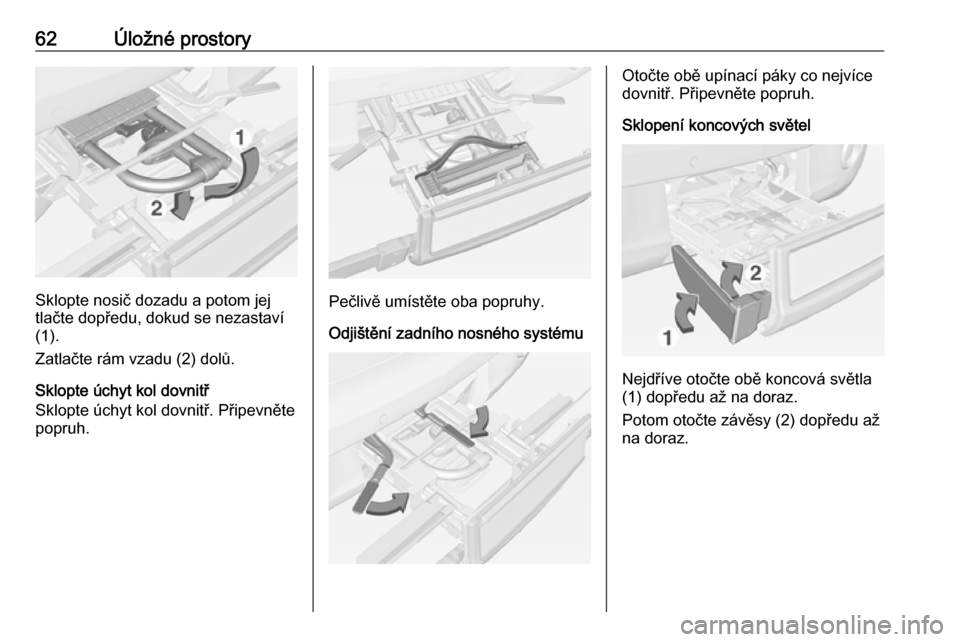

62Úložné prostory
Sklopte nosič dozadu a potom jej
tlačte dopředu, dokud se nezastaví
(1).
Zatlačte rám vzadu (2) dolů.
Sklopte úchyt kol dovnitř
Sklopte úchyt kol dovnitř. Připevněte
popruh.Pečlivě umístěte oba popruhy.
Odjištění zadního nosného systému
Otočte obě upínací páky co nejvíce
dovnitř. Připevněte popruh.
Sklopení koncových světel
Nejdříve otočte obě koncová světla
(1) dopředu až na doraz.
Potom otočte závěsy (2) dopředu až
na doraz.

Úložné prostory63Sklopení osvětlení registrační značky
vozidla
Sklopte osvětlení registrační značky
vozidla dopředu.
Zasouvání zadního nosného systému
Výstraha
Pečlivě složte všechny sklopné
díly, např. montážní držáky
a úchyty kol. Jinak by se zadní
nosný systém mohl poškodit, když se pokusíte jej zasunout.
Potlačte uvolňovací páku nahoru
a podržte ji. Zlehka nadzvedněte
systém a potlačte jej na doraz tak, aby zaklesl.
Uvolňovací páčka se musí vrátit do
původní polohy.
9 Varování
Pokud nelze systém správně
zajistit, prosím vyhledejte pomoc
v servisu.
Zavazadlový prostor
Opěradlo zadního sedadla je
rozděleno na dvě části. Obě části lze
sklopit samostatně.
Rozšíření zavazadlového
prostoru
Pokud je potřeba, vyjměte kryt
zavazadlového prostoru.
Stiskněte západku a zatlačte dolu
opěrku hlavy.
Zasuňte sponu bezpečnostního pásu
do bočního držáku, aby nedošlo
k poškození pásu.

64Úložné prostory
Zatáhněte za smyčku na jednom
nebo na obou opěradlech a sklopte je dolů, na sedák sedadla.
Pro vrácení do původní polohy
sedadla zvedněte do vzpřímené
polohy, dokud slyšitelně
nezaklapnou.
Opěradla jsou správně zajištěna,
když červené značky na obou
odjišťovacích smyčkách nejsou
viditelné.
9 Varování
Než se rozjedete, při vyklopení
nahoru zkontrolujte, zda jsou
opěradla spolehlivě zajištěna.
V opačném případě může při
prudkém brzdění nebo kolizi dojít
k poranění osob nebo poškození
nákladu či vozidla.
Háček pro nákupní tašky
K zavěšení nákupních tašek použijte
háček na pravé boční stěně
zavazadlového prostoru. Maximální
zatížení: 5 kg.
Zadní úložný prostor
Úložná schránka
V zavazadlovém prostoru se nachází uzavíratelná úložná schránka. Kryt
lze zajistit otočením knoflíku. Za jízdy
musí být zajištěn.
Pro otevření kryt odjistěte a zvedněte jej.
Kryt vyjmete tak, že jej otevřete
a posunete stranou, doleva.
Tuto schránku lze rozdělit dělicím
prvkem.
Přípustné zatížení krytu úložné
schránky je maximálně 20 kg.
Vyjmutí
Pro přístup k výbavě pro případ
nouzového zastavení nebo při
výměně žárovek koncových světel se
musí schránka vyjmout:
● Demontujte kryt zavazadlového prostoru 3 65.
● Sklopte dolů opěradla zadních sedadel 3 63.
● Otevřete úložnou schránku.

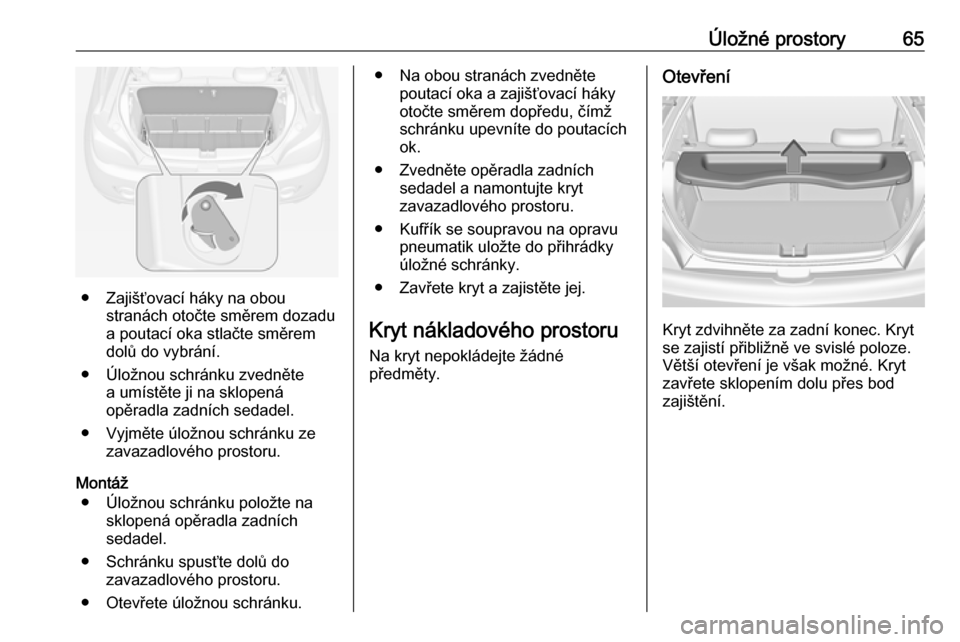

Úložné prostory65
● Zajišťovací háky na oboustranách otočte směrem dozadu
a poutací oka stlačte směrem
dolů do vybrání.
● Úložnou schránku zvedněte a umístěte ji na sklopená
opěradla zadních sedadel.
● Vyjměte úložnou schránku ze zavazadlového prostoru.
Montáž ● Úložnou schránku položte na sklopená opěradla zadních
sedadel.
● Schránku spusťte dolů do zavazadlového prostoru.
● Otevřete úložnou schránku.
● Na obou stranách zvedněte poutací oka a zajišťovací háky
otočte směrem dopředu, čímž
schránku upevníte do poutacích
ok.
● Zvedněte opěradla zadních sedadel a namontujte kryt
zavazadlového prostoru.
● Kufřík se soupravou na opravu pneumatik uložte do přihrádky
úložné schránky.
● Zavřete kryt a zajistěte jej.
Kryt nákladového prostoru Na kryt nepokládejte žádné
předměty.Otevření
Kryt zdvihněte za zadní konec. Kryt
se zajistí přibližně ve svislé poloze.
Větší otevření je však možné. Kryt
zavřete sklopením dolu přes bod zajištění.

66Úložné prostoryRozepnutí
Zespoda vytlačte kryt na levé a pravé
straně směrem nahoru a vyjměte jej.
Montáž Zatlačením na zajistěte kryt do
vodítek obou stranách.
Kryt zadního úložného
prostoru pod podlahou
Kryt zadní podlahy
Pro přístup k výbavě pro případ
nouzového zastavení nazdvihněte
zadní část krytu podlahy.
Nářadí 3 188.
Kryt basového reproduktoru
Pro přístup k výstražnému
trojúhelníku nadzvedněte zadní část
krytu podlahy.
Při zavírání krytu podlahy se ujistěte,
že je zajištěn pomocí suchých zipů.
Vyjmutí
Pro přístup k výbavě pro případ
nouzového zastavení nebo při
výměně žárovek koncových světel
vyjměte kryt podlahy:
● Zvedněte a překlopte zadní část dopředu.
● Kryt posuňte dozadu, vedení ho mírně nadzdvihne.
● Vyjměte kryt ze zavazadlového prostoru.

Úložné prostory67
Pro přístup k pravému krytu,
například pro výměnu žárovky,
sklopte opěradla pravého zadního
sedadla a vytáhněte sadu nářadí
podle basového reproduktoru.
Výměna žárovky 3 178.
Montáž ● Uložte sadu nářadí, pokud byla vyjmuta.
● Umístěte kryt podlahy do zavazadlového prostoru.● Kryt podlahy pomalu zasuňtedopředu, přitom dávejte pozor,
aby se vodicí čepy zasunuly do
uchycení v zavazadlovém
prostoru, a nechte kryt klesnout
do původní polohy.
● Kryt podlahy zavřete překlopením zadní části
a zajistěte jej suchými zipy.
● Zdvihněte opěradla zadních sedadel.
Obecné rady9Varování
Z bezpečnostních důvodů vždy
ukládejte všechny součásti na
svých místech v zavazadlovém
prostoru se zavřeným krytem
podlahy zavazadlového prostoru,
a pokud je to možné, mějte
opěradla zadních sedadel ve
vzpřímené poloze.
V opačném případě by při
prudkém brzdění, náhlé změně
směru nebo při nehodě mohly
předměty vržené do prostoru
vozidla zranit cestující.

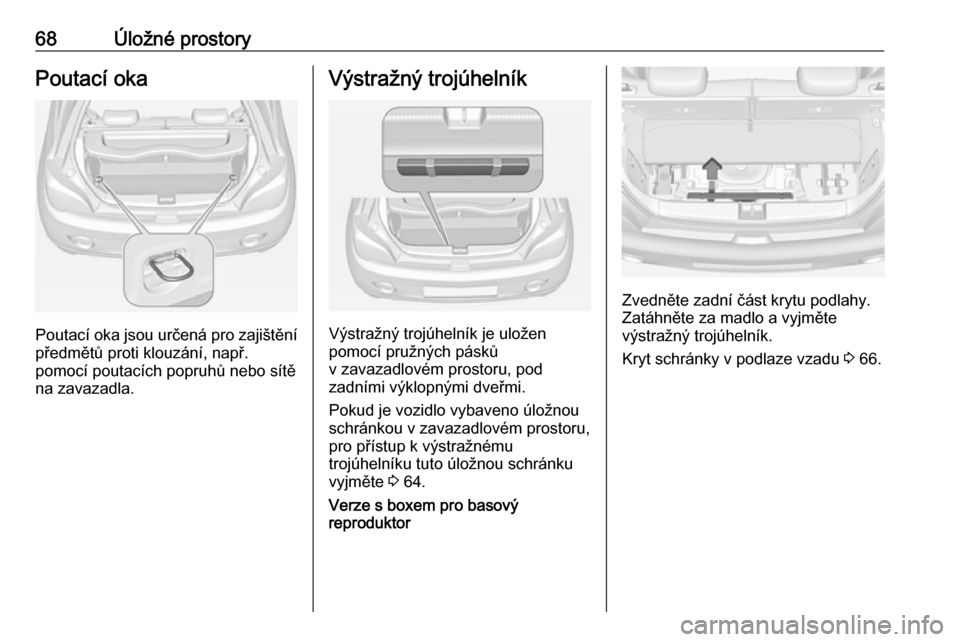

68Úložné prostoryPoutací oka
Poutací oka jsou určená pro zajištěnípředmětů proti klouzání, např.
pomocí poutacích popruhů nebo sítě
na zavazadla.
Výstražný trojúhelník
Výstražný trojúhelník je uložen
pomocí pružných pásků
v zavazadlovém prostoru, pod
zadními výklopnými dveřmi.
Pokud je vozidlo vybaveno úložnou
schránkou v zavazadlovém prostoru,
pro přístup k výstražnému
trojúhelníku tuto úložnou schránku
vyjměte 3 64.
Verze s boxem pro basový
reproduktor
Zvedněte zadní část krytu podlahy. Zatáhněte za madlo a vyjměte
výstražný trojúhelník.
Kryt schránky v podlaze vzadu 3 66.
