OPEL ADAM 2019 Betriebsanleitung (in German)

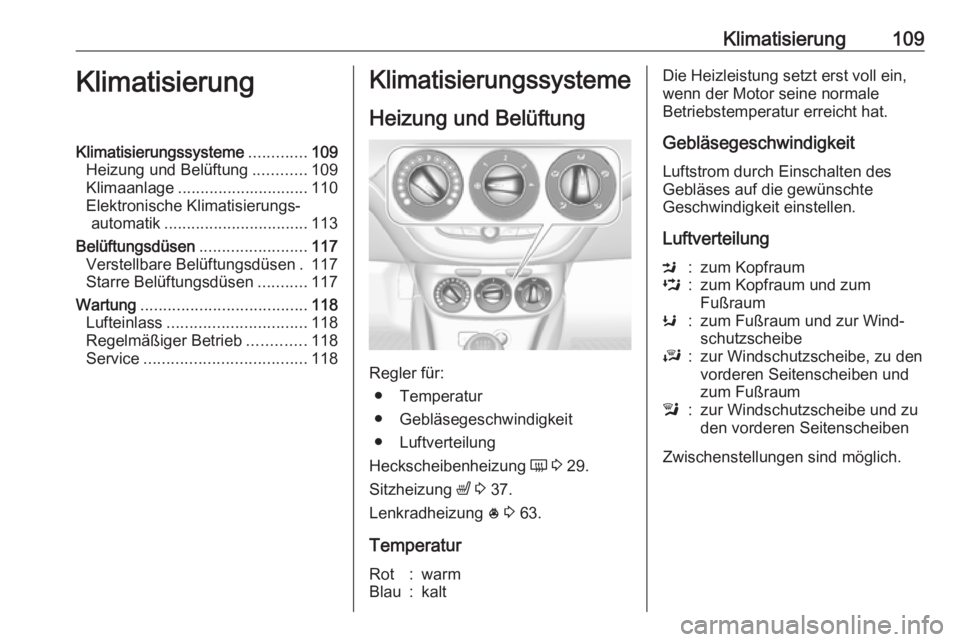

Klimatisierung109KlimatisierungKlimatisierungssysteme.............109
Heizung und Belüftung ............109
Klimaanlage ............................. 110
Elektronische Klimatisierungs‐ automatik ................................ 113
Belüftungsdüsen ........................117
Verstellbare Belüftungsdüsen . 117
Starre Belüftungsdüsen ...........117
Wartung ..................................... 118
Lufteinlass ............................... 118
Regelmäßiger Betrieb .............118
Service .................................... 118Klimatisierungssysteme
Heizung und Belüftung
Regler für: ● Temperatur
● Gebläsegeschwindigkeit
● Luftverteilung
Heckscheibenheizung Ü 3 29.
Sitzheizung ß 3 37.
Lenkradheizung * 3 63.
Temperatur
Rot:warmBlau:kaltDie Heizleistung setzt erst voll ein,
wenn der Motor seine normale
Betriebstemperatur erreicht hat.
Gebläsegeschwindigkeit
Luftstrom durch Einschalten des
Gebläses auf die gewünschte
Geschwindigkeit einstellen.
LuftverteilungM:zum KopfraumL:zum Kopfraum und zum
FußraumK:zum Fußraum und zur Wind‐
schutzscheibeJ:zur Windschutzscheibe, zu den
vorderen Seitenscheiben und
zum Fußrauml:zur Windschutzscheibe und zu
den vorderen Seitenscheiben
Zwischenstellungen sind möglich.

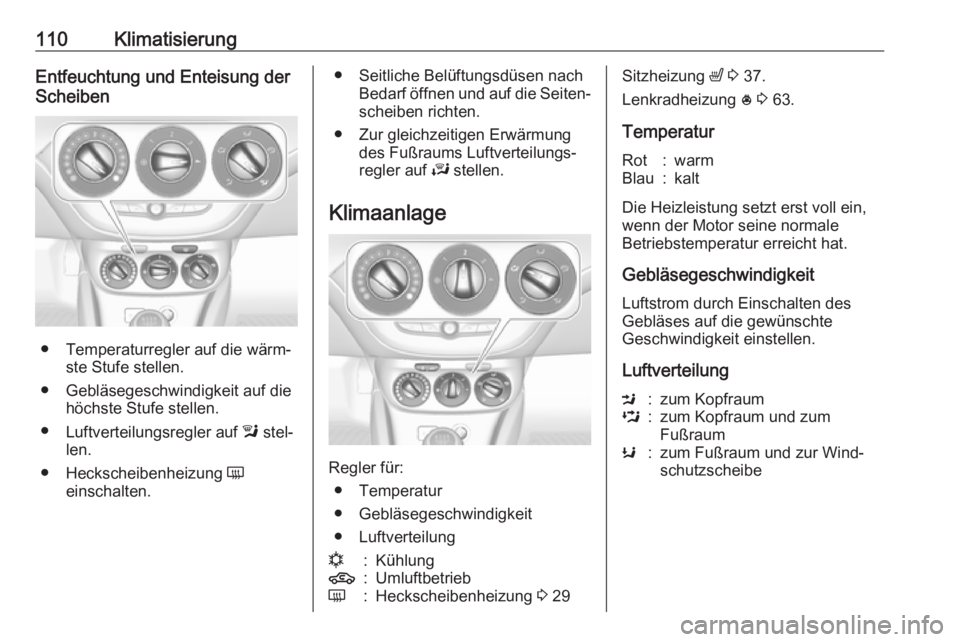

110KlimatisierungEntfeuchtung und Enteisung der
Scheiben
● Temperaturregler auf die wärm‐ ste Stufe stellen.
● Gebläsegeschwindigkeit auf die höchste Stufe stellen.
● Luftverteilungsregler auf l stel‐
len.
● Heckscheibenheizung Ü
einschalten.
● Seitliche Belüftungsdüsen nach Bedarf öffnen und auf die Seiten‐
scheiben richten.
● Zur gleichzeitigen Erwärmung des Fußraums Luftverteilungs‐
regler auf J stellen.
Klimaanlage
Regler für: ● Temperatur
● Gebläsegeschwindigkeit
● Luftverteilung
n:Kühlung4:UmluftbetriebÜ:Heckscheibenheizung 3 29Sitzheizung ß 3 37.
Lenkradheizung * 3 63.
TemperaturRot:warmBlau:kalt
Die Heizleistung setzt erst voll ein,
wenn der Motor seine normale
Betriebstemperatur erreicht hat.
Gebläsegeschwindigkeit Luftstrom durch Einschalten des
Gebläses auf die gewünschte
Geschwindigkeit einstellen.
Luftverteilung
M:zum KopfraumL:zum Kopfraum und zum
FußraumK:zum Fußraum und zur Wind‐
schutzscheibe

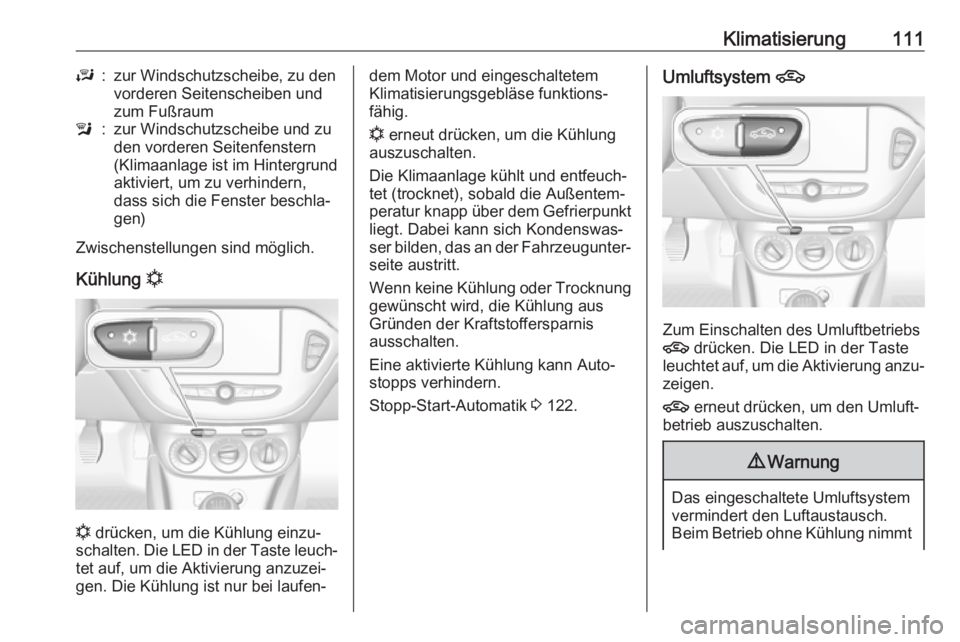

Klimatisierung111J:zur Windschutzscheibe, zu den
vorderen Seitenscheiben und
zum Fußrauml:zur Windschutzscheibe und zu
den vorderen Seitenfenstern
(Klimaanlage ist im Hintergrund
aktiviert, um zu verhindern,
dass sich die Fenster beschla‐
gen)
Zwischenstellungen sind möglich.
Kühlung n
n drücken, um die Kühlung einzu‐
schalten. Die LED in der Taste leuch‐ tet auf, um die Aktivierung anzuzei‐
gen. Die Kühlung ist nur bei laufen‐
dem Motor und eingeschaltetem
Klimatisierungsgebläse funktions‐
fähig.
n erneut drücken, um die Kühlung
auszuschalten.
Die Klimaanlage kühlt und entfeuch‐
tet (trocknet), sobald die Außentem‐
peratur knapp über dem Gefrierpunkt
liegt. Dabei kann sich Kondenswas‐
ser bilden, das an der Fahrzeugunter‐
seite austritt.
Wenn keine Kühlung oder Trocknung gewünscht wird, die Kühlung aus
Gründen der Kraftstoffersparnis
ausschalten.
Eine aktivierte Kühlung kann Auto‐
stopps verhindern.
Stopp-Start-Automatik 3 122.Umluftsystem 4
Zum Einschalten des Umluftbetriebs
4 drücken. Die LED in der Taste
leuchtet auf, um die Aktivierung anzu‐ zeigen.
4 erneut drücken, um den Umluft‐
betrieb auszuschalten.
9 Warnung
Das eingeschaltete Umluftsystem
vermindert den Luftaustausch.
Beim Betrieb ohne Kühlung nimmt

112Klimatisierungdie Luftfeuchtigkeit zu, die Schei‐
ben können von innen beschla‐
gen. Die Qualität der Innenraum‐
luft nimmt mit der Zeit ab, dies
kann bei den Fahrzeuginsassen zu Ermüdungserscheinungen
führen.
Bei warmer und sehr feuchter Umge‐
bungsluft kann die Windschutz‐
scheibe von außen beschlagen,
wenn kalte Luft darauf gerichtet wird.
Bei von außen beschlagender Wind‐
schutzscheibe die Scheibenwischer
einschalten und l ausschalten.
Maximale Kühlung
Fenster kurz öffnen, damit die erhitzte Luft schnell entweichen kann.
● Kühlung n einschalten.
● Umluftsystem 4 eingeschaltet.
● Temperaturregler auf die kälteste
Stufe stellen.
● Gebläsegeschwindigkeit auf die höchste Stufe stellen.
● Luftverteilungsregler auf M stel‐
len.
● Alle Düsen öffnen.
Entfeuchtung und Enteisung der
Scheiben l
● Temperaturregler auf die wärm‐
ste Stufe stellen.
● Gebläsegeschwindigkeit auf die höchste Stufe stellen.
● Luftverteilungsregler auf l stel‐
len.
● Heckscheibenheizung Ü
einschalten.
● Seitliche Belüftungsdüsen nach Bedarf öffnen und auf die Seiten‐
scheiben richten.

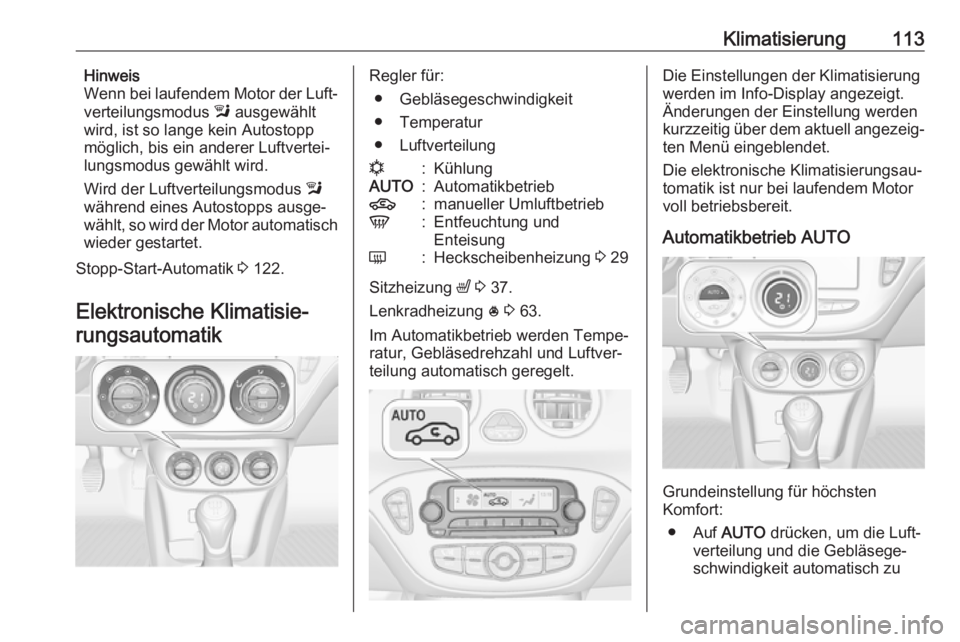

Klimatisierung113Hinweis
Wenn bei laufendem Motor der Luft‐
verteilungsmodus l ausgewählt
wird, ist so lange kein Autostopp möglich, bis ein anderer Luftvertei‐
lungsmodus gewählt wird.
Wird der Luftverteilungsmodus l
während eines Autostopps ausge‐
wählt, so wird der Motor automatisch
wieder gestartet.
Stopp-Start-Automatik 3 122.
Elektronische Klimatisie‐ rungsautomatikRegler für: ● Gebläsegeschwindigkeit
● Temperatur
● Luftverteilungn:KühlungAUTO:Automatikbetrieb4:manueller UmluftbetriebV:Entfeuchtung und
EnteisungÜ:Heckscheibenheizung 3 29
Sitzheizung ß 3 37.
Lenkradheizung * 3 63.
Im Automatikbetrieb werden Tempe‐ ratur, Gebläsedrehzahl und Luftver‐
teilung automatisch geregelt.
Die Einstellungen der Klimatisierung
werden im Info-Display angezeigt.
Änderungen der Einstellung werden
kurzzeitig über dem aktuell angezeig‐ ten Menü eingeblendet.
Die elektronische Klimatisierungsau‐
tomatik ist nur bei laufendem Motor
voll betriebsbereit.
Automatikbetrieb AUTO
Grundeinstellung für höchsten
Komfort:
● Auf AUTO drücken, um die Luft‐
verteilung und die Gebläsege‐
schwindigkeit automatisch zu

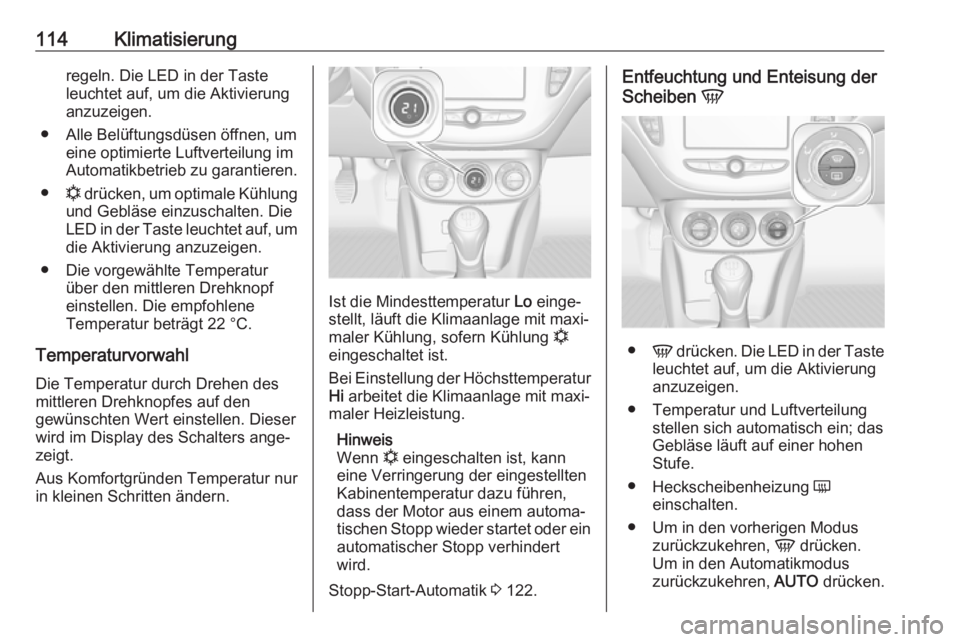

114Klimatisierungregeln. Die LED in der Taste
leuchtet auf, um die Aktivierung
anzuzeigen.
● Alle Belüftungsdüsen öffnen, um eine optimierte Luftverteilung im
Automatikbetrieb zu garantieren.
● n drücken, um optimale Kühlung
und Gebläse einzuschalten. Die
LED in der Taste leuchtet auf, um
die Aktivierung anzuzeigen.
● Die vorgewählte Temperatur über den mittleren Drehknopf
einstellen. Die empfohlene
Temperatur beträgt 22 °C.
Temperaturvorwahl
Die Temperatur durch Drehen des
mittleren Drehknopfes auf den
gewünschten Wert einstellen. Dieser
wird im Display des Schalters ange‐ zeigt.
Aus Komfortgründen Temperatur nur
in kleinen Schritten ändern.
Ist die Mindesttemperatur Lo einge‐
stellt, läuft die Klimaanlage mit maxi‐
maler Kühlung, sofern Kühlung n
eingeschaltet ist.
Bei Einstellung der Höchsttemperatur
Hi arbeitet die Klimaanlage mit maxi‐
maler Heizleistung.
Hinweis
Wenn n eingeschalten ist, kann
eine Verringerung der eingestellten
Kabinentemperatur dazu führen,
dass der Motor aus einem automa‐
tischen Stopp wieder startet oder ein
automatischer Stopp verhindert
wird.
Stopp-Start-Automatik 3 122.
Entfeuchtung und Enteisung der
Scheiben V
●
V drücken. Die LED in der Taste
leuchtet auf, um die Aktivierung
anzuzeigen.
● Temperatur und Luftverteilung stellen sich automatisch ein; das
Gebläse läuft auf einer hohen
Stufe.
● Heckscheibenheizung Ü
einschalten.
● Um in den vorherigen Modus zurückzukehren, V drücken.
Um in den Automatikmodus
zurückzukehren, AUTO drücken.

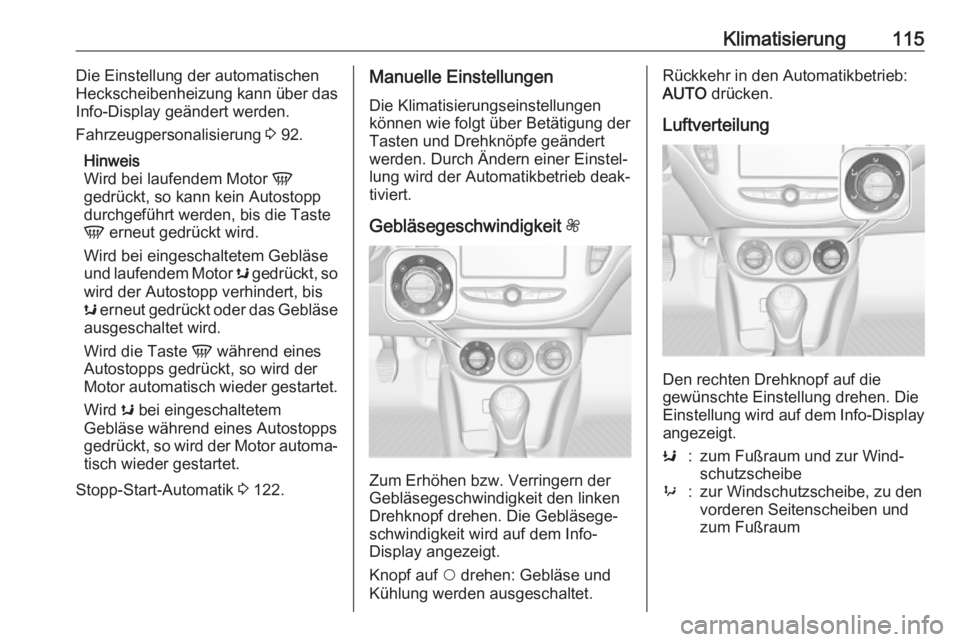

Klimatisierung115Die Einstellung der automatischen
Heckscheibenheizung kann über das Info-Display geändert werden.
Fahrzeugpersonalisierung 3 92.
Hinweis
Wird bei laufendem Motor V
gedrückt, so kann kein Autostopp durchgeführt werden, bis die Taste
V erneut gedrückt wird.
Wird bei eingeschaltetem Gebläse
und laufendem Motor s gedrückt, so
wird der Autostopp verhindert, bis
s erneut gedrückt oder das Gebläse
ausgeschaltet wird.
Wird die Taste V während eines
Autostopps gedrückt, so wird der
Motor automatisch wieder gestartet.
Wird s bei eingeschaltetem
Gebläse während eines Autostopps
gedrückt, so wird der Motor automa‐
tisch wieder gestartet.
Stopp-Start-Automatik 3 122.Manuelle Einstellungen
Die Klimatisierungseinstellungen
können wie folgt über Betätigung der
Tasten und Drehknöpfe geändert
werden. Durch Ändern einer Einstel‐
lung wird der Automatikbetrieb deak‐
tiviert.
Gebläsegeschwindigkeit Z
Zum Erhöhen bzw. Verringern der
Gebläsegeschwindigkeit den linken
Drehknopf drehen. Die Gebläsege‐
schwindigkeit wird auf dem Info-
Display angezeigt.
Knopf auf $ drehen: Gebläse und
Kühlung werden ausgeschaltet.
Rückkehr in den Automatikbetrieb:
AUTO drücken.
Luftverteilung
Den rechten Drehknopf auf die
gewünschte Einstellung drehen. Die
Einstellung wird auf dem Info-Display
angezeigt.
K:zum Fußraum und zur Wind‐
schutzscheibe9:zur Windschutzscheibe, zu den
vorderen Seitenscheiben und
zum Fußraum

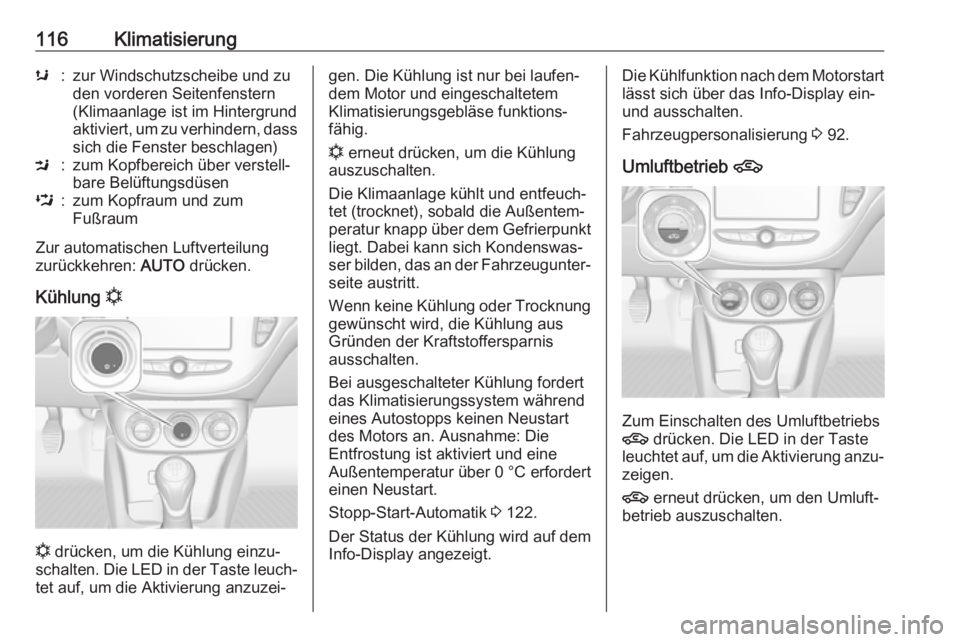

116Klimatisierungs:zur Windschutzscheibe und zu
den vorderen Seitenfenstern
(Klimaanlage ist im Hintergrund
aktiviert, um zu verhindern, dass sich die Fenster beschlagen)M:zum Kopfbereich über verstell‐
bare BelüftungsdüsenL:zum Kopfraum und zum
Fußraum
Zur automatischen Luftverteilung
zurückkehren: AUTO drücken.
Kühlung n
n drücken, um die Kühlung einzu‐
schalten. Die LED in der Taste leuch‐ tet auf, um die Aktivierung anzuzei‐
gen. Die Kühlung ist nur bei laufen‐
dem Motor und eingeschaltetem
Klimatisierungsgebläse funktions‐
fähig.
n erneut drücken, um die Kühlung
auszuschalten.
Die Klimaanlage kühlt und entfeuch‐
tet (trocknet), sobald die Außentem‐
peratur knapp über dem Gefrierpunkt
liegt. Dabei kann sich Kondenswas‐
ser bilden, das an der Fahrzeugunter‐
seite austritt.
Wenn keine Kühlung oder Trocknung gewünscht wird, die Kühlung aus
Gründen der Kraftstoffersparnis
ausschalten.
Bei ausgeschalteter Kühlung fordert
das Klimatisierungssystem während
eines Autostopps keinen Neustart
des Motors an. Ausnahme: Die
Entfrostung ist aktiviert und eine
Außentemperatur über 0 °C erfordert
einen Neustart.
Stopp-Start-Automatik 3 122.
Der Status der Kühlung wird auf dem
Info-Display angezeigt.Die Kühlfunktion nach dem Motorstart lässt sich über das Info-Display ein-
und ausschalten.
Fahrzeugpersonalisierung 3 92.
Umluftbetrieb 4
Zum Einschalten des Umluftbetriebs
4 drücken. Die LED in der Taste
leuchtet auf, um die Aktivierung anzu‐ zeigen.
4 erneut drücken, um den Umluft‐
betrieb auszuschalten.

Klimatisierung1179Warnung
Das eingeschaltete Umluftsystem
vermindert den Luftaustausch.
Beim Betrieb ohne Kühlung nimmt die Luftfeuchtigkeit zu, die Schei‐
ben können von innen beschla‐
gen. Die Qualität der Innenraum‐
luft nimmt mit der Zeit ab, dies
kann bei den Fahrzeuginsassen
zu Ermüdungserscheinungen
führen.
Bei warmer und sehr feuchter Umge‐
bungsluft kann die Windschutz‐
scheibe von außen beschlagen,
wenn kalte Luft darauf gerichtet wird.
Bei von außen beschlagender Wind‐
schutzscheibe die Scheibenwischer
einschalten und s ausschalten.
Grundeinstellungen Bestimmte Einstellungen können
über das Info-Display geändert
werden.
Fahrzeugpersonalisierung 3 92.
Belüftungsdüsen
Verstellbare
Belüftungsdüsen
Bei eingeschalteter Kühlung muss
mindestens eine Belüftungsdüse
geöffnet sein.
Die Einstellung der Luftmenge am
Düsenausgang erfolgt durch Drehen
des Einstellrädchens. Die Düse ist
geschlossen, wenn das Einstellräd‐ chen ganz nach links oder rechts
gedreht ist.
Richtung des Luftstroms durch
Kippen und Schwenken der Lamellen einstellen.
9 Warnung
Keine Gegenstände an den
Lamellen der Belüftungsdüsen
anbringen. Gefahr von Beschädi‐
gung und Verletzung bei einem
Unfall.
Starre Belüftungsdüsen
Weitere Belüftungsdüsen befindensich unterhalb von Windschutz‐
scheibe und Seitenscheiben sowie im Fußraum.

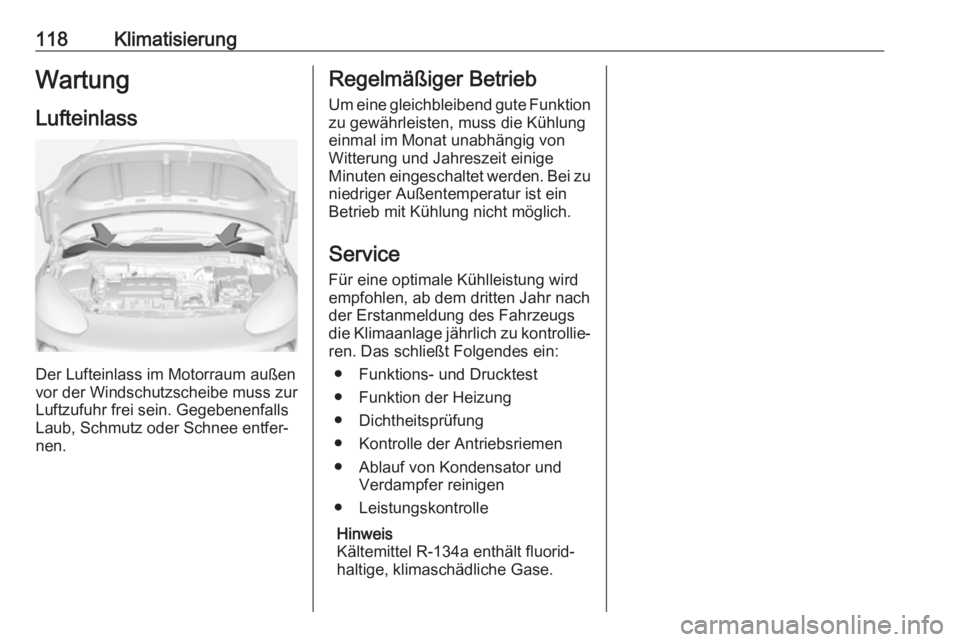

118KlimatisierungWartungLufteinlass
Der Lufteinlass im Motorraum außen
vor der Windschutzscheibe muss zur
Luftzufuhr frei sein. Gegebenenfalls Laub, Schmutz oder Schnee entfer‐nen.
Regelmäßiger Betrieb
Um eine gleichbleibend gute Funktionzu gewährleisten, muss die Kühlung
einmal im Monat unabhängig von Witterung und Jahreszeit einige
Minuten eingeschaltet werden. Bei zu
niedriger Außentemperatur ist ein
Betrieb mit Kühlung nicht möglich.
Service Für eine optimale Kühlleistung wird
empfohlen, ab dem dritten Jahr nach
der Erstanmeldung des Fahrzeugs
die Klimaanlage jährlich zu kontrollie‐ ren. Das schließt Folgendes ein:
● Funktions- und Drucktest
● Funktion der Heizung
● Dichtheitsprüfung
● Kontrolle der Antriebsriemen
● Ablauf von Kondensator und Verdampfer reinigen
● Leistungskontrolle
Hinweis
Kältemittel R-134a enthält fluorid‐
haltige, klimaschädliche Gase.
