OPEL ADAM 2019 Betriebsanleitung (in German)

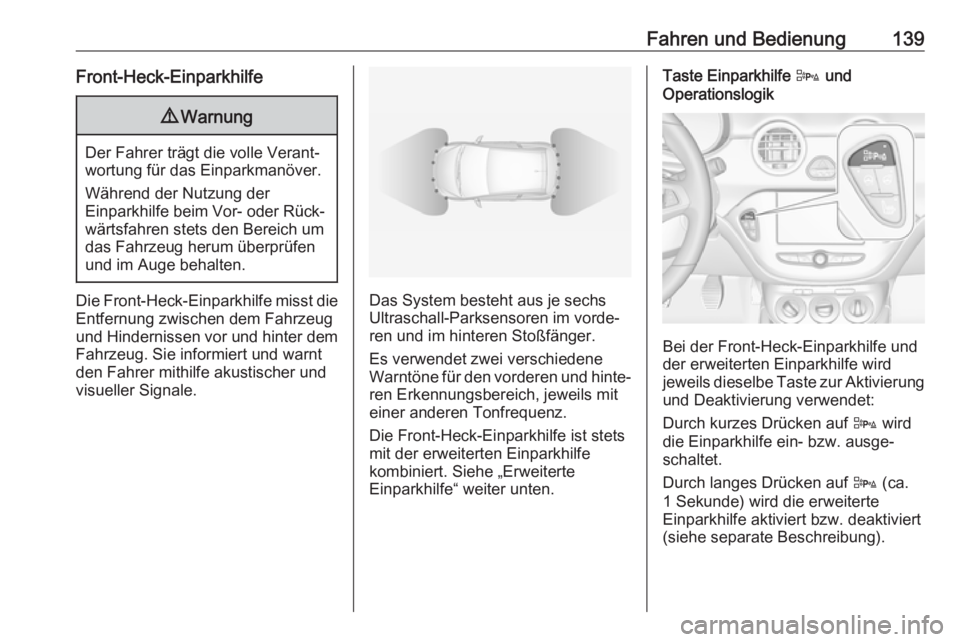

Fahren und Bedienung139Front-Heck-Einparkhilfe9Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Einparkmanöver.
Während der Nutzung der
Einparkhilfe beim Vor- oder Rück‐ wärtsfahren stets den Bereich um
das Fahrzeug herum überprüfen
und im Auge behalten.
Die Front-Heck-Einparkhilfe misst die Entfernung zwischen dem Fahrzeug
und Hindernissen vor und hinter dem
Fahrzeug. Sie informiert und warnt
den Fahrer mithilfe akustischer und
visueller Signale.Das System besteht aus je sechs
Ultraschall-Parksensoren im vorde‐
ren und im hinteren Stoßfänger.
Es verwendet zwei verschiedene
Warntöne für den vorderen und hinte‐ ren Erkennungsbereich, jeweils mit
einer anderen Tonfrequenz.
Die Front-Heck-Einparkhilfe ist stets
mit der erweiterten Einparkhilfe
kombiniert. Siehe „Erweiterte
Einparkhilfe“ weiter unten.
Taste Einparkhilfe D und
Operationslogik
Bei der Front-Heck-Einparkhilfe und
der erweiterten Einparkhilfe wird
jeweils dieselbe Taste zur Aktivierung
und Deaktivierung verwendet:
Durch kurzes Drücken auf D wird
die Einparkhilfe ein- bzw. ausge‐ schaltet.
Durch langes Drücken auf D (ca.
1 Sekunde) wird die erweiterte
Einparkhilfe aktiviert bzw. deaktiviert
(siehe separate Beschreibung).

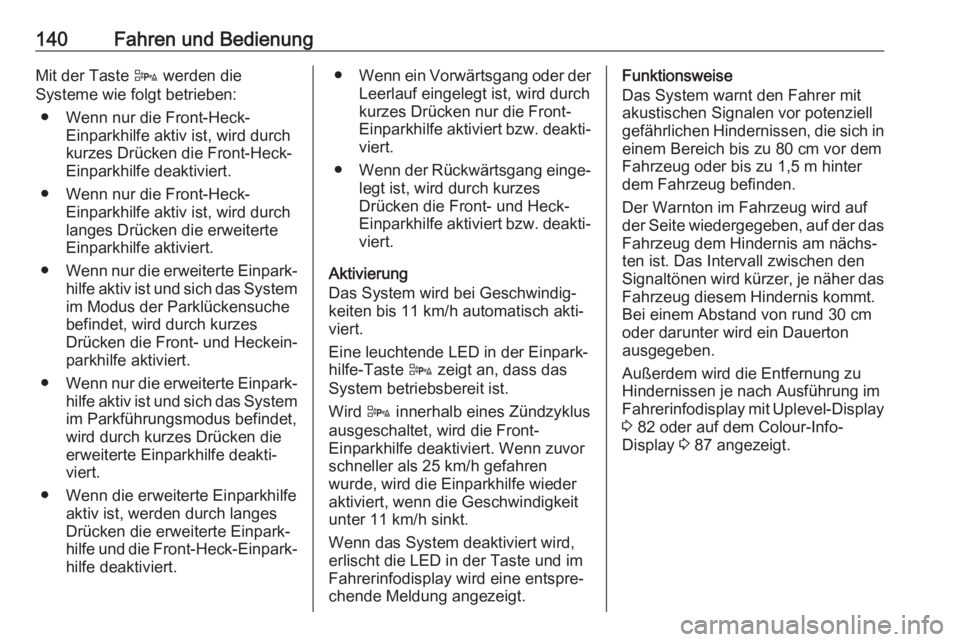

140Fahren und BedienungMit der Taste D werden die
Systeme wie folgt betrieben:
● Wenn nur die Front-Heck- Einparkhilfe aktiv ist, wird durchkurzes Drücken die Front-Heck-
Einparkhilfe deaktiviert.
● Wenn nur die Front-Heck- Einparkhilfe aktiv ist, wird durchlanges Drücken die erweiterte
Einparkhilfe aktiviert.
● Wenn nur die erweiterte Einpark‐
hilfe aktiv ist und sich das System
im Modus der Parklückensuche
befindet, wird durch kurzes
Drücken die Front- und Heckein‐
parkhilfe aktiviert.
● Wenn nur die erweiterte Einpark‐
hilfe aktiv ist und sich das System
im Parkführungsmodus befindet,
wird durch kurzes Drücken die
erweiterte Einparkhilfe deakti‐
viert.
● Wenn die erweiterte Einparkhilfe aktiv ist, werden durch langesDrücken die erweiterte Einpark‐hilfe und die Front-Heck-Einpark‐ hilfe deaktiviert.● Wenn ein Vorwärtsgang oder der
Leerlauf eingelegt ist, wird durch
kurzes Drücken nur die Front-
Einparkhilfe aktiviert bzw. deakti‐
viert.
● Wenn der Rückwärtsgang einge‐
legt ist, wird durch kurzes
Drücken die Front- und Heck-
Einparkhilfe aktiviert bzw. deakti‐
viert.
Aktivierung
Das System wird bei Geschwindig‐
keiten bis 11 km/h automatisch akti‐ viert.
Eine leuchtende LED in der Einpark‐
hilfe-Taste D zeigt an, dass das
System betriebsbereit ist.
Wird D innerhalb eines Zündzyklus
ausgeschaltet, wird die Front-
Einparkhilfe deaktiviert. Wenn zuvor schneller als 25 km/h gefahren
wurde, wird die Einparkhilfe wieder
aktiviert, wenn die Geschwindigkeit
unter 11 km/h sinkt.
Wenn das System deaktiviert wird,
erlischt die LED in der Taste und im
Fahrerinfodisplay wird eine entspre‐
chende Meldung angezeigt.Funktionsweise
Das System warnt den Fahrer mit
akustischen Signalen vor potenziell
gefährlichen Hindernissen, die sich in
einem Bereich bis zu 80 cm vor dem
Fahrzeug oder bis zu 1,5 m hinter
dem Fahrzeug befinden.
Der Warnton im Fahrzeug wird auf
der Seite wiedergegeben, auf der das Fahrzeug dem Hindernis am nächs‐
ten ist. Das Intervall zwischen den
Signaltönen wird kürzer, je näher das
Fahrzeug diesem Hindernis kommt.
Bei einem Abstand von rund 30 cm
oder darunter wird ein Dauerton
ausgegeben.
Außerdem wird die Entfernung zu
Hindernissen je nach Ausführung im
Fahrerinfodisplay mit Uplevel-Display 3 82 oder auf dem Colour-Info-
Display 3 87 angezeigt.

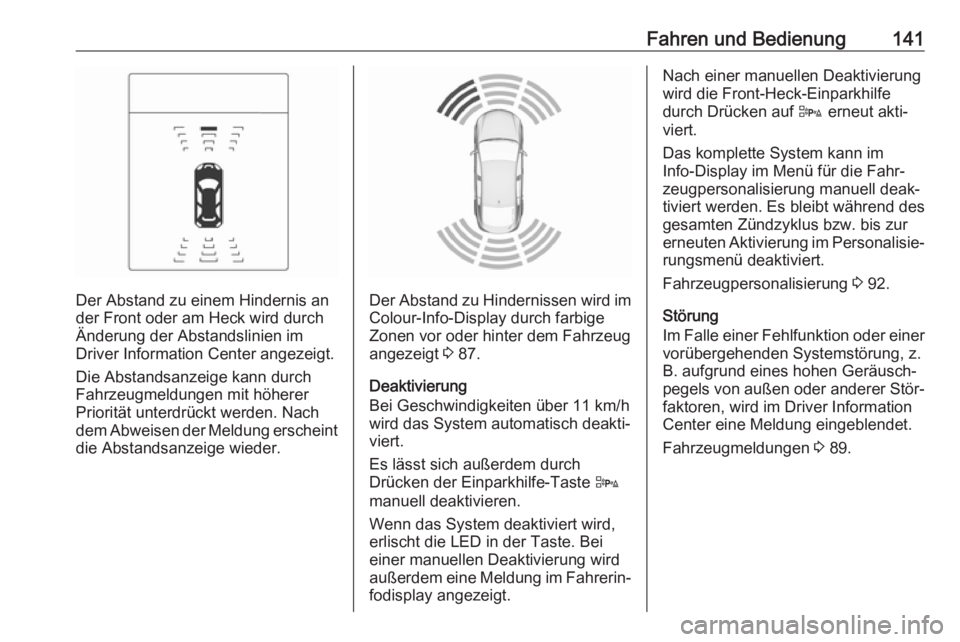

Fahren und Bedienung141
Der Abstand zu einem Hindernis an
der Front oder am Heck wird durch
Änderung der Abstandslinien im
Driver Information Center angezeigt.
Die Abstandsanzeige kann durch
Fahrzeugmeldungen mit höherer
Priorität unterdrückt werden. Nach
dem Abweisen der Meldung erscheint die Abstandsanzeige wieder.Der Abstand zu Hindernissen wird im
Colour-Info-Display durch farbige
Zonen vor oder hinter dem Fahrzeug
angezeigt 3 87.
Deaktivierung
Bei Geschwindigkeiten über 11 km/h
wird das System automatisch deakti‐
viert.
Es lässt sich außerdem durch
Drücken der Einparkhilfe-Taste D
manuell deaktivieren.
Wenn das System deaktiviert wird,
erlischt die LED in der Taste. Bei
einer manuellen Deaktivierung wird
außerdem eine Meldung im Fahrerin‐
fodisplay angezeigt.
Nach einer manuellen Deaktivierung
wird die Front-Heck-Einparkhilfe
durch Drücken auf D erneut akti‐
viert.
Das komplette System kann im
Info-Display im Menü für die Fahr‐
zeugpersonalisierung manuell deak‐
tiviert werden. Es bleibt während des
gesamten Zündzyklus bzw. bis zur
erneuten Aktivierung im Personalisie‐ rungsmenü deaktiviert.
Fahrzeugpersonalisierung 3 92.
Störung
Im Falle einer Fehlfunktion oder einer
vorübergehenden Systemstörung, z.
B. aufgrund eines hohen Geräusch‐
pegels von außen oder anderer Stör‐
faktoren, wird im Driver Information
Center eine Meldung eingeblendet.
Fahrzeugmeldungen 3 89.

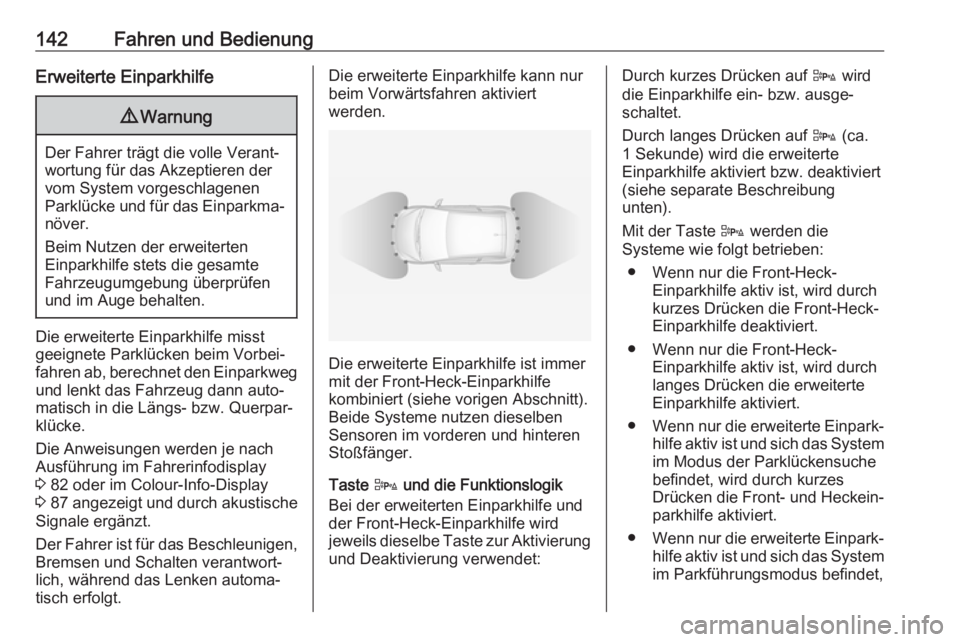

142Fahren und BedienungErweiterte Einparkhilfe9Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Akzeptieren der vom System vorgeschlagenen
Parklücke und für das Einparkma‐ növer.
Beim Nutzen der erweiterten
Einparkhilfe stets die gesamte
Fahrzeugumgebung überprüfen
und im Auge behalten.
Die erweiterte Einparkhilfe misst
geeignete Parklücken beim Vorbei‐
fahren ab, berechnet den Einparkweg und lenkt das Fahrzeug dann auto‐
matisch in die Längs- bzw. Querpar‐
klücke.
Die Anweisungen werden je nach
Ausführung im Fahrerinfodisplay
3 82 oder im Colour-Info-Display
3 87 angezeigt und durch akustische
Signale ergänzt.
Der Fahrer ist für das Beschleunigen,
Bremsen und Schalten verantwort‐
lich, während das Lenken automa‐
tisch erfolgt.
Die erweiterte Einparkhilfe kann nur
beim Vorwärtsfahren aktiviert
werden.
Die erweiterte Einparkhilfe ist immer
mit der Front-Heck-Einparkhilfe
kombiniert (siehe vorigen Abschnitt). Beide Systeme nutzen dieselben
Sensoren im vorderen und hinteren
Stoßfänger.
Taste D und die Funktionslogik
Bei der erweiterten Einparkhilfe und
der Front-Heck-Einparkhilfe wird
jeweils dieselbe Taste zur Aktivierung
und Deaktivierung verwendet:
Durch kurzes Drücken auf D wird
die Einparkhilfe ein- bzw. ausge‐ schaltet.
Durch langes Drücken auf D (ca.
1 Sekunde) wird die erweiterte
Einparkhilfe aktiviert bzw. deaktiviert
(siehe separate Beschreibung
unten).
Mit der Taste D werden die
Systeme wie folgt betrieben:
● Wenn nur die Front-Heck- Einparkhilfe aktiv ist, wird durch
kurzes Drücken die Front-Heck-
Einparkhilfe deaktiviert.
● Wenn nur die Front-Heck- Einparkhilfe aktiv ist, wird durchlanges Drücken die erweiterte
Einparkhilfe aktiviert.
● Wenn nur die erweiterte Einpark‐
hilfe aktiv ist und sich das System
im Modus der Parklückensuche
befindet, wird durch kurzes
Drücken die Front- und Heckein‐
parkhilfe aktiviert.
● Wenn nur die erweiterte Einpark‐
hilfe aktiv ist und sich das System
im Parkführungsmodus befindet,

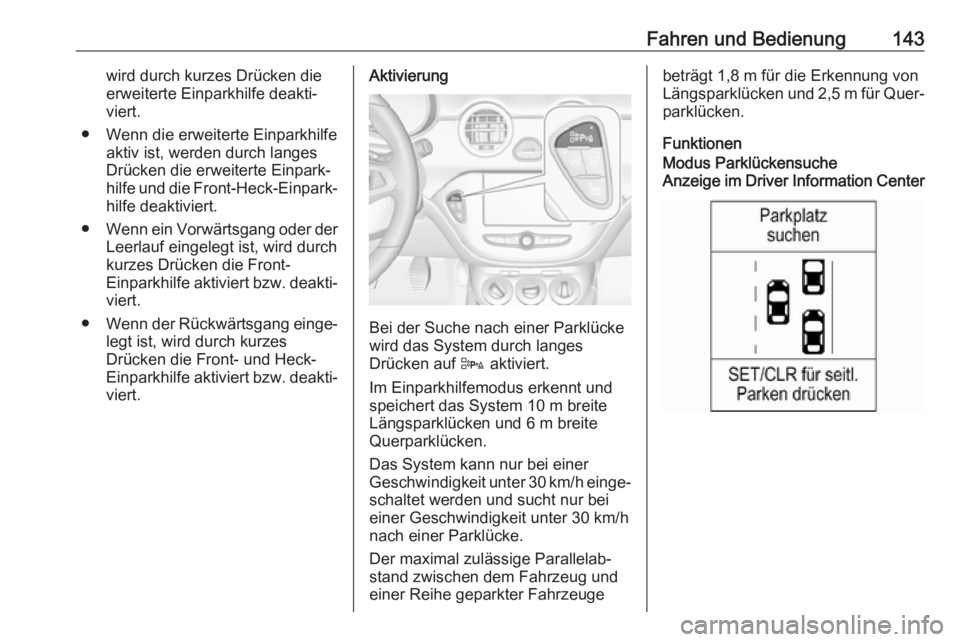

Fahren und Bedienung143wird durch kurzes Drücken die
erweiterte Einparkhilfe deakti‐
viert.
● Wenn die erweiterte Einparkhilfe aktiv ist, werden durch langes
Drücken die erweiterte Einpark‐
hilfe und die Front-Heck-Einpark‐ hilfe deaktiviert.
● Wenn ein Vorwärtsgang oder der
Leerlauf eingelegt ist, wird durch
kurzes Drücken die Front-
Einparkhilfe aktiviert bzw. deakti‐
viert.
● Wenn der Rückwärtsgang einge‐
legt ist, wird durch kurzes
Drücken die Front- und Heck-
Einparkhilfe aktiviert bzw. deakti‐
viert.Aktivierung
Bei der Suche nach einer Parklücke
wird das System durch langes
Drücken auf D aktiviert.
Im Einparkhilfemodus erkennt und
speichert das System 10 m breite
Längsparklücken und 6 m breite
Querparklücken.
Das System kann nur bei einer
Geschwindigkeit unter 30 km/h einge‐
schaltet werden und sucht nur bei
einer Geschwindigkeit unter 30 km/h
nach einer Parklücke.
Der maximal zulässige Parallelab‐
stand zwischen dem Fahrzeug und
einer Reihe geparkter Fahrzeuge
beträgt 1,8 m für die Erkennung von
Längsparklücken und 2,5 m für Quer‐ parklücken.
FunktionenModus Parklückensuche
Anzeige im Driver Information Center

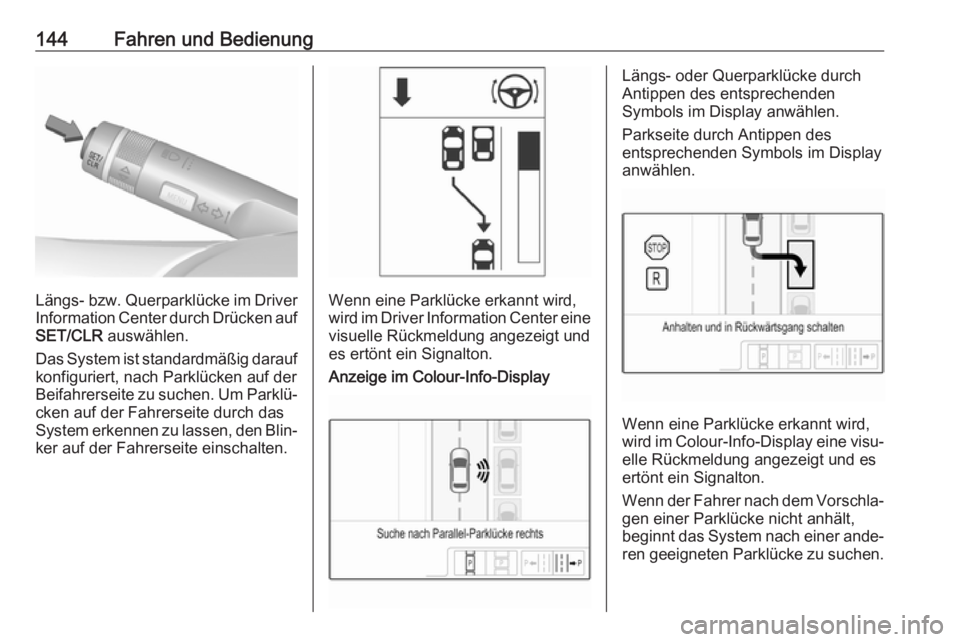

144Fahren und Bedienung
Längs- bzw. Querparklücke im DriverInformation Center durch Drücken auf
SET/CLR auswählen.
Das System ist standardmäßig darauf
konfiguriert, nach Parklücken auf der
Beifahrerseite zu suchen. Um Parklü‐ cken auf der Fahrerseite durch das
System erkennen zu lassen, den Blin‐ ker auf der Fahrerseite einschalten.Wenn eine Parklücke erkannt wird,
wird im Driver Information Center eine visuelle Rückmeldung angezeigt und
es ertönt ein Signalton.
Anzeige im Colour-Info-Display
Längs- oder Querparklücke durch
Antippen des entsprechenden
Symbols im Display anwählen.
Parkseite durch Antippen des
entsprechenden Symbols im Display
anwählen.
Wenn eine Parklücke erkannt wird,
wird im Colour-Info-Display eine visu‐ elle Rückmeldung angezeigt und es
ertönt ein Signalton.
Wenn der Fahrer nach dem Vorschla‐
gen einer Parklücke nicht anhält,
beginnt das System nach einer ande‐
ren geeigneten Parklücke zu suchen.

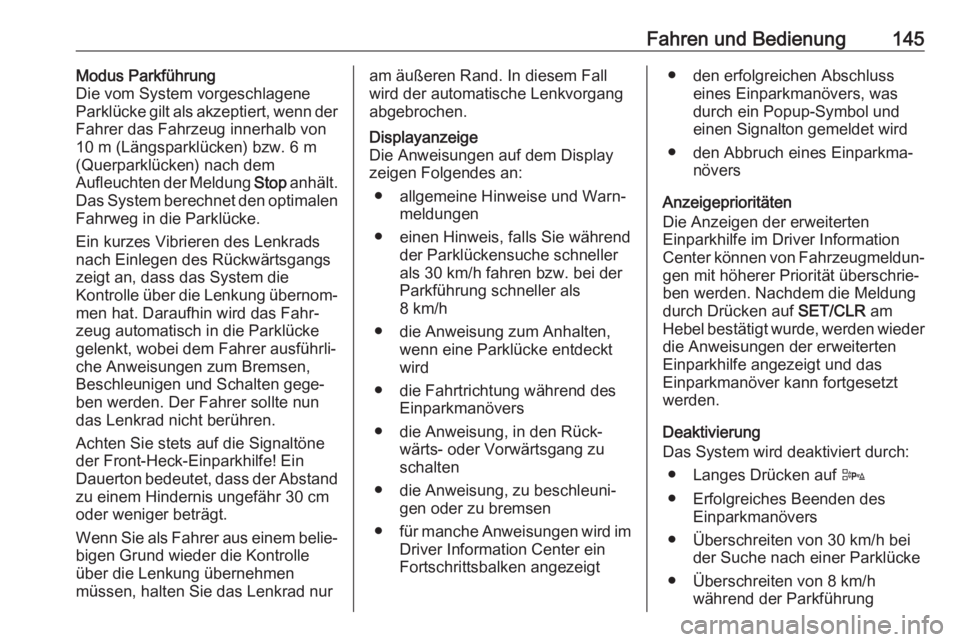

Fahren und Bedienung145Modus Parkführung
Die vom System vorgeschlagene
Parklücke gilt als akzeptiert, wenn der
Fahrer das Fahrzeug innerhalb von
10 m (Längsparklücken) bzw. 6 m (Querparklücken) nach dem
Aufleuchten der Meldung Stop anhält.
Das System berechnet den optimalen Fahrweg in die Parklücke.
Ein kurzes Vibrieren des Lenkrads
nach Einlegen des Rückwärtsgangs
zeigt an, dass das System die
Kontrolle über die Lenkung übernom‐ men hat. Daraufhin wird das Fahr‐
zeug automatisch in die Parklücke
gelenkt, wobei dem Fahrer ausführli‐
che Anweisungen zum Bremsen,
Beschleunigen und Schalten gege‐
ben werden. Der Fahrer sollte nun
das Lenkrad nicht berühren.
Achten Sie stets auf die Signaltöne
der Front-Heck-Einparkhilfe! Ein
Dauerton bedeutet, dass der Abstand zu einem Hindernis ungefähr 30 cm
oder weniger beträgt.
Wenn Sie als Fahrer aus einem belie‐
bigen Grund wieder die Kontrolle
über die Lenkung übernehmen
müssen, halten Sie das Lenkrad nuram äußeren Rand. In diesem Fall
wird der automatische Lenkvorgang
abgebrochen.Displayanzeige
Die Anweisungen auf dem Display
zeigen Folgendes an:
● allgemeine Hinweise und Warn‐ meldungen
● einen Hinweis, falls Sie während der Parklückensuche schneller
als 30 km/h fahren bzw. bei der
Parkführung schneller als
8 km/h
● die Anweisung zum Anhalten, wenn eine Parklücke entdeckt
wird
● die Fahrtrichtung während des Einparkmanövers
● die Anweisung, in den Rück‐ wärts- oder Vorwärtsgang zu
schalten
● die Anweisung, zu beschleuni‐ gen oder zu bremsen
● für manche Anweisungen wird im
Driver Information Center ein
Fortschrittsbalken angezeigt● den erfolgreichen Abschluss eines Einparkmanövers, was
durch ein Popup-Symbol und
einen Signalton gemeldet wird
● den Abbruch eines Einparkma‐ növers
Anzeigeprioritäten
Die Anzeigen der erweiterten
Einparkhilfe im Driver Information Center können von Fahrzeugmeldun‐ gen mit höherer Priorität überschrie‐
ben werden. Nachdem die Meldung
durch Drücken auf SET/CLR am
Hebel bestätigt wurde, werden wieder
die Anweisungen der erweiterten
Einparkhilfe angezeigt und das
Einparkmanöver kann fortgesetzt werden.
Deaktivierung
Das System wird deaktiviert durch:
● Langes Drücken auf D
● Erfolgreiches Beenden des Einparkmanövers
● Überschreiten von 30 km/h bei der Suche nach einer Parklücke
● Überschreiten von 8 km/h während der Parkführung

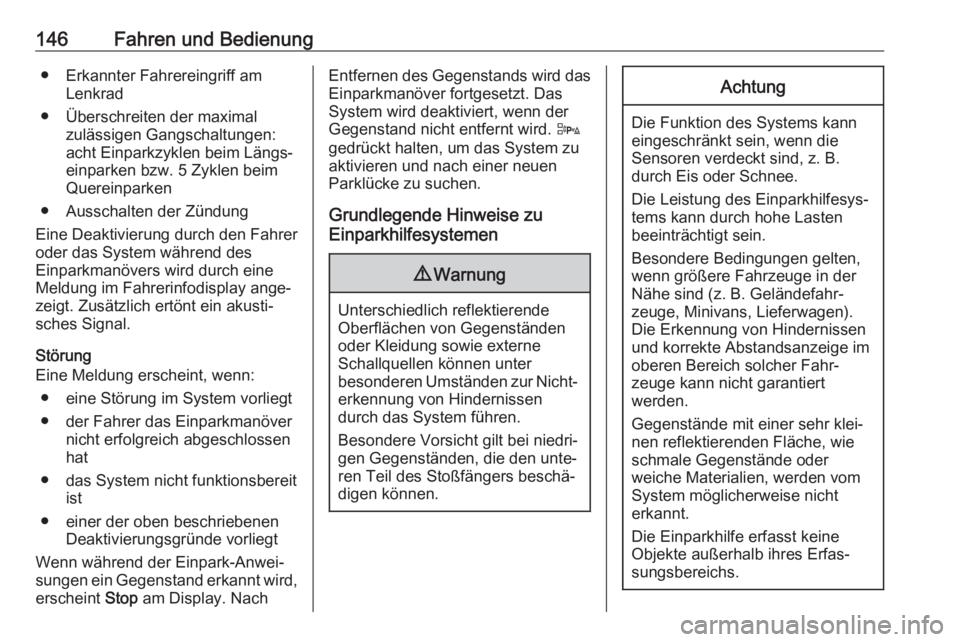

146Fahren und Bedienung● Erkannter Fahrereingriff amLenkrad
● Überschreiten der maximal zulässigen Gangschaltungen:
acht Einparkzyklen beim Längs‐
einparken bzw. 5 Zyklen beim
Quereinparken
● Ausschalten der Zündung
Eine Deaktivierung durch den Fahrer
oder das System während des
Einparkmanövers wird durch eine
Meldung im Fahrerinfodisplay ange‐
zeigt. Zusätzlich ertönt ein akusti‐
sches Signal.
Störung
Eine Meldung erscheint, wenn:
● eine Störung im System vorliegt
● der Fahrer das Einparkmanöver nicht erfolgreich abgeschlossen
hat
● das System nicht funktionsbereit ist
● einer der oben beschriebenen Deaktivierungsgründe vorliegt
Wenn während der Einpark-Anwei‐
sungen ein Gegenstand erkannt wird,
erscheint Stop am Display. NachEntfernen des Gegenstands wird das
Einparkmanöver fortgesetzt. Das
System wird deaktiviert, wenn der
Gegenstand nicht entfernt wird. D
gedrückt halten, um das System zu
aktivieren und nach einer neuen
Parklücke zu suchen.
Grundlegende Hinweise zu
Einparkhilfesystemen9 Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter
besonderen Umständen zur Nicht‐ erkennung von Hindernissen
durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐ ren Teil des Stoßfängers beschä‐
digen können.
Achtung
Die Funktion des Systems kann eingeschränkt sein, wenn die
Sensoren verdeckt sind, z. B.
durch Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten
beeinträchtigt sein.
Besondere Bedingungen gelten,
wenn größere Fahrzeuge in der
Nähe sind (z. B. Geländefahr‐
zeuge, Minivans, Lieferwagen).
Die Erkennung von Hindernissen
und korrekte Abstandsanzeige im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert
werden.
Gegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
schmale Gegenstände oder
weiche Materialien, werden vom
System möglicherweise nicht
erkannt.
Die Einparkhilfe erfasst keine
Objekte außerhalb ihres Erfas‐
sungsbereichs.

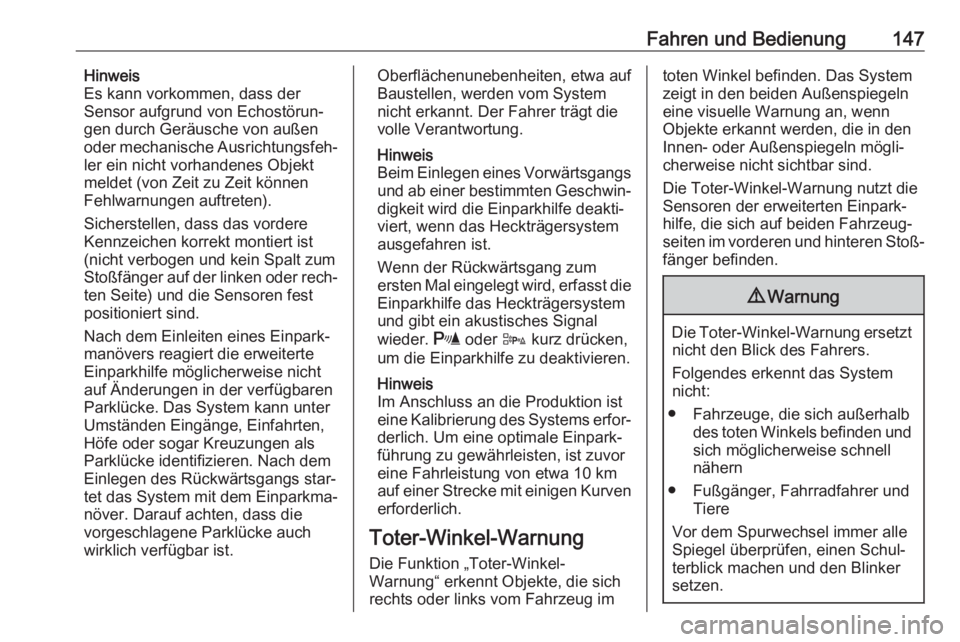

Fahren und Bedienung147Hinweis
Es kann vorkommen, dass der
Sensor aufgrund von Echostörun‐
gen durch Geräusche von außen
oder mechanische Ausrichtungsfeh‐
ler ein nicht vorhandenes Objekt
meldet (von Zeit zu Zeit können
Fehlwarnungen auftreten).
Sicherstellen, dass das vordere
Kennzeichen korrekt montiert ist
(nicht verbogen und kein Spalt zum
Stoßfänger auf der linken oder rech‐
ten Seite) und die Sensoren fest
positioniert sind.
Nach dem Einleiten eines Einpark‐
manövers reagiert die erweiterte
Einparkhilfe möglicherweise nicht
auf Änderungen in der verfügbaren
Parklücke. Das System kann unter
Umständen Eingänge, Einfahrten,
Höfe oder sogar Kreuzungen als
Parklücke identifizieren. Nach dem
Einlegen des Rückwärtsgangs star‐
tet das System mit dem Einparkma‐
növer. Darauf achten, dass die
vorgeschlagene Parklücke auch
wirklich verfügbar ist.Oberflächenunebenheiten, etwa auf Baustellen, werden vom System
nicht erkannt. Der Fahrer trägt die
volle Verantwortung.
Hinweis
Beim Einlegen eines Vorwärtsgangs und ab einer bestimmten Geschwin‐digkeit wird die Einparkhilfe deakti‐
viert, wenn das Heckträgersystem
ausgefahren ist.
Wenn der Rückwärtsgang zum
ersten Mal eingelegt wird, erfasst die
Einparkhilfe das Heckträgersystem
und gibt ein akustisches Signal
wieder. r oder D kurz drücken,
um die Einparkhilfe zu deaktivieren.
Hinweis
Im Anschluss an die Produktion ist eine Kalibrierung des Systems erfor‐ derlich. Um eine optimale Einpark‐
führung zu gewährleisten, ist zuvor
eine Fahrleistung von etwa 10 km
auf einer Strecke mit einigen Kurven erforderlich.
Toter-Winkel-Warnung
Die Funktion „Toter-Winkel-
Warnung“ erkennt Objekte, die sich
rechts oder links vom Fahrzeug imtoten Winkel befinden. Das System
zeigt in den beiden Außenspiegeln
eine visuelle Warnung an, wenn
Objekte erkannt werden, die in den
Innen- oder Außenspiegeln mögli‐
cherweise nicht sichtbar sind.
Die Toter-Winkel-Warnung nutzt die
Sensoren der erweiterten Einpark‐
hilfe, die sich auf beiden Fahrzeug‐
seiten im vorderen und hinteren Stoß‐ fänger befinden.9 Warnung
Die Toter-Winkel-Warnung ersetzt
nicht den Blick des Fahrers.
Folgendes erkennt das System
nicht:
● Fahrzeuge, die sich außerhalb des toten Winkels befinden und
sich möglicherweise schnell
nähern
● Fußgänger, Fahrradfahrer und Tiere
Vor dem Spurwechsel immer alle
Spiegel überprüfen, einen Schul‐
terblick machen und den Blinker
setzen.

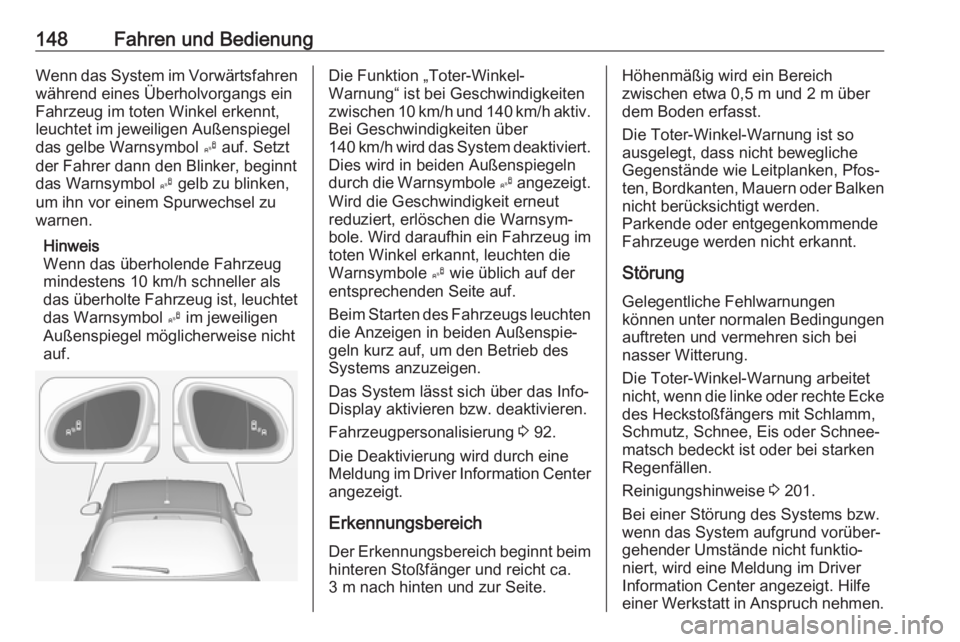

148Fahren und BedienungWenn das System im Vorwärtsfahrenwährend eines Überholvorgangs ein
Fahrzeug im toten Winkel erkennt,
leuchtet im jeweiligen Außenspiegel
das gelbe Warnsymbol B auf. Setzt
der Fahrer dann den Blinker, beginnt
das Warnsymbol B gelb zu blinken,
um ihn vor einem Spurwechsel zu
warnen.
Hinweis
Wenn das überholende Fahrzeug
mindestens 10 km/h schneller als
das überholte Fahrzeug ist, leuchtet das Warnsymbol B im jeweiligen
Außenspiegel möglicherweise nicht auf.Die Funktion „Toter-Winkel-
Warnung“ ist bei Geschwindigkeiten
zwischen 10 km/h und 140 km/h aktiv.
Bei Geschwindigkeiten über
140 km/h wird das System deaktiviert. Dies wird in beiden Außenspiegeln
durch die Warnsymbole B angezeigt.
Wird die Geschwindigkeit erneut
reduziert, erlöschen die Warnsym‐
bole. Wird daraufhin ein Fahrzeug im
toten Winkel erkannt, leuchten die
Warnsymbole B wie üblich auf der
entsprechenden Seite auf.
Beim Starten des Fahrzeugs leuchten
die Anzeigen in beiden Außenspie‐
geln kurz auf, um den Betrieb des
Systems anzuzeigen.
Das System lässt sich über das Info-
Display aktivieren bzw. deaktivieren.
Fahrzeugpersonalisierung 3 92.
Die Deaktivierung wird durch eine
Meldung im Driver Information Center angezeigt.
Erkennungsbereich
Der Erkennungsbereich beginnt beim hinteren Stoßfänger und reicht ca.
3 m nach hinten und zur Seite.Höhenmäßig wird ein Bereich
zwischen etwa 0,5 m und 2 m über
dem Boden erfasst.
Die Toter-Winkel-Warnung ist so
ausgelegt, dass nicht bewegliche
Gegenstände wie Leitplanken, Pfos‐
ten, Bordkanten, Mauern oder Balken nicht berücksichtigt werden.
Parkende oder entgegenkommende
Fahrzeuge werden nicht erkannt.
StörungGelegentliche Fehlwarnungen
können unter normalen Bedingungen
auftreten und vermehren sich bei
nasser Witterung.
Die Toter-Winkel-Warnung arbeitet
nicht, wenn die linke oder rechte Ecke des Heckstoßfängers mit Schlamm,
Schmutz, Schnee, Eis oder Schnee‐
matsch bedeckt ist oder bei starken
Regenfällen.
Reinigungshinweise 3 201.
Bei einer Störung des Systems bzw. wenn das System aufgrund vorüber‐
gehender Umstände nicht funktio‐
niert, wird eine Meldung im Driver
Information Center angezeigt. Hilfe
einer Werkstatt in Anspruch nehmen.
