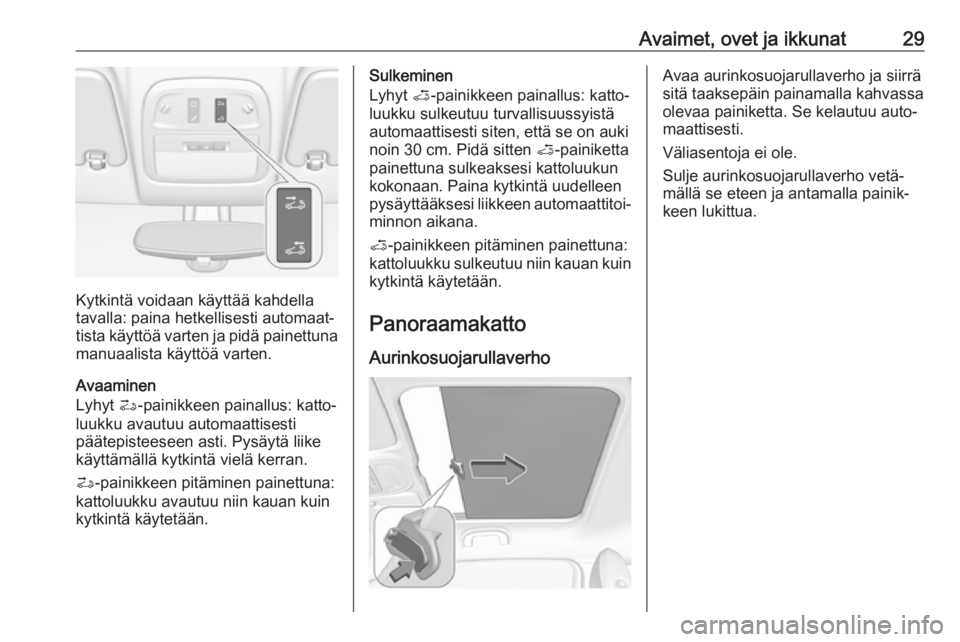

Page 31 of 225
Avaimet, ovet ja ikkunat29
Kytkintä voidaan käyttää kahdella
tavalla: paina hetkellisesti automaat‐
tista käyttöä varten ja pidä painettuna
manuaalista käyttöä varten.
Avaaminen
Lyhyt >-painikkeen painallus: katto‐
luukku avautuu automaattisesti
päätepisteeseen asti. Pysäytä liike
käyttämällä kytkintä vielä kerran.
> -painikkeen pitäminen painettuna:
kattoluukku avautuu niin kauan kuin
kytkintä käytetään.
Sulkeminen
Lyhyt <-painikkeen painallus: katto‐
luukku sulkeutuu turvallisuussyistä
automaattisesti siten, että se on auki
noin 30 cm. Pidä sitten <-painiketta
painettuna sulkeaksesi kattoluukun kokonaan. Paina kytkintä uudelleen
pysäyttääksesi liikkeen automaattitoi‐ minnon aikana.
< -painikkeen pitäminen painettuna:
kattoluukku sulkeutuu niin kauan kuin kytkintä käytetään.
Panoraamakatto AurinkosuojarullaverhoAvaa aurinkosuojarullaverho ja siirrä
sitä taaksepäin painamalla kahvassa olevaa painiketta. Se kelautuu auto‐
maattisesti.
Väliasentoja ei ole.
Sulje aurinkosuojarullaverho vetä‐
mällä se eteen ja antamalla painik‐
keen lukittua.

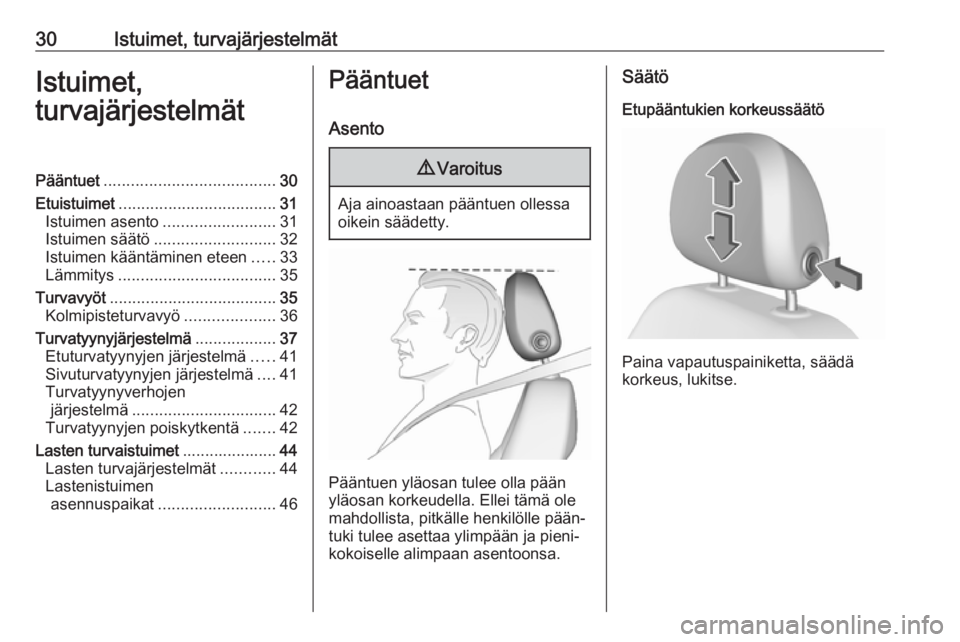

Page 32 of 225
30Istuimet, turvajärjestelmätIstuimet,
turvajärjestelmätPääntuet ...................................... 30
Etuistuimet ................................... 31
Istuimen asento ......................... 31
Istuimen säätö ........................... 32
Istuimen kääntäminen eteen .....33
Lämmitys ................................... 35
Turvavyöt ..................................... 35
Kolmipisteturvavyö ....................36
Turvatyynyjärjestelmä ..................37
Etuturvatyynyjen järjestelmä .....41
Sivuturvatyynyjen järjestelmä ....41
Turvatyynyverhojen järjestelmä ................................ 42
Turvatyynyjen poiskytkentä .......42
Lasten turvaistuimet .....................44
Lasten turvajärjestelmät ............44
Lastenistuimen asennuspaikat .......................... 46Pääntuet
Asento9 Varoitus
Aja ainoastaan pääntuen ollessa
oikein säädetty.
Pääntuen yläosan tulee olla pään
yläosan korkeudella. Ellei tämä ole
mahdollista, pitkälle henkilölle pään‐
tuki tulee asettaa ylimpään ja pieni‐
kokoiselle alimpaan asentoonsa.
Säätö
Etupääntukien korkeussäätö
Paina vapautuspainiketta, säädä
korkeus, lukitse.

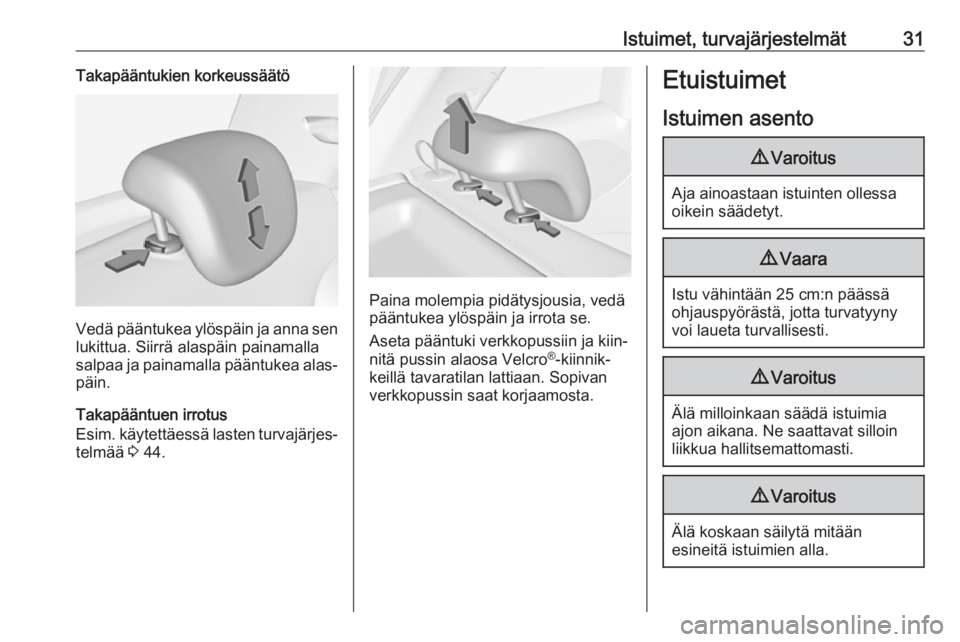

Page 33 of 225
Istuimet, turvajärjestelmät31Takapääntukien korkeussäätö
Vedä pääntukea ylöspäin ja anna senlukittua. Siirrä alaspäin painamalla
salpaa ja painamalla pääntukea alas‐
päin.
Takapääntuen irrotus
Esim. käytettäessä lasten turvajärjes‐
telmää 3 44.
Paina molempia pidätysjousia, vedä
pääntukea ylöspäin ja irrota se.
Aseta pääntuki verkkopussiin ja kiin‐
nitä pussin alaosa Velcro ®
-kiinnik‐
keillä tavaratilan lattiaan. Sopivan
verkkopussin saat korjaamosta.
Etuistuimet
Istuimen asento9 Varoitus
Aja ainoastaan istuinten ollessa
oikein säädetyt.
9 Vaara
Istu vähintään 25 cm:n päässä
ohjauspyörästä, jotta turvatyyny
voi laueta turvallisesti.
9 Varoitus
Älä milloinkaan säädä istuimia
ajon aikana. Ne saattavat silloin
liikkua hallitsemattomasti.
9 Varoitus
Älä koskaan säilytä mitään
esineitä istuimien alla.
Page 34 of 225
32Istuimet, turvajärjestelmät
● Työnnä takamus mahdollisim‐man syvälle selkänojaa vasten.
Etäisyyden polkimiin tulee olla
sellainen, että jalat ovat pienessä kulmassa, kun polkimet paine‐
taan pohjaan. Siirrä etumatkus‐
tajan istuin mahdollisimman
kauas taakse.
● Säädä istuinkorkeus niin ylös kuin tarpeellista. Siten varmistatesteettömän näkyvyyden jokasuuntaan ja kaikkiin mittareihin.
Pään ja kattorungon väliin tulee
jäädä vähintään käden leveyden
verran vapaata tilaa. Reisien
tulee levätä istuimella ilman
painetta.
● Työnnä olkapäät mahdollisim‐ man syvälle selkänojaa vasten.
Säädä selkänojan kallistuskulma
siten, että yletyt helposti ohjaus‐ pyörään käsivarret hieman
koukussa. Ohjauspyörää pyöri‐
tettäessä olkapäiden kosketuk‐
sen selkänojaan on säilyttävä.
Selkänojaa ei saa kallistaa liian
taakse. Suurin suositeltava
kallistuskulma on n. 25°.
● Säädä istuin ja ohjauspyörä siten, että ranne lepää ohjaus‐
pyörän päällä käden ollessa
täysin ojennettuna pisimpään
asentoon ja olkapäiden ollessa
kiinni selkänojassa.
● Ohjauspyörän säätö 3 59.
● Pääntukien säätö 3 30.
Istuimen säätö
Aja vain istuimien ja selkänojien
ollessa lukittuina paikoilleen.Pituussuuntainen säätö
Vedä kahvasta, siirrä istuinta,
vapauta kahva. Yritä liikuttaa istuinta edestakaisin varmistaaksesi, että se
on lukkiutunut paikalleen.

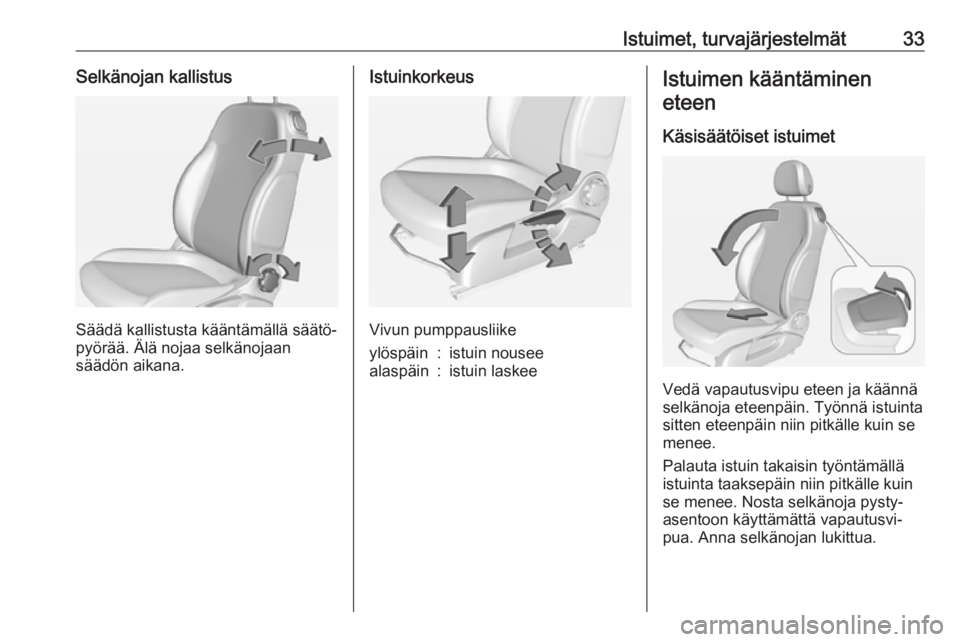

Page 35 of 225
Istuimet, turvajärjestelmät33Selkänojan kallistus
Säädä kallistusta kääntämällä säätö‐
pyörää. Älä nojaa selkänojaan
säädön aikana.
Istuinkorkeus
Vivun pumppausliike
ylöspäin:istuin nouseealaspäin:istuin laskeeIstuimen kääntäminen
eteen
Käsisäätöiset istuimet
Vedä vapautusvipu eteen ja käännä
selkänoja eteenpäin. Työnnä istuinta
sitten eteenpäin niin pitkälle kuin se
menee.
Palauta istuin takaisin työntämällä
istuinta taaksepäin niin pitkälle kuin
se menee. Nosta selkänoja pysty‐
asentoon käyttämättä vapautusvi‐
pua. Anna selkänojan lukittua.

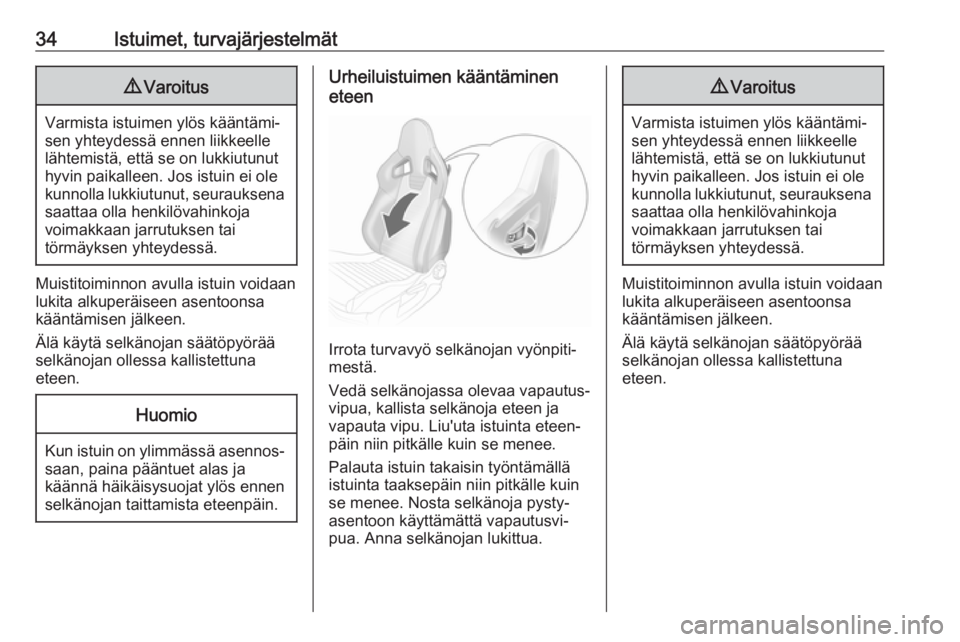

Page 36 of 225
34Istuimet, turvajärjestelmät9Varoitus
Varmista istuimen ylös kääntämi‐
sen yhteydessä ennen liikkeelle
lähtemistä, että se on lukkiutunut
hyvin paikalleen. Jos istuin ei ole
kunnolla lukkiutunut, seurauksena saattaa olla henkilövahinkoja
voimakkaan jarrutuksen tai
törmäyksen yhteydessä.
Muistitoiminnon avulla istuin voidaan
lukita alkuperäiseen asentoonsa
kääntämisen jälkeen.
Älä käytä selkänojan säätöpyörää
selkänojan ollessa kallistettuna
eteen.
Huomio
Kun istuin on ylimmässä asennos‐ saan, paina pääntuet alas ja
käännä häikäisysuojat ylös ennen
selkänojan taittamista eteenpäin.
Urheiluistuimen kääntäminen
eteen
Irrota turvavyö selkänojan vyönpiti‐
mestä.
Vedä selkänojassa olevaa vapautus‐ vipua, kallista selkänoja eteen ja
vapauta vipu. Liu'uta istuinta eteen‐
päin niin pitkälle kuin se menee.
Palauta istuin takaisin työntämällä
istuinta taaksepäin niin pitkälle kuin
se menee. Nosta selkänoja pysty‐
asentoon käyttämättä vapautusvi‐
pua. Anna selkänojan lukittua.
9 Varoitus
Varmista istuimen ylös kääntämi‐
sen yhteydessä ennen liikkeelle
lähtemistä, että se on lukkiutunut
hyvin paikalleen. Jos istuin ei ole
kunnolla lukkiutunut, seurauksena saattaa olla henkilövahinkoja
voimakkaan jarrutuksen tai
törmäyksen yhteydessä.
Muistitoiminnon avulla istuin voidaan
lukita alkuperäiseen asentoonsa
kääntämisen jälkeen.
Älä käytä selkänojan säätöpyörää
selkänojan ollessa kallistettuna
eteen.
Page 37 of 225
Istuimet, turvajärjestelmät35Lämmitys
Käynnistä istuimen lämmitys paina‐
malla kyseisen etuistuimen ß-paini‐
ketta.
Aktivointi osoitetaan painikkeessa olevalla LED-valolla.
Kytke istuimen lämmitys pois päältä painamalla ß vielä kerran.
Istuinlämmitys toimii moottorin
käydessä.
Autostop-toiminnon aikana myös
istuinlämmitys on toiminnassa.
Stop-start-järjestelmä 3 116.
Turvavyöt
Turvavyöt lukkiutuvat auton voimak‐
kaan kiihdytyksen tai jarrutuksen yhteydessä ja pitävät istuimilla istuvat henkilöt paikallaan. Siksi vammautu‐
misen vaara on olennaisesti
pienempi.
9 Varoitus
Kiinnitä turvavyö aina ennen ajoon
lähtöä.
Henkilöt, jotka eivät käytä turva‐
vyötä, vaarantavat paitsi oman,
myös muiden autossa olijoiden
turvallisuuden onnettomuustilan‐
teessa.
Turvavyöt on suunniteltu vain yhden
henkilön käytettäväksi kerrallaan.
Lasten turvajärjestelmä 3 44.
Turvavyöjärjestelmän kaikki osat on
tarkastettava ajoittain vaurioiden,
likaantumisen ja toiminnan suhteen.
Pyydä korjaamoa vaihtamaan vahin‐
goittuneet komponentit. Kolarin
jälkeen turvavyöt ja lauenneet turva‐
vöiden esikiristimet on vaihdatettava
korjaamolla.
Huomautus
Varmista, että kengät tai teräväreu‐
naiset esineet eivät ole vaurioitta‐
neet vöitä ja että ne eivät ole jääneet
puristuksiin. Turvavyökeloihin ei saa päästä likaa.

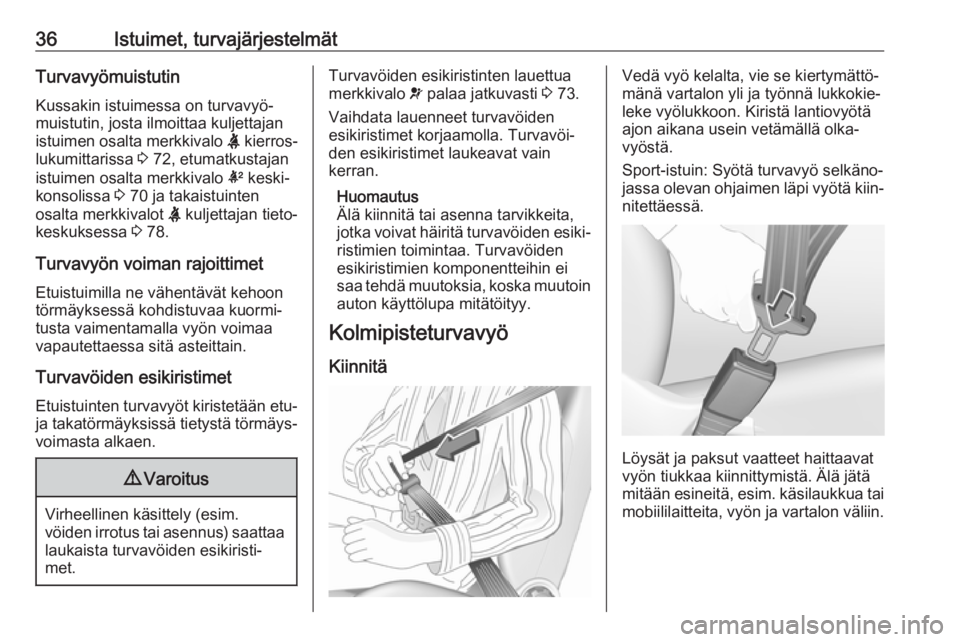

Page 38 of 225
36Istuimet, turvajärjestelmätTurvavyömuistutin
Kussakin istuimessa on turvavyö‐
muistutin, josta ilmoittaa kuljettajan
istuimen osalta merkkivalo X kierros‐
lukumittarissa 3 72, etumatkustajan
istuimen osalta merkkivalo k keski‐
konsolissa 3 70 ja takaistuinten
osalta merkkivalot X kuljettajan tieto‐
keskuksessa 3 78.
Turvavyön voiman rajoittimet
Etuistuimilla ne vähentävät kehoon
törmäyksessä kohdistuvaa kuormi‐ tusta vaimentamalla vyön voimaa
vapautettaessa sitä asteittain.
Turvavöiden esikiristimet
Etuistuinten turvavyöt kiristetään etu-
ja takatörmäyksissä tietystä törmäys‐ voimasta alkaen.9 Varoitus
Virheellinen käsittely (esim.
vöiden irrotus tai asennus) saattaa laukaista turvavöiden esikiristi‐
met.
Turvavöiden esikiristinten lauettua
merkkivalo v palaa jatkuvasti 3 73.
Vaihdata lauenneet turvavöiden
esikiristimet korjaamolla. Turvavöi‐
den esikiristimet laukeavat vain
kerran.
Huomautus
Älä kiinnitä tai asenna tarvikkeita,
jotka voivat häiritä turvavöiden esiki‐
ristimien toimintaa. Turvavöiden
esikiristimien komponentteihin ei
saa tehdä muutoksia, koska muutoin
auton käyttölupa mitätöityy.
Kolmipisteturvavyö
KiinnitäVedä vyö kelalta, vie se kiertymättö‐
mänä vartalon yli ja työnnä lukkokie‐
leke vyölukkoon. Kiristä lantiovyötä
ajon aikana usein vetämällä olka‐
vyöstä.
Sport-istuin: Syötä turvavyö selkäno‐
jassa olevan ohjaimen läpi vyötä kiin‐ nitettäessä.
Löysät ja paksut vaatteet haittaavat
vyön tiukkaa kiinnittymistä. Älä jätä
mitään esineitä, esim. käsilaukkua tai mobiililaitteita, vyön ja vartalon väliin.

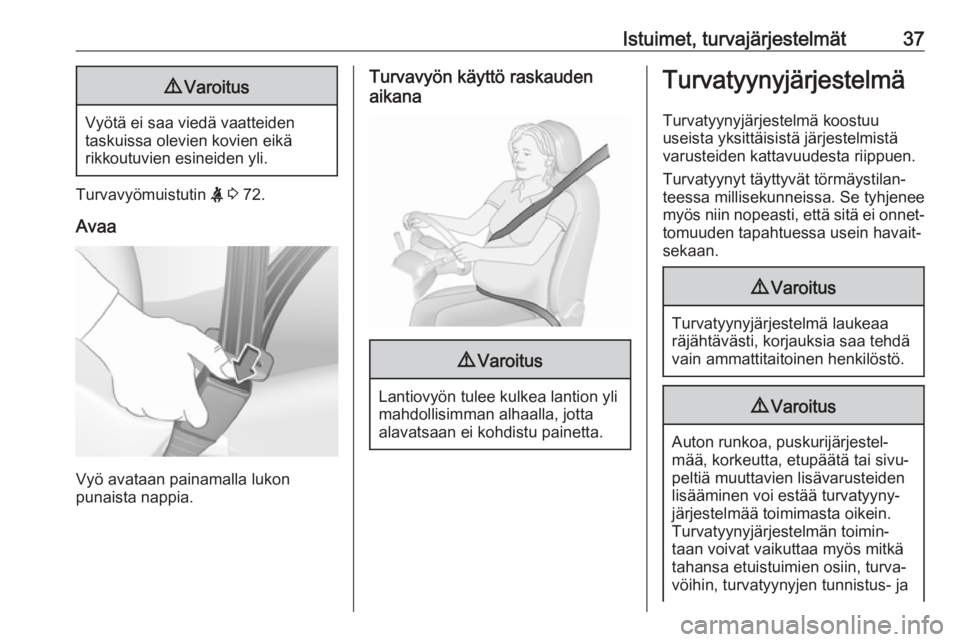

Page 39 of 225
Istuimet, turvajärjestelmät379Varoitus
Vyötä ei saa viedä vaatteiden
taskuissa olevien kovien eikä
rikkoutuvien esineiden yli.
Turvavyömuistutin X 3 72.
Avaa
Vyö avataan painamalla lukon
punaista nappia.
Turvavyön käyttö raskauden
aikana9 Varoitus
Lantiovyön tulee kulkea lantion yli
mahdollisimman alhaalla, jotta
alavatsaan ei kohdistu painetta.
Turvatyynyjärjestelmä
Turvatyynyjärjestelmä koostuu
useista yksittäisistä järjestelmistä
varusteiden kattavuudesta riippuen.
Turvatyynyt täyttyvät törmäystilan‐
teessa millisekunneissa. Se tyhjenee
myös niin nopeasti, että sitä ei onnet‐
tomuuden tapahtuessa usein havait‐
sekaan.9 Varoitus
Turvatyynyjärjestelmä laukeaa
räjähtävästi, korjauksia saa tehdä
vain ammattitaitoinen henkilöstö.
9 Varoitus
Auton runkoa, puskurijärjestel‐
mää, korkeutta, etupäätä tai sivu‐
peltiä muuttavien lisävarusteiden
lisääminen voi estää turvatyyny‐
järjestelmää toimimasta oikein.
Turvatyynyjärjestelmän toimin‐
taan voivat vaikuttaa myös mitkä
tahansa etuistuimien osiin, turva‐
vöihin, turvatyynyjen tunnistus- ja
Page 40 of 225
38Istuimet, turvajärjestelmätdiagnoosiyksikköön,
ohjauspyörään, kojelautaan,
ovien sisäpuolisiin tiivisteisiin
mukaan lukien kaiuttimet, mihin
tahansa turvatyyny-yksikköön,
katon tai pilarien verhoukseen,
etuantureihin, sivutörmäysantu‐
reihin tai turvatyynyjen johdotuk‐
seen tehdyt muutokset.
Huomautus
Keskikonsolin alueella sijaitsee
turvatyynyjärjestelmän ja turvavöi‐
den esikiristimien ohjauselektro‐
niikka. Sinne ei saa panna mitään
magneettisia esineitä.
Älä kiinnitä mitään esineitä turvatyy‐ nyjen kansiin äläkä peitä niitä
millään muulla materiaalilla. Pyydä korjaamoa vaihtamaan vahingoittu‐
neet suojukset.
Kukin turvatyyny laukeaa vain
kerran. Vaihdata lauenneet turvatyy‐ nyt korjaamolla. Lisäksi on mahdol‐lisesti vaihdatettava ohjauspyörä,
kojelauta, paneloinnin osia, ovitiivis‐
teet, kahvat ja istuimet.
Turvatyynyjärjestelmään ei saa
tehdä muutoksia, koska muutoin
auton käyttölupa mitätöityy.
Ohjeita häiriötilanteen varalta
Jos turvatyynyjärjestelmässä on vika,
merkkivalo v syttyy ja kuljettajan
tietokeskukseen tulee asiaa koskeva viesti tai varoituskoodi. Järjestelmä ei toimi.
Korjauta häiriön syy korjaamolla.
Turvatyynyjärjestelmän merkkivalo
3 73.
Lasten turvajärjestelmät
turvatyynyjärjestelmällä
varustetulla etumatkustajan
istuimella
Standardin ECE R94.02 mukainen
varoitus:
EN: NEVER use a rearward-facing
child restraint on a seat protected by
an ACTIVE AIRBAG in front of it;
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete Kinder‐
sitze NIEMALS auf einem Sitz
verwenden, der durch einen davor
befindlichen AKTIVEN AIRBAG
geschützt ist, da dies den TOD oder
SCHWERE VERLETZUNGEN DES
KINDES zur Folge haben kann.
FR: NE JAMAIS utiliser un siège
d'enfant orienté vers l'arrière sur un
siège protégé par un COUSSIN
GONFLABLE ACTIF placé devant lui,
