Njega vozila159● Dodatne informacije potražite ukorisničkom priručniku.
● U blizini akumulatora mogu biti prisutni eksplozivni plinovi.
Zamjena metlice brisača Vjetrobran
Podižite ručicu brisača sve dok ne
ostane u podignutom položaju,
pritisnite tipku za isključivanje metlice
brisača i skinite.
Pričvrstite metlicu brisača malo
nakrivljenu prema kraku brisača i
gurnite ju dok ne se ne zakvači.
Pažljivo spustite polugu brisača.
Stražnji prozor
Podignite polugu brisača. Odspojite
metlicu brisača kao što je prikazano
na slici i uklonite je.
Pričvrstite metlicu brisača malo
nakrivljenu prema kraku brisača i
gurnite ju dok ne se ne zakvači.
Pažljivo spustite polugu brisača.
Zamjena žarulje
Isključite kontakt i odgovarajući
prekidač ili zatvorite vrata.
Novu sijalicu držite samo za
podnožje! Ne dodirujte staklo sijalice
golim rukama.
Za zamjenu koristite samo sijalicu
istog tipa.
Zamijenite sijalice prednjeg svjetla iz
prostora motora.
Provjera žarulje
Nakon zamjene žarulje uključite
kontakt pa provjerite svjetla.
Halogenska prednja svjetla Halogena prednja svjetla s odvojenim
žaruljama za kratka i duga svjetla.

160Njega vozila
Kratko svjetlo - vanjska žarulja (1).
Dugo svjetlo - unutarnja žarulja (2).
Kratko svjetlo (1) 1. Zakrenite kapu suprotno od kazaljke na satu i skinite je.2. Pritisnite kopču za odbravljenjedržača žarulje. Izvucite sijalicu iz
kućišta svjetla.
3. Odspojite sijalicu od držača sijalice i zamijenite je.
4. Umetnite držač žarulje tako dakopča bude okrenuta prema dolje
i zabravite u reflektor.
5. Postavite čep.
Dugo svjetlo (2)
1. Zakrenite kapu suprotno od kazaljke na satu i skinite je.

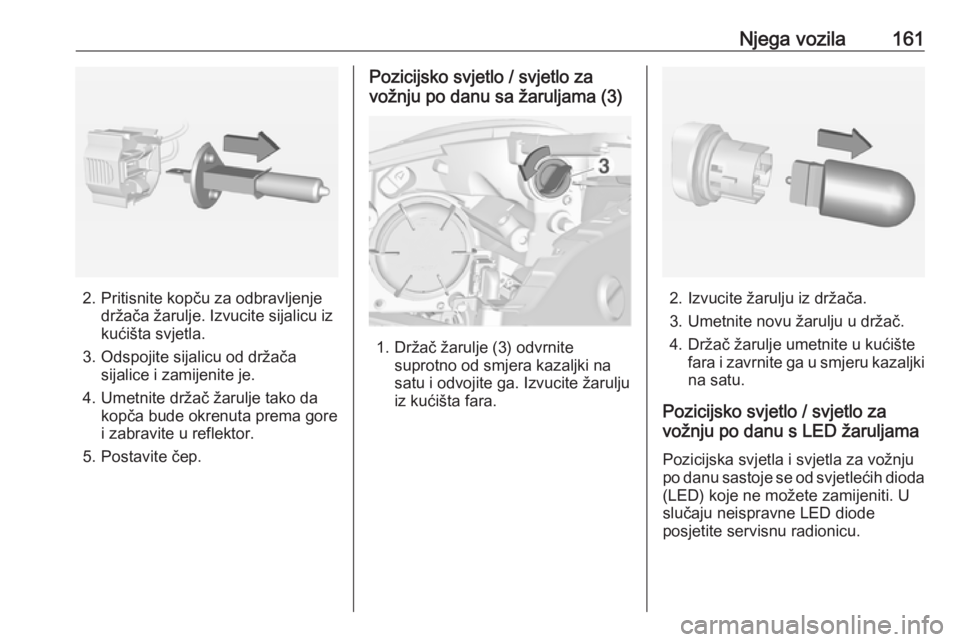

Njega vozila161
2. Pritisnite kopču za odbravljenjedržača žarulje. Izvucite sijalicu iz
kućišta svjetla.
3. Odspojite sijalicu od držača sijalice i zamijenite je.
4. Umetnite držač žarulje tako da kopča bude okrenuta prema gore
i zabravite u reflektor.
5. Postavite čep.
Pozicijsko svjetlo / svjetlo za
vožnju po danu sa žaruljama (3)
1. Držač žarulje (3) odvrnite suprotno od smjera kazaljki na
satu i odvojite ga. Izvucite žarulju
iz kućišta fara.
2. Izvucite žarulju iz držača.
3. Umetnite novu žarulju u držač.
4. Držač žarulje umetnite u kućište fara i zavrnite ga u smjeru kazaljki
na satu.
Pozicijsko svjetlo / svjetlo za
vožnju po danu s LED žaruljama
Pozicijska svjetla i svjetla za vožnju
po danu sastoje se od svjetlećih dioda (LED) koje ne možete zamijeniti. U
slučaju neispravne LED diode
posjetite servisnu radionicu.

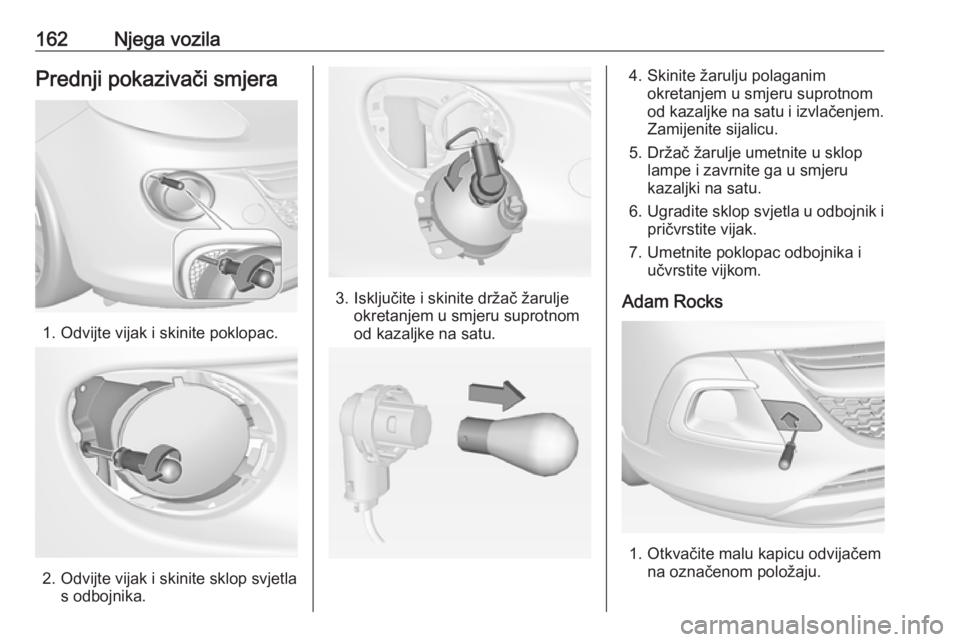

162Njega vozilaPrednji pokazivači smjera
1. Odvijte vijak i skinite poklopac.
2. Odvijte vijak i skinite sklop svjetlas odbojnika.
3. Isključite i skinite držač žarulje okretanjem u smjeru suprotnom
od kazaljke na satu.
4. Skinite žarulju polaganim okretanjem u smjeru suprotnom
od kazaljke na satu i izvlačenjem. Zamijenite sijalicu.
5. Držač žarulje umetnite u sklop lampe i zavrnite ga u smjeru
kazaljki na satu.
6. Ugradite sklop svjetla u odbojnik i
pričvrstite vijak.
7. Umetnite poklopac odbojnika i učvrstite vijkom.
Adam Rocks
1. Otkvačite malu kapicu odvijačem na označenom položaju.

Njega vozila163
2. Skinite poklopac povlačenjemprstima na označenim
položajima, pogledajte strelice na
ilustraciji.
3. Odvijte oba vijka i skinite sklop svjetla s odbojnika.
4. Isključite i skinite držač žarulje okretanjem u smjeru suprotnom
od kazaljke na satu.
5. Skinite žarulju polaganim okretanjem u smjeru suprotnom
od kazaljke na satu i izvlačenjem. Zamijenite sijalicu.
6. Držač žarulje umetnite u sklop lampe i zavrnite ga u smjeru
kazaljki na satu.
7. Ugradite sklop svjetla u odbojnik i
pričvrstite oba vijka.
8. Umetnite i zakvačite poklopac u odbojnik. Umetnite malu kapicu.
Stražnja svjetla
Verzija s dubokotonskom kutijom
(subwoofer)
Uklonite podni poklopac prtljažnika. Na desnoj strani uklonite i kutiju s
alatom kako biste pristupili poklopcu
3 55.
Verzija s kutijom za spremanje
Uklonite kutiju za spremanje kako
biste dobili pristup poklopcu 3 54.

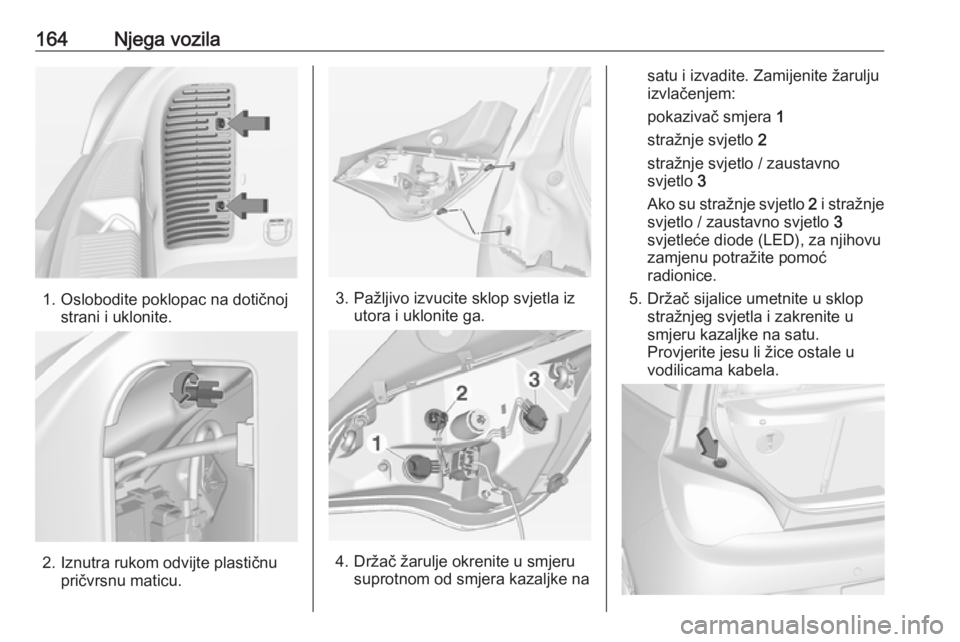

164Njega vozila
1. Oslobodite poklopac na dotičnojstrani i uklonite.
2. Iznutra rukom odvijte plastičnu pričvrsnu maticu.
3. Pažljivo izvucite sklop svjetla izutora i uklonite ga.
4. Držač žarulje okrenite u smjerusuprotnom od smjera kazaljke na
satu i izvadite. Zamijenite žarulju
izvlačenjem:
pokazivač smjera 1
stražnje svjetlo 2
stražnje svjetlo / zaustavno
svjetlo 3
Ako su stražnje svjetlo 2 i stražnje
svjetlo / zaustavno svjetlo 3
svjetleće diode (LED), za njihovu
zamjenu potražite pomoć radionice.
5. Držač sijalice umetnite u sklop stražnjeg svjetla i zakrenite u
smjeru kazaljke na satu.
Provjerite jesu li žice ostale u
vodilicama kabela.

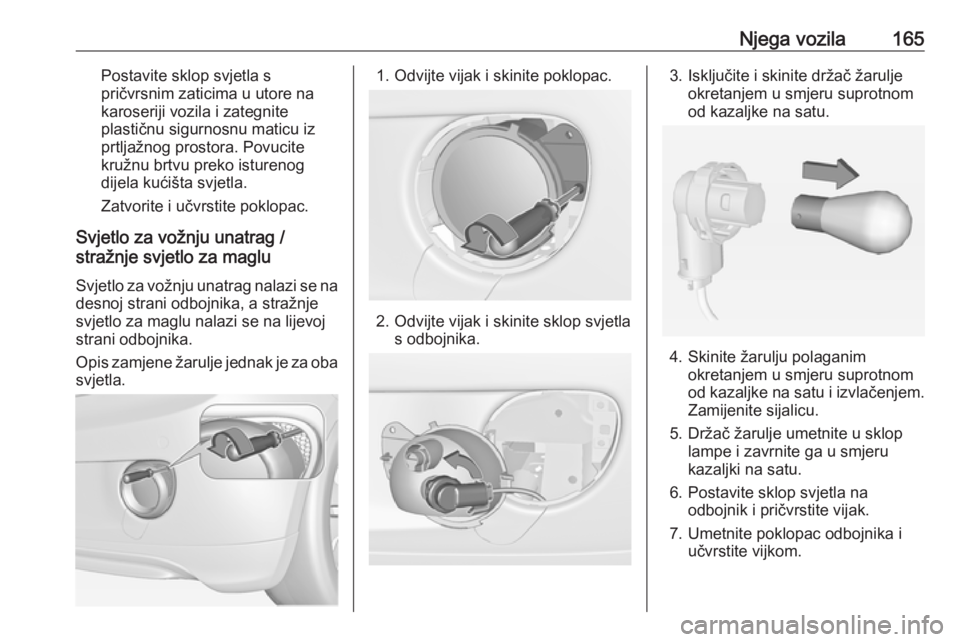

Njega vozila165Postavite sklop svjetla s
pričvrsnim zaticima u utore na
karoseriji vozila i zategnite
plastičnu sigurnosnu maticu iz
prtljažnog prostora. Povucite
kružnu brtvu preko isturenog
dijela kućišta svjetla.
Zatvorite i učvrstite poklopac.
Svjetlo za vožnju unatrag /
stražnje svjetlo za maglu
Svjetlo za vožnju unatrag nalazi se na desnoj strani odbojnika, a stražnje
svjetlo za maglu nalazi se na lijevoj
strani odbojnika.
Opis zamjene žarulje jednak je za oba
svjetla.1. Odvijte vijak i skinite poklopac.
2. Odvijte vijak i skinite sklop svjetla s odbojnika.
3. Isključite i skinite držač žarulje okretanjem u smjeru suprotnom
od kazaljke na satu.
4. Skinite žarulju polaganim okretanjem u smjeru suprotnom
od kazaljke na satu i izvlačenjem. Zamijenite sijalicu.
5. Držač žarulje umetnite u sklop lampe i zavrnite ga u smjeru
kazaljki na satu.
6. Postavite sklop svjetla na odbojnik i pričvrstite vijak.
7. Umetnite poklopac odbojnika i učvrstite vijkom.

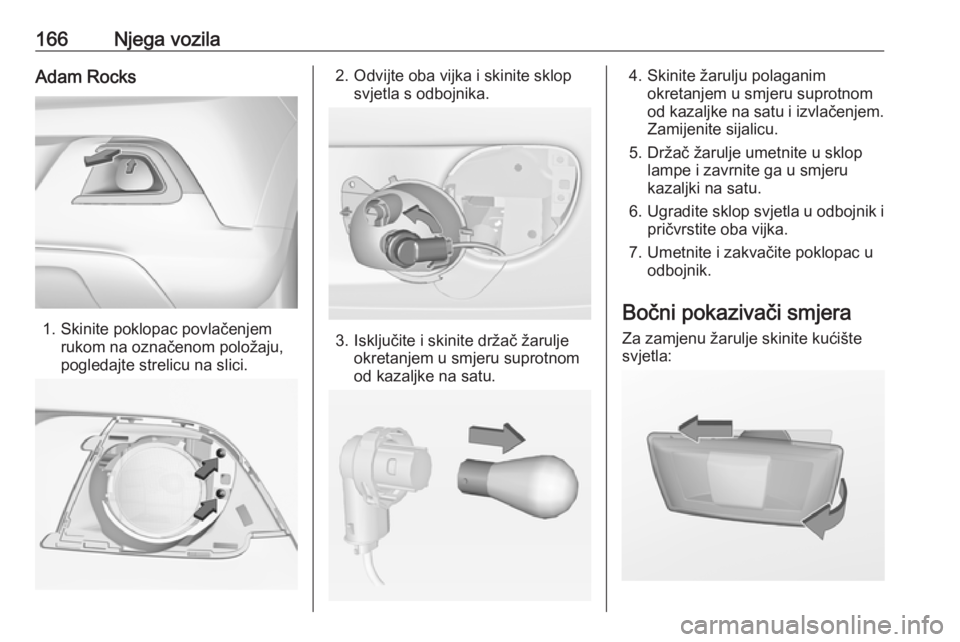

166Njega vozilaAdam Rocks
1. Skinite poklopac povlačenjemrukom na označenom položaju,
pogledajte strelicu na slici.
2. Odvijte oba vijka i skinite sklop svjetla s odbojnika.
3. Isključite i skinite držač žarulje okretanjem u smjeru suprotnom
od kazaljke na satu.
4. Skinite žarulju polaganim okretanjem u smjeru suprotnom
od kazaljke na satu i izvlačenjem. Zamijenite sijalicu.
5. Držač žarulje umetnite u sklop lampe i zavrnite ga u smjeru
kazaljki na satu.
6. Ugradite sklop svjetla u odbojnik i
pričvrstite oba vijka.
7. Umetnite i zakvačite poklopac u odbojnik.
Bočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:

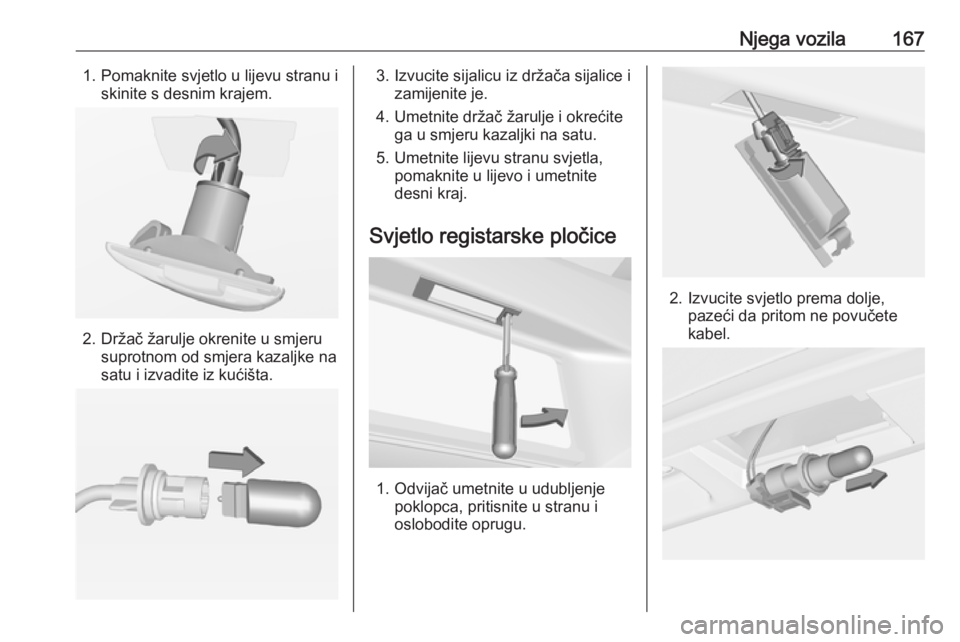

Njega vozila1671. Pomaknite svjetlo u lijevu stranu iskinite s desnim krajem.
2. Držač žarulje okrenite u smjeru suprotnom od smjera kazaljke na
satu i izvadite iz kućišta.
3. Izvucite sijalicu iz držača sijalice i zamijenite je.
4. Umetnite držač žarulje i okrećite ga u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, pomaknite u lijevo i umetnite
desni kraj.
Svjetlo registarske pločice
1. Odvijač umetnite u udubljenje poklopca, pritisnite u stranu i
oslobodite oprugu.
2. Izvucite svjetlo prema dolje, pazeći da pritom ne povučete
kabel.

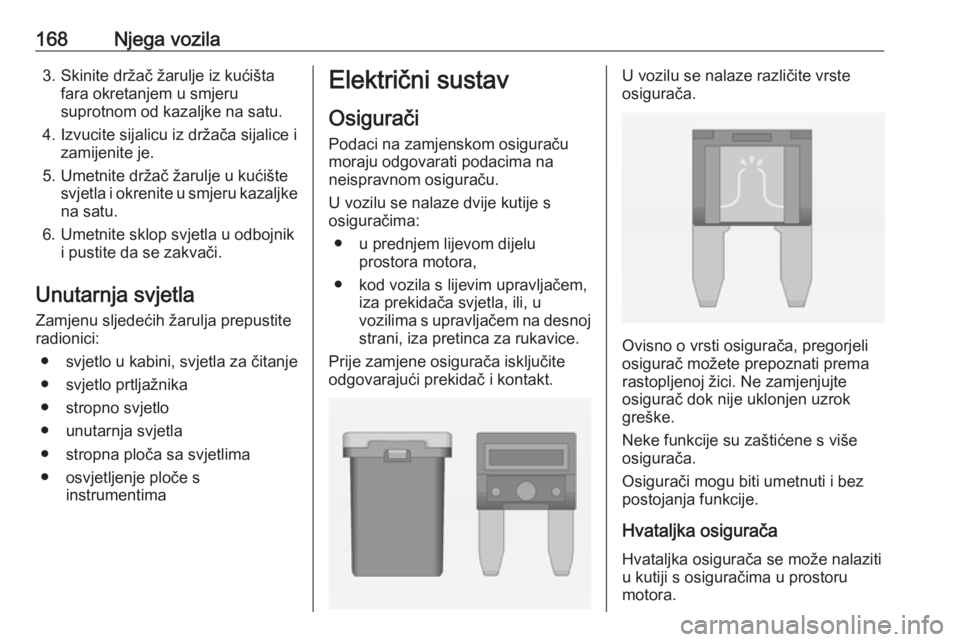

168Njega vozila3. Skinite držač žarulje iz kućištafara okretanjem u smjeru
suprotnom od kazaljke na satu.
4. Izvucite sijalicu iz držača sijalice i zamijenite je.
5. Umetnite držač žarulje u kućište svjetla i okrenite u smjeru kazaljke
na satu.
6. Umetnite sklop svjetla u odbojnik i pustite da se zakvači.
Unutarnja svjetla Zamjenu sljedećih žarulja prepustite
radionici:
● svjetlo u kabini, svjetla za čitanje● svjetlo prtljažnika
● stropno svjetlo
● unutarnja svjetla
● stropna ploča sa svjetlima
● osvjetljenje ploče s instrumentimaElektrični sustav
Osigurači Podaci na zamjenskom osiguračumoraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze dvije kutije s
osiguračima:
● u prednjem lijevom dijelu prostora motora,
● kod vozila s lijevim upravljačem, iza prekidača svjetla, ili, u
vozilima s upravljačem na desnoj
strani, iza pretinca za rukavice.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.U vozilu se nalaze različite vrste
osigurača.
Ovisno o vrsti osigurača, pregorjeli
osigurač možete prepoznati prema
rastopljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Hvataljka osigurača Hvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.
