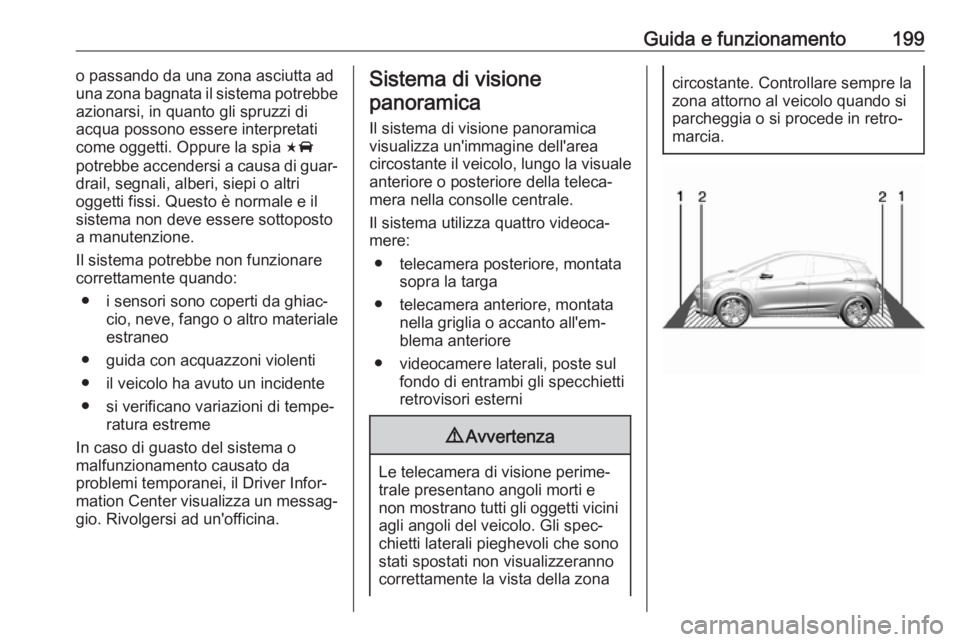

Guida e funzionamento199o passando da una zona asciutta ad
una zona bagnata il sistema potrebbe
azionarsi, in quanto gli spruzzi di
acqua possono essere interpretati
come oggetti. Oppure la spia F
potrebbe accendersi a causa di guar‐
drail, segnali, alberi, siepi o altri
oggetti fissi. Questo è normale e il
sistema non deve essere sottoposto
a manutenzione.
Il sistema potrebbe non funzionare
correttamente quando:
● i sensori sono coperti da ghiac‐ cio, neve, fango o altro materiale
estraneo
● guida con acquazzoni violenti
● il veicolo ha avuto un incidente
● si verificano variazioni di tempe‐ ratura estreme
In caso di guasto del sistema o
malfunzionamento causato da
problemi temporanei, il Driver Infor‐
mation Center visualizza un messag‐
gio. Rivolgersi ad un'officina.Sistema di visione
panoramica
Il sistema di visione panoramica
visualizza un'immagine dell'area
circostante il veicolo, lungo la visuale anteriore o posteriore della teleca‐mera nella consolle centrale.
Il sistema utilizza quattro videoca‐
mere:
● telecamera posteriore, montata sopra la targa
● telecamera anteriore, montata nella griglia o accanto all'em‐
blema anteriore
● videocamere laterali, poste sul fondo di entrambi gli specchietti
retrovisori esterni9 Avvertenza
Le telecamera di visione perime‐
trale presentano angoli morti e
non mostrano tutti gli oggetti vicini agli angoli del veicolo. Gli spec‐
chietti laterali pieghevoli che sono
stati spostati non visualizzeranno correttamente la vista della zona
circostante. Controllare sempre la
zona attorno al veicolo quando si
parcheggia o si procede in retro‐
marcia.

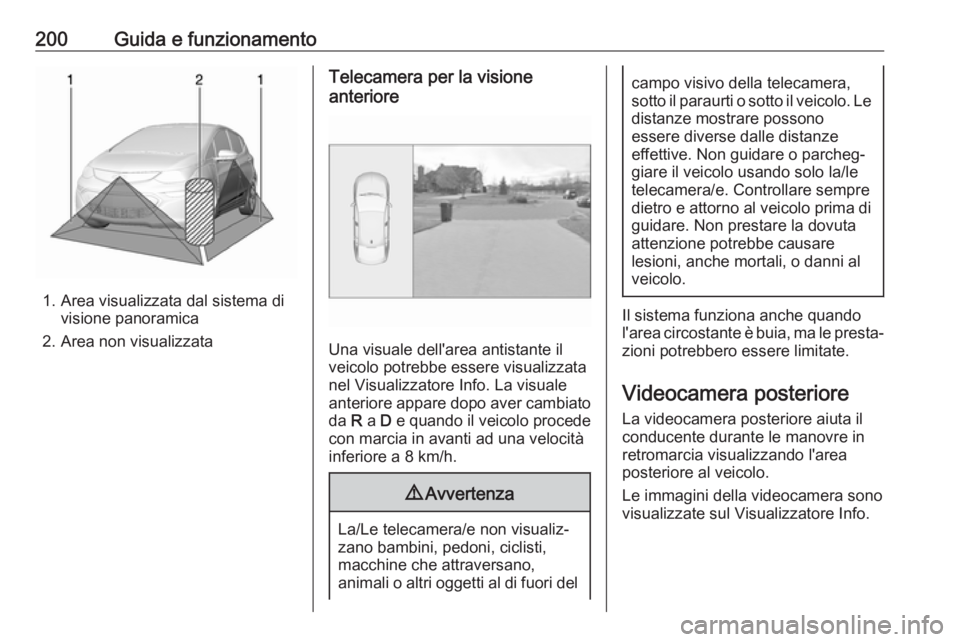

200Guida e funzionamento
1. Area visualizzata dal sistema divisione panoramica
2. Area non visualizzata
Telecamera per la visione
anteriore
Una visuale dell'area antistante il
veicolo potrebbe essere visualizzata
nel Visualizzatore Info. La visuale
anteriore appare dopo aver cambiato
da R a D e quando il veicolo procede
con marcia in avanti ad una velocità
inferiore a 8 km/h.
9 Avvertenza
La/Le telecamera/e non visualiz‐
zano bambini, pedoni, ciclisti,
macchine che attraversano,
animali o altri oggetti al di fuori del
campo visivo della telecamera,
sotto il paraurti o sotto il veicolo. Le distanze mostrare possono
essere diverse dalle distanze
effettive. Non guidare o parcheg‐
giare il veicolo usando solo la/le
telecamera/e. Controllare sempre dietro e attorno al veicolo prima di
guidare. Non prestare la dovuta
attenzione potrebbe causare
lesioni, anche mortali, o danni al
veicolo.
Il sistema funziona anche quando
l'area circostante è buia, ma le presta‐
zioni potrebbero essere limitate.
Videocamera posteriore La videocamera posteriore aiuta il
conducente durante le manovre in
retromarcia visualizzando l'area
posteriore al veicolo.
Le immagini della videocamera sono
visualizzate sul Visualizzatore Info.

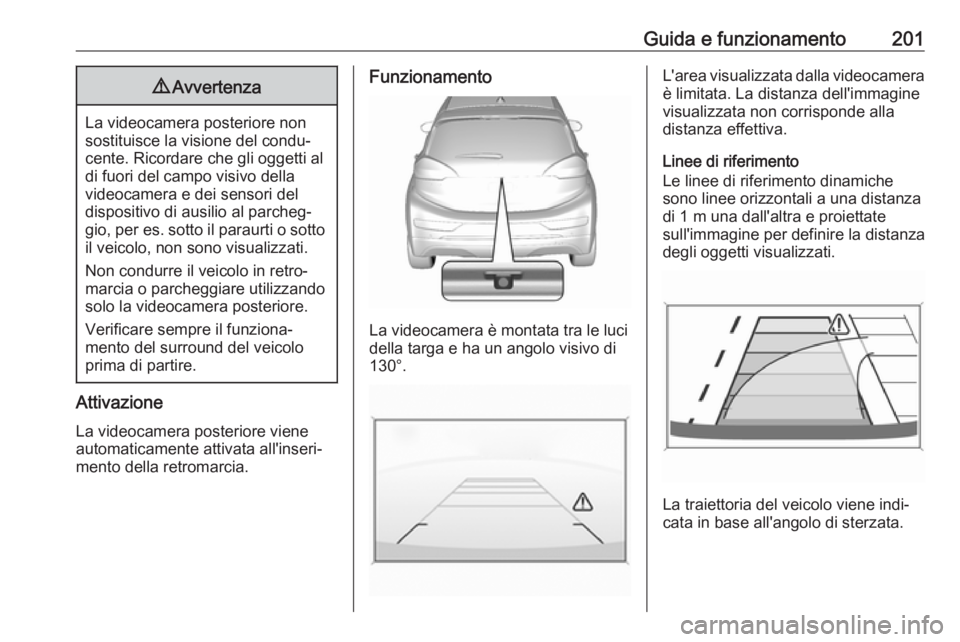

Guida e funzionamento2019Avvertenza
La videocamera posteriore non
sostituisce la visione del condu‐ cente. Ricordare che gli oggetti al
di fuori del campo visivo della
videocamera e dei sensori del
dispositivo di ausilio al parcheg‐
gio, per es. sotto il paraurti o sotto
il veicolo, non sono visualizzati.
Non condurre il veicolo in retro‐
marcia o parcheggiare utilizzando
solo la videocamera posteriore.
Verificare sempre il funziona‐
mento del surround del veicolo
prima di partire.
Attivazione
La videocamera posteriore viene
automaticamente attivata all'inseri‐
mento della retromarcia.
Funzionamento
La videocamera è montata tra le luci
della targa e ha un angolo visivo di
130°.
L'area visualizzata dalla videocamera è limitata. La distanza dell'immagine
visualizzata non corrisponde alla distanza effettiva.
Linee di riferimento
Le linee di riferimento dinamiche sono linee orizzontali a una distanza
di 1 m una dall'altra e proiettate
sull'immagine per definire la distanza
degli oggetti visualizzati.
La traiettoria del veicolo viene indi‐
cata in base all'angolo di sterzata.

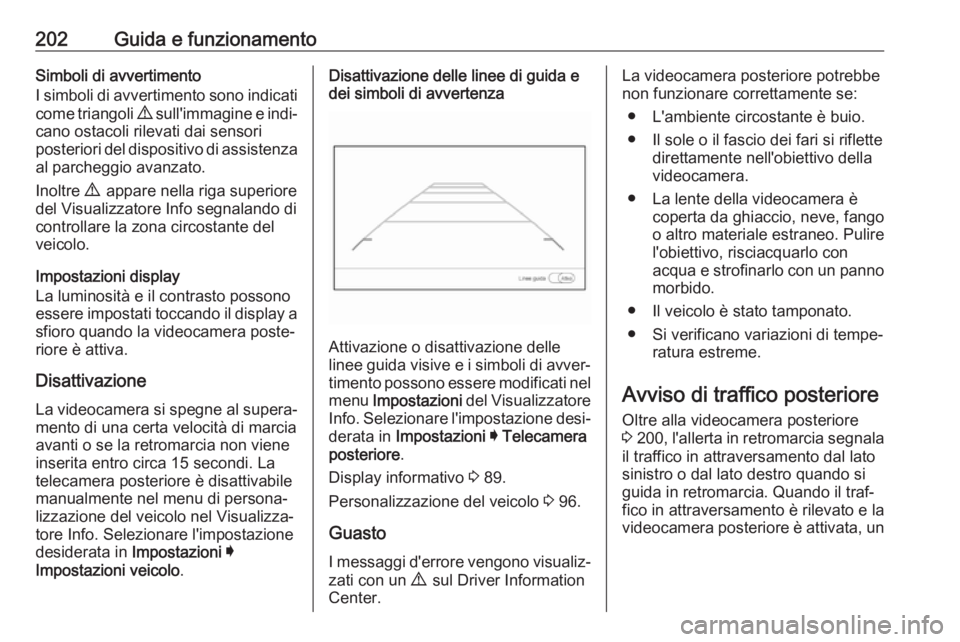

202Guida e funzionamentoSimboli di avvertimento
I simboli di avvertimento sono indicati come triangoli 9 sull'immagine e indi‐
cano ostacoli rilevati dai sensori
posteriori del dispositivo di assistenza al parcheggio avanzato.
Inoltre 9 appare nella riga superiore
del Visualizzatore Info segnalando di
controllare la zona circostante del
veicolo.
Impostazioni display
La luminosità e il contrasto possono
essere impostati toccando il display a
sfioro quando la videocamera poste‐
riore è attiva.
Disattivazione
La videocamera si spegne al supera‐ mento di una certa velocità di marcia
avanti o se la retromarcia non viene
inserita entro circa 15 secondi. La
telecamera posteriore è disattivabile
manualmente nel menu di persona‐
lizzazione del veicolo nel Visualizza‐
tore Info. Selezionare l'impostazione
desiderata in Impostazioni I
Impostazioni veicolo .Disattivazione delle linee di guida e
dei simboli di avvertenza
Attivazione o disattivazione delle
linee guida visive e i simboli di avver‐ timento possono essere modificati nel
menu Impostazioni del Visualizzatore
Info. Selezionare l'impostazione desi‐
derata in Impostazioni I Telecamera
posteriore .
Display informativo 3 89.
Personalizzazione del veicolo 3 96.
Guasto I messaggi d'errore vengono visualiz‐
zati con un 9 sul Driver Information
Center.
La videocamera posteriore potrebbe
non funzionare correttamente se:
● L'ambiente circostante è buio.
● Il sole o il fascio dei fari si riflette direttamente nell'obiettivo dellavideocamera.
● La lente della videocamera è coperta da ghiaccio, neve, fango
o altro materiale estraneo. Pulire
l'obiettivo, risciacquarlo con
acqua e strofinarlo con un panno
morbido.
● Il veicolo è stato tamponato.
● Si verificano variazioni di tempe‐ ratura estreme.
Avviso di traffico posteriore Oltre alla videocamera posteriore
3 200 , l'allerta in retromarcia segnala
il traffico in attraversamento dal lato
sinistro o dal lato destro quando si
guida in retromarcia. Quando il traf‐
fico in attraversamento è rilevato e la
videocamera posteriore è attivata, un

Guida e funzionamento203triangolo d'emergenza con una frec‐
cia di direzione K appare sul Visua‐
lizzatore Info per segnalare la dire‐
zione del traffico. Inoltre vengono emessi tre suoni dall'altoparlante sul
lato rispettivo.
I sensori di distanza radar si trovano
lateralmente nel paraurti posteriore.
9 Avvertenza
L'allerta in retromarcia non sosti‐
tuisce la visione del conducente.
Notare che gli oggetti all'esterno
dei sensori, al di sotto del paraurti o sotto il veicolo, non sono visua‐
lizzati.
I pedoni, i bambini o gli animali non sono rilevati. Non andare in retro‐
marcia guardando esclusiva‐
mente il Visualizzatore Info e
controllare la zona retrostante e
attorno al veicolo prima di effet‐
tuare la retromarcia.
Attivazione
L'avviso di traffico posteriore è atti‐
vato automaticamente insieme alla
videocamera posteriore quando si
inserisce la retromarcia.
Zone di rilevamento
I sensori del sistema coprono un'area di circa 20 m sul lato sinistro o destro
dietro il veicolo.
Disattivazione L'avviso di traffico posteriore è disat‐
tivato insieme alla videocamera
posteriore al superamento di una
certa velocità di marcia avanti o se la
retromarcia non è inserita per circa
10 secondi.

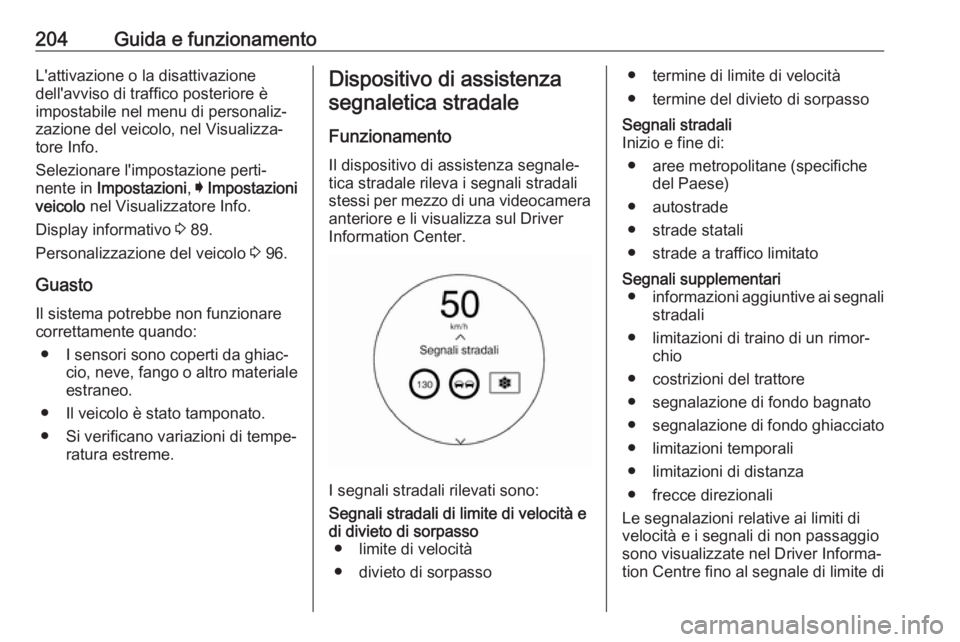

204Guida e funzionamentoL'attivazione o la disattivazione
dell'avviso di traffico posteriore è
impostabile nel menu di personaliz‐
zazione del veicolo, nel Visualizza‐
tore Info.
Selezionare l'impostazione perti‐
nente in Impostazioni , I Impostazioni
veicolo nel Visualizzatore Info.
Display informativo 3 89.
Personalizzazione del veicolo 3 96.
Guasto Il sistema potrebbe non funzionarecorrettamente quando:
● I sensori sono coperti da ghiac‐ cio, neve, fango o altro materiale
estraneo.
● Il veicolo è stato tamponato.
● Si verificano variazioni di tempe‐ ratura estreme.Dispositivo di assistenza
segnaletica stradale
Funzionamento Il dispositivo di assistenza segnale‐
tica stradale rileva i segnali stradali
stessi per mezzo di una videocamera anteriore e li visualizza sul Driver
Information Center.
I segnali stradali rilevati sono:
Segnali stradali di limite di velocità e
di divieto di sorpasso ● limite di velocità
● divieto di sorpasso● termine di limite di velocità
● termine del divieto di sorpassoSegnali stradali
Inizio e fine di:
● aree metropolitane (specifiche del Paese)
● autostrade
● strade statali
● strade a traffico limitatoSegnali supplementari ● informazioni aggiuntive ai segnali
stradali
● limitazioni di traino di un rimor‐ chio
● costrizioni del trattore
● segnalazione di fondo bagnato
● segnalazione di fondo ghiacciato
● limitazioni temporali
● limitazioni di distanza
● frecce direzionali
Le segnalazioni relative ai limiti di
velocità e i segnali di non passaggio
sono visualizzate nel Driver Informa‐
tion Centre fino al segnale di limite di

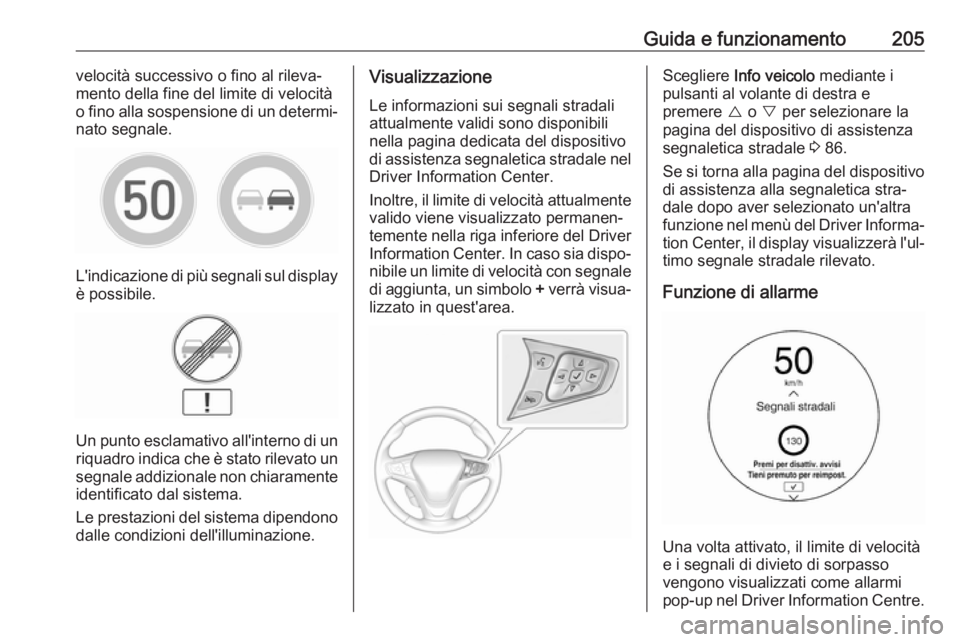

Guida e funzionamento205velocità successivo o fino al rileva‐mento della fine del limite di velocità
o fino alla sospensione di un determi‐
nato segnale.
L'indicazione di più segnali sul display è possibile.
Un punto esclamativo all'interno di un
riquadro indica che è stato rilevato un segnale addizionale non chiaramente
identificato dal sistema.
Le prestazioni del sistema dipendono dalle condizioni dell'illuminazione.
Visualizzazione
Le informazioni sui segnali stradali
attualmente validi sono disponibili
nella pagina dedicata del dispositivo di assistenza segnaletica stradale nel Driver Information Center.
Inoltre, il limite di velocità attualmente
valido viene visualizzato permanen‐
temente nella riga inferiore del Driver Information Center. In caso sia dispo‐
nibile un limite di velocità con segnale
di aggiunta, un simbolo + verrà visua‐
lizzato in quest'area.Scegliere Info veicolo mediante i
pulsanti al volante di destra e
premere { o } per selezionare la
pagina del dispositivo di assistenza
segnaletica stradale 3 86.
Se si torna alla pagina del dispositivo di assistenza alla segnaletica stra‐dale dopo aver selezionato un'altra
funzione nel menù del Driver Informa‐
tion Center, il display visualizzerà l'ul‐
timo segnale stradale rilevato.
Funzione di allarme
Una volta attivato, il limite di velocità
e i segnali di divieto di sorpasso
vengono visualizzati come allarmi
pop-up nel Driver Information Centre.

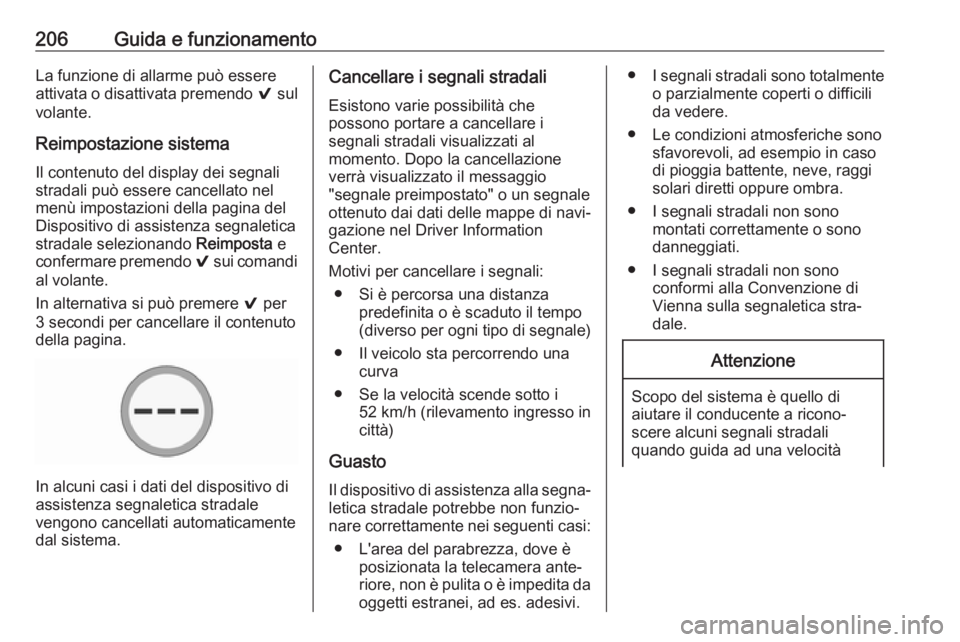

206Guida e funzionamentoLa funzione di allarme può essere
attivata o disattivata premendo 9 sul
volante.
Reimpostazione sistema
Il contenuto del display dei segnali
stradali può essere cancellato nel
menù impostazioni della pagina del
Dispositivo di assistenza segnaletica
stradale selezionando Reimposta e
confermare premendo 9 sui comandi
al volante.
In alternativa si può premere 9 per
3 secondi per cancellare il contenuto della pagina.
In alcuni casi i dati del dispositivo di
assistenza segnaletica stradale
vengono cancellati automaticamente
dal sistema.
Cancellare i segnali stradali
Esistono varie possibilità che
possono portare a cancellare i
segnali stradali visualizzati al
momento. Dopo la cancellazione
verrà visualizzato il messaggio
"segnale preimpostato" o un segnale
ottenuto dai dati delle mappe di navi‐
gazione nel Driver Information
Center.
Motivi per cancellare i segnali: ● Si è percorsa una distanza predefinita o è scaduto il tempo
(diverso per ogni tipo di segnale)
● Il veicolo sta percorrendo una curva
● Se la velocità scende sotto i 52 km/h (rilevamento ingresso in
città)
Guasto Il dispositivo di assistenza alla segna‐
letica stradale potrebbe non funzio‐
nare correttamente nei seguenti casi:
● L'area del parabrezza, dove è posizionata la telecamera ante‐
riore, non è pulita o è impedita da
oggetti estranei, ad es. adesivi.● I segnali stradali sono totalmente
o parzialmente coperti o difficili
da vedere.
● Le condizioni atmosferiche sono sfavorevoli, ad esempio in casodi pioggia battente, neve, raggi
solari diretti oppure ombra.
● I segnali stradali non sono montati correttamente o sono
danneggiati.
● I segnali stradali non sono conformi alla Convenzione di
Vienna sulla segnaletica stra‐
dale.Attenzione
Scopo del sistema è quello di
aiutare il conducente a ricono‐
scere alcuni segnali stradali
quando guida ad una velocità

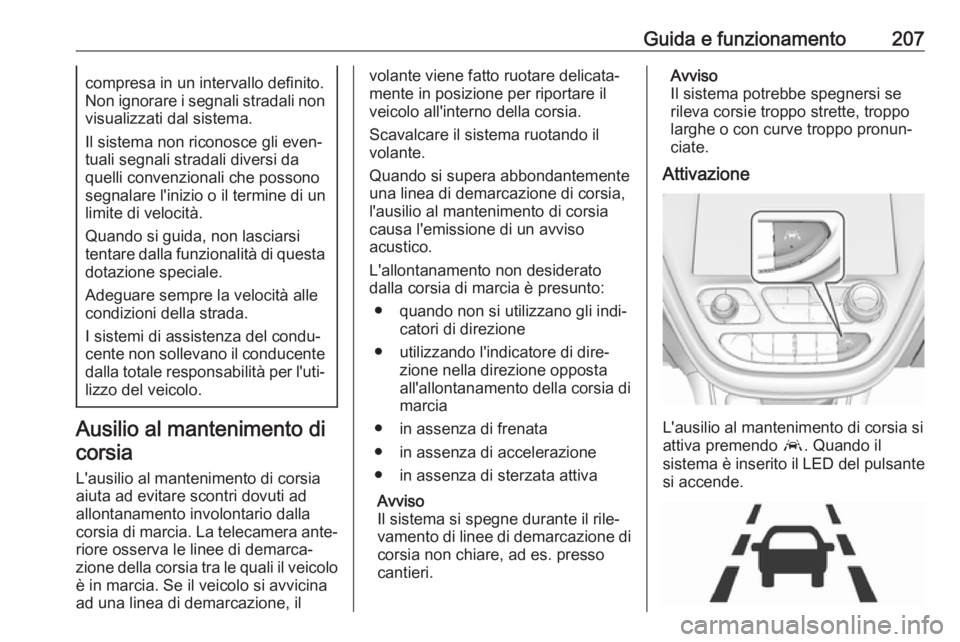

Guida e funzionamento207compresa in un intervallo definito.
Non ignorare i segnali stradali non visualizzati dal sistema.
Il sistema non riconosce gli even‐
tuali segnali stradali diversi da
quelli convenzionali che possono
segnalare l'inizio o il termine di un
limite di velocità.
Quando si guida, non lasciarsi
tentare dalla funzionalità di questa
dotazione speciale.
Adeguare sempre la velocità alle
condizioni della strada.
I sistemi di assistenza del condu‐
cente non sollevano il conducente
dalla totale responsabilità per l'uti‐ lizzo del veicolo.
Ausilio al mantenimento di
corsia
L'ausilio al mantenimento di corsia aiuta ad evitare scontri dovuti ad
allontanamento involontario dalla
corsia di marcia. La telecamera ante‐ riore osserva le linee di demarca‐
zione della corsia tra le quali il veicolo
è in marcia. Se il veicolo si avvicina
ad una linea di demarcazione, il
volante viene fatto ruotare delicata‐
mente in posizione per riportare il
veicolo all'interno della corsia.
Scavalcare il sistema ruotando il
volante.
Quando si supera abbondantemente
una linea di demarcazione di corsia,
l'ausilio al mantenimento di corsia
causa l'emissione di un avviso
acustico.
L'allontanamento non desiderato
dalla corsia di marcia è presunto:
● quando non si utilizzano gli indi‐ catori di direzione
● utilizzando l'indicatore di dire‐ zione nella direzione opposta
all'allontanamento della corsia di
marcia
● in assenza di frenata
● in assenza di accelerazione
● in assenza di sterzata attiva
Avviso
Il sistema si spegne durante il rile‐
vamento di linee di demarcazione di corsia non chiare, ad es. pressocantieri.Avviso
Il sistema potrebbe spegnersi se
rileva corsie troppo strette, troppo
larghe o con curve troppo pronun‐
ciate.
Attivazione
L'ausilio al mantenimento di corsia si
attiva premendo a. Quando il
sistema è inserito il LED del pulsante
si accende.

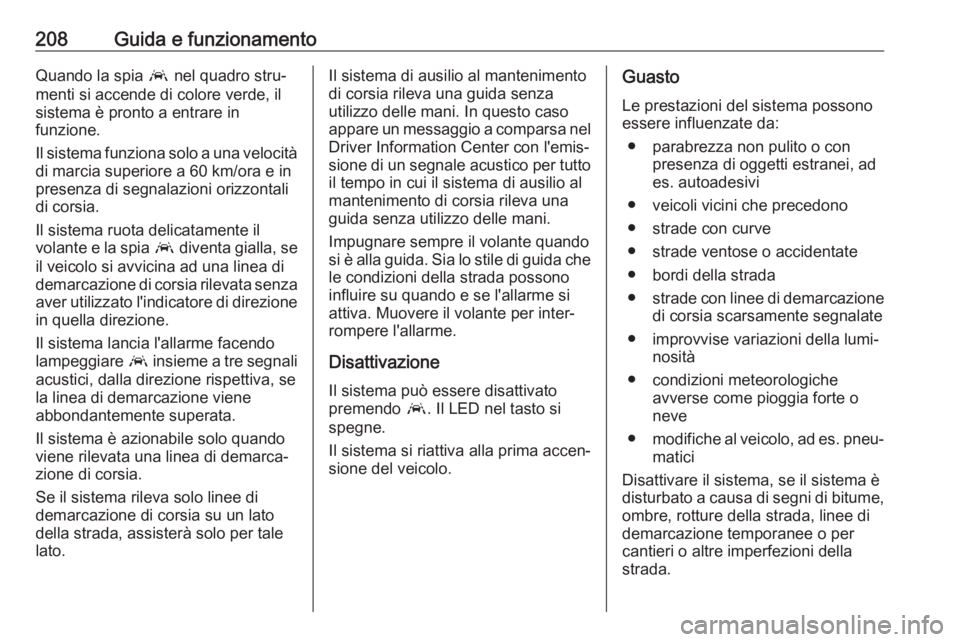

208Guida e funzionamentoQuando la spia a nel quadro stru‐
menti si accende di colore verde, il
sistema è pronto a entrare in
funzione.
Il sistema funziona solo a una velocità di marcia superiore a 60 km/ora e in
presenza di segnalazioni orizzontali
di corsia.
Il sistema ruota delicatamente il
volante e la spia a diventa gialla, se
il veicolo si avvicina ad una linea di
demarcazione di corsia rilevata senza aver utilizzato l'indicatore di direzionein quella direzione.
Il sistema lancia l'allarme facendo
lampeggiare a insieme a tre segnali
acustici, dalla direzione rispettiva, se
la linea di demarcazione viene
abbondantemente superata.
Il sistema è azionabile solo quando
viene rilevata una linea di demarca‐
zione di corsia.
Se il sistema rileva solo linee di
demarcazione di corsia su un lato
della strada, assisterà solo per tale lato.Il sistema di ausilio al mantenimento
di corsia rileva una guida senza
utilizzo delle mani. In questo caso
appare un messaggio a comparsa nel Driver Information Center con l'emis‐
sione di un segnale acustico per tutto il tempo in cui il sistema di ausilio al
mantenimento di corsia rileva una
guida senza utilizzo delle mani.
Impugnare sempre il volante quando
si è alla guida. Sia lo stile di guida che
le condizioni della strada possono
influire su quando e se l'allarme si
attiva. Muovere il volante per inter‐
rompere l'allarme.
Disattivazione
Il sistema può essere disattivato
premendo a. Il LED nel tasto si
spegne.
Il sistema si riattiva alla prima accen‐ sione del veicolo.Guasto
Le prestazioni del sistema possono
essere influenzate da:
● parabrezza non pulito o con presenza di oggetti estranei, ad
es. autoadesivi
● veicoli vicini che precedono
● strade con curve
● strade ventose o accidentate
● bordi della strada
● strade con linee di demarcazione
di corsia scarsamente segnalate
● improvvise variazioni della lumi‐ nosità
● condizioni meteorologiche avverse come pioggia forte o
neve
● modifiche al veicolo, ad es. pneu‐
matici
Disattivare il sistema, se il sistema è disturbato a causa di segni di bitume, ombre, rotture della strada, linee di
demarcazione temporanee o per
cantieri o altre imperfezioni della
strada.
