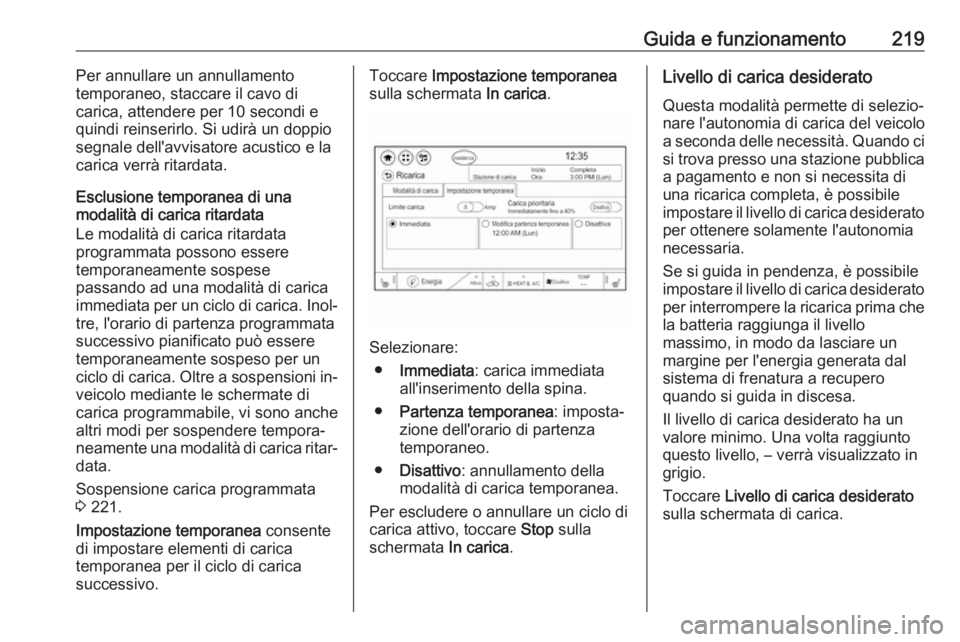

Guida e funzionamento219Per annullare un annullamento
temporaneo, staccare il cavo di
carica, attendere per 10 secondi e
quindi reinserirlo. Si udirà un doppio
segnale dell'avvisatore acustico e la
carica verrà ritardata.
Esclusione temporanea di una
modalità di carica ritardata
Le modalità di carica ritardata
programmata possono essere
temporaneamente sospese
passando ad una modalità di carica immediata per un ciclo di carica. Inol‐
tre, l'orario di partenza programmata
successivo pianificato può essere
temporaneamente sospeso per un ciclo di carica. Oltre a sospensioni in- veicolo mediante le schermate di
carica programmabile, vi sono anche
altri modi per sospendere tempora‐
neamente una modalità di carica ritar‐ data.
Sospensione carica programmata
3 221.
Impostazione temporanea consente
di impostare elementi di carica
temporanea per il ciclo di carica
successivo.Toccare Impostazione temporanea
sulla schermata In carica.
Selezionare:
● Immediata : carica immediata
all'inserimento della spina.
● Partenza temporanea : imposta‐
zione dell'orario di partenza
temporaneo.
● Disattivo : annullamento della
modalità di carica temporanea.
Per escludere o annullare un ciclo di
carica attivo, toccare Stop sulla
schermata In carica.
Livello di carica desiderato
Questa modalità permette di selezio‐
nare l'autonomia di carica del veicolo
a seconda delle necessità. Quando ci
si trova presso una stazione pubblica a pagamento e non si necessita di
una ricarica completa, è possibile
impostare il livello di carica desiderato per ottenere solamente l'autonomia
necessaria.
Se si guida in pendenza, è possibile
impostare il livello di carica desiderato
per interrompere la ricarica prima che la batteria raggiunga il livello
massimo, in modo da lasciare un
margine per l'energia generata dal
sistema di frenatura a recupero
quando si guida in discesa.
Il livello di carica desiderato ha un
valore minimo. Una volta raggiunto
questo livello, – verrà visualizzato in grigio.
Toccare Livello di carica desiderato
sulla schermata di carica.

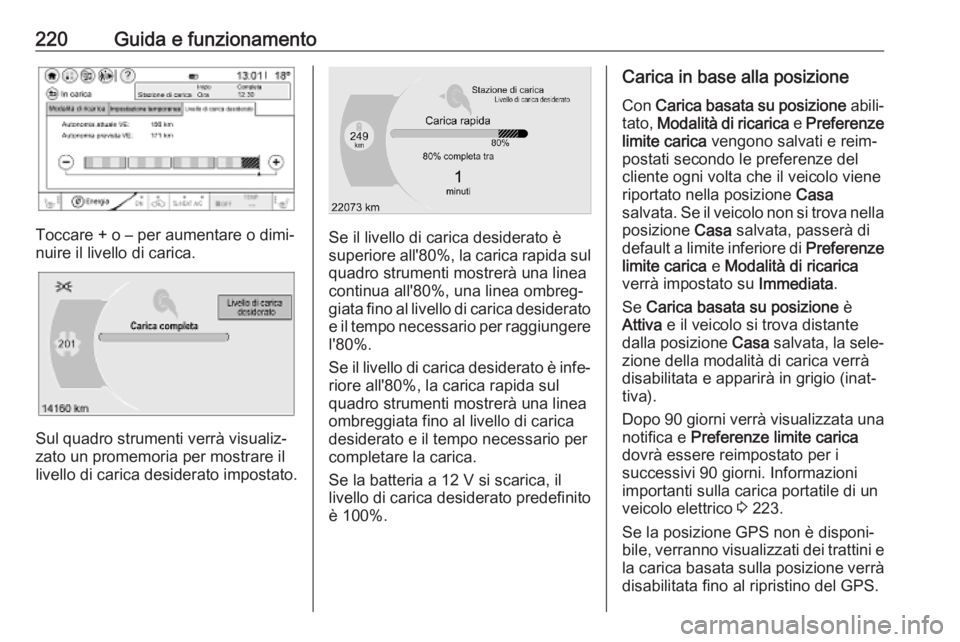

220Guida e funzionamento
Toccare + o – per aumentare o dimi‐
nuire il livello di carica.
Sul quadro strumenti verrà visualiz‐
zato un promemoria per mostrare il
livello di carica desiderato impostato.
Se il livello di carica desiderato è
superiore all'80%, la carica rapida sul quadro strumenti mostrerà una linea
continua all'80%, una linea ombreg‐
giata fino al livello di carica desiderato e il tempo necessario per raggiungere
l'80%.
Se il livello di carica desiderato è infe‐ riore all'80%, la carica rapida sul
quadro strumenti mostrerà una linea
ombreggiata fino al livello di carica
desiderato e il tempo necessario per
completare la carica.
Se la batteria a 12 V si scarica, il
livello di carica desiderato predefinito
è 100%.
Carica in base alla posizione
Con Carica basata su posizione abili‐
tato, Modalità di ricarica e Preferenze
limite carica vengono salvati e reim‐
postati secondo le preferenze del cliente ogni volta che il veicolo viene
riportato nella posizione Casa
salvata. Se il veicolo non si trova nella
posizione Casa salvata, passerà di
default a limite inferiore di Preferenze
limite carica e Modalità di ricarica
verrà impostato su Immediata.
Se Carica basata su posizione è
Attiva e il veicolo si trova distante
dalla posizione Casa salvata, la sele‐
zione della modalità di carica verrà disabilitata e apparirà in grigio (inat‐
tiva).
Dopo 90 giorni verrà visualizzata una notifica e Preferenze limite carica
dovrà essere reimpostato per i
successivi 90 giorni. Informazioni
importanti sulla carica portatile di un
veicolo elettrico 3 223.
Se la posizione GPS non è disponi‐ bile, verranno visualizzati dei trattini e
la carica basata sulla posizione verrà
disabilitata fino al ripristino del GPS.

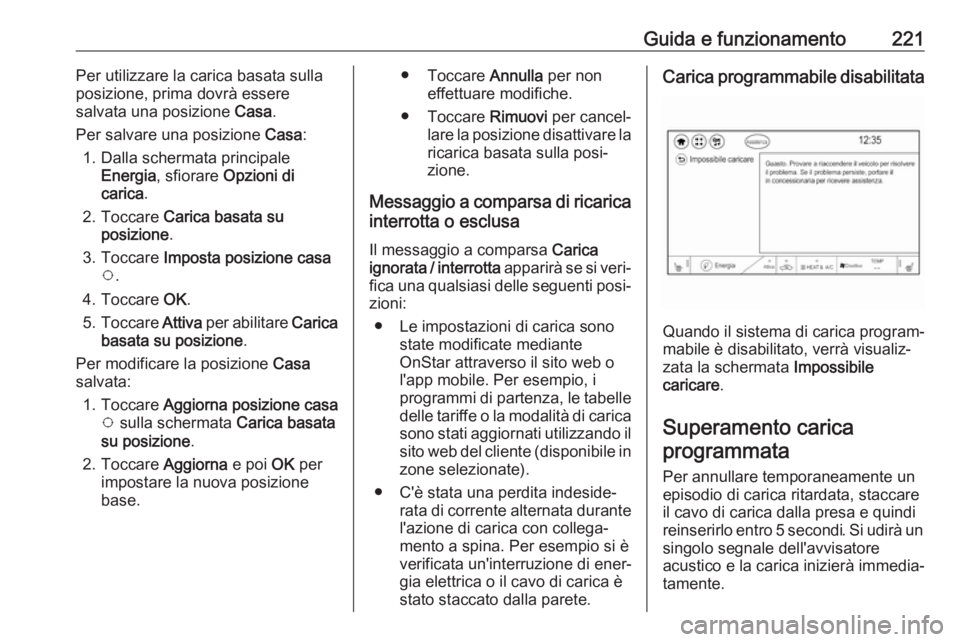

Guida e funzionamento221Per utilizzare la carica basata sulla
posizione, prima dovrà essere
salvata una posizione Casa.
Per salvare una posizione Casa:
1. Dalla schermata principale Energia , sfiorare Opzioni di
carica .
2. Toccare Carica basata su
posizione .
3. Toccare Imposta posizione casa
v .
4. Toccare OK.
5. Toccare Attiva per abilitare Carica
basata su posizione .
Per modificare la posizione Casa
salvata:
1. Toccare Aggiorna posizione casa
v sulla schermata Carica basata
su posizione .
2. Toccare Aggiorna e poi OK per
impostare la nuova posizione base.● Toccare Annulla per non
effettuare modifiche.
● Toccare Rimuovi per cancel‐
lare la posizione disattivare la
ricarica basata sulla posi‐
zione.
Messaggio a comparsa di ricarica
interrotta o esclusa
Il messaggio a comparsa Carica
ignorata / interrotta apparirà se si veri‐
fica una qualsiasi delle seguenti posi‐
zioni:
● Le impostazioni di carica sono state modificate mediante
OnStar attraverso il sito web o
l'app mobile. Per esempio, i
programmi di partenza, le tabelle delle tariffe o la modalità di carica sono stati aggiornati utilizzando il
sito web del cliente (disponibile in
zone selezionate).
● C'è stata una perdita indeside‐ rata di corrente alternata durantel'azione di carica con collega‐
mento a spina. Per esempio si è
verificata un'interruzione di ener‐
gia elettrica o il cavo di carica è
stato staccato dalla parete.Carica programmabile disabilitata
Quando il sistema di carica program‐
mabile è disabilitato, verrà visualiz‐
zata la schermata Impossibile
caricare .
Superamento carica programmata
Per annullare temporaneamente un episodio di carica ritardata, staccare
il cavo di carica dalla presa e quindi
reinserirlo entro 5 secondi. Si udirà un
singolo segnale dell'avvisatore
acustico e la carica inizierà immedia‐
tamente.

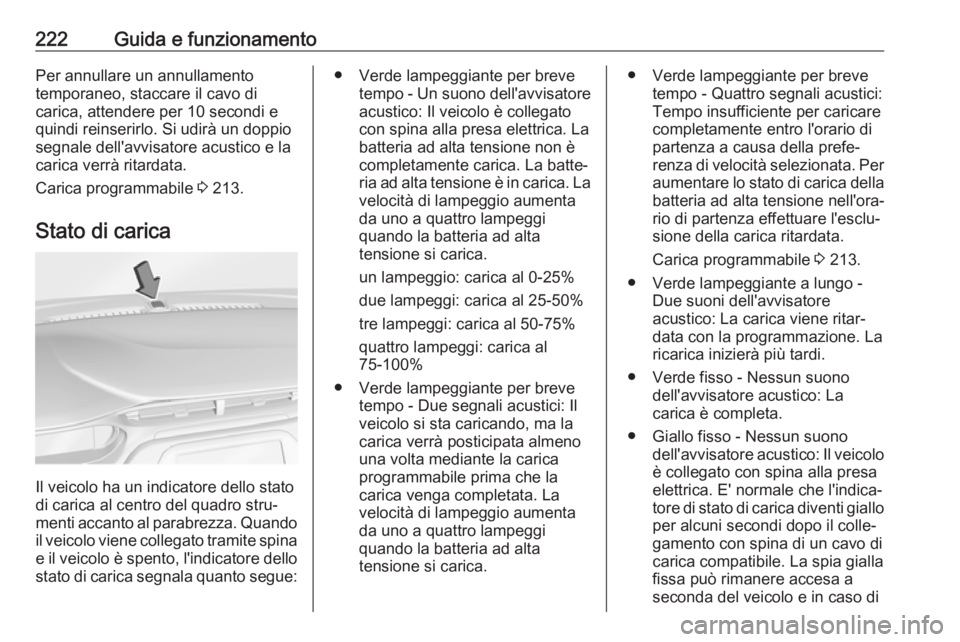

222Guida e funzionamentoPer annullare un annullamento
temporaneo, staccare il cavo di
carica, attendere per 10 secondi e
quindi reinserirlo. Si udirà un doppio
segnale dell'avvisatore acustico e la
carica verrà ritardata.
Carica programmabile 3 213.
Stato di carica
Il veicolo ha un indicatore dello stato
di carica al centro del quadro stru‐
menti accanto al parabrezza. Quando il veicolo viene collegato tramite spina e il veicolo è spento, l'indicatore dello
stato di carica segnala quanto segue:
● Verde lampeggiante per breve tempo - Un suono dell'avvisatore
acustico: Il veicolo è collegato
con spina alla presa elettrica. La
batteria ad alta tensione non è
completamente carica. La batte‐
ria ad alta tensione è in carica. La velocità di lampeggio aumenta
da uno a quattro lampeggi
quando la batteria ad alta
tensione si carica.
un lampeggio: carica al 0-25%
due lampeggi: carica al 25-50%
tre lampeggi: carica al 50-75%
quattro lampeggi: carica al
75-100%
● Verde lampeggiante per breve tempo - Due segnali acustici: Ilveicolo si sta caricando, ma la
carica verrà posticipata almeno
una volta mediante la carica
programmabile prima che la
carica venga completata. La
velocità di lampeggio aumenta
da uno a quattro lampeggi
quando la batteria ad alta
tensione si carica.● Verde lampeggiante per breve tempo - Quattro segnali acustici:
Tempo insufficiente per caricare
completamente entro l'orario di
partenza a causa della prefe‐
renza di velocità selezionata. Per aumentare lo stato di carica della
batteria ad alta tensione nell'ora‐
rio di partenza effettuare l'esclu‐
sione della carica ritardata.
Carica programmabile 3 213.
● Verde lampeggiante a lungo - Due suoni dell'avvisatore
acustico: La carica viene ritar‐
data con la programmazione. La
ricarica inizierà più tardi.
● Verde fisso - Nessun suono dell'avvisatore acustico: La
carica è completa.
● Giallo fisso - Nessun suono dell'avvisatore acustico: Il veicoloè collegato con spina alla presa
elettrica. E' normale che l'indica‐
tore di stato di carica diventi giallo
per alcuni secondi dopo il colle‐
gamento con spina di un cavo di
carica compatibile. La spia gialla
fissa può rimanere accesa a
seconda del veicolo e in caso di

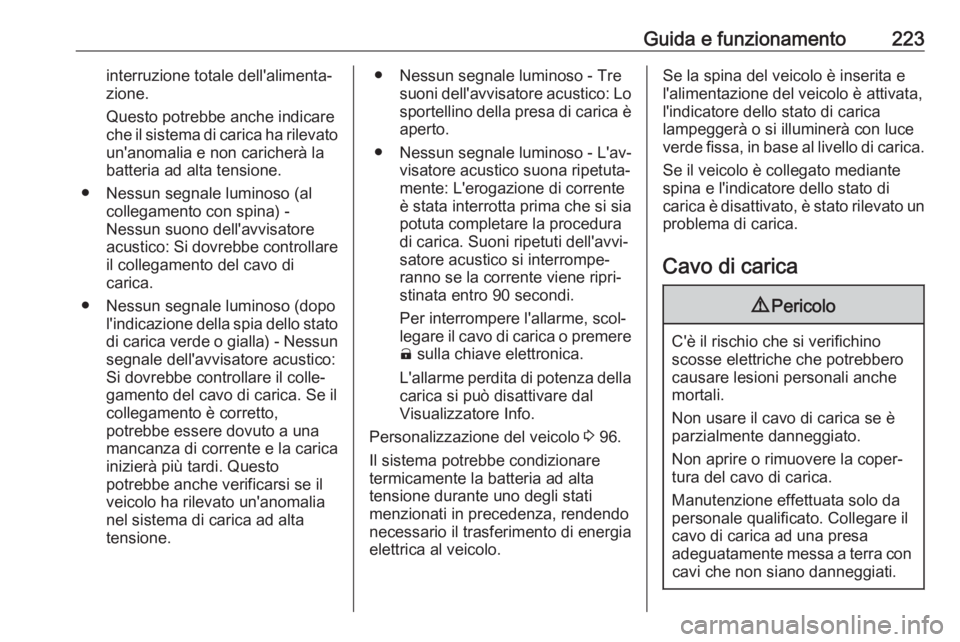

Guida e funzionamento223interruzione totale dell'alimenta‐
zione.
Questo potrebbe anche indicare che il sistema di carica ha rilevato un'anomalia e non caricherà la
batteria ad alta tensione.
● Nessun segnale luminoso (al collegamento con spina) -
Nessun suono dell'avvisatore
acustico: Si dovrebbe controllare il collegamento del cavo di
carica.
● Nessun segnale luminoso (dopo l'indicazione della spia dello stato
di carica verde o gialla) - Nessun segnale dell'avvisatore acustico:
Si dovrebbe controllare il colle‐
gamento del cavo di carica. Se il
collegamento è corretto,
potrebbe essere dovuto a una mancanza di corrente e la carica
inizierà più tardi. Questo
potrebbe anche verificarsi se il
veicolo ha rilevato un'anomalia
nel sistema di carica ad alta
tensione.● Nessun segnale luminoso - Tre suoni dell'avvisatore acustico: Losportellino della presa di carica è
aperto.
● Nessun segnale luminoso - L'av‐ visatore acustico suona ripetuta‐
mente: L'erogazione di corrente
è stata interrotta prima che si sia
potuta completare la procedura
di carica. Suoni ripetuti dell'avvi‐
satore acustico si interrompe‐
ranno se la corrente viene ripri‐
stinata entro 90 secondi.
Per interrompere l'allarme, scol‐
legare il cavo di carica o premere ( sulla chiave elettronica.
L'allarme perdita di potenza della
carica si può disattivare dal
Visualizzatore Info.
Personalizzazione del veicolo 3 96.
Il sistema potrebbe condizionare
termicamente la batteria ad alta
tensione durante uno degli stati
menzionati in precedenza, rendendo
necessario il trasferimento di energia
elettrica al veicolo.Se la spina del veicolo è inserita e
l'alimentazione del veicolo è attivata,
l'indicatore dello stato di carica
lampeggerà o si illuminerà con luce
verde fissa, in base al livello di carica.
Se il veicolo è collegato mediante
spina e l'indicatore dello stato di
carica è disattivato, è stato rilevato un
problema di carica.
Cavo di carica9 Pericolo
C'è il rischio che si verifichino
scosse elettriche che potrebbero causare lesioni personali anche
mortali.
Non usare il cavo di carica se è
parzialmente danneggiato.
Non aprire o rimuovere la coper‐
tura del cavo di carica.
Manutenzione effettuata solo da
personale qualificato. Collegare il
cavo di carica ad una presa
adeguatamente messa a terra con cavi che non siano danneggiati.

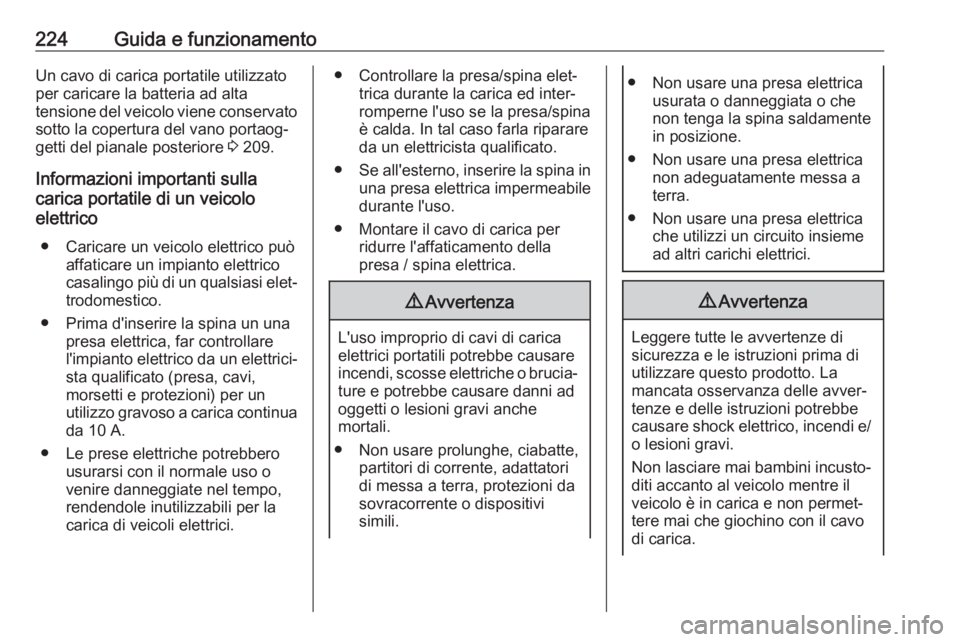

224Guida e funzionamentoUn cavo di carica portatile utilizzato
per caricare la batteria ad alta
tensione del veicolo viene conservato sotto la copertura del vano portaog‐getti del pianale posteriore 3 209.
Informazioni importanti sulla
carica portatile di un veicolo
elettrico
● Caricare un veicolo elettrico può affaticare un impianto elettrico
casalingo più di un qualsiasi elet‐
trodomestico.
● Prima d'inserire la spina un una presa elettrica, far controllare
l'impianto elettrico da un elettrici‐
sta qualificato (presa, cavi,
morsetti e protezioni) per un
utilizzo gravoso a carica continua da 10 A.
● Le prese elettriche potrebbero usurarsi con il normale uso o
venire danneggiate nel tempo,
rendendole inutilizzabili per la
carica di veicoli elettrici.● Controllare la presa/spina elet‐ trica durante la carica ed inter‐
romperne l'uso se la presa/spina
è calda. In tal caso farla riparare
da un elettricista qualificato.
● Se all'esterno, inserire la spina in
una presa elettrica impermeabile
durante l'uso.
● Montare il cavo di carica per ridurre l'affaticamento della
presa / spina elettrica.9 Avvertenza
L'uso improprio di cavi di carica
elettrici portatili potrebbe causare
incendi, scosse elettriche o brucia‐ ture e potrebbe causare danni ad
oggetti o lesioni gravi anche
mortali.
● Non usare prolunghe, ciabatte, partitori di corrente, adattatoridi messa a terra, protezioni da
sovracorrente o dispositivi
simili.
● Non usare una presa elettrica usurata o danneggiata o che
non tenga la spina saldamente
in posizione.
● Non usare una presa elettrica non adeguatamente messa a
terra.
● Non usare una presa elettrica che utilizzi un circuito insieme
ad altri carichi elettrici.9 Avvertenza
Leggere tutte le avvertenze di
sicurezza e le istruzioni prima di
utilizzare questo prodotto. La
mancata osservanza delle avver‐
tenze e delle istruzioni potrebbe
causare shock elettrico, incendi e/ o lesioni gravi.
Non lasciare mai bambini incusto‐
diti accanto al veicolo mentre il
veicolo è in carica e non permet‐
tere mai che giochino con il cavo
di carica.

Guida e funzionamento225Se la spina fornita non si adatta
alla presa elettrica, non modificare la spina. Accordarsi con un elettri‐
cista qualificato per il controllo
della presa elettrica.
Non inserire le dita nel connettore
elettrico del veicolo.9 Avvertenza
Per ridurre il rischio di incendio, gli
impianti devono essere conformi
ai requisiti della norma della
Commissione elettrotecnica inter‐
nazionale IEC 60364 sugli impianti elettrici degli edifici. L'installatore
dovrà conformarsi ad eventuali
requisiti locali supplementari
imposti dalle leggi nazionali e/o
dal comune.
Non utilizzare questo prodotto se
il cavo elettrico flessibile o il cavo
del veicolo elettrico è sfrangiato,
presenta rotture nelle parti isolate
o mostra altri segni di danno.
Non utilizzare questo prodotto se
il rivestimento o la spina del
veicolo sono rotti, con incrinature,
aperti o mostrano altri segni di
danno.
La spina deve essere inserita in
una presa elettrica idonea che sia
stata installata correttamente
conformemente alle leggi e alle
disposizioni locali. Non modificare
la spina fornita con il prodotto. Se
la spina non si adatta alla presa
elettrica, far montare una presa
elettrica idonea da un elettricista
qualificato. Se manca la messa a
terra, gli indicatori del cavo di
carica segnaleranno un guasto dell'impianto elettrico e il veicolo
potrebbe non caricarsi.
1. Spina del veicolo
2. Copertura protettiva
3. Indicatori di stato
4. Spina parete
Indicatori dello stato del cavo di
carica
Dopo aver inserito il cavo di carica,
eseguirà un'autodiagnosi rapida.
Verificare le condizioni del cavo di
carica.
● c si illumina in verde e d è
spenta, il cavo di carica è pronto
per caricare il veicolo.

226Guida e funzionamento●c lampeggia in verde e d è
spento: Guasto della presa/spina elettrica: Il cavo di carica ha rile‐
vato un surriscaldamento della presa/spina elettrica. Usare
un'altra presa elettrica o farla
riparare da un elettricista qualifi‐
cato. Reimpostare il cavo di
carica staccandone la spina dalla
presa elettrica e poi reinseren‐
dola.
● c è spento e d lampeggia in
rosso: Guasto del veicolo: L'in‐
terruttore del circuito con guasto
di terra del cavo di carica si è
bloccato. Accertarsi che il cavo di
carica non sia danneggiato fisi‐
camente e che la spina del
veicolo sia completamente inse‐
rita in sede consentendo un buon collegamento. Reimpostare il
cavo di carica staccandone la
spia dalla presa elettrica e poi
reinserendola. Se il guasto
permane, consultare un'officina
per ottenere assistenza.
● c verde fissa e d rossa lampeg‐
giante: guasto del cavo di carica: Il cavo di carica ha rilevato unpotenziale problema al suo
interno. Reimpostare il cavo di
carica staccandone la spia dalla
presa elettrica e poi reinseren‐
dola. Se il guasto persiste, chie‐
dere assistenza ad un'officina.
Se nessun indicatore di stato è
acceso, accertarsi che la presa sia
alimentata da corrente.
Selezione del livello di carica9 Avvertenza
Se la capacità del circuito elettrico
o della presa CA non è nota, utiliz‐ zare esclusivamente il livello di
carica più basso fino al controllo
del circuito da parte di un elettrici‐
sta qualificato. L'utilizzo di un
livello di carica che supera la
capacità del circuito elettrico o
della presa CA potrebbe inne‐
scare un incendio o danneggiare il
circuito elettrico.
Avviso
Scegliendo un livello di carica
ridotto, il tempo di ricarica aumenta.
La selezione del limite di carica può
essere fatta utilizzando la schermata
Preferenze limite carica del Visualiz‐
zatore Info.
Selezione del limite di carica 3 213.
Istruzioni per la messa a terra
Questo prodotto deve essere messo
a terra. Se questo prodotto dovesse
guastarsi o rompersi, la messa a terra fornisce un percorso di resistenza
minima per la corrente in modo da
ridurre il rischio di scosse elettriche.
Questo prodotto è dotato di un cavo
con un conduttore di messa a terra.
La spina deve essere inserita in una
presa apposita correttamente instal‐
lata e messa a terra in base alle leggi
e alle ordinanze locali.9 Avvertenza
Un collegamento inappropriato
della messa a terra del cavo di
carica potrebbe causare uno
shock elettrico. Controllare con un elettricista qualificato se vi sia il
dubbio che il circuito di carica sia
messo a terra correttamente. Non

Guida e funzionamento227modificare la spina fornita con il
prodotto. Se non si adatta alla
presa elettrica, far montare una
presa elettrica idonea da un elet‐
tricista qualificato.
Istruzioni per il montaggio del
cavo di carica
Scegliere una posizione appropriata
e sicura per montare il cavo di carica. L'altezza appropriata per il montaggiodel cavo di carica è 91 cm dal pavi‐
mento.
Distanza dei fori: 18,7 cm.
Montare le viti lasciandone la testa
distante 5 mm dalla superficie.
Fissare saldamente il cavo di carica
alle viti.
Inserire la spina a muro nella presa
elettrica.
Collegare la spina del veicolo alla
presa di carica.
Requisiti elettriciAttenzione
Non usate apparecchiatura per
produrre energia di riserva porta‐ tile o fissa per caricare il veicolo.
Potrebbe causare danni al
sistema di ricarica del veicolo.
Caricare il veicolo solo con ener‐
gia fornita da imprese di utilità
pubblica.
Selezione del limite di carica 3 213.
La modalità limite ridotto consente
l'utilizzo di un circuito non dedicato,
ma aumenta il tempo di carica.
Questo veicolo è un grado di essere
caricato con un'apparecchiatura di
carica per veicoli standard conforme
a uno o più dei seguenti standard:
● SAE J1772
● SAE J2847-2
● IEC 61851-1
● IEC 61851-22
● IEC 61851-23
● IEC 61851-24
● IEC 62196-1
● IEC 62196-2
● IEC 62196-3
● ISO 15118
Accertarsi che tutti gli standard/codici
elettrici locali siano soddisfatti per un
carico continuo di 10 A. Seguire sempre le istruzioni d'installazione
dell'equipaggiamento di carica.
Contattare un'officina per ottenere
maggiori informazioni.9 Avvertenza
Se la capacità del circuito elettrico
o della presa CA non è nota, utiliz‐ zare esclusivamente il livello di
carica più basso fino al controllo
del circuito da parte di un elettrici‐
sta qualificato. L'utilizzo di un
livello di carica che supera la
capacità del circuito elettrico o
della presa CA potrebbe inne‐
scare un incendio o danneggiare il
circuito elettrico.

228Cura del veicoloCura del veicoloInformazioni generali.................229
Accessori e modifiche alla vettura .................................... 229
Sollevare il veicolo ...................229
Rimessaggio del veicolo ..........230
Demolizione dei veicoli ............231
Controlli del veicolo ....................231
Esecuzione dei lavori ..............231
Cofano ..................................... 232
Sistema di raffreddamento ......232
Liquido di lavaggio ...................234
Freni ........................................ 235
Liquido dei freni .......................235
Batteria veicolo ........................236
Sostituzione delle spazzole tergicristalli ............................. 237
Orientamento fari .....................238
Sostituzione delle lampadine .....239
Lampadine alogene .................239
Fari allo xeno ........................... 239
Indicatori di direzione anteriori 239
Luci posteriori .......................... 240
Indicatori di direzione laterali ...240
Luci della targa ........................ 240Impianto elettrico .......................241
Dispositivi ad alta tensione e cablaggio ................................ 241
Sovraccarico dell'impianto elettrico ................................... 242
Fusibili ..................................... 242
Scatola portafusibili nel vano motore .................................... 244
Scatola portafusibili nel quadro strumenti ................................. 248
Attrezzi per il veicolo ..................250
Attrezzi .................................... 250
Ruote e pneumatici ....................250
Pneumatici ............................... 250
Pneumatici invernali ................251
Denominazione dei pneumatici .............................. 251
Pressione dei pneumatici ........252
Sistema di monitoraggio pressione pneumatici .............253
Profondità del battistrada ........256
Cambio di misura dei pneumatici e dei cerchi ............................. 256
Copricerchi .............................. 256
Catene da neve .......................257
Kit di riparazione dei pneumatici .............................. 257
Avviamento di emergenza .........261Traino ......................................... 263
Traino del veicolo ....................263
Traino di un altro veicolo .........264
Cura delle parti esterne e in‐ terne ........................................... 264
Cura delle parti esterne ...........264
Cura dell'abitacolo ...................266
