infotainment OPEL ANTARA 2017.5 Manuale di uso e manutenzione (in Italian)

In breve111Bocchette laterali dell'aria ..129
2 Bocchette dell'aria fisse .....129
3 Abbaglianti ......................... 115
Avvisatore ottico ................. 115
Segnali di svolta e di
cambio corsia .....................117
Luci in uscita ...................... 121
Luci di parcheggio ..............118
Controllo automatico della
velocità di crociera ...............98
4 Comandi al volante ..............78
Computer di bordo .............108
5 Avvisatore acustico ..............79
6 Strumenti .............................. 84
Driver Information Center ...... 99
7 Tergicristallo e sistema di
lavaggio del parabrezza,
sistema lavafari ....................79
Sistema tergilavalunotto ......818Visualizzatore Info .............102
Check control, sistema di monitoraggio della
pressione dei pneumatici ...197
Computer di bordo .............108
9 Bocchette centrali dell'aria . 129
10 Segnalatori di emergenza ..116
Sistema di ausilio al
parcheggio ......................... 160
Controllo elettronico della
stabilità ............................... 156
Sistema di controllo della
discesa ............................... 157
LED di stato dell'impianto
di allarme antifurto ...............26
Specchietti esterni
pieghevoli ............................. 29
Modalità economia di
carburante ........................... 132
11 Sistema Infotainment ...........10
12 Airbag lato passeggero ........5113LED di stato dell'airbag
lato passeggero ...................53
Spia per la cintura di
sicurezza del passeggero
anteriore ............................... 45
14 Cassettino portaoggetti ........61
15 Scatola portafusibili ............189
16 Sistema di climatizzazione . 123
17 Interruttore di accensione
con bloccasterzo ................134
18 Pedale dell'acceleratore ..... 134
19 Airbag del conducente .........51
20 Pedale del freno .................153
21 Pedale della frizione ..........133
22 Regolazione del volante ......78
23 Sblocco del cofano ............170
24 Vaschetta portamonete ........60
25 Portacarte ............................ 60
26 Interruttore dei fari .............. 114
Controllo automatico dei
fari ...................................... 115
Illuminazione del quadro
strumenti ............................ 119
Retronebbia ....................... 118

78Strumenti e comandiMessaggi del veicolo.................107
Segnali acustici .......................107
Pressione dei pneumatici ........108
Computer di bordo .....................108
Computer di bordo nel Visualizzatore Info ..................108
Computer di bordo del Visualizzatore Grafico Info e delVisualizzatore a Colori Info ....110Comandi
Regolazione del volante
Sbloccare la leva, regolare la posi‐
zione del volante, quindi riportare la
leva in posizione iniziale e accertarsi che sia completamente bloccata.
Effettuare la regolazione del volante
solo a veicolo fermo e bloccasterzo
disinserito.
Comandi al volante
È possibile utilizzare il sistema Info‐
tainment e un telefono cellulare colle‐ gato tramite i comandi al volante.
Per maggiori informazioni consultare
il manuale del sistema Infotainment.

Strumenti e comandi83Disattivare Clock Sync.Off o attivare
Clock Sync.On la sincronizzazione
automatica dell'ora con i tasti freccia
del sistema Infotainment.
Per impostare la data e l'ora automa‐
ticamente, selezionare la voce di
menu per impostare data e ora dal
menu Impostazioni ed eseguire l'im‐
postazione desiderata. Il valore sele‐
zionato per la modifica è indicato da
frecce. Usare i pulsanti a freccia per
effettuare le impostazioni desiderate.
L'impostazione viene salvata quando
si esce dal menu.
Per correggere l'ora con l'ausilio del
sistema RDS, selezionare la voce di
menu della sincronizzazione dell'ora
dal menu Impostazioni ed eseguire
l'impostazione desiderata.
Board-Info-Display 3 99.Visualizzatore Grafico Info,
Visualizzatore a Colori Info
Con il sistema di navigazione, data e
ora vengono impostati automatica‐
mente al ricevimento di un segnale di
satellite GPS. Se l'ora visualizzata
non coincide con l'ora esatta, è possi‐ bile correggerla manualmente o auto‐ maticamente ricevendo un segnaleorario RDS.
Alcuni trasmettitori RDS non inviano
un segnale orario corretto. In tali casi,
disattivare la sincronizzazione auto‐
matica dell'ora e impostarla manual‐
mente.
Per impostare l'ora e la data manual‐
mente, selezionare la voce di menu
Orario, data dal menu Impostazioni .
Viene visualizzato il menu. Selezio‐
nare le voci di menu desiderate e
impostare i dati desiderati.
Per correggere l'ora con l'ausilio del
sistema RDS, selezionare la voce di
menu Sincron. automatica orologio
dal menu Orario, data . Nella casella
di fianco a Sincron. automatica
orologio apparirà un segno di spunta.
Graphic-Info-Display,
Colour-Info-Display 3 102.
Prese di corrente L'uscita può essere utilizzata per
collegare accessori elettrici.

Strumenti e comandi99Portiera aperta
Il simbolo ( si accende in rosso.
Si accende quando una portiera è
aperta o non è chiusa correttamente.
Impianto di allarme antifurto
Il simbolo a si accende in giallo.
Si accende quando l'impianto di
allarme che controlla l'abitacolo e l'in‐ clinazione del veicolo è stato disatti‐
vato con il tasto a che si trova nella
consolle del tetto.
Impianto di allarme antifurto 3 26.Visualizzatori
informativi
Driver Information Center Il Driver Information Center si trova al
centro del quadro strumenti.
In base alla configurazione del
veicolo, sul display vengono visualiz‐
zate le seguenti voci:
● contachilometri 3 85
● contachilometri parziale 3 85
● display del cambio 3 86
● messaggi di avvertimento AdBlue 3 140
Visualizzatore Info
Il Visualizzatore Info si trova nel
quadro strumenti, sopra il sistema
Infotainment.
Il Visualizzatore Info indica:
● l'orario 3 82
● la temperatura esterna 3 81
● la data 3 82
● sistema Infotainment - consultare
il manuale Infotainment
Se sul visualizzatore compare F, è presente un guasto. Rivolgersi ad
un'officina per eliminare la causa del
guasto.

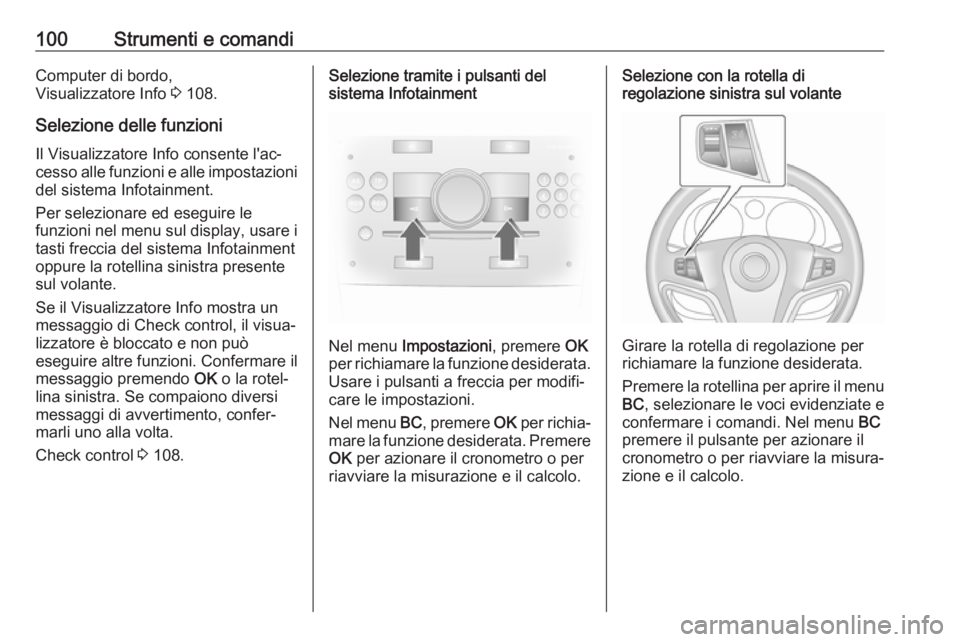

100Strumenti e comandiComputer di bordo,
Visualizzatore Info 3 108.
Selezione delle funzioni Il Visualizzatore Info consente l'ac‐
cesso alle funzioni e alle impostazioni del sistema Infotainment.
Per selezionare ed eseguire le
funzioni nel menu sul display, usare i
tasti freccia del sistema Infotainment
oppure la rotellina sinistra presente
sul volante.
Se il Visualizzatore Info mostra un
messaggio di Check control, il visua‐
lizzatore è bloccato e non può
eseguire altre funzioni. Confermare il
messaggio premendo OK o la rotel‐
lina sinistra. Se compaiono diversi messaggi di avvertimento, confer‐
marli uno alla volta.
Check control 3 108.Selezione tramite i pulsanti del
sistema Infotainment
Nel menu Impostazioni , premere OK
per richiamare la funzione desiderata. Usare i pulsanti a freccia per modifi‐
care le impostazioni.
Nel menu BC, premere OK per richia‐
mare la funzione desiderata. Premere
OK per azionare il cronometro o per
riavviare la misurazione e il calcolo.
Selezione con la rotella di
regolazione sinistra sul volante
Girare la rotella di regolazione per
richiamare la funzione desiderata.
Premere la rotellina per aprire il menu BC , selezionare le voci evidenziate e
confermare i comandi. Nel menu BC
premere il pulsante per azionare il
cronometro o per riavviare la misura‐
zione e il calcolo.

102Strumenti e comandiIl valore selezionato per la modifica è
indicato da frecce. Usare i pulsanti a
freccia per effettuare le impostazioni
desiderate. L'impostazione viene
salvata quando si esce dal menu.
Logica di accensione
Consultare il manuale Infotainment.
Scelta della lingua
Per alcune funzioni è possibile sele‐
zionare la lingua del display.
Selezionare la lingua desiderata con
i pulsanti a freccia.
Impostazione delle unità di misura
Selezionare l'unità di misura deside‐
rata con i pulsanti a freccia.
Visualizzatore Grafico Info, Visualizzatore a colori Info
A seconda della configurazione, il
veicolo ha un
Visualizzatore grafico Info o un
Visualizzatore a colori Info. Il Visua‐
lizzatore Info si trova nel quadro stru‐
menti, sopra il sistema Infotainment.
Il Visualizzatore Info indica:
● l'orario 3 82
● la temperatura esterna 3 81
● la data 3 82
● sistemi Infotainment e naviga‐ zione - Vedere il manuale Info‐
tainment
● impostazioni del sistema
Il Visualizzatore grafico Info presente
le informazioni in modalità monocro‐
matica. Il Visualizzatore a colori Info
presente le informazioni in modalità a
colori.

Strumenti e comandi103Il tipo di informazioni visualizzate e le
modalità di visualizzazione dipen‐
dono dall'equipaggiamento del
veicolo e dalle impostazioni del
computer di bordo e del sistema Info‐
tainment. Il display visualizza alcune
informazioni in forma abbreviata.
Se sul visualizzatore compare F, è
presente un guasto. Rivolgersi ad
un'officina per eliminare la causa del
guasto.
Computer di bordo,
Visualizzatore Grafico Info,
Visualizzatore a Colori Info 3 110.
Selezione delle funzioni Il Visualizzatore Info consente l'ac‐
cesso alle funzioni e alle impostazioni
del sistema Infotainment.
Per selezionare ed eseguire le
funzioni nel menu sul display, usare i
tasti freccia e la manopola multifun‐
zione centrale del sistema Infotain‐
ment, oppure la rotellina sinistra
presente sul volante.
Se il Visualizzatore Info mostra un
messaggio di Check control, il visua‐
lizzatore è bloccato e non può
eseguire altre funzioni. Confermare ilmessaggio premendo un tasto frec‐
cia, la manopola multifunzione o la
rotellina sinistra. Se compaiono
diversi messaggi di avvertimento,
confermarli uno alla volta.
Check control 3 108.
Selezione tramite i pulsanti del
sistema Infotainment
Selezionare una funzione tramite i
tasti freccia del sistema Infotainment. Il menu della funzione selezionata
viene visualizzato.
Selezionare utilizzando la
manopola multifunzione centrale
La manopola multifunzione è il dispo‐sitivo centrale di comando per i menu:
Ruotare ● per evidenziare un'opzione del menu
● per impostare un valore nume‐ rico o visualizzare un'opzione delmenu
Premere ● per selezionare o attivare l'op‐ zione evidenziata
● per confermare un valore impo‐ stato
● per passare da on a off e vice‐ versa in una funzione di sistema
Per uscire da un menu, ruotare la
manopola multifunzione a sinistra o a
destra con Invio o Main e selezionare.

104Strumenti e comandiSelezione con la rotella di
regolazione sinistra sul volante
Girare la rotella di regolazione per
richiamare la funzione desiderata.
Premere la rotellina di regolazione per selezionare gli oggetti selezionati
e confermare i comandi. Premere per azionare il cronometro o per riavviare
la misurazione e il calcolo.
Computer di bordo 3 110.
Funzioni
Per ogni area di funzione è presente
una pagina principale (Main) che
viene selezionata nel bordo superiore
del visualizzatore:
● audio,
● navigazione,
● telefono,
● computer di bordo.
Vedere il manuale di Infotainment per
ulteriori informazioni.
Impostazioni del sistema
Le impostazioni sono accessibili
mediante il menu Impostazioni.
Premere Main (non presente in tutti i
sistemi Infotainment) del sistema
Infotainment per richiamare la scher‐
mata principale. Premere Settings.
Nel sistema Infotainment CD 30, assi‐
curarsi che nessun menu sia stato
selezionato. Il menu Impostazioni
viene visualizzato.
Le funzioni sono visualizzate nell'or‐
dine seguente:
● Orario, data
● Lingua
● Unità

106Strumenti e comandi
Selezionare la lingua desiderata. Le
voci di menu selezionate sono indi‐
cate dal simbolo 6.
Nei sistemi con annunci vocali,
quando viene cambiata la lingua del
display, il sistema chiede se si desi‐
dera cambiare anche la lingua degli
annunci vocali. Consultare il manuale
Infotainment.
Impostazione delle unità di misura
Selezionare la voce di menu Unità,
dal menu Impostazioni . Sono visua‐
lizzate le unità di misura disponibili. Selezionare l'unità desiderata.
Le voci di menu selezionate sono
indicate dal simbolo o.
Regolazione del contrasto
(Visualizzatore grafico Info)
Selezionare la voce di menu
Contrasto , dal menu Impostazioni .
Viene visualizzato il menu. Confer‐
mare l'impostazione richiesta.
Impostazione della modalità del
display
È possibile regolare la luminosità del
display in base alle condizioni di luce:
Selezionare la voce di menu Giorno/
not. , dal menu Impostazioni . Le
opzioni sono visualizzate.
Automatico : adattato in base all'illu‐
minazione del veicolo.

Strumenti e comandi107Sempre design diurno; testo nero o a
colori su sfondo chiaro.
Sempre design notturno ; testo bianco
o a colori su sfondo scuro.
Le voci di menu selezionate sono
indicate dal simbolo o.
Logica di accensione
Consultare il manuale Infotainment.Messaggi del veicolo
Segnali acustici
All'avvio del motore o durante la
guida
Viene emesso solo un segnale
acustico di avvertimento alla volta.
Il segnale acustico che segnala che le cinture di sicurezza non sono allac‐
ciate ha la priorità su qualsiasi altro
segnale acustico.
● Se la cintura di sicurezza non è allacciata.
● Quando si attivano i segnali di svolta e di cambio della corsia di
marcia.
● Quando il veicolo viene guidato e
viene azionato il freno elettrico di stazionamento 3 154.
● Quando si rilascia il freno elet‐ trico di stazionamento senzapremere il pedale del freno 3 98.
● Se c'è un guasto nell'impianto frenante 3 92.● Se il sistema di ausilio al
parcheggio rileva un oggetto
3 160.
● Durante la pulizia automatica del
filtro antiparticolato diesel
3 139.
● Nei veicoli dotati di segnalazione
della velocità elevata; quando la
velocità del veicolo supera
120 km/h 3 98.
Quando il veicolo è parcheggiato
e/o all'apertura della portiera del
conducente
● Quando la chiave è nell'interrut‐ tore di accensione.
● Se le luci esterne sono accese.
