OPEL ASTRA H 2014 Manual de utilizare (in Romanian)

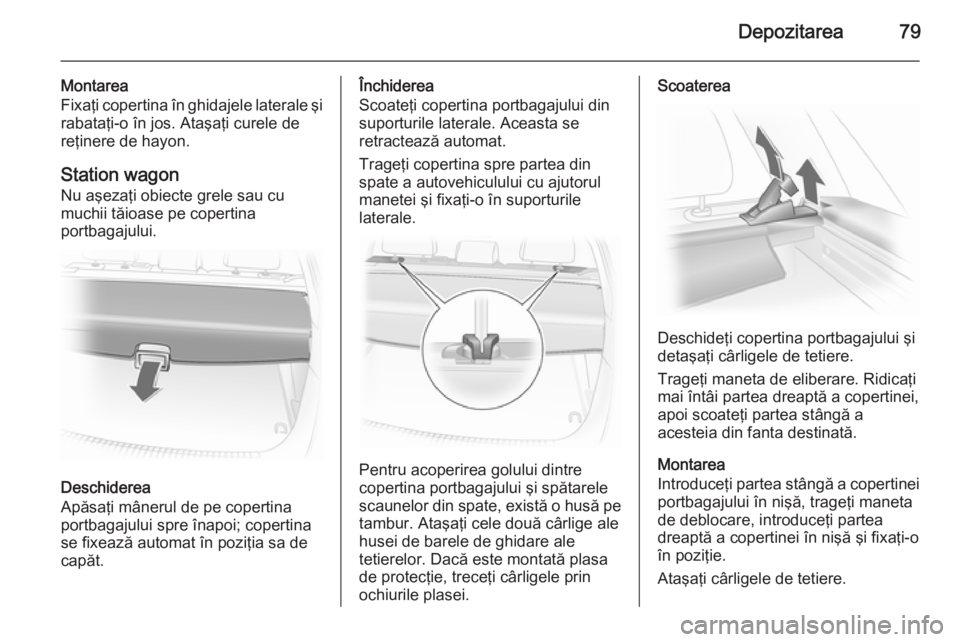

Depozitarea79
Montarea
Fixaţi copertina în ghidajele laterale şi rabataţi-o în jos. Ataşaţi curele de
reţinere de hayon.
Station wagon Nu aşezaţi obiecte grele sau cu
muchii tăioase pe copertina
portbagajului.
Deschiderea
Apăsaţi mânerul de pe copertina
portbagajului spre înapoi; copertina
se fixează automat în poziţia sa de
capăt.
Închiderea
Scoateţi copertina portbagajului din
suporturile laterale. Aceasta se
retractează automat.
Trageţi copertina spre partea din spate a autovehiculului cu ajutorul
manetei şi fixaţi-o în suporturile
laterale.
Pentru acoperirea golului dintre
copertina portbagajului şi spătarele
scaunelor din spate, există o husă pe tambur. Ataşaţi cele două cârlige ale
husei de barele de ghidare ale
tetierelor. Dacă este montată plasa
de protecţie, treceţi cârligele prin
ochiurile plasei.
Scoaterea
Deschideţi copertina portbagajului şi
detaşaţi cârligele de tetiere.
Trageţi maneta de eliberare. Ridicaţi
mai întâi partea dreaptă a copertinei,
apoi scoateţi partea stângă a
acesteia din fanta destinată.
Montarea
Introduceţi partea stângă a copertinei portbagajului în nişă, trageţi maneta
de deblocare, introduceţi partea
dreaptă a copertinei în nişă şi fixaţi-o
în poziţie.
Ataşaţi cârligele de tetiere.

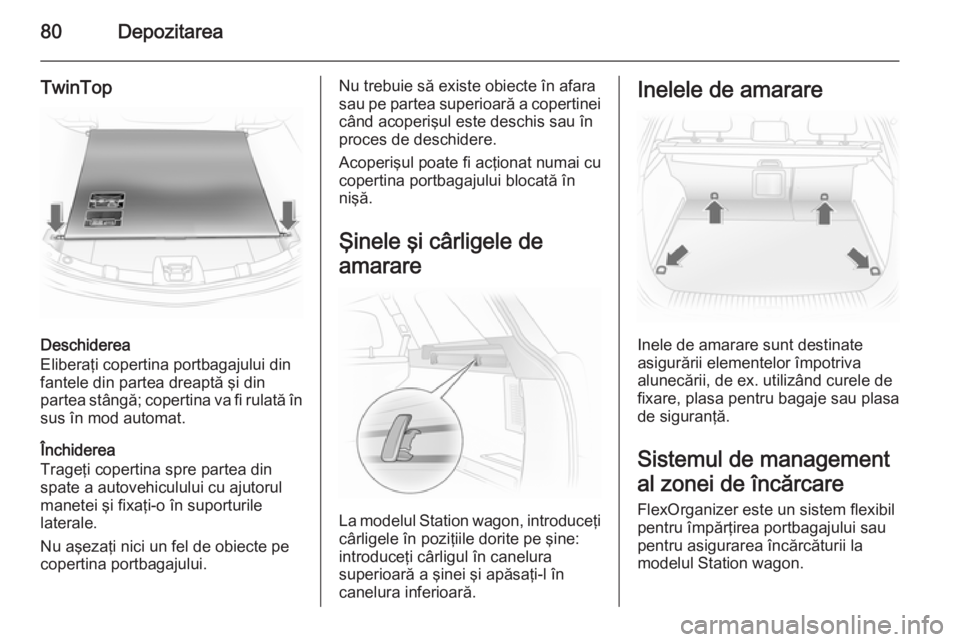

80Depozitarea
TwinTop
Deschiderea
Eliberaţi copertina portbagajului din
fantele din partea dreaptă şi din
partea stângă; copertina va fi rulată în
sus în mod automat.
Închiderea
Trageţi copertina spre partea din
spate a autovehiculului cu ajutorul
manetei şi fixaţi-o în suporturile
laterale.
Nu aşezaţi nici un fel de obiecte pe
copertina portbagajului.
Nu trebuie să existe obiecte în afara sau pe partea superioară a copertinei când acoperişul este deschis sau în
proces de deschidere.
Acoperişul poate fi acţionat numai cu
copertina portbagajului blocată în
nişă.
Şinele şi cârligele de
amarare
La modelul Station wagon, introduceţi
cârligele în poziţiile dorite pe şine:
introduceţi cârligul în canelura
superioară a şinei şi apăsaţi-l în
canelura inferioară.
Inelele de amarare
Inele de amarare sunt destinate
asigurării elementelor împotriva
alunecării, de ex. utilizând curele de
fixare, plasa pentru bagaje sau plasa
de siguranţă.
Sistemul de management
al zonei de încărcare
FlexOrganizer este un sistem flexibil
pentru împărţirea portbagajului sau
pentru asigurarea încărcăturii la
modelul Station wagon.

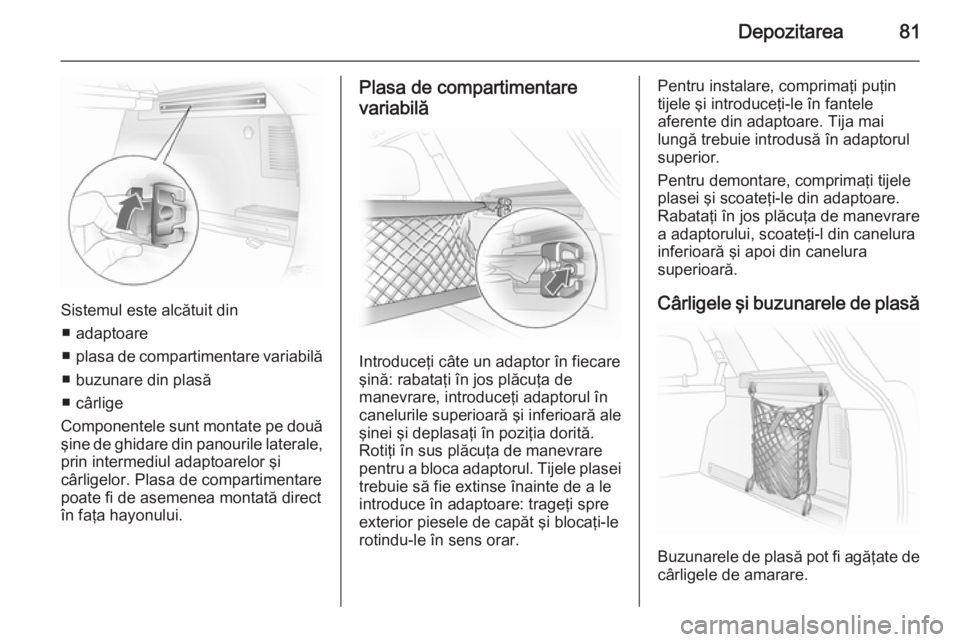

Depozitarea81
Sistemul este alcătuit din■ adaptoare
■ plasa de compartimentare variabilă
■ buzunare din plasă
■ cârlige
Componentele sunt montate pe două şine de ghidare din panourile laterale,
prin intermediul adaptoarelor şi
cârligelor. Plasa de compartimentare
poate fi de asemenea montată direct
în faţa hayonului.
Plasa de compartimentare
variabilă
Introduceţi câte un adaptor în fiecare
şină: rabataţi în jos plăcuţa de
manevrare, introduceţi adaptorul în canelurile superioară şi inferioară ale
şinei şi deplasaţi în poziţia dorită. Rotiţi în sus plăcuţa de manevrare
pentru a bloca adaptorul. Tijele plasei trebuie să fie extinse înainte de a le
introduce în adaptoare: trageţi spre
exterior piesele de capăt şi blocaţi-le rotindu-le în sens orar.
Pentru instalare, comprimaţi puţin
tijele şi introduceţi-le în fantele
aferente din adaptoare. Tija mai
lungă trebuie introdusă în adaptorul
superior.
Pentru demontare, comprimaţi tijele
plasei şi scoateţi-le din adaptoare.
Rabataţi în jos plăcuţa de manevrare
a adaptorului, scoateţi-l din canelura
inferioară şi apoi din canelura
superioară.
Cârligele şi buzunarele de plasă
Buzunarele de plasă pot fi agăţate de cârligele de amarare.

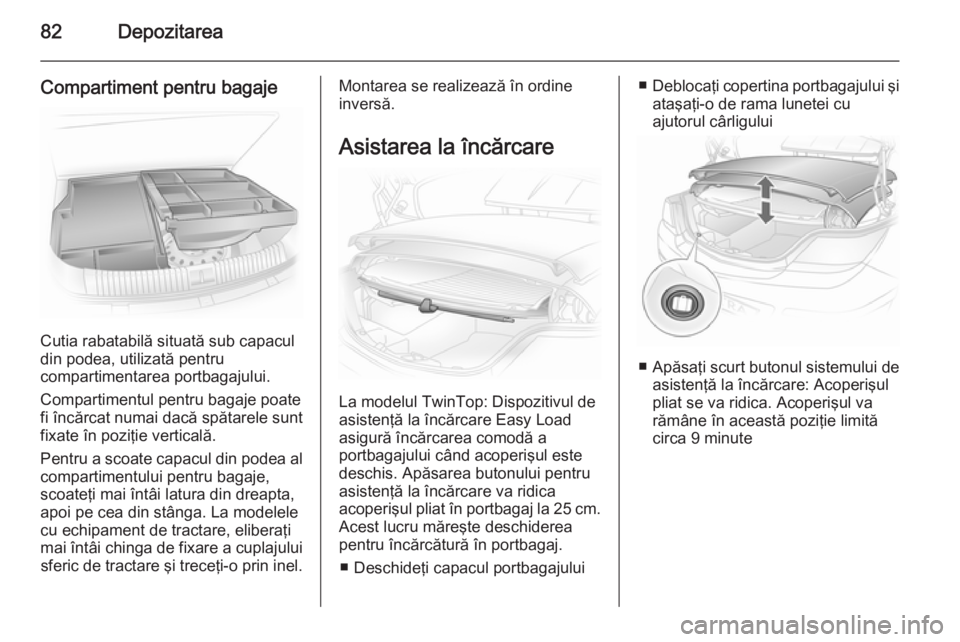

82Depozitarea
Compartiment pentru bagaje
Cutia rabatabilă situată sub capacul
din podea, utilizată pentru
compartimentarea portbagajului.
Compartimentul pentru bagaje poate
fi încărcat numai dacă spătarele sunt
fixate în poziţie verticală.
Pentru a scoate capacul din podea al
compartimentului pentru bagaje,
scoateţi mai întâi latura din dreapta,
apoi pe cea din stânga. La modelele
cu echipament de tractare, eliberaţi
mai întâi chinga de fixare a cuplajului sferic de tractare şi treceţi-o prin inel.
Montarea se realizează în ordine
inversă.
Asistarea la încărcare
La modelul TwinTop: Dispozitivul de
asistenţă la încărcare Easy Load
asigură încărcarea comodă a
portbagajului când acoperişul este
deschis. Apăsarea butonului pentru
asistenţă la încărcare va ridica
acoperişul pliat în portbagaj la 25 cm .
Acest lucru măreşte deschiderea
pentru încărcătură în portbagaj.
■ Deschideţi capacul portbagajului
■ Deblocaţi copertina portbagajului şi
ataşaţi-o de rama lunetei cu
ajutorul cârligului
■ Apăsaţi scurt butonul sistemului de
asistenţă la încărcare: Acoperişul
pliat se va ridica. Acoperişul va
rămâne în această poziţie limită
circa 9 minute

Depozitarea83
■ Respectaţi marcajul înălţimiimaxime a încărcăturii
■ Suspendaţi copertina portbagajului de cadrul lunetei şi fixaţi-o în
locaşurile sale. Copertina
portbagajului trebuie să fie în
poziţie orizontală; obiectele aflate
sub aceasta nu trebuie să o
împingă în sus
■ Apăsaţi scurt butonul sistemului de
asistenţă la încărcare: Acoperişul
pliat va coborî
■ Închideţi portbagajul numai după ce
aţi auzit semnalul sonor de
confirmare. În caz contrar,
acoperişul se poate deteriora
9 Avertisment
Aveţi grijă la acţionarea sistemului
de asistenţă la încărcare. Pericol
de rănire.
Asiguraţi-vă că niciun obiect nu va fi prins de acesta.
Asiguraţi-vă că nu se află nicio
persoană în raza de acţiune a
acestuia. Pericol de rănire.
Acest lucru este deosebit de
important în cazul copiilor.
Informaţi pasagerii în acest sens.
Notă
■ Nu aşezaţi obiecte pe sau în apropierea copertinei portbagajului
■ Acoperişul pliat nu poate fi coborât decât când copertina portbagajuluieste închisă. În caz contrar, se va
declanşa o avertizare sonoră
repetată de trei ori
■ Acoperişul poate fi oprit din mişcare
prin apăsarea butonului de
asistenţă la încărcare, o altă
apăsare mai lungă a butonului
ducând la inversarea sensului de
mişcare
■ Când acoperişul este ridicat complet/coborât complet se va auzi
un semnal sonor de confirmare
■ Nu închideţi hayonul decât când semnalul sonor de confirmare
indică ajungerea dispozitivului de
asistenţă la încărcare în poziţia
finală de jos
■ Dacă dispozitivul de asistenţă la încărcare nu este coborât complet
la închiderea portbagajului, se va
auzi un ton de avertizare sonoră
sau capacul portbagajului va fi
blocat mecanic 3 41
■ Nu atingeţi piesele mobile
■ Cu un minut înainte de încheierea timpului de menţinere în poziţie
ridicată a dispozitivului de asistenţă
la încărcare, un semnal sonor vă va
aminti să coborâţi acoperişul
■ Dispozitivul de asistenţă la încărcare nu este operabil decât
când autovehiculul este deblocat

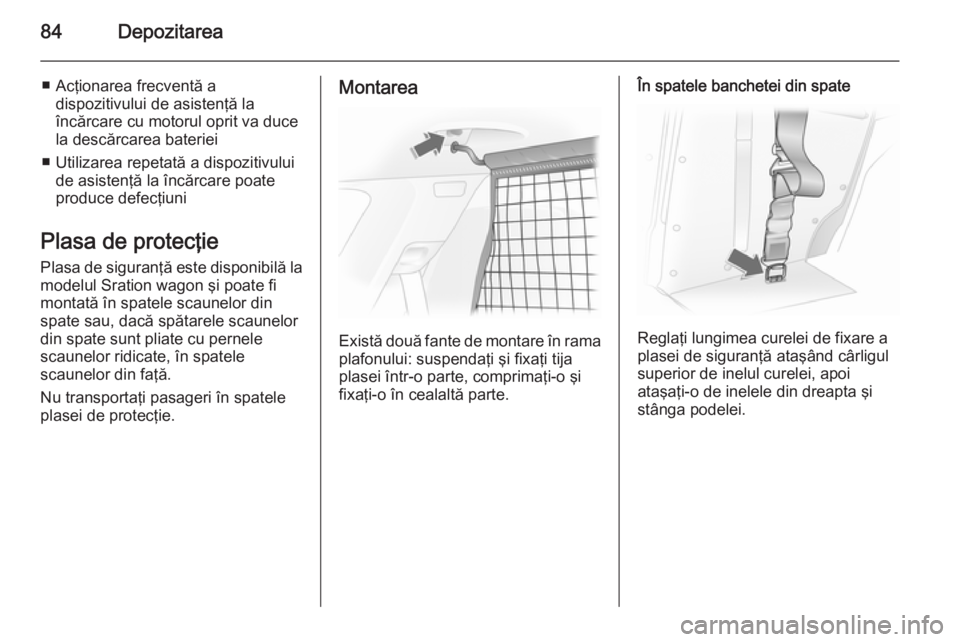

84Depozitarea
■ Acţionarea frecventă adispozitivului de asistenţă la
încărcare cu motorul oprit va duce
la descărcarea bateriei
■ Utilizarea repetată a dispozitivului de asistenţă la încărcare poateproduce defecţiuni
Plasa de protecţie Plasa de siguranţă este disponibilă lamodelul Sration wagon şi poate fimontată în spatele scaunelor din
spate sau, dacă spătarele scaunelor
din spate sunt pliate cu pernele
scaunelor ridicate, în spatele
scaunelor din faţă.
Nu transportaţi pasageri în spatele plasei de protecţie.Montarea
Există două fante de montare în rama
plafonului: suspendaţi şi fixaţi tija
plasei într-o parte, comprimaţi-o şi
fixaţi-o în cealaltă parte.
În spatele banchetei din spate
Reglaţi lungimea curelei de fixare a
plasei de siguranţă ataşând cârligul
superior de inelul curelei, apoi
ataşaţi-o de inelele din dreapta şi
stânga podelei.

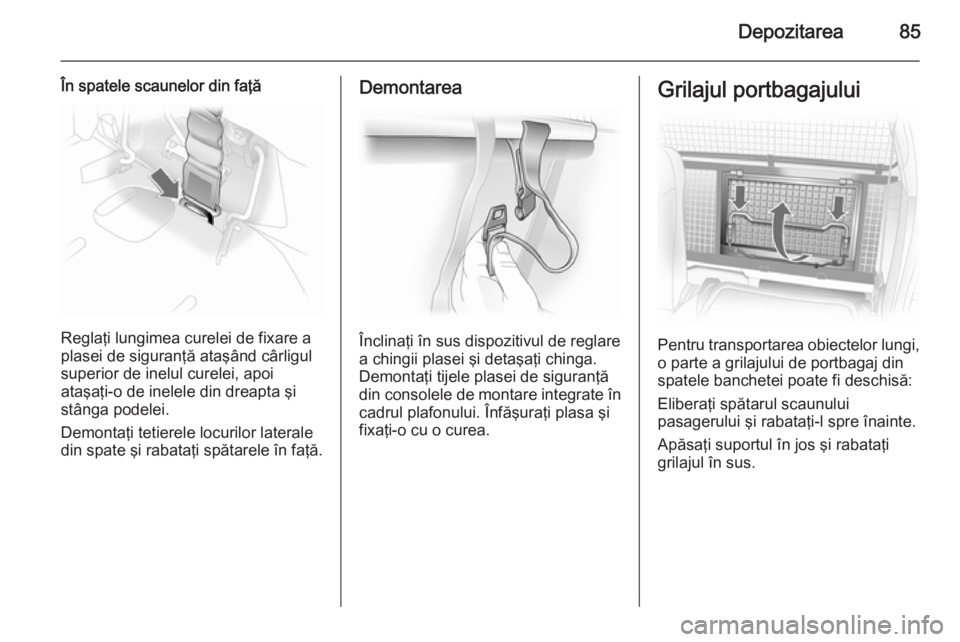

Depozitarea85
În spatele scaunelor din faţă
Reglaţi lungimea curelei de fixare a
plasei de siguranţă ataşând cârligul
superior de inelul curelei, apoi
ataşaţi-o de inelele din dreapta şi
stânga podelei.
Demontaţi tetierele locurilor laterale
din spate şi rabataţi spătarele în faţă.
Demontarea
Înclinaţi în sus dispozitivul de reglare
a chingii plasei şi detaşaţi chinga.
Demontaţi tijele plasei de siguranţă
din consolele de montare integrate în
cadrul plafonului. Înfăşuraţi plasa şi
fixaţi-o cu o curea.
Grilajul portbagajului
Pentru transportarea obiectelor lungi,
o parte a grilajului de portbagaj din
spatele banchetei poate fi deschisă:
Eliberaţi spătarul scaunului
pasagerului şi rabataţi-l spre înainte.
Apăsaţi suportul în jos şi rabataţi
grilajul în sus.

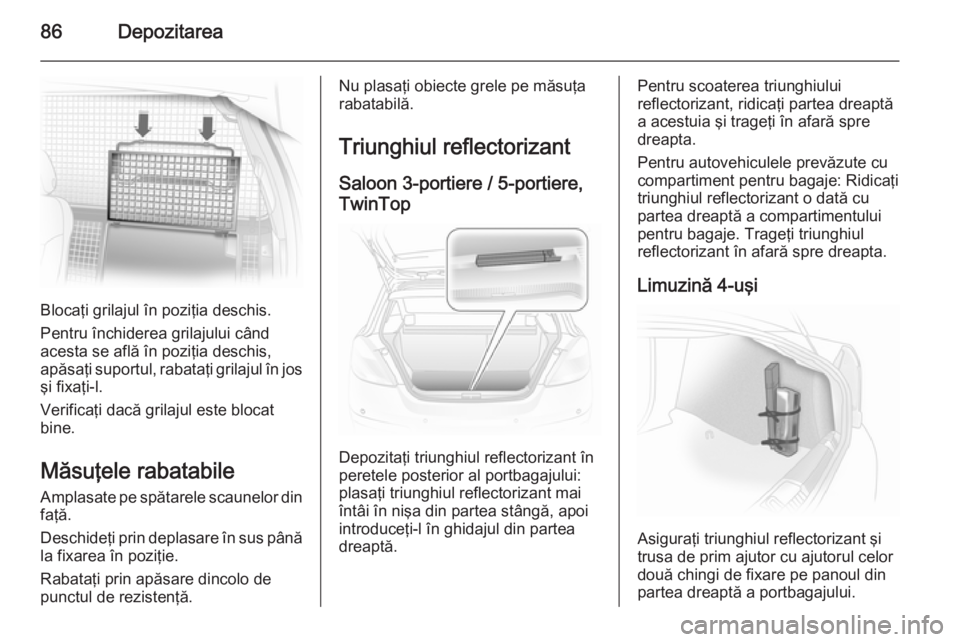

86Depozitarea
Blocaţi grilajul în poziţia deschis.
Pentru închiderea grilajului când
acesta se află în poziţia deschis,
apăsaţi suportul, rabataţi grilajul în jos
şi fixaţi-l.
Verificaţi dacă grilajul este blocat
bine.
Măsuţele rabatabile Amplasate pe spătarele scaunelor din
faţă.
Deschideţi prin deplasare în sus până la fixarea în poziţie.
Rabataţi prin apăsare dincolo de
punctul de rezistenţă.
Nu plasaţi obiecte grele pe măsuţa
rabatabilă.
Triunghiul reflectorizant Saloon 3-portiere / 5-portiere,TwinTop
Depozitaţi triunghiul reflectorizant în
peretele posterior al portbagajului:
plasaţi triunghiul reflectorizant mai
întâi în nişa din partea stângă, apoi introduceţi-l în ghidajul din partea
dreaptă.
Pentru scoaterea triunghiului
reflectorizant, ridicaţi partea dreaptă
a acestuia şi trageţi în afară spre
dreapta.
Pentru autovehiculele prevăzute cu
compartiment pentru bagaje: Ridicaţi
triunghiul reflectorizant o dată cu
partea dreaptă a compartimentului pentru bagaje. Trageţi triunghiul
reflectorizant în afară spre dreapta.
Limuzină 4-uşi
Asiguraţi triunghiul reflectorizant şi
trusa de prim ajutor cu ajutorul celor
două chingi de fixare pe panoul din
partea dreaptă a portbagajului.

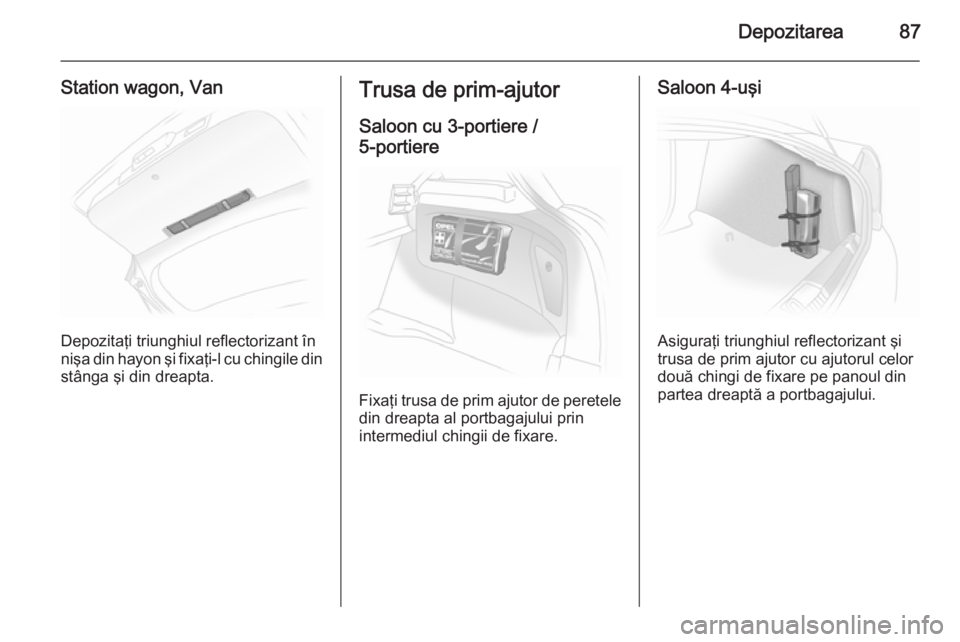

Depozitarea87
Station wagon, Van
Depozitaţi triunghiul reflectorizant în
nişa din hayon şi fixaţi-l cu chingile din stânga şi din dreapta.
Trusa de prim-ajutor
Saloon cu 3-portiere /
5-portiere
Fixaţi trusa de prim ajutor de peretele din dreapta al portbagajului prin
intermediul chingii de fixare.
Saloon 4-uşi
Asiguraţi triunghiul reflectorizant şi
trusa de prim ajutor cu ajutorul celor
două chingi de fixare pe panoul din
partea dreaptă a portbagajului.

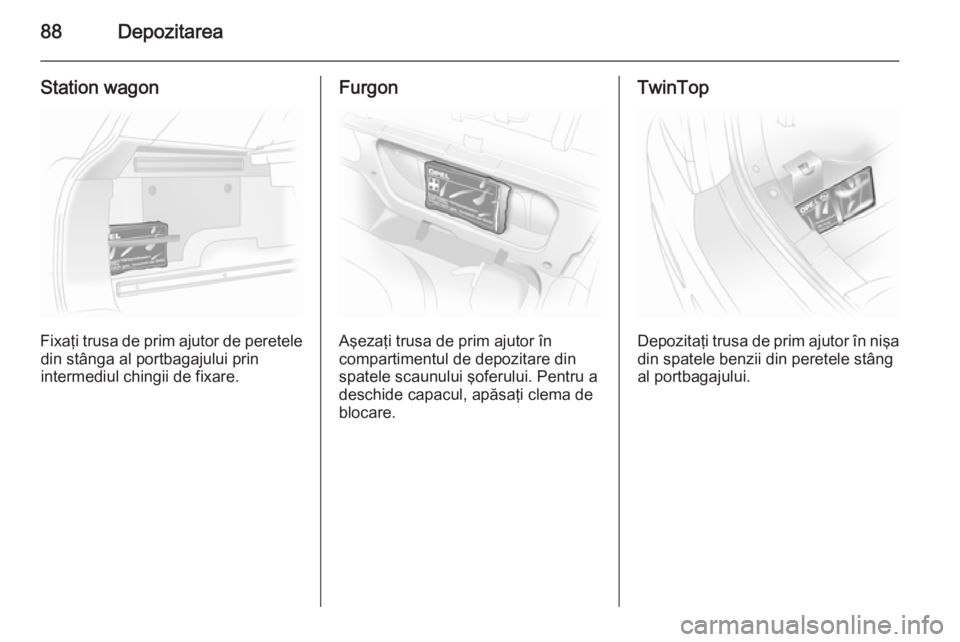

88Depozitarea
Station wagon
Fixaţi trusa de prim ajutor de pereteledin stânga al portbagajului prin
intermediul chingii de fixare.
Furgon
Aşezaţi trusa de prim ajutor în
compartimentul de depozitare din
spatele scaunului şoferului. Pentru a
deschide capacul, apăsaţi clema de
blocare.
TwinTop
Depozitaţi trusa de prim ajutor în nişa din spatele benzii din peretele stâng
al portbagajului.
