Automobilio priežiūra189
Saugiklių funkcijos kartu su
bagažinės skyriaus saugiklių dėžute, versija BNr.Grandinė1ABS2ABS3Elektroninė klimato kontrolė
naudojant vidinį ventiliatorių4Salono ventiliatorius, šildymas,
oro kondicionavimo sistema5Radiatoriaus ventiliatorius6Radiatoriaus ventiliatorius7Priekinio stiklo plovimo sistema8Garso signalas9Priekinių žibintų plovimo sistema10–11–12–13Rūko žibintai14Priekinio stiklo valytuvasNr.Grandinė15Priekinio stiklo valytuvas16Valdymo modulio elektronika,
„Open&Start“ sistema, ABS,
stabžių šviesų jungiklis,
„TwinTop“17Dyzelinio variklio pakaitinimas18Starteris19Pavarų dėžės elektronika20Oro kondicionavimo sistema21Variklio elektronika22Variklio elektronika23Prisitaikantys priekiniai žibintai,
priekinių žibintų diapazono regu‐ liavimas24Degalų siurblys25Pavarų dėžės elektronika26Variklio elektronika27Vairo stiprintuvas28Pavarų dėžės elektronika29Pavarų dėžės elektronikaNr.Grandinė30Variklio elektronika31Prisitaikantys priekiniai žibintai,
priekinių žibintų diapazono regu‐ liavimas32Stabdžių sistema, oro kondicio‐
navimo sistema, sankabos
jungiklis33Prisitaikantys priekiniai žibintai,
priekinių žibintų diapazono regu‐ liavimas, žibintų jungiklis34Valdymo blokas, vairo kolonėlės
modulis35Informacijos ir pramogų sistema36Mobiliojo ryšio telefonas, infor‐
macijos ir pramogų sistema,
ekranas

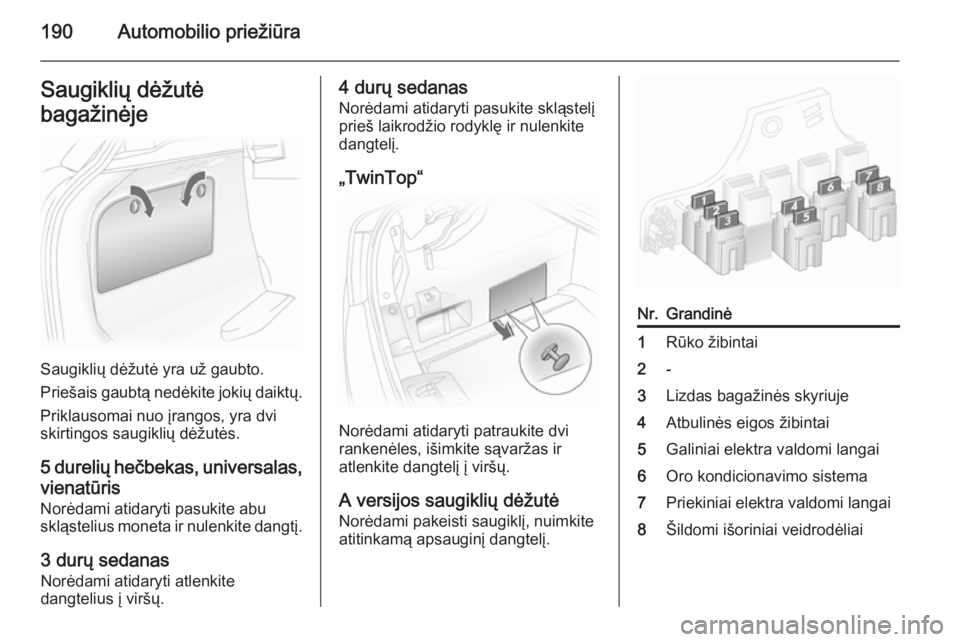

190Automobilio priežiūraSaugiklių dėžutė
bagažinėje
Saugiklių dėžutė yra už gaubto.
Priešais gaubtą nedėkite jokių daiktų.
Priklausomai nuo įrangos, yra dvi
skirtingos saugiklių dėžutės.
5 durelių hečbekas, universalas,
vienatūris Norėdami atidaryti pasukite abu
skląstelius moneta ir nulenkite dangtį.
3 durų sedanas
Norėdami atidaryti atlenkite
dangtelius į viršų.
4 durų sedanas
Norėdami atidaryti pasukite skląstelį prieš laikrodžio rodyklę ir nulenkite
dangtelį.
„TwinTop“
Norėdami atidaryti patraukite dvi
rankenėles, išimkite sąvaržas ir
atlenkite dangtelį į viršų.
A versijos saugiklių dėžutė Norėdami pakeisti saugiklį, nuimkite
atitinkamą apsauginį dangtelį.
Nr.Grandinė1Rūko žibintai2-3Lizdas bagažinės skyriuje4Atbulinės eigos žibintai5Galiniai elektra valdomi langai6Oro kondicionavimo sistema7Priekiniai elektra valdomi langai8Šildomi išoriniai veidrodėliai

Automobilio priežiūra191

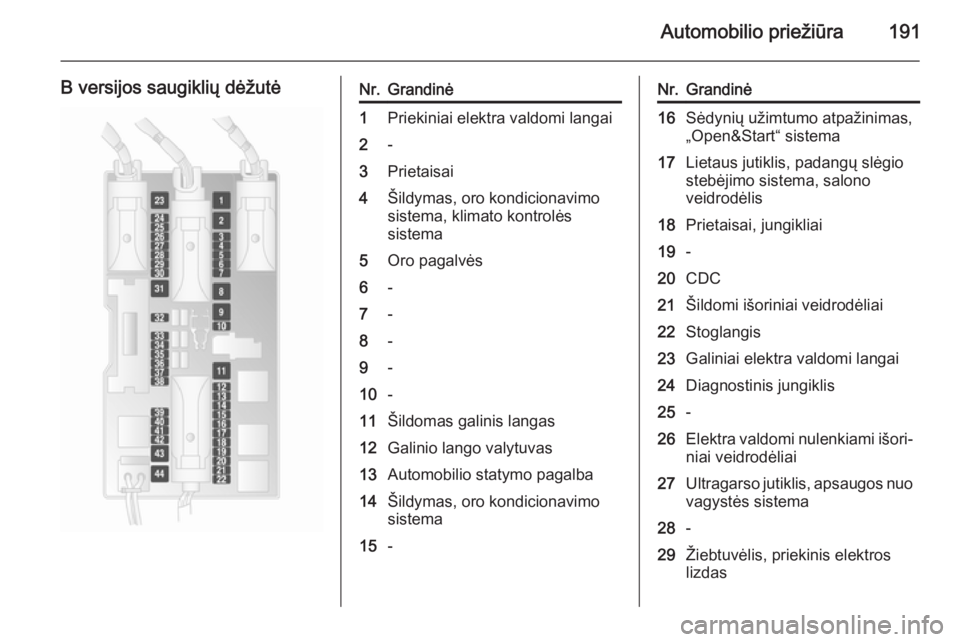

B versijos saugiklių dėžutėNr.Grandinė1Priekiniai elektra valdomi langai2-3Prietaisai4Šildymas, oro kondicionavimo
sistema, klimato kontrolės
sistema5Oro pagalvės6-7-8-9-10-11Šildomas galinis langas12Galinio lango valytuvas13Automobilio statymo pagalba14Šildymas, oro kondicionavimo
sistema15-Nr.Grandinė16Sėdynių užimtumo atpažinimas,
„Open&Start“ sistema17Lietaus jutiklis, padangų slėgio
stebėjimo sistema, salono
veidrodėlis18Prietaisai, jungikliai19-20CDC21Šildomi išoriniai veidrodėliai22Stoglangis23Galiniai elektra valdomi langai24Diagnostinis jungiklis25-26Elektra valdomi nulenkiami išori‐
niai veidrodėliai27Ultragarso jutiklis, apsaugos nuo
vagystės sistema28-29Žiebtuvėlis, priekinis elektros
lizdas

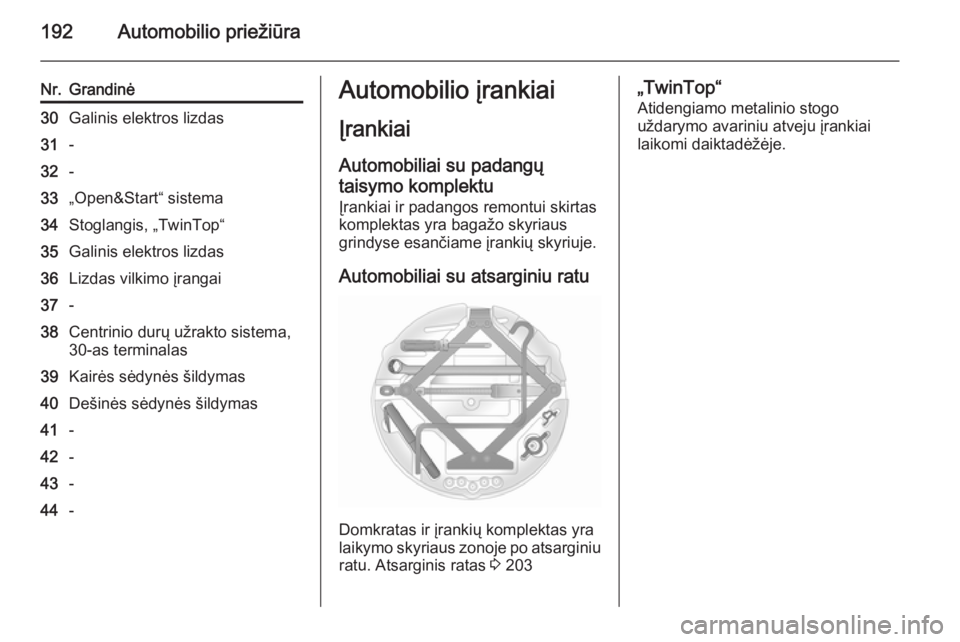

192Automobilio priežiūra
Nr.Grandinė30Galinis elektros lizdas31-32-33„Open&Start“ sistema34Stoglangis, „TwinTop“35Galinis elektros lizdas36Lizdas vilkimo įrangai37-38Centrinio durų užrakto sistema,
30-as terminalas39Kairės sėdynės šildymas40Dešinės sėdynės šildymas41-42-43-44-Automobilio įrankiai
Įrankiai
Automobiliai su padangų
taisymo komplektu
Įrankiai ir padangos remontui skirtas
komplektas yra bagažo skyriaus
grindyse esančiame įrankių skyriuje.
Automobiliai su atsarginiu ratu
Domkratas ir įrankių komplektas yra
laikymo skyriaus zonoje po atsarginiu ratu. Atsarginis ratas 3 203
„TwinTop“
Atidengiamo metalinio stogo
uždarymo avariniu atveju įrankiai
laikomi daiktadėžėje.

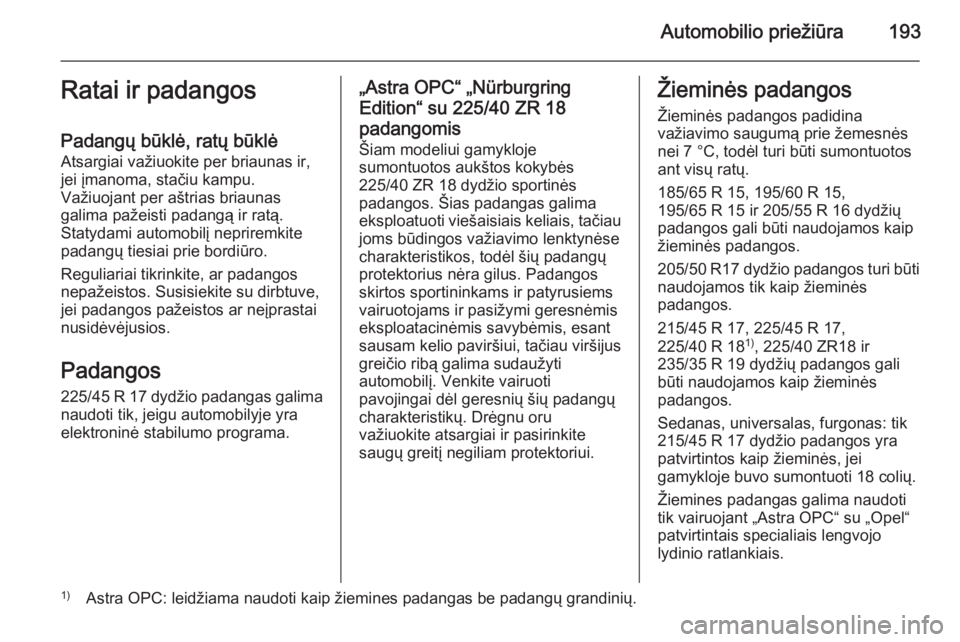

Automobilio priežiūra193Ratai ir padangos
Padangų būklė, ratų būklė Atsargiai važiuokite per briaunas ir,
jei įmanoma, stačiu kampu.
Važiuojant per aštrias briaunas
galima pažeisti padangą ir ratą.
Statydami automobilį nepriremkite
padangų tiesiai prie bordiūro.
Reguliariai tikrinkite, ar padangos
nepažeistos. Susisiekite su dirbtuve,
jei padangos pažeistos ar neįprastai
nusidėvėjusios.
Padangos 225/45 R 17 dydžio padangas galima naudoti tik, jeigu automobilyje yra
elektroninė stabilumo programa.„Astra OPC“ „Nürburgring
Edition“ su 225/40 ZR 18
padangomis
Šiam modeliui gamykloje
sumontuotos aukštos kokybės
225/40 ZR 18 dydžio sportinės
padangos. Šias padangas galima eksploatuoti viešaisiais keliais, tačiau joms būdingos važiavimo lenktynėse
charakteristikos, todėl šių padangų
protektorius nėra gilus. Padangos
skirtos sportininkams ir patyrusiems
vairuotojams ir pasižymi geresnėmis
eksploatacinėmis savybėmis, esant
sausam kelio paviršiui, tačiau viršijus
greičio ribą galima sudaužyti
automobilį. Venkite vairuoti
pavojingai dėl geresnių šių padangų
charakteristikų. Drėgnu oru
važiuokite atsargiai ir pasirinkite
saugų greitį negiliam protektoriui.Žieminės padangos
Žieminės padangos padidina
važiavimo saugumą prie žemesnės
nei 7 °C, todėl turi būti sumontuotos
ant visų ratų.
185/65 R 15, 195/60 R 15,
195/65 R 15 ir 205/55 R 16 dydžių
padangos gali būti naudojamos kaip
žieminės padangos.
205/50 R17 dydžio padangos turi būti
naudojamos tik kaip žieminės
padangos.
215/45 R 17, 225/45 R 17,
225/40 R 18 1)
, 225/40 ZR18 ir
235/35 R 19 dydžių padangos gali
būti naudojamos kaip žieminės
padangos.
Sedanas, universalas, furgonas: tik
215/45 R 17 dydžio padangos yra
patvirtintos kaip žieminės, jei
gamykloje buvo sumontuoti 18 colių.
Žiemines padangas galima naudoti
tik vairuojant „Astra OPC“ su „Opel“
patvirtintais specialiais lengvojo
lydinio ratlankiais.1) Astra OPC: leidžiama naudoti kaip žiemines padangas be padangų grandinių.

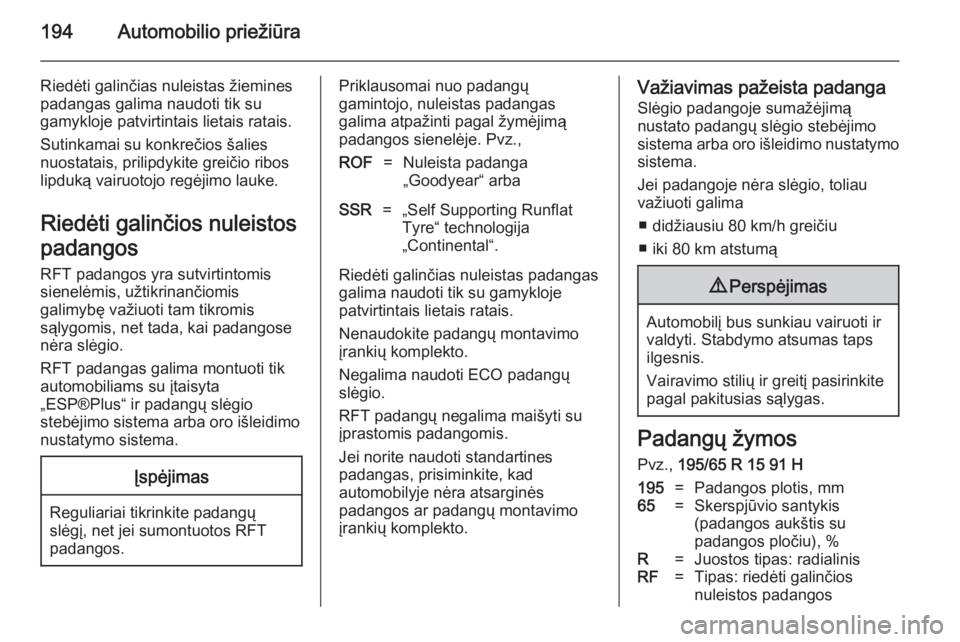

194Automobilio priežiūra
Riedėti galinčias nuleistas žiemines
padangas galima naudoti tik su
gamykloje patvirtintais lietais ratais.
Sutinkamai su konkrečios šalies
nuostatais, prilipdykite greičio ribos
lipduką vairuotojo regėjimo lauke.
Riedėti galinčios nuleistos
padangos
RFT padangos yra sutvirtintomis
sienelėmis, užtikrinančiomis
galimybę važiuoti tam tikromis
sąlygomis, net tada, kai padangose
nėra slėgio.
RFT padangas galima montuoti tik
automobiliams su įtaisyta
„ESP®Plus“ ir padangų slėgio
stebėjimo sistema arba oro išleidimo
nustatymo sistema.Įspėjimas
Reguliariai tikrinkite padangų
slėgį, net jei sumontuotos RFT
padangos.
Priklausomai nuo padangų
gamintojo, nuleistas padangas
galima atpažinti pagal žymėjimą
padangos sienelėje. Pvz.,ROF=Nuleista padanga
„Goodyear“ arbaSSR=„Self Supporting Runflat
Tyre“ technologija
„Continental“.
Riedėti galinčias nuleistas padangas
galima naudoti tik su gamykloje
patvirtintais lietais ratais.
Nenaudokite padangų montavimo
įrankių komplekto.
Negalima naudoti ECO padangų
slėgio.
RFT padangų negalima maišyti su
įprastomis padangomis.
Jei norite naudoti standartines
padangas, prisiminkite, kad
automobilyje nėra atsarginės
padangos ar padangų montavimo
įrankių komplekto.
Važiavimas pažeista padanga
Slėgio padangoje sumažėjimą
nustato padangų slėgio stebėjimo
sistema arba oro išleidimo nustatymo sistema.
Jei padangoje nėra slėgio, toliau
važiuoti galima
■ didžiausiu 80 km/h greičiu
■ iki 80 km atstumą9 Perspėjimas
Automobilį bus sunkiau vairuoti ir
valdyti. Stabdymo atsumas taps ilgesnis.
Vairavimo stilių ir greitį pasirinkite
pagal pakitusias sąlygas.
Padangų žymos
Pvz., 195/65 R 15 91 H
195=Padangos plotis, mm65=Skerspjūvio santykis
(padangos aukštis su
padangos pločiu), %R=Juostos tipas: radialinisRF=Tipas: riedėti galinčios
nuleistos padangos

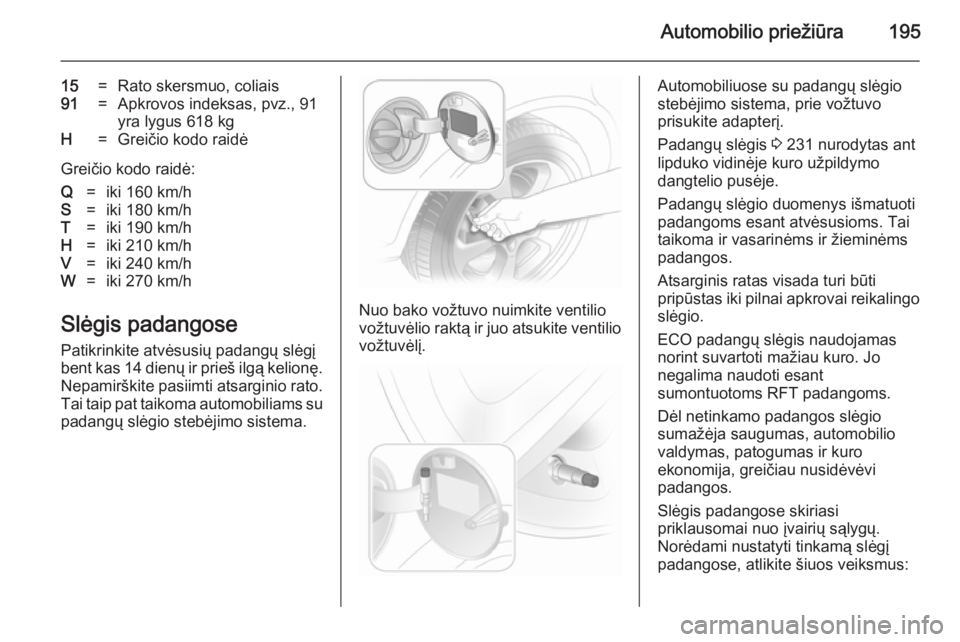

Automobilio priežiūra195
15=Rato skersmuo, coliais91=Apkrovos indeksas, pvz., 91
yra lygus 618 kgH=Greičio kodo raidė
Greičio kodo raidė:
Q=iki 160 km/hS=iki 180 km/hT=iki 190 km/hH=iki 210 km/hV=iki 240 km/hW=iki 270 km/h
Slėgis padangose
Patikrinkite atvėsusių padangų slėgį
bent kas 14 dienų ir prieš ilgą kelionę. Nepamirškite pasiimti atsarginio rato.
Tai taip pat taikoma automobiliams su padangų slėgio stebėjimo sistema.Nuo bako vožtuvo nuimkite ventilio
vožtuvėlio raktą ir juo atsukite ventilio vožtuvėlį.
Automobiliuose su padangų slėgio
stebėjimo sistema, prie vožtuvo
prisukite adapterį.
Padangų slėgis 3 231 nurodytas ant
lipduko vidinėje kuro užpildymo
dangtelio pusėje.
Padangų slėgio duomenys išmatuoti
padangoms esant atvėsusioms. Tai
taikoma ir vasarinėms ir žieminėms
padangos.
Atsarginis ratas visada turi būti
pripūstas iki pilnai apkrovai reikalingo
slėgio.
ECO padangų slėgis naudojamas
norint suvartoti mažiau kuro. Jo
negalima naudoti esant
sumontuotoms RFT padangoms.
Dėl netinkamo padangos slėgio
sumažėja saugumas, automobilio
valdymas, patogumas ir kuro
ekonomija, greičiau nusidėvėvi
padangos.
Slėgis padangose skiriasi
priklausomai nuo įvairių sąlygų.
Norėdami nustatyti tinkamą slėgį
padangose, atlikite šiuos veiksmus:

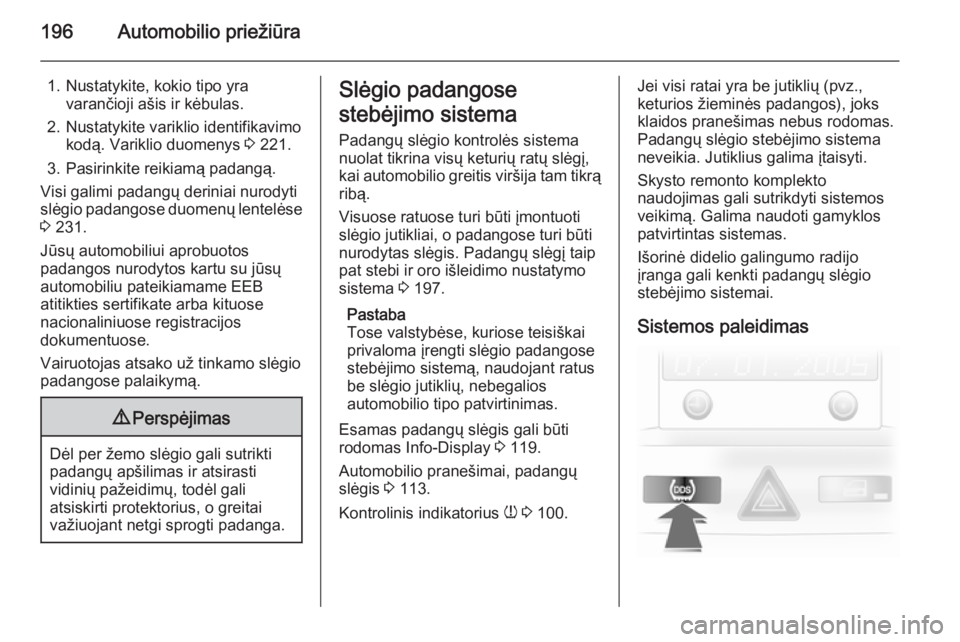

196Automobilio priežiūra
1. Nustatykite, kokio tipo yravarančioji ašis ir kėbulas.
2. Nustatykite variklio identifikavimo kodą. Variklio duomenys 3 221.
3. Pasirinkite reikiamą padangą.
Visi galimi padangų deriniai nurodyti
slėgio padangose duomenų lentelėse 3 231.
Jūsų automobiliui aprobuotos
padangos nurodytos kartu su jūsų
automobiliu pateikiamame EEB
atitikties sertifikate arba kituose
nacionaliniuose registracijos
dokumentuose.
Vairuotojas atsako už tinkamo slėgio padangose palaikymą.9 Perspėjimas
Dėl per žemo slėgio gali sutrikti
padangų apšilimas ir atsirasti
vidinių pažeidimų, todėl gali
atsiskirti protektorius, o greitai
važiuojant netgi sprogti padanga.
Slėgio padangose
stebėjimo sistema
Padangų slėgio kontrolės sistema
nuolat tikrina visų keturių ratų slėgį,
kai automobilio greitis viršija tam tikrą ribą.
Visuose ratuose turi būti įmontuoti
slėgio jutikliai, o padangose turi būti
nurodytas slėgis. Padangų slėgį taip
pat stebi ir oro išleidimo nustatymo
sistema 3 197.
Pastaba
Tose valstybėse, kuriose teisiškai
privaloma įrengti slėgio padangose
stebėjimo sistemą, naudojant ratus be slėgio jutiklių, nebegalios
automobilio tipo patvirtinimas.
Esamas padangų slėgis gali būti
rodomas Info-Display 3 119.
Automobilio pranešimai, padangų
slėgis 3 113.
Kontrolinis indikatorius w 3 100.Jei visi ratai yra be jutiklių (pvz.,
keturios žieminės padangos), joks
klaidos pranešimas nebus rodomas.
Padangų slėgio stebėjimo sistema
neveikia. Jutiklius galima įtaisyti.
Skysto remonto komplekto
naudojimas gali sutrikdyti sistemos
veikimą. Galima naudoti gamyklos
patvirtintas sistemas.
Išorinė didelio galingumo radijo
įranga gali kenkti padangų slėgio
stebėjimo sistemai.
Sistemos paleidimas

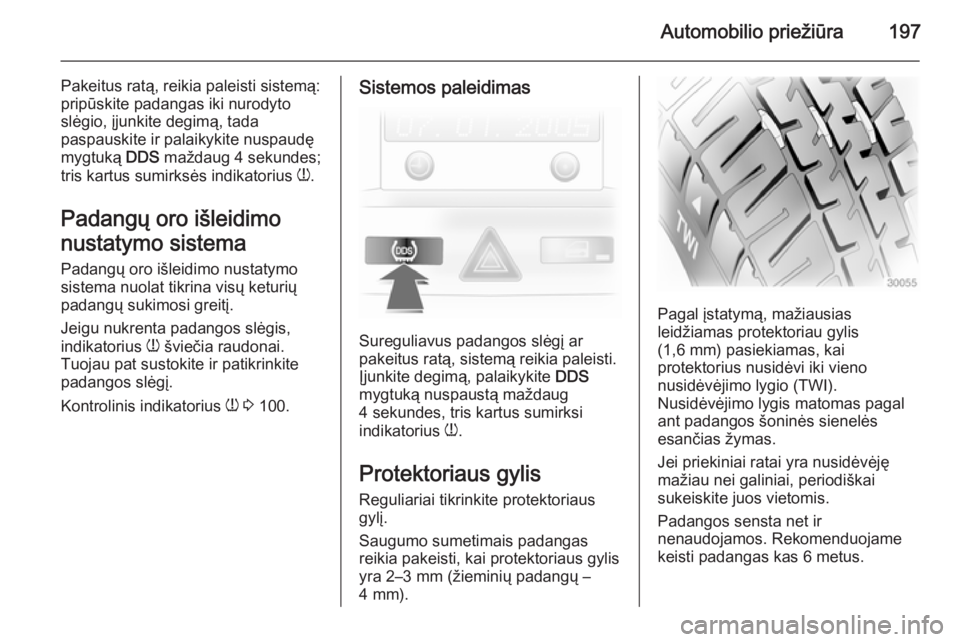

Automobilio priežiūra197
Pakeitus ratą, reikia paleisti sistemą:
pripūskite padangas iki nurodyto
slėgio, įjunkite degimą, tada
paspauskite ir palaikykite nuspaudę
mygtuką DDS maždaug 4 sekundes;
tris kartus sumirksės indikatorius w.
Padangų oro išleidimo
nustatymo sistema Padangų oro išleidimo nustatymo
sistema nuolat tikrina visų keturių
padangų sukimosi greitį.
Jeigu nukrenta padangos slėgis,
indikatorius w šviečia raudonai.
Tuojau pat sustokite ir patikrinkite
padangos slėgį.
Kontrolinis indikatorius w 3 100.Sistemos paleidimas
Sureguliavus padangos slėgį ar
pakeitus ratą, sistemą reikia paleisti.
Įjunkite degimą, palaikykite DDS
mygtuką nuspaustą maždaug
4 sekundes, tris kartus sumirksi
indikatorius w.
Protektoriaus gylis
Reguliariai tikrinkite protektoriaus
gylį.
Saugumo sumetimais padangas
reikia pakeisti, kai protektoriaus gylis
yra 2–3 mm (žieminių padangų –
4 mm).
Pagal įstatymą, mažiausias
leidžiamas protektoriau gylis
(1,6 mm) pasiekiamas, kai
protektorius nusidėvi iki vieno
nusidėvėjimo lygio (TWI).
Nusidėvėjimo lygis matomas pagal
ant padangos šoninės sienelės
esančias žymas.
Jei priekiniai ratai yra nusidėvėję
mažiau nei galiniai, periodiškai
sukeiskite juos vietomis.
Padangos sensta net ir
nenaudojamos. Rekomenduojame
keisti padangas kas 6 metus.

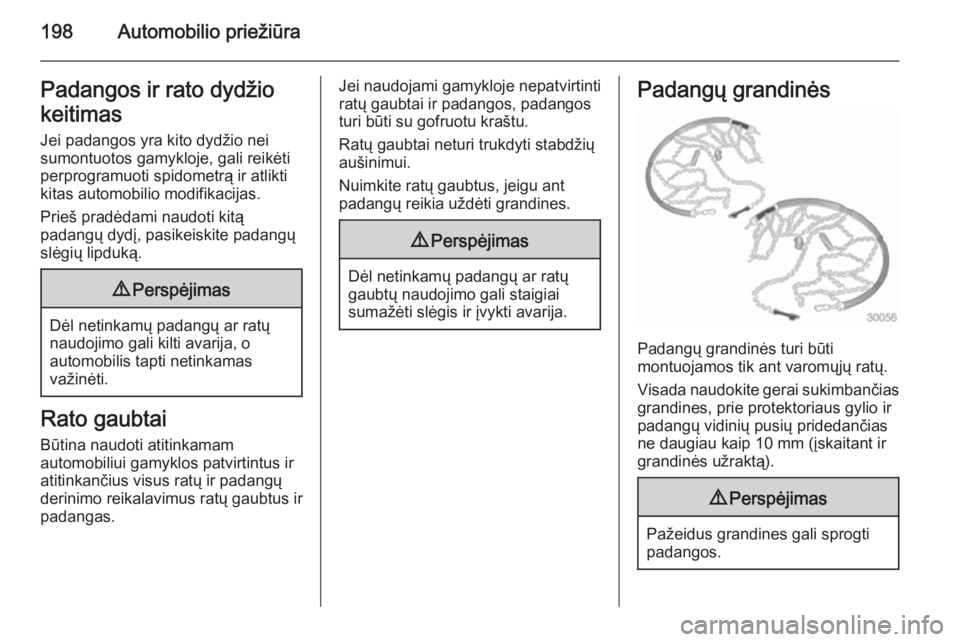

198Automobilio priežiūraPadangos ir rato dydžio
keitimas Jei padangos yra kito dydžio nei
sumontuotos gamykloje, gali reikėti
perprogramuoti spidometrą ir atlikti
kitas automobilio modifikacijas.
Prieš pradėdami naudoti kitą
padangų dydį, pasikeiskite padangų
slėgių lipduką.9 Perspėjimas
Dėl netinkamų padangų ar ratų
naudojimo gali kilti avarija, o
automobilis tapti netinkamas
važinėti.
Rato gaubtai
Būtina naudoti atitinkamam
automobiliui gamyklos patvirtintus ir
atitinkančius visus ratų ir padangų
derinimo reikalavimus ratų gaubtus ir padangas.
Jei naudojami gamykloje nepatvirtinti
ratų gaubtai ir padangos, padangos
turi būti su gofruotu kraštu.
Ratų gaubtai neturi trukdyti stabdžių
aušinimui.
Nuimkite ratų gaubtus, jeigu ant
padangų reikia uždėti grandines.9 Perspėjimas
Dėl netinkamų padangų ar ratų
gaubtų naudojimo gali staigiai
sumažėti slėgis ir įvykti avarija.
Padangų grandinės
Padangų grandinės turi būti
montuojamos tik ant varomųjų ratų.
Visada naudokite gerai sukimbančias grandines, prie protektoriaus gylio ir
padangų vidinių pusių pridedančias
ne daugiau kaip 10 mm (įskaitant ir
grandinės užraktą).
9 Perspėjimas
Pažeidus grandines gali sprogti
padangos.
