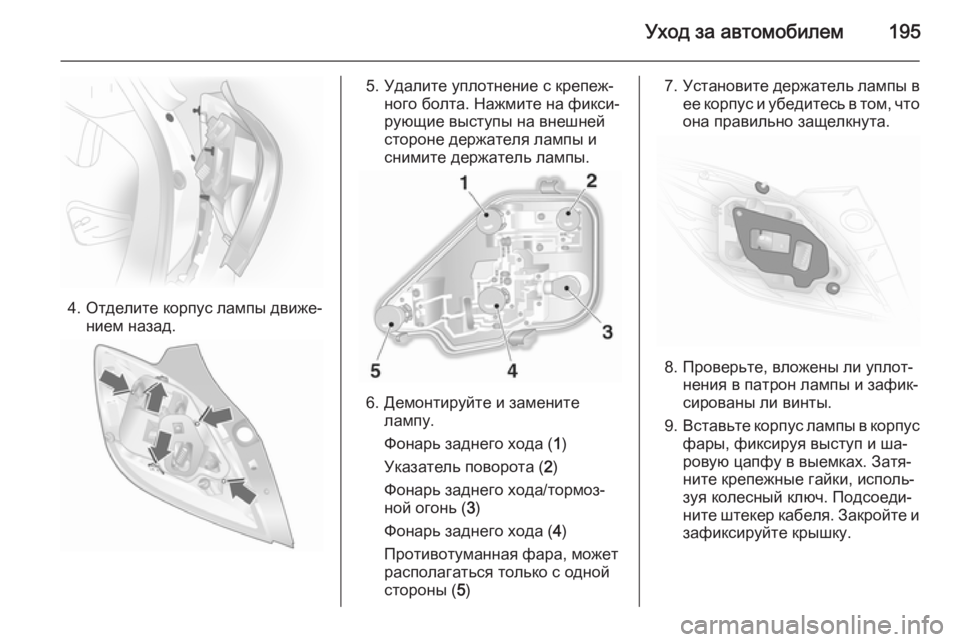

Уход за автомобилем195
4. Отделите корпус лампы движе‐нием назад.
5. Удалите уплотнение с крепеж‐ного болта. Нажмите на фикси‐
рующие выступы на внешней
стороне держателя лампы и
снимите держатель лампы.
6. Демонтируйте и замените лампу.
Фонарь заднего хода ( 1)
Указатель поворота ( 2)
Фонарь заднего хода/тормоз‐
ной огонь ( 3)
Фонарь заднего хода ( 4)
Противотуманная фара, может располагаться только с одной
стороны ( 5)
7. Установите держатель лампы в
ее корпус и убедитесь в том, что
она правильно защелкнута.
8. Проверьте, вложены ли уплот‐ нения в патрон лампы и зафик‐
сированы ли винты.
9. Вставьте корпус лампы в корпус
фары, фиксируя выступ и ша‐
ровую цапфу в выемках. Затя‐
ните крепежные гайки, исполь‐
зуя колесный ключ. Подсоеди‐
ните штекер кабеля. Закройте и зафиксируйте крышку.

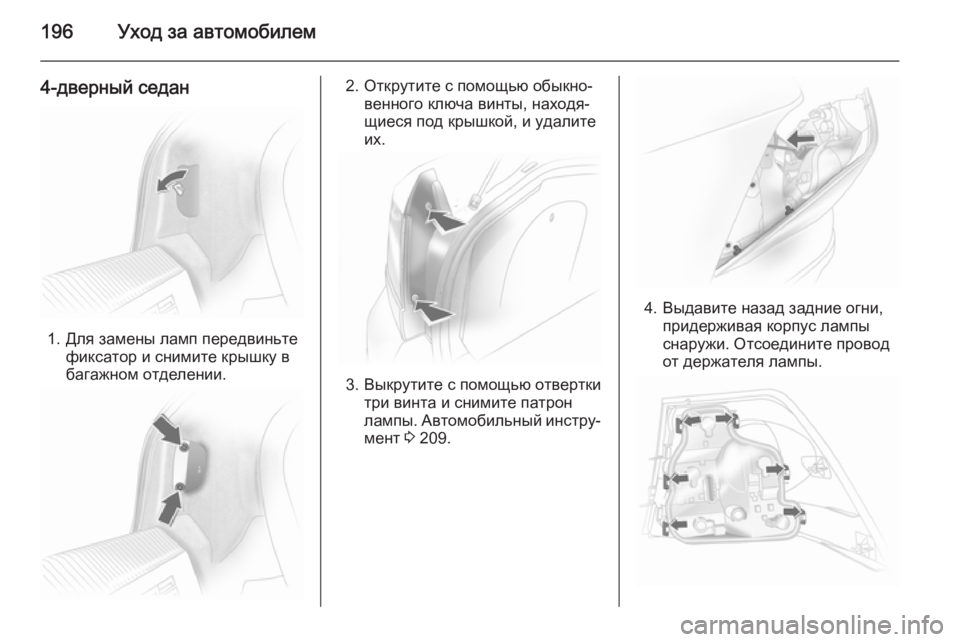

196Уход за автомобилем
4-дверный седан
1. Для замены ламп передвиньтефиксатор и снимите крышку в
багажном отделении.
2. Открутите с помощью обыкно‐ венного ключа винты, находя‐
щиеся под крышкой, и удалите их.
3. Выкрутите с помощью отвертки три винта и снимите патрон
лампы. Автомобильный инстру‐
мент 3 209.
4. Выдавите назад задние огни,
придерживая корпус лампы
снаружи. Отсоедините провод
от держателя лампы.

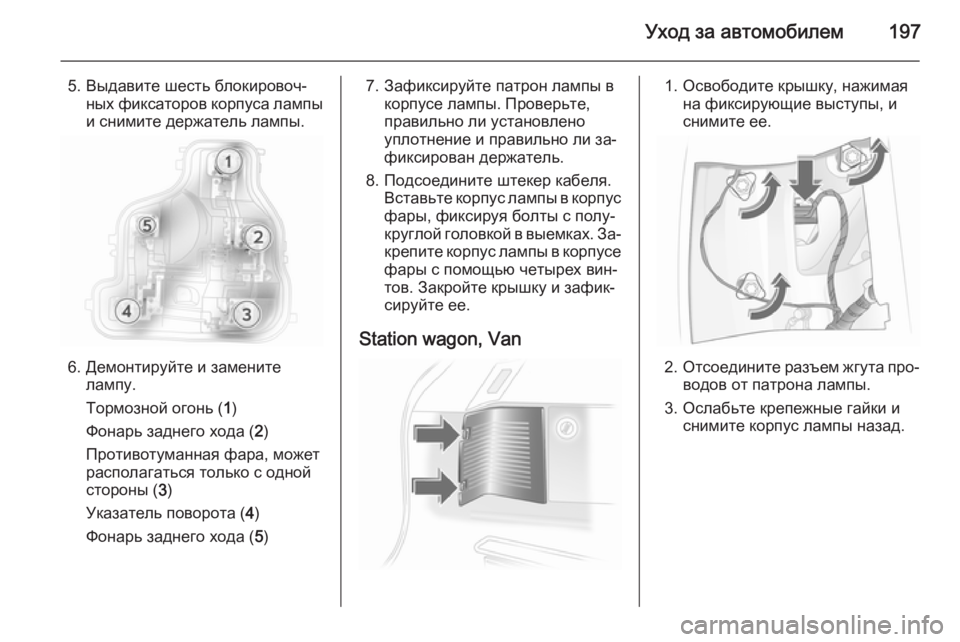

Уход за автомобилем197
5. Выдавите шесть блокировоч‐ных фиксаторов корпуса лампыи снимите держатель лампы.
6. Демонтируйте и замените лампу.
Тормозной огонь ( 1)
Фонарь заднего хода ( 2)
Противотуманная фара, может располагаться только с одной
стороны ( 3)
Указатель поворота ( 4)
Фонарь заднего хода ( 5)
7. Зафиксируйте патрон лампы в
корпусе лампы. Проверьте,
правильно ли установлено
уплотнение и правильно ли за‐ фиксирован держатель.
8. Подсоедините штекер кабеля. Вставьте корпус лампы в корпус
фары, фиксируя болты с полу‐
круглой головкой в выемках. За‐ крепите корпус лампы в корпусе
фары с помощью четырех вин‐
тов. Закройте крышку и зафик‐
сируйте ее.
Station wagon, Van1. Освободите крышку, нажимая на фиксирующие выступы, и
снимите ее.
2. Отсоедините разъем жгута про‐
водов от патрона лампы.
3. Ослабьте крепежные гайки и снимите корпус лампы назад.

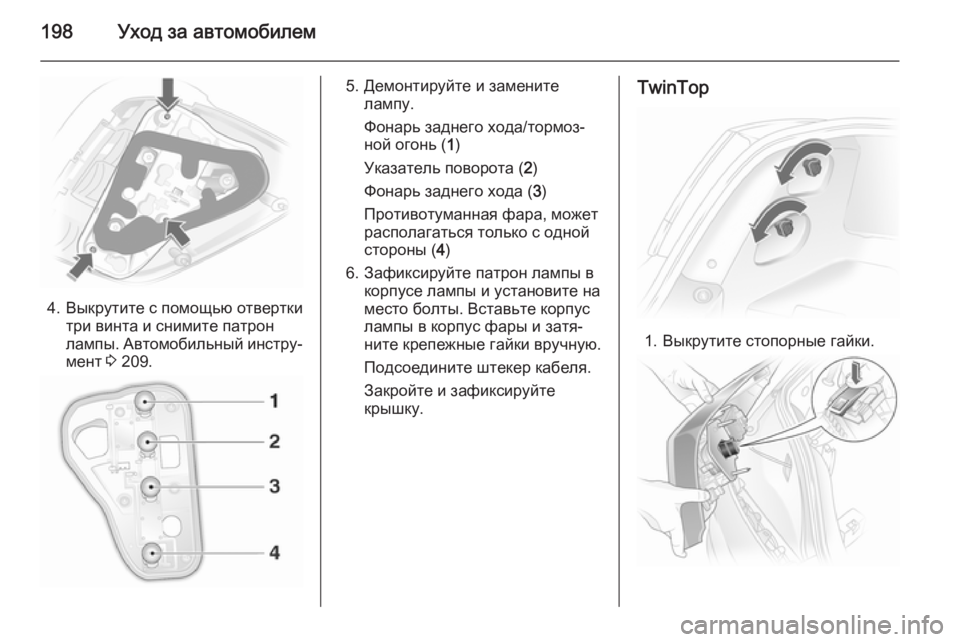

198Уход за автомобилем
4. Выкрутите с помощью отверткитри винта и снимите патрон
лампы. Автомобильный инстру‐
мент 3 209.
5. Демонтируйте и замените
лампу.
Фонарь заднего хода/тормоз‐
ной огонь ( 1)
Указатель поворота ( 2)
Фонарь заднего хода ( 3)
Противотуманная фара, может располагаться только с одной
стороны ( 4)
6. Зафиксируйте патрон лампы в корпусе лампы и установите на
место болты. Вставьте корпус
лампы в корпус фары и затя‐
ните крепежные гайки вручную.
Подсоедините штекер кабеля.
Закройте и зафиксируйте
крышку.TwinTop
1. Выкрутите стопорные гайки.

Уход за автомобилем199
2. Демонтируйте корпус лампыснаружи. Освободите заглушку,
нажимая на крышку, и снимите
ее с патрона лампы.
3. Выньте уплотнение из патрона лампы.
4. Освободите розетки, поворачи‐вая и удаляя их. Нажмите на
фиксирующие выступы по
длинной стороне патрона
лампы снаружи; поднимите пат‐
рон лампы за передний конец и демонтируйте его.
5. Демонтируйте и замените лампу.
Фонарь заднего хода/тормоз‐
ной огонь ( 1)
Фонарь заднего хода ( 2)
Противотуманная фара, может
располагаться только с одной
стороны ( 3)
Фонарь заднего хода ( 4)
Указатель поворота ( 5)
6. Вставьте патрон лампы в кор‐ пус лампы, вставляя сначала
выступ в передней части за‐
глушки. Сложите вместе патрон
лампы, проверяя правильность
фиксации. Вставьте розетки и
зафиксируйте, поворачивая.
7. Установите уплотнение в пат‐ рон лампы. Проверьте, ровная
ли поверхность уплотнения в
области болтов.
8. Закрепите заглушку. Вставьте корпус лампы в корпус фары,
проверяя правильность поло‐
жения шаровых цапф в выем‐
ках. Затяните стопорные гайки.

200Уход за автомобилемБоковые указатели
поворота Замену ламп необходимо выпол‐
нять на станции техобслуживания.
Освещение номерного
знака
1. Вставьте отвертку в корпус, на‐ давите в сторону и освободите
пружину.
2. Выньте корпус лампы вниз, не тяните его за кабель.
3. Приподнимите накладку и от‐ ключите разъем жгута от пат‐
рона лампы.4. Поверните патрон лампы про‐ тив часовой стрелки, пока он не
освободится.
5. Выньте лампу из патрона и ус‐ тановите новую лампу.
6. Вставьте патрон в корпус лампы и поверните его по часо‐вой стрелке.
7. Подключите к патрону разъем жгута.
8. Вставьте и закрепите корпус лампы.

Уход за автомобилем201Освещение салонаПередний плафон, лампы для
чтения
1. Освободите линзу, слегка на‐ жав ее вниз и снимите ее, пере‐
мещая под углом вниз.
2. Выньте лампу и замените ее но‐
вой.
3. Закрепите линзу.
Задний плафон и лампа для чтения
Замену ламп выполнять на стан‐
ции техобслуживания.
Освещение перчаточного
ящика, освещение багажногоотделения, освещениенижнего пространства салона
1. Выдавите фонарь с помощью отвертки.
2. Слегка надавите лампу в на‐правлении пружинного зажима
и выньте ее.
3. Вставьте новую лампу.
4. Установите фонарь на место.
Освещение щитка
приборов Замену ламп выполнять на стан‐
ции техобслуживания.
