Page 108 of 271
106Приборы и средства управленияУказатель поворота
Загорается или мигает зеленым
светом O.
Горит непрерывно
Индикатор включается на короткое время при включенном стояночном
огне.
Мигание
Индикатор мигает при включенных
указателях поворота или при вклю‐
чении аварийной световой сигна‐
лизации.
Быстрое мигание: выход из строя лампы указателя поворотов или со‐ ответствующего предохранителя,выход из строя лампы указателя
поворотов прицепа.
Замена ламп 3 187. Предохрани‐
тели 3 202.
Указатели поворота 3 134.Система напоминания о
непристегнутом ремне
безопасности Загорается или мигает красным
светом X.
Горит непрерывно
После включения зажигания до
пристегивания ремнем безопас‐
ности.
МиганиеПосле начала движения до присте‐
гивания ремнем безопасности.
Пристегивание ремня безопас‐
ности 3 61.Надувные подушки
безопасности,
натяжители ремней
безопасности и
стабилизаторы
поперечной
устойчивости
Загорается красным светом v.
При включении зажигания индика‐
тор горит в течение примерно
4 секунд. Если он не включается,
не гаснет через 4 секунды или го‐
рит во время движения, это озна‐
чает неисправность натяжителя
ремня безопасности, подушки без‐
опасности, складных стабилизато‐
ров поперечной устойчивости или
системы распознавания занятости
сиденья. Системы могут не срабо‐
тать при ДТП.
О срабатывании натяжителей рем‐
ней безопасности, воздушных по‐ душек безопасности или складных
стабилизаторов поперечной устой‐ чивости свидетельствует по‐
стоянно отображаемая надпись v.
Page 139 of 271
Освещение137Освещение салонаПередний и средний плафоны при
посадке и высадке включаются ав‐
томатически и гаснут с задержкой
во времени.
Передний плафон
Включается с помощью кнопки c.
Освещение салона и задние
лампы для чтения
Управление с помощью переклю‐
чателя.
I=вкл.0=выкл.середина=автомат.Плафоны для чтения
Управление с помощью кнопок a
или переключателя.
I=вкл.0=выкл.середина=автомат.
Освещение
противосолнечных
козырьков Подсветка включается при откры‐вании крышки.
Page 189 of 271

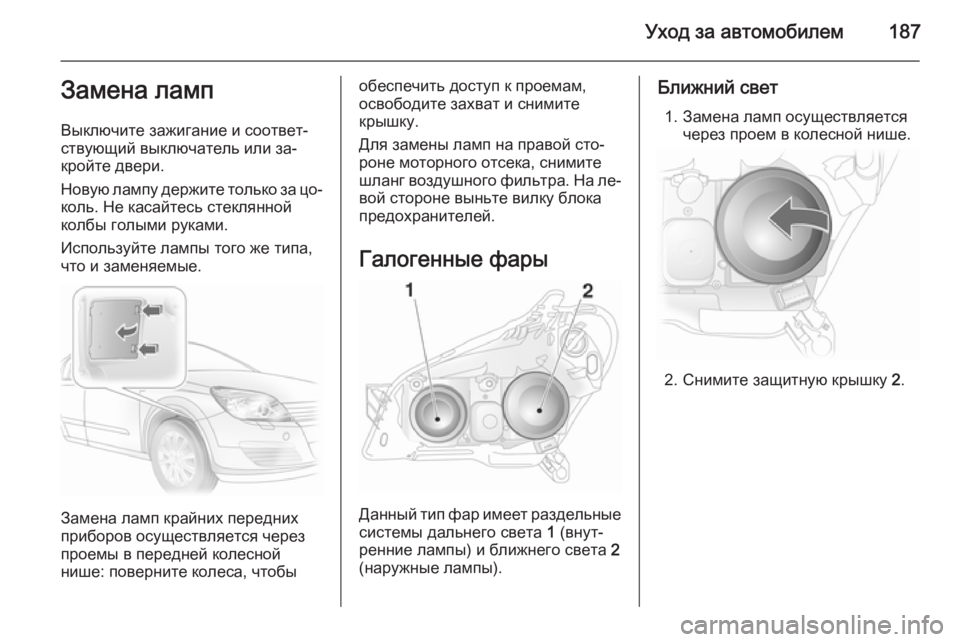

Уход за автомобилем187Замена ламп
Выключите зажигание и соответ‐
ствующий выключатель или за‐
кройте двери.
Новую лампу держите только за цо‐ коль. Не касайтесь стеклянной
колбы голыми руками.
Используйте лампы того же типа,
что и заменяемые.
Замена ламп крайних передних
приборов осуществляется через
проемы в передней колесной
нише: поверните колеса, чтобы
обеспечить доступ к проемам,
освободите захват и снимите
крышку.
Для замены ламп на правой сто‐
роне моторного отсека, снимите
шланг воздушного фильтра. На ле‐ вой стороне выньте вилку блока
предохранителей.
Галогенные фары
Данный тип фар имеет раздельные системы дальнего света 1 (внут‐
ренние лампы) и ближнего света 2
(наружные лампы).
Ближний свет
1. Замена ламп осуществляется через проем в колесной нише.
2. Снимите защитную крышку 2.
Page 190 of 271

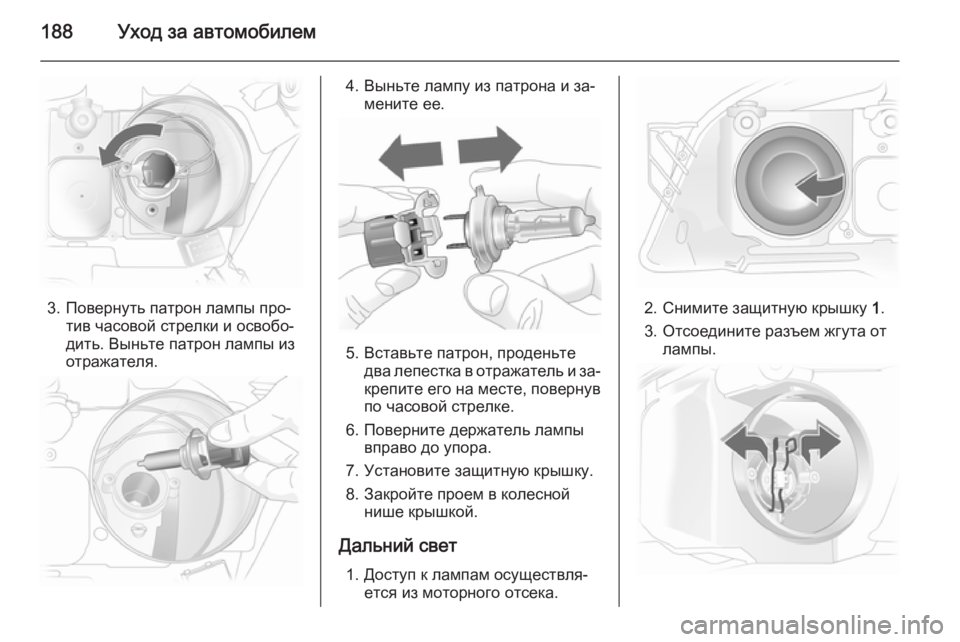

188Уход за автомобилем
3. Повернуть патрон лампы про‐тив часовой стрелки и освобо‐
дить. Выньте патрон лампы из
отражателя.
4. Выньте лампу из патрона и за‐ мените ее.
5. Вставьте патрон, проденьтедва лепестка в отражатель и за‐крепите его на месте, повернув
по часовой стрелке.
6. Поверните держатель лампы вправо до упора.
7. Установите защитную крышку.
8. Закройте проем в колесной нише крышкой.
Дальний свет 1. Доступ к лампам осуществля‐ ется из моторного отсека.
2. Снимите защитную крышку 1.
3. Отсоедините разъем жгута от лампы.
Page 191 of 271

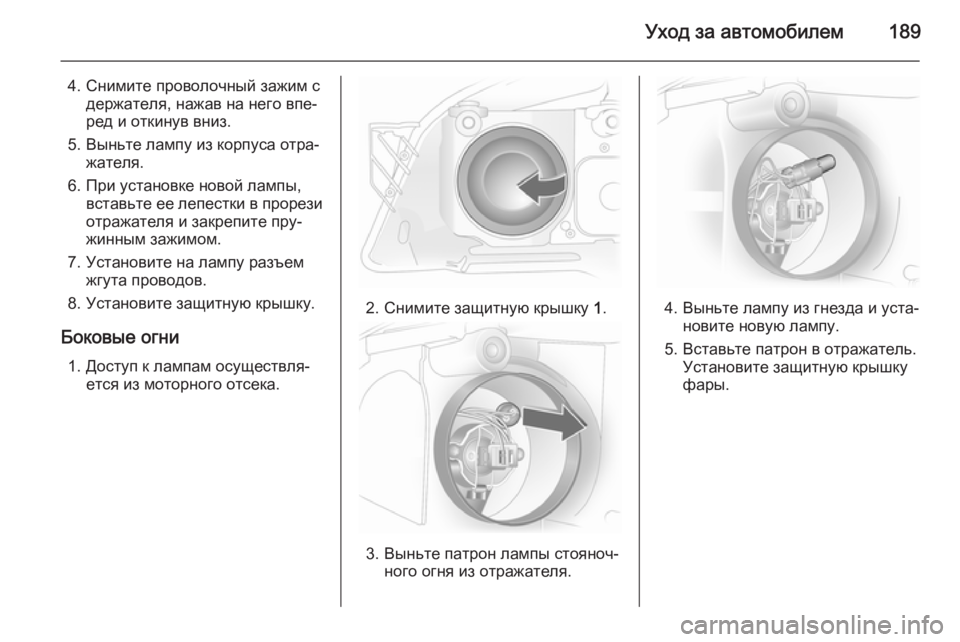

Уход за автомобилем189
4. Снимите проволочный зажим сдержателя, нажав на него впе‐
ред и откинув вниз.
5. Выньте лампу из корпуса отра‐ жателя.
6. При установке новой лампы, вставьте ее лепестки в прорезиотражателя и закрепите пру‐
жинным зажимом.
7. Установите на лампу разъем жгута проводов.
8. Установите защитную крышку.
Боковые огни 1. Доступ к лампам осуществля‐ ется из моторного отсека.
2. Снимите защитную крышку 1.
3. Выньте патрон лампы стояноч‐
ного огня из отражателя.
4. Выньте лампу из гнезда и уста‐новите новую лампу.
5. Вставьте патрон в отражатель. Установите защитную крышку
фары.
Page 192 of 271

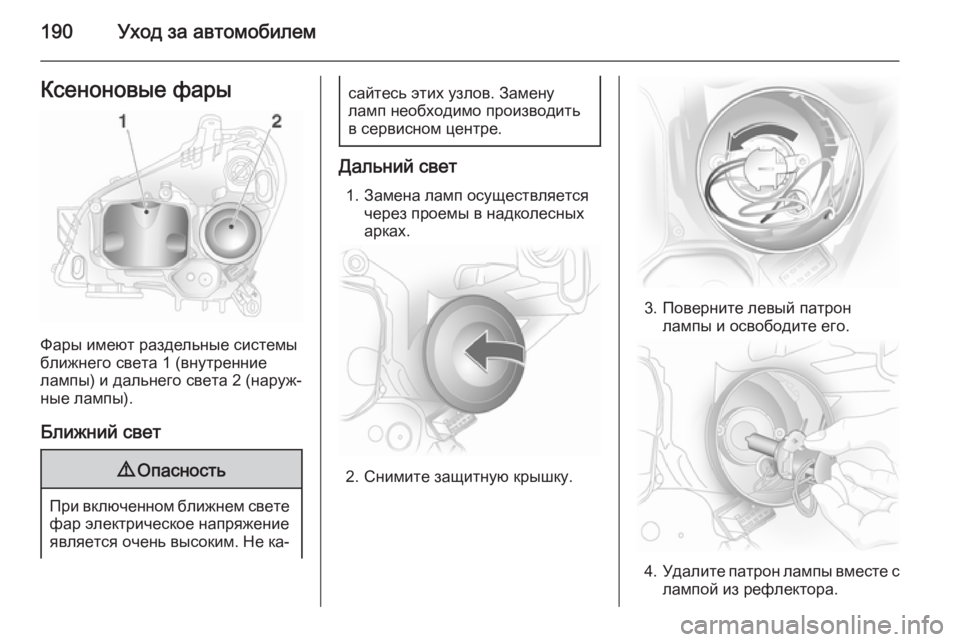

190Уход за автомобилемКсеноновые фары
Фары имеют раздельные системы
ближнего света 1 (внутренние
лампы) и дальнего света 2 (наруж‐
ные лампы).
Ближний свет
9 Опасность
При включенном ближнем свете
фар электрическое напряжение
является очень высоким. Не ка‐
сайтесь этих узлов. Замену
ламп необходимо производить в сервисном центре.
Дальний свет
1. Замена ламп осуществляется через проемы в надколесных
арках.
2. Снимите защитную крышку.
3. Поверните левый патрон лампы и освободите его.
4.Удалите патрон лампы вместе с
лампой из рефлектора.
Page 193 of 271

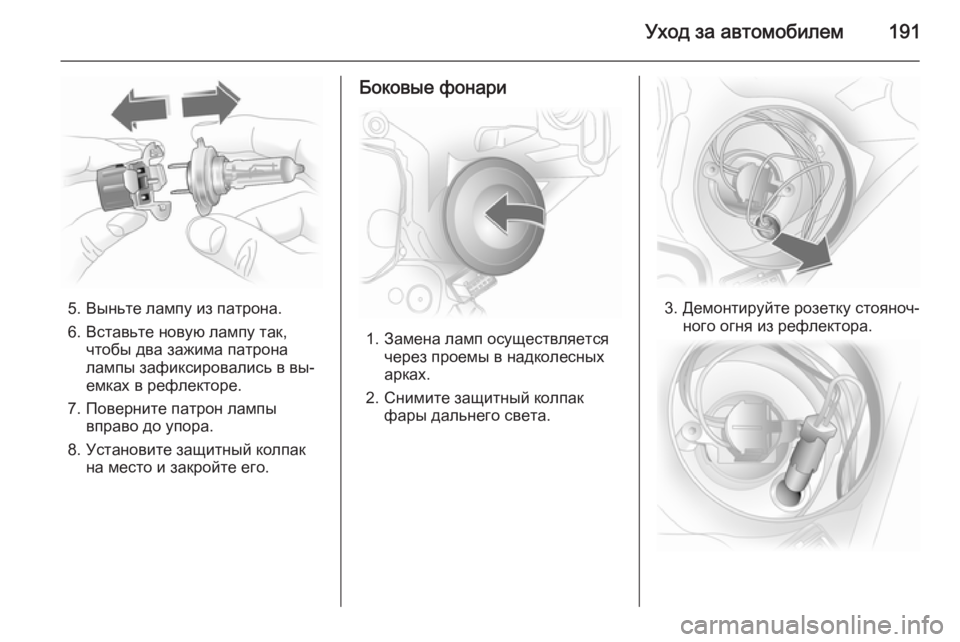

Уход за автомобилем191
5. Выньте лампу из патрона.
6. Вставьте новую лампу так, чтобы два зажима патрона
лампы зафиксировались в вы‐
емках в рефлекторе.
7. Поверните патрон лампы вправо до упора.
8. Установите защитный колпак на место и закройте его.
Боковые фонари
1. Замена ламп осуществляется через проемы в надколесных
арках.
2. Снимите защитный колпак фары дальнего света.
3. Демонтируйте розетку стояноч‐ного огня из рефлектора.
Page 194 of 271

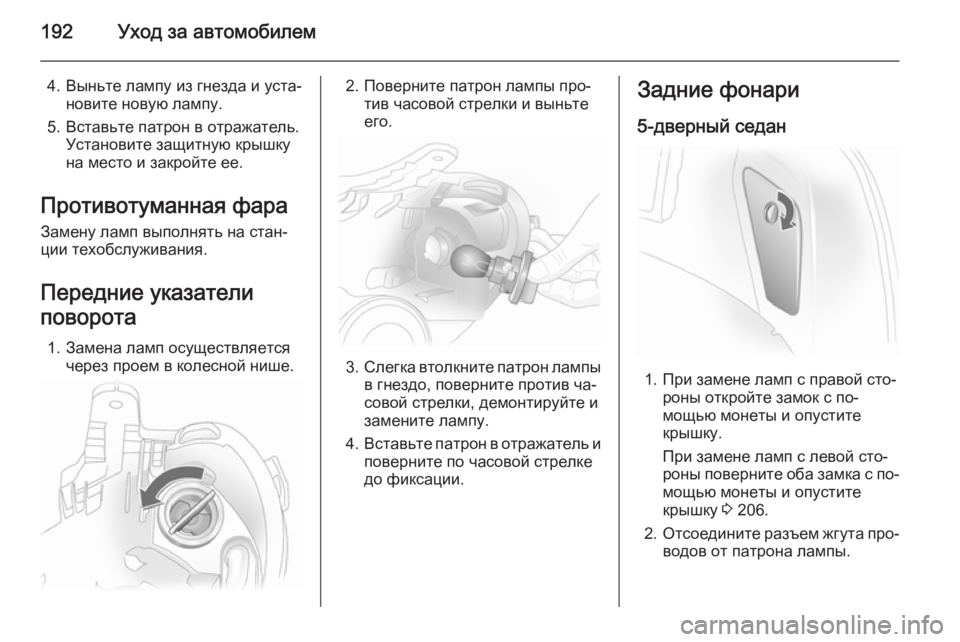

192Уход за автомобилем
4. Выньте лампу из гнезда и уста‐новите новую лампу.
5. Вставьте патрон в отражатель. Установите защитную крышку
на место и закройте ее.
Противотуманная фара Замену ламп выполнять на стан‐
ции техобслуживания.
Передние указатели
поворота
1. Замена ламп осуществляется через проем в колесной нише.2. Поверните патрон лампы про‐тив часовой стрелки и выньте
его.
3. Слегка втолкните патрон лампы
в гнездо, поверните против ча‐
совой стрелки, демонтируйте и
замените лампу.
4. Вставьте патрон в отражатель и
поверните по часовой стрелке
до фиксации.
Задние фонари
5-дверный седан
1. При замене ламп с правой сто‐ роны откройте замок с по‐
мощью монеты и опустите
крышку.
При замене ламп с левой сто‐
роны поверните оба замка с по‐
мощью монеты и опустите
крышку 3 206.
2. Отсоедините разъем жгута про‐
водов от патрона лампы.
Page 195 of 271

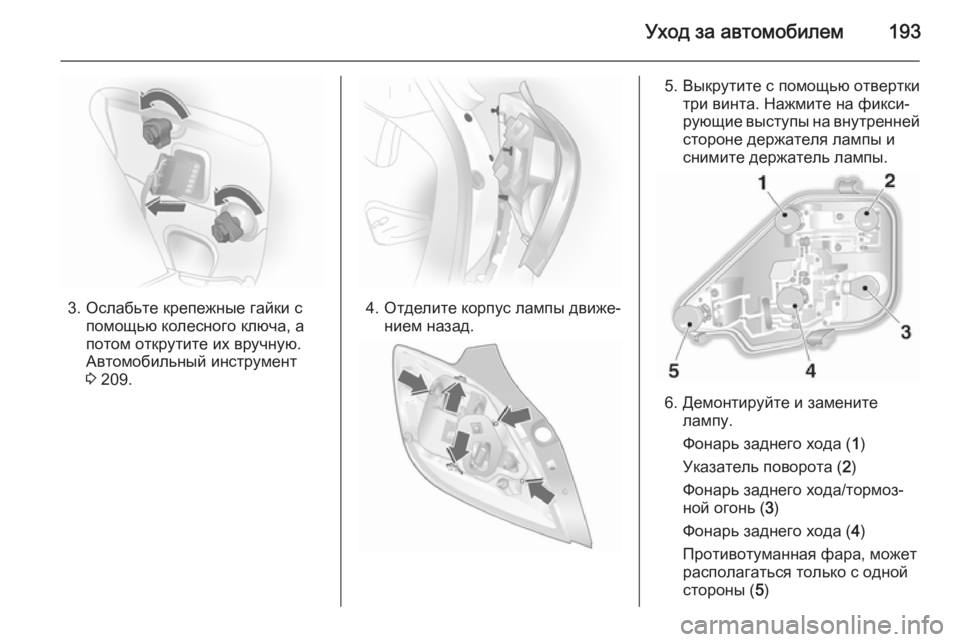

Уход за автомобилем193
3. Ослабьте крепежные гайки спомощью колесного ключа, а
потом открутите их вручную.
Автомобильный инструмент
3 209.4. Отделите корпус лампы движе‐
нием назад.
5. Выкрутите с помощью отверткитри винта. Нажмите на фикси‐
рующие выступы на внутренней
стороне держателя лампы и
снимите держатель лампы.
6. Демонтируйте и замените лампу.
Фонарь заднего хода ( 1)
Указатель поворота ( 2)
Фонарь заднего хода/тормоз‐
ной огонь ( 3)
Фонарь заднего хода ( 4)
Противотуманная фара, может располагаться только с одной
стороны ( 5)
Page 196 of 271

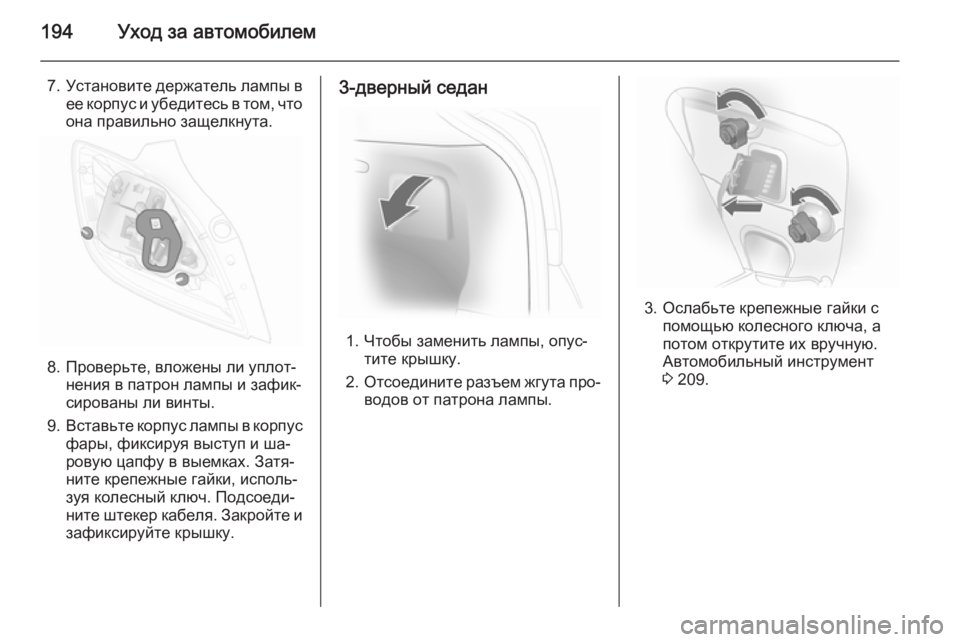

194Уход за автомобилем
7.Установите держатель лампы в
ее корпус и убедитесь в том, что
она правильно защелкнута.
8. Проверьте, вложены ли уплот‐ нения в патрон лампы и зафик‐
сированы ли винты.
9. Вставьте корпус лампы в корпус
фары, фиксируя выступ и ша‐
ровую цапфу в выемках. Затя‐
ните крепежные гайки, исполь‐
зуя колесный ключ. Подсоеди‐
ните штекер кабеля. Закройте и зафиксируйте крышку.
3-дверный седан
1. Чтобы заменить лампы, опус‐ тите крышку.
2. Отсоедините разъем жгута про‐
водов от патрона лампы.
3. Ослабьте крепежные гайки с помощью колесного ключа, а
потом открутите их вручную.
Автомобильный инструмент
3 209.
