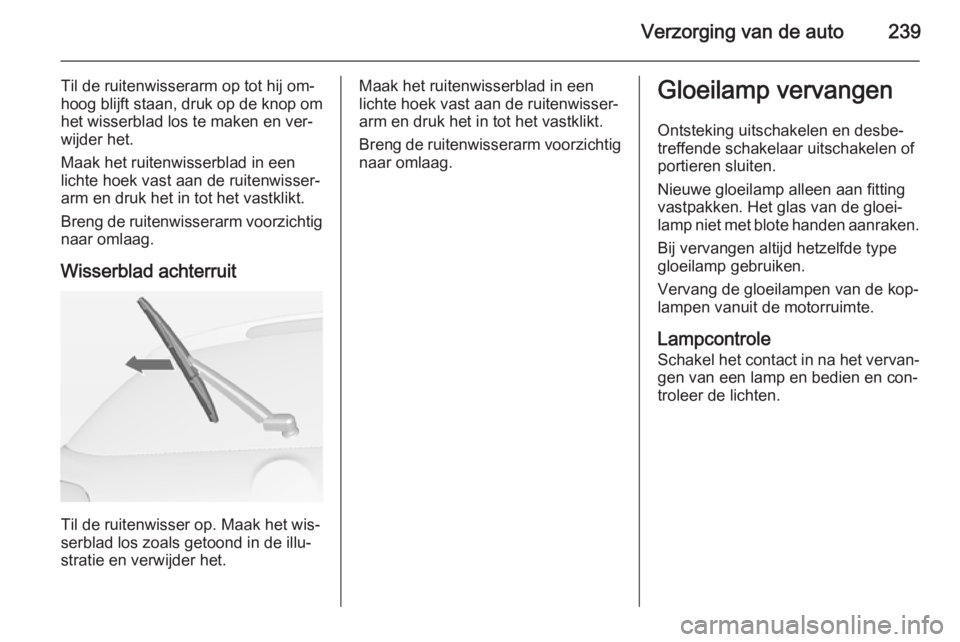

Verzorging van de auto239
Til de ruitenwisserarm op tot hij om‐
hoog blijft staan, druk op de knop om
het wisserblad los te maken en ver‐
wijder het.
Maak het ruitenwisserblad in een
lichte hoek vast aan de ruitenwisser‐
arm en druk het in tot het vastklikt.
Breng de ruitenwisserarm voorzichtig naar omlaag.
Wisserblad achterruit
Til de ruitenwisser op. Maak het wis‐
serblad los zoals getoond in de illu‐
stratie en verwijder het.
Maak het ruitenwisserblad in een
lichte hoek vast aan de ruitenwisser‐ arm en druk het in tot het vastklikt.
Breng de ruitenwisserarm voorzichtig
naar omlaag.Gloeilamp vervangen
Ontsteking uitschakelen en desbe‐
treffende schakelaar uitschakelen of
portieren sluiten.
Nieuwe gloeilamp alleen aan fitting vastpakken. Het glas van de gloei‐
lamp niet met blote handen aanraken.
Bij vervangen altijd hetzelfde type
gloeilamp gebruiken.
Vervang de gloeilampen van de kop‐ lampen vanuit de motorruimte.
Lampcontrole Schakel het contact in na het vervan‐
gen van een lamp en bedien en con‐
troleer de lichten.

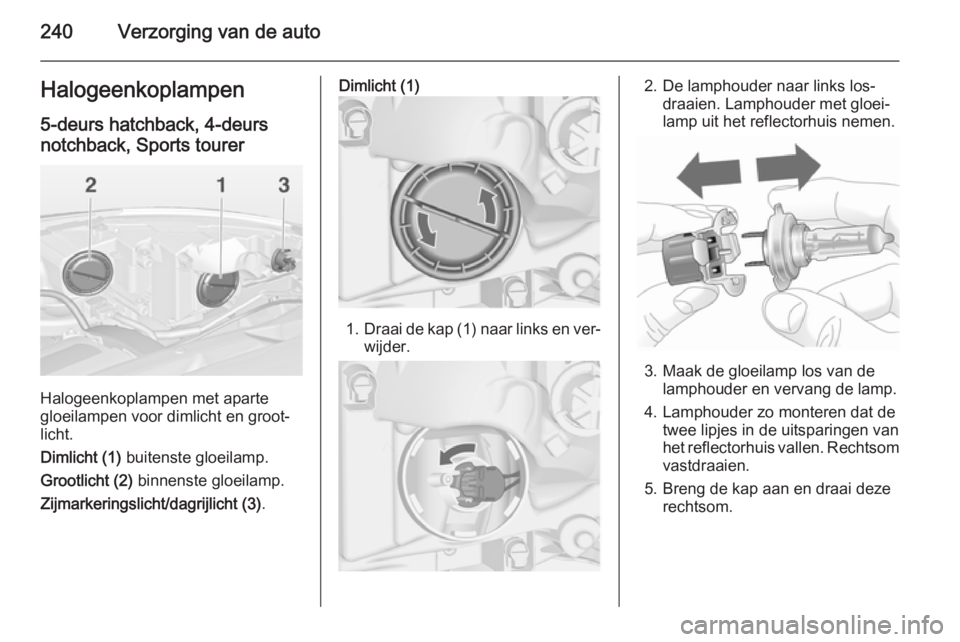

240Verzorging van de autoHalogeenkoplampen
5-deurs hatchback, 4-deurs notchback, Sports tourer
Halogeenkoplampen met aparte
gloeilampen voor dimlicht en groot‐
licht.
Dimlicht (1) buitenste gloeilamp.
Grootlicht (2) binnenste gloeilamp.
Zijmarkeringslicht/dagrijlicht (3) .
Dimlicht (1)
1.Draai de kap (1) naar links en ver‐
wijder.
2. De lamphouder naar links los‐ draaien. Lamphouder met gloei‐
lamp uit het reflectorhuis nemen.
3. Maak de gloeilamp los van de lamphouder en vervang de lamp.
4. Lamphouder zo monteren dat de twee lipjes in de uitsparingen van
het reflectorhuis vallen. Rechtsom
vastdraaien.
5. Breng de kap aan en draai deze rechtsom.

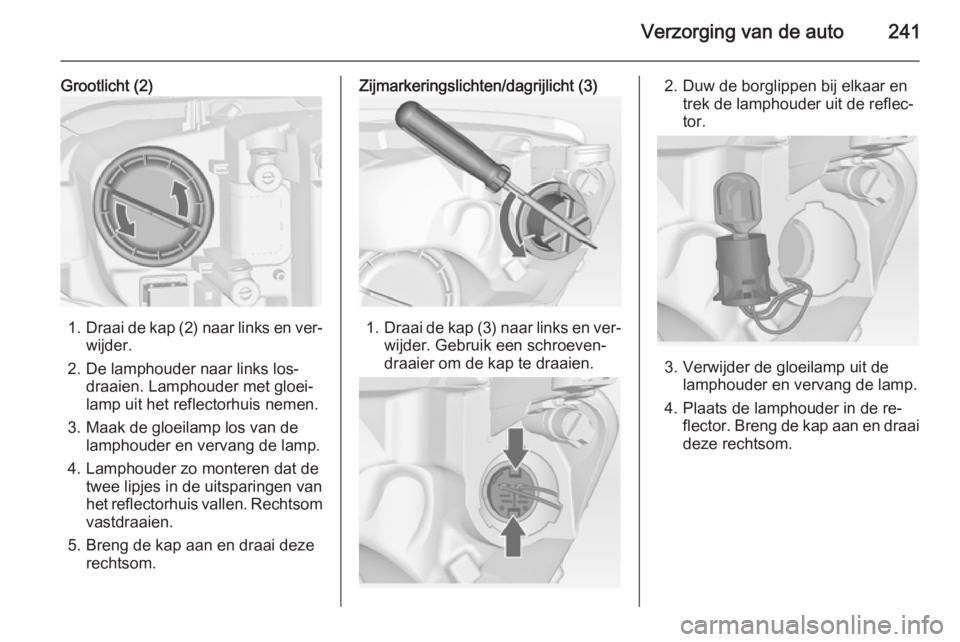

Verzorging van de auto241
Grootlicht (2)
1.Draai de kap (2) naar links en ver‐
wijder.
2. De lamphouder naar links los‐ draaien. Lamphouder met gloei‐
lamp uit het reflectorhuis nemen.
3. Maak de gloeilamp los van de lamphouder en vervang de lamp.
4. Lamphouder zo monteren dat de twee lipjes in de uitsparingen van
het reflectorhuis vallen. Rechtsom vastdraaien.
5. Breng de kap aan en draai deze rechtsom.
Zijmarkeringslichten/dagrijlicht (3)
1.Draai de kap (3) naar links en ver‐
wijder. Gebruik een schroeven‐
draaier om de kap te draaien.
2. Duw de borglippen bij elkaar en trek de lamphouder uit de reflec‐
tor.
3. Verwijder de gloeilamp uit de lamphouder en vervang de lamp.
4. Plaats de lamphouder in de re‐ flector. Breng de kap aan en draai
deze rechtsom.

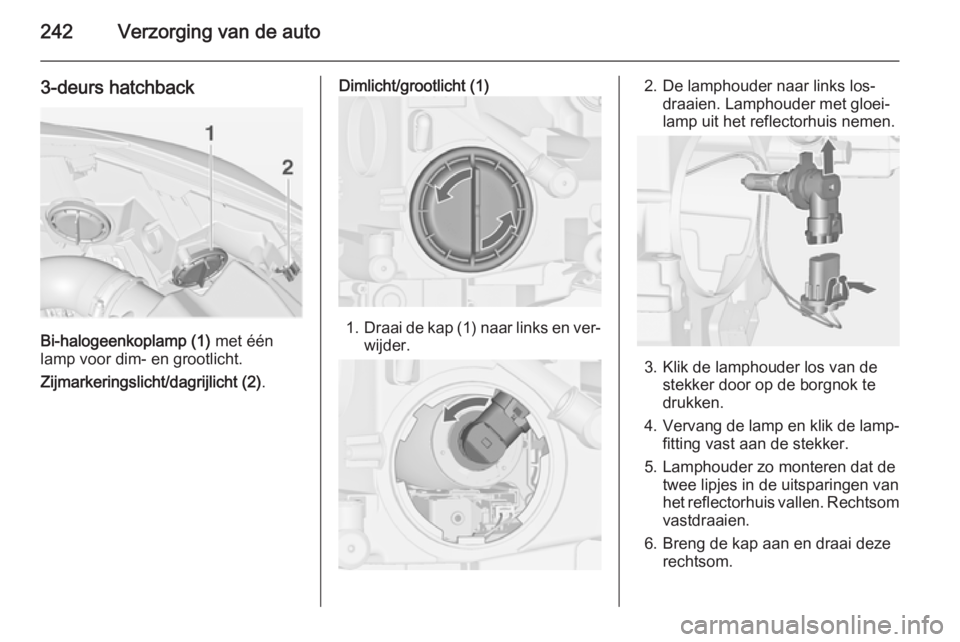

242Verzorging van de auto
3-deurs hatchback
Bi-halogeenkoplamp (1) met één
lamp voor dim- en grootlicht.
Zijmarkeringslicht/dagrijlicht (2) .
Dimlicht/grootlicht (1)
1.Draai de kap (1) naar links en ver‐
wijder.
2. De lamphouder naar links los‐ draaien. Lamphouder met gloei‐
lamp uit het reflectorhuis nemen.
3. Klik de lamphouder los van de stekker door op de borgnok te
drukken.
4. Vervang de lamp en klik de lamp‐
fitting vast aan de stekker.
5. Lamphouder zo monteren dat de twee lipjes in de uitsparingen vanhet reflectorhuis vallen. Rechtsom
vastdraaien.
6. Breng de kap aan en draai deze rechtsom.

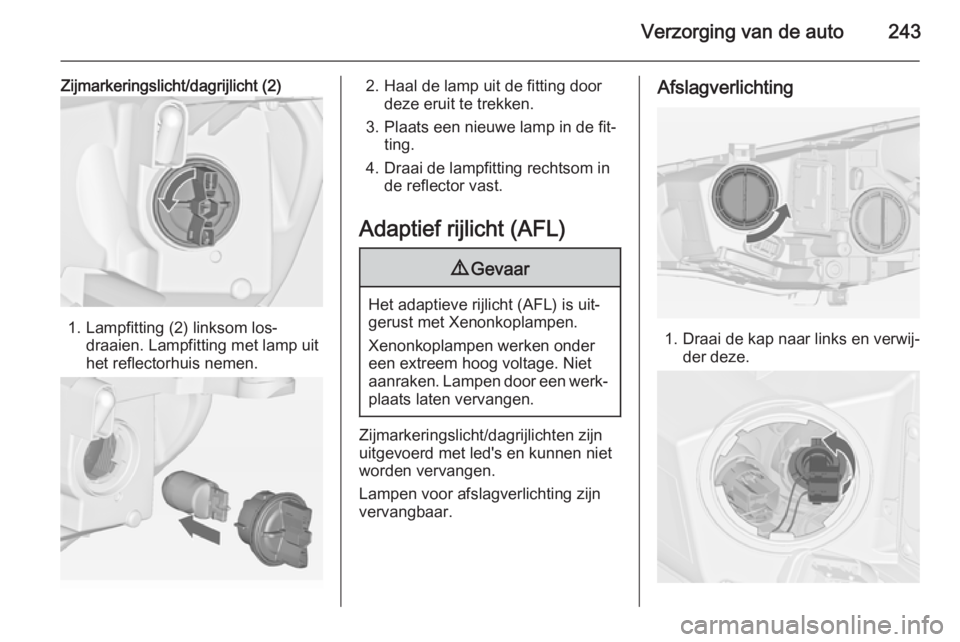

Verzorging van de auto243
Zijmarkeringslicht/dagrijlicht (2)
1. Lampfitting (2) linksom los‐draaien. Lampfitting met lamp uit
het reflectorhuis nemen.
2. Haal de lamp uit de fitting door deze eruit te trekken.
3. Plaats een nieuwe lamp in de fit‐ ting.
4. Draai de lampfitting rechtsom in de reflector vast.
Adaptief rijlicht (AFL)9 Gevaar
Het adaptieve rijlicht (AFL) is uit‐
gerust met Xenonkoplampen.
Xenonkoplampen werken onder
een extreem hoog voltage. Niet
aanraken. Lampen door een werk‐
plaats laten vervangen.
Zijmarkeringslicht/dagrijlichten zijn
uitgevoerd met led's en kunnen niet
worden vervangen.
Lampen voor afslagverlichting zijn
vervangbaar.
Afslagverlichting
1. Draai de kap naar links en verwij‐ der deze.

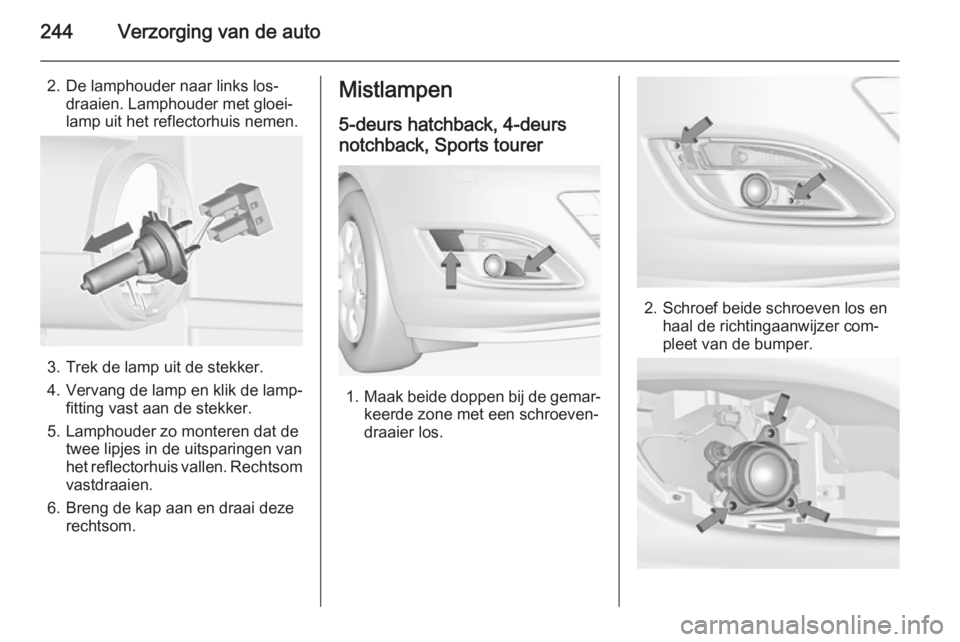

244Verzorging van de auto
2. De lamphouder naar links los‐draaien. Lamphouder met gloei‐
lamp uit het reflectorhuis nemen.
3. Trek de lamp uit de stekker.
4. Vervang de lamp en klik de lamp‐
fitting vast aan de stekker.
5. Lamphouder zo monteren dat de twee lipjes in de uitsparingen vanhet reflectorhuis vallen. Rechtsom
vastdraaien.
6. Breng de kap aan en draai deze rechtsom.
Mistlampen
5-deurs hatchback, 4-deurs
notchback, Sports tourer
1. Maak beide doppen bij de gemar‐
keerde zone met een schroeven‐
draaier los.
2. Schroef beide schroeven los en haal de richtingaanwijzer com‐
pleet van de bumper.

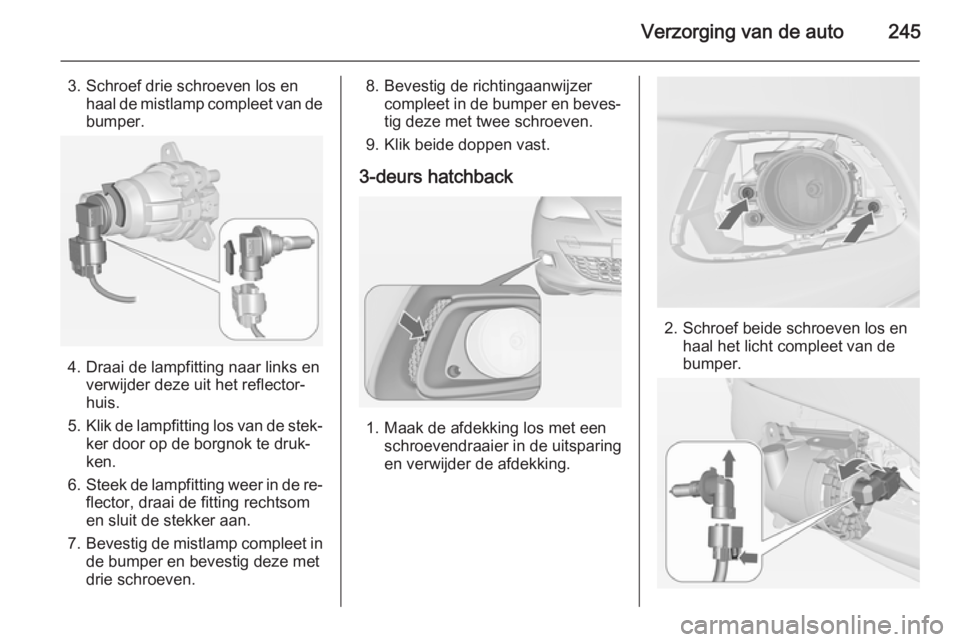

Verzorging van de auto245
3. Schroef drie schroeven los enhaal de mistlamp compleet van de
bumper.
4. Draai de lampfitting naar links en verwijder deze uit het reflector‐
huis.
5. Klik de lampfitting los van de stek‐
ker door op de borgnok te druk‐
ken.
6. Steek de lampfitting weer in de re‐
flector, draai de fitting rechtsom
en sluit de stekker aan.
7. Bevestig de mistlamp compleet in
de bumper en bevestig deze met
drie schroeven.
8. Bevestig de richtingaanwijzer compleet in de bumper en beves‐tig deze met twee schroeven.
9. Klik beide doppen vast.
3-deurs hatchback
1. Maak de afdekking los met een schroevendraaier in de uitsparing
en verwijder de afdekking.
2. Schroef beide schroeven los en haal het licht compleet van de
bumper.

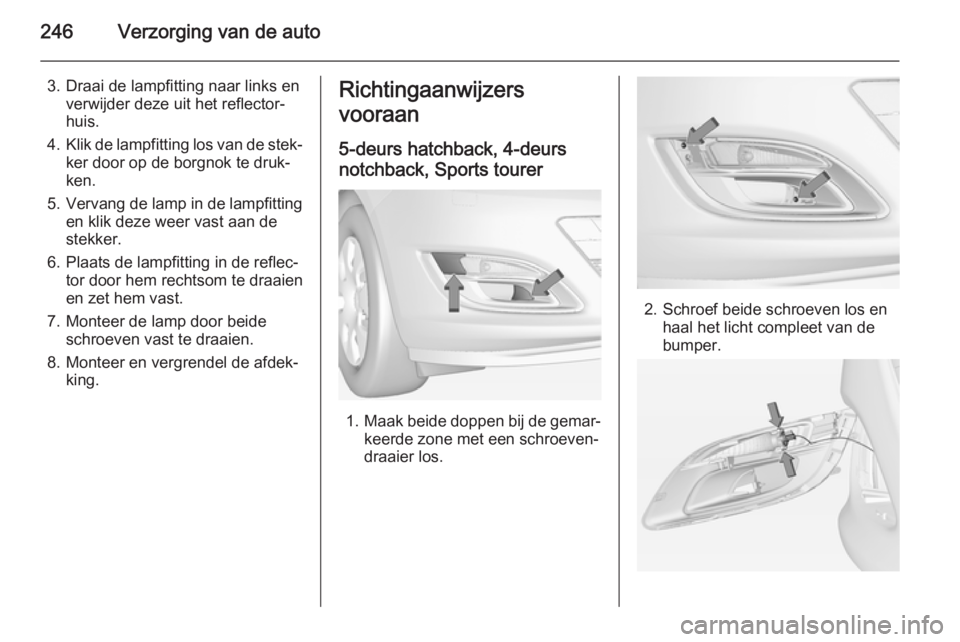

246Verzorging van de auto
3. Draai de lampfitting naar links enverwijder deze uit het reflector‐
huis.
4. Klik de lampfitting los van de stek‐
ker door op de borgnok te druk‐
ken.
5. Vervang de lamp in de lampfitting
en klik deze weer vast aan de
stekker.
6. Plaats de lampfitting in de reflec‐ tor door hem rechtsom te draaien
en zet hem vast.
7. Monteer de lamp door beide schroeven vast te draaien.
8. Monteer en vergrendel de afdek‐ king.Richtingaanwijzers
vooraan
5-deurs hatchback, 4-deurs
notchback, Sports tourer
1. Maak beide doppen bij de gemar‐
keerde zone met een schroeven‐
draaier los.
2. Schroef beide schroeven los en haal het licht compleet van de
bumper.

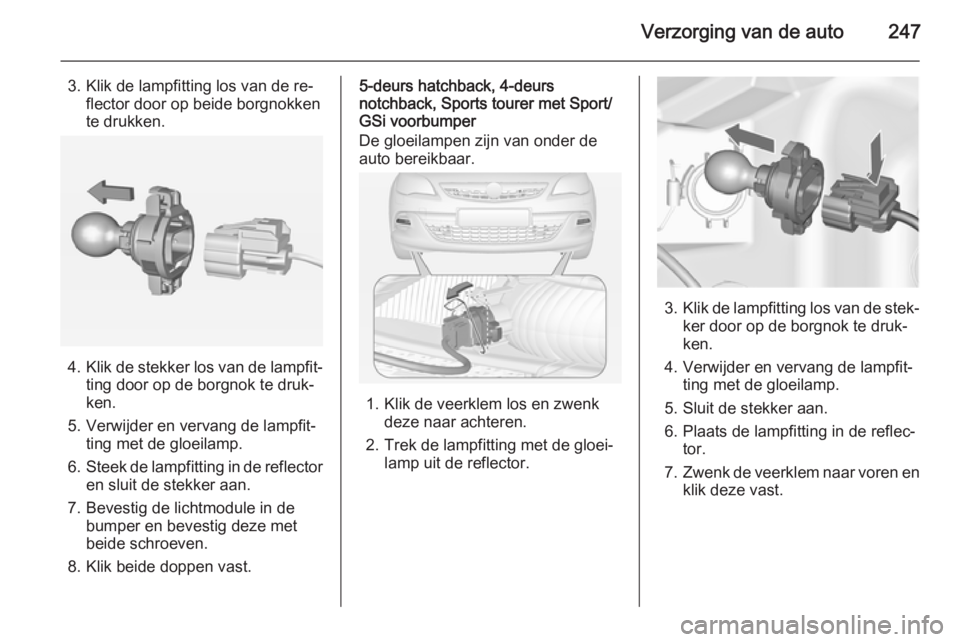

Verzorging van de auto247
3. Klik de lampfitting los van de re‐flector door op beide borgnokken
te drukken.
4. Klik de stekker los van de lampfit‐
ting door op de borgnok te druk‐ken.
5. Verwijder en vervang de lampfit‐ ting met de gloeilamp.
6. Steek de lampfitting in de reflector
en sluit de stekker aan.
7. Bevestig de lichtmodule in de bumper en bevestig deze met
beide schroeven.
8. Klik beide doppen vast.
5-deurs hatchback, 4-deurs
notchback, Sports tourer met Sport/
GSi voorbumper
De gloeilampen zijn van onder de
auto bereikbaar.
1. Klik de veerklem los en zwenk deze naar achteren.
2. Trek de lampfitting met de gloei‐ lamp uit de reflector.
3.Klik de lampfitting los van de stek‐
ker door op de borgnok te druk‐
ken.
4. Verwijder en vervang de lampfit‐ ting met de gloeilamp.
5. Sluit de stekker aan.
6. Plaats de lampfitting in de reflec‐ tor.
7. Zwenk de veerklem naar voren en
klik deze vast.

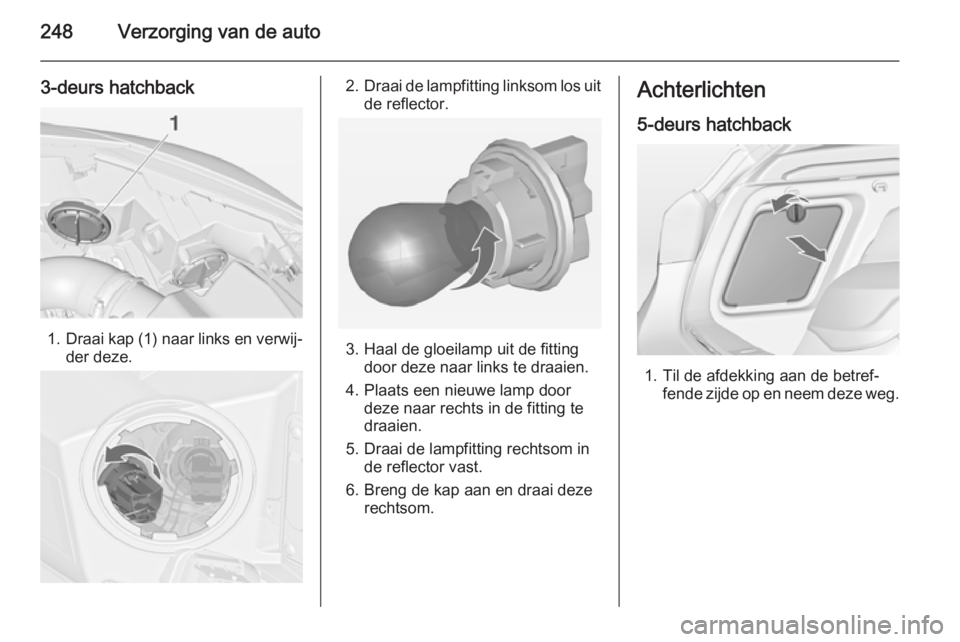

248Verzorging van de auto
3-deurs hatchback
1.Draai kap (1) naar links en verwij‐
der deze.
2. Draai de lampfitting linksom los uit
de reflector.
3. Haal de gloeilamp uit de fitting door deze naar links te draaien.
4. Plaats een nieuwe lamp door deze naar rechts in de fitting te
draaien.
5. Draai de lampfitting rechtsom in de reflector vast.
6. Breng de kap aan en draai deze rechtsom.
Achterlichten
5-deurs hatchback
1. Til de afdekking aan de betref‐ fende zijde op en neem deze weg.
