Page 15 of 321

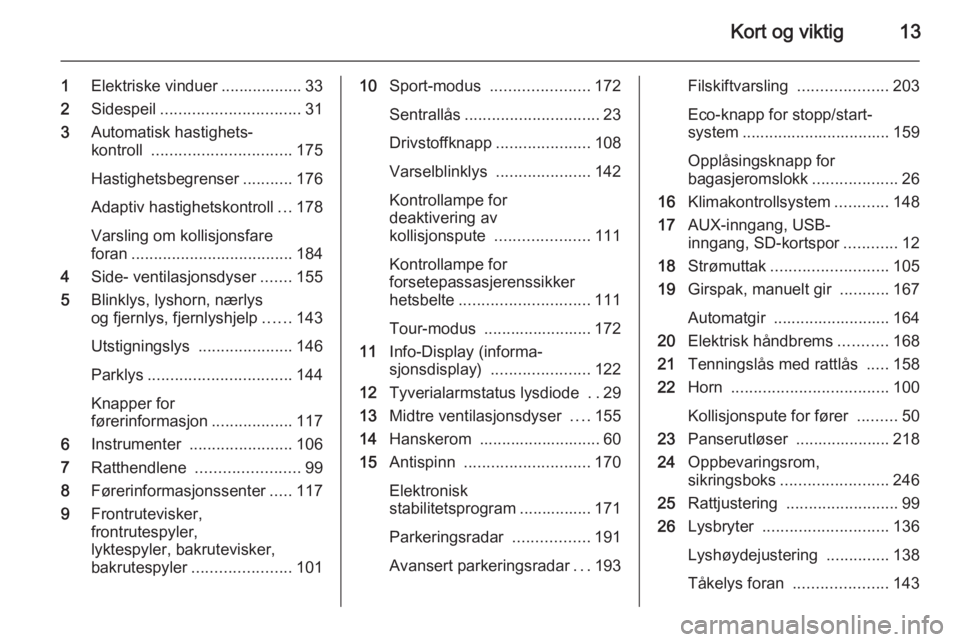

Kort og viktig13
1Elektriske vinduer .................. 33
2 Sidespeil ............................... 31
3 Automatisk hastighets‐
kontroll ............................... 175
Hastighetsbegrenser ...........176
Adaptiv hastighetskontroll ...178
Varsling om kollisjonsfare
foran .................................... 184
4 Side- ventilasjonsdyser .......155
5 Blinklys, lyshorn, nærlys
og fjernlys, fjernlyshjelp ......143
Utstigningslys .....................146
Parklys ................................ 144
Knapper for
førerinformasjon ..................117
6 Instrumenter ....................... 106
7 Ratthendlene ....................... 99
8 Førerinformasjonssenter .....117
9 Frontrutevisker,
frontrutespyler,
lyktespyler, bakrutevisker,
bakrutespyler ...................... 10110Sport-modus ...................... 172
Sentrallås .............................. 23
Drivstoffknapp .....................108
Varselblinklys .....................142
Kontrollampe for
deaktivering av
kollisjonspute .....................111
Kontrollampe for
forsetepassasjerenssikker
hetsbelte ............................. 111
Tour-modus ........................ 172
11 Info-Display (informa‐
sjonsdisplay) ...................... 122
12 Tyverialarmstatus lysdiode ..29
13 Midtre ventilasjonsdyser ....155
14 Hanskerom ........................... 60
15 Antispinn ............................ 170
Elektronisk
stabilitetsprogram ................ 171
Parkeringsradar .................191
Avansert parkeringsradar ...193Filskiftvarsling ....................203
Eco-knapp for stopp/start-
system ................................. 159
Opplåsingsknapp for
bagasjeromslokk ...................26
16 Klimakontrollsystem ............148
17 AUX-inngang, USB-
inngang, SD-kortspor ............12
18 Strømuttak .......................... 105
19 Girspak, manuelt gir ...........167
Automatgir .......................... 164
20 Elektrisk håndbrems ...........168
21 Tenningslås med rattlås .....158
22 Horn ................................... 100
Kollisjonspute for fører .........50
23 Panserutløser ..................... 218
24 Oppbevaringsrom,
sikringsboks ........................ 246
25 Rattjustering ......................... 99
26 Lysbryter ............................ 136
Lyshøydejustering ..............138
Tåkelys foran .....................143

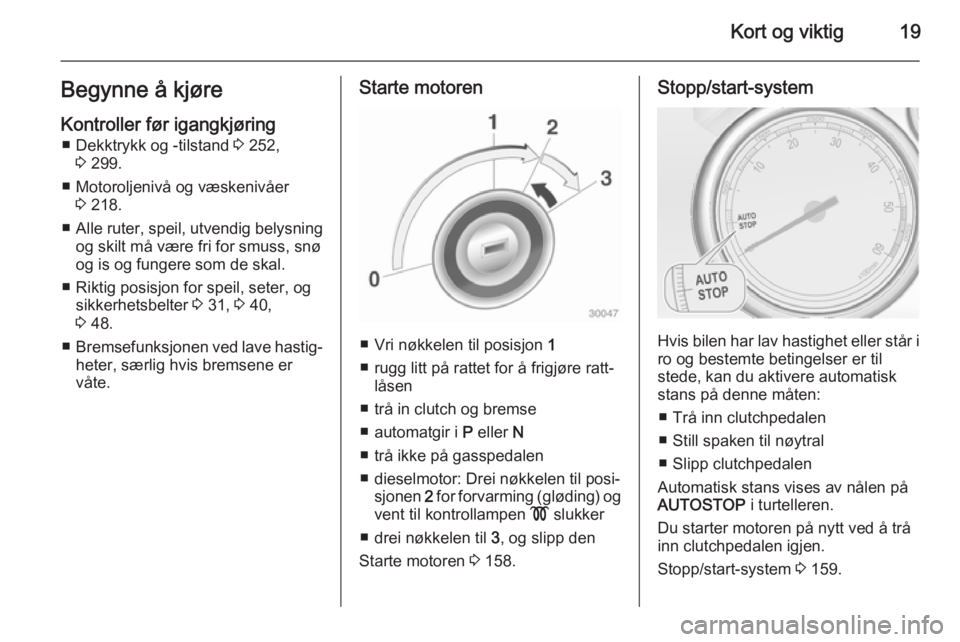

Page 21 of 321
Kort og viktig19Begynne å kjøre
Kontroller før igangkjøring ■ Dekktrykk og -tilstand 3 252,
3 299.
■ Motoroljenivå og væskenivåer 3 218.
■ Alle ruter, speil, utvendig belysning
og skilt må være fri for smuss, snø og is og fungere som de skal.
■ Riktig posisjon for speil, seter, og sikkerhetsbelter 3 31, 3 40,
3 48.
■ Bremsefunksjonen ved lave hastig‐
heter, særlig hvis bremsene er
våte.Starte motoren
■ Vri nøkkelen til posisjon 1
■ rugg litt på rattet for å frigjøre ratt‐ låsen
■ trå in clutch og bremse
■ automatgir i P eller N
■ trå ikke på gasspedalen
■ dieselmotor: Drei nøkkelen til posi‐ sjonen 2 for forvarming (gløding) og
vent til kontrollampen ! slukker
■ drei nøkkelen til 3, og slipp den
Starte motoren 3 158.
Stopp/start-system
Hvis bilen har lav hastighet eller står i
ro og bestemte betingelser er til
stede, kan du aktivere automatisk
stans på denne måten:
■ Trå inn clutchpedalen
■ Still spaken til nøytral
■ Slipp clutchpedalen
Automatisk stans vises av nålen på
AUTOSTOP i turtelleren.
Du starter motoren på nytt ved å trå
inn clutchpedalen igjen.
Stopp/start-system 3 159.

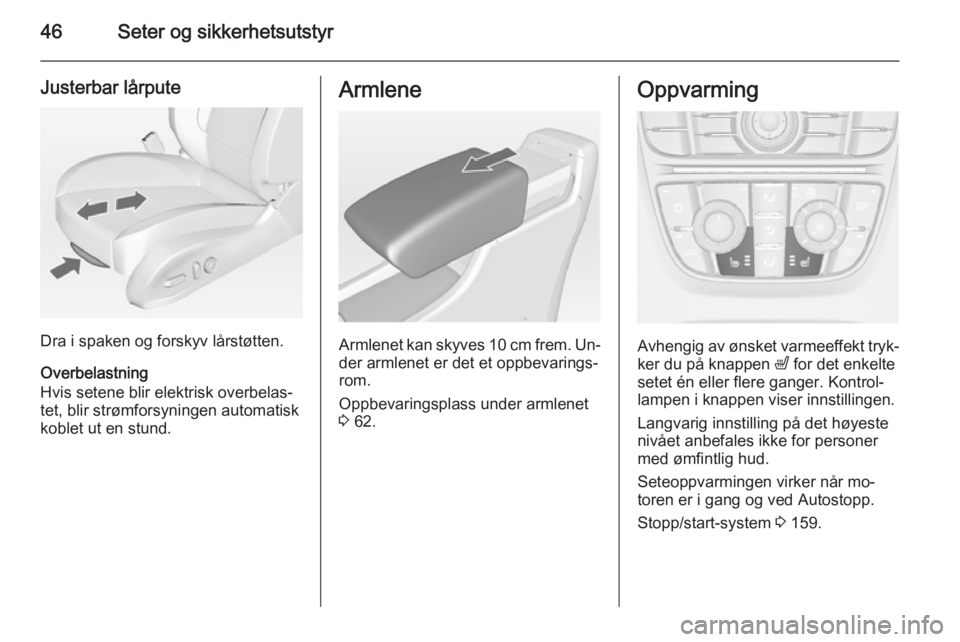

Page 48 of 321
46Seter og sikkerhetsutstyr
Justerbar lårpute
Dra i spaken og forskyv lårstøtten.
Overbelastning
Hvis setene blir elektrisk overbelas‐
tet, blir strømforsyningen automatisk
koblet ut en stund.
Armlene
Armlenet kan skyves 10 cm frem. Un‐
der armlenet er det et oppbevarings‐
rom.
Oppbevaringsplass under armlenet
3 62.
Oppvarming
Avhengig av ønsket varmeeffekt tryk‐
ker du på knappen ß for det enkelte
setet én eller flere ganger. Kontrol‐
lampen i knappen viser innstillingen.
Langvarig innstilling på det høyeste
nivået anbefales ikke for personer
med ømfintlig hud.
Seteoppvarmingen virker når mo‐ toren er i gang og ved Autostopp.
Stopp/start-system 3 159.

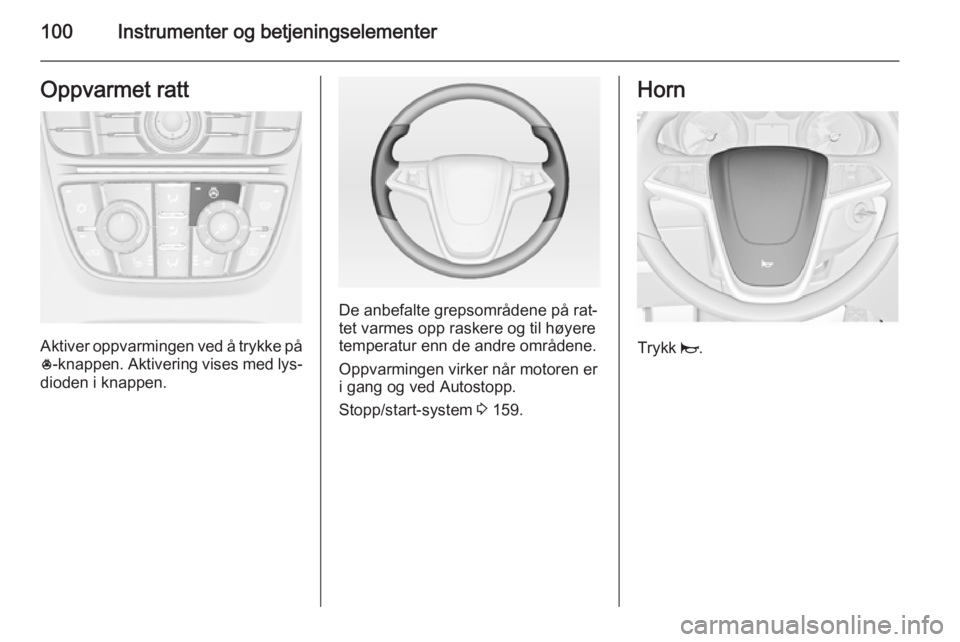

Page 102 of 321
100Instrumenter og betjeningselementerOppvarmet ratt
Aktiver oppvarmingen ved å trykke på* -knappen. Aktivering vises med lys‐
dioden i knappen.
De anbefalte grepsområdene på rat‐
tet varmes opp raskere og til høyere
temperatur enn de andre områdene.
Oppvarmingen virker når motoren eri gang og ved Autostopp.
Stopp/start-system 3 159.
Horn
Trykk j.
Page 107 of 321

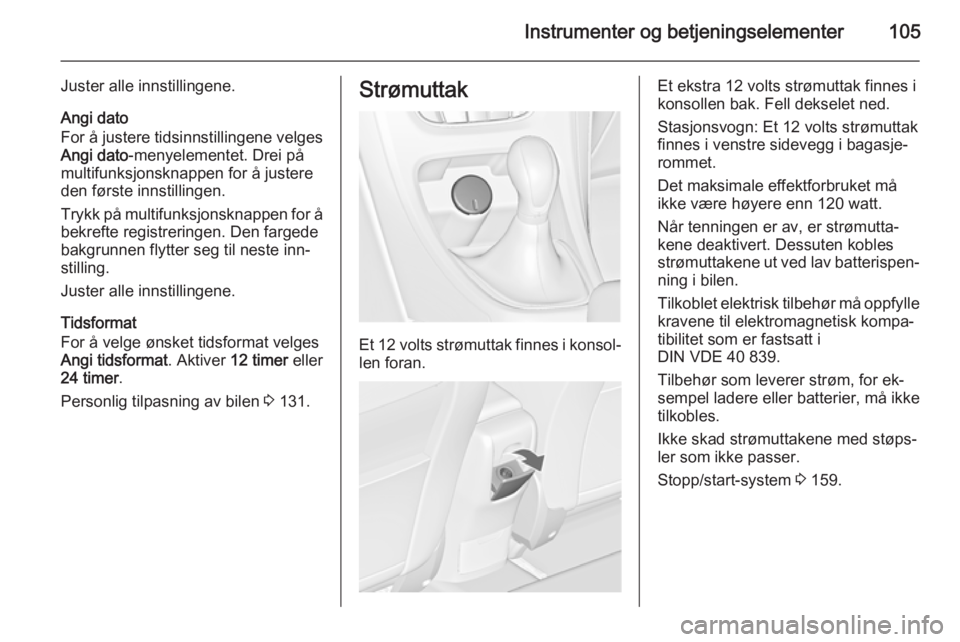

Instrumenter og betjeningselementer105
Juster alle innstillingene.
Angi dato
For å justere tidsinnstillingene velges Angi dato -menyelementet. Drei på
multifunksjonsknappen for å justere den første innstillingen.
Trykk på multifunksjonsknappen for å
bekrefte registreringen. Den fargede
bakgrunnen flytter seg til neste inn‐
stilling.
Juster alle innstillingene.
Tidsformat
For å velge ønsket tidsformat velges
Angi tidsformat . Aktiver 12 timer eller
24 timer .
Personlig tilpasning av bilen 3 131.Strømuttak
Et 12 volts strømuttak finnes i konsol‐
len foran.
Et ekstra 12 volts strømuttak finnes i konsollen bak. Fell dekselet ned.
Stasjonsvogn: Et 12 volts strømuttak
finnes i venstre sidevegg i bagasje‐
rommet.
Det maksimale effektforbruket må
ikke være høyere enn 120 watt.
Når tenningen er av, er strømutta‐
kene deaktivert. Dessuten kobles
strømuttakene ut ved lav batterispen‐ ning i bilen.
Tilkoblet elektrisk tilbehør må oppfylle kravene til elektromagnetisk kompa‐
tibilitet som er fastsatt i
DIN VDE 40 839.
Tilbehør som leverer strøm, for ek‐
sempel ladere eller batterier, må ikke
tilkobles.
Ikke skad strømuttakene med støps‐
ler som ikke passer.
Stopp/start-system 3 159.
Page 114 of 321

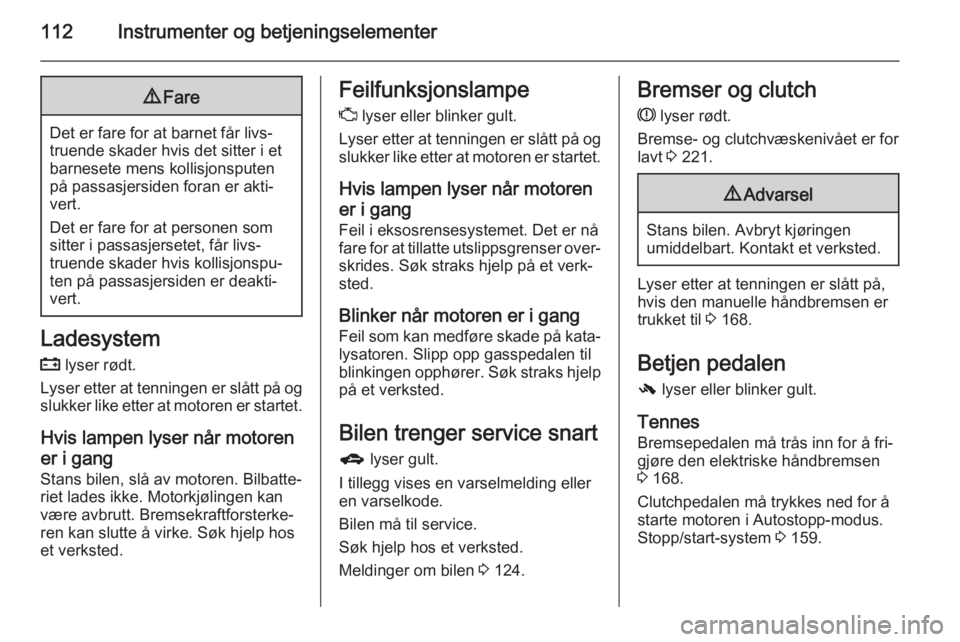

112Instrumenter og betjeningselementer9Fare
Det er fare for at barnet får livs‐
truende skader hvis det sitter i et
barnesete mens kollisjonsputen
på passasjersiden foran er akti‐
vert.
Det er fare for at personen som
sitter i passasjersetet, får livs‐
truende skader hvis kollisjonspu‐
ten på passasjersiden er deakti‐
vert.
Ladesystem
p lyser rødt.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.
Hvis lampen lyser når motorener i gang
Stans bilen, slå av motoren. Bilbatte‐
riet lades ikke. Motorkjølingen kan
være avbrutt. Bremsekraftforsterke‐
ren kan slutte å virke. Søk hjelp hos
et verksted.
Feilfunksjonslampe
Z lyser eller blinker gult.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.
Hvis lampen lyser når motorener i gang
Feil i eksosrensesystemet. Det er nå fare for at tillatte utslippsgrenser over‐ skrides. Søk straks hjelp på et verk‐
sted.
Blinker når motoren er i gang
Feil som kan medføre skade på kata‐ lysatoren. Slipp opp gasspedalen til
blinkingen opphører. Søk straks hjelp på et verksted.
Bilen trenger service snart
g lyser gult.
I tillegg vises en varselmelding eller
en varselkode.
Bilen må til service.
Søk hjelp hos et verksted.
Meldinger om bilen 3 124.Bremser og clutch
R lyser rødt.
Bremse- og clutchvæskenivået er for
lavt 3 221.9 Advarsel
Stans bilen. Avbryt kjøringen
umiddelbart. Kontakt et verksted.
Lyser etter at tenningen er slått på,
hvis den manuelle håndbremsen er
trukket til 3 168.
Betjen pedalen - lyser eller blinker gult.
Tennes
Bremsepedalen må trås inn for å fri‐ gjøre den elektriske håndbremsen
3 168.
Clutchpedalen må trykkes ned for å starte motoren i Autostopp-modus.
Stopp/start-system 3 159.
Page 115 of 321

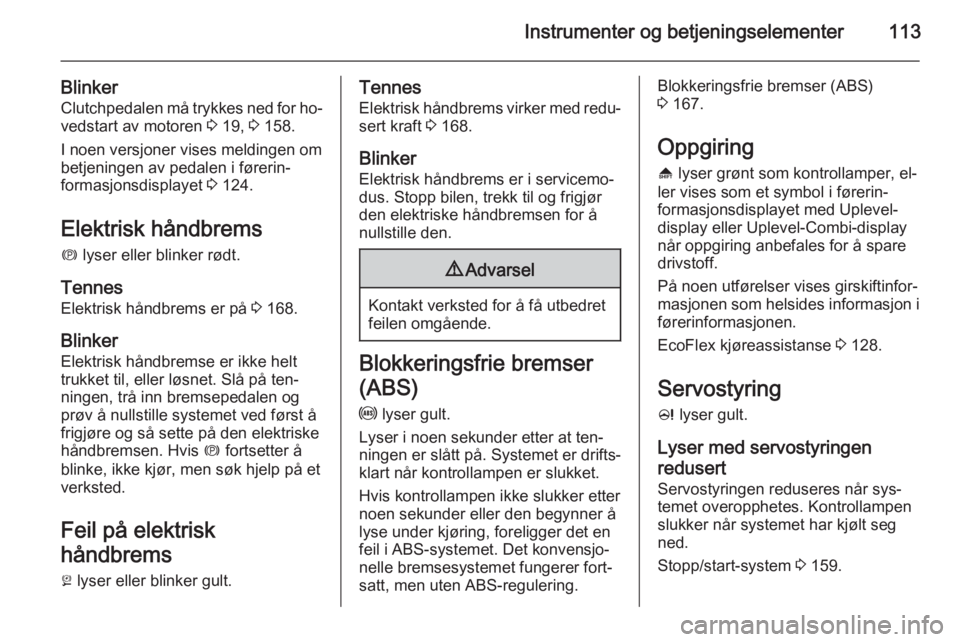

Instrumenter og betjeningselementer113
BlinkerClutchpedalen må trykkes ned for ho‐vedstart av motoren 3 19, 3 158.
I noen versjoner vises meldingen om
betjeningen av pedalen i førerin‐
formasjonsdisplayet 3 124.
Elektrisk håndbrems
m lyser eller blinker rødt.
Tennes
Elektrisk håndbrems er på 3 168.
Blinker Elektrisk håndbremse er ikke helt
trukket til, eller løsnet. Slå på ten‐
ningen, trå inn bremsepedalen og
prøv å nullstille systemet ved først å
frigjøre og så sette på den elektriske
håndbremsen. Hvis m fortsetter å
blinke, ikke kjør, men søk hjelp på et
verksted.
Feil på elektrisk
håndbrems j lyser eller blinker gult.Tennes
Elektrisk håndbrems virker med redu‐ sert kraft 3 168.
Blinker
Elektrisk håndbrems er i servicemo‐
dus. Stopp bilen, trekk til og frigjør
den elektriske håndbremsen for å
nullstille den.9 Advarsel
Kontakt verksted for å få utbedret
feilen omgående.
Blokkeringsfrie bremser
(ABS) u lyser gult.
Lyser i noen sekunder etter at ten‐
ningen er slått på. Systemet er drifts‐
klart når kontrollampen er slukket.
Hvis kontrollampen ikke slukker etter
noen sekunder eller den begynner å
lyse under kjøring, foreligger det en
feil i ABS-systemet. Det konvensjo‐ nelle bremsesystemet fungerer fort‐
satt, men uten ABS-regulering.
Blokkeringsfrie bremser (ABS)
3 167.
Oppgiring
[ lyser grønt som kontrollamper, el‐
ler vises som et symbol i førerin‐
formasjonsdisplayet med Uplevel-
display eller Uplevel-Combi-display
når oppgiring anbefales for å spare
drivstoff.
På noen utførelser vises girskiftinfor‐
masjonen som helsides informasjon i førerinformasjonen.
EcoFlex kjøreassistanse 3 128.
Servostyring c lyser gult.
Lyser med servostyringen redusert
Servostyringen reduseres når sys‐ temet overopphetes. Kontrollampen
slukker når systemet har kjølt seg
ned.
Stopp/start-system 3 159.
Page 117 of 321
Instrumenter og betjeningselementer115
BlinkerFilterets maksimalnivå er nådd. Startrenseprosedyren umiddelbart for å
unngå skade på motoren.
Dieselpartikkelfilter 3 162, Stopp-
Start-system 3 159.
Dekktrykkovervåking w lyser eller blinker gult.
Tennes
Dekktrykktap. Stans bilen umiddel‐
bart og kontroller dekktrykket.
BlinkerFeil i systemet eller det er montert et
hjul uten trykkføler (f. eks. reserve‐
hjul). Etter 60-90 sekunder lyser kon‐
trollampen hele tiden. Kontakt et
verksted.
MotoroljetrykkI lyser rødt.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.Hvis lampen lyser når motoren
er i gangMerk
Motorsmøringen kan være av‐
brutt. Dette kan føre til motorska‐ der og/eller blokkering av drivhju‐
lene.
1. Trå inn clutchpedalen.
2. Velg fri (nøytral) ved å stille girvel‐
geren på N.
3. Kjør raskest mulig ut av trafikken, uten å hindre andre biler.
4. Slå av tenningen.
9 Advarsel
Når motoren er stoppet, kreves det
betydelig mer kraft for å bremse ogstyre. Under en automatisk stoppvil bremseservoen fortsatt fun‐
gere.
Nøkkelen må ikke fjernes før bilen
står stille, ellers vil rattlåsen kunne
gripe inn ufrivillig.
Kontroller oljenivået før du kontakter
et verksted 3 218.
Lite drivstoff i lyser eller blinker gult.
Tennes
Det er for lite drivstoff på tanken.
Blinker
Drivstoffet er brukt opp. Fyll opp
umiddelbart. Kjør aldri tanken tom.
Katalysator 3 163.
Lufting av dieselsystemet 3 223.
Startsperre
d blinker gult.
Feil i startsperresystemet. Motoren
kan ikke startes.
Redusert motoreffekt # lyser gult.
Motoreffekten er begrenset. Kontakt
et verksted.
Page 153 of 321

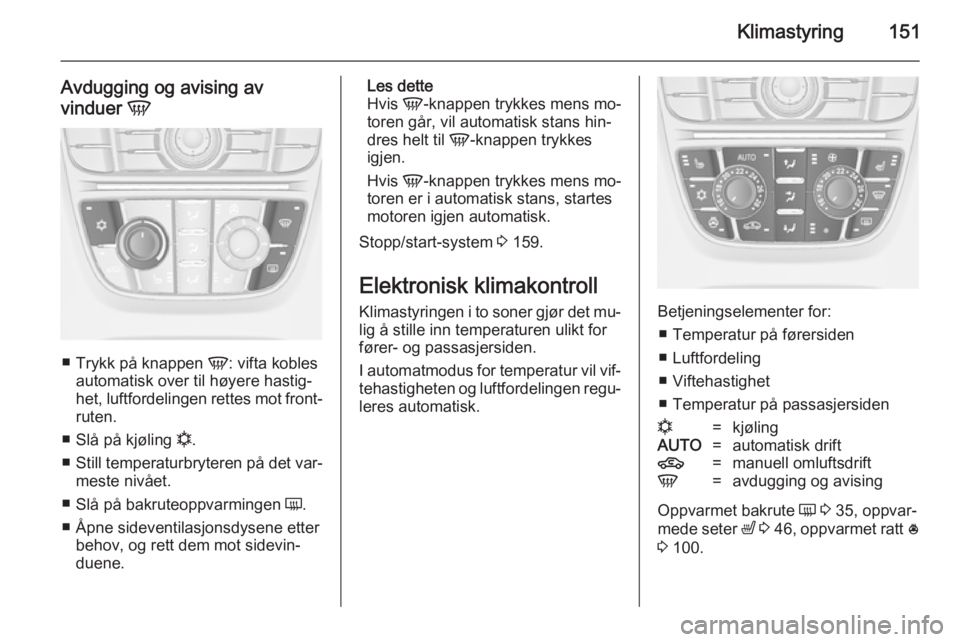

Klimastyring151
Avdugging og avising av
vinduer V
■
Trykk på knappen V: vifta kobles
automatisk over til høyere hastig‐
het, luftfordelingen rettes mot front‐
ruten.
■ Slå på kjøling n.
■ Still temperaturbryteren på det var‐
meste nivået.
■ Slå på bakruteoppvarmingen Ü.
■ Åpne sideventilasjonsdysene etter behov, og rett dem mot sidevin‐
duene.
Les dette
Hvis V-knappen trykkes mens mo‐
toren går, vil automatisk stans hin‐
dres helt til V-knappen trykkes
igjen.
Hvis V-knappen trykkes mens mo‐
toren er i automatisk stans, startes
motoren igjen automatisk.
Stopp/start-system 3 159.
Elektronisk klimakontroll
Klimastyringen i to soner gjør det mu‐
lig å stille inn temperaturen ulikt for
fører- og passasjersiden.
I automatmodus for temperatur vil vif‐ tehastigheten og luftfordelingen regu‐
leres automatisk.
Betjeningselementer for:
■ Temperatur på førersiden
■ Luftfordeling
■ Viftehastighet
■ Temperatur på passasjersiden
n=kjølingAUTO=automatisk drift4=manuell omluftsdriftV=avdugging og avising
Oppvarmet bakrute Ü 3 35, oppvar‐
mede seter ß 3 46 , oppvarmet ratt *
3 100.
Page 155 of 321

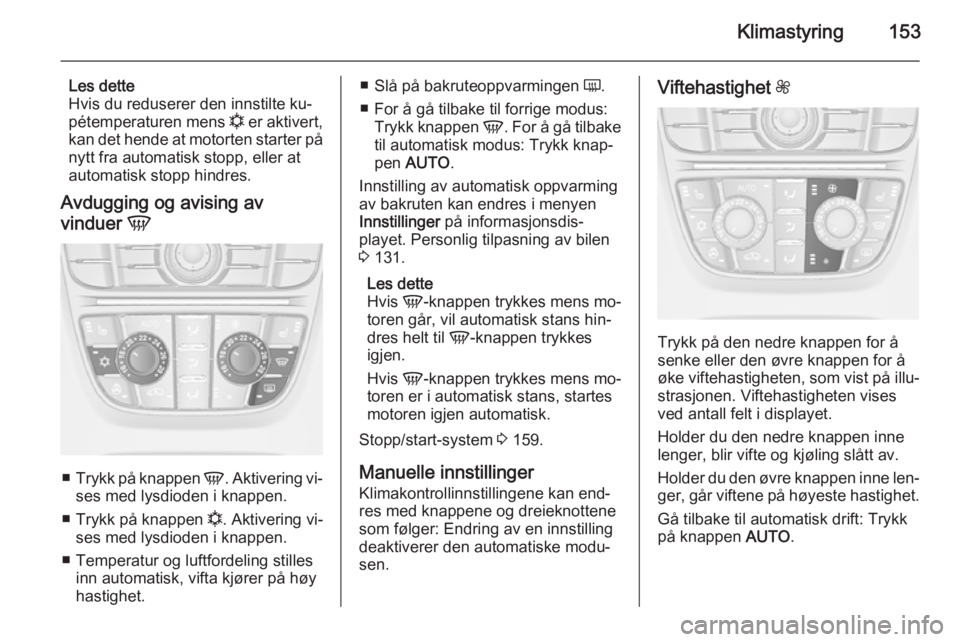

Klimastyring153
Les dette
Hvis du reduserer den innstilte ku‐
pétemperaturen mens n er aktivert,
kan det hende at motorten starter på nytt fra automatisk stopp, eller at
automatisk stopp hindres.
Avdugging og avising av vinduer V
■
Trykk på knappen V. Aktivering vi‐
ses med lysdioden i knappen.
■ Trykk på knappen n. Aktivering vi‐
ses med lysdioden i knappen.
■ Temperatur og luftfordeling stilles inn automatisk, vifta kjører på høy
hastighet.
■ Slå på bakruteoppvarmingen Ü.
■ For å gå tilbake til forrige modus: Trykk knappen V. For å gå tilbake
til automatisk modus: Trykk knap‐
pen AUTO .
Innstilling av automatisk oppvarming
av bakruten kan endres i menyen
Innstillinger på informasjonsdis‐
playet. Personlig tilpasning av bilen
3 131.
Les dette
Hvis V-knappen trykkes mens mo‐
toren går, vil automatisk stans hin‐
dres helt til V-knappen trykkes
igjen.
Hvis V-knappen trykkes mens mo‐
toren er i automatisk stans, startes
motoren igjen automatisk.
Stopp/start-system 3 159.
Manuelle innstillinger
Klimakontrollinnstillingene kan end‐
res med knappene og dreieknottene
som følger: Endring av en innstilling
deaktiverer den automatiske modu‐
sen.Viftehastighet Z
Trykk på den nedre knappen for å
senke eller den øvre knappen for å
øke viftehastigheten, som vist på illu‐
strasjonen. Viftehastigheten vises
ved antall felt i displayet.
Holder du den nedre knappen inne
lenger, blir vifte og kjøling slått av.
Holder du den øvre knappen inne len‐ ger, går viftene på høyeste hastighet.
Gå tilbake til automatisk drift: Trykk
på knappen AUTO.
