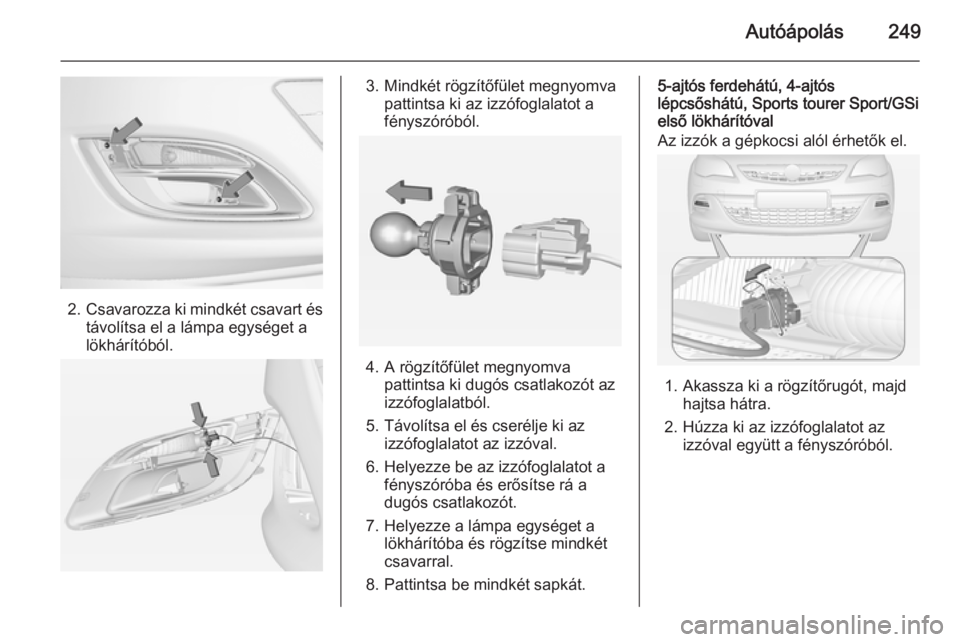

Autóápolás249
2.Csavarozza ki mindkét csavart és
távolítsa el a lámpa egységet a
lökhárítóból.
3. Mindkét rögzítőfület megnyomva pattintsa ki az izzófoglalatot a
fényszóróból.
4. A rögzítőfület megnyomva pattintsa ki dugós csatlakozót az
izzófoglalatból.
5. Távolítsa el és cserélje ki az izzófoglalatot az izzóval.
6. Helyezze be az izzófoglalatot a fényszóróba és erősítse rá a
dugós csatlakozót.
7. Helyezze a lámpa egységet a lökhárítóba és rögzítse mindkét
csavarral.
8. Pattintsa be mindkét sapkát.
5-ajtós ferdehátú, 4-ajtós
lépcsőshátú, Sports tourer Sport/GSi
első lökhárítóval
Az izzók a gépkocsi alól érhetők el.
1. Akassza ki a rögzítőrugót, majd hajtsa hátra.
2. Húzza ki az izzófoglalatot az izzóval együtt a fényszóróból.

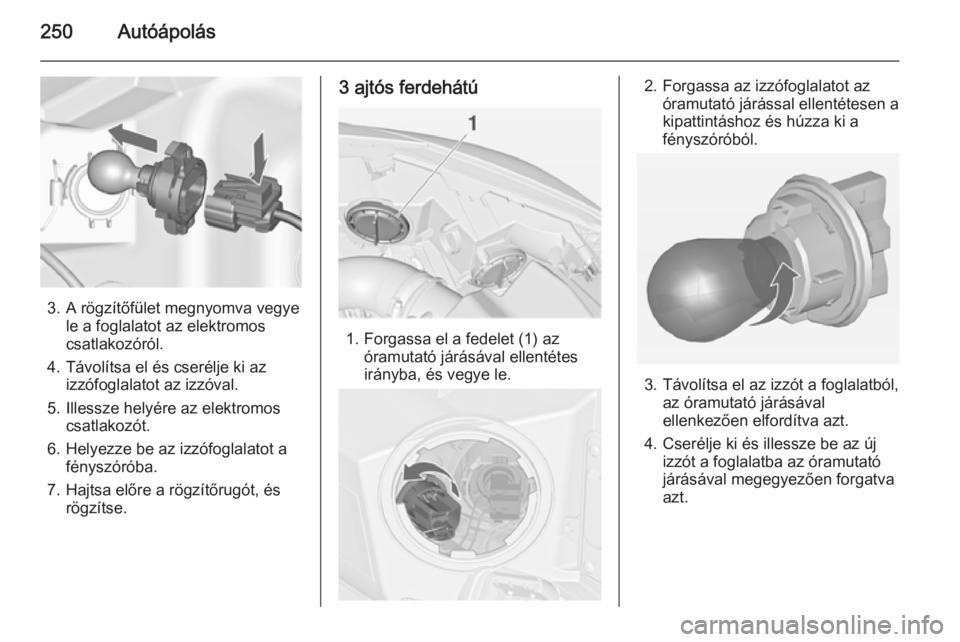

250Autóápolás
3. A rögzítőfület megnyomva vegyele a foglalatot az elektromoscsatlakozóról.
4. Távolítsa el és cserélje ki az izzófoglalatot az izzóval.
5. Illessze helyére az elektromos csatlakozót.
6. Helyezze be az izzófoglalatot a fényszóróba.
7. Hajtsa előre a rögzítőrugót, és rögzítse.
3 ajtós ferdehátú
1. Forgassa el a fedelet (1) az óramutató járásával ellentétes
irányba, és vegye le.
2. Forgassa az izzófoglalatot az óramutató járással ellentétesen a
kipattintáshoz és húzza ki a fényszóróból.
3. Távolítsa el az izzót a foglalatból, az óramutató járásávalellenkezően elfordítva azt.
4. Cserélje ki és illessze be az új izzót a foglalatba az óramutató
járásával megegyezően forgatva
azt.

Autóápolás251
5. Helyezze be a foglalatot alámpatestbe, és forgassa el az
óramutató járásával
megegyezően.
6. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Hátsó lámpák 5 ajtós ferdehátú
1. Oldja le fedelet az adott oldalon és
távolítsa el.
2. Kézzel csavarja le belülről a műanyag rögzítőanyát.
3. Óvatosan húzza vissza a hátsólámpa egységet a mélyedésekből
és távolítsa el. Gondoskodjon
róla, hogy a kábelcső a helyén
maradjon.
4. Akassza ki a kábelt a tartóból. 5. Húzza le a csatlakozót a foglalatról.
6. Csavarozza ki a három csavartegy csavarhúzóval és távolítsa elaz izzófoglalatot a
lámpaegységből.

252Autóápolás
7.Távolítsa el és cserélje ki az izzót
az izzónak enyhe
visszahúzásával vagy
megnyomásával a foglalatban és
elforgatva az óramutató járásával
ellentétesen:
Hátsó helyzetjelző lámpa ( 1)
Féklámpa ( 2)
Irányjelző lámpa ( 3)
8. Helyezze be a foglalatot a hátsó lámpatestbe, és csavarozza a
helyére. Helyezze vissza az
elektromos csatlakozót, és
nyomja vissza a kábelt a tartóba.
Illessze be a lámpa egységet a
rögzítőcsapokkal a gépjármű
karosszéria mélyedéseibe és
húzza meg a rögzítőanyát a
csomagtér belsejéből.
Zárja és rögzítse a fedelet.
Csomagtérajtó lámpaszerelvénye
1. Nyissa ki a csomagtérajtót és távolítsa el a fedelet valamint
mindkét sötétítő fedelet az adott
oldalon.
2. Csavarozza ki és távolítsa el a három csavart.
3. Távolítsa el a lámpa egységet. Gondoskodjon róla, hogy a
kábelcső a helyén maradjon.
4. Nyomja meg a rögzítőfület, és vegye ki az izzófoglalatot a
lámpaegységből.

Autóápolás253
5.Távolítsa el és cserélje ki az izzót
az izzónak enyhe
visszahúzásával vagy
megnyomásával a foglalatban és
elforgatva az óramutató járásával
ellentétesen:
Hátsó helyzetjelző lámpa ( 1)
Hátsó ködlámpa/tolatólámpa ( 2),
oldaltól függően.
6. Helyezze be a foglalatot a hátsó lámpatestbe. Illessze a
lámpaszerelvényt a
csomagtérajtóra és húzza meg a
csavarokat belülről. Tegyen

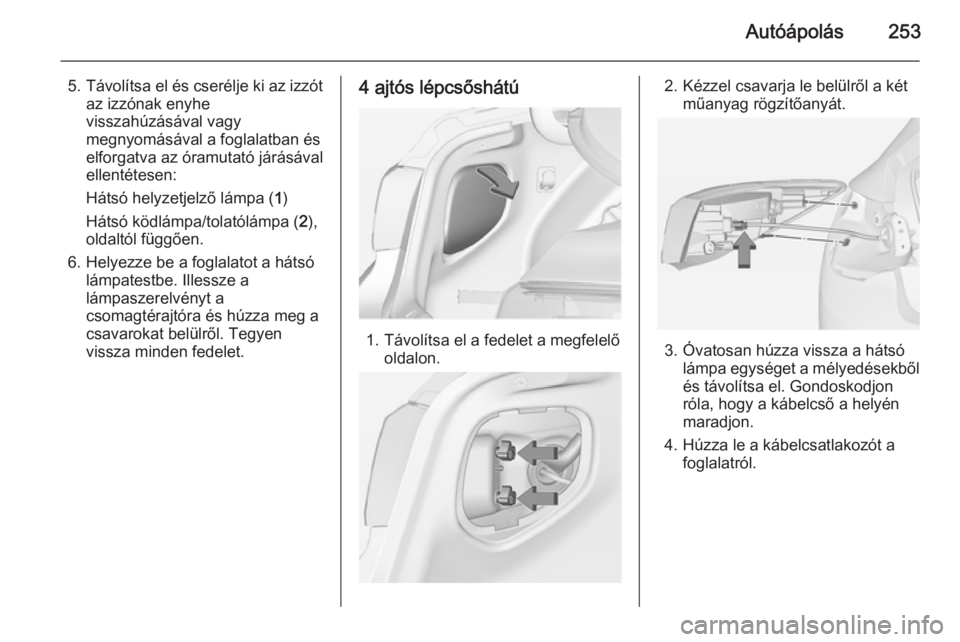

vissza minden fedelet.4 ajtós lépcsőshátú
1. Távolítsa el a fedelet a megfelelő oldalon.
2. Kézzel csavarja le belülről a két műanyag rögzítőanyát.
3. Óvatosan húzza vissza a hátsólámpa egységet a mélyedésekből
és távolítsa el. Gondoskodjon
róla, hogy a kábelcső a helyén
maradjon.
4. Húzza le a kábelcsatlakozót a foglalatról.

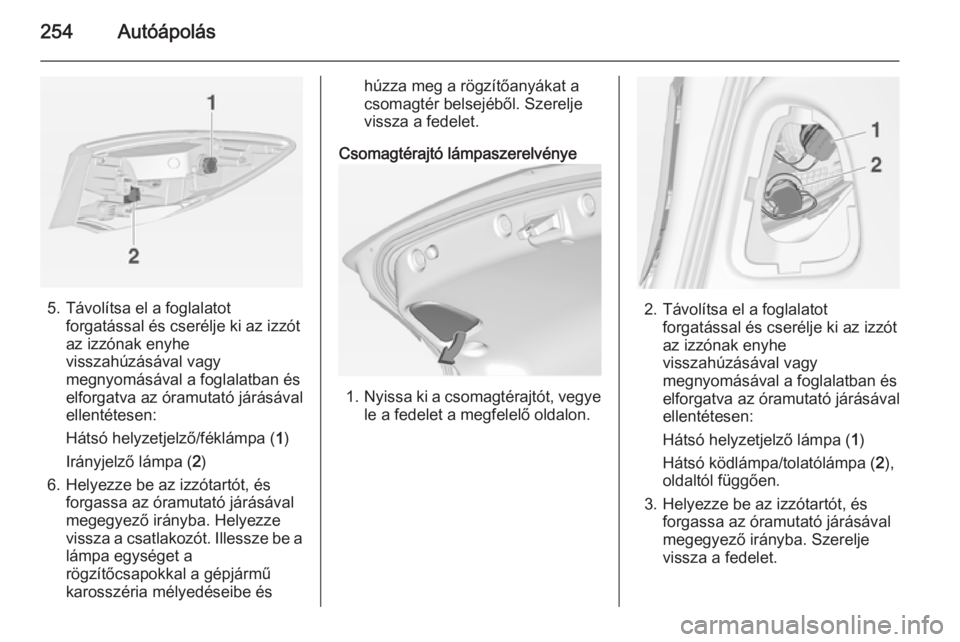

254Autóápolás
5. Távolítsa el a foglalatotforgatással és cserélje ki az izzótaz izzónak enyhe
visszahúzásával vagy
megnyomásával a foglalatban és
elforgatva az óramutató járásával
ellentétesen:
Hátsó helyzetjelző/féklámpa ( 1)
Irányjelző lámpa ( 2)
6. Helyezze be az izzótartót, és forgassa az óramutató járásával
megegyező irányba. Helyezze
vissza a csatlakozót. Illessze be a lámpa egységet a
rögzítőcsapokkal a gépjármű
karosszéria mélyedéseibe és
húzza meg a rögzítőanyákat a
csomagtér belsejéből. Szerelje
vissza a fedelet.
Csomagtérajtó lámpaszerelvénye
1. Nyissa ki a csomagtérajtót, vegye
le a fedelet a megfelelő oldalon.
2. Távolítsa el a foglalatot forgatással és cserélje ki az izzótaz izzónak enyhe
visszahúzásával vagy
megnyomásával a foglalatban és
elforgatva az óramutató járásával
ellentétesen:
Hátsó helyzetjelző lámpa ( 1)
Hátsó ködlámpa/tolatólámpa ( 2),
oldaltól függően.
3. Helyezze be az izzótartót, és forgassa az óramutató járásával
megegyező irányba. Szerelje
vissza a fedelet.

Autóápolás255
Sports Tourer
1. Bal oldalt hajtsa le a sötétítőt ésvegye ki.
2. Távolítsa el a fedelet az adottoldalon.
3. Kézzel csavarja le belülről a kétműanyag rögzítőanyát.
4. Óvatosan húzza vissza a hátsólámpa egységet a mélyedésekből
és távolítsa el. Gondoskodjon
róla, hogy a kábelcső a helyén
maradjon.
5. Húzza le a kábelcsatlakozót a foglalatról.
6. Távolítsa el a foglalatot azóramutató járásával ellentétes
forgatással és cserélje ki az izzót az izzónak enyhe
visszahúzásával vagy
megnyomásával a foglalatban és
elforgatva az óramutató járásával
ellentétesen:
Hátsó lámpák ( 1 + 2)

256Autóápolás
Irányjelző lámpa (3)
Féklámpa ( 4)
7. Helyezze vissza az elektromos csatlakozót, és nyomja vissza a
kábelt a tartóba. Illessze be a
lámpa egységet a
rögzítőcsapokkal a gépjármű
karosszéria mélyedéseibe és
húzza meg a rögzítőanyákat a
csomagtér belsejéből. Szerelje
vissza a fedelet.
Összeszereléskor nyomja a
sötétítőt a gumi alátétidomokba a teljes megtartóerő biztosítása
érdekében.
Csomagtérajtó lámpaszerelvénye
1. Nyissa ki a csomagtérajtót és vegye le a sötétítő fedelet a
megfelelő oldalon.
2. Csavarozza ki és távolítsa el a csavarokat.
3. Távolítsa el a hátsó lámpa egységet és válassza le akábelcsatlakozót az
izzófoglalatról.
4. Távolítsa el a foglalatot az óramutató járásával ellentétes
forgatással és cserélje ki az izzót
az izzónak enyhe
visszahúzásával vagy
megnyomásával a foglalatban és
elforgatva az óramutató járásával
ellentétesen:
Hátsó helyzetjelző lámpa ( 1)
Hátsó ködlámpa/tolatólámpa ( 2),
oldaltól függően.
5. Illessze a lámpaszerelvényt a csomagtérajtóba és húzza meg a
csavarokat belülről. Tegyen
vissza minden fedelet.

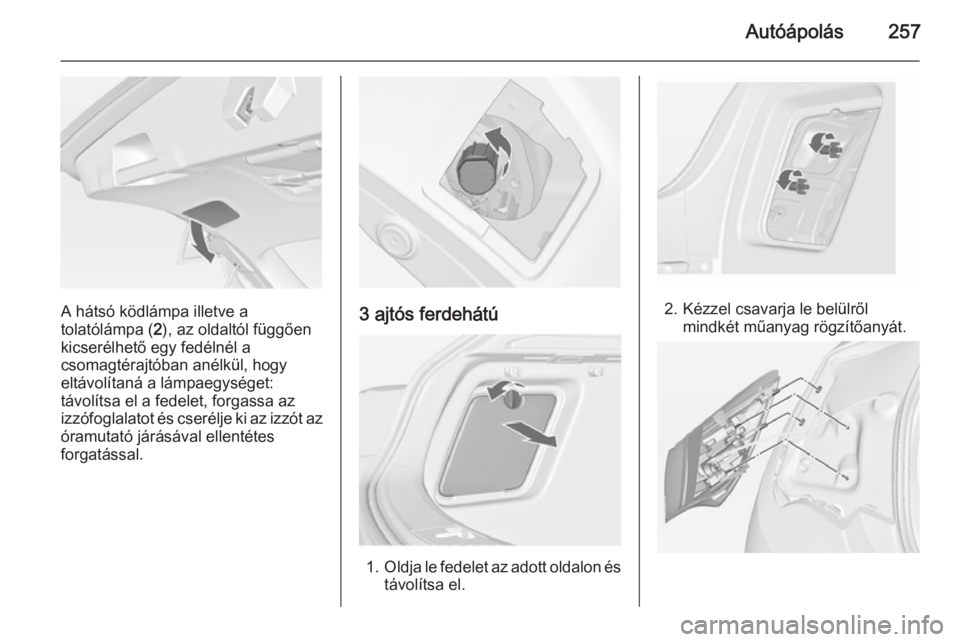

Autóápolás257
A hátsó ködlámpa illetve a
tolatólámpa ( 2), az oldaltól függően
kicserélhető egy fedélnél a
csomagtérajtóban anélkül, hogy
eltávolítaná a lámpaegységet:
távolítsa el a fedelet, forgassa az
izzófoglalatot és cserélje ki az izzót az óramutató járásával ellentétes
forgatással.3 ajtós ferdehátú
1. Oldja le fedelet az adott oldalon és
távolítsa el.
2. Kézzel csavarja le belülről mindkét műanyag rögzítőanyát.

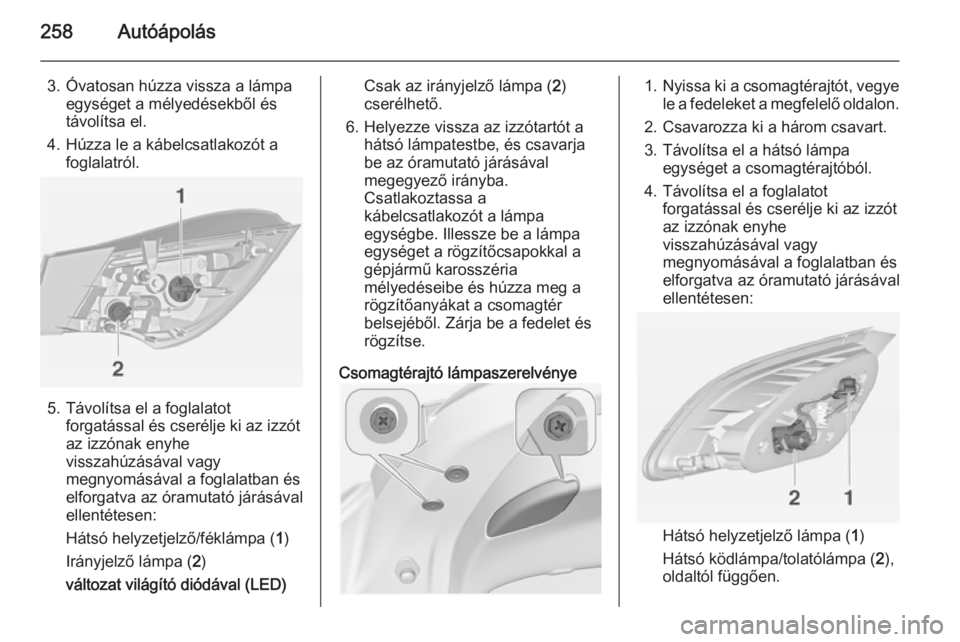

258Autóápolás
3. Óvatosan húzza vissza a lámpaegységet a mélyedésekből és
távolítsa el.
4. Húzza le a kábelcsatlakozót a foglalatról.
5. Távolítsa el a foglalatotforgatással és cserélje ki az izzótaz izzónak enyhe
visszahúzásával vagy
megnyomásával a foglalatban és
elforgatva az óramutató járásával
ellentétesen:
Hátsó helyzetjelző/féklámpa ( 1)
Irányjelző lámpa ( 2)
változat világító diódával (LED)
Csak az irányjelző lámpa ( 2)
cserélhető.
6. Helyezze vissza az izzótartót a hátsó lámpatestbe, és csavarja
be az óramutató járásával
megegyező irányba.
Csatlakoztassa a
kábelcsatlakozót a lámpa
egységbe. Illessze be a lámpa
egységet a rögzítőcsapokkal a
gépjármű karosszéria
mélyedéseibe és húzza meg a
rögzítőanyákat a csomagtér
belsejéből. Zárja be a fedelet és
rögzítse.
Csomagtérajtó lámpaszerelvénye1. Nyissa ki a csomagtérajtót, vegye
le a fedeleket a megfelelő oldalon.
2. Csavarozza ki a három csavart.
3. Távolítsa el a hátsó lámpa egységet a csomagtérajtóból.
4. Távolítsa el a foglalatot forgatással és cserélje ki az izzót
az izzónak enyhe
visszahúzásával vagy
megnyomásával a foglalatban és
elforgatva az óramutató járásával
ellentétesen:
Hátsó helyzetjelző lámpa ( 1)
Hátsó ködlámpa/tolatólámpa ( 2),
oldaltól függően.
