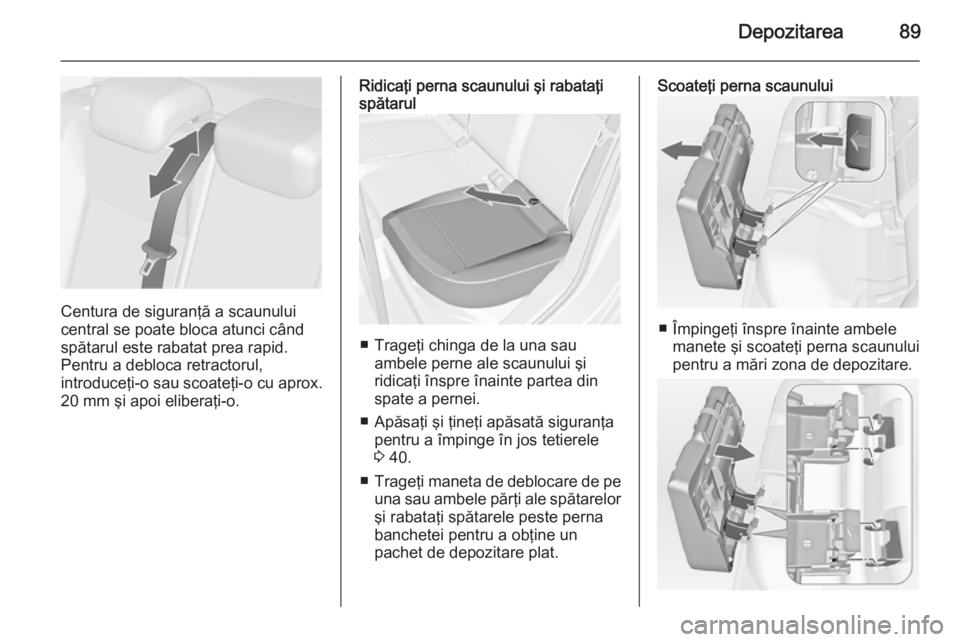

Page 91 of 345

Depozitarea89
Centura de siguranţă a scaunului
central se poate bloca atunci când
spătarul este rabatat prea rapid.
Pentru a debloca retractorul,
introduceţi-o sau scoateţi-o cu aprox. 20 mm şi apoi eliberaţi-o.
Ridicaţi perna scaunului şi rabataţi
spătarul
■ Trageţi chinga de la una sau
ambele perne ale scaunului şi
ridicaţi înspre înainte partea din
spate a pernei.
■ Apăsaţi şi ţineţi apăsată siguranţa pentru a împinge în jos tetierele
3 40.
■ Trageţi maneta de deblocare de pe
una sau ambele părţi ale spătarelor
şi rabataţi spătarele peste perna
banchetei pentru a obţine un
pachet de depozitare plat.
Scoateţi perna scaunului
■ Împingeţi înspre înainte ambele manete şi scoateţi perna scaunului
pentru a mări zona de depozitare.
Page 92 of 345

90Depozitarea
■ Pentru ataşare, aşezaţi pernascaunului ca în figură şi cuplaţiambele manete.
Deschideţi spaţiul de trecere din spătarul central al bancheteispate ■ Rabateţi în jos cotiera din spate.
■ Trageţi de manetă şi deschideţi capacul.
Adecvată pentru încărcarea
obiectelor lungi, înguste.
Verificaţi fixarea capacului după
rabatarea la loc.
Capacul închis trebuie să fie asigurat
dinspre portbagaj. Rotiţi butonul 90°:
buton
orizontal=capac asigurat
dinspre habitaclubuton
vertical=capac neasigurat
Spaţiul de depozitare din
spate Hatchback cu 3 portiere
Apăsaţi ambele butoane şi pliaţi
capacul.
Sarcina maximă: 0,5 kg.
Copertina portbagajului Nu puneţi obiecte pe capac.

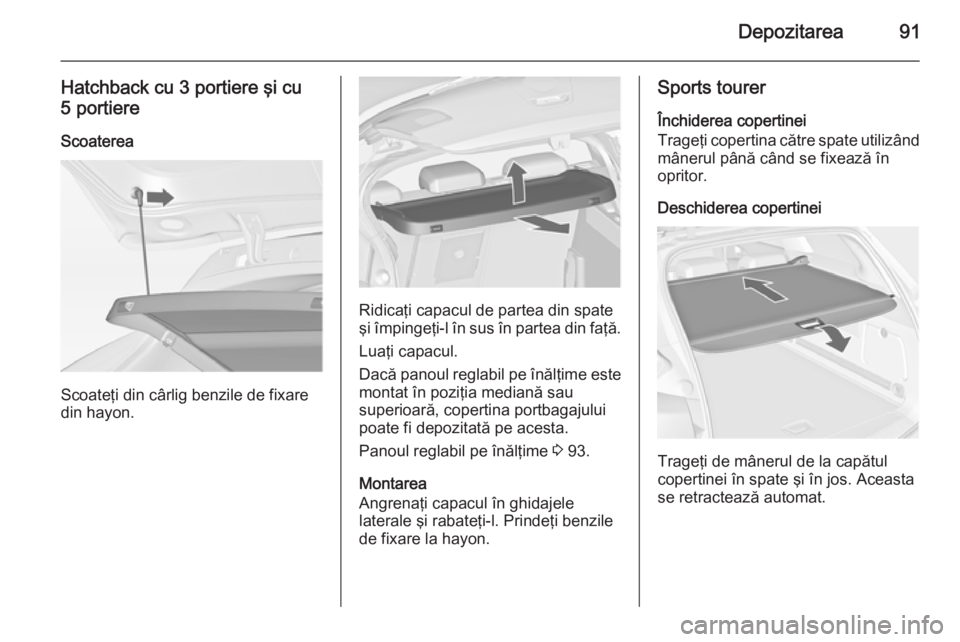

Page 93 of 345

Depozitarea91
Hatchback cu 3 portiere şi cu
5 portiere
Scoaterea
Scoateţi din cârlig benzile de fixare
din hayon.
Ridicaţi capacul de partea din spate
şi împingeţi-l în sus în partea din faţă.
Luaţi capacul.
Dacă panoul reglabil pe înălţime este
montat în poziţia mediană sau
superioară, copertina portbagajului
poate fi depozitată pe acesta.
Panoul reglabil pe înălţime 3 93.
Montarea
Angrenaţi capacul în ghidajele
laterale şi rabateţi-l. Prindeţi benzile
de fixare la hayon.
Sports tourer
Închiderea copertinei
Trageţi copertina către spate utilizând mânerul până când se fixează în
opritor.
Deschiderea copertinei
Trageţi de mânerul de la capătul
copertinei în spate şi în jos. Aceasta
se retractează automat.

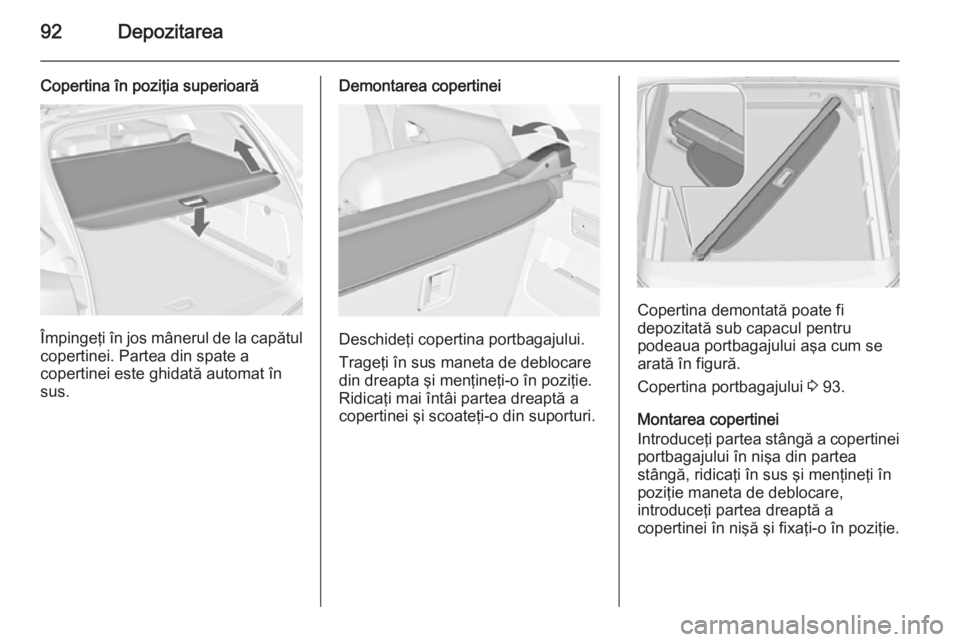

Page 94 of 345

92Depozitarea
Copertina în poziţia superioară
Împingeţi în jos mânerul de la capătul
copertinei. Partea din spate a
copertinei este ghidată automat în
sus.
Demontarea copertinei
Deschideţi copertina portbagajului.
Trageţi în sus maneta de deblocare
din dreapta şi menţineţi-o în poziţie. Ridicaţi mai întâi partea dreaptă acopertinei şi scoateţi-o din suporturi.
Copertina demontată poate fi
depozitată sub capacul pentru
podeaua portbagajului aşa cum se
arată în figură.
Copertina portbagajului 3 93.
Montarea copertinei
Introduceţi partea stângă a copertinei portbagajului în nişa din partea
stângă, ridicaţi în sus şi menţineţi în
poziţie maneta de deblocare,
introduceţi partea dreaptă a
copertinei în nişă şi fixaţi-o în poziţie.

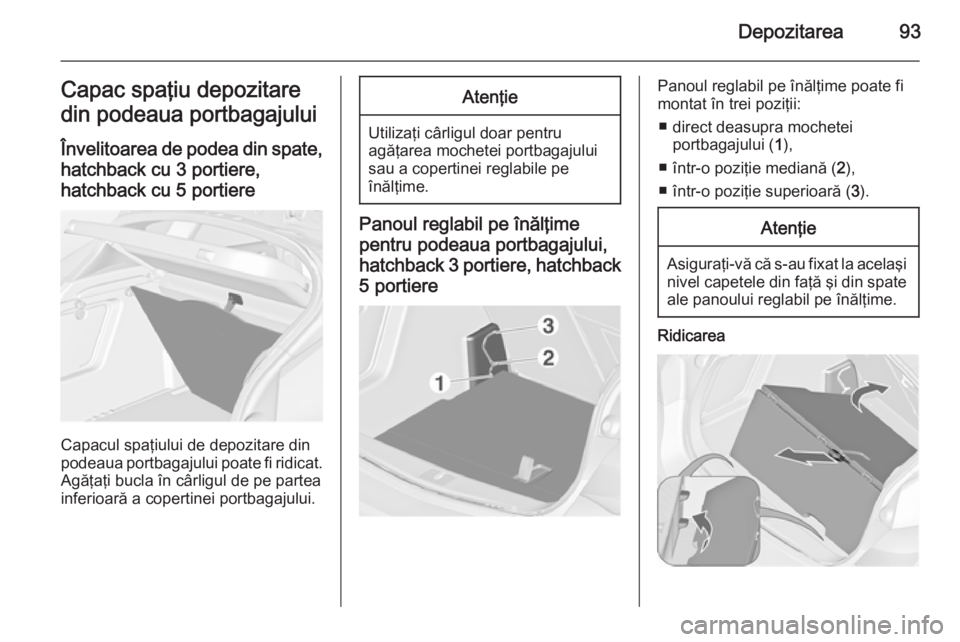

Page 95 of 345

Depozitarea93Capac spaţiu depozitaredin podeaua portbagajului
Învelitoarea de podea din spate, hatchback cu 3 portiere,
hatchback cu 5 portiere
Capacul spaţiului de depozitare din
podeaua portbagajului poate fi ridicat. Agăţaţi bucla în cârligul de pe partea
inferioară a copertinei portbagajului.
Atenţie
Utilizaţi cârligul doar pentru
agăţarea mochetei portbagajului
sau a copertinei reglabile pe
înălţime.
Panoul reglabil pe înălţime
pentru podeaua portbagajului, hatchback 3 portiere, hatchback 5 portiere
Panoul reglabil pe înălţime poate fi
montat în trei poziţii:
■ direct deasupra mochetei portbagajului ( 1),
■ într-o poziţie mediană ( 2),
■ într-o poziţie superioară ( 3).Atenţie
Asiguraţi-vă că s-au fixat la acelaşi
nivel capetele din faţă şi din spate
ale panoului reglabil pe înălţime.
Ridicarea

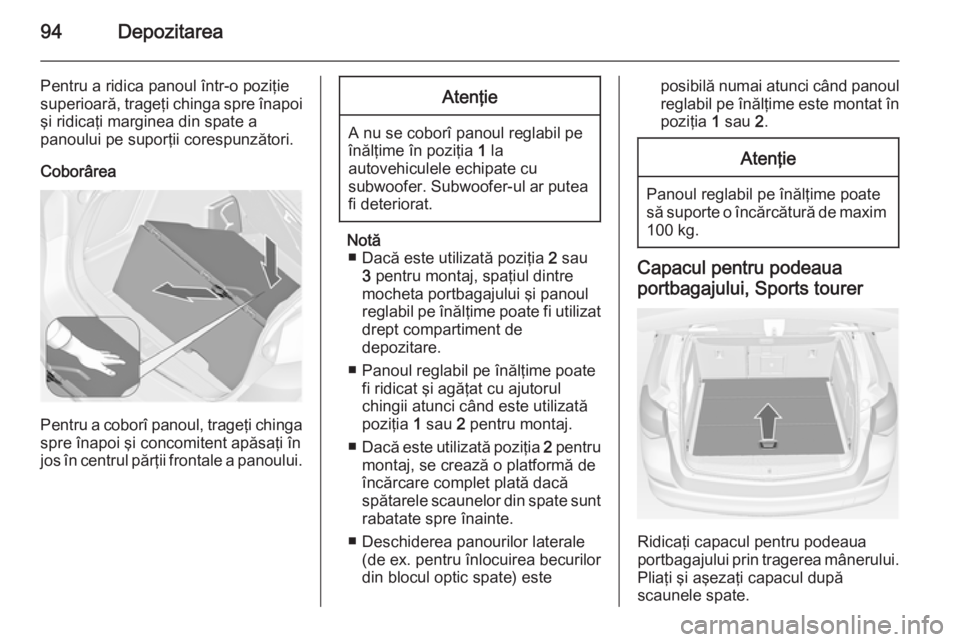

Page 96 of 345

94Depozitarea
Pentru a ridica panoul într-o poziţie
superioară, trageţi chinga spre înapoi
şi ridicaţi marginea din spate a
panoului pe suporţii corespunzători.
Coborârea
Pentru a coborî panoul, trageţi chinga spre înapoi şi concomitent apăsaţi înjos în centrul părţii frontale a panoului.
Atenţie
A nu se coborî panoul reglabil pe
înălţime în poziţia 1 la
autovehiculele echipate cu
subwoofer. Subwoofer-ul ar putea fi deteriorat.
Notă ■ Dacă este utilizată poziţia 2 sau
3 pentru montaj, spaţiul dintre
mocheta portbagajului şi panoul
reglabil pe înălţime poate fi utilizat drept compartiment de
depozitare.
■ Panoul reglabil pe înălţime poate fi ridicat şi agăţat cu ajutorul
chingii atunci când este utilizată
poziţia 1 sau 2 pentru montaj.
■ Dacă este utilizată poziţia 2 pentru
montaj, se crează o platformă de
încărcare complet plată dacă
spătarele scaunelor din spate sunt rabatate spre înainte.
■ Deschiderea panourilor laterale (de ex. pentru înlocuirea becurilor
din blocul optic spate) este
posibilă numai atunci când panoul reglabil pe înălţime este montat în
poziţia 1 sau 2.Atenţie
Panoul reglabil pe înălţime poate
să suporte o încărcătură de maxim 100 kg.
Capacul pentru podeaua
portbagajului, Sports tourer
Ridicaţi capacul pentru podeaua
portbagajului prin tragerea mânerului.
Pliaţi şi aşezaţi capacul după
scaunele spate.

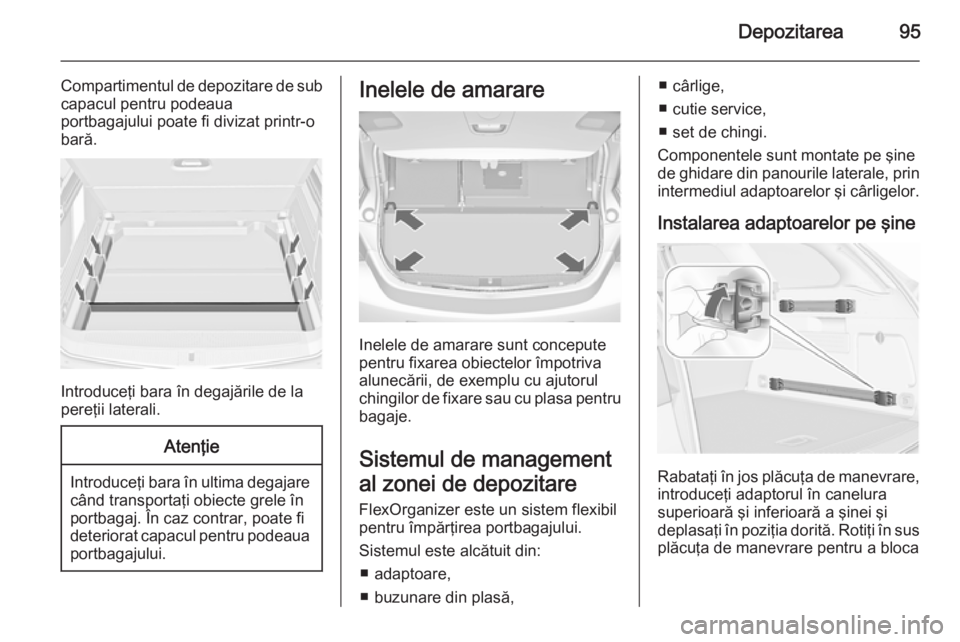

Page 97 of 345

Depozitarea95
Compartimentul de depozitare de sub
capacul pentru podeaua
portbagajului poate fi divizat printr-o
bară.
Introduceţi bara în degajările de la
pereţii laterali.
Atenţie
Introduceţi bara în ultima degajare când transportaţi obiecte grele în
portbagaj. În caz contrar, poate fi
deteriorat capacul pentru podeaua
portbagajului.
Inelele de amarare
Inelele de amarare sunt concepute
pentru fixarea obiectelor împotriva
alunecării, de exemplu cu ajutorul
chingilor de fixare sau cu plasa pentru
bagaje.
Sistemul de management
al zonei de depozitare
FlexOrganizer este un sistem flexibil
pentru împărţirea portbagajului.
Sistemul este alcătuit din: ■ adaptoare,
■ buzunare din plasă,
■ cârlige,
■ cutie service,
■ set de chingi.
Componentele sunt montate pe şine
de ghidare din panourile laterale, prin
intermediul adaptoarelor şi cârligelor.
Instalarea adaptoarelor pe şine
Rabataţi în jos plăcuţa de manevrare, introduceţi adaptorul în canelura
superioară şi inferioară a şinei şi
deplasaţi în poziţia dorită. Rotiţi în sus
plăcuţa de manevrare pentru a bloca

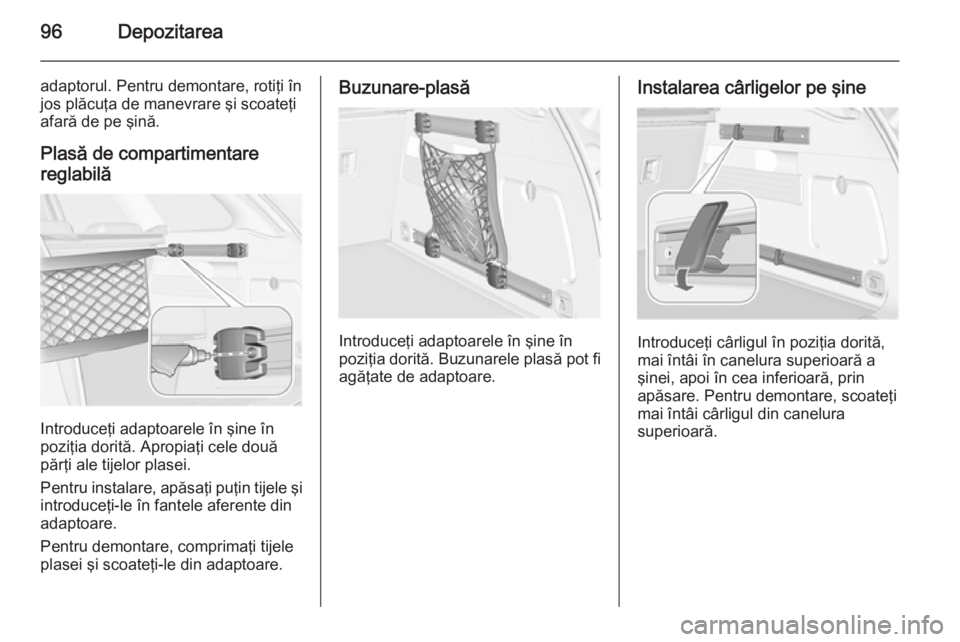

Page 98 of 345

96Depozitarea
adaptorul. Pentru demontare, rotiţi în
jos plăcuţa de manevrare şi scoateţi afară de pe şină.
Plasă de compartimentare
reglabilă
Introduceţi adaptoarele în şine în
poziţia dorită. Apropiaţi cele două
părţi ale tijelor plasei.
Pentru instalare, apăsaţi puţin tijele şi
introduceţi-le în fantele aferente din
adaptoare.
Pentru demontare, comprimaţi tijele
plasei şi scoateţi-le din adaptoare.
Buzunare-plasă
Introduceţi adaptoarele în şine în
poziţia dorită. Buzunarele plasă pot fi
agăţate de adaptoare.
Instalarea cârligelor pe şine
Introduceţi cârligul în poziţia dorită,
mai întâi în canelura superioară a
şinei, apoi în cea inferioară, prin
apăsare. Pentru demontare, scoateţi
mai întâi cârligul din canelura
superioară.

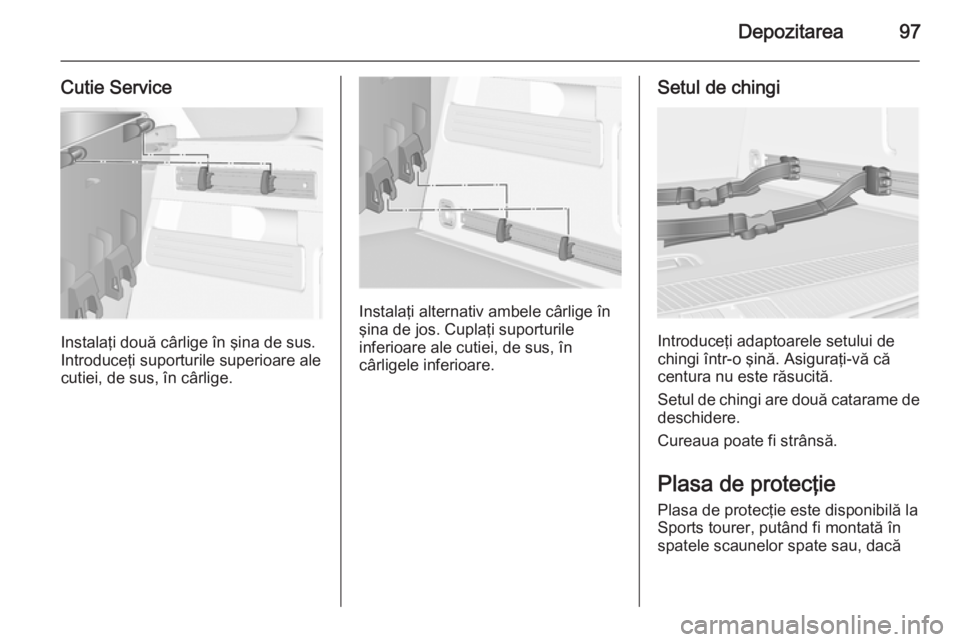

Page 99 of 345

Depozitarea97
Cutie Service
Instalaţi două cârlige în şina de sus.
Introduceţi suporturile superioare ale
cutiei, de sus, în cârlige.
Instalaţi alternativ ambele cârlige în şina de jos. Cuplaţi suporturile
inferioare ale cutiei, de sus, în
cârligele inferioare.
Setul de chingi
Introduceţi adaptoarele setului de
chingi într-o şină. Asiguraţi-vă că
centura nu este răsucită.
Setul de chingi are două catarame de
deschidere.
Cureaua poate fi strânsă.
Plasa de protecţie
Plasa de protecţie este disponibilă la
Sports tourer, putând fi montată în
spatele scaunelor spate sau, dacă

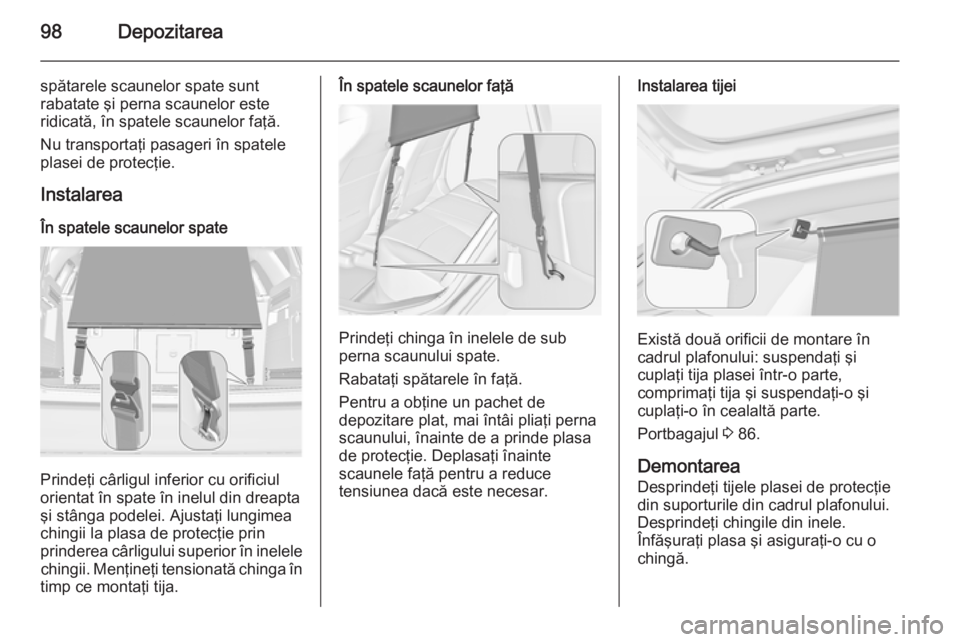

Page 100 of 345

98Depozitarea
spătarele scaunelor spate sunt
rabatate şi perna scaunelor este
ridicată, în spatele scaunelor faţă.
Nu transportaţi pasageri în spatele
plasei de protecţie.
Instalarea
În spatele scaunelor spate
Prindeţi cârligul inferior cu orificiul
orientat în spate în inelul din dreapta
şi stânga podelei. Ajustaţi lungimea
chingii la plasa de protecţie prin
prinderea cârligului superior în inelele chingii. Menţineţi tensionată chinga în
timp ce montaţi tija.
În spatele scaunelor faţă
Prindeţi chinga în inelele de sub
perna scaunului spate.
Rabataţi spătarele în faţă.
Pentru a obţine un pachet de
depozitare plat, mai întâi pliaţi perna
scaunului, înainte de a prinde plasa
de protecţie. Deplasaţi înainte
scaunele faţă pentru a reduce
tensiunea dacă este necesar.
Instalarea tijei
Există două orificii de montare în
cadrul plafonului: suspendaţi şi
cuplaţi tija plasei într-o parte,
comprimaţi tija şi suspendaţi-o şi
cuplaţi-o în cealaltă parte.
Portbagajul 3 86.
Demontarea
Desprindeţi tijele plasei de protecţie
din suporturile din cadrul plafonului.
Desprindeţi chingile din inele.
Înfăşuraţi plasa şi asiguraţi-o cu o
chingă.
